NM 3795 - Machine à coudre CLATRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre
Marque	Clatronic
Modèle	NM 3795
Alimentation secteur	CC 6 V, 1200 mA (bloc d'alimentation SW0601200-W02, entrée CA 100-240 V)
Alimentation piles	4 piles AA/LR6 (1,5 V)
Poids net	Environ 2,1 kg
Classe de protection	III
Lampe	LED 0,1 W, 3 V (non remplaçable)
Système d'aiguille	Aiguille à tige plate système 130 (tailles 80 à 110)
Motifs de points	12 motifs (point droit, zigzag, boutonnière, etc.)
Vitesse de couture	2 niveaux (L/H) via interrupteur ou pédale variable
Marche arrière	Oui, bouton de retour (7)
Pied presseur	Amovible, avec levier de déverrouillage
Bobineur	Automatique avec arrêt intégré
Coupe-fil	Intégré (12)
Accessoires fournis	2 aiguilles, 2 canettes, enfileur, pied-de-biche, pédale, bloc d'alimentation
Entretien	Nettoyer le boîtier avec un chiffon humide et la zone de la canette avec une brosse sèche
Stockage	Dans un endroit sec et bien ventilé, hors de portée des enfants
Sécurité	Débrancher avant enfilage, changement d'aiguille ou nettoyage ; utiliser uniquement le bloc d'alimentation spécifié
Garantie	Consulter le certificat de garantie fourni avec l'appareil

FOIRE AUX QUESTIONS - NM 3795 CLATRONIC

Comment enfiler le fil supérieur ?

Assurez-vous que le pied-de-biche est relevé et que le levier de fil est en position haute. Placez la bobine sur le porte-bobine, tirez le fil à travers le guide-fil, puis vers le bas au-delà de la roue de réglage, remontez à gauche jusqu'au levier de fil, passez le fil de droite à gauche dans le trou du levier, descendez et passez dans la pince à aiguille, enfin dans le trou de l'aiguille. Laissez environ 10 cm de fil sous le pied.

Que faire si l'aiguille se casse ?

Débranchez l'appareil. Retirez l'aiguille cassée en dévissant la vis de fixation. Insérez une nouvelle aiguille (système 130) avec le côté plat vers l'arrière, jusqu'en butée, puis resserrez la vis. Vérifiez que l'aiguille n'est pas tordue et adaptée au tissu.

Comment régler la tension du fil supérieur ?

Tournez la molette de réglage (2) pour ajuster la tension. Le réglage de base se situe entre 4 et 5. La tension idéale donne un point équilibré : si des boucles se forment, augmentez la tension ; si le fil supérieur casse, diminuez-la.

Comment coudre une boutonnière ?

Placez le tissu sous le pied-de-biche, sélectionnez le motif 8, cousez 5-6 points en vitesse lente (L). Passez au motif 7 et cousez en ligne droite à la longueur souhaitée. Revenez au motif 8 pour 5-6 points. Tournez le tissu de 180°, sélectionnez motif 7 et cousez jusqu'à fermeture complète.

Pourquoi le fil inférieur se casse-t-il ?

Vérifiez que la canette est insérée correctement en tournant dans le sens inverse des aiguilles d'une montre. Assurez-vous que la tension du fil supérieur n'est pas trop faible (augmentez le chiffre). Le fil de canette doit être de même type que le fil supérieur.

Comment changer l'aiguille ?

Débranchez l'appareil. Relevez le pied-de-biche et tournez le volant pour remonter l'aiguille. Desserrez la vis de fixation de l'aiguille (21), retirez l'ancienne aiguille. Insérez la nouvelle aiguille à fond avec le côté plat vers l'arrière, serrez la vis.

Comment nettoyer la machine à coudre ?

Éteignez l'appareil et débranchez le bloc d'alimentation. Nettoyez le boîtier avec un chiffon modérément humide. Utilisez une brosse sèche pour nettoyer la zone sous le couvercle de la canette. N'immergez jamais la machine dans l'eau.

Peut-on utiliser des piles rechargeables ?

Non, n'utilisez que des piles non rechargeables de type AA/LR6. Les piles rechargeables peuvent ne pas fournir une puissance suffisante et risquent de fuir. Le bloc d'alimentation secteur est recommandé pour une utilisation régulière.

Comment bobiner la canette de fil inférieur ?

Placez une bobine de fil sur le porte-bobine et une canette vide sur le bobineur. Tirez le fil à travers le guide-fil, enroulez-le plusieurs fois autour de la canette dans le sens horaire. Poussez la canette contre la butée d'arrêt. Commencez à bobiner via la pédale ou l'interrupteur. Le bobineur s'arrête automatiquement quand la canette est pleine.

Que faire si des points sont sautés ?

Vérifiez que l'aiguille est bien insérée (côté plat vers l'arrière) et qu'elle n'est pas endommagée. Remplacez l'aiguille si nécessaire. Utilisez la bonne taille d'aiguille pour le fil et le tissu. Assurez-vous que le pied-de-biche est correctement fixé.

MODE D'EMPLOI NM 3795 CLATRONIC

Liste des différents éléments de commande • Indicación de los elementos de manejo

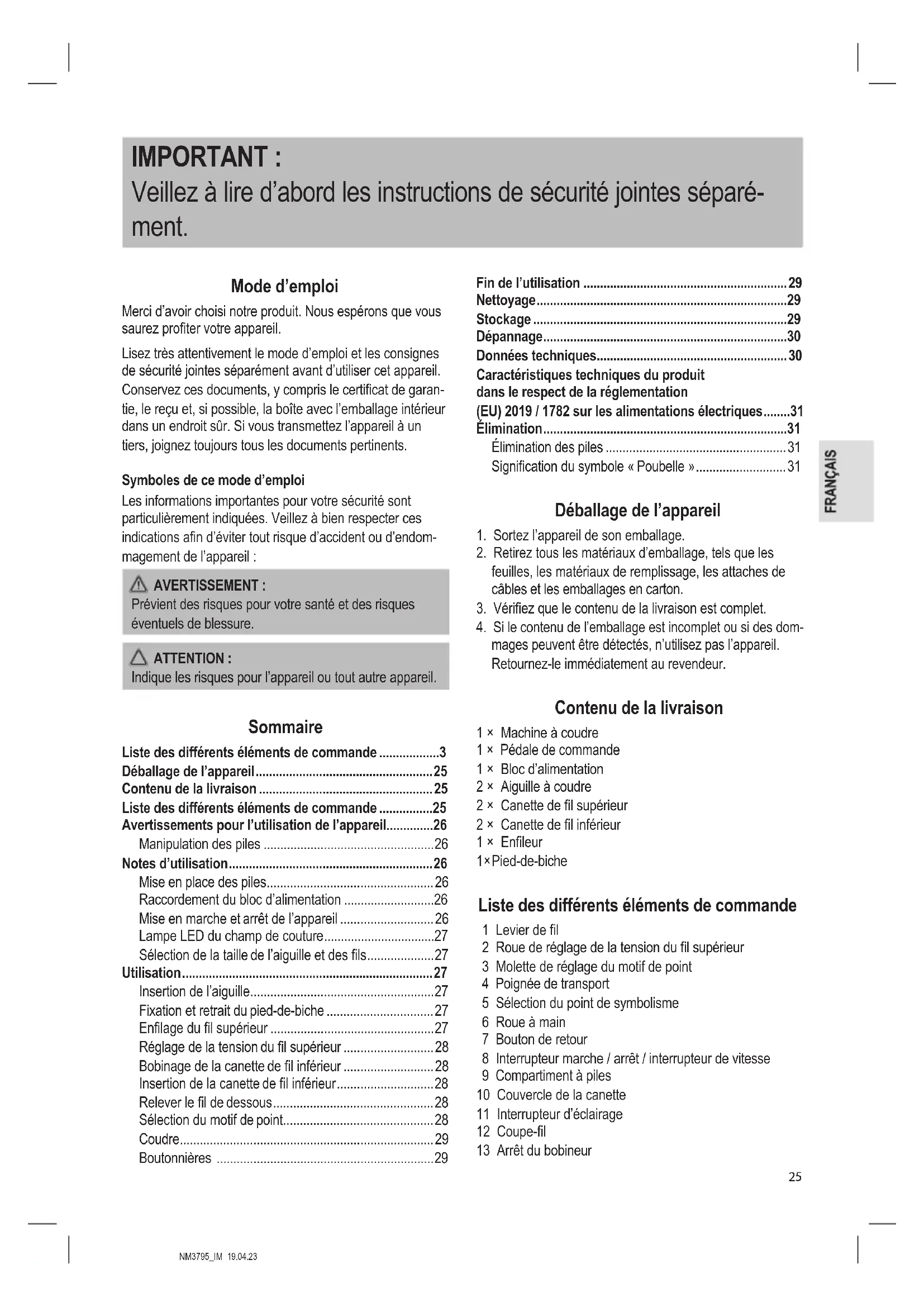

Veillez à lire d'abord les instructions de sécurité jointes séparément.

Mode d'emploi

Merci d'avoir choisi notre produit. Nous espérons que vous saurez profiter votre appareil.

Lisez très attentivement le mode d'emploi et les consignes de sécurité jointes séparément avant d'utiliser cet appareil. Conservez ces documents, y compris le certificat de garantie, le reçu et, si possible, la boîte avec l'emballage intérieur dans un endroit sûr. Si vous transmettez l'appareil à un tiers, joignez toujours tous les documents pertinents.

Symboles de ce mode d'emploi

Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications afin d'éviter tout risque d'accident ou d'endommagement de l'appareil :

AVERTISSEMENT :

Prévient des risques pour votre santé et des risques éventuels de blessure.

ATTENTION :

Indique les risques pour l'appareil ou tout autre appareil.

Sommaire

Liste des différents éléments de commande ....3

Déballage de l'appareil....25

Contenu de la livraison 25

Liste des différents éléments de commande .....25

Avertissements pour l'utilisation de l'appareil......26

Manipulation des piles ....26

Notes d'utilisation....26

Mise en place des piles....26

Raccordement du bloc d'alimentation ....26

Mise en marche et arrêt de l'appareil 26

Lampe LED du champ de couture....27

Sélection de la taille de l'aiguille et des fils....27

Utilisation....27

Insertion de l'aiguille....27

Fixation et retrait du pied-de-biche 27

Enfilage du fil supérieur ....27

Réglage de la tension du fil supérieur ....28

Bobinage de la canette de fil inférieur ....28

Insertion de la canette de fil inférieur....28

Relever le fil de dessous....28

Sélection du motif de point....28

Coudre....29

Boutonnières 29

Fin de l'utilisation 29

Nettoyage....29

Stockage 29

Dépannage....30

Données techniques....30

Caractéristiques techniques du produit dans le respect de la réglementation

(EU) 2019 / 1782 sur les alimentations électriques.....31

Élimination....31

Élimination des piles ....31

Signification du symbole « Poubelle »......31

Déballage de l'appareil

1. Sortez l'appareil de son emballage.
2. Retirez tous les matériaux d'emballage, tels que les feuilles, les matériaux de remplissage, les attaches de câbles et les emballages en carton.
3. Vérifiez que le contenu de la livraison est complet.
4. Si le contenu de l'emballage est incomplet ou si des dommages peuvent être détectés, n'utilisez pas l'appareil. Retournez-le immédiatement au revendeur.

Contenu de la livraison

1 × Machine à coudre
1 × Pédale de commande
1 × Bloc d'alimentation
2 × Aiguille à coudre
2 × Canette de fil supérieur
2 × Canette de fil inférieur
1 × Enfileur
1× Pied-de-biche

Liste des différents éléments de commande

1 Levier de fil
2 Roue de réglage de la tension du fil supérieur
3 Molette de réglage du motif de point
4 Poignée de transport
5 Sélection du point de symbolisme
6 Roue à main
7 Bouton de retour
8 Interrupteur marche / arrêt / interrupteur de vitesse
9 Compartiment à piles
10 Couvercle de la canette
11 Interrupteur d'éclairage
12 Coupe-fil
13 Arrêt du bobineur

14 Bobineur
15 Porte-bobine de fil
16 Guide-fil
17 Levier du pied-de-biche
18 Vis de fixation du pied-de-biche
19 Levier de déverrouillage du pied presseur
20 Pied presseur
21 Vis de fixation de l'aiguille
22 Prise de raccordement au réseau
23 Prise de raccordement de la pédale
24 Compartiment à accessoires
25 Pédale
26 Bloc d'alimentation
27 Fil de canette
28 Bobine de fil
29 Aiguille à coudre
30 Enfileur

Avertissements pour l'utilisation de l'appareil

Lisez les instructions !

Utilisez uniquement le bloc d'alimentation « SW0601200-W02 » ! Pour charger les batteries rechargeables, utilisez uniquement l'alimentation amovible livrée avec cet appareil.

N'utilisez pas l'alimentation avec une fiche endommagée ! Si les broches de la fiche sont endommagées, le bloc d'alimentation enfichable doit être mis au rebut.

AVERTISSEMENT :

• Assurez-vous que l'interrupteur (8) est en position OFF. Sinon, la machine à coudre commencera à coudre immédiatement.
• Débranchez toujours la pédale (25) de l'appareil lorsque vous enfilez, changez les aiguilles ou insérez la canette.
• N'utilisez que les accessoires fournis ou recommandés dans ce mode d'emploi. L'utilisation d'accessoires non recommandés peut entraîner des blessures.

Manipulation des piles

Ne pas charger les piles !

Ne pas démonter les batteries !

Ne pas court-circuiter les piles !

Respecter la polarité (+ / -) !

Risque d'explosion !

N'exposez pas les piles à une chaleur intense, comme le soleil, le feu ou autre.

• Les piles peuvent laisser échapper de l'acide de batterie. Si l'appareil n'est pas utilisé pendant une période prolongée, retirez les piles.
• Si une pile fuit, ne frottez pas le liquide dans les yeux ou les muqueuses. En cas de contact, se laver les mains, rincer les yeux à l'eau claire. Consultez un médecin si un malaise persiste.
• Les différents types de piles et les piles neuves et usagées ne doivent pas être utilisées ensemble.
• Les piles ne doivent pas être jetées avec les ordures ménagères. Rapportez les piles usagées aux points de collecte compétents ou à votre revendeur.

Notes d'utilisation

Vous pouvez utiliser l'appareil soit avec des piles, soit avec le bloc d'alimentation fourni.

Mise en place des piles

(Les piles ne sont pas comprises dans la livraison)

AVERTISSEMENT :

Assurez-vous que l'interrupteur (8) est en position OFF. Sinon, la machine à coudre commencera à coudre immédiatement.

1. Retirez le couvercle du compartiment à piles situé sous l'appareil.
2. Insérez 4 piles AA / LR6 dans le compartiment à piles. Veillez à respecter la polarité. Vous trouverez une note à ce sujet dans le compartiment à piles. N'utilisez pas de batteries rechargeables.
3. Refermez le compartiment à piles avec le couvercle.

Raccordement du bloc d'alimentation

AVERTISSEMENT :

Assurez-vous que l'interrupteur (8) est en position OFF. Sinon, la machine à coudre commencera à coudre immédiatement.

1. Vérifiez que la tension du réseau que vous souhaitez utiliser correspond à celle du bloc d'alimentation.
2. Insérez la fiche secteur dans la prise (22) située à l'arrière de l'appareil.
3. Branchez l'appareil sur une prise de contact de protection correctement installée.

Mise en marche et arrêt de l'appareil

• L'appareil est éteint lorsque l'interrupteur (8) est en position OFF.
• Il existe deux façons d'allumer l'appareil :
  1) Positionner l'interrupteur sur OFF et utiliser la pédale (25).
  2) Sélectionnez un niveau de vitesse L (Bas) ou H (Haut) à l'aide du commutateur et l'appareil commence à coudre directement.

Lampe LED du champ de couture

La lampe de couture LED ne nécessite aucun entretien et ne doit pas être remplacée.

Sélection de la taille de l'aiguille et des fils

Système d'aiguille : Aiguille à tige plate du système 130

Taille de l'aiguille	Tissus Fil
80(12)	Tissus de poids moyen : Coton, satin, vêtements de travail, toile, tissus double face, laine légère	La plupart des fils sont de taille moyenne et conviennent à ces tissus et tailles d'aiguilles.Pour de meilleurs résultats : utilisez des fils en polyester pour les matières synthétiques et les tissus en coton ou tissés naturel- lement. Utilisez toujours le même fil en haut et en bas.
90(14)	Tissus de poids moyen : Laine, tricots plus lourds, tissu éponge, tissus denim
100(16)	Tissus lourds : Laine, toiles de tente et tissus matelassés, denim, tissus d'ameublement (légers à moyens)
110(18)	Tissus lourds : Laine, tissus pour manteaux, tissus d'ameublement, certains cuirs et vinyles (avec des aiguilles à cuir)	Fil durable

Utilisation

Insertion de l'aiguille

AVERTISSEMENT : Risque de blessure !

Avant d'insérer ou de remplacer l'aiguille, débranchez le bloc d'alimentation de la machine à coudre.

Changez l'aiguille régulièrement, surtout si elle est tordue ou si la pointe est endommagée. Une aiguille tordue fait sauter des points. Les pointes d'aiguille défectueuses endommagent le tissu.

Insérez l'aiguille comme suit :

1. Le guide-aiguille doit être complètement relevé. Tournez le volant (6) dans le sens de la flèche.

2. Desserrez la vis de serrage de l'aiguille (21) et retirez l'ancienne aiguille.

3. Insérez la nouvelle aiguille jusqu'à la butée. Le côté plat de l'aiguille doit être tourné vers l'arrière.

4. Resserrez la vis de serrage de l'aiguille.

Fixation et retrait du pied-de-biche

Il existe différents types de pieds-de-biche. Vous pouvez les acheter dans le commerce. Veillez à choisir la bonne taille. Tous les pieds-de-biche ne conviennent pas à toutes les machines à coudre.

Pour changer ou retirer le pied-de-biche, reportez-vous à la description suivante et aux illustrations 1 à 3.

1. Illustration 1 :

Tirer le levier du pied-de-biche (17) vers le haut.

Desserrer la vis de fixation du pied-de-biche (a). Placer le support du pied-de-biche (b) sur la barre du pied-de-biche (c) et serrer la vis (a).

2. Illustration 2 :

Placer le pied-de-biche (d) sur la plaque à aiguille.

Abaisser le levier du pied-de-biche (17) jusqu'à ce que l'encoche (e) se trouve exactement sur la tige du pied-de-biche (f). Appuyer sur le levier (g) jusqu'à ce que la goupille (f) s'engage dans l'encoche (e).

3. Illustration 3 :

Pour retirer le pied-de-biche (20), appuyer sur le levier (g). Le pied-de-biche tombe.

Enfilage du fil supérieur

Pour enfiler le fil supérieur, se référer aux illustrations ci-dessous. Reportez-vous également aux instructions illustrées sur l'appareil.

Lors de l'enfilage, assurez-vous que le pied-de-biche (20) est levé et que le levier de fil (1) est dans la position la plus haute !

1. Placez la bobine de fil sur le porte-bobine (15).

2. Tirez le fil à travers le guide-fil (16).

3. Guidez le fil vers le bas, au-delà de la roue de réglage (2).

1. Lorsque vous atteignez le bas, guidez le fil vers le haut sur le côté gauche jusqu'au levier de fil (1).

2. Faites passer le fil par le trou du levier de fil (1). Veillez à ce que le fil soit inséré de droite à gauche.

3. Continuez à guider le fil vers le bas et faites-le passer par le trou de la pince à aiguille.

4. Enfin, tirez le fil à travers le trou de l'aiguille. Laissez le fil courir vers l'arrière sous le pied-de-biche (20). Veillez à tirer le fil à environ 10 cm derrière le pied-de-biche.

Réglage de la tension du fil supérieur

Le réglage s'effectue en tournant la molette de réglage (2). Le réglage de base se situe entre 4 et 5.

En fonction de l'épaisseur du tissu et du fil, tourner la molette de réglage de manière à ce que le nouage des fils supérieur et inférieur soit visible sous la forme d'un point sur le dessus du tissu. Si des boucles se forment, la tension du fil est trop faible.

Robinage de la canette de fil inférieur

ATTENTION :

Détachez complètement le fil supérieur de la machine à coudre. Sinon, il s'enroulera autour des composants internes et la machine à coudre se bloquera.

1. Placer une bobine de fil sur le porte-bobine (15).
2. Placer une canette vide de fil inférieur (27) sur le bobineur de canette (14).
3. Faites passer le fil par le guide-fil (16) jusqu'à la canette vide.

4. Enrouler le fil dans le sens des aiguilles d'une montre plusieurs fois autour de la canette vide.

5. Poussez la canette contre la butée du dévidoir (13) (voir illustration).

6. Commencez à bobiner à l'aide de la pédale (25) ou de l'interrupteur (8).

7. Lorsque le dévidoir est plein, le bobinage s'arrête automatiquement.

Si vous souhaitez arrêter le bobinage prématurément, relâchez la pédale de commande.

1. Coupez le fil et retirez la canette.

Insertion de la canette de fil inférieur

1. L'aiguille doit être complètement relevée lors de l'insertion ou du retrait de la canette (27). Tourner le volant (6) dans le sens de la flèche.
2. Tirer le couvercle de la canette (10) vers l'avant.
3. Placer la canette dans le crochet de façon à ce qu'elle tourne dans le sens inverse des aiguilles d'une montre (voir illustration). Laissez pendre le fil de la canette sur environ 10 cm.
4. Remettez le couvercle de la canette en place.

Relever le fil de dessous

1. Relever le pied-de-biche (20).
2. Tenir le fil supérieur avec la main gauche.
3. En même temps, de la main droite, tourner le volant (6) dans le sens de la flèche jusqu'à ce que l'aiguille soit relevée (un tour complet du volant).
4. Ramenez les fils inférieur et supérieur de 10 cm sous le pied-de-biche. Vous pouvez utiliser des ciseaux ou le coupe-fil (12).

Sélection du motif de point

Vous avez le choix entre 12 types de motifs de points.

Sélectionnez un motif de point à l'aide du tableau ci-dessous. Lorsque vous tournez la molette de réglage du motif de point (3), l'aiguille doit toujours être dans la position la plus haute.

Motif de point	Explication
1 Point droit, petite longueur de point
2 Point droit, longueur de point moyenne
3 Point droit, grande longueur de point
4	Point droit, aiguille gauche, longueur de point moyenne
5 Point élastique
6 Point aveugle
7 Boutonnière
8 Boutonnière
9 Point zigzag large, petite longueur de point
10 Point zigzag étroit, longueur de point moyenne
11 Point zigzag large, longueur de point moyenne
12 Point zigzag large, grande longueur de point

1. L'aiguille doit être complètement relevée. Tournez le volant (6) dans le sens de la flèche.

2. Réglez le volant de réglage du motif de point sur le réglage souhaité. Assurez-vous que le volant de réglage du motif de point se bloque dans la position souhaitée.

Coudre

1. S'assurer que le bobineur (14) est en position gauche.
2. Levez le pied-de-biche (20). Assurez-vous que le fil supérieur et le fil inférieur sont tirés vers l'arrière sur environ 10 cm.
3. Placez le tissu sous le pied-de-biche et abaissez le pied-de-biche.
4. Commencez à coudre. Appuyez lentement sur la pédale (25) ou sélectionnez l'un des deux niveaux de vitesse à l'aide du commutateur (8). Guidez le tissu avec votre main.

- IMPORTANT ! Ne pas tirer ou pousser le tissu pendant la couture. Cela pourrait endommager l'aiguille !

1. Pour coudre un point d'arrêt à la fin de la couture ou dans la couture, appuyez sur le bouton pour coudre en arrière (7). Lorsque vous relâchez le bouton, la machine à coudre coud à nouveau en avant.

2. A la fin de la couture, l'aiguille doit être en position haute pour permettre de retirer facilement le fil.

3. Soulevez le pied-de-biche pour retirer le tissu.

4. Pour couper les fils, vous pouvez les passer sur le coupe-fil (12). Vous pouvez également utiliser une paire de ciseaux.

Boutonnières

1. Placez le tissu sous le pied-de-biche (20).
2. Abaissez le pied-de-biche à l'endroit où vous voulez coudre la boutonnière.
3. Sélectionnez ensuite le motif de point 8 à l'aide de la molette de réglage (3).

4. Cousez 5 à 6 points en vitesse lente (L).

5. Sélectionnez le motif de point 7 avec la molette de réglage (3).

6. Cousez sur le tissu à une longueur appropriée. Veillez à ce que le point soit cousu en ligne droite.

7. Sélectionnez le motif de point 8 à l'aide de la molette de réglage (3).

8. Cousez 5 à 6 points en vitesse lente (L).

1. Soulevez le pied-de-biche (20) et tournez le tissu de 180°.

2. Sélectionnez le motif de point 7 avec la molette de réglage (3).

3. Cousez jusqu'à ce que la boutonnière soit complètement cousue.

Fin de l'utilisation

1. Éteignez l'appareil en faisant glisser l'interrupteur (8) en position OFF.
2. Éteignez la lumière à l'aide de l'interrupteur (11).
3. Débrancher le bloc d'alimentation (26) de la prise de courant.
4. Débrancher la pédale (25) et le bloc d'alimentation (26) de la machine à coudre.

Nettoyage

AVERTISSEMENT :

• Éteignez l'appareil avant de le nettoyer. Débrancher le bloc d'alimentation de la prise de courant.
• Ne jamais immerger la machine à coudre, la pédale ou le bloc d'alimentation dans l'eau pour les nettoyer ! Cela pourrait provoquer un choc électrique ou un incendie.

ATTENTION :

• N'utilisez pas de brosse métallique ou d'autres objets abrasifs.

• N'utilisez pas de produits de nettoyage tranchants ou abrasifs.

• N'utilisez qu'un chiffon modérément humide pour nettoyer l'extérieur du boîtier. Si nécessaire, utilisez un peu de détergent pour vaisselle à la main. Séchez ensuite le boîtier avec un chiffon doux.

• Nettoyez la zone située sous le couvercle de la canette à l'aide d'une brosse sèche.

Stockage

• Nous vous recommandons de ranger l'appareil dans son emballage d'origine si vous n'avez pas l'intention de l'utiliser pendant une longue période.
• Rangez toujours l'appareil hors de portée des enfants, dans un endroit sec et bien ventilé.

Dépannage

Problème Cause possible Remède
Le fil supérieur se casse.	Le fil supérieur n'est pas correctement enfilé dans la machine à coudre.	Enfiler à nouveau le fil supérieur.
	La tension du fil est trop forte. Relâcher la tension	du fil (chiffre inférieur).
	Le fil est trop épais pour l'aiguille. Choisir une aiguille plus grande.
	L'aiguille n'est pas insérée correctement. Détachez l'aiguille et remettez-la en place. (Le côté plat de l'aiguille est orienté vers l'arrière).
	L'aiguille est endommagée. Remplacer l'aiguille.
Le fil inférieur se casse.	La canette de fil inférieur n'est pas insérée correctement.	Vérifier la position de la canette du fil inférieur.
	La tension du fil supérieur est trop faible.	Régler la tension du fil supérieur (chiffre supérieur).
Des points sont sautés.	L'aiguille n'est pas insérée correctement. Détachez l'aiguille et remettez-la en place. (Le côté plat de l'aiguille est orienté vers l'arrière).
	L'aiguille est endommagée. Insérer une nouvelle aiguille.
	La mauvaise taille d'aiguille a été utilisée. Choisissez une aiguille adaptée au fil et au tissu.
	Le pied-de-biche n'est pas fixé correctement. Vérifier la position du pied-de-biche et l'insérer correctement.
L'aiguille se casse. L'aiguille a été endommagée. Insérer une nouvelle aiguille.
Points lâches Le fil supérieur n'est pas correctement enfilé dans la machine à coudre.		Vérifier l'enfilage du fil supérieur.
La couture s'en-roule	L'aiguille est trop grosse pour le tissu.	Choisir une aiguille plus fine.
	La longueur de point est mal réglée.	Sélectionnez un motif de point approprié à l'aide de la molette de réglage du motif de point.
	La tension du fil est trop forte. Relâcher la tension du fil (chiffre inférieur).

Données techniques

Modèle : ...... NM 3795

Classe de protection :....III

Alimentation électrique : CC 6 V, 1200 mA

Lumière du champ de couture :......LED 0,1 W, 3 V

Poids net :....env. 2,1 kg

Bloc d'alimentation

Classe de protection : ...... II

Entrée :.....CA 100-240V, 50/60Hz, max. 0,4A

Sortie : CC 6 V, 1200 mA

Polarité :

Fonctionnement sur piles :.... 4× 1,5V type AA/LR6

Nous nous réservons le droit d'apporter des modifications techniques ainsi que des modifications de conception dans le cadre du développement continu de nos produits.

Cet appareil a été testé conformément à toutes les directives CE applicables et actuelles et a été construit selon les dernières réglementations en matière de sécurité.

Caractéristiques techniques du produit dans le respect de la réglementation (EU) 2019 / 1782 sur les alimentations électriques

Informations concernant l'alimentation électrique utilisée	Valeur Unité
DistributeurClatronic International GmbHNuméro de registre commercial HRB 9158Industriering Ost 40, 47906 KempenAllemagne
Identifiant de modèle SW0601200-W02
Tension en entrée 100–240V~
Fréquence du courant alternatif en entrée	50/60 Hz
Tension en sortie AC / DC 6,0 V DC
Courant en sortie 1,2 A
Puissance en sortie 7,2 W
Efficacité moyenne en opération 81,38 %
Efficacité en basse charge (10 %)	*	%
Consommation électrique sans charge	0,071 W

* non applicable à une puissance en sortie inférieure à 10W.

Les conditions de charge associées sont les suivantes : Pourcentage du courant en sortie indiqué sur la plaque signalétique

Élimination des piles

En tant que consommateur, vous êtes tenu de rapporter les piles / batteries rechargeables usagés.

Votre appareil contient des piles. Si ces piles sont usées, suivez les consignes suivantes :

ATTENTION :

Ne jetez pas les piles / batteries rechargeables avec les déchets ménagers !

• Enlevez les piles de l'appareil.
- Rapportez les piles usagées au point de collecte approprié ou à votre détaillant.
- La ville ou l'autorité locale du lieu de votre domicile peut vous donner des informations sur les points de collecte publics.

Signification du symbole « Poubelle »

Protégez votre environnement, ne jetez pas vos appareils électriques avec les ordures ménagères.

Utilisez, pour l'élimination de vos appareils électriques, les bornes de collecte prévues à cet effet où vous pouvez vous débarrasser des appareils que vous n'utilisez plus.

Vous contribuez ainsi à éviter les impacts potentiels dans l'environnement et sur la santé de chacun, causés par une mauvaise élimination de ces déchets.

Vous contribuez aussi au recyclage sous toutes ses formes des appareils électriques et électroniques usagés.

Vous trouverez toutes les informations sur les bornes d'élimination des appareils auprès de votre commune ou de l'administration de votre communauté. Votre revendeur et partenaire contractuel est également tenu de reprendre gratuitement l'ancien appareil.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

IMPORTANTE:

Smaltimento batterie 45

Smaltimento batterie
