MODE D'EMPLOI EC1433H HiKOKI

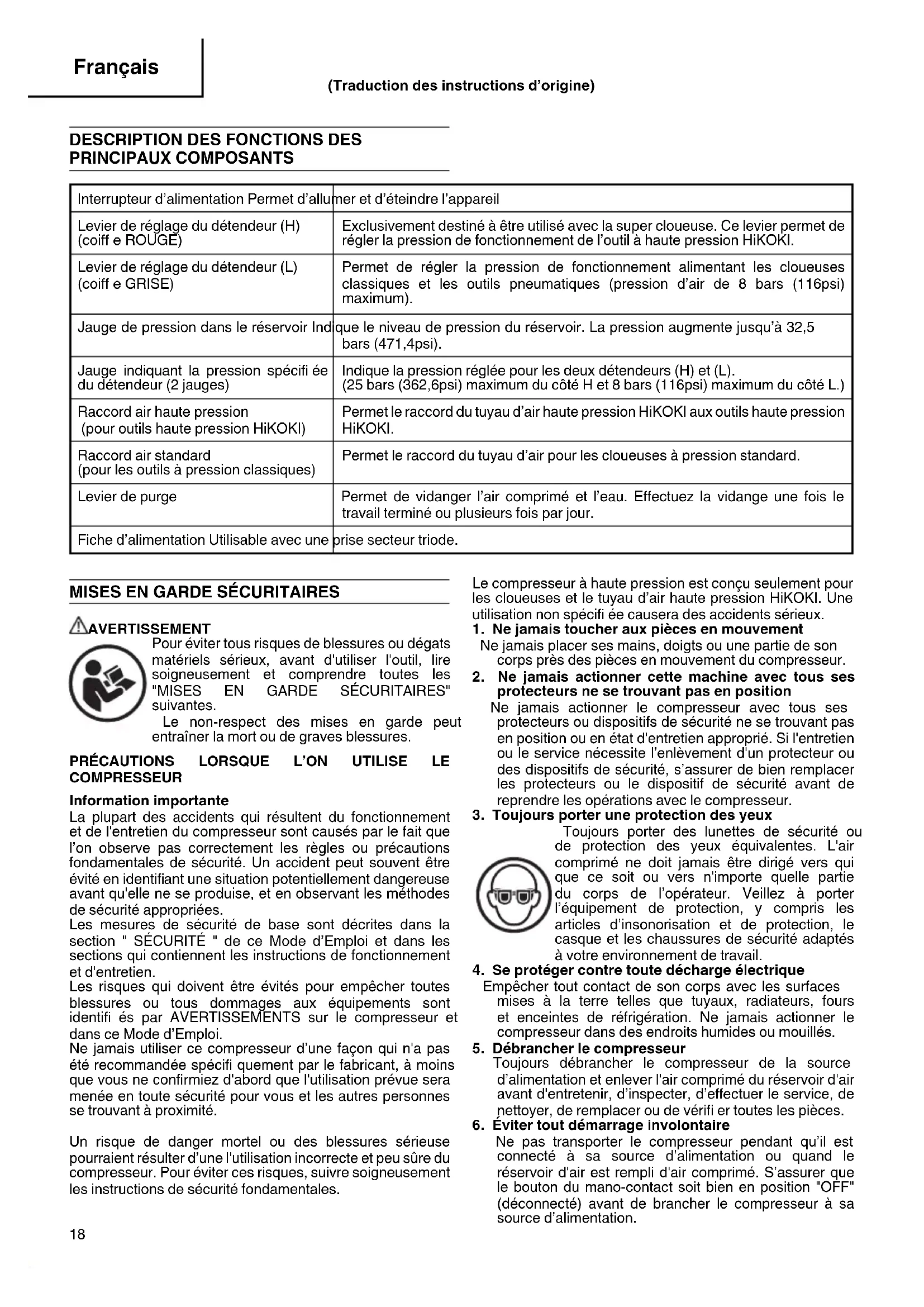

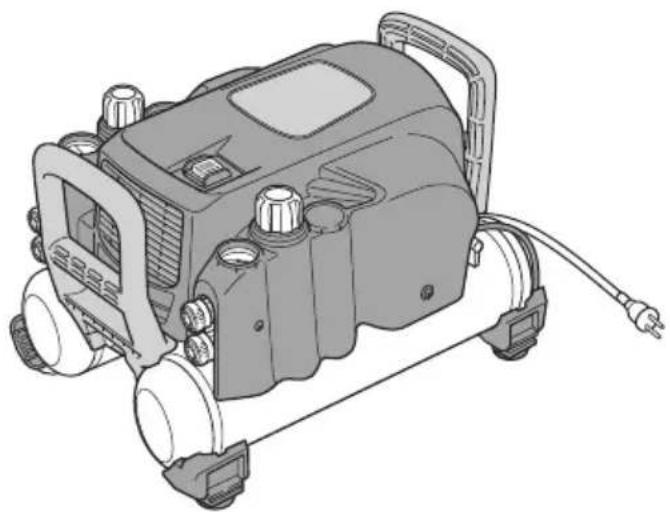

PRINCIPAUX COMPOSANTS Interrupteur d’alimentation Permet d’allumer et d’éteindre l’appareil Levier de réglage du détendeur (H) (coiff e ROUGE) Exclusivement destiné à être utilisé avec la super cloueuse. Ce levier permet de régler la pression de fonctionnement de l’outil à haute pression HiKOKI. Levier de réglage du détendeur (L) (coiff e GRISE) Permet de régler la pression de fonctionnement alimentant les cloueuses classiques et les outils pneumatiques (pression d’air de 8 bars (116psi) maximum). Jauge de pression dans le réservoir Indique le niveau de pression du réservoir. La pression augmente jusqu’à 32,5 bars (471,4psi). Jauge indiquant la pression spécifi ée du détendeur (2 jauges) Indique la pression réglée pour les deux détendeurs (H) et (L). (25 bars (362,6psi) maximum du côté H et 8 bars (116psi) maximum du côté L.) Raccord air haute pression (pour outils haute pression HiKOKI) Permet le raccord du tuyau d’air haute pression HiKOKI aux outils haute pression HiKOKI. Raccord air standard (pour les outils à pression classiques) Permet le raccord du tuyau d’air pour les cloueuses à pression standard. Levier de purge Permet de vidanger l’air comprimé et l’eau. Eff ectuez la vidange une fois le travail terminé ou plusieurs fois par jour. Fiche d’alimentation Utilisable avec une prise secteur triode.

MISES EN GARDE SÉCURITAIRES

AVERTISSEMENT Pour éviter tous risques de blessures ou dégats matériels sérieux, avant d'utiliser l'outil, lire soigneusement et comprendre toutes les

"MISES EN GARDE SÉCURITAIRES"

suivantes. Le non-respect des mises en garde peut entraîner la mort ou de graves blessures. PRÉCAUTIONS LORSQUE L’ON UTILISE LE COMPRESSEUR Information importante La plupart des accidents qui résultent du fonctionnement et de l'entretien du compresseur sont causés par le fait que l’on observe pas correctement les règles ou précautions fondamentales de sécurité. Un accident peut souvent être évité en identifi ant une situation potentiellement dangereuse avant qu'elle ne se produise, et en observant les méthodes de sécurité appropriées. Les mesures de sécurité de base sont décrites dans la section " SÉCURITÉ " de ce Mode d’Emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien. Les risques qui doivent être évités pour empêcher toutes blessures ou tous dommages aux équipements sont identifi és par AVERTISSEMENTS sur le compresseur et dans ce Mode d’Emploi. Ne jamais utiliser ce compresseur d’une façon qui n'a pas été recommandée spécifi quement par le fabricant, à moins que vous ne confi rmiez d'abord que l'utilisation prévue sera menée en toute sécurité pour vous et les autres personnes se trouvant à proximité. Un risque de danger mortel ou des blessures sérieuse pourraient résulter d’une l'utilisation incorrecte et peu sûre du compresseur. Pour éviter ces risques, suivre soigneusement les instructions de sécurité fondamentales. Le compresseur à haute pression est conçu seulement pour les cloueuses et le tuyau d’air haute pression HiKOKI. Une utilisation non spécifi ée causera des accidents sérieux.

1. Ne jamais toucher aux pièces en mouvement

Ne jamais placer ses mains, doigts ou une partie de son corps près des pièces en mouvement du compresseur.

2. Ne jamais actionner cette machine avec tous ses

protecteurs ne se trouvant pas en position Ne jamais actionner le compresseur avec tous ses protecteurs ou dispositifs de sécurité ne se trouvant pas en position ou en état d'entretien approprié. Si l'entretien ou le service nécessite l’enlèvement d'un protecteur ou des dispositifs de sécurité, s’assurer de bien remplacer les protecteurs ou le dispositif de sécurité avant de reprendre les opérations avec le compresseur.

3. Toujours porter une protection des yeux

Toujours porter des lunettes de sécurité ou de protection des yeux équivalentes. L'air comprimé ne doit jamais être dirigé vers qui que ce soit ou vers n'importe quelle partie du corps de l’opérateur. Veillez à porter l’équipement de protection, y compris les articles d’insonorisation et de protection, le casque et les chaussures de sécurité adaptés à votre environnement de travail.

4. Se protéger contre toute décharge électrique

Empêcher tout contact de son corps avec les surfaces mises à la terre telles que tuyaux, radiateurs, fours et enceintes de réfrigération. Ne jamais actionner le compresseur dans des endroits humides ou mouillés.

5. Débrancher le compresseur

Toujours débrancher le compresseur de la source d’alimentation et enlever l'air comprimé du réservoir d'air avant d'entretenir, d’inspecter, d’eff ectuer le service, de nettoyer, de remplacer ou de vérifi er toutes les pièces.

6. Éviter tout démarrage involontaire

Ne pas transporter le compresseur pendant qu’il est connecté à sa source d’alimentation ou quand le réservoir d'air est rempli d'air comprimé. S’assurer que le bouton du mano-contact soit bien en position "OFF" (déconnecté) avant de brancher le compresseur à sa source d’alimentation. (Traduction des instructions d’origine) 000BookEC1433HWE.indb18000BookEC1433HWE.indb18 2019/08/0611:01:012019/08/0611:01:01Français

7. Ranger le compresseur correctement

Lorsqu’il n’est pas en service, le compresseur devrait être rangé dans un endroit bien sec. L’éloigner de toute présence des enfants. Bloquer l’accès à la zone d’emmagasinage.

8. Maintenir la zone de travail bien propre

Les endroits encombrés peuvent causer des blessures. Enlever les outils inutiles, débris, meubles, etc. de tous emplacements de travail.

9. Éloigner les enfants de la surface de travail

Ne pas laisser les visiteurs entrer en contact avec la rallonge du compresseur. Tous les visiteurs devraient se placer loin de la zone de travail. Conserver hors de portée des enfants.

10. Se vêtir correctement

Ne pas porter des vêtements desserrés ou des bijoux. Ils risquent d’être attrapés dans les pièces en mouvement. Porter un chapeau de protection pour les cheveux longs.

11. Ne pas maltraiter le cordon

Ne jamais le tirer d'un coup sec pour le débrancher de la prise d’alimentation. Protéger le cordon contre la chaleur, l’huile et les bords pointus.

12. Entretenir le compresseur avec soin

Suivre les instructions pour lubrifi er. Inspecter les cordons périodiquement et s’ils sont endommagés, les faire réparer par un centre de service autorisé.

13. Utiliser un cable de rallonge sur

Afi n d'éviter tout risque de décharge électrique, utiliser un câble de rallonge à 3 noyaux avec une prise de mise à la masse à 3 pôles et une douille de prise de mise à la masse à 3 noyaux. S'assurer que le câble de rallonge se trouve en bon état de fonctionnement. Si le câble est endommagé, le remplacer ou le réparer.Le câble devrait présenter une capacité suffi sante pour le courant circulant à la machine. Un câble de capacité insuffi sante causera une chute de tension ou une perte d'énergie électrique, avec comme conséquence une surchauff e. Le tableau suivant indique la dimension du câble à utiliser selon la longueur du câble. Si le compresseur doit être utilisé à l’extérieur, utiliser un câble de rallonge exclusif. Tableau 1 Section valide pour une longueur maximum de 20m (65') Compresseur HP W 230 V (mm

EC1433H 1,27 950 2,5 AVERTISSEMENT Éviter tout risque de secousse électrique. Ne jamais utiliser ce compresseur avec un cordon électrique ou un cordon de rallonge endommagé ou frangé. Inspecter tous les cordons électriques régulièrement. Ne jamais l’utiliser à proximité de l'eau ou dans n'importe quel endroit où une décharge électrique est possible.

14. Rester toujours sur le qui vif

Observer toujours ce que l’on fait. Utiliser le bon sens. Ne pas actionner le compresseur quand on est fatigué. Le compresseur ne devrait jamais être utilisé par soi-même si on se trouve sous l'infl uence de l'alcool, de drogues ou médicament qui font assoupir.

15. Vérifi er les pièces endommagées et toute présence

de fuite d'air Avant de continuer à utiliser le compresseur, un protecteur ou toute autre partie endommagée devrait être vérifi é soigneusement pour déterminer qu'il fonctionnera correctement et exécutera sa fonction prévue. Vérifi er l'alignement des pièces en mouvement, la connexion des pièces en mouvement, s’il y a rupture des pièces, le montage, toute présence de fuite d'air, et toutes autres conditions qui pourraient aff ecter le fonctionnement de l’outil. Un protecteur ou toute autre partie endommagée devrait être réparée correctement ou remplacée par un centre commercial autorisé sauf indication contraire donnée dans ce Mode d'Emploi. Faire remplacer les manos- contact défectueux par un service d’entretien autorisé. Ne pas utiliser le compresseur si le commutateur ne peut pas le mettre en marche ou arrêt.

16. Actionnez correctement le compresseur

Actionner le compresseur selon les instructions fournies ci-dessus. Ne jamais laisser le compresseur être actionné par des enfants, des personnes peu habituées avec son fonctionnement ou par le personnel non autorisé.

17. Maintenir toutes les vis, tous les boulons et les

couvercles bien en position Maintenir toutes les vis, les boulons, et couvercles bien installés. Vérifi er leurs conditions périodiquement.

18. Maintenir l’évent du moteur bien propre

L’évent du moteur doit être maintenu bien propre de sorte que l'air puisse s’écouler librement à tout moment. Vérifi er fréquemment s’il y a dépôt de poussière.

19. Actionner le compresseur à la tension nominale.

Utiliser le compresseur à la tension indiquée sur sa plaque signalétique. Si le compresseur est utilisé à une tension plus élevée que celle nominale, il aura comme conséquence un régime anormalement rapide du moteur et ceci peut endommager la machine et brûler le moteur.

20. Ne jamais utiliser un compresseur qui est

défectueux ou qui fonctionne mal Si le compresseur semble fonctionner anormalement, s’il produit des bruits étranges, ou semble défectueux, cesser de l'utiliser immédiatement et faire eff ectuer la réparation nécessaire par un service d’entretien autorisé.

21. Ne pas essuyer les pièces en plastique avec du

dissolvant Un dissolvant tel qu'essence, diluant, benzine, tétrachlorure de carbone et alcool peut endommager et fêler les pièces en plastique. Ne pas les essuyer avec de tels dissolvants. Essuyer les pièces en plastique avec un tissu souple et légèrement humecté d'eau savonneuse, puis sécher complètement.

22. Utiliser seulement des pièces de rechange d’origine

authentique Les pièces de rechange qui ne sont pas d’origine authentique peuvent invalider votre garantie et peuvent causer un mauvais fonctionnement et des blessures. Les pièces d’origine authentique sont fournies par votre revendeur.

23. Ne pas modifi er le compresseur

Ne pas modifi er le compresseur. Toujours entrer en contact avec le service d’entretien autorisé pour toutes réparations. Une modifi cation non autorisée peut non seulement altérer la performance du compresseur mais peut également avoir comme conséquence un accident ou des dommages au personnel qui ne possède pas une connaissance requise et une expertise technique pour eff ectuer les réparations correctement.

24. Débrancher l’interrupteur quand le compresseur

n'est pas utilisé Quand le compresseur n'est pas utilisé, débrancher l’interrupteur, démonter la prise de la source d’alimentation et ouvrir le robinet de purge pour décharger l'air comprimé du réservoir d'air. 000BookEC1433HWE.indb19000BookEC1433HWE.indb19 2019/08/0611:01:012019/08/0611:01:01Français

25. Ne jamais toucher la surface de la partie se trouvant

a une temperature elevee Pour éviter tout risque de brûlure, ne pas toucher la tuyauterie, la tête, le cylindre, le moteur et la boîte de l'inverseur.

26. Ne pas diriger le jet d'air vers soi-même

Il y a risque de blessures. Ne pas diriger le jet d'air vers les personnes ou animaux. 27.Vidanger le réservoir Vidanger le réservoir chaque jour ou après 4 heures d'utilisation. Ouvrir le robinet de purge et incliner le compresseur pour vider l'eau qui s’est accumulée.

28. Ne pas arrêter le fonctionnement du compresseur

en tirant par la fi che Utiliser l’interrupteur "MARCHE/ARRÊT" (ON/OFF).

29. S’assurer que la pression de sortie du compresseur

est réglée plus bas que la pression maximale de fonctionnement de l'outil. Une pression d'air excessive peut entraîner un risque d'explosion. Consulter les caractéristiques de pression maximale du fabricant pour les outils pneumatiques et les accessoires. La pression de sortie du réducteur ne doit jamais dépasser la valeur maximale de pression prescrite.

30. Lors de l’utilisation du côté à haute pression du

compresseur à haute pression HiKOKI, seules les pièces garanties d'origine pour les outils à haute pression HiKOKI, le tuyau d’air à haute pression et le compresseur doivent être utilisées.

31. Pièces de rechange

Lorsque l’on eff ectue l'entretien, utiliser exclusivement des pièces d’origine authentique HiKOKI. La réparation doit être eff ectuée seulement par le personnel du service d’entretien autorisé.

32. Ne jamais utiliser un transformateur pour

l’alimentation électrique de ce compresseur. Le recours à un transformateur pour augmenter la puissance entraînera une défaillance ou un grillage de l'appareil. (si un transformateur venait à être utilisé, l'appareil s'arrêtera.)

33. Ne jamais brancher le compresseur à un générateur

du moteur ou à une alimentation de courant continu. Le compresseur se cassera ou sera endommagé par brûlure.

34. Ce compresseur est exclusivement destiné à un

usage intérieur. Ne pas installer le compresseur dans un endroit expose a la pluie ou a eclaboussure d'eau, aux endroits avec humidite elevee ou haute temperature (Fig. 1) S'il est utilisé dans une ambiance humide, il pourrait causer une décharge électrique ou un court-circuit, cecirisquant de causer un incendie. L'utiliser dans une ambiance appropriée à ses caractéristiques.

35. N'utilisez jamais cet appareil à proximité d’une

substance infl ammable N’utilisez jamais l’outil à proximité d’une substance infl ammable (diluant, essence, etc.). (Fig. 2) Les émanations de ces substances risqueraient d’être happées par le compresseur et mélangées à l’air, ce qui pourrait provoquer une explosion.

36. N’utilisez jamais cet appareil dans un environnement

explosif Les étincelles générées par l’outil risqueraient d’enfl ammer les gaz atmosphériques, les poussières ou autres substances infl ammables.

37. S’assurer de bien mettre le compresseur a la masse

Mettre le compresseur à la masse afi n d'éviter qu’une décharge électrique ne soit causée aux opérateurs. Il est fourni d’un câble à 3 pôles et une prise de mise à la masse à 3 pôles de sorte qu'il puisse être connecté à une douille appropriée de prise pour la masse. Un fi l à bandes vertes et jaunee est utilisé comme conducteur de mise à la masse. Ne jamais le connecter à d'autres bornes sous tension.

38. Transportez correctement le compresseur.

Tansportez le compresseur d’une manière appropriée en le tenant par ses poignées des deux mains. (Fig. 3)

39. Veillez à correctement transporter le compresseur,

ne le retournez pas et ne le soulevez pas à l’aide de crochets ou de cordes.

40. Lors de la mise au rebut de l’appareil ou de ses

composants, respectez la réglementation nationale en vigueur. SPECIFICATIONS Modèle EC1433H Alimentation 230 V CA 50Hz Courant nominal 5,2 A Puissance du moteur 950 W (1,27 HP) Mise à la masse de protection Class I Construction de protection IP20 Température de service De 5 à +40°C Humidité de fonctionnement 85 % RH ou moins. Aucune condensation de rosée. Hauteur au-dessus de niveau de la mer Jusqu’à 1000 m Température de stockage De -10 à +50°C Humidité de stockage 85 % RH ou moins. Aucune condensation de rosée. Gamme de fonctionnement du mano-contact Off : 3,25 MPa (32,5 bar) [471,4 psi]/On: 2,6 MPa (26 bar) [377,1 psi] 000BookEC1433HWE.indb20000BookEC1433HWE.indb20 2019/08/0611:01:012019/08/0611:01:01Français

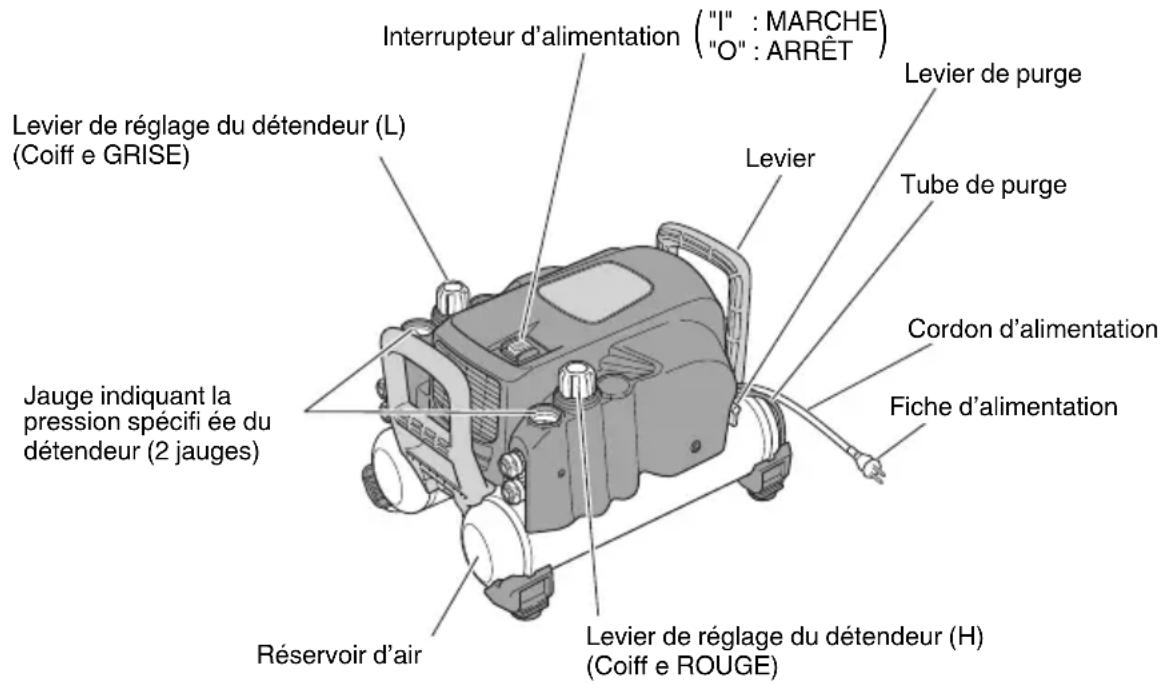

2. Identifi cation des pièces

S’assurer d'installer le compresseur sur un plancher plat, avec la pièce de caoutchouc de la jambe en dessous; l'angle d'inclinaison admissible du plancher peut atteindre jusqu'à 10 degrés. Si le plancher d'installation est incliné et glissant, s'assurer que le compresseur ne se déplace pas lors de son fonctionnement. Ne pas l'utiliser sur une étagère ou un support où il risque de tomber ou de dégringoler. ○ Éviter tout endroit exposé à la haute température ou directement au soleil. Utiliser la machine dans une ambiance bien aérée. Son utilisation à haute température ou directement au soleil réduira non seulement sa durée de service, mais augmentera la température du corps principal, causant un risque à votre sécurité. L’utiliser toujours dans une ambiance bien aérée. La température ambiante appropriée est de +5 à +40°C ○ Ne pas installer la machine dans un endroit poussiéreux (là où il y a des morceaux de bois, etc.). ○ Installer la machine dans la direction appropriée. L'installer correctement. ○ Ne jamais installer la machine sous la pluie, dans un endroit où on est éclaboussé par de l'eau ou à une haute température. (Fig. 1) Son utilisation dans un endroit humide pourrait causer une décharge électrique ou un court-circuit, ayant comme résultat un incendie causé par une brûlure ou une infl ammation. ○ Ne jamais bloquer l’ouverture de ventilation ou utiliser la machine dans une boîte ou un endroit étroit (dans un véhicule, etc.). (Fig. 5) Si on n’observe pas cette précaution, on risque de produire une chaleur anormale, causant des problèmes ouun accident. Installer le compresseur à une distance de 1 m ou plus à partir du mur pour assurer une ventilation et un refroidissement suffi sant. ○ Ne jamais s’asseoir ou placer un objet sur la machine. Si on n’observe pas cette précaution, on risque de causer des problèmes ou un endommagement de lamachine. ○ Ne pas utiliser le compresseur dans un endroit où la température atteint 5°C ou moins, ou la température ambiante dépasse +40°C. Interrupteur d’alimentation Jauge indiquant la pression spécifi ée du détendeur (2 jauges) Levier de réglage du détendeur (L) (Coiff e GRISE) Levier Levier de purge Tube de purge Cordon d’alimentation Fiche d’alimentation Levier de réglage du détendeur (H) (Coiff e ROUGE) Réservoir d’air "I" : MARCHE

Déballer le compresseur et vérifi er pour voir s’il y a défauts, dommages causés durant le transport et s'il y a des vis et boulons desserrés. AVERTISSEMENT Lire la section intitulée "MISES EN GARDE SÉCURITAIRES". Porter les lunettes de sécurité ou des lunettes de protection. Un danger aux yeux existe toujours en raison de la possibilité que de la poussière puisse être projetée par l'air d’échappement ou une attache projetée à cause d’une manipulation incorrecte de l'outil. Pour ces raisons, des lunettes de sécurité ou les lunettes de protection devront être toujours portées quand on utilise l'outil. REMARQUE: ○ Les lunettes sans protection latérale et les dispositifs de protection du visage seulement n'assureront pas une protection appropriée. ○ Les informations comprises dans ce Mode d’Emploi sont prévues pour vous aider dans l’usage et l’entretien en toute sécurité du compresseur.

AVERTISSEMENT ○ Ne jamais utiliser la machine dans un endroit où des substances combustibles volatiles sont rangées. (Fig. 2) Ne jamais l'utiliser à proximità de l'essence, de diluant, gaz, peinture ou adhésif, car ceux-ci pourraient causer un incendie ou une explosion. ○ Ne jamais utiliser la machine près d’une fl amme ou de toute substance combustible. ○ Ne jamais utiliser la machine dans un endroit instable. (Fig. 4) Ne jamais l'utiliser dans un endroit où il pourrait se déplacer ou tomber. 000BookEC1433HWE.indb21000BookEC1433HWE.indb21 2019/08/0611:01:012019/08/0611:01:01Français

3. Fonctionnement de l’appareil

Inspection et vérifi cation avant utilisation AVERTISSEMENT ○ Avant d’utiliser l’appareil, assurez-vous qu’aucun boulon ou écrou n’est desserré ou manquant. ○ L’alimentation électrique doit être de 230 VCA 10 A transmise via un disjoncteur. La plage de puissance autorisée est de +/-10%. ○ La largeur et la longueur de la rallonge ou du cordon utilisé doivent être, respectivement, de 2,5mm

minimum et de 20 m maximum. Le cordon doit être entièrement déroulé au moment de l’utilisation. ○ Veillez à ce que l’appareil soit installé dans le bon sens lors de son utilisation.

• Utilisez l’appareil en respectant les instructions stipulées dans la rubrique "MISES EN GARDE SÉCURITAIRES" page 18

• Les valeurs de pression de la description n’incluent pas une éventuelle erreur de lecture de la jauge de pression. (1) Une fois l’interrupteur d’alimentation placé en position arrêt, branchez la prise de mise à la terre de la fi che d’alimentation à la terre, puis branchez la fi che d’alimentation sur une prise secteur. Lors de l’utilisation d’une rallonge ou d’un cordon, assurez-vous que sa section transversale eff ective et sa longueur soient, respectivement, de 2,5 mm

minimum et 20 m maximum. (2) Tout en laissant le levier de purge grand ouvert, placez l’interrupteur d’alimentation en position marche. (3) Vérifi ez que le moteur démarre bien et que l’air sort par le tube de purge alors que le levier de purge est ouvert. (4) Refermez le levier de purge et assurez-vous que l’air ne s’échappe plus du tube. (Fig. 6) (5) Tournez les leviers de réglage des détendeurs (aux 2 emplacements) à fond dans le sens horaire jusqu’à ce qu'ils bloquent; assurez-vous que cette manipulation fasse bien se déplacer l’aiguille de la jauge de pression (vers le haut) aux deux emplacements. ATTENTION En raison des caractéristiques de pression du détendeur, lorsque la pression du réservoir à air augmente, la pression eff ective peut diff érer de jusqu’à 2 bars de celle spécifi ée. Raccord air standard (pour les outils à pression classiques) Jauge de pression dans le réservoir Raccord air haute pression (pour outils haute pression HiKOKI) Tournez une fois le levier de réglage du détendeur dans le sens antihoraire afi n de réduire la pression, puis procédez au réglage tout en augmentant la pression en faisant tourner le levier dans le sens horaire. (6) Assurez-vous que la compression s’arrête automatiquement dans les 6 à 7 minutes. Hormis lorsqu’un réservoir auxiliaire est branché ou qu’il se produit une baisse de tension, ce qui augmente l’autonomie de fonctionnement. (7) Patientez pendant 5 minutes après l’arrêt de l’appareil afi n de vous assurer qu’aucun bruit anormal ou fuite d’air n’apparait et que le compresseur ne redémarre pas. (8) Evacuez l’air comprimé en ouvrant légèrement le levier de purge. Assurez-vous que le fonctionnement reprend en raison de la baisse de pression. (9) Fermez le levier de purge et coupez l’alimentation à l’aide de l’interrupteur lorsque la compression est en cours afi n de vous assurer que ces deux opérations arrêtent entièrement le fonctionnement de l’appareil. (10) Tournez les leviers de réglage des détendeurs (aux 2 emplacements) dans le sens antihoraire pour vous assurer que l’aiguille de la jauge de pression baisse des deux côtés. (Un chuintement provoqué par l’air qui s’échappe peut se faire entendre, mais cela n’indique pas une défaillance.) (Fig. 7) (11) Ouvrez le levier de purge pour évacuer entièrement l’air comprimé et l’eau du réservoir d’air. Si vous constatez une quelconque anomalie durant le processus de vérifi cation ou d’inspection avant l’utilisation du compresseur, confi ez votre appareil à votre revendeur ou service d’entretien autorisé pour qu’il soit vérifi é ou réparé. Fonctionnement Avant de faire fonctionner l’appareil, suivez les instructions stipulées dans la rubrique "Inspection et vérifi cation avant utilisation" page 22. (1) Ouvrez entièrement le levier de purge et placez l’interrupteur d’alimentation en position marche. Une fois l’appareil mis en route, refermez soigneusement le levier de purge afi n d’augmenter la pression. 000BookEC1433HWE.indb22000BookEC1433HWE.indb22 2019/08/0611:01:012019/08/0611:01:01Français

(2) Vérifi ez que le fonctionnement s’est bien arrêté en raison de l’augmentation de la pression, puis utilisez le levier de réglage du détendeur pour ajuster la pression de fonctionnement de la cloueuse ou de l’outil pneumatique au niveau approprié. Lors du réglage de la pression, tournez une fois le levier de réglage du détendeur dans le sens antihoraire pour régler la pression à un niveau inférieur de 2 bars à la pression requise. Procédez ensuite au réglage correct en augmentant la pression en faisant tourner le levier dans le sens horaire. (Fig. 7) ○ Veillez à atteindre la pression requise en commençant à un niveau inférieur de 2 bars à celle-ci et en augmentant progressivement la pression jusqu’au niveau nécessaire. Si vous procédiez au réglage depuis un niveau de pression supérieur à la pression requise, une erreur surviendrait entre la valeur de la jauge de pression et la pression eff ective (en raison des caractéristiques propres au détendeur). ○ Les 2 détendeurs de ce compresseur vous permettent d’y brancher des outils à haute pression HiKOKI ainsi que des cloueuses ou des outils pneumatiques classiques. <Détendeur H> Permet le raccord et l’utilisation des outils à haute pression HiKOKI (pour pression de fonctionnement jusqu’à 25 bars maximum) <Détendeur L> Permet le raccord et l’utilisation des cloueuses et des outils pneumatiques classiques (pour pression de fonctionnement jusqu’à 8 bars maximum) AVERTISSEMENT ○ Vous devez impérativement respecter la pression d’air préconisée pour les cloueuses et les outils pneumatiques. L’utilisation d’une cloueuse ou d’un outil pneumatique sans réglage de la pression à l’aide du détendeur peut gravement aff ecter ses performances, réduire sa durée de vie ou l’endommager. ○ L’utilisation d’une cloueuse ou d’un outil pneumatique à un niveau de pression inadéquat (comme à une pression inutilement élevée) augmente la consommation d’air, pouvant ainsi dégrader sa capacité à fonctionner en continu. Veillez par conséquent à toujours utiliser une pression appropriée. (3) Une fois le niveau de pression d’air correctement réglé, vous pouvez commencer à utiliser l’appareil en reliant le tuyau d’air à la sortie d’air (raccord air). (Fig. 8) (4) Branchez le tuyau d’air haute pression pour outils haute pression HiKOKI sur le raccord air haute pression situé du côté H du détendeur. Branchez le tuyau d’air pour cloueuse classique sur le raccord air situé du côté L du détendeur. Le raccord air est de type instantané, ce qui vous permet de brancher le connecteur sur le raccord air par simple pression. AVERTISSEMENT Avant de brancher le tuyau d’air sur ce compresseur, assurez-vous que le tuyau d’air et son connecteur sont parfaitement assemblés.

DISPOSITIF DE SÉCURITÉ

Ce compresseur est équipé d’un dispositif de protection qui arrête automatiquement son fonctionnement si une anomalie est détectée au niveau de l’alimentation ou du moteur. Si le moteur s’arrête, appliquez l’une des mesures décrites dans le tableau ci-dessous. Cause Mesure à prendre Tension trop élevée ou trop faible

1. Placez l’interrupteur d’alimentation en position arrêt et retirez

la fi che d’alimentation de la prise secteur.

2. Vérifi ez et corrigez le branchement de l’alimentation ou de

la rallonge (page 19), puis rebranchez la fi che sur la prise secteur et replacez l'interrupteur en position marche. ○ Élévation anormale de la température du moteur ○ Élévation anormale de la température du circuit de contrôle.

1. Placez l’interrupteur d’alimentation en position arrêt et retirez

la fi che de la prise secteur.

2. Rebranchez la fi che sur la prise secteur et replacez

l’interrupteur en position marche pour reprendre le travail. Lorsque le moteur a suffi samment refroidi, l’appareil peut être remis en route assez rapidement. Dans les autres cas, l’appareil ne redémarre pas lorsque vous placez l’interrupteur d’alimentation en position marche. Lorsque tel est le cas, patientez environ 30 minutes avant de redémarrer l’appareil et laisser le temps au moteur de refroidir. AVERTISSEMENT Si le dispositif de sécurité s’est déclenché sans raison ou problème apparent dans l’environnement de travail, cessez immédiatement d’utiliser le compresseur et confi ez-le à votre revendeur ou au service d’entretien autorisé pour vérifi cation ou réparation. 000BookEC1433HWE.indb23000BookEC1433HWE.indb23 2019/08/0611:01:012019/08/0611:01:01Français

AVERTISSEMENT Si vous détectez une quelconque anomalie, n’utilisez pas le compresseur. Si vous veniez à constater l’une ou l’autre des anomalies suivantes, éteignez immédiatement l’appareil à l’aide de l’interrupteur d’alimentation, retirez la fi che de la prise secteur et confi ez le compresseur à votre revendeur ou au service d’entretien autorisé pour vérifi cation ou réparation.

1. Les incidents suivants peuvent survenir même

s’il n’existe aucun problème avec l’alimentation ou le câblage de l’appareil : (Voir "DISPOSITIF DE SÉCURITÉ".) ○ L’appareil ne démarre pas lorsque l’interrupteur d’alimentation est placé en position marche. ○ Le moteur vibre.

2. Des sons anormaux sont émis en cours d’utilisation.

3. La soupape de sûreté est activée au lieu du capteur

de pression, laissant s’échapper l’air comprimé.

4. Il y a des fuites d’air.

5. La pression n’augmente pas.

6. Une sensation de décharge électrique se fait sentir

au contact d’une pièce métallique.

7. Autres types d’anomalies constatées en cours de

1. Evacuez l’eau de l’appareil.

Une fois le travail terminé, tournez le levier du détendeur dans le sens horaire et ouvrez graduellement le levier de purge afi n d’évacuer l’air comprimé et l’eau se trouvant dans le réservoir, et ce jusqu’à ce que l’aiguille de la jauge du détendeur pointe sur 0. ○ L’absence de vidange entraîne la moisissure de l’eau du réservoir, ce qui peut à terme provoquer un dysfonctionnement de l’appareil.

2. Procédez à la vérifi cation de l’appareil à intervalles

réguliers. Il est demandé à l’utilisateur de procéder à un nettoyage et à une vérifi cation régulière de l’appareil afi n de préserver ses performances de fonctionnement. N’hésitez surtout pas à demander à votre revendeur ou service d’entretien autorisé d’inspecter votre appareil.

3. Manipulez cet appareil avec soin.

Une chute accidentelle, un impact avec des objets solides ou des chocs divers peuvent déformer, fi ssurer ou endommager votre appareil. Il est vivement recommandé à l’utilisateur de manipuler l’appareil avec soin pour éviter de tels accidents.

4. Vérifi ez l’appareil à chaque utilisation.

Vérifi ez et inspectez votre appareil en suivant la procédure décrite dans la rubrique "MISES EN GARDE SÉCURITAIRES" page 18 et suivantes. GARANTIE Nous garantissons que l’ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fi n du Mode d’emploi, dans un service d’entretien autorisé. Niveau de la pression acoustique EC1433H LPA 72 dB (A) Pour le marché européen, les compresseurs sont fabriqués pour répondre à la Directive CE 2006/42. La pression acoustique indiquée est mesurée au champ libre à une distance de 1m. Portez une protection acoustique. 000BookEC1433HWE.indb24000BookEC1433HWE.indb24 2019/08/0611:01:012019/08/0611:01:01Italiano

1 No. de modèle 2 No de série 3 Date d’achat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et l'adresse du revendeur)

Nous déclarons sous notre entière responsabilité que le Compresseur d'air à haute pression, identifi é par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. 2000/14/CE

Type de matériel: Compresseur d'air à haute pression

Poids du matériel : 0,95 kW

Procédure d’évaluation de conformité : Annexe VI

Niveau de puissance sonore mesuré : 86 dB

Niveau de puissance sonore garanti : 91 dB Cette déclaration s'applique aux produits désignés CE.

Poids du matériel : 0,95 kW
