EC1315S - Compresseur HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur d'air portable
Marque	HiKOKI
Modèle	EC1315S
Alimentation électrique	Monophasé 120 V, 60 Hz, 13,5 A
Moteur	Universel monophasé, 1,5 CV (1,12 kW)
Capacité du réservoir	8 gal (30,2 L)
Pression maximale	225 PSI (15,5 bar)
Débit d'air à 40 PSI	6,3 CFM (178,2 L/min)
Débit d'air à 90 PSI	5,0 CFM (141,6 L/min)
Lubrification	Sans huile
Rapport cyclique	S3 50% (5 min marche, 5 min arrêt)
Dimensions (approx.)	60 x 40 x 50 cm (l x l x h)
Poids (approx.)	32 kg
Type de pompe	Piston, sans huile
Soupape de sécurité	Intégrée, préréglée
Protection thermique	Limiteur de surcharge thermique
Applications	Gonflage, outils pneumatiques, nettoyage
Raccordement sortie	Coupleur rapide NPT 1/4 po
Niveau sonore (approx.)	80 dB(A)
Température de fonctionnement	0 °C à 40 °C
Entretien courant	Vidange quotidienne du réservoir, contrôle soupape
Pièces détachées	Disponibles auprès de metabo HPT
Garantie	Consulter la notice

FOIRE AUX QUESTIONS - EC1315S HiKOKI

Quelle est la pression maximale de ce compresseur ?

La pression maximale du réservoir est de 225 PSI (15,5 bar). Ne jamais dépasser cette pression.

Comment vidanger le réservoir d'air ?

Éteignez le compresseur, débranchez-le, puis ouvrez lentement le robinet de vidange situé sous le réservoir. Inclinez le compresseur pour évacuer toute l'humidité. Refermez le robinet après vidange. Portez des lunettes de sécurité.

Puis utiliser ce compresseur pour la peinture ?

Oui, mais uniquement avec des peintures non inflammables et dans un endroit bien ventilé. Respectez une distance de sécurité d'au moins 6,1 m entre le compresseur et la zone de pulvérisation. Portez un masque respiratoire adapté.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation électrique, le fusible/disjoncteur, et que l'interrupteur est sur MARCHE. Si le moteur est chaud, attendez qu'il refroidisse (limiteur thermique). Si le problème persiste, contactez un service après-vente agréé.

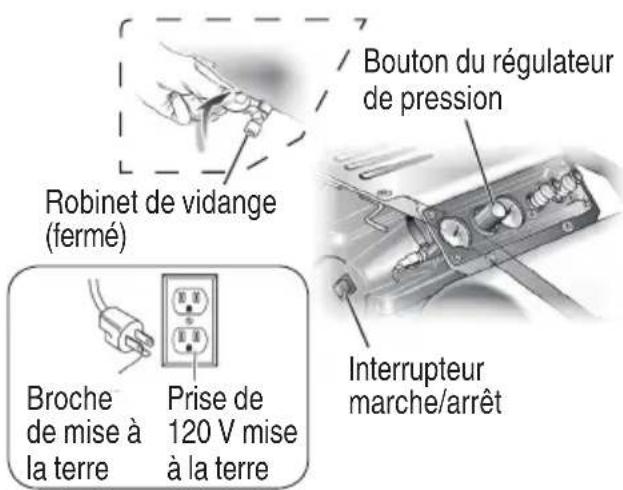

Comment régler la pression de sortie ?

Tirez sur le bouton du régulateur de pression, tournez-le dans le sens horaire pour augmenter la pression ou antihoraire pour la diminuer. Appuyez pour verrouiller. La pression s'affiche sur le manomètre du régulateur.

Quel type de câble de rallonge utiliser ?

Utilisez un câble à 3 fils avec mise à la terre, de calibre adapté à la distance (voir tableau dans la notice). Pour 50 pieds, utilisez du calibre 14 AWG minimum. Évitez les câbles endommagés.

Le compresseur est-il lubrifié ?

Non, ce modèle est sans huile. Les roulements sont lubrifiés à vie. Aucune lubrification supplémentaire n'est nécessaire.

Comment tester la soupape de sécurité ?

Avant chaque utilisation, tirez doucement sur l'anneau de la soupape pour vérifier qu'elle se déplace librement. Ne pas utiliser le compresseur si la soupape est bloquée. Faites-la remplacer par un centre agréé.

Quelle est la capacité du réservoir ?

Le réservoir a une capacité de 8 gallons (30,2 litres). Il doit être vidé quotidiennement pour éviter la corrosion.

Puis-je utiliser un outil pneumatique nécessitant plus de 5 CFM ?

Ce compresseur fournit 5,0 CFM à 90 PSI. Pour un fonctionnement optimal, le besoin de l'outil ne doit pas dépasser 80 % de cette valeur (soit 4 CFM). Vérifiez les spécifications de votre outil.

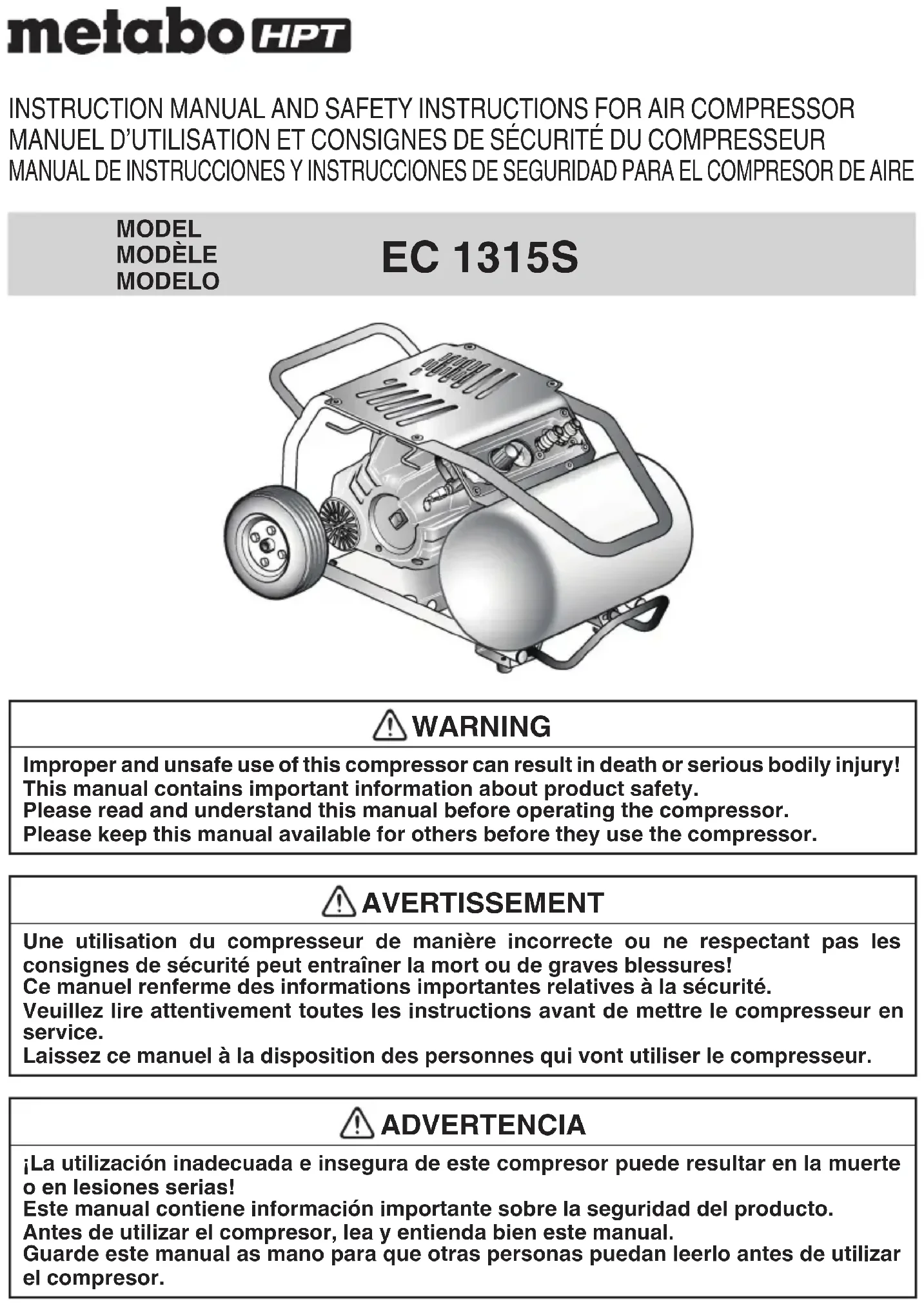

MODE D'EMPLOI EC1315S HiKOKI

Une utilisation du compresseur de manière incorrecte ou ne respectant pas les consignes de sécurité peut entraîner la mort ou de graves blessures!

Ce manuel renferme des informations importantes relatives à la sécurité.

Veuillez lire attentivement toutes les instructions avant de mettre le compresseur en service.

Laissez ce manuel à la disposition des personnes qui vont utiliser le compresseur.

ADVERTENCIA

Lire attentivement toutes les instructions de fonctionnement, les consignes de sécurité et les mises en garde contenues dans ce manuel avant de faire fonctionner le compresseur ou de procéder à son entretien.

La majorité des accident résultant de l'utilisation ou de l'entretien du compresseur sont dus au non respect des consignes et règles de sécurité élémentaires. En identifiant à temps les situations potentiellement dangereuses et en observant les consignes de sécurité appropriées, on évite bien souvent des accidents.

Les consignes élémentaires de sécurité sont décrites dans la section « SÉCURITÉ » de ce manuel ainsi que dans les sections renfermant les instructions d'utilisation et d'entretien.

Les situations dangereuses à éviter pour prévenir tout risque de blessure grave ou de dommages de la machine signalées par des « AVERTISSEMENT » sur le compresseur et dans el manuel d'utilisation.

Ne jamais utiliser le compresseur d'une manière autre que celles spécifiquement recommandées par metabo HPT, à moins de s'être préalablement assuré que l'utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

SIGNIFICATION DU VOCABULAIRE DE SIGNALISATION

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si ignorées, pourraient entraîner la mort ou des blessures graves.

PRÉCAUTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.

REMARQUE souligne une information essentielle.

SIGNIFICATION DES SYMBOLES

Symboles

Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signification avant d'utiliser l'outil. L'interprétation correcte de ces symboles vous permettra d'utiliser le compresseur au mieux et plus sécuritairement.

	⚠ AVERTISSEMENTPour réduire tout risque de blessure,l'utilisateur doit lire le mode d'emploi.		[Risque d'incendie ou d'explosionNe pas pulvériser de liquide infl ammable dans un espace confi né. La zone de pulvérisation doit être bien aérée. Ne pas fumer pendant la pulvérisation ni ne pulvériser en présence d'étincelles ou de fl ammes. Garder les compresseurs aussi loin que possible de la zone de pulvérisation, à au moins 15 pieds (4,5 mètres) de la zone de pulvérisation et de toutes les vapeurs explosives.
V	Volts
A	Ampères
Hz	Hertz
~	Courant alternatif
	Alerte de conditions humidesNe pas exposer à la pluie ni n'utiliser dans des endroits humides.		Risque de choc électriqueTension dangereuse : débrancher de la source d'alimentation avant de procéder à l'entretien.Le compresseur doit être mis à la terre.
	Protection oculairePorter une protection oculaire certifi ée conforme à la norme ANSI Z87.1.		Surface chaudePour réduire les risques de blessures ou de dommages, éviter tout contact surface chaude.
	Alerte de sécuritéPrécautions qui concernent votre sécurité.		Risque auditifPorter toujours un serre-tête antibruit l'utilisation de ce compresseur. Autrement, une perte auditive pourrait être possible.
	Risque d'éclatementNe pas régler le régulateur pour obtenir une pression de sortie supérieure à la pression maximale indiquée sur l'accessoire. Ne pas utiliser à une pression supérieure à la pression maximale nominale de ce compresseur.		Risque respiratoireL'air obtenu directement du compresseur d'air ne doit jamais être utilisé pour fournir destiné à la consommation humaine.

SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DU COMPRESSEUR

AVERTISSEMENT:

Une utilisation du compresseur de manière incorrecte ou qui ne respecte pas les consignes de sécurité peut entraîner la mort ou de graves blessures. Pour éviter tout danger, observer ces consignes élémentaires de sécurité:

BIEN LIRE TOUTES LES INSTRUCTIONS

1. NETOUCHEZ PAS LES PARTIES EN MOUVEMENT.

Ne posez jamais les mains, les doigts ou toutes autres parties du corps à proximité des parties en mouvement du compresseur.

Ne jamais insérer vos doigts ou des objets dans le carter du ventilateur. Telles actions sont très dangereuses et portent shocks électriques.

2. NE JAMAIS FAIRE FONCTIONNER LE COMPRESSEUR SI TOUS LES GARDES PROTECTEURS NE SONT PAS EN PLACE.

Ne jamais faire fonctionner le compresseur si tous les gardes protecteurs ou dispositifs de sécurité ne sont pas en place et en bon état. Si une opération d'entretien ou de réparation nécessite le démontage d'un garde protecteur ou d'un dispositif de sécurité, bien tous les remonter avant de remettre le compresseur en marche.

3. PORTEZ TOUJOURS DES PROTECTIONS.

Porter impérativement des lunettes de protection homologuées conformes à la norme ANSI Z87.1 avec protections latérales ou une protection oculaire équivalente. Ne dirigez jamais l'air comprimé vers des personnes ou parties du corps. Utilisez des protections auriculaires adéquates à cause du bruit important provoqué par le flux d'air durant le drainage.

4. SE PROTÉGER CONTRE LES DÉCHARGES ÉLECTRIQUES.

Empêcher tout contact du corps avec les surfaces mises à la terre, par exemple les tuyaux, radiateurs, plaques de cuisson et enceintes de réfrigération.

Ce compresseur d'air doit être adéquatement mis à la terre. Ne jamais exposer le compresseur à la pluie. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée.

Pour réduire le risque de décharge électrique, ne retirez pas le carter.

5. DÉBRANCHER LE COMPRESSEUR.

Toujours débrancher le compresseur de sa source d'alimentation et évacuer l'air comprimé de son réservoir avant toute opération de réparation, d'inspection, d'entretien, de nettoyage, de remplacement ou de vérification des pièces.

6. ÉVITER TOUTE MISE EN MARCHE ACCIDENTELLE.

Ne pas transporter le compresseur alors qu'il est encore raccordé à sa source d'alimentation ou que le réservoir d'air comprimé est plein. Assurez-vous que l'interrupteur d'alimentation est sur la position « OFF » avant de raccorder le compresseur à sa source d'alimentation.

7. ENTREPOSER CORRECTEMENT LE COMPRESSEUR.

Lorsqu'il n'est pas utilisé, le compresseur doit être stocké à l'intérieur dans un endroit sec et à l'abri du gel. Veiller à ce qu'il soit hors de portée des enfants. Fermer à clé le local d'entreposage.

8. MAINTENIR L'AIRE DE TRAVAIL PROPRE.

Une aire de travail encombrée augemente les risque d'accident. La débarrasser des outils inutiles, débris, meubles, etc.

9. PRETEZ UNE ATTENTION PARTICULIERE AUX CONDITIONS ENVIRONNEMENTALES.

La zone de travail doit être bien éclairée et correctement aérée.

Faites fonctionner le compresseur dans un espace ouvert à au moins 18 pouces (457 mm) de tout mur ou objet susceptibles de restreindre le flux d'air frais vers les ouvertures d'aération. Ne placez pas de chiff ons ou d'autres objets sur ou à proximité de ces ouvertures.

Risque d'incendie ou d'explosion. Ne portez pas et n'utilisez pas le compresseur ou tout autre dispositif électrique à proximité de la zone d'intervention du spray. N'utilisez pas le compresseur en présence de liquide ou de gaz infl ammables.

Ne positionnez jamais d'objet contre ou sur le compresseur.

Lorsqu'il est en service, le compresseur produit des étincelles. Ne l'utilisez jamais dans les lieux où se trouvent des laques, peintures, carburants, solvants, de l'essence, du gaz, des agents collants ou matières combustibles ou explosives.

Faites toujours fonctionner le compresseur dans une position stable et sécurisée pour éviter un déplacement accidentel de l'appareil. Ne faites jamais fonctionner le compresseur sur un toit ou tout autre endroit en hauteur. N'utilisez jamais le compresseur sur une échelle ou un support instable. Utilisez un tuyau d'air supplémentaire pour atteindre les endroits élevés.

Ce compresseur contenant certains composants susceptibles de produire des arcs ou des étincelles, s'il se trouve dans un garage, il doit être placé dans une pièce ou un espace prévu à cet effet et doit être à 18 pouces (457 mm) ou plus au-dessus du sol.

10. ÉLOIGNEZ AUTANT QUE POSSIBLE LES COMPRESSES PULVERISATION.

Risque d'incendie ou d'explosion. Ne pulvérisez pas de liquide inflammable dans un espace confiné. La zone de pulvérisation doit être bien aérée. Ne pas pendant la pulvérisation, ni ne pulvérisez en présence d'étincelles ou de flammes. Utilisez un tuyau de pistolet pulvérisateur d'au moins 25 pieds (7,6 m) de long et éloignez le compresseur/moteur d'au moins 20 pieds (6,1 m) des vapeurs d'explosif. N'utilisez pas ce compresseur d'air pour pulvériser des produits chimiques. Vos poumons pourraient souff rir des lésions suite à l'inhalation des fumées toxiques.

Un masque filtrant peut s'avérer nécessaire dans les environnements poussiéreux ou lors de la pulvérisation de peinture. Ne le transportez pas en peignant.

11. ÉLOIGNER LES ENFANTS.

Ne pas laisser les visiteurs toucher au cordon de rallonge du compresseur.

Tous les visiteurs devront se tenir suffisamment éloignés de l'aire de travail.

12. SE VÊTIR CORRECTEMENT.

Ne porter ni vêtements lâches ni bijoux. Ils pourraient se prendre dans les pièces mobiles.

Porter un coiffe recouvrant les cheveux longs.

13. FAIRE ATTENTION AU CORDON.

Ne jamais tirer brusquement sur le cordon pour le débrancher.

Tenir le cordon loin des sources de chaleur, de graisse et des surfaces tranchantes.

14. ENTRETENIR LE COMPRESSEUR AVEC SOIN.

Veuillez effectuer la maintenance conformément à la page 37.

Inspector régulièrement les cordons et, s'ils sont endommagés, les faire réparer dans un centre de autre service après-vente agréé. Inspector périodiquement les cordons de rallonge et les faire réparer s'ils sont endommagés.

15. CORDONS DE RALLONGE POUR UTILISATION À L'EXTÉRIEUR.

Si l'outil doit être utilisé dehors, utiliser exclusivement des cordons de rallonge conçus pour l'extérieur et identifi és comme tels.

16. FAITES TOUJOURS ATTENTION.

Prêtez attention à ce que vous faites. Travaillez en connaissance de cause et avec du bon sens. Ne restez pas debout sur le compresseur. Ne laissez pas le compresseur fonctionner sans surveillance. N'utilisez pas le compresseur en cas de fatigue. N'utilisez jamais le compresseur sous l'effet de l'alcol, de dragues zu de nédemands avec risque de somnolence.

17. CONTRÔLER LES PIÉCES ENDOMMAGÉES ET fumeZLES FUITES D'AIR.

Avant de continuer à utiliser le compresseur, inspecter attentivement les protections ou autres pièces endommagées pour s'assurer que le compresseur pourra fonctionner correctement et effectuer le travail pour lequel il est conçu. Vérifiez l'alignement et le couplage des pièces mobiles, la présence de pièces brisées, le montage, les fuites d'air et tout autre élément susceptible d'altérer le bon fonctionnement. Les protections ou autre composant endommagé doivent être réparés selon les règles de l'art ou remplacés par un centre de service après-vente autorisé metabo HPT.

Tous les switches doivent être rémplacés par un centre de service après-vente autorisé metabo HPT. Ne utiliser pas le compresseur si le switch est bloqué et on ne peut pas le positionner en position on/off.

18. N'UTILISEZ JAMAIS LE COMPRESSEUR POUR DES APPLICATIONS AUTRES QUE CELLES SPECIFIEES.

N'utilisez jamais le compresseur pour des applications autres que celles spécifiées dans le manuel d'instructions.

Suivez toutes les consignes de sécurité de ce mode d'emploi et les instructions du fabricant dans le manuel d'application.

N'utilisez jamais l'air comprimé pour la respiration/respiration artifi cielle.

19. MANIPULER LE CORRECTEMENT.

Faire fonctionner le compresseur conformément aux instructions de ce manuel. Ne jamais laisser les enfants, les personnes non familiarisées avec son fonctionnement ou toute personne non autorisée utiliser le compresseur.

20. MAINTENEZ TOUS LES BOULONS, VIS ET GARDES PROTECTEURS FERMEMENT EN PLACE.

Maintenez tous les boulons, vis et gardes protecteurs fermement serrés. Vérifi er périodiquement le serrage.

21. MAINTENIR L'ÉVENT D'AÉRATION DU MOTEUR PROPRE.

L'évent d'aération du moteur doit rester propre en permanence de façon à ce que l'air puisse circuler librement. Contrôler fréquemment l'accumulation de poussière.

22. FAIRE FONCTIONNER LE COMPRESSEUR À LA TENSION NOMINALE.

Faire fonctionner le compresseur à la tension spécifiée sur la plaque signalétique.

Si le compresseur est utilisé à une tension supérieure à la tension nominale, il en résultera une vitesse de rotation du moteur anormalement élevée risquant d'endommager le compresseur et de griller le moteur.

Si le compresseur est raccordé à un circuit protégé par fusible, utilisez des fusibles temporisés. Les fusibles temporisés sont marqués d'un « D » au Canada et d'un « T » aux États-Unis.

23. NE JAMAIS UTILISEER UN COMPRESSEUR DÉFECTUEUX OU DONT LE FONCTIONNEMEST ANORMAL.

Si vous constatez que le compresseur fonctionne de manière inhabituelle, émet des bruits ou vibrations étranges ou semble défectueux, cessez immédiatement de l'utiliser et sollicitez sa réparation auprès d'un service après-vente metabo HPT agréé.

24. VÉRIFIEZ LA PRESSION D'AIR DES PNEUS.

Les pneus peuvent éclater si la pression d'air est trop élevée. Vérifi ez les pneus avec un manomètre avant toute utilisation et pendant le gonflage des pneus. La pression d'air appropriée est indiquée sur le côté de chaque pneu.

COMPRESSEUR UTILISER EXCLUSIVEMENT DES PIÈCES DE RECHANGE metabo HPT D'ORIGINE.

L'utilisation de pièces de rechange autres que celles fabriquées par metabo HPT peut entraîner l'annulation de la garantie et être la cause d'un mauvais fonctionnement et des blessures en résultant. Les pièces d'origine metabo HPT sont disponible auprès de son distributeur.

26. NE MODIFIEZ PAS LE COMPRESSEUR.

Ne modifiez pas le compresseur. Ne pas percer, souder, réparer ou modifier les réservoirs d'air. Ne pas faire des ajustements à des composants qui contrôlent la pression du réservoir. Ne pas apporter de modifications aux réglages d'usine de la pression de fonctionnement. Ne le mettez pas en service à une pression ou une vitesse excessive par rapport aux recommandations du fabricant. Contactez toujours le centre de service après-vente agréé metabo HPT pour toutes les réparations. Une modification non autorisée peut non seulement compromettre les performances du compresseur mais aussi provoquer des accidents ou blessures au personnel chargé des réparations et ne possédant pas les connaissances et la compétence technique requises pour effectuer correctement les interventions de réparation.

27. ÉTEIGNEZ L'INTERRUPTEUR D'ALIMENTATION LORSQUE LE COMPRESSEUR N'EST PAS UTILISÉ.

Lorsque le compresseur n'est pas utilisé, éteignez l'interrupteur d'alimentation, débranchez la fi che de la source d'alimentation et ouvrez le robinet de vidange pour évacuer l'air comprimé provenant du réservoir.

NE TOUCHEZ JAMAIS LES SURFACES CHAUDES.

Pour écarter tout risque de brûlure, ne touchez p le tuyau d'alimentation, le clapet de retenue ou la pompe.

Ces zones peuvent rester chaudes pendant au moins 45 minutes après avoir éteint le compresseur. Laissez le compresseur refroidir avant de le dépanner.

29. NE DIRIGEZ JAMAIS LE JET D'AIR VERS DES PARTIES DU CORPS.

Risque de blessure. Ne dirigez pas le jet d'air sur des personnes ou des animaux.

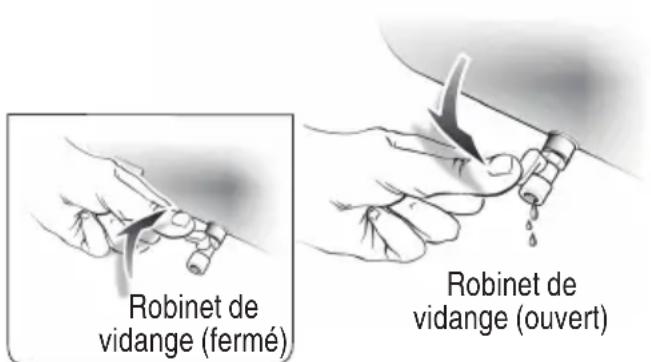

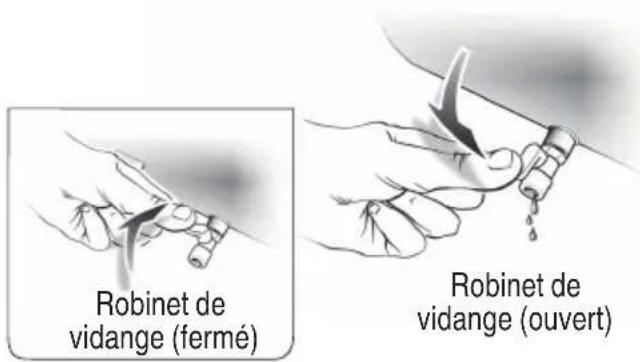

30. VIDEZ LE RESERVOIR.

Risque d'explosion. L'eau se condense dans le réservoir d'air. S'il n'est pas vidé, le réservoir d'air est corrodé et usé par l'eau qui l'expose à des risques de ruptures.

Videz le réservoir tous les jours et toutes les 4 heures d'utilisation. Pour vidanger le réservoir d'air, ouvrez lentement les soupapes et inclinez le compresseur pour vider l'eau accumulée.

Éloignez le visage et d'autres parties du corps de la sortie de vidange.

Portez des lunettes de sécurité ANSI Z87.1 avec protections latérales lors de la vidange, car des débris peuvent être projetés sur votre visage.

31. NE PAS ARRÊTER LE COMPRESSEUR EN TIRANT SUR LA FICHE.

Cela pourrait endommager l'appareil.

Utilisez l'interrupteur d'alimentation.

32. VERIFIEZ QUE LA PRESSION DE SORTIE DU COMPRESSEUR EST PROGRAMMEE À UNE VALEUR INFERIEURE A LA PRESSION DE FONCTIONEMENT MAXIMALE DE L'INSTRUMENT.

Une pression de l'air excessive provoque un danger d'explosion.

Contrôlez la pression maximale nominale indiquée par le fabricant pour les instruments pneumatiques et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser la valeur nominale maximale.

33. LA VANNE DE SECURITE DOIT FONCTIONNER CORRECTEMENT.

Risque d'explosion. Avant de démarrer le compresseur, tirez l'anneau sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne correctement. Si la soupape de sûreté ne fonctionne pas correctement, cela présente un risque de surpression pouvant rompre le réservoir d'air ou provoquer une explosion. Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne bouge pas librement. Ayez toute soupape de sécurité défectueuse remplacée par un centre de service agréé metabo HPT.

34. L'UTILISATION DE CE PRODUIT EXPOSE L'OPERATEUR A DES PRODUITS CHIMIQUES SIGNALES PAR L'ETAT DE LA CALIFORNIE.

La poussière produite par cet appareil contient des substances chimiques qui, sur la base de ce que sait l'Etat de la Californie, causent l'apparition de cancers, de défauts congénitaux ou d'autres lésions à l'appareil reproducteur. Voici quelques exemples de ces substances chimiques:

- composés contenus dans les fertilisants

- composés contenus dans les insecticides, les herbicides et pesticides

- l'arsenic et le chrome contenus dans le bois traité chimiquement

Pour réduire l'exposition à ces produits chimiques, il est impératif de porter des équipements homologués de protection individuelle, comme les masques de protection anti-poussière spécifiquement conçus pour bloquer les particules microscopiques. L'utilisation de ce produit espose l'opérateur à des produits chimiques qui, sur la base de ce que sait l'Etat de la Californie, causent l'apparition de cancers, de défauts congénitaux ou d'autres lésions à l'appareil reproducteur. Eviter de respirer les vapeurs et la poussière et se laver soigneusement les mains après l'utilisation. Ce produit contient des substances chimiques, y compris du plomb qui sur la base de ce que sait l'Etat de la Californie, causent l'apparition de cancers, de défauts congénitaux ou d'autres lésions à l'appareil reproducteur. Se laver les mains après toute manipulation.

35. PROTÉGER LES CONDUITES DE MATÉRIAUX ET LES CONDUITES D'AIR CONTRE LES DOMMAGES OU LES PERFORATIONS.

Garder le tuyau et le cordon d'alimentation à l'écart des objets tranchants, des déversements de produits chimiques, de l'huile, des solvants et des sols mouillés.

de la pression

36. VÉRIFIER SI LES TUYAUX SONT FLÉTRIS OU USÉS AVANT CHAQUE UTILISATION, EN S'ASSURANT QUE TOUS LES BRANCHEMENTS SONT SÉCURITAIRES.

Ne pas utiliser si un défaut est trouvé. Acheter un nouveau tuyau ou solliciter un examen ou une réparation à un centre de service autorisé.

37. RELÂCHER LENTEMENT LA PRESSION DANS LE SYSTÈME.

La poussière et les débris peuvent être nocifs.

38. GARDER L'EXTÉRIEUR DU COMPRESSEUR SEC, PROPRE ET EXEMPT D'HUILE ET DE GRAISSE.

Toujours utiliser un chiffon propre pour le nettoyage. Ne jamais utiliser de liquide de frein, d'essence, de produit à base de pétrole ou un quelconque solvant puissant pour nettoyer l'appareil. Le respect de cette règle réduira le risque de détérioration du plastique de l'enceinte.

39. SI LE PRODUIT EST CONNECTÉ À UN CIRCUIT PROTÉGÉ PAR DES FUSIBLES, utiliser des fusibles temporisés avec ce produit.

1. S'ASSURER QUE LE TUYAU EST EXEMPT D'OBSTRUCTIONS OU D'ACCROCS.

Les tuyaux enchevêtrés ou emmêlés peuvent entraîner une perte d'équilibre ou de stabilité et peuvent être endommagés.

1. NE JAMAIS LAISSER UN COMPRESSEUR SANS SURVEILLANCE AVEC LE TUYAU D'AIR FIXÉ.

2. NE PAS UTILISER CE COMPRESSEUR EN L'ABSENCE D'ÉTIQUETTE D'AVERTISSEMENT LISIBLE.

3. CESSER D'UTILISER UN COMPRESSEUR OU UN TUYAU QUI FUIT OU QUI NE FONCTIONNE PAS CORRECTEMENT.

4. TOUJOURS DÉBRANCHER L'ALIMENTATION EN AIR ET L'ALIMENTATION ÉLECTRIQUE AVANT D' EFFECTUER DES RÉGLAGES, DE DÉPANNER UN COMPRESSEUR OU SI LE COMP N'EST PAS UTILISÉ.

5. NE PAS ESSAYER DE TIRER OU DE TRANSPORTER LE COMPRESSEUR EN TENANT LE TUYAU.

6. VOTRE OUTIL PEUT NÉCESSITER UNE PLUS GRANDE CONSOMMATION D'AIR QUE CE COMPRESSEUR EST CAPABLE DE FOURNIR.

7. INSPECTER PÉRIODIQUEMENT LES CORDONS ET LES TUYAUX DU COMPRESSEUR ET, S'ILS SONT ENDOMMAGÉS, LES FAIRE RÉPARER PAR LE CENTRE DE SERVICE AUTORISÉ LI PROCHE. TOUJOURS RESTER CONSCIENT DE L'EMPLACEMENT DES CÂBLES.

Le respect de cette règle réduira le risque d'un choc électrique ou d'un incendie.

1. NE JAMAIS UTILISER UN ADAPTATEUR ÉLECTRIQUE AVEC LA FICHE MISE À LA TERRE.

2. VÉRIFIER LES PIÈCES ENDOMMAGÉES. AVANT D'UTILISER DAVANTAGE LE COMPRESSEUR OU L'OUTIL PNEUMATIQUE, EXAMINER SOIGNEUSEMENT LES CARTERS DE PROTECTION OU AUTRES PIÈCES QUI SONT ENDOMMAGÉS AFIN DE DÉTERMINER S'ILS FONCTIONNENT CORRECTEMENT ET S'ILS REMPLISSENT LES FONCTIONS PRÉVUES.

EVEFIER L'ALIGNEMENT OU LE GRIPPAGE DES PIÈCES MOBILES, TOUTE RUPTURE DE PIÈCES OU MONTURES, ET TOUTE AUTRE SITUATION POUVANT AFFECTER SON FONCTIONNEMENT. UN CARTER DE PROTECTION OU UNE AUTRE PIÈCE ENDOMMAGÉS DOIVENT ÊTRE CORRECTEMENT RÉPARÉS OU REMPLACÉS PAR UN CENTRE DE SERVICE AUTORISÉ.

Le respect de cette règle réduira le risque de choc, d'incendie ou de blessures graves.

AVERTISSEMENT

L'utilisation d'un compresseur peut provoquer la projection de corps étrangers dans les yeux, ce qui peut entraîner de graves lésions oculaires. Avant de commencer à utiliser le compresseur, toujours porter des lunettes à coques, des lunettes de sécurité avec écrans latéraux ou un écran facial intégral, lorsque nécessaire. Nous recommandons d'utiliser un masque facial à champ de vision élargi plutôt que des lunettes de vue ou des lunettes de sécurité standard munies d'écrans latéraux. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1.

PIÈCES DE RECHANGE

Pour les réparations, utiliser uniquement des pièces de rechange identiques aux pièces remplacées.

Confier toute réparation à un centre de service après-vente metabo HPT agréé.

SÉCURITÉ ÉLECTRIQUE

CORDONS PROLONGATEURS

1. Utiliser seulement un cordon prolongateur à 3 fils doté d'une fi che de terre tripolaire branchée sur une prise à 3 trous compatible avec la fi che du compresseur.
2. Lorsque le compresseur est utilisé à une distance considérable de la source d'alimentation, utiliser un cordon prolongateur assez lourd pour transporter le courant que le compresseur utilisera.

Un cordon prolongateur de causera une baisse de la tension de ligne, entraînant une perte de puissance et provoquant la surchauff e du moteur. Utiliser le tableau fourni ci-dessous pour déterminer le calibre de fi l minimum requis pour un cordon prolongateur.

1. Seuls les cordons à gaine ronde répertoriés par Underwriter's Laboratories (UL) doivent être utilisés.

** Intensité nominale (sur la plaque signalétique du compresseur)
0-2,0	2,1-3,4	3,5-5,0	5,1-7,0	7,1-12,0	12,1-16,0

Longueur du cordon		Calibre du fil (A.W.G.)
25'	14	14	14	14	14	14
50'	14	14	14	14	14	12
100'	14	14	14	12	10	-

** Utilisé sur un circuit de calibre 12 - 20 ampères.
REMARQUE : AWG = calibre de fil américain

1. Lorsque le compresseur est utilisé à l'extérieur, un cordon prolongateur conçu pour un usage en extérieur est requis. Cela est indiqué par les lettres « W-A » sur la gaine du cordon.

2. Avant d'utiliser un cordon prolongateur, l'inspecter pour s'assurer qu'il ne comporte pas de fils lâches ou exposés et une isolation coupée ou usée.

⚠ AVERTISSEMENT :

Conserver le cordon prolongateur à l'écart de l'espace de travail. Positionner le cordon de sorte qu'il ne se retrouve pas coincé dans le bois de construction, l'outil ou d'autres obstacles pendant le travail avec un compresseur. Le non-respect de cette précaution peut causer de graves blessures corporelles.

⚠ AVERTISSEMENT :

Vérifier les cordons prolongateurs avant chaque utilisation. S'ils sont endommagés, les remplacer immédiatement. Ne jamais utiliser le compresseur avec un cordon endommagé, car le contact avec la zone endommagée causer une décharge électrique provoquant de graves blessures corporelles.

REMARQUE : Utiliser des tuvaux d'air plus longs au lieu pacité insuffisante de cordons prolongateurs longs.

Votre compresseur fonctionnera mieux et durera plus longtemps.

Utilisez toujours un tuyau d'air d'au moins 9,5 mm (3/8 po) ou plus évalué à 300 psi.

BRANCHEMENT ÉLECTRIQUE

1. Ce compresseur est alimenté par un moteur électrique de grande précision. Il doit être branché seulement sur une alimentation électrique de 120 V, 60 Hz, c.a. (courant résidentiel standard).
2. Ne pas utiliser ce compresseur sur une source de courant continu (c.c.). Une chute de tension importante causera une perte de puissance et une surchauffe du moteur. Si le compresseur ne fonctionne pas une fois branché dans une prise de courant, revérifi er l'alimentation électrique.

VITESSE ET CÂBLAGE

1. La vitesse à vide du moteur électrique varie selon le modèle et les spécifications. La vitesse du moteur n'est pas constante et diminue en charge ou avec une tension inférieure. Pour la tension, le câblage dans un atelier est tout aussi important que la puissance nominale du moteur.
2. Un cordon destiné uniquement à l'éclairage ne peut pas transporter correctement un moteur de compresseur. Un câble assez lourd pour une courte distance sera trop léger pour une plus grande distance. Un cordon pouvant supporter un compresseur peut ne pas pouvoir supporter deux ou trois compresseurs.

INSTRUCTIONS DE MISE À LA TERRE

1. Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque de choc électrique en fournissant un fil d'évacuation pour le courant électrique. Ce compresseur est équipé d'un cordon électrique doté d'un conducteur de protection et d'une fiche de mise à la terre. La fiche doit être insérée dans une prise adéquate correctement installée et mise à la terre conformément à tous les codes et ordonnances locaux.
2. Ne pas modifier la fiche fournie. Si elle ne peut pas être insérée dans la prise de courant, faire installer une prise adéquate par un électricien qualifié.

⚠ AVERTISSEMENT :

Une mauvaise connexion du conducteur de protection peut entraîner un risque de choc électrique.

1. Il est recommandé de ne jamais démonter le compresseur ou d'essayer de refaire le câblage du système électrique. Les réparations doivent être eff ectuées uniquement par des centres de service après-vente metabo HPT. Si l'on décide de faire la réparation soi-même, bien avoir à l'esprit que le fil de couleur verte est le fil de « terre ». Ne jamais raccorder ce fi I vert à une prise « sous tension ». Si l'on remplace la fiche du cordon d'alimentation, bien raccorder le fi I vert uniquement à la broche de terre (la plus longue) d'une fi che avec mise à la terre.

Vérifiez auprès d'un électricien ou tout autre technicien qualifié si les instructions de mise à la terre ne sont pas entièrement comprises ou en cas de doute quant à savoir si le compresseur est correctement mis à la terre.

1. Tout cordon endommagé ou usé doit être rempla immédiatement.
2. Ce produit est destiné à une utilisation sur un circuit nominal de 120 V et est doté d'une fi che de mise à la terre semblable à la fiche illustrée à la Fig. 1. Brancher seulement le produit à une prise de courant ayant la même configuration que la fiche. Ne pas utiliser d'adaptateur avec ce produit.
3. Ne jamais utiliser un adaptateur électrique avec la fi che mise à la terre.

Boîte de prises avec mise à la terre

avec mise à la terre Broche de mise à la terre Prise de 120 V mise à la terre

Fig. 1

⚠ AVERTISSEMENT:

Éviter tout risque de décharge électrique. Ne jamais utiliser le compresseur avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximité de l'eau, ou dans un environnement susceptible de provoquer des décharges électriques.

CONSERVER CES INSTRUCTIONS ET

LES METTRE À LA DISPOSITION DES PERSONNES QUI VONT UTILISER L'APPAREIL!

UTILISATION ET ENTRETIEN

REMARQUE:

Les informations que vous trouverez dans ce manuel sont conçues pour vous aider à utiliser et à entretenir ce compresseur en toute sécurité.

Certaines illustrations de ce manuel peuvent montrer des détails qui diffèrent de ceux de votre compresseur.

NOM DES PIÈCES

Moteur électrique et pompe du compresseur Roue Interrupteur marche/ arrêt manuel Soupape de sécurité Manomètre du réservoir Poignée Bouton du régulateur de pression Manomètre du régulateur Coupleurs rapides Poignée Réservoir Poignée télescopique Pied en caoutchouc Robinet de vidange

Fig. 2

SPÉCIFICATIONS

Modèle EC 1315S
Moteur Moteur universel monophasé
Alimentation Monophasée. 120 V AC 60 Hz
Puissance nominale 1,5 CV (1,12 kW)
Courant 13,5 A
Contenance du réservoir 8 gal. (30,2 L)
Pression maximale 225 PSI (15,5 bars)
Refoulement d'air libre	à 40 PSI (2,8 bar) 6,3 CFM	(178,2 L/min)
	à 90 PSI (6,2 bar) 5,0 CFM	(141,6 L/min)
Lubrication Sans huile
Rapport cyclique S3 50% - 5 minutes ON et 5 minutes OFF

CONNAÎTRE VOTRE COMPRESSEUR

Avant tenter d'utiliser ce produit, il faut se familiariser avec toutes les caractéristiques de fonctionnement et les règles de sécurité. (Fig. 2)

MOTEUR UNIVERSEL SANS HUILE

Votre compresseur est doté de roulements lubrifiés en permanence.

INTERRUPTEUR MARCHE/ARRÊT

Cet interrupteur sert à démarrer ou à arrêter le compresseur. Le fait de déplacer l'interrupteur en position (ON) fournit une alimentation automatique au pressostat qui permet au moteur de démarrer lorsque la pression du réservoir d'air est inférieure à la pression d'amorçage réglée en usine. En position (ON), le pressostat arrête le moteur lorsque la pression du réservoir d'air atteint la pression d'amorçage réglée en usine. Le fait de déplacer l'interrupteur en position (OFF) permet de couper l'alimentation du moteur et d'arrêter le compresseur.

MOTEUR ÉLECTRIQUE ET POMPE DU COMPRESSEUR

Le moteur sert à alimenter la pompe. Le moteur électrique est doté d'un limiteur de surcharge thermique. Si le moteur surchauffe pour quelque raison que ce soit, la surcharge thermique coupe l'alimentation, ce qui empêche le moteur d'être endommagé. Attendez que le moteur ait refroidi. Pompe du compresseur : pour comprimer l'air, le piston se déplace en haut et en bas dans le cylindre. Lors de la course descendante, l'air est aspiré par la soupape d'admission d'air pendant que la soupape d'échappement reste fermée. Lors de la course ascendante, l'air est comprimé, la soupape d'admission se ferme et l'air

comprimé est expulsé par la soupape d'échappement, dans la conduite de refoulement, par le clapet antiretour et dans le réservoir d'air.

SOUPAPE DE SÉCURITÉ

Cette soupape est conçue pour prévenir les défaillances du système en soulageant la pression du système lorsque l'air comprimé atteint un niveau prédéterminé. La soupape est préréglée par le fabricant et ne doit pas être modifiée de quelque façon que ce soit.

ROBINET DE VIDANGE

Le robinet de vidange sert à éliminer l'humidité du réservoir d'air.

MANOMÈTRE DU RÉSERVOIR

Le manomètre du réservoir indique la pression de l'air dans le réservoir.

MANOMÈTRE DU RÉGULATEUR

La pression de conduite actuelle est affichée sur le manomètre du régulateur. Cette pression peut être réglée en tournant le bouton du régulateur de pression.

BOUTON DU RÉGULATEUR DE PRESSION

Utiliser le bouton du régulateur de pression pour régler la quantité d'air qui est envoyée par le tuyau. La pression d'air provenant du réservoir d'air est contrôlée par le bouton du régulateur. Tirez sur le bouton et tournez-le dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer. Lorsque la pression souhaitée est atteinte, appuyez sur le bouton pour le verrouiller. Suivre les instructions d'utilisation de l'outil pour la plage de pression recommandée.

RÉSERVOIR D'AIR

Le réservoir sert à emmagasiner l'air comprimé.

COUPLEUR RAPIDE

La sortie sert à brancher le tuyau d'air NPT 1/4 po.

LIMITEUR DE SURCHARGE

Ce compresseur est équipé d'un limiteur de surcharge thermique qui éteint automatiquement le compresseur en cas de surchauff e. Si le moteur s'éteint à plusieurs reprises, vérifier d'abord les causes possibles suivantes : Basse tension depuis la prise de courant. Manque de ventilation adéquate ou température extérieure ou ambiante trop élevée. Cordon prolongateur trop long ou fil de calibre incorrect utilisé.

Pour réinitialiser le compresseur :

(1) Éteindre le compresseur.
(2) Débrancher le compresseur et le laisser refroidir pendant 30 minutes.
(3) Brancher le compresseur dans une prise homologuée.
(4) Allumer le compresseur.

RAPPORT CYCLIQUE :

Pour éviter la surchauffe du mote compresseur est conçu pour un fonctionnement intermittent, comme indiqué sur la plaque signalétique : S3 50 signifi e 5 minutes ON et 5 minutes OFF. Si le temps de fonctionnement du compresseur dépasse le rapport cyclique S3 50, l'application nécessite plus d'air que ce que le compresseur est capable de fournir. Pour garantir les performances de l'outil, le SCFM du compresseur doit dépasser de 20% l'exigence CFM de l'outil.

ASSEMBLAGE

DÉSEMBALLAGE

Ce produit a été expédié entièrement assemblé.

Retirer soigneusement le compresseur et tous les accessoires de la boîte. S'assurer que tous les articles énumérés sur le bordereau d'expédition sont inclus.
○ Examiner soigneusement le compresseur pour s'assurer que rien n'a été cassé ou endommagé au cours du transport.
○ Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examiné le compresseur et avoir procédé à un essai de fonctionnement satisfaisant.

BORDEREAU D'EXPÉDITION

• Compresseur
• Manuel d'instructions

⚠ AVERTISSEMENT :

S'il manque des pièces, ne pas faire fonctionner le compresseur avant de remplacer les pièces manquantes. Le non-respect de cette précaution pourrait causer de possibles graves blessures corporelles.

⚠ AVERTISSEMENT :

Ne pas essayer de modifier ce compresseur ou de créer des accessoires non recommandés pour l'utilisation avec ce compresseur. De telles altérations ou modifications sont considérées comme un usage abusif et pourraient créer une condition dangereuse, risquant d'entraîner de graves blessures corporelles.

⚠️ PRÉCAUTION :

Ne soulevez pas le compresseur par la poignée télescopique.

FIXATION DU TUYAU

○ Insérez le tuyau dans le coupleur rapide déjà installé sur le compresseur (Fig. 3).

⚠ AVERTISSEMENT :

Ne pas fi xer d'outils à l'extrémité ouverte tuyau avant que le démarrage soit terminé.

○ Serrer fermement l'extrémité ouverte du tuyau; le tenir éloigné de soi-même et des autres.

Bouton du régulateur de pression Coupleurs rapides Manomètre du régulateur Interrupteur marche/arrêt Soupape de sécurité Manomètre du réservoir

Fig. 3

RODAGE DE LA POMPE

○ Vérifi er et serrer tous les boulons, raccords, etc.
○ Tirez sur le bouton du régulateur de pression et tournez-le à fond dans le sens des aiguilles d'une montre pour ouvrir le fl ux d'air. (Fig. 3)
Placer l'interrupteur dans la position ARRÊT (O) et brancher le cordon d'alimentation.
○ Complètement ouvrir le robinet de vidange (Fig. 4).
○ Allumer le compresseur (position MARCHE I) et le faire tourner pendant 10 minutes pour roder les pièces de la pompe.
○ Placer l'interrupteur dans la position ARRÊT (O).
○ Fermer le robinet de vidange (Fig. 4)

Robinet de vidange (fermé) Robinet de vidange (ouvert)

Fig. 4

TRANSPORT

TRANSPORT

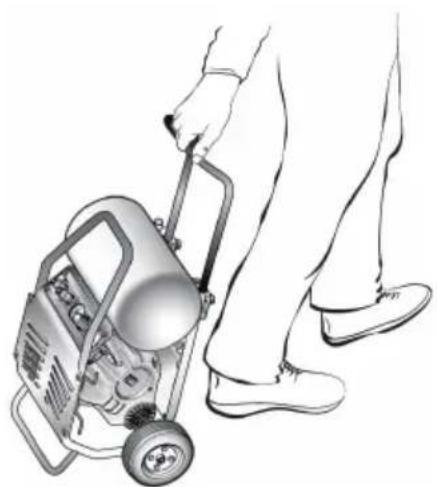

○ Tirez la poignée télescopique jusqu'à ce qu'elle se verrouille en place. (Fig. 5)

La poignée télescopique sert uniquement à tirer l'unité. (Fig. 6)

NE soulevez PAS l'unité par cette poignée.

Pour replier la poignée, appliquez une pression sur les premiers centimètres pour la déverrouiller, puis faites glisser la poignée jusqu'à ce qu'elle s'arrête. (Fig. 5)

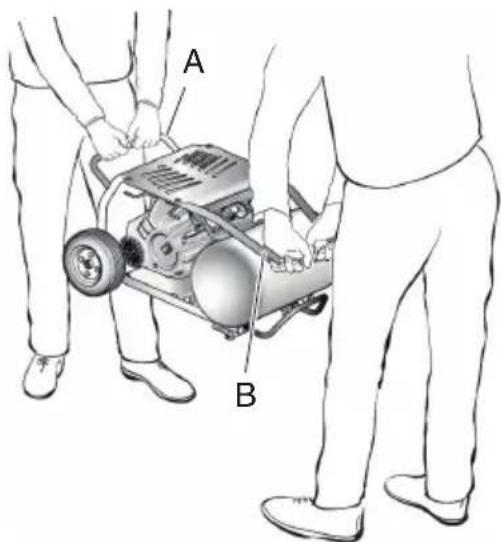

⚠ AVERTISSEMENT :

Deux personnes sont nécessaires pour soulever le compresseur.

N'essayez pas de soulever le compresseur vous-même. Le levage du compresseur est une tâche qui nécessite l'aide d'une autre personne. Le compresseur est soulevé en saisissant les poignées A et B. (Fig. 7)

A B

Fig. 7

○ Lors du transport du compresseur, ne pas faire tomber l'appareil et ne laisser pas l'appareil tomber à partir d'une position verticale.

FONCTIONNEMENT (SUITE)

APPLICATIONS

Les compresseurs sont utilisés dans un éventail d'application de système d'aération.

Faire correspondre les tuyaux, connecteurs, outils pneumatiques et accessoires à la capacité du compresseur.

Ce compresseur peut être utilisé pour les activités répertoriées ci-dessous :

○ Utilisez toujours un tuyau d'air d'au moins 9,5 mm (3/8 po) ou plus évalué à 300 psi.

○ Utilisation d'outils alimentés par air nécessitant moins de 4 SCFM @ 90 PSI.

○ Alimentation de pistolets cloueurs pneumatiques, gonflage de pneus, nettoyage/soufflage par air pressurisé.

⚠ AVERTISSEMENT :

Risque d'éclatement. Une pression d'air trop élevée entraîne un d'éclatement. Vérifi ez la pression nominale maximale du fabricant pour les outils pneumatiques et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser la pression nominale maximale.

⚠ AVERTISSEMENT :

Ne pas laisser la familiarité avec le compresseur et les outils vous faire commettre une imprudence. Ne pas oublier qu'une fraction de seconde d'inattention suffit pour infliger de graves blessures.

⚠ AVERTISSEMENT :

Toujours porter des lunettes à coques ou des lunettes de sécurité avec écran latéral lors du fonctionnement du compresseur. Le non-respect de cette précaution pourrait provoquer la projection d'objets dans vos yeux, ce qui pourrait entraîner de graves blessures.

PRÉCAUTION :

Ne pas utiliser dans un environnement poussiéreux ou autrement contaminé. L'utilisation du compresseur dans ce type d'environnement peut endommager l'appareil.

CONTRÔLE DE LA SOUPAPE DE SÉCURITÉ

Avant de démarrer le compresseur, tirez l'anneau sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne en douceur. Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne bouge pas librement. Ayez toute soupape de sécurité défectueuse remplacée par un centre de service agréé metabo HPT.

⚠ AVERTISSEMENT:

Vider le réservoir pour libérer la pression d'air avant de tirer l'anneau sur la soupape de sécurité.

⚠ AVERTISSEMENT:

Risque d'explosion.

Si la soupape de sûreté ne correctement, cela présente un risque de surpression pouvant rompre le réservoir d'air ou provoquer une explosion.

Soupape de sécurité

Fig. 8

UTILISATION DU COMPRESSEUR

○ Température

Les températures de fonctionnement sont comprises entre 0 et 40°C (32 et 104°F).

PRÉCAUTION :

Ne jamais mettre en marche si la température est inférieure à 0°C (32°F) ou supérieure à 40°C (104°F).

⚠ AVERTISSEMENT :

Toujours s'assurer que l'interrupteur MARCHE/ARRÊT est sur la position ARRÊT (O) et que le manomètre du régulateur indique zéro avant de changer les outils pneumatiques ou de débrancher le tuyau de la sortie d'air. Le non-respect de cette précaution pourrait causer de possibles graves blessures corporelles.

Assurez-vous que le compresseur est positionné comme illustré et que la poignée télescopique n'est pas déployée. (Fig. 9)

fonctionne pas

Fig. 9

⚠️ PRÉCAUTION :

Ne faites pas fonctionner le compresseur lorsqu'il est en position verticale. La position verticale n'est utilisée que lors du rangement du compresseur.

S'assurer que le robinet de vidange du réservoir est fermé (Fig. 10).
S'assurer que l'interrupteur MARCHE/ARRÊT est dans la position ARRÊT (O) et que le compresseur est débranché (Fig. 10).
S'assurer que le bouton du régulateur de pression soit complètement tourné dans le sens antihoraire (Fig. 10).

Robinet de vidange (fermé) Bouton du régulateur de pression Interrupteur marche/arrêt Broche de mise à la terre Prise de 120 V mise à la terre

Fig. 10

S'il n'est pas déjà installé, fi xer le tuyau sur le compresseur.
○ Utilisez toujours un tuyau d'air d'au moins 9,5 mm (3/8 po) ou plus évalué à 300 psi.
○ Connecter les outils alimentés par air au tuyau d'air en insérant la fi che mâle à raccord rapide sur le coupleur rapide à l'extrémité du tuyau (Fig. 11).

Outil pneumatique (non inclus) Fiche mâle à raccord rapide Tuyau d'air avec raccord rapide (non inclus)

Fig. 11

○ Raccorder le cordon d'alimentation à l'alimentation électrique.

REMARQUE: Si le compresseur est raccordé à un circuit protégé par fusible, utilisez des fusibles temporisés.

Les fusibles temporisés sont marqués d'un « D » au Canada et d'un « T » aux États-Unis.

○ Placer l'interrupteur MARCHE/ARRÊT sur la position MARCHE (I).
○ Tourner le bouton du régulateur de pression sur la pression de conduite souhaitée. Tirez sur le bouton et tournez-le dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer. Lorsque la pression souhaitée est atteinte, appuyez sur le bouton pour le verrouiller.

REMARQUE : Avant de brancher ou de débrancher des outils pneumatiques, tourner le bouton du régulateur dans le sens antihoraire pour arrêter le débit d'air.

• Après avoir suivi toutes les précautions de sécurité décrites dans ce manuel et le fabricant dans le manuel de l'outil pneumatique, votre outil pneumatique est maintenant prêt à être utilisé.
  Si un accessoire de gonflage muni d'un raccord rapide est utilisé, vérifi er le débit de l'air avec le bouton du régulateur de pression. Tourner complètement le bouton dans le sens antihoraire arrêtera complètement le débit d'air.

REMARQUE : Toujours utiliser la pression minimale requise pour votre application. Une pression plus élevée que nécessaire videra l'air du réservoir plus rapidement et fera que l'appareil se mettra en marche plus fréquemment.

○ Une fois terminé, toujours vider le réservoir et débrancher l'appareil Ne jamais laisser l'appareil branché et/ou en fonctionnement sans surveillance.

⚠ AVERTISSEMENT :

Consulter le manuel de l'outil pneumatique pour s'assurer que le réglage du régulateur de pression d'air est correct pour un fonctionnement optimal de vos outils pneumatiques. Si vous utilisez un outil pneumatique qui n'est pas inclus dans la liste du contenu de l'emballage (pas nécessairement fourni avec le modèle de compresseur que vous avez acheté), il se peut que votre outil nécessite une consommation d'air supérieure à celle que ce compresseur peut fournir.

Toujours lire le manuel du propriétaire de l'outi pneumatique pour garantir une alimentation en air correcte pour l'outil pneumatique afi n d'éviter d'endommager l'outil ou de risquer de vous blesser.

VIDANGE DU RÉSERVOIR

Pour aider à prévenir la corrosion du réservoir et empêcher l'humidité de pénétrer dans l'air utilisé, le réservoir du compresseur doit être vidé tous les jours.

Pour vider le réservoir : (Fig. 12)

○ Vérifi er que le compresseur est éteint.
En tenant la poignée, incliner le compresseur vers le robinet de vidange pour qu'il soit placé dans une position plus basse.
O Úuvrir le robinet de vidange d'un quart de tour dans le sens antihoraire.
○ Maintenir le compresseur incliné jusqu'à ce que toute l'humidité soit éliminée.
○ Vider l'humidité du réservoir dans un contenant approprié.

REMARQUE : Les condensats sont des matières polluantes qui doivent être éliminées conformément aux règlements locaux.

En cas d'obstruction du robinet de vidange, relâchez toute la pression d'air en tirant sur la soupape de sécurité. Retirer et nettoyer la soupape, puis la réinstaller.

⚠ AVERTISSEMENT :

Débrancher le compresseur d'air et évacuer tout l'air du réservoir avant de procéder à une réparation. Le fait de ne pas dépressuriser le réservoir avant de tenter de retirer la soupape peut causer des blessures graves.

○ Fermer le robinet de vidange d'un quart de tour dans le sens horaire.

Robinet de vidange (fermé) Robinet de vidange (ouvert)

Fig. 12

FIN DU FONCTIONNEMENT/ENTREPOSAGE

○ Placer l'interrupteur MARCHE/ARRÊT sur la position ARRÊT.
Débranchez le cordon d'alimentation de la prise murale et enroulez-le autour du crochet sur le côté du compresseur pour éviter tout dommage lorsqu'il n'est pas utilisé.
Ouvrir le robinet de vidange qui se trouve sous la partie inférieure du réservoir (Fig. 12). La pression du réservoir doit être en dessous de 10 psi lors de la vidange du réservoir.

⚠ AVERTISSEMENT:

Risque d'explosion. Si le réservoir est corodé, des pannes risquent de survenir. L'eau se condense à l'intérieur du réservoir d'air. Si ce dernier n'est pas vidé, il est soumis à la corrosion et à l'usure à cause de l'eau, ce qui risque de provoquer des ruptures. Videz le réservoir tous les jours et toutes les 4 heures d'utilisation. La condensation évacuée contient l'humidité présente dans l'air, des particules abrasives, de la rouille, etc. Pour vider le réservoir, ouvrez lentement la vanne et inclinez le compresseur pour que l'eau accumulée s'écoule. N'approchez pas le visage et les yeux du robinet de vidange.

○ Le tuyau d'air doit être débranché du compresseur et suspendu avec ses extrémités ouvertes tournées vers le bas pour permettre à l'humidité d'être évacuée.
○ Le compresseur et le tuyau doivent être stockés dans un endroit frais, sec, et à l'abri du gel.
○ Le compresseur peut être rangé en position horizontale et verticale.

⚠ AVERTISSEMENT :

Vidangez toujours le réservoir avant de ranger le compresseur en position verticale.

ENTRETIEN

⚠ AVERTISSEMENT :

Utiliser seulement des pièces de rechange identiques pour les réparations. L'usage de toute autre pièce pourrait créer une situation dangereuse ou endommager le produit.

⚠ AVERTISSEMENT :

Toujours porter des lunettes à coques ou des lunettes de sécurité avec écran latéral pendant le fonctionnement du compresseur souffl age de la poussière. Si l'opération est poussièreuse, porter aussi un masque anti-poussière.

⚠ AVERTISSEMENT :

Toujours relâcher toute la pression, débrancher de l'alimentation et laisser l'appareil refroidir avant de nettoyer ou de réparer le compresseur.

ENTRETIEN GÉNÉRAL

De la condensation se forme dans le réservoir d'air à cause de l'humidité ambiante. Cette condensation doit être évacuée chaque jour et/ou toutes les heures, en suivant les instructions fournies dans Vidange du réservoir.

La soupape de sécurité évacue automatiquement l'air si la pression du réservoir d'air dépasse le maximum prédéfini. Vérifier la soupape de sécurité avant chaque utilisation en suivant les instructions fournies dans Contrôle de la soupape de sécurité.

Inspector le réservoir chaque année pour déceler la présence de rouille, de trous imperfections qui pourraient le rendre dangereux.

Éviter d'utiliser des solvants pour nettoyer les pièces en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les différents types de solvants commerciaux et peuvent être endommagés par leur utilisation. Utiliser des chiff ons propres pour retirer la saleté, la poussière, l'huile, la graisse, etc.

⚠ AVERTISSEMENT :

Ne laisser en aucun cas le liquide de frein, l'essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique.

Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

LUBRIFICATION

ou lors du

Tous les roulements de ce compresseur sont lubrifiés avec une quantité suffisante de lubrifiant de qualité supérieure pour la vie de l'appareil dans des conditions normales d'utilisation. Par conséquent, une lubrification additionnelle des roulements n'est pas requise.

Tous les compresseurs de qualité nécessitent à long terme un dépannage ou le remplacement des pièces en raison de l'usure due à une utilisation normale. Pour s'assurer que seules des pièces de rechange authentiques sont utilisées, le dépannage et les réparations doivent être uniquement confiés à un SERVICE APRÈS-VENTE metabo HPT AGRÉE.

REMARQUE : Les spécifications sont susceptibles d'être modifiées sans aucune obligation de la part de metabo HPT.

d'épingle ou d'autres

GUIDE DE DÉPANNAGE

Problème Cause	possible Solution
Le compresseur ne fonctionne pas.	Perte de puissance ou surchauff e.Il n'y a pas d'alimentation électrique fournie au compresseur ou l'interrupteur d'alimentation est sur la position ARRÊT.Un fusible a grillé au niveau de l'alimentation électrique.Un disjoncteur s'est déclenché au niveau de l'alimentation électrique.Surcharge thermique ouverte.Le pressostat est défectueux.Le réservoir est plein d'air.	Vérifi er si le cordon prolongateur est utilisé correctement.S'assurer que le compresseur est branché et que l'interrupteur d'alimentation est sur la position MARCHE.Remplacer le fusible au niveau de l'alimentation électrique.Réinitialiser le disjoncteur au niveau de l'alimentation électrique et déterminer pourquoi le problème s'est produit.Débrancher d'abord le compresseur et attendre qu'il refroidisse. Le moteur redémarrera quand il est froid.Remplacer le pressostat.Le compresseur s'allume lorsque la pression du réservoir baisse jusqu'à la pression d'amorçage.
Le moteur vrombit, mais ne tourne pas ou tourne lentement.	La tension de l'alimentation électrique est basse.Le fi I de calibre ou la longueur du cordon prolongateur ne sont pas corrects.Le bobinage du moteur est court-circuité ou cassé.Le clapet de marche à vide ou le clapet antiretour est défectueux.	Contrôler la tension à l'aide d'un voltmètre.Utiliser le calibre de fi I et la longueur de cordon prolongateur appropriés.Apporter le compresseur à un centre de service.Apporter le compresseur à un centre de service.
Les fusibles grillent ou le disjoncteur se déclenche à plusieurs reprises.	La taille du fusible est incorrecte ou le circuit est surchargé.Le fi I de calibre ou la longueur du cordon prolongateur ne sont pas corrects.Le clapet de marche à vide ou le clapet antiretour est défectueux.	Vérifi er que le fusible ou le disjoncteur au niveau de l'alimentation électrique est de la bonne taille et du bon type. Veiller à utiliser seulement des fusibles temporisés pour éviter de surcharger un circuit, à débrancher d'autres appareils électriques du circuit ou à faire fonctionner le compresseur sur son propre circuit de dérivation.Utiliser le calibre de fi I et la longueur de cordon prolongateur appropriés.Apporter le compresseur à un centre de service.
Le limiteur de surcharge thermique disjoncte à plusieurs reprises.La pression du réservoir d'air diminue lorsque le compresseur s'arrête.	La tension de l'alimentation électrique est basse.Une pièce mal ventilée cause la surchauff e du moteur.Le fi I de calibre ou la longueur du cordon prolongateur ne sont pas corrects.Les branchements sont desserrés ou fuient(raccords, tuyauterie, etc.).Le robinet de vidange est desserré.Le clapet antiretour fuit.	Contrôler la tension à l'aide d'un voltmètre.Déplacer le compresseur dans un endroit bien ventilé.Vérifier le calibre du fil et la longueur du cordon.Contrôler tous les branchements avec de l'eau savonneuse et vérifi er s'il y a des bulles.Serrer tous les branchements desserrés jusqu'à ce que la fuite s'arrête.Serrer le robinet de vidange.Apporter le compresseur à un centre de service.AVERTISSEMENT:Ne pas démonter le clapet antiretour pendant que l'air est dans le réservoir : vider tout l'air du réservoir avant de le démonter.
Il y a une humidité excessive dans la décharge d'air.	Il y a trop d'eau dans le réservoir d'air.L'humidité est élevée.	Vidanger le réservoir pour éliminer l'eau.Déplacer le compresseur dans un endroit moins humide ou utiliser un fi ltre de conduite d'air pour réduire l'évacuation de l'humidité dans le réservoir.
De l'air fuit du compresseur.	Le branchement du tuyau est desserré ou mal scellé.Le tuyau d'air est cassé ou endommagé.	S'assurer que les branchements sont scellés avec du ruban d'étanchéité pour fi letage et serrés.Remplacer le tuyau d'air.
Le compresseur fonctionne en continu.	Le robinet de vidange du réservoir est ouvert.Le pressostat est défectueux.L'utilisation est excessive.	S'assurer que le robinet de vidange du réservoir est fermé.Apporter le compresseur à un centre de service.Réduire le temps de fonctionnement de l'outil; le compresseur n'est pas assez grand pour fournir l'air nécessaire à l'outil.
Le compresseur vibre. Les	boulons de montage du compresseur sont desserrés.	Serrer les boulons de montage.
La sortie d'air est inférieure à la normale.	Les clapets d'aspiration sont cassés.Les branchements fuient.	Apporter le compresseur à un centre de service.Appliquer du ruban d'étanchéité pour fi letage sur le raccord et serrer.
Le bouton du régulateur a une fuite d'air continue.Le régulateur ne ferme pas la sortie d'air.	Le régulateur est endommagé. Apporter le compresseur à un centre de service.

El tanque de aire se utiliza par comprimido.

ACOPLADOR RÁPIDO
