EC28M - Compresseur HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur d'air portable
Marque	HiKOKI
Modèle	EC28M
Alimentation	Monophasée, 120 V AC, 60 Hz
Puissance nominale	0,5 CV (0,37 KW)
Courant nominal	2,8 A
Capacité du réservoir	1 gal (3,8 L)
Pression maximale	125 PSI (8,6 bars)
Débit d'air à 40 PSI (2,8 bar)	1,3 CFM (36,8 L/min)
Débit d'air à 90 PSI (6,2 bar)	0,8 CFM (23,2 L/min)
Lubrification	Sans huile
Moteur	Moteur universel monophasé
Fonctions principales	Source d'air pour cloueuse et agrafeuse pneumatique
Entretien quotidien	Vidanger le réservoir après chaque utilisation ou toutes les 4 heures
Entretien hebdomadaire	Nettoyer le filtre d'admission
Sécurité	Soupape de sécurité, mise à la terre, protection thermique, arrêt automatique
Pièces de rechange	Utiliser exclusivement des pièces d'origine HiKOKI

FOIRE AUX QUESTIONS - EC28M HiKOKI

Comment démarrer le compresseur ?

Assurez-vous que l'interrupteur de pression est sur OFF, branchez la fiche, puis placez l'interrupteur sur ON (AUTO). Le compresseur fonctionnera automatiquement.

Comment régler la pression de sortie ?

Tournez le bouton du régulateur de pression dans le sens horaire pour augmenter la pression et anti-horaire pour la diminuer. Surveillez le manomètre (B) pour atteindre la pression souhaitée.

Quelle est la pression maximale du réservoir ?

La pression maximale est de 125 PSI (8,6 bars). Ne dépassez jamais cette valeur.

Comment vidanger le réservoir ?

Placez l'interrupteur sur OFF, débranchez, puis ouvrez lentement le robinet de vidange sous le réservoir. Inclinez le compresseur pour évacuer l'eau accumulée. Portez des lunettes de sécurité.

À quelle fréquence nettoyer le filtre d'admission ?

Nettoyez le filtre d'admission une fois par semaine avec de l'air comprimé. Ne jamais utiliser de solvant inflammable.

Que faire si le moteur s'arrête en cours d'utilisation ?

Le moteur est équipé d'une protection thermique. Laissez refroidir environ 20 minutes, puis appuyez sur l'interrupteur de réinitialisation. Si le problème persiste, contactez un service après-vente agréé.

Quel type de rallonge utiliser ?

Utilisez une rallonge avec mise à la terre à trois broches, de calibre adapté (voir tableau dans la notice). Évitez les rallonges trop longues ou sous-dimensionnées.

Puis-je utiliser le compresseur pour pulvériser de la peinture ?

Non, ce compresseur est conçu uniquement comme source d'air pour cloueuse et agrafeuse pneumatique. Ne l'utilisez pas pour pulvériser des produits chimiques.

Comment transporter le compresseur ?

Mettez l'interrupteur sur OFF, débranchez et videz le réservoir. Saisissez la poignée et transportez-le en position stable. Évitez les surfaces instables.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Hitachi disponibles auprès des distributeurs agréés. Confiez les réparations à un centre de service après-vente Hitachi.

MODE D'EMPLOI EC28M HiKOKI

Une utilisation du compresseur de manière incorrecte ou ne respectant pas les consignes de sécurité peut entraîner la mort ou de graves blessures!

Ce manuel renferme des informations importantes relatives à la sécurité.

Veuillez lire attentivement toutes les instructions avant de mettre le compresseur en service.

Laissez ce manuel à la disposition des personnes qui vont utiliser le compresseur.

⚠ ADVERTENCIA

Lire attentivement toutes les instructions de fonctionnement, les consignes de sécurité et les mises en garde contenues dans ce manuel avant de faire fonctionner le compresseur ou de procéder à son entretien.

La majorité des accident résultant de l'utilisation ou de l'entretien du compresseur sont dus au non respect des consignes et règles de sécurité élémentaires. En identifiant à temps les situations potentiellement dangereuses et en observant les consignes de sécurité appropriées, on évite bien souvent des accidents.

Les consignes élémentaires de sécurité sont décrites dans la section «SÉCURITÉ» de ce manuel ainsi que dans les sections renfermant les instructions d'utilisation et d'entretien.

Les situations dangereuses à éviter pour prévenir tout risque de blessure grave ou de dommages de la machine sont signalées par des «AVERTISSEMENT» sur le compresseur et dans el manuel d'utilisation.

Ne jamais utiliser le compresseur d'une manière autre que celles spécifiquement recommandées par Hitachi, à moins de s'être préalablement assuré que l'utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

SIGNIFICATION DU VOCABULAIRE DE SIGNALISATION

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si ignorées, pourraient entraîner la mort ou des blessures graves.

PRÉCAUTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.

REMARQUE souligne une information essentielle.

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur l'outil. Veiller à les étudier et à apprendre leur signification. Une adéquate connaissance de ces vous permettra d'utiliser mieux cet outil.SYMBOLE NOM DÉSIGNATION / EXPLICATION
	Surface brûlante	Pour éviter les risques de blessures ou de dommages, éviter tout contact avec les surfaces brûlantes.

SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DU COMPRESSEUR

AVERTISSEMENT:

Une utilisation du compresseur de manière incorrecte ou qui ne respecte pas les consignes de sécurité peut entraîner la mort ou de graves blessures. Pour éviter tout danger, observer ces consignes élémentaires de sécurité:

BIEN LIRE TOUTES LES INSTRUCTIONS

1. NE TOUCHEZ PAS LES PARTIES EN MOUVEMENT.

Ne posez jamais les mains, les doigts ou toutes autres parties du corps à proximité des parties en mouvement du compresseur.

Ne jamais insérer vos doigts ou des objets dans le carter du ventilateur. Telles actions sont très dangereuses et portent shocks électriques.

2. NE JAMAIS FAIRE FONCTIONNER LE

COMPRESSEUR SI TOUS LES GARDES PROTECTEURS NE SONT PAS EN PLACE.

Ne jamais faire fonctionner le compresseur si tous les gardes protecteurs ou dispositifs de sécurité ne sont pas en place et en bon état. Si une opération d'entretien ou de réparation nécessite le démontage d'un garde protecteur ou d'un dispositif de sécurité, bien tous les remonter avant de remettre le compresseur en marche.

3. PORTEZ TOUJOURS DES PROTECTIONS.

Porter impérativement des lunettes de protection homologuées conformes à la norme ANSI Z87.1 avec protections latérales ou une protection oculaire équivalente. Ne dirigez jamais l'air comprimé vers des personnes ou parties du corps. Utilisez des protections auriculaires adéquates à cause du bruit important provoqué par le fl ux d'air durant le drainage.

4. SE PROTÉGER CONTRE LES DÉCHARGES ÉLECTRIQUES.

Empêcher tout contact du corps avec les surfaces mises à la terre, par exemple les tuyaux, radiateurs, plaques de cuisson et enceintes de réfrigération.

Ce compresseur d'air doit être adéquatement mis à la terre. Ne jamais exposer le compresseur à la pluie. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée.

Pour réduire le risque de décharge électrique, ne retirez pas le couvercle.

5. DÉBRANCHER LE COMPRESSEUR.

Toujours débrancher le compresseur de sa source d'alimentation et évacuer l'air comprimé de son réservoir avant toute opération de réparation, d'inspection, d'entretien, de nettoyage, de remplacement ou de vérification des pièces.

6. ÉVITER TOUTE MISE EN MARCHE ACCIDENTELLE.

Ne pas transporter le compresseur alors qu'il est encore raccordé à sa source d'alimentation ou que le réservoir d'air comprimé est plein. Bien s'assurer que le sélecteur de l'interrupteur barométrique se trouve sur la position «OFF» (arrêt) avant de raccorder le compresseur à son alimentation.

7. ENTREPOSER CORRECTEMENT LE COMPRESSEUR.

Lorsqu'il n'est pas utilisé, le compresseur doit être rangé à l'intérieur dans un endroit sec. Veiller à ce qu'il soit hors de portée des enfants. Fermer à clé le local d'entreposage.

8. MAINTENIR L'AIRE DE TRAVAIL PROPRE.

Une aire de travail encombrée augmente les risque d'accident. La débarrasser des outils inutiles, débris, meubles, etc.

9. PRETEZ UNE ATTENTION PARTICULIERE AUX CONDITIONS ENVIRONNEMENTALES.

La zone de travail doit être bien éclairée et correctement aérée.

Faites fonctionner le compresseur dans un espace ouvert à au moins 457 mm (18 pouces) de tout mur ou objet susceptibles de restreindre le flux d'air frais vers les ouvertures d'aération. Ne placez pas de chiffons ou d'autres objets sur ou à proximité de ces ouvertures.

Risque d'incendie ou d'explosion. Ne portez pas et n'utilisez pas le compresseur ou tout autre dispositif électrique à proximité de la zone d'intervention du spray. N'utilisez pas le compresseur en présence de liquide ou de gaz infl ammables.

Ne positionnez jamais d'objet contre ou sur le compresseur.

Lorsqu'il est en service, le compresseur produit des étincelles. Ne l'utilisez jamais dans les lieux où se trouvent des laques, peintures, carburants, solvants, de l'essence, du gaz, des agents collants ou autres matières combustibles ou explosives.

Faites toujours fonctionner le compresseur dans une position stable et sécurisée pour éviter un déplacement accidentel de l'appareil. Ne faites jamais fonctionner le compresseur sur un toit ou tout autre endroit en hauteur. N'utilisez jamais le compresseur sur une échelle ou un support instable. Utilisez un tuyau d'air supplémentaire pour atteindre les endroits élevés.

Ce compresseur contenant certains composants susceptibles de produire des arcs ou des étincelles, s'il se trouve dans un garage, il doit être placé dans une pièce ou un espace prévu à cet effet et doit être à 457 mm (18 pouces) ou plus au-dessus du sol.

10. ÉLOIGNEZ AUTANT QUE POSSIBLE LES COMPRESSEURS DE LA ZONE DE PULVERISATION.

Risque d'incendie ou d'explosion. Ne pulvérisez pas de liquide inflammable dans un espace confiné. La zone de pulvérisation doit être bien aérée. Ne fumez pas pendant la pulvérisation, ni ne pulvérisez en présence d'étincelles ou de flammes. Utilisez un tuyau de pistolet pulvérisateur d'au moins 7.6 m (25 pieds) de long et éloignez le compresseur/moteur d'au moins 6.1 m (20 pieds) des vapeurs d'explosif. N'utilisez pas ce compresseur d'air pour pulvériser des produits chimiques. Vos poumons pourraient souff rir des lésions suite à l'inhalation des fumées toxiques.

Un masque fi Itrant peut s'avérer nécessaire dans les environnements poussiéreux ou lors de la pulvérisation de peinture. Ne le transportez pas en peignant.

11. ÉLOIGNER LES ENFANTS.

Ne pas laisser les visiteurs toucher au cordon de rallonge du compresseur.

Tous les visiteurs devront se tenir suffi samment éloignés de l'aire de travail.

12. SE VÊTIR CORRECTEMENT.

Ne porter ni vêtements lâches ni bijoux. Ils pourraient se prendre dans les pièces mobiles.

Porter un coiff e recouvrant les cheveux longs.

13. FAIRE ATTENTION AU CORDON.

Ne jamais tirer brusquement sur le cordon pour le débrancher. Tenir le cordon loin des sources de chaleur, de graisse et des surfaces tranchantes.

14. ENTRETENIR LE COMPRESSEUR AVEC SOIN.

Suivez le tableau d'entretien (voir page 23).

Inspector régulièrement les cordons et, s'ils sont endommagés, les faire réparer dans un centre de service après-vente agréé. Inspector périodiquement les cordons de rallonge et les faire réparer s'ils sont endommagés.

15. CORDONS DE RALLONGE POUR UTILISATION À L'EXTÉRIEUR.

Si l'outil doit être utilisé dehors, utiliser exclusivement des cordons de rallonge conçus pour l'extérieur et identifiés comme tels.

16. FAITES TOUJOURS ATTENTION.

Prêtez attention à ce que vous faites. Travaillez en connaissance de cause et avec du bon sens. Ne restez pas debout sur le compresseur. Ne laissez pas le compresseur fonctionner sans surveillance. N'utilisez pas le compresseur en cas de fatigue. N'utilisez jamais le compresseur sous l'effet de l'alcool, de drogues ou de médicaments avec risque de somnolence.

17. CONTRÔLER LES PIÉCES ENDOMMAGÉES ET LES FUITES D'AIR.

Avant de continuer à utiliser le compresseur, inspecter attentivement les protections ou autres pièces endommagées pour s'assurer que le compresseur pourra fonctionner correctement et effectuer le travail pour lequel il est conçu. Vérifiez l'alignement et le couplage des pièces mobiles, la présence de pièces brisées, le montage, les fuites d'air et tout autre élément susceptible d'altérer le bon fonctionnement.

Les protections ou autre composant endommagé doivent être réparés selon les règles de l'art ou remplacés par un centre de service après-vente autorisé Hitachi.

Tous les switches doivent être rémplacés par un centre de service après-vente autorisé Hitachi.

Ne utiliser pas le compresseur si le switch est bloqué et on ne peut pas le positionner en position on/off.

18. N'UTILISEZ JAMAIS LE COMPRESSEUR POUR DES APPLICATIONS AUTRES QUE CELLES SPECIFIEES.

N'utilisez jamais le compresseur pour des applications autres que celles spécifi ées dans le manuel d'instructions. Suivez toutes les consignes de sécurité de ce mode d'emploi et les instructions du fabricant dans le manuel d'application.

N'utilisez jamais l'air comprimé pour la respiration/respiration artifi cielle.

19. MANIPULER LE COMPRESSEUR CORRECTEMENT.

Faire fonctionner le compresseur conformément aux instructions de ce manuel. Ne jamais laisser les enfants, les personnes non familiarisées avec son fonctionnement ou toute personne non autorisée utiliser le compresseur.

20. MAINTENEZ TOUS LES BOULONS, VIS ET GARDES PROTECTEURS FERMEMENT EN PLACE.

Maintenez tous les boulons, vis et gardes protecteurs fermement serrés. Vérifi er périodiquement le serrage.

21. MAINTENIR L'ÉVENT D'AÉRATION DU MOTEUR PROPRE.

L'évent d'aération du moteur doit rester propre en permanence de façon à ce que l'air puisse circuler librement. Contrôler fréquemment l'accumulation de poussière.

22. FAIRE FONCTIONNER LE COMPRESSEUR À LA TENSION NOMINALE.

Faire fonctionner le compresseur à la tension spécifiée sur la plaque signalétique.

Si le compresseur est utilisé à une tension supérieure à la tension nominale, il en résultera une vitesse de rotation du moteur anormalement élevée risquant d'endommager le compresseur et de griller le moteur.

Si le compresseur est raccordé à un circuit protégé par fusible, utilisez des fusibles temporisés. Les fusibles temporisés sont marqués d'un « D » au Canada et d'un « T » aux États-Unis.

23. NE JAMAIS UTILISEER UN COMPRESSEUR DÉFECTUEUX OU DONT LE FONCTIONNEMENT EST ANORMAL.

Si vous constatez que le compresseur fonctionne de manière inhabituelle, émet des bruits ou vibrations étranges ou semble défectueux, cessez immédiatement de l'utiliser et sollicitez sa réparation auprès d'un service après-vente Hitachi agréé.

24. NE PAS NETTOYER LES PIÈCES DE PLASTIQUE AVEC DU SOLVANT.

Les solvants tels qu'essence, diluant, benzine, tétrachlorure de carbone et alcool risquent d'endommager et de fendre les pièces de plastique. Ne pas les nettoyer avec ce genre de produit.

Pour nettoyer le pièces de plastique, utiliser un linge doux humecté d'eau savonneuse puis sécher complètement.

25. UTILISER EXCLUSIVEMENT DES PIÈCES DE RECHANGE HITACHI D'ORIGINE.

L'utilisation de pièces de rechange autres que celles fabriquées par Hitachi peut entraîner l'annulation de la garantie et être la cause d'un mauvais fonctionnement et des blessures en résultant. Les pièces d'origine Hitachi sont disponible auprès de son distributeur.

26. NE MODIFIEZ PAS LE COMPRESSEUR.

Ne modifi ez pas le compresseur. Ne pas percer, souder, réparer ou modifier les réservoirs d'air. Ne pas faire des ajustements à des composants qui contrôlent la pression du réservoir. Ne pas apporter de modifi cations aux réglages d'usine de la pression de fonctionnement. Ne le mettez pas en service à une pression ou une vitesse excessive par rapport aux recommandations du fabricant. Contactez toujours le centre de service après-vente agréé Hitachi pour toutes les réparations. Une modifi cation non autorisée peut non seulement compromettre les performances du compresseur mais aussi provoquer des accidents ou blessures au personnel chargé des réparations et ne possédant pas les connaissances et la compétence technique requises pour effectuer correctement les interventions de réparation.

27. ETEIGNEZ L'INTERRUPTEUR DE PRESSION LORSQUE VOUS N'UTILISEZ PAS LE COMPRESSEUR.

Lorsque vous n'utilisez pas le compresseur, mettez l'interrupteur de pression en position «OFF», débranchez la fiche de la source d'alimentation et ouvrez le robinet de vidange pour évacuer l'air comprimé provenant du réservoir.

28. NE TOUCHEZ JAMAIS LES SURFACES CHAUDES.

Pour écarter tout risque de brûlure, ne touchez pas le tuyau d'alimentation, le clapet de retenue ou la pompe.

Ces zones peuvent rester chaudes pendant au moins 45 minutes après avoir éteint le compresseur.

Laissez le compresseur refroidir avant de le dépanner.

29. NE DIRIGEZ JAMAIS LE JET D'AIR VERS DES PARTIES DU CORPS.

Risque de blessure. Ne dirigez pas le jet d'air sur des personnes ou des animaux.

30. VIDEZ LE RESERVOIR.

Risque d'explosion. L'eau se condense dans le réservoir d'air. S'il n'est pas vidé, le réservoir d'air est corrodé et usé par l'eau qui l'expose à des risques de ruptures.

Videz le réservoir tous les jours et toutes les 4 heures d'utilisation. Pour vidanger le réservoir d'air, ouvrez lentement les soupapes et inclinez le compresseur pour vider l'eau accumulée.

Éloignez le visage et d'autres parties du corps de la sortie de vidange.

Portez des lunettes de sécurité ANSI Z87.1 avec protections latérales lors de la vidange, car des débris peuvent être projetés sur votre visage.

31. NE PAS ARRÊTER LE COMPRESSEUR EN TIRANT SUR LA FICHE.

Cela pourrait endommager l'appareil.

Utiliser la position «ON/OFF» du sélecteur de l'interrupteur barométrique.

32. VERIFIEZ QUE LA PRESSION DE SORTIE DU COMPRESSEUR EST PROGRAMMEE À UNE VALEUR INFERIEURE A LA PRESSION DE FONCTIONEMENT MAXIMALE DE L'INSTRUMENT.

Une pression de l'air excessive provoque un danger d'explosion.

Contrôlez la pression maximale nominale indiquée par le fabricant pour les instruments pneumatiques et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser la valeur de la pression nominale maximale.

33. LA VANNE DE SECURITE DOIT FONCTIONNER CORRECTEMENT.

Risque d'explosion. Avant de démarrer le compresseur, tirez l'anneau sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne correctement. Si la soupape de sûreté ne fonctionne pas correctement, cela présente un risque de surpression pouvant rompre le réservoir d'air ou provoquer une explosion. Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne bouge pas librement. Ayez toute soupape de sécurité défectueuse remplacée par un centre de service agréé Hitachi.

34. L'UTILISATION DE CE PRODUIT EXPOSE L'OPERATEUR A DES PRODUITS CHIMIQUES SIGNALES PAR L'ETAT DE LA CALIFORNIE.

La poussière produite par cet appareil contient des substances chimiques qui, sur la base de ce que sait l'Etat de la Californie, causent l'apparition de cancers, de défauts congénitaux ou d'autres lésions à l'appareil reproducteur. Voici quelques exemples de ces substances chimiques:

• composés contenus dans les fertilisants
• composés contenus dans les insecticides, les herbicides et pesticides
• l'arsenic et le chrome contenus dans le bois traité chimiquement

Pour réduire l'exposition à ces produits chimiques, il est impératif de porter des équipements homologués de protection individuelle, comme les masques de protection anti-poussière spécifiquement conçus pour bloquer les particules microscopiques. L'utilisation de ce produit espose l'opérateur à des produits chimiques qui, sur la base de ce que sait l'Etat de la Californie, causent l'apparition de cancers, de défauts congénitaux ou d'autres lésions à l'appareil reproducteur. Eviter de respirer les vapeurs et la poussière et se laver soigneusement les mains après l'utilisation. Ce produit contient des substances chimiques, y compris du plomb qui sur la base de ce que sait l'Etat de la Californie, causent l'apparition de cancers, de défauts congénitaux ou d'autres lésions à l'appareil reproducteur. Se laver les mains après toute manipulation.

PIÈCES DE RECHANGE

Pour les réparations, utiliser uniquement des pièces de rechange identiques aux pièces remplacées.

Confier toute réparation à un centre de service après-vente Hitachi agréé.

SÉCURITÉ — Suite

INSTRUCTIONS DE MISE À LA TERRE

Ce compresseur devra être mis à la terre pendant le fonctionnement de manière à protèger l'opérateur des décharges électriques. Le compresseur est doté d'un cordon à trois conducteurs et d'une fiche à trois broches qui s'insère dans une prise de courant avec mise à la terre. Le conducteur vert (ou vert et jaune) du cordon est le fil de terre. Ne jamais raccorder le fil vert (ou vert et jaune) à une prise sous tension. Si l'appareil fonctionne sous moins de 150 volts, il possède une fiche qui ressemble à celle du schéma (A) de la figure de droite. Un adaptateur (voir schémas (B) et (C)) est disponible en option pour le raccordement d'une fiche de type (A) à une prise sans mise à la terre externe. Il faudra raccorder l'oeillet ou la patte, etc. rigide de couleur verte qui fait saillie sur l'adaptateur à une terre permanente, par exemple une boîte de prises correctement mise à la terre.

REMARQUE: L'adaptateur de mise à la terre (schéma (C)) est interdit aux termes du Code électrique canadien, partie 1. Par conséquent, les instructions qui s'y rapportent ne sont pas applicables au Canada.

Il est recommandé de ne jamais démonter le compresseur ou d'essayer de refaire le câblage du système électrique. Les réparations doivent être effectuées uniquement par des centres de service après-vente Hitachi. Si l'on décide de faire la réparation soi-même, bien avoir à l'esprit que le fil de couleur verte est le fil de «terre». Ne jamais raccorder ce fil vert à une prise «sous tension». Si l'on remplace la fiche du cordon d'alimentation, bien raccorder le fil vert uniquement à la broche de terre (la plus longue) d'une fiche avec mise à la terre.

En cas de doute, consulter un électricien qualifié ou faire vérifier la mise à la terre de la prise.

Broche de mise à la terre Boîte de prises avec mise à la terre (A)

Adaptateur Vis en métal Boîte de mise à la terre (B)

Adaptateur Ergot pour vis de mise à la terre (C)

CORDON DE RALLONGE

Utiliser exclusivement des cordons de rallonge avec fiche de mise à la terre à trois broches et des prises à trois pôles capables de recevoir la fiche du compresseur. Remplacer ou faire remplacer le cordon s'il est endommagé.

Vérifier que le cordon de rallonge est en bon état. Lorsqu'on utilise un cordon de rallonge, veiller à ce que la valeur de son courant maximal admissible soit suffisamment élevée pour qu'il puisse supporter le courant dont l'appareil aura besoin. L'utilisation d'un cordon sous dimensionné provoquera une chute de tension en ligne entraînant perte de puissance et surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un cordon de calibre supérieur. Plus le numéro de calibre est petit, plus le cordon peut supporter un courant élevé.

JAUGE MINIMUM POUR LES RALLONGES

Intensité nominaleSupérieure à Inférieure ouégale à	Volts Longueur totale du cordon en pieds (mètres)
	120V	0 - 25 26 - 50 51 - 100 101 - 150(0 - 7.6) (7.9 - 15.2)	(15.5 - 30.5)	(30.8 - 45.7)
	Taille du câble (CALIBRE)
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	14	Non recommandé

AVERTISSEMENT:

Éviter tout risque de décharge électrique. Ne jamais utiliser le compresseur avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximité de l'eau, ou dans un environnement susceptible de provoquer des décharges électriques.

CONSERVER CES INSTRUCTIONS ET

LES METTRE À LA DISPOSITION DES PERSONNES QUI VONT UTILISER L'APPAREIL!

UTILISATION ET ENTRETIEN

REMARQUE:

Les informations que vous trouverez dans ce manuel sont conçues pour vous aider à utiliser et à entretenir ce compresseur en toute sécurité.

Certaines illustrations de ce manuel peuvent montrer des détails qui diffèrent de ceux de votre compresseur.

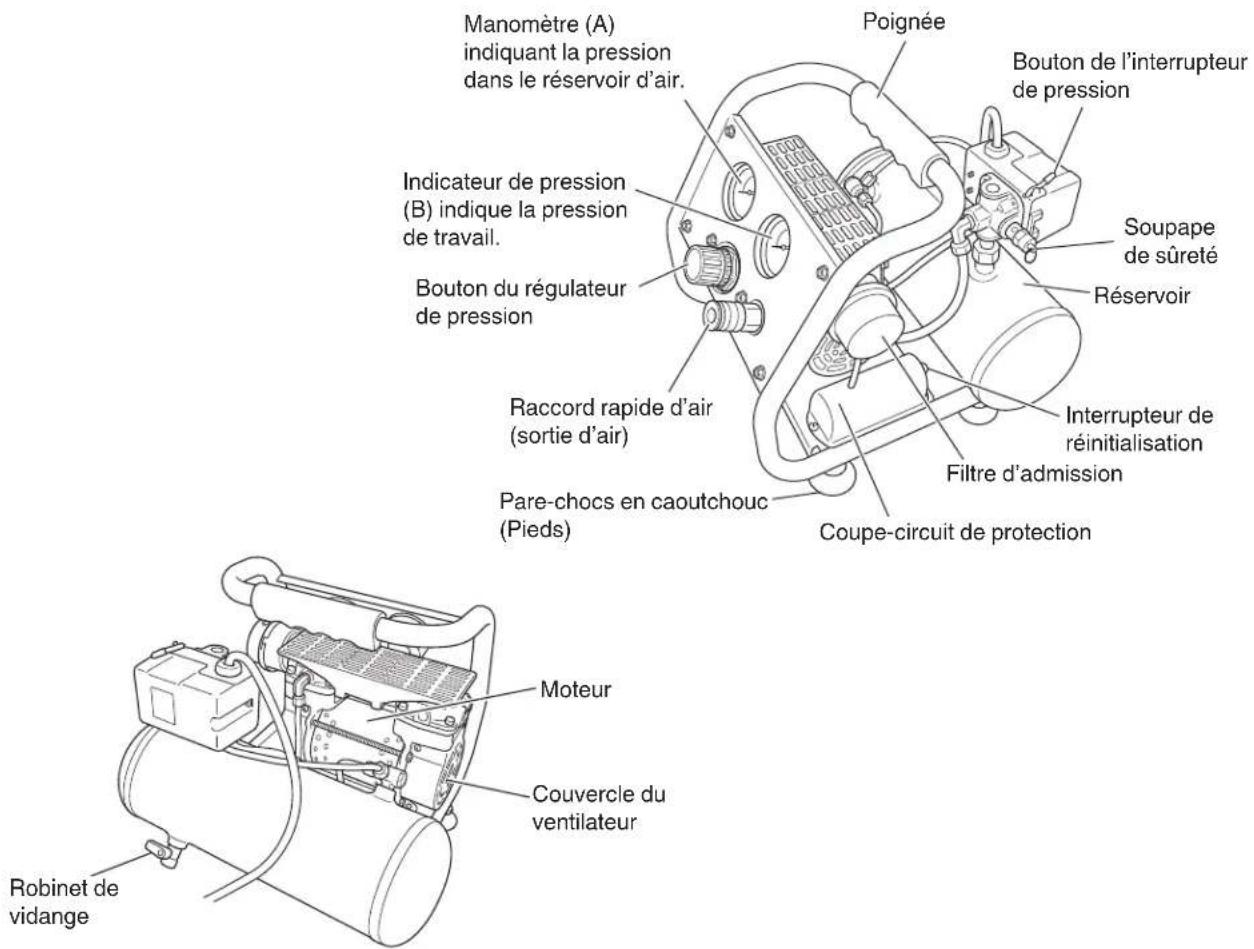

NOM DES PIÈCES

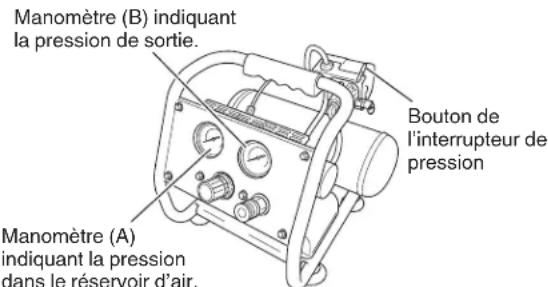

Manomètre (A) indiquant la pression dans le réservoir d'air. Poignée Bouton de l'interrupteur de pression Indicateur de pression (B) indique la pression de travail. Bouton du régulateur de pression Raccord rapide d'air (sortie d'air) Pare-chocs en caoutchouc (Pieds) Coupe-circuit de protection Interrupteur de réinitialisation Filtre d'admission Moteur Couvercle du ventilateur Robinet de vidange

Fig. 1

SPÉCIFICATIONS

Modèle EC 28M
Moteur Moteur universel monophasé, Moteur à induction
Alimentation Monophasée. 120 V AC 60 Hz
Puissance nominale 0.5 CV (0.37 KW)
Courant 2.8 A
Contenance du réservoir 1 gal. (3.8 L)
Pression maximale 125 PSI (8.6 bars)
Refoulement d'air libre	à 40 PSI (2.8 bar) 1.3 CFM (36.8	L/min)
	à 90 PSI (6.2 bar) 0.8 CFM (23.2	L/min)
Lubrication Sans huile

APPLICATION

Source d'air de la cloueuse et de l'agrafeuse pneumatique.

⚠ AVERTISSEMENT:

N'utilisez jamais le compresseur pour des applications autres que celles prévues par le compresseur pour cloueuse et agrafeuse pneumatique.

AVANT L'UTILISATION

1. Source d'alimentation

Vérifi er que la source d'alimentation que l'on prévoit d'utiliser est conforme aux spécifications mentionnées sur la plaque signalétique de l'appareil.

REMARQUE: Si le compresseur est raccordé à un circuit protégé par fusible, utilisez des fusibles temporisés.

Les fusibles temporisés sont marqués d'un « D » au Canada et d'un « T » aux États-Unis.

2. Interrupteur d'alimentation

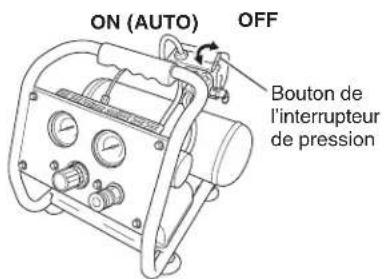

Vérifier que le sélecteur de l'interrupteur barométrique se trouve sur la position «OFF» (Fig. 2). Si l'on branche la fi cha dans la prise alors que le sélecteur de l'interrupteur barométrique se trouve sur «ON (AUTO)», le compresseur se mettra en marche immédiatement, risquant de causer de graves blessures.

ON (AUTO) OFF Bouton de l'interrupteur de pression

Fig. 2

3. Cordon de rallonge

Si l'aire de travail est éloignée de la source d'alimentation, utiliser un cordon de rallonge de diamètre et de courant nominal suffi sants (Voir page 17). Le cordon de rallonge devra être le plus court possible.

⚠ AVERTISSEMENT:

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifi er la prise d'alimentation

Si la fi che ne peut s'insérer solidement dans la prise d'alimentation, réparer la prise. Confier les réparations à un magasin d'appareils électriques.

Si l'on utilise une prise défectueuse, on risque des provoquer une surchauffe, ce qui pourrait être très dangereux.

5. Vérification de la soupape de sûreté

Avant de démarrer le compresseur, tirez l'anneau sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne en douceur. (Fig. 3) Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne bouge pas librement. Ayez toute soupape de sécurité défectueuse remplacée par un centre de service agréé Hitachi.

Soupape de sûreté

Fig. 3

⚠ AVERTISSEMENT:

Vider le réservoir pour libérer la pression d'air avant de tirer l'anneau sur la soupape de sécurité.

⚠ AVERTISSEMENT:

Risque d'explosion.

Si la soupape de sûreté ne fonctionne pas correctement, cela présente un risque de surpression pouvant rompre le réservoir d'air ou provoquer une explosion.

6. Position de fonctionnement correcte

Faites toujours fonctionner le compresseur dans une position stable et sécurisée pour éviter un déplacement accidentel de l'appareil. Ne faites jamais fonctionner le compresseur sur un toit ou tout autre endroit en hauteur. N'utilisez jamais le compresseur sur une échelle ou un support instable. Utilisez un tuyau d'air supplémentaire pour atteindre les endroits élevés.

Faites fonctionner le compresseur dans un espace ouvert à au moins 45 cm (18 pouces) de tout mur ou objet susceptibles de restreindre le flux d'air frais vers les ouvertures d'aération. Ne placez pas de chiffons ou d'autres objets sur ou à proximité de ces ouvertures.

⚠ AVERTISSEMENT:

Un compresseur portable peut tomber d'une table, d'un établi ou d'un toit infligeant des dommages au compresseur et pouvant entraîner des blessures corporelles ou mortelles pour l'opérateur.

REMARQUE: Quand on utilise ou on range le compresseur, appliquer les 4 protections en caoutchouc, en bas, sur le sol (Consulter la Fig. 1).

7. Température

Les températures de fonctionnement sont comprises entre 0 et 40°C (32 et 104°F).

⚠ PRÉCAUTION: Ne jamais mettre en marche si la température est inférieure à 0°C (32°F) ou supérieure à 40°C (104°F).

1. Tuyau d'air

Vérifiez l'usure ou la faiblesse du tuyau d'air avant chaque utilisation, en vous assurant que tous les raccordements sont solides. Ne l'utilisez pas si vous trouvez une défaillance. Achetez un tuyau d'air neuf ou confiez son examen ou sa réparation à un service après-vente Hitachi agréé.

Assurez-vous que le tuyau d'air n'est pas bouché ou coincé.

Un tuyau d'air enchevêtré ou emmêlé peut vous faire perdre l'équilibre et subir des dommages. Éloignez le tuyau d'air des objets tranchants, des déversements de produits chimiques, d'huile, de solvants et des sols mouillés.

1. Rodage de la pompe

(1) Tournez complètement dans le sens des aiguilles d'une montre le bouton du régulateur de pression pour ouvrir le fl ux d'air.
(2) Placez le bouton de l'interrupteur de pression sur la position « OFF » et insérez la fi che dans la prise.
(3) Ouvrez complètement le robinet de vidange.
(4) Allumez le compresseur d'air (ON (AUTO)) et faites-le tourner pendant 10 minutes pour roder les pièces de la pompe.
(5) Placez le bouton de l'interrupteur de pression sur la position « OFF ».
(6) Fermez le robinet de vidange.

TRANSPORT

Mettez l'interrupteur de pression en position «OFF», et débranchez la fi che de la source d'alimentation avant le transport du compresseur.

Transportez le compresseur correctement.

Lors du transport du compresseur, saisir la poignée.

⚠ AVERTISSEMENT:

Risque de fonctionnement dangereux. Garder une bonne assise et redoubler de précaution lors du transport du compresseur pour éviter de perdre l'équilibre.

UTILISATION

1. Démarrage

Insérez la fiche dans la prise et démarrez le compresseur au moyen du bouton de l'interrupteur de pression. (Voir Fig. 2).

⚠ AVERTISSEMENT:

Ne pas arrêter ou démarrer le compresseur au moyen de la fi che.Toujours utiliser la position «ON (AUTO)/OFF» du sélecteur de l'interrupteur barométrique.

Le fonctionnement du compresseur est automatique, il est contrôlé par l'interrupteur barométrique qui l'arrête lorsque la pression de l'air contenu dans le réservoir atteint la valeur maximale, et qui le redémarre lorsque cette pression retombe sous le seuil de redémarrage en cours d'utilisation.

Le moteur comporte un protecteur thermique. Le protecteur thermique arrêtera le moteur si la température augmente trop pour quelque raison que ce soit.

Laisser le moteur refroidir avant de redémarrer le compresseur.

⚠ PRÉCAUTION: Portez une protection de l'ouïe adéquate durant l'utilisation. Dans certaines conditions et selon la durée d'utilisation, le bruit de ce produit peut provoquer une perte auditive.

1. Réglage de la pression de sortie

Réglez la pression de sortie au niveau requis en tournant le bouton du régulateur de pression dans le sens des aiguilles d'une montre pour augmenter la pression de sortie et dans le sens inverse des aiguilles d'une montre pour la diminuer.

Un manomètre (B) est fourni pour indiquer le moment où la pression requise est atteinte.

Lorsqu'on vérifi e la pression, bien s'assurer que l'indicateur de pression (A) du résevoir a un niveau de pression supérieur à celui de la pression à régler.

De même, il faudra impérativement effectuer le réglage en démarrant la pression lentement à partir d'un niveau inférieur à la pression à régler.

⚠ AVERTISSEMENT:

Contrôlez la pression nominale maximale indiquée par le fabricant pour les cloueuses, agrafeuses et accessoires. La pression de sortie du compresseur doit être réglée de façon qu'elle ne dépasse jamais la pression nominale maximale des cloueuses, agrafeuses et accessoires.

⚠ AVERTISSEMENT:

Assurez-vous que le flux d'air du régulateur de pression est complètement fermé (le manomètre (B) fixé indique 0 psi) avant de fixer et retirer le tuyau d'air et les applications.

Manomètre (B) indiquant la pression de sortie. Bouton de l'interrupteur de pression Manomètre (A) indiquant la pression dans le réservoir d'air.

Fig. 4

3. Arrêt

(1) Placez le bouton de l'interrupteur de pression sur la position « OFF ». (Voir Fig. 2).
(2) Débrancher la fi che de la source d'alimentation.
(3) Ouvrir le robinet de vidange qui se trouve sous la partie inférieure du réservoir (Fig. 5). La pression du réservoir doit être en dessous de 10 psi lors de la vidange du réservoir.

⚠ AVERTISSEMENT:

Risque d'explosion. Si le réservoir est corodé, des pannes risquent de survenir. L'eau se condense à l'intérieur du réservoir d'air. Si ce dernier n'est pas vidé, il est soumis à la corrosion et à l'usure à cause de l'eau, ce qui risque de provoquer des ruptures. Videz le réservoir tous les jours et toutes les 4 heures d'utilisation. La condensation évacuée contient l'humidité présente dans l'air, des particules abrasives, de la rouille, etc. Pour vider le réservoir, ouvrez lentement la vanne et inclinez le compresseur pour que l'eau accumulée s'écoule. N'approchez pas le visage et les yeux du robinet de vidange.

Réservoir Robinet de vidange Fermer Ouvrir

Fig. 5

4. À propos de la protection thermique

La protection thermique permet d'arrêter le moteur en cas de problème comme une surcharge du moteur, etc.

Si le moteur s'arrête en cours de fonctionnement, réinitialiser en appuyant sur l'interrupteur de réinitialisation (voir Fig. 6).

Si le moteur ne démarre pas ou s'il s'arrête immédiatement, procédez comme suit.

(1) Placez le bouton de l'interrupteur de pression sur la position « OFF » et retirez la fi che de la prise. (Fig. 2).
(2) Vérifi ez d'abord les causes possibles suivantes : aération incorrecte, température externe ou température ambiante trop élevée
(3) Si le cordon prolongateur n'est pas conforme aux spécifi cations données à la page 17, le remplacer par un cordon prolongateur comme ceux montrés à la page 17. Si la capacité de l'alimentation secteur est insuffi sante, augmenter la capacité pour éliminer la cause d'un fl ux de courant excessif (surintensité).
(4) Patientez environ 20 minutes.
(5) Démarrez Si le moteur s'arrête à nouveau pendant le fonctionnement, contacter le centre de service.

Interrupteur de réinitialisation Coupe-circuit de protection

Fig. 6

ENTRETIEN

⚠ AVERTISSEMENT:

Débrancher le compresseur de sa source d'alimentation et vider le réservoir d'air comprimé avant toute opération d'entretien. Laisser le compresseur refroidir avant de réaliser toute opération d'entretien.

1 Vidange du réservoir

Vidanger le réservoir tous les jours ou toutes les 4 heures d'utilisation. Ouvrir le robinnet de vidange et incliner le compresseur pour vider l'eau qui s'est accumulée (Voir Fig. 5). La pression du réservoir doit être en dessous de 10 psi lors de la vidange du réservoir.

2. Nettoyage du fi ltre d'admission

Ouvrez le filtre d'admission (voir Fig. 1) une fois par semaine et nettoyez l'intérieur du filtre d'admission et l'élément du fi ltre avec de l'air comprimé (Fig. 7).

(1) Retrait
Tournez le filtre d'admission dans le sens anti-horaire jusqu'à ce qu'il s'arrête, puis retirez le filtre d'admission et l'élément du filtre.
(2) Installation
Après avoir inséré l'élément du filtre, faites correspondre les rainures du filtre d'admission avec les trois parties saillantes sur l'unité principale de sorte que le tuyau soit dirigé vers le bas. Tournez ensuite le fi ltre d'admission dans le sens horaire jusqu'à ce qu'il s'arrête. (Voir Fig. 7)
Vérifiez si le filtre d'admission est lâche. Si le filtre est lâche, retirez-le, puis réinstallez-le.

⚠ AVERTISSEMENT:

Ne jamais nettoyer l'élément du filtre avec un liquide ou un solvant inflammable.

⚠️ PRÉCAUTION: Ne pas faire fonctionner l'appareil sans le filtre d'admission.

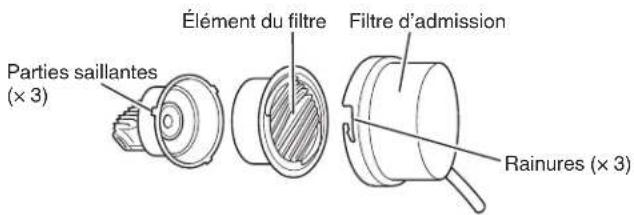

Élément du filtre Filtre d'admission Parties saillantes (× 3) Rainures (× 3)

Fig. 7

REMARQUE: Remplacez le filtre lorsqu'il est sale.

3. Tableau d'entretien :

TABLEAU D'ENTRETIEN

PROCÉDURE APRÈS UTILISATION QUOTIDIENNE	HEDBOMADAIRE
Éliminer la condensation du réservoir d'air × ×
Inspecter les carters de protection/couvercles ×
Vérifi er s'il y a des bruits/vibrations anormaux/ales ×
Vérifi er s'il y a des fuites d'air ×
Nettoyer l'extérieur du compresseur ×
Vérifi er la soupape de sûreté ×
Nettoyer le filtre d'admission/élément du filtre			×

Tous les compresseurs de qualité nécessitent à long terme un dépannage ou le remplacement des pièces en raison de l'usure due à une utilisation normale. Pour s'assurer que seules des pièces de rechange authentiques sont utilisées, le dépannage et les réparations doivent être uniquement confiés à un SERVICE APRÈS-VENTE HITACHI AGREÉ.

REMARQUE : Les spécifications sont susceptibles d'être modifiées sans aucune obligation de la part d'HITACHI.
