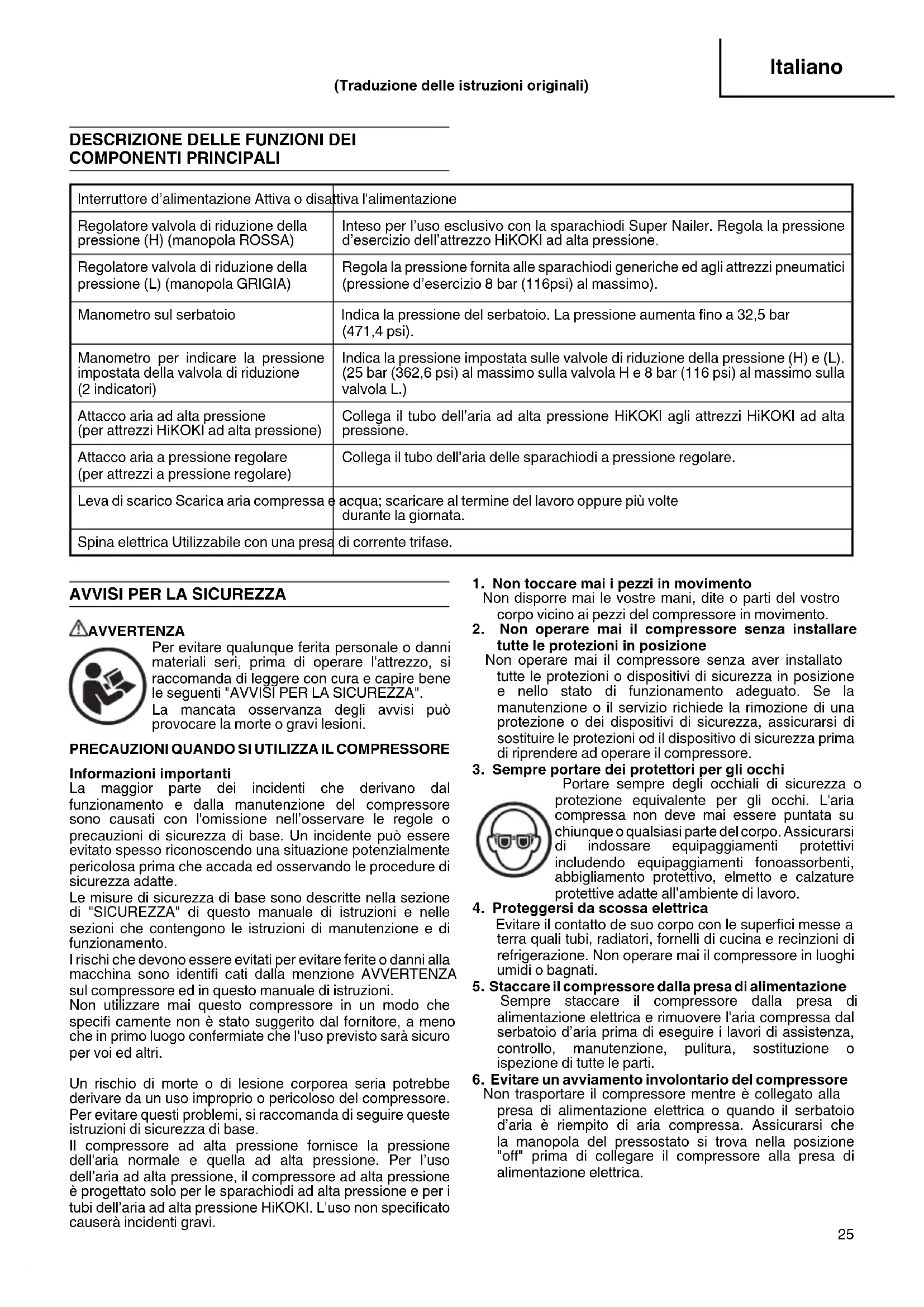

MANUALE UTENTE EC1433H HiKOKI

DESCRIZIONE DELLE FUNZIONI DEI

COMPONENTI PRINCIPALI Interruttore d’alimentazione Attiva o disattiva l'alimentazione Regolatore valvola di riduzione della pressione (H) (manopola ROSSA) Inteso per l’uso esclusivo con la sparachiodi Super Nailer. Regola la pressione d’esercizio dell’attrezzo HiKOKI ad alta pressione. Regolatore valvola di riduzione della pressione (L) (manopola GRIGIA) Regola la pressione fornita alle sparachiodi generiche ed agli attrezzi pneumatici (pressione d’esercizio 8 bar (116psi) al massimo). Manometro sul serbatoio Indica la pressione del serbatoio. La pressione aumenta fi no a 32,5 bar (471,4 psi). Manometro per indicare la pressione impostata della valvola di riduzione (2 indicatori) Indica la pressione impostata sulle valvole di riduzione della pressione (H) e (L). (25 bar (362,6 psi) al massimo sulla valvola H e 8 bar (116 psi) al massimo sulla valvola L.) Attacco aria ad alta pressione (per attrezzi HiKOKI ad alta pressione) Collega il tubo dell’aria ad alta pressione HiKOKI agli attrezzi HiKOKI ad alta pressione. Attacco aria a pressione regolare (per attrezzi a pressione regolare) Collega il tubo dell’aria delle sparachiodi a pressione regolare. Leva di scarico Scarica aria compressa e acqua; scaricare al termine del lavoro oppure più volte durante la giornata. Spina elettrica Utilizzabile con una presa di corrente trifase.

AVVISI PER LA SICUREZZA

AVVERTENZA Per evitare qualunque ferita personale o danni materiali seri, prima di operare l'attrezzo, si raccomanda di leggere con cura e capire bene le seguenti "AVVISI PER LA SICUREZZA". La mancata osservanza degli avvisi può provocare la morte o gravi lesioni.

PRECAUZIONI QUANDO SI UTILIZZA IL COMPRESSORE

Informazioni importanti La maggior parte dei incidenti che derivano dal funzionamento e dalla manutenzione del compressore sono causati con l'omissione nell’osservare le regole o precauzioni di sicurezza di base. Un incidente può essere evitato spesso riconoscendo una situazione potenzialmente pericolosa prima che accada ed osservando le procedure di sicurezza adatte. Le misure di sicurezza di base sono descritte nella sezione di "SICUREZZA" di questo manuale di istruzioni e nelle sezioni che contengono le istruzioni di manutenzione e di funzionamento. I rischi che devono essere evitati per evitare ferite o danni alla macchina sono identifi cati dalla menzione AVVERTENZA sul compressore ed in questo manuale di istruzioni. Non utilizzare mai questo compressore in un modo che specifi camente non è stato suggerito dal fornitore, a meno che in primo luogo confermiate che l'uso previsto sarà sicuro per voi ed altri. Un rischio di morte o di lesione corporea seria potrebbe derivare da un uso improprio o pericoloso del compressore. Per evitare questi problemi, si raccomanda di seguire queste istruzioni di sicurezza di base. Il compressore ad alta pressione fornisce la pressione dell'aria normale e quella ad alta pressione. Per l’uso dell’aria ad alta pressione, il compressore ad alta pressione è progettato solo per le sparachiodi ad alta pressione e per i tubi dell’aria ad alta pressione HiKOKI. L'uso non specifi cato causerà incidenti gravi.

1. Non toccare mai i pezzi in movimento

Non disporre mai le vostre mani, dite o parti del vostro corpo vicino ai pezzi del compressore in movimento.

2. Non operare mai il compressore senza installare

tutte le protezioni in posizione Non operare mai il compressore senza aver installato tutte le protezioni o dispositivi di sicurezza in posizione e nello stato di funzionamento adeguato. Se la manutenzione o il servizio richiede la rimozione di una protezione o dei dispositivi di sicurezza, assicurarsi di sostituire le protezioni od il dispositivo di sicurezza prima di riprendere ad operare il compressore.

3. Sempre portare dei protettori per gli occhi

Portare sempre degli occhiali di sicurezza o protezione equivalente per gli occhi. L'aria compressa non deve mai essere puntata su chiunque o qualsiasi parte del corpo. Assicurarsi di indossare equipaggiamenti protettivi includendo equipaggiamenti fonoassorbenti, abbigliamento protettivo, elmetto e calzature protettive adatte all’ambiente di lavoro.

4. Proteggersi da scossa elettrica

Evitare il contatto de suo corpo con le superfi ci messe a terra quali tubi, radiatori, fornelli di cucina e recinzioni di refrigerazione. Non operare mai il compressore in luoghi umidi o bagnati.

5. Staccare il compressore dalla presa di alimentazione

Sempre staccare il compressore dalla presa di alimentazione elettrica e rimuovere l'aria compressa dal serbatoio d’aria prima di eseguire i lavori di assistenza, controllo, manutenzione, pulitura, sostituzione o ispezione di tutte le parti.

6. Evitare un avviamento involontario del compressore

Non trasportare il compressore mentre è collegato alla presa di alimentazione elettrica o quando il serbatoio d’aria è riempito di aria compressa. Assicurarsi che la manopola del pressostato si trova nella posizione "off " prima di collegare il compressore alla presa di alimentazione elettrica. (Traduzione delle istruzioni originali) 000BookEC1433HWE.indb25000BookEC1433HWE.indb25 2019/08/0611:01:012019/08/0611:01:01Italiano

7. Immagazzinare correttamente il compressore

Quando non è in uso, il compressore dovrebbe essere immagazzinato in un posto ben asciutto. Deve essere messo fuori dalla portata dei bambini. Bloccare il deposito dove viene immagazzinato il compressore.

8. Mantenere la area di lavoro bene pulita

Le zone stipate possono causare delle lesioni. Rimuovere gli attrezzi inutili, i residui, i mobili, ecc. da tutte le aree di lavoro.

9. Allontanare i bambini dalla presenza del

compressore Non lasciare gli ospiti mettersi in contatto con il cavo di prolunga del compressore. Tutti gli ospiti dovrebbero essere mantenuti ad una distanza sicura dall’area di lavoro.Tenere fuori della portata dei bambini.

10. Vestirsi correttamente

Non portare vestiti allentati o monili. Possono essere agganciati nelle parti in movimento. Portare un copri- cappelli protettivo per contenere i capelli lunghi.

11. Non maltrattare il cavo

Non maltrattare mai il cavo tirandolo con forza quando viene scollegato dalla presa a parete. Mantenere il cavo lontano da fonte di calore, petrolio e bordi taglienti.

12. Mantenere il compressore con cura

Seguire le istruzioni per lubrifi care il compressore. Controllare periodicamente i cavi e se sono danneggiati, fare riparare dal centro di servizio autorizzato.

13. Utilizzare un cavo con prolunga sicuro

Per evitare ogni rischio di scarica elettrica, utilizzare un cavo con prolunga a tre poli con una presa di messa a terra a tre poli ed una presa di messa a terra a tre poli. Assicurarsi che il cavo con prolunga sia in buona condizione di funzionamento. Se il cavo è danneggiato, sostituirlo o ripararlo. Il cavo dovrebbe avere una capacità suffi ciente per la corrente che circola alla macchina. Un cavo di una capacità insuffi ciente causerà una caduta della tensione o una perdita d'energia elettrica, che avranno come conseguenza un riscaldamento. La tabella seguente indica la dimensione del cavo da utilizzare secondo la lunghezza del cavo. Se il compressore deve essere utilizzato all’esterno, utilizzare un cavo con prolunga esclusivo. Tabella 1 Sezione valida per una lunghezza massima di 20m (65’) Compressore HP W 230 V (mm

EC1433H 1,27 950 2,5 AVVERTENZA Evitare il rischio di scossa elettrica. Non utilizzare mai questo compressore con un cavo elettrico o di prolunga danneggiato o sfi lacciato. Controllare regolarmente tutti i cavi elettrici. Non usarlo mai vicino ad acqua o in alcun ambiente in cui c’è rischio di scossa elettrica.

14. Stare bene alerta

Stare attenti a che cosa state facendo. Usare il buonsenso. Non operare il compressore quando siete stanchi. Il compressore non dovrebbe mai essere usato se siete sotto l'infl uenza di alcool, droghe o farmaco che vi addormentano.

15. Controllare se ci sono parti danneggiate e perdita di

aria Prima di continuare ad usare il compressore, il protettore o un altro pezzo che è danneggiato dovrebbe essere controllato con attenzione per determinare che funzioni correttamente come specifi cato. Controllare l'allineamento dei pezzi mobili, la connessione dei pezzi mobili, se c’è rottura delle parti, accessorio danneggiato, perdita di aria e tutte le altre circostanze che possono interferire con il funzionamento del compressore. Un protettore o altro pezzo danneggiato dovrebbe essere riparato o sostituito correttamente da un centro assistenza autorizzato salvo indicazione contraria in questo manuale di istruzioni. Fare sostituire i pressostati difettosi dal centro assistenza autorizzato. Non utilizzare il compressore se l'interruttore non funziona normalmente quando si collega e scollega.

16. Usare il compressore correttamente

Fare funzionare il compressore secondo le istruzioni fornite in questo manuale. Non lasciare mai che il compressore venga operato dai bambini, da individui non familiari con il suo funzionamento o dal personale non autorizzato.

17. Mantenere tutti i viti, bulloni e coperture bene in

posizione Mantenere tutti i viti, bulloni e piastre montate bene in posizione. Controllare periodicamente il loro stato.

18. Mantenere il cunicolo di ventilazione del motore

bene pulito Il cunicolo di ventilazione del motore deve essere mantenuto pulito in moda da potere fl uire liberamente l'aria in qualsiasi momento. Controllare frequentemente per vedere se c'è accumulazione di polvere.

19. Fare funzionare il compressore alla tensione

specifi cata Fare funzionare il compressore alla tensione specifi cata sulla sua targhetta. Se si utilizza il compressore ad una tensione più alta che la tensione speifi cata, si provocherà una rotazione anormalmente veloce del motore e si può danneggiare l'unità e bruciare il motore.

20. Non utilizzare mai un compressore che è difettoso o

che funziona anormalmente Se il compressore sembra funzionare anormalmente, produce rumori strani, sembra difettoso, smettere di usarlo immediatamente e fare eff ettuare le riparazioni da un centro assistenza autorizzato.

21. Non pulire le parti di plastica con un solvente

Un solvente quali benzina, diluente, benzina, tetracloruro di carbonio ed alcool può danneggiare e spezzare le parti di plastica. Non pulirle con tali solventi. Pulire le parti di plastica con un panno molle inumidito leggermente con acqua insaponata ed asciugare completamente.

22. Usare soltanto le parti di ricambio genuine

Le parti di ricambio non originali possono invalidare la vostra garanzia e possono risultare in lesioni e funzionamento incorretto. Le parti genuine sono disponibili presso il vostro commerciante.

23. Non modifi care il compressore

Non modifi care il compressore. Mettersi sempre in contatto con il centro assistenza autorizzato per qualunque riparazione. Una modifi ca non autorizzata può non solo alterare le prestazioni del compressore ma può anche provocare un incidente o una ferita al personale di riparazione che non possiede la conoscenza richiesta e la perizia tecnica per eseguire correttamente le riparazioni.

24. Spegnere l'interruttore quando il compressore non

è utilizzato Quando il compressore non è utilizzato, spegnere l'interruttore, disinserire la spina dalla presa di alimentazione elettrica ed aprire il rubinetto di spurgo per scaricare l'aria compressa dal serbatoio d’aria. 000BookEC1433HWE.indb26000BookEC1433HWE.indb26 2019/08/0611:01:012019/08/0611:01:01Italiano

25.Non toccare mai la superfi cie della parte che si trova ad una temperatura elevata Per evitare ogni rischio d'ustione, non toccare le condutture, la testa, il cilindro, il motore e la scatola dell'invertitore.

26. Non dirigere il fl usso dell'aria al corpo delle persone

o degli animali C’è rischio di ferita. Non dirigere mai il fl usso dell'aria alle persone o agli animali. 27.Svuotare il serbatoio Svuotare il serbatoio ogni giorno o dopo 4 ore di uso. Aprire il rubinetto di scarico ed inclinare il compressore per svuotare l’acqua accumulata. 28.Non arrestare il compressore estraendo la spina Utilizzare l'interruttore "INSERITA/DISINSERITA" (ON/ OFF). 29.Assicurarsi che la pressione di uscita del compressore sia inferiore alla pressione massima di esercizio dell’utensile. Una eccessiva pressione dell'aria causa pericoli di esplosione. Controllare la pressione nominale massima del produttore per utensili ad aria e accessori. La pressione di uscita del riduttore non deve mai superare la pressione nominale massima.

30. Ogni volta che si usa il gruppo ad alta pressione

del compressore ad alta pressione HiKOKI, devono essere usate le parti originali degli attrezzi ad alta pressione HiKOKI, il tubo dell’aria ad alta pressione ed il compressore.

31. Parti di ricambio

Per le riparazioni, usare solo pezzi di ricambio originali HiKOKI. La riparazione deve essere eseguita solo dal centro assistenza autorizzato.

32. Non utilizzare mai un trasformatore per alimentare

questo compressore. L’uso di un trasformatore per aumentare la tensione provocherà guasti o rotture. (se è usato un trasformatore, la macchina smetterà di funzionare.)

33. Non collegare mai il compressore ad un gruppo

generatore del motore o all’alimentazione corrente continua Il compressore si romperà o sarà danneggiato al bruciarsi.

34. Questo compressore è inteso per l’uso in interni.

Non installare il compressore in un posto esposto alla pioggia o a pillacchera d'acqua, ai posti con umidità elevata o alta temperatura (Fig. 1) Se è utilizzato in un ambiente umido, potrebbe causare una scarica elettrica o un cortocircuito, con conseguenza d’incendio. Utilizzarlo in un ambiente adeguato alle sue caratteristiche.

35. Non usare l’attrezzo vicino a sostanze infi ammabili

Non usare mai l’attrezzo vicino a sostanze infi ammabili (e.g. solventi, carburanti, eccetera). (Fig. 2) I fumi volatili di queste sostanze possono essere aspirati nel compressore e compressi insieme all’aria, provocando così un’esplosione.

36. Non usare mai l’attrezzo in atmosfere esplosive

Le scintille prodotte dall’attrezzo possono incendiare i gas, la polvere o altre sostanze combustibili disperse nell’aria. 37.Assicurarsi di mettere il compressore a terra Mettere il compressore a terra per evitare che una scarica elettrica sia causata agli operatori. Esso è dotato di un cavo a tre poli ed una presa di messa a terra a tre poli in modo che possa essere collegato ad una presa adeguata per la terra. Un fi lo a strisce verdi e gialle è utilizzato come conduttore di messa a terra. Non collegarlo mai ad altri terminali sotto tensione.

38. Aff errare nel modo corretto il compressore quando

è trasportato. Aff errare il compressore in modo adeguato aff errando le impugnature con entrambe le mani. (Fig. 3)

39. Avere cura di trasportare il compressore

correttamente, non capovolgerlo né sollevarlo per mezzo di ganci o corde.

40. Quando si smaltisce la macchina o le sue parti,

osservare le normative in vigore. CARATTERISTICHE Modello EC1433H Alimentazione elettrica 230 V AC 50Hz Corrente nominale 5,2 A Potenza del motore 950 W (1,27 HP) Messa a terra di protezione Classe I Costruzione di protezione IP20 Temperatura di servizio Da 5 + a 40°C Umidità di funzionamento 85 % RH o meno. Nessuna condensazione di rugiada. Altezza sopra il livello del mare Fino a 1000 m Temperatura di magazzinaggio Da -10 + a 50°C Umidità di magazzinaggio 85% RH o meno. Nessuna condensazione di rugiada. Gamma di funzionamento del commutatore Off : 3,25 MPa (32,5 bar) [471,4 psi]/On: 2,6 MPa (26 bar) [377,1 psi] 000BookEC1433HWE.indb27000BookEC1433HWE.indb27 2019/08/0611:01:012019/08/0611:01:01Italiano

Assicurarsi di installare il compressore su un pavimento piatto, con la parte di gomma della gamba sotto; l'angolo di pendenza permesso del pavimento può raggiungere fi no a 10 gradi. Se il pavimento d'impianto è inclinato e sdrucciolevole, assicurarsi che il compressore non si muova durante il funzionamento. Non utilizzarlo su uno scaff ale o un supporto dove rischia di cadere. ○ Evitare gli ambienti esposti a temperatura elevata o ai raggi diretti del sole, e assicurarsi di utilizzare la macchina in un luogo bene ventilato e all’ombra. L’uso di questa macchina a temperatura elevata o ai raggi diretti del sole deteriora non solo la sua durevolezza, ma aumenta la temperatura della parte principale, causando un pericolo alla sicurezza dell’operatore. Assicurarsi di usarla in un posto bene ventilato e all’ombra.La temperatura ambiente adeguata è da + 5 a +40°C ○ Non installare la macchina in un ambiente polveroso (dove ci sono truccioli di legno, ecc.). ○ Installare la macchina nel senso adatto. Installarla correttamente. ○ Non installare mai la macchina sotto la pioggia o in un posto spruzzato con acqua o esposto a temperatura elevata. (Fig. 1) L’uso di questa macchina in un ambiente bagnato può causare una scossa elettrica o un cortocircuito, con conseguente fuoco dovuto a brucciatura o ignizione. ○ Mai ostruire un'apertura di ventilazione o non utilizzare la macchina in una scatola o in un posto stretto (per esempio in in un veicolo, ecc.) (Fig. 5) Questa negligenza può generare un calore anormale, causando dei problemi o un incidente. Installare il compressore ad una distanza di 1 m o più dalla parete per garantire una ventilazione ed un raff reddamento suffi ciente. ○ Mai sedere sulla macchina o disporre un oggetto sulla sua parte superiore. Questa negligenza può causare un problema o danneggiarla. ○ Non utilizzare il compressore in un posto in cui la temperatura raggiunge 5°C o meno, o la temperatura ambiente supera +40°C. Interruttore d’alimentazione Manometro per indicare la pressione impostata della valvola di riduzione (2 indicatori) Regolatore valvola di riduzione della pressione (L) (manopola GRIGIA) Maniglia Leva di scarico Tubo di scarico Cavo d’alimentazione Spina elettrica Regolatore valvola di riduzione della pressione (H) (manopola ROSSA) Serbatoio dell’aria "I" : ON "O" : OFF

ISTRUZIONI PER IL FUNZIONAMENTO

Sballare il compressore e verifi care per vedere se ci sono difetti, danni causati durante il trasporto e se ci sono viti e bulloni allentati. AVVERTENZA Leggere la sezione delle "AVVISI PER LA SICUREZZA" Portare degli occhiali di protezione per gli occhi Un pericolo per gli occhi esiste sempre dovuto alla possibilità di una proiezione di polvere dall'aria compressa o del volo di un fermo causato da un manipolazione impropria dell'attrezzo. Per questi motivi, si deve portare sempre degli occhiali di protezione quando si opera l'attrezzo. NOTA: ○ Gli occhiali senza protezione laterale e gli schermi di faccia da solo non assicurano una protezione suffi ciente. ○ Le informazioni contenute in questo manuale di istruzioni sono previste per aiutarle nell’uso e nella manutenzione sicura del compressore. Alcune illustrazioni in questo manuale di istruzioni possono indicare i particolari o collegamenti che diff eriscono da quelli sul vostro proprio compressore.

AVVERTENZA ○ Non utilizzare mai la macchina in un posto in cui delle sostanze combustibili volatili sono state immagazzinate.(Fig. 2) Non usarla mai in prossimità di benzina, diluente, gas, vernice o adesivo, perché potrebbero bruciare o esplodere. ○ Non utilizzare mai la macchina vicino al calore di fuoco o di sostanze combustibili. ○ Non utilizzare mai la macchina in un posto instabile. (Fig. 4) Non usarla mai in un posto in cui potrebbe muoversi o cadere. 000BookEC1433HWE.indb28000BookEC1433HWE.indb28 2019/08/0611:01:012019/08/0611:01:01Italiano

3. Funzionamento della macchina

Ispezioni e controlli prima dell’uso AVVERTENZA ○ Prima dell’uso, controllare che dadi e bulloni non siano allentati ed accertarsi che non manchi alcuna parte. ○ L’alimentazione usata deve essere 230 VAC 10 A e deve essere dotata di interruttore di circuito. La variazione di tensione consentita per la sorgente d’alimentazione è di +/-10%. ○ La larghezza e la lunghezza della prolunga usata deve essere rispettivamente di 2,5 mm

al minimo e di 20 m al massimo. Inoltre, il cavo deve essere completamente srotolato quando usato. ○ Assicurarsi che la macchina sia installata nella direzione corretta quando è usata.

• Usare la macchina osservando rigorosamente le istruzioni fornite nella sezione "AVVISI PER LA SICUREZZA" a pagina 25

• Le valvole della pressione nella descrizione non includono l’errore di lettura del manometro. (1) Dopo avere spento l’interruttore d’alimentazione della macchina, collegare la spina con messa a terra ad una presa con messa a terra. Quando si usa una prolunga, assicurarsi che il diametro e la lunghezza siano rispettivamente di 2,5 mm

minimo e di 20 m al massimo. (2) Accendere l’interruttore d’alimentazione mentre si tiene completamente aperta la leva di scarico. (3) Assicurarsi che il motore si avvii e che l’aria esca dal tubo di scarico quando la leva di scarico è aperta. (4) Chiudere la leva di scarico ed assicurarsi che non ci siano perdite d’aria dal tubo di scarico. (Fig. 6) (5) Girare completamente in senso orario il regolatore (nelle 2 posizioni) della valvola di riduzione della pressione fi no a raggiungere il fi ne corsa ed assicurarsi che durante questa operazione l’indicatore del manometro si sposti (verso l’alto) su entrambe le posizioni. ATTENZIONE Come la pressione nel serbatoio dell’aria aumenta, a causa delle caratteristiche della valvola di riduzione della pressione dell’aria, il valore della pressione può variare fi no a 2 bar rispetto a quello impostato. Girare una volta in senso antiorario il regolatore della valvola di riduzione della pressione per ridurre la pressione e poi procedere alla regolazione aumentando la pressione girando il regolatore in senso orario. Attacco aria a pressione regolare (per attrezzi a pressione regolare) Manometro sul serbatoio Attacco aria ad alta pressione (per attrezzi HiKOKI ad alta pressione) (6) Assicurarsi che l’operazione di compressione si arresti automaticamente entro 6 o 7 minuti, tranne quando è collegato il serbatoio ausiliario e la tensione è diminuita, in quanto aumentano le ore di funzionamento. (7) Attendere 5 minuti dopo che il funzionamento è stato arrestato per accertarsi che non ci siano rumori anomali o perdite d’aria e che il compressore non si riavvii. (8) Scaricare l’aria compressa aprendo di poco la leva di scarico. Assicurarsi che il funzionamento riprenda in seguito alla diminuzione della pressione. (9) Chiudere la leva di scarico e spegnere l’alimentazione mentre è in funzione la procedura di compressione, per accertarsi che queste azioni arrestino il funzionamento della macchina. (10) Girare in senso antiorario il regolatore (nelle 2 posizioni) della valvola di riduzione della pressione per accertarsi che questo movimento rotatorio sposti l’indicatore del manometro verso il basso su entrambe le posizioni. (Si possono sentire dei rumori provocati dall’uscita dell’aria; questi non sono indicatori di un guasto.) (Fig.

(11) Aprire la leva di scarico per scaricare tutta l’aria compressa e l’acqua dal serbatoio dell’aria. Se durante il controllo o ispezione precedente la messa in opera si trovano delle anomalie, inviare la macchina al rivenditore o centro assistenza autorizzato per il controllo e la riparazione. Funzionamento Prima di usare la macchina, assicurarsi di eseguire le procedure di "Ispezioni e controlli prima dell’uso" descritte a pagina 29. (1) Aprire completamente la leva di scarico ed accendere l’interruttore d’alimentazione. Dopo l’avviamento, chiudere bene la leva di scarico per aumentare la pressione. (2) Dopo avere accertato che il funzionamento si è arrestato in eseguito all’aumento di pressione, girare il regolatore della valvola di riduzione della pressione per regolare sul livello appropriato la pressione d’esercizio della sparachiodi e dell’attrezzo pneumatico. Quando si regola la pressione, prima girare in senso antiorario la valvola di riduzione della pressione per impostare la pressione su un livello di 2 bar inferiore a quello appropriato. Poi procedere con la regolazione girando in senso orario il regolatore per aumentare la pressione. (Fig. 7) 000BookEC1433HWE.indb29000BookEC1433HWE.indb29 2019/08/0611:01:012019/08/0611:01:01Italiano

○ Assicurarsi di iniziare la regolazione ad un livello inferiore rispetto a quello della pressione appropriata e continuare a regolare aumentando la pressione partendo da quel livello. Se si avvia la regolazione da un livello superiore a quello appropriato, ci sarà un errore tra il valore del manometro e la pressione eff ettivamente usata. (Rispettivamente a causa delle caratteristiche della valvola di riduzione della pressione) ○ Le 2 valvole di riduzione della pressione in dotazione a questa macchina permettono di collegare attrezzi HiKOKI ad alta pressione e sparachiodi ed attrezzi pneumatici generici. <Valvola di riduzione della pressione H> Permette il collegamento di attrezzi HiKOKI ad alta pressione (con pressione d’esercizio di 25 bar al massimo) <Valvola di riduzione della pressione L> Permette il collegamento di sparachiodi ed attrezzi pneumatici generici (con pressione d’esercizio di 8 bar al massimo) AVVERTENZA ○ È necessario osservare le pressioni d’esercizio specifi che per le sparachiodi e gli attrezzi pneumatici. L’uso di una sparachiodi o attrezzo pneumatico senza regolare la pressione erogata usando la valvola di riduzione, può peggiorare le prestazioni dell’attrezzo, provocarne l’usura precoce o danneggiarlo. ○ L’uso di una sparachiodi o attrezzo pneumatico ad un livello inappropriato di pressione dell’aria (alta pressione non necessaria) aumenta il consumo di aria e potenzialmente peggiora la capacità di funzionamento continuato. Assicurarsi di usare gli attrezzi con la pressione appropriata. (3) Dopo avere completato la regolazione della pressione erogata, si può iniziare a lavorare collegando il tubo dell’aria al connettore (attacco dell’aria). (Fig. 8) (4) Collegare il tubo dell’aria ad alta pressione per attrezzi HiKOKI ad alta pressione al connettore dell’aria ad alta pressione sul lato H della valvola di riduzione della pressione. Collegare il tubo dell’aria per sparachiodi generiche all’attacco dell’aria sul lato L della valvola di riduzione della pressione. L’attacco è di tipo ad incastro e permette di collegare il connettore all’attacco semplicemente premendolo. AVVERTENZA Prima di collegare il tubo dell’aria a questo compressore, assicurarsi che il tubo dell’aria ed il connettore siano fi ssati saldamente.

DISPOSITIVO DI PROTEZIONE

Questo compressone è dotato di un dispositivo di protezione che arresta automaticamente il funzionamento quando è rilevata qualsiasi anomalia della tensione o del motore.Se il motore smette di funzionare, prendere le misure appropriate facendo riferimento alla tabella che segue. Causa Azioni da adottare La tensione è troppo bassa o troppo alta

1. Spegnere l’interruttore d’alimentazione e scollegare la spina

dalla presa di corrente.

2. Controllare e rettifi care il collegamento al cavo d’alimentazione

o alla prolunga (pagina 26), poi collegare la spina alla presa di corrente ed accendere l’interruttore d’alimentazione per ripristinare il funzionamento. ○ La temperatura del motore si è alzata in modo anomal ○ La temperatura del circuito di controllo è salita ad un livello anormalmente alto.

1. Spegnere l’interruttore d’alimentazione e scollegare la spina

dalla presa di corrente.

2. Collegare la spina alla presa di corrente ed accendere

l’interruttore d’alimentazione per ripristinare il funzionamento. Se il motore non si è raff reddato a suffi cienza, il funzionamento ripristinato potrebbe attivare poco dopo il dispositivo di protezione. In altri casi, il funzionamento potrebbe non essere ripristinato quando si accende l’interruttore d’alimentazione. In questo caso, attendere circa 30 minuti per permettere al motore di raff reddarsi prima di riavviare la macchina. AVVERTENZA Se il dispositivo di protezione si attiva quando non ci sono problemi apparenti nell’ambiente di lavoro, smettere di usare il compressore ed inviarlo al rivenditore o centro assistenza autorizzato per il controllo e la riparazione. 000BookEC1433HWE.indb30000BookEC1433HWE.indb30 2019/08/0611:01:012019/08/0611:01:01Italiano

AVVERTENZA Non usare il compressore se si rileva qualsiasi anomalia. Se si rileva una qualsiasi delle seguenti anomalie, spegnere immediatamente l'interruttore d'alimentazione, scollegare la spina dalla presa di corrente ed inviare la macchina al rivenditore o centro assistenza autorizzato per il controllo e la riparazione.

1. I seguenti problemi si verifi cano anche quando

non ci sono problemi con l’alimentazione o cablaggio: (Fare riferimento al "DISPOSITIVO DI PROTEZIONE".) ○ L’accensione dell’interruttore d’alimentazione non fa avviare la macchina. ○ Il motore genera vibrazioni

2. Durante il funzionamento sono generati rumori

3. È attivata la valvola di sicurezza invece del sensore

di pressione, permettendo all’aria compressa di essere scaricata.

6. Quando si toccano le parti metalliche si sente

un dolore come quello provocato da una scarica elettrica.

7. Altre anomalie, oltre a quelle sopra elencate, che

sono rilevate durante il funzionamento.

MANTENIMENTO DELLE PRESTAZIONI

1. Scaricare l’acqua dalla macchina.

Al termine del lavoro, girare in senso orario il regolatore della valvola di riduzione della pressione ed aprire gradualmente la leva di scarico per scaricare l’aria compressa e l’acqua dal serbatoio dell’aria fi nché l’indicatore del manometro arriva a 0. ○ Il mancato scarico dell’acqua provocherà il fi orire di muff e all’interno del serbatoio dell’aria che possono provocare potenziali guasti.

2. Eseguire regolarmente le ispezioni della macchina.

L’utente deve eseguire le procedure di pulizia ed ispezione della macchina per mantenere le sue prestazioni. Non esitare di richiedere al rivenditore o centro assistenza autorizzato di ispezionare la macchina.

3. Maneggiare questa macchina con cura.

La caduta accidentale della macchina, gli urti ed i colpi con oggetti duri può provocare deformazioni, rotture o danni alla macchina. L’utente è incoraggiato ad evitare far cadere, urtare o colpire la macchina.

4. Ispezionare la macchina ogni volta che è usata.

Controllare ed ispezionare la macchina seguendo la procedura descritta nelle "AVVISI PER LA SICUREZZA" da pagina 25 in poi. GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifi che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. Pressione sonora del rumore EC1433H LPA 72 dB (A) Per il mercato europeo, i compressori sono prodotti in conformità alla Direttiva CE 2006/42. Pressione acustica misurata a campo libero ad una distanza di 1 m: Indossare protezioni per l’udito. 000BookEC1433HWE.indb31000BookEC1433HWE.indb31 2019/08/0611:01:012019/08/0611:01:01Nederlands
