Caractéristiques Techniques	Perceuse HUSQVARNA 541EA, moteur 2 temps, cylindrée 50,2 cm³, puissance 2,8 kW, poids 5,2 kg.
Utilisation	Conçue pour le perçage de trous dans le bois, le béton et d'autres matériaux, idéale pour les travaux de construction et de rénovation.
Maintenance et Réparation	Vérifier régulièrement le filtre à air, changer l'huile moteur, affûter les forets et nettoyer les pièces après utilisation.
Sécurité	Porter des équipements de protection individuelle (gants, lunettes), s'assurer que l'outil est éteint lors des réglages, ne pas surcharger l'appareil.
Informations Générales	Garantie de 2 ans, service après-vente disponible, pièces de rechange accessibles.

FOIRE AUX QUESTIONS - 541EA HUSQVARNA

Comment démarrer la perceuse HUSQVARNA 541EA ?

Pour démarrer la perceuse, assurez-vous que la batterie est chargée et insérez-la correctement dans l'appareil. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé tout en actionnant la gâchette.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la batterie est complètement chargée. Si elle l'est, assurez-vous que la perceuse est correctement assemblée et que le bouton d'alimentation fonctionne.

Quelle est la capacité de perçage de la HUSQVARNA 541EA ?

La HUSQVARNA 541EA peut percer des matériaux jusqu'à 30 mm d'épaisseur dans le bois et 13 mm dans le métal, selon le type de foret utilisé.

Comment changer le foret sur la perceuse ?

Pour changer le foret, desserrez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Retirez l'ancien foret et insérez le nouveau. Serrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Comment entretenir ma perceuse HUSQVARNA 541EA ?

Un entretien régulier inclut le nettoyage de la perceuse après chaque utilisation, le lubrification des pièces mobiles, et la vérification de l'état des forets pour s'assurer qu'ils sont tranchants.

Puis-je utiliser la perceuse pour des travaux en extérieur ?

Oui, la HUSQVARNA 541EA est conçue pour être utilisée à l'extérieur, mais assurez-vous de la protéger des intempéries et de l'humidité excessive.

Quel type de batterie utilise la HUSQVARNA 541EA ?

La perceuse utilise une batterie lithium-ion de 36V, qui offre une autonomie prolongée et un temps de charge rapide.

Y a-t-il une garantie pour la HUSQVARNA 541EA ?

Oui, la HUSQVARNA 541EA est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le revendeur. Veuillez consulter votre documentation pour plus de détails.

Comment résoudre un problème de surchauffe de la perceuse ?

Si votre perceuse surchauffe, arrêtez immédiatement son utilisation. Laissez-la refroidir pendant au moins 30 minutes avant de reprendre le travail. Vérifiez également que le foret n'est pas obstrué et que vous n'appliquez pas une pression excessive.

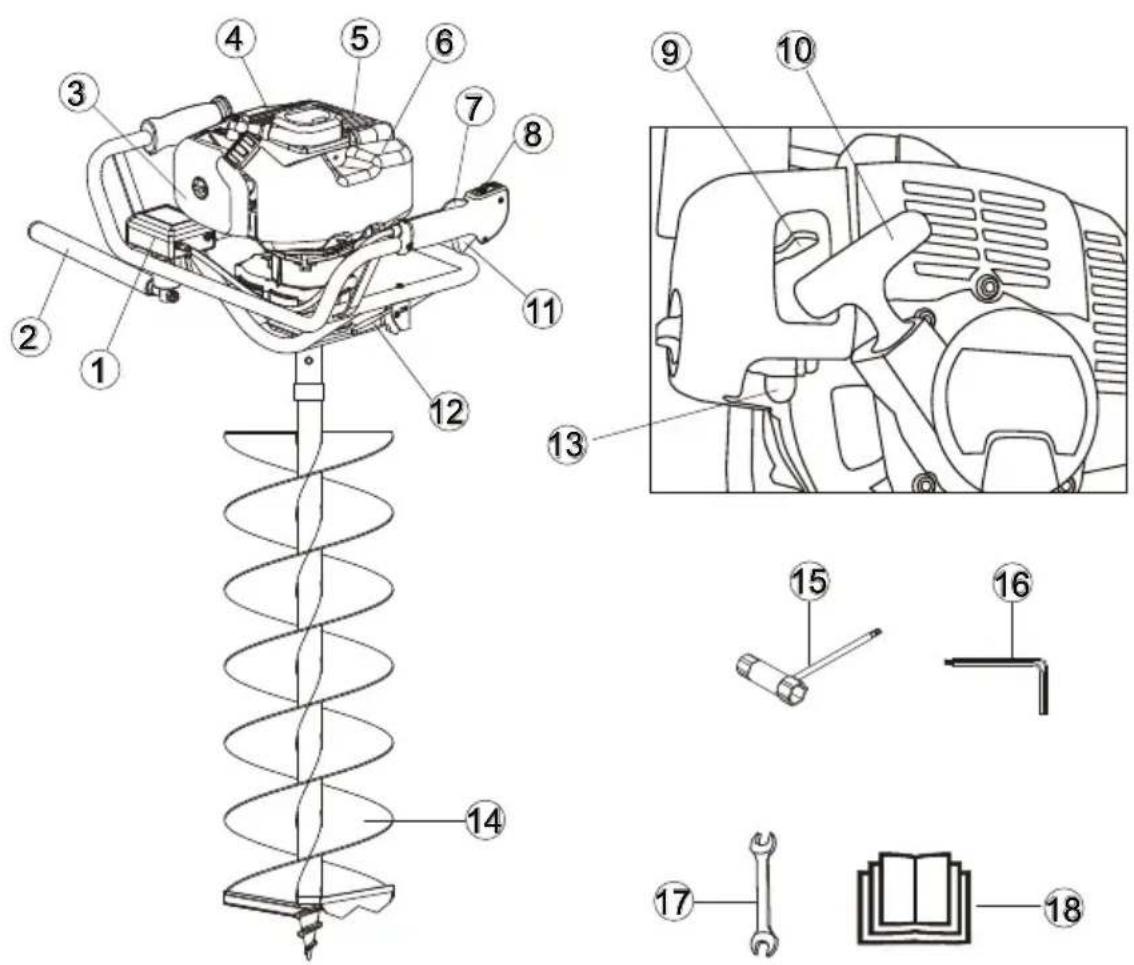

MODE D'EMPLOI 541EA HUSQVARNA

1. Système de freinage

2. Levier de déclenchement du frein

3. Couvercle du filtre à air

4. Couvercle du cylindre

5. Couvercle du silencieux

6. Réservoir de carburant

7. Verrouillage de la gâchette d'accélérateur

8. Interrupteur d'arrêt

9. Levier de starter

10. Poignée du démarreur

11. Gâchette de l'accélérateur

12. Levier de réenclenchement des freins

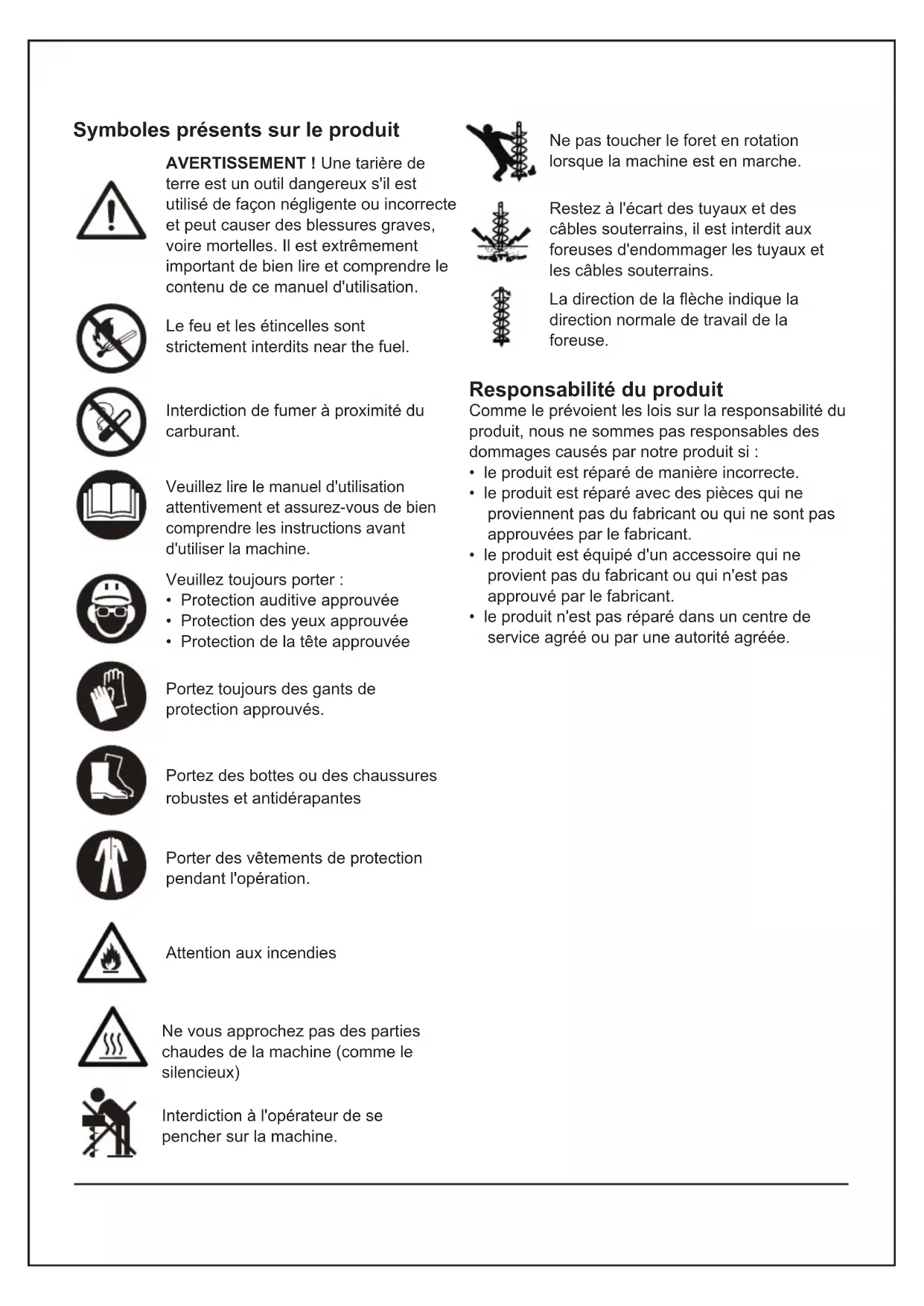

51AVERTISSEMENT ! Une tarière de terre est un outil dangereux s'il est utilisé de façon négligente ou incorrecte et peut causer des blessures graves, voire mortelles. Il est extrêmement important de bien lire et comprendre le contenu de ce manuel d'utilisation. Ne pas toucher le foret en rotation lorsque la machine est en marche. Restez à l'écart des tuyaux et des câbles souterrains, il est interdit aux foreuses d'endommager les tuyaux et les câbles souterrains. La direction de la flèche indique la direction normale de travail de la foreuse. Interdiction à l'opérateur de se pencher sur la machine. Attention aux incendies Ne vous approchez pas des parties chaudes de la machine (comme le silencieux) Responsabilité du produit Comme le prévoient les lois sur la responsabilité du produit, nous ne sommes pas responsables des dommages causés par notre produit si :

• le produit est réparé de manière incorrecte.

• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas approuvées par le fabricant.

• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas approuvé par le fabricant.

• le produit n'est pas réparé dans un centre de service agréé ou par une autorité agréée. Le feu et les étincelles sont strictement interdits near the fuel. Interdiction de fumer à proximité du carburant. Veuillez lire le manuel d'utilisation attentivement et assurez-vous de bien comprendre les instructions avant d'utiliser la machine. Veuillez toujours porter :

• Protection auditive approuvée

• Protection des yeux approuvée

• Protection de la tête approuvée Portez des bottes ou des chaussures robustes et antidérapantes Porter des vêtements de protection pendant l'opération. Portez toujours des gants de protection approuvés. Symboles présents sur le produit

51Sécurité Les définitions ci-dessous indiquent le niveau de gravité de chaque mot de signalisation.

• Utilisez le produit correctement. Une utilisation incorrecte peut entraîner des blessures ou la mort. N'utilisez le produit que pour les tâches décrites dans ce manuel. N'utilisez pas le produit pour d'autres tâches.

• Respectez les instructions de ce manuel. Respectez les symboles de sécurité et les consignes de sécurité. Si l'opérateur ne respecte pas les instructions et les symboles, des blessures, des dommages ou la mort sont possibles.

• Ne jetez pas ce manuel. Utilisez les instructions pour assembler, utiliser et maintenir votre produit en bon état. Utilisez les instructions pour installer correctement les accessoires. N'utilisez que des accessoires identiques à ceux d'origine ou fournis par Husqvarna ou son représentant.

• Ce manuel ne peut pas inclure toutes les situations qui peuvent se produire lorsque vous utilisez le produit. Soyez prudent et faites preuve de bon sens. N'utilisez pas le produit ou n'effectuez pas d'entretien sur le produit si vous n'êtes pas sûr de la situation. Adressez-vous à un expert du produit, à votre revendeur, à votre agent de service ou à un centre de service agréé pour obtenir des informations.

• N'utilisez jamais la machine si vous êtes fatigué, si vous avez bu de l'alcool ou si vous prenez des médicaments qui pourraient affecter votre vision, votre jugement ou votre coordination.

• Portez un équipement de protection individuelle. Définitions de la sécurité Consignes de sécurité pour l'utilisation

AVERTISSEMENT : Risque de

blessures corporelles. Consignes générales de sécurité

AVERTISSEMENT : Lisez les instructions

d'avertissement suivantes avant d'utiliser le produit. ATTENTION: endommagement du produit. Remarque : Ces informations facilitent l'utilisation du produit. Voir les instructions sous la rubrique Équipement de protection individuelle.

• N'utilisez jamais une machine qui est défectueuse. Effectuez les contrôles de sécurité, la maintenance et les instructions d'entretien décrits dans ce manuel. Certaines mesures de maintenance et d'entretien doivent être effectuées par des spécialistes formés et qualifiés. Reportez-vous aux instructions de la rubrique Maintenance.

• Tous les couvercles et protections doivent être installés avant le démarrage. Veillez à ce que le capuchon de la bougie et le fil d'allumage ne soient pas endommagés pour éviter tout risque d'électrocution.

• Veillez à ce que personne ne s'approche à moins de 5 m pendant que vous travaillez.

• Effectuez une inspection générale de la machine avant de l'utiliser. Consultez le programme de Maintenance.

• Lorsque vous utilisez ce produit, le moteur produit un champ électromagnétique. Ce champ électromagnétique peut endommager les implants médicaux. Parlez-en à votre médecin et au fabricant d'implants médicaux avant d'utiliser le produit.

• Veuillez ne pas démarrer le produit à l'intérieur ou à proximité de matériaux inflammables. Les gaz d'échappement sont chauds et peuvent contenir une étincelle susceptible de déclencher un incendie.

• Faites tourner un moteur dans un endroit confiné ou mal ventilé peut entraîner la mort par asphyxie ou empoisonnement au monoxyde de carbone.

• Veuillez interdire aux enfants d'utiliser le produit. Ne laissez pas une personne sans connaissance des instructions utiliser le produit.

• Veuillez toujours surveiller toute personne dont les capacités physiques ou mentales sont réduites et qui utilise le produit. Un adulte responsable doit être présent à tout moment.

• Une tarière de terre est un outil dangereux s'il est utilisé de manière imprudente ou incorrecte et peut provoquer des blessures graves, voire mortelles. Il est extrêmement important que vous lisiez et compreniez le contenu de ce manuel d'utilisation.

• N'utilisez pas le produit s'il y a des personnes ou des animaux dans la zone de travail. Arrêtez le produit si une personne ou un animal entre dans la zone de travail. Ne tournez pas avec le produit avant de vous être assuré qu'aucune personne ou aucun animal ne se trouve dans la zone de sécurité.

• Assurez-vous que vous avez toujours le contrôle du produit.

• N'utilisez pas le produit si vous ne pouvez pas recevoir d'aide en cas d'accident. Assurez-vous toujours que d'autres personnes savent que vous allez utiliser le produit avant de commencer à l'utiliser.

• Retirez tous les matériaux indésirables de la zone de travail avant de commencer. Si le foret heurte un objet, celui-ci peut être éjecté et causer des blessures ou des dommages. Les matériaux non désirés peuvent s'enrouler autour du foret et causer des dommages.

• N'utilisez pas le produit dans des conditions météorologiques défavorables (brouillard, pluie, vents forts, risque de foudre ou autres conditions météorologiques). Des conditions dangereuses (telles que des surfaces glissantes) peuvent se produire en raison du mauvais temps.

Équipement de protection individuelle Dispositifs de protection intégrés au produit Commutateur d'arrêt Verrouillage de la gâchette d'accélérateur

AVERTISSEMENT : Lisez les instructions

d'avertissement suivantes avant d'utiliser le produit. STOP

• Une tarière de terre est un outil dangereux s'il est utilisé de manière imprudente ou incorrecte et peut provoquer des blessures graves, voire mortelles. Il est extrêmement important que vous lisiez et compreniez le contenu de ce manuel d'utilisation.

• N'utilisez pas le produit s'il y a des personnes ou des animaux dans la zone de travail. Arrêtez le produit si une personne ou un animal entre dans la zone de travail. Ne tournez pas avec le produit avant de vous être assuré qu'aucune personne ou aucun animal ne se trouve dans la zone de sécurité.

• Assurez-vous que vous avez toujours le contrôle du produit.

• N'utilisez pas le produit si vous ne pouvez pas recevoir d'aide en cas d'accident. Assurez-vous toujours que d'autres personnes savent que vous allez utiliser le produit avant de commencer à l'utiliser.

• Retirez tous les matériaux indésirables de la zone de travail avant de commencer. Si le foret heurte un objet, celui-ci peut être éjecté et causer des blessures ou des dommages. Les matériaux non désirés peuvent s'enrouler autour du foret et causer des dommages.

• N'utilisez pas le produit dans des conditions météorologiques défavorables (brouillard, pluie, vents forts, risque de foudre ou autres conditions météorologiques). Des conditions dangereuses (telles que des surfaces glissantes) peuvent se produire en raison du mauvais temps.

• Utilisez toujours un équipement de protection individuelle correct lorsque vous utilisez le produit. L'équipement de protection individuelle ne supprime pas le risque de blessure. L'équipement de protection individuelle diminue la gravité des blessures en cas d'accident. Demandez à votre revendeur agréé de vous aider à choisir l'équipement approprié.

• Utilisez toujours une protection oculaire approuvée lorsque vous utilisez le produit.

• N'utilisez pas le produit pieds nus ou avec des chaussures ouvertes. Utilisez toujours des bottes antidérapantes résistantes.

• Utilisez des pantalons épais et longs.

• Si cela est nécessaire, utilisez des gants de protection approuvés.

• Utilisez un casque s'il est possible que des objets vous tombent sur la tête.

• Utilisez toujours des protections auditives approuvées lorsque vous utilisez le produit. Le bruit pendant une longue période peut provoquer une perte auditive due au bruit.

• Assurez-vous d'avoir une trousse de premiers secours à proximité.

1. Assurez-vous que la gâchette de l'accélérateur

(B) est verrouillée au ralenti lorsque vous relâchez le verrouillage de la gâchette de l'accélérateur (A).

2. Poussez le verrouillage de la gâchette de

l'accélérateur (A) et assurez-vous qu'elle revient à sa position initiale lorsque vous la relâchez.

3. Appuyez sur la gâchette de l'accélérateur (B) et

assurez-vous qu'elle revient à sa position initiale lorsque vous la relâchez. Démarrez le moteur, puis donnez un coup d'accélérateur. Relâcher la gâchette de l'accélérateur (B) et vérifier que le foret s'arrête. Si la perceuse tourne alors que l'accélérateur est en position de ralenti, vérifiez la vis de réglage du ralenti du carburateur.

• Veuillez effectuer régulièrement la maintenance du produit.

• La durée de vie du produit augmente.

• Les risques d'accidents diminuent.

• Laissez un revendeur agréé ou un centre de service agréé examiner régulièrement le produit pour effectuer des réglages ou des réparations.

• N'utilisez pas un produit dont l'équipement de protection est endommagé. Si le produit est endommagé, adressez-vous à un centre de service agréé.

51Démarrez le moteur. Assurez-vous que le moteur s'arrête lorsque vous mettez le commutateur d'arrêt en position d'arrêt.

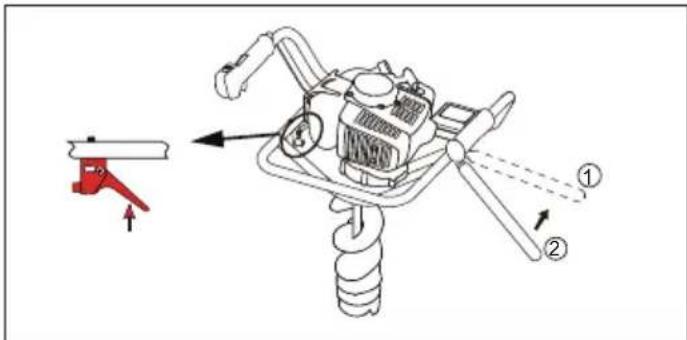

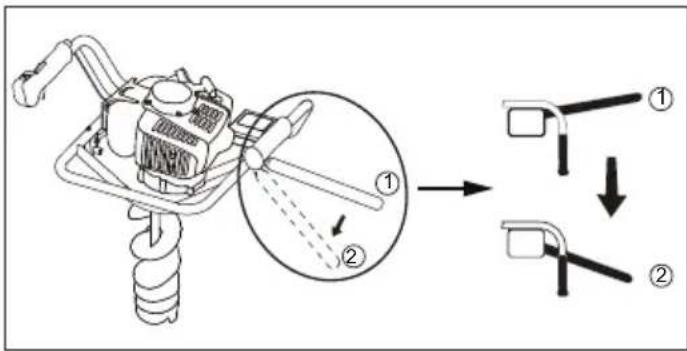

1. Si le foret se bloque pendant l'opération, le levier

de frein frappera la jambe de l'opérateur, passant de la position de fonctionnement ① à la position de freinage ②. Le système de freinage est activé et la machine s'arrête.

2. La main droite de l'opérateur quitte la poignée de

commande, puis tient le levier de réinitialisation du frein avec la main droite, et le levier de frein rebondira automatiquement de la position de freinage ② à la position de fonctionnement ①.

3. Après la réinitialisation du levier de frein,

appuyez sur la gâchette de l'accélérateur et la machine fonctionnera normalement. Le silencieux réduit le niveau de bruit au minimum et maintient les émissions de gaz d'échappement à l'écart de l'opérateur.

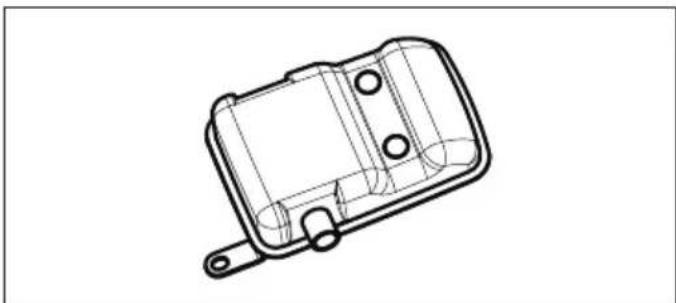

• N'utilisez pas un moteur dont le silencieux est endommagé. Un silencieux endommagé augmente le niveau sonore et le risque d'incendie. Gardez un extincteur à proximité.

• Vérifiez régulièrement que le silencieux est bien fixé au produit.

• Veillez à ne pas toucher le moteur ou le silencieux lorsque le moteur est en marche. Veillez à ne pas toucher le moteur ou le silencieux pendant un certain temps après l'arrêt du moteur. Les surfaces chaudes peuvent provoquer des blessures.

• Un silencieux chaud peut provoquer un incendie. Faites attention si vous utilisez le produit à proximité de liquides ou de gaz inflammables.

• Veillez à ne pas toucher les pièces du silencieux si celui-ci est endommagé. Les pièces peuvent contenir des produits chimiques cancérigènes.

• Ne démarrez pas le produit s'il y a du carburant ou de l'huile moteur sur le produit. Nettoyez le carburant/huile indésirable et laissez le produit sécher. Nettoyez le carburant indésirable du produit. Vérifiez le foret

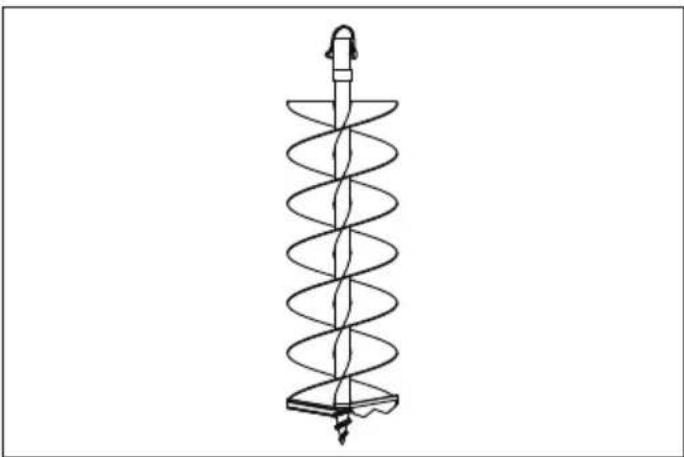

• N'utilisez jamais un foret émoussé, fissuré ou endommagé.

• Assurez-vous que le foret est solidement fixé.

• Lorsque la lame est fabriquée, elle est affûtée selon une méthode avancée. Cela signifie que la lame ne peut pas être réaffûtée à l'aide de méthodes conventionnelles. Les lames usées doivent être remplacées par des neuves pour que votre machine fonctionne de manière satisfaisante.

Silencieux Sécurité des combustibles/ du carburant Foret Système de freinage

• Si vous renversez du carburant sur vos vêtements, changez immédiatement de vêtements.

• Veillez à ne pas vous mettre du carburant sur le corps, cela pourrait vous blesser. Si vous avez du carburant sur le corps, utilisez de l'eau et du savon pour l'enlever.

• Ne démarrez pas le moteur si vous renversez de l'huile ou du carburant sur le produit ou sur votre corps.

• Ne démarrez pas le produit si le moteur présente une fuite. Examinez régulièrement le moteur pour détecter les fuites.

• Soyez prudent avec le carburant. Le carburant est inflammable et les gaz d'échappement sont explosifs et peuvent causer des blessures ou la mort.

• Ne respirez pas les gaz d'échappement du carburant, cela peut provoquer des blessures. Assurez-vous que la circulation d'air est suffisante.

• Ne fumez pas à proximité du carburant ou du moteur.

• Ne mettez pas d'objets chauds à proximité du carburant ou du moteur.

• N'ajoutez pas de carburant lorsque le moteur est en marche.

• Assurez-vous que le moteur est froid avant de ravitailler en carburant.

• Avant de ravitailler, ouvrez lentement le bouchon du réservoir de carburant et relâchez la pression avec précaution.

• N'ajoutez pas de carburant au moteur dans une zone intérieure. Une circulation d'air insuffisante peut entraîner des blessures ou la mort par

• Serrez le bouchon du réservoir de carburant avec précaution, sinon un incendie peut se produire.

• Déplacez le produit à une distance minimale de 3 m de l'endroit où vous avez rempli le réservoir avant un démarrage.

• Ne mettez pas trop de carburant dans le réservoir.

• Assurez-vous qu'une fuite ne peut pas se produire lorsque vous déplacez le produit ou le réservoir de carburant.

• Ne placez pas le produit ou le réservoir de carburant dans un endroit où il y a une flamme vive, une étincelle ou une veilleuse. Assurez-vous que la zone de stockage ne contient pas de flamme vive.

• N'utilisez que des récipients approuvés lorsque vous déplacez le carburant ou que vous le stockez.

• Videz le réservoir de carburant avant un stockage de longue durée. Respectez la législation locale en matière d'élimination du carburant.

• Nettoyez le produit avant un stockage à long terme.

• Retirez le câble de la bougie avant de ranger le produit pour vous assurer que le moteur ne démarre pas accidentellement.• Ne démarrez pas le produit s'il y a du carburant ou de l'huile moteur sur le produit. Nettoyez le carburant/huile indésirable et laissez le produit sécher. Nettoyez le carburant indésirable du produit.

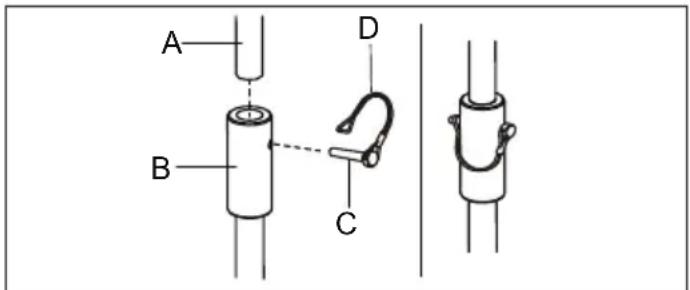

Montage Insérez l'extrémité filetée du levier de déclenchement du frein dans le trou situé sous le système de freinage et serrez le contre-écrou.

1. Démonter l'axe de connexion (C) du foret (B), et

connecter l'arbre de sortie de la transmission (A) avec le foret (B).

2. Insérer la goupille de connexion (C) dans le trou

de connexion du foret (B), puis la bloquer avec un fil d'acier élastique (D) pour s'assurer que la goupille de connexion (C) ne tombe pas.

• Si vous ne pouvez pas régler la vitesse de ralenti pour que le foret s'arrête, adressez-vous à votre centre de service. N'utilisez pas le produit avant qu'il ne soit correctement réglé ou réparé. Consignes de sécurité pour la maintenance Pour assembler le frein Pour assembler le foret

• Si vous renversez du carburant sur vos vêtements, changez immédiatement de vêtements.

• Veillez à ne pas vous mettre du carburant sur le corps, cela pourrait vous blesser. Si vous avez du carburant sur le corps, utilisez de l'eau et du savon pour l'enlever.

• Ne démarrez pas le moteur si vous renversez de l'huile ou du carburant sur le produit ou sur votre corps.

• Ne démarrez pas le produit si le moteur présente une fuite. Examinez régulièrement le moteur pour détecter les fuites.

• Soyez prudent avec le carburant. Le carburant est inflammable et les gaz d'échappement sont explosifs et peuvent causer des blessures ou la mort.

• Ne respirez pas les gaz d'échappement du carburant, cela peut provoquer des blessures. Assurez-vous que la circulation d'air est suffisante.

• Ne fumez pas à proximité du carburant ou du moteur.

• Ne mettez pas d'objets chauds à proximité du carburant ou du moteur.

• N'ajoutez pas de carburant lorsque le moteur est en marche.

• Assurez-vous que le moteur est froid avant de ravitailler en carburant.

• Avant de ravitailler, ouvrez lentement le bouchon du réservoir de carburant et relâchez la pression avec précaution.

• N'ajoutez pas de carburant au moteur dans une zone intérieure. Une circulation d'air insuffisante peut entraîner des blessures ou la mort par

• Serrez le bouchon du réservoir de carburant avec précaution, sinon un incendie peut se produire.

• Déplacez le produit à une distance minimale de 3 m de l'endroit où vous avez rempli le réservoir avant un démarrage.

• Ne mettez pas trop de carburant dans le réservoir.

• Assurez-vous qu'une fuite ne peut pas se produire lorsque vous déplacez le produit ou le réservoir de carburant.

• Ne placez pas le produit ou le réservoir de carburant dans un endroit où il y a une flamme vive, une étincelle ou une veilleuse. Assurez-vous que la zone de stockage ne contient pas de flamme vive.

• N'utilisez que des récipients approuvés lorsque vous déplacez le carburant ou que vous le stockez.

• Videz le réservoir de carburant avant un stockage de longue durée. Respectez la législation locale en matière d'élimination du carburant.

• Nettoyez le produit avant un stockage à long terme.

• Retirez le câble de la bougie avant de ranger le produit pour vous assurer que le moteur ne démarre pas accidentellement.• Utilisez toujours un récipient propre lorsque vous mélangez le carburant.

• Ne faites une quantité de mélange de carburant supérieure à 30 jours.

• Si la machine n'est pas utilisée pendant un certain temps, le réservoir de carburant doit être vidé et nettoyé.

1. Ajoutez la moitié de la quantité d'essence.

2. Ajoutez la quantité totale d'huile.

3. Secouez le mélange d'essence pour en

mélanger le contenu.

4. Ajoutez la quantité d'essence restante.

5. Secouez le mélange de carburant pour en

mélanger le contenu.

6. Remplissez le réservoir de carburant.

Pour faire le mélange de carburant Pour ajouter du carburant

AVERTISSEMENT : Ne fumez pas et ne

mettez pas d'objets chauds à proximité du carburant. Avant d'ajouter du carburant, arrêtez le moteur et laissez-le refroidir pendant quelques minutes.

AVERTISSEMENT : Lorsque vous

ajoutez du carburant, ouvrez lentement le bouchon du réservoir de carburant afin de libérer doucement toute pression excessive. Essence, litre

• Utilisez toujours de l'essence neuve sans plomb avec un indice d'octane minimum de 90 RON (87 AKI) et une concentration d'éthanol inférieure à 27 % (E27).

• Utilisez une essence avec un indice d'octane plus élevé si vous utilisez fréquemment le produit à un régime moteur continuellement élevé.

• Utilisez toujours un mélange essence sans plomb/huile de bonne qualité.

• N'utilisez que de l'huile pour moteur à deux temps de haute qualité, notamment de l'huile pour moteur à deux temps HUSQVARNA. N'utilisez que l'huile d'un moteur refroidi par air.

• Rapport de mélange 50:1 (2%).

• Une huile de mauvaise qualité et un rapport huile/carburant élevé peuvent diminuer la durée de vie des convertisseurs catalytiques. Carburant Pour utiliser le carburant Essence Huile pour moteur à deux temps

AVERTISSEMENT : Lisez et comprenez

le chapitre sur la sécurité avant d'utiliser le produit. ATTENTION : Ce produit est équipé d'un moteur à deux temps. Utilisez un mélange d'essence et d'huile pour moteur à deux temps. Veillez à utiliser la quantité correcte d'huile dans le mélange. Un rapport incorrect entre l'essence et l'huile peut endommager le moteur. ATTENTION : N'utilisez pas d'essence dont l'indice d'octane est inférieur à 90 RON (87 AKI). Cela peut endommager le produit. ATTENTION : N'utilisez pas d'essence dont la concentration en éthanol est supérieure à 27 % (E27). Cela peut endommager le produit. ATTENTION : N'utilisez pas d'essence au plomb. Cela peut endommager le produit.

• Parlez-en à votre revendeur lorsque vous choisissez une huile.

• Si l'huile pour moteur à deux temps Husqvarna n'est pas disponible, vous pouvez utiliser une autre huile pour moteur à deux temps de bonne qualité, destinée aux moteurs refroidis par air. Contactez votre revendeur lorsque vous sélectionnez une huile.

• N'utilisez pas l'huile pour moteur à deux temps dans les moteurs hors-bord refroidis par eau. L'huile pour moteur à deux temps est parfois appelée huile pour moteur hors-bord.

51• Vérifiez les forets. N'utilisez jamais de forets émoussés, fissurés ou endommagés.

• Vérifiez que la machine est en parfait état de marche. Vérifiez que tous les écrous et toutes les vis sont bien serrés.

• Vérifiez que le foret s'arrête toujours lorsque le moteur tourne au ralenti.

• N'utilisez la machine que pour l'usage auquel elle est destinée.

• Assurez-vous que la poignée et les dispositifs de sécurité sont en bon état de marche. N'utilisez jamais une machine à laquelle il manque une pièce ou qui a été modifiée en dehors de ses spécifications.

• Toutes les protections doivent être correctement installées et intactes avant de démarrer la machine.

1. Mettez le commutateur d'arrêt en position de

2. Placez le levier de déclenchement du frein en

position de freinage avant de démarrer la machine.

3. Appuyez dix fois sur la purge d'air.

5. Maintenez l'appareil au sol. Tirez lentement sur le

cordon avec votre main droite jusqu'à ce que vous sentiez une certaine résistance. Tirez le cordon rapidement et avec force. Continuez à le faire jusqu'à ce que vous entendiez le moteur démarrer.

1. Mettez le commutateur d'arrêt en position de

2. Placez le levier de déclenchement du frein en

position de freinage avant de démarrer la machine.

3. Appuyez dix fois sur la purge d'air.

4. Placez la commande du starter en position de

marche, puis tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

6. Placez la commande du starter en position de

marche, puis tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

7. Tirez légèrement sur la gâchette de l'accélérateur

et roulez à basse vitesse pendant 60 secondes.

• Utilisez toujours un récipient de carburant muni d'une valve anti-débordement.

• Nettoyez la zone autour du bouchon du réservoir de carburant. Une contamination dans le réservoir peut entraîner des problèmes de fonctionnement.

• Assurez-vous que le carburant est bien mélangé en secouant le récipient avant de remplir le réservoir.

Pour démarrer et arrêter A examiner avant de démarrer Pour démarrer un moteur froid Pour démarrer un moteur chaud

• Appuyez sur le commutateur d'arrêt pour arrêter le moteur. Pour arrêter

AVERTISSEMENT : Ne pas toucher le

couvercle. Il peut brûler votre peau et provoquer un choc électrique si le capuchon de la bougie est endommagé. N'utilisez pas un produit dont le capuchon de la bougie est endommagé.

AVERTISSEMENT : Installez le foret

avant de démarrer le produit.

AVERTISSEMENT : Éloignez le produit de

la zone de ravitaillement et de l'alimentation électrique. Posez-le sur une surface plane. Assurez-vous qu'aucun objet ne touche le foret.

AVERTISSEMENT : Assurez-vous qu'aucune

personne non autorisée ne se trouve dans la zone de travail. Sinon, cela peut entraîner un risque de blessure dangereuse. La distance de sécurité est de 5 m. ATTENTION : Ne tirez pas toute la corde du démarreur. Tenez la poignée de la corde du démarreur lorsqu'elle est complètement déployée. Si vous ne respectez pas ces instructions, vous risquez d'endommager le moteur. Remarque : Veuillez ne pas tourner la corde du démarreur autour de votre main.

AVERTISSEMENT : Après avoir ajouté

du carburant, serrez soigneusement le bouchon du réservoir de carburant. Éloignez la machine de la zone de ravitaillement et de l'alimentation électrique avant de démarrer le moteur.

511. La position d'utilisation correcte est la suivante :

la poignée de la tarière de terre est plus basse que la taille, et la gâchette du frein est en position de marche.

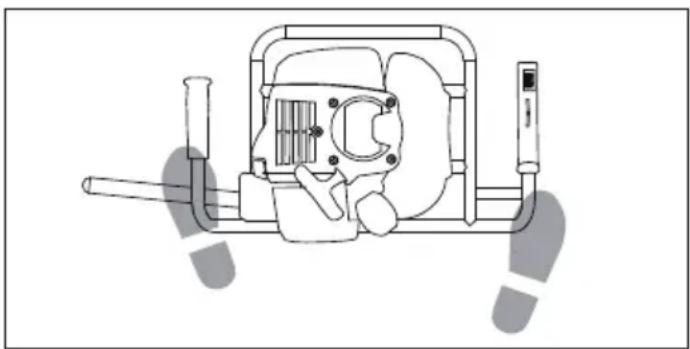

2. La position relative de l'opérateur et de la

machine est indiquée dans la figure ci-dessous. Tenez toujours fermement la poignée avec les deux mains pendant l'opération.

• La machine peut provoquer des blessures graves. Lisez attentivement les consignes de sécurité. Apprenez à utiliser la machine.

• Ne touchez pas l'outil sans avoir préalablement arrêté le moteur.

• Ne laissez jamais les enfants utiliser la machine.

• Veillez à ce que personne ne s'approche à moins de 5 m pendant que vous travaillez.

• Ne laissez jamais une autre personne utiliser la machine sans s'assurer qu'elle a lu et compris le contenu du manuel d'utilisation.

• Assurez-vous toujours d'avoir une position de travail sûre et stable.

• Tenez toujours la machine avec les deux mains.

• Utilisez votre main droite pour contrôler le réglage de l'accélérateur.

• Veillez à ce que vos mains et vos pieds ne s'approchent pas du foret lorsque le moteur est en marche.

• Commencez à forer à mi-régime et augmentez progressivement le régime du moteur pour que le foret puisse pénétrer dans le sol en douceur.

• Arrêtez toujours le moteur lorsque vous avez fini de percer.

• Si un objet étranger est heurté ou si des vibrations se produisent, arrêtez immédiatement la machine. Débranchez le capuchon de la bougie d'allumage. Vérifiez que la machine n'est pas endommagée. Réparez les dommages éventuels.

• Le perçage ou le contact avec des câbles ou des fils électriques peut entraîner la mort ou des blessures corporelles graves. La machine n'est pas isolée électriquement. Pour réduire le risque d'électrocution, vérifiez toujours la présence de tuyaux, câbles et fils souterrains avant de percer. Contactez votre compagnie d'électricité locale ou un service de localisation pour obtenir des informations sur l'emplacement des câbles et des tuyaux. Si nécessaire, confirmez les emplacements réels à l'aide de dispositifs tels que des détecteurs de câbles et en creusant soigneusement des tranchées.

• Le fait de heurter quelque chose de dur dans la terre, comme des rochers ou des racines d'arbre, peut provoquer un arrêt brutal du foret. Cela peut entraîner un mouvement de réaction Pour forer Utilisation du foret sur la tarière. Le levier de frein touchera la jambe de l'utilisateur et le foret sera alors arrêté.

• La surexposition aux vibrations peut entraîner des lésions circulatoires ou nerveuses chez les personnes souffrant de troubles de la circulation. Contactez votre médecin si vous ressentez des symptômes de surexposition aux vibrations. Ces symptômes comprennent un engourdissement, une perte de sensation, des picotements, des piqûres, des douleurs, une perte de force, des changements de couleur ou d'état de la peau. Ces symptômes apparaissent normalement dans les doigts, les mains ou les poignets. Le risque augmente à basse température.

• Assurez-vous que le foret s'est arrêté avant de le nettoyer, de le réparer ou de l'inspecter. Débranchez le capuchon de la bougie d'allumage.

• Portez toujours des gants épais pour remplacer les forets.

• N'utilisez que des pièces de rechange d'origine pour les réparations.

Vous trouverez ci-dessous une liste des étapes de maintenance qui doivent être effectuées sur la machine. La plupart des éléments sont décrits dans la section Maintenance. Programme de maintenance Maintenance

L'utilisateur doit uniquement effectuer les travaux de maintenance et d'entretien décrits dans ce manuel d'utilisation. Les travaux plus importants doivent être effectués par un atelier de service agréé. Maintenance quotidienne Maintenance hebdomadaire Maintenance mensuelle Nettoyez l'extérieur de la machine. Vérifiez l'accélérateur et la gâchette de l'accélérateur. Vérifiez que le commutateur d'arrêt fonctionne correctement. Vérifiez que le foret ne tourne pas au ralenti. Nettoyez le filtre à air. Remplacez-le si nécessaire. Vérifiez le foret. N'utilisez jamais une perceuse émoussée, fissurée ou endommagée. Vérifiez que tous les câbles et connexions sont correctement fixés. Vérifiez qu'il n'y a pas de fuite de carburant au niveau du moteur, du réservoir et des conduites de carburant. Nettoyez la poussière et la boue sur le foret Vérifiez le démarreur et le cordon du démarreur. Nettoyer la bougie d'allumage. Retirer la bougie et vérifier le décalage des électrodes. Réglez le décalage des électrodes de 0,6 à 0,7 mm, ou remplacez la bougie si nécessaire. Vérifiez que la bougie d'allumage est équipée d'un suppresseur. Vérifiez que l'engrenage conique est rempli à ¾ de graisse. Vérifiez que les écrous et les vis sont bien serrés. Vérifiez que la poignée et le guidon ne sont pas endommagés et sont correctement fixés.

511. Assurez-vous que le silencieux n'est pas

2. Assurez-vous que le silencieux est correctement

fixé au produit. Réglage du carburateur Les réglages de base du carburateur sont ajustés lors des essais en usine. Le réglage doit être effectué par un technicien qualifié. Vérification du filtre à air

• Toutes les 25 heures d'opération, veuillez retirer le couvercle du filtre à air et inspecter le filtre à air. S'il est trop sale, lavez-le soigneusement dans de l'eau chaude contenant un détergent neutre, et remettez-le dans sa position d'origine après l'avoir soigneusement séché.

• Si le filtre à air est déformé ou endommagé, veuillez le remplacer par un neuf.

• Si le filtre à air est obstrué, l'efficacité du moteur sera réduite. De plus, l'intérieur du moteur subira une usure anormale s'il est utilisé sans filtre ou s'il est utilisé en permanence avec un filtre déformé ou endommagé. Vérification du filtre à carburant

• Après toutes les 25 heures d'opération, videz le réservoir de carburant, détachez le filtre à carburant du réservoir et enlevez toutes les saletés. Si le filtre est trop bouché, veuillez le remplacer par un nouveau.

• Si le filtre à carburant est bouché, la vitesse du moteur peut être limitée ou des fluctuations de vitesse peuvent se produire.

• Si le moteur est utilisé sans filtre à carburant, des saletés s'accumuleront dans le carburateur et provoqueront son dysfonctionnement. Vérification du silencieux

AVERTISSEMENT : N'utilisez pas un

produit dont le silencieux est défectueux. Veuillez toujours remplacer un silencieux défectueux.

AVERTISSEMENT : Risque de brûlure

ou d'incendie. Les silencieux avec convertisseurs catalytiques deviennent très chauds pendant l'operation. ATTENTION : L'écran pare-étincelles doit être remplacé s'il est endommagé. N'utilisez pas le produit si l'écran pare-étincelles du silencieux est absent ou défectueux. ATTENTION : Si l'écran pare-étincelles est bloqué, le produit sera trop chaud. Cela endommagera le cylindre et le piston.

AVERTISSEMENT : Risque d'incendie. Le

silencieux diminue le niveau sonore et identifie les gaz d'échappement de l'opérateur. Les gaz d'échappement sont chauds et peuvent contenir des étincelles.

Nettoyez la surface externe du carburateur et la zone qui l'entoure. Nettoyez le système de refroidissement du produit. Nettoyez le silencieux. Remplacez la bougie d'allumage. Assurez-vous que la bougie d'allumage est assemblée avec un suppresseur. Vérifiez l'usure de l'embrayage, des ressorts d'embrayage et du tambour d'embrayage. Veuillez les remplacer si nécessaire. Maintenance quotidienne Maintenance hebdomadaire Maintenance mensuelle Maintenance

51Vérification du système de refroidissement Le produit est équipé d'un système de refroidissement pour maintenir la température de travail à un niveau bas.

• Lorsque vous inspectez le produit pour vous assurer qu'il est en bon état avant de l'utiliser, vérifiez la zone autour du silencieux et retirez les bâtonnets qui y sont attachés, au cas où le silencieux surchaufferait ou même si le moteur prenait feu.

• Toutes les 25 heures d'opération, vérifiez que l'évent de refroidissement de l'air d'admission et la zone autour des ailettes de refroidissement du cylindre ne sont pas obstrués, en cas de surchauffe du moteur ou même de défaillance du produit. Notez qu'il est nécessaire de retirer le couvercle supérieur et le couvercle inférieur pour pouvoir voir la partie supérieure du cylindre. Réglage du régime du ralenti

• Assurez-vous que le filtre à air est propre. Le foret ne doit pas tourner au régime de ralenti correct.

• Réglez le régime de ralenti à l'aide de la vis de réglage du ralenti T, identifiée par la marque "T".

• Le régime de ralenti est correct lorsque le moteur fonctionne en douceur dans toutes les positions. Le régime de ralenti doit être inférieur à la vitesse à laquelle le foret commence à tourner. Vérification de la boîte de vitesses Pendant l'utilisation normale, démontez la soupape de décharge (A) toutes les 50 heures pour vérifier s'il y a encore de la graisse dans la boîte de vitesses, et la graisse de la boîte de vitesses doit être remplacée toutes les 100 heures.

• L'état de la bougie est influencé par : a) Un mauvais réglage du carburateur. b) Un mauvais mélange de carburant (trop d'huile ou un mauvais type d'huile). c) Un filtre à air sale.

• Veillez à ne pas toucher la bougie à mains nues immédiatement après l'avoir utilisée, car il existe un risque de brûlure dû à la température élevée.

• Si la machine manque de puissance, qu'elle est difficile à démarrer ou qu'elle tourne mal au ralenti : vérifiez toujours la bougie d'allumage avant de prendre toute autre mesure.

• Si la bougie est sale, nettoyez-la et vérifiez que le décalage des électrodes est de 0,6 à 0,7 mm.

• La bougie d'allumage doit être remplacée après environ un mois d'utilisation ou plus tôt si nécessaire.

1. Tournez la vis de réglage du ralenti dans le sens

des aiguilles d'une montre jusqu'à ce que le foret commence à tourner.

2. Tourner la vis de réglage du ralenti dans le sens

inverse des aiguilles d'une montre jusqu'à ce que le foret s'arrête de tourner. Vérification de la bougie d'allumage

AVERTISSEMENT : Veillez à ne jamais

toucher le cylindre, le silencieux ou la bougie à mains nues immédiatement après avoir arrêté le moteur. Le moteur peut devenir très chaud lorsqu'il est en marche, ce qui peut entraîner de graves brûlures.

AVERTISSEMENT : Un système de

refroidissement sale ou obstrué provoque une surchauffe. Il endommage le piston et le cylindre.

AVERTISSEMENT : S'il n'est pas

possible de régler la vitesse de ralenti de manière à ce que le foret s'arrête, adressez-vous au distributeur ou au centre de service. N'utilisez pas le produit avant qu'il ne soit correctement réglé ou réparé. ATTENTION : Utilisez toujours le type de bougie recommandé. Un type de bougie incorrect peut endommager le produit.

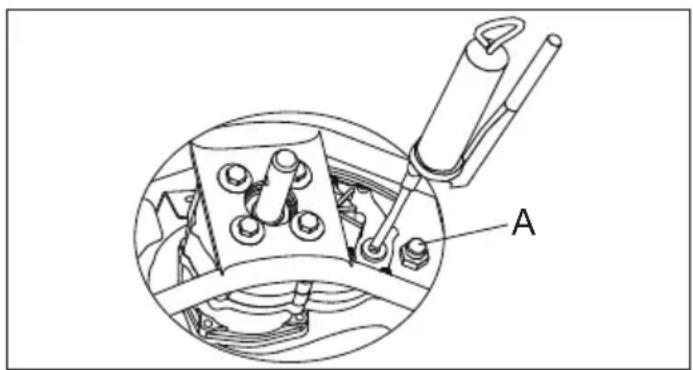

Dépannage Le moteur démarre mais ne reste pas en marche Échec au démarrage Bruit anormal dans la boîte de vitesses Vérifier Cause possible Solution Bouton d'arrêt Position d'arrêt Mettez le commutateur d'arrêt en position de démarrage. Réservoir de carburant Type de carburant incorrect. Vidangez le moteur et utilisez le bon carburant. Réservoir de carburant Type de carburant incorrect. Vidangez-la et utilisez un carburant correct. Carburateur Le moteur ne tourne pas correctement au ralenti. Adressez-vous à votre revendeur. Filtre à air Filtre à air obstrué. Nettoyez le filtre à air. Filtre à carburant Filtre à carburant obstrué. Remplacez le filtre à carburant. Engrenages Engrenage usé Remplacement des pièces connexes dans la boîte de vitesses. Graisse Mauvaise lubrification Ajout de graisse. Carburateur Réglage du régime de ralenti. Réglez le régime de ralenti à l'aide de la vis T. Bougie d'allumage Bougie d'allumage desserrée. Serrez la bougie d'allumage. Filtre à carburant Filtre à carburant bouché. Remplacez le filtre à carburant Étincelle (pas d'étincelle) Bougie d'allumage sale ou mouillée. Assurez-vous que la bougie d'allumage est sèche et propre. Se référer aux données techniques pour un espacement/décalage correct des électrodes. Dégagement incorrect de la bougie d'allumage. Nettoyez la bougie d'allumage. Vérifiez que le décalage des électrodes est correct. S'assurer que la bougie est installée avec un suppresseur. Cliquets du démarreur Cliquets de liaison Réglez ou remplacez les cliquets. Nettoyez autour des cliquets. Adressez-vous à un réparateur agréé.

51Transport et stockage Données techniques

• Stockez et transportez la machine et le carburant de manière à ce qu'il n'y ait aucun risque de fuite ou de gaz entrant en contact avec des étincelles ou des flammes vives, par exemple, des machines électriques, des moteurs électriques, des relais/interrupteurs électriques ou des chaudières.

• Pour le stockage et le transport du carburant, utilisez toujours des récipients approuvés et prévus à cet effet.

• Lors du stockage de la machine pendant de longues périodes, le réservoir de carburant doit être vidé. Contactez votre station-service locale pour vous informer de l'endroit où jeter l'excédent de carburant.

• Assurez-vous que la machine est nettoyée et qu'un entretien complet est effectué avant un stockage de longue durée. Remarque:

1. Les données déclarées pour le niveau de puissance acoustique équivalent et le niveau de

pression acoustique du produit ont une dispersion statistique typique (écart-type) de 2,5 dB (A).

2. Les données déclarées pour le niveau de vibration ont une dispersion statistique typique (écart

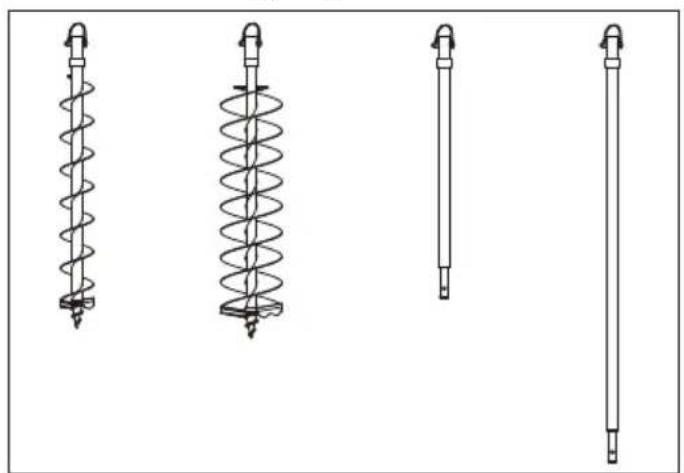

Modèle Moteur Cylindrée du moteur Puissance nominale du moteur Modèle de bougie d'allumage Écart entre les électrodes de la bougie d'allumage Vitesse de ralenti Vitesse d'embrayage Rotation à la puissance nominale Rotation maximale Vitesse maximale (foret) Capacité du réservoir de carburant Poids brut Poids net Dimensions de l'emballage Niveau de puissance acoustique, L

Niveau de pression acoustique, L

• Rangez la machine hors de portée des enfants.

• Afin d'éviter tout démarrage involontaire du moteur, le capuchon de la bougie doit toujours être retiré pendant le stockage à long terme, si la machine n'est pas sous surveillance étroite et lors de toutes les mesures d'entretien.

• Gardez l'équipement en sécurité pendant le transport pour éviter les dommages et les accidents.

• Conservez le produit et l'équipement dans un endroit sec et à l'abri du gel.

• Nettoyez le produit.

• Remplacez ou réparez les composants endommagés.

• Utilisez sur le produit la housse de protection adéquate qui ne retient pas l'humidité.

• Gardez le produit bien attaché pendant le transport.

51Déclaration de conformité

Nous, Husqvarna AB, SE-56182 Huskvarna, Suède, tél. : [phone], déclarons sous notre entière responsabilité que le produit: Conforme aux directives et règlements européens suivants: Et que les normes et/ou spécifications techniques suivantes sont appliquées : 2PfG 2593/12.16, EN ISO 12100:2010, EN ISO 14982:2009. Huskvarna, 2022-09-30 Claes Losdal, Directeur R&D (Représentant autorisé de Husqvarna AB et responsable de la documentation technique). Description Marque Type/Modèle Identification Tarière de terre Husqvarna 541EA Numéros de série datant de 2022 et plus Directive/Réglementation 2006/42/EC 2014/30/EU Description "relatif aux machines "relatif à la compatibilité électromagnétique Déclaration de conformité de l'UE
