541EA - Máy khoan HUSQVARNA - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy khoan đất (khoan lỗ) chạy nhiệt
Thương hiệu	Husqvarna
Mẫu	541EA
Động cơ	G43L, 2 thì, 41,5 cm³
Công suất danh định	1,47 kW
Bình nhiên liệu	0,94 L
Hỗn hợp nhiên liệu	Xăng không chì 90 RON tối thiểu + dầu 2 thì, tỷ lệ 50:1 (2%)
Bugie đánh lửa	NGK BPMR7A, khe hở 0,6-0,7 mm
Tốc độ không tải	2500 ± 200 vòng/phút
Tốc độ tối đa của mũi khoan	350 min⁻¹ (vòng/phút)
Trọng lượng tịnh	9,7 kg
Trọng lượng cả bì	11,8 kg
Kích thước (bao bì)	540 x 370 x 340 mm
Mức công suất âm thanh	108,1 dB(A)
Mức áp suất âm thanh	101,0 dB(A)
Rung động tay lái	11,4 m/s²
Hệ thống phanh	Phanh an toàn tiếp xúc chân
Phụ kiện đi kèm	Mũi khoan tiêu chuẩn Ø200 mm hai lưỡi xoắn, chìa khóa, bóng bơm mồi
Phụ kiện tùy chọn	Mũi khoan Ø80 mm một lưỡi xoắn, Ø150 mm hai lưỡi xoắn, nối dài L=600 và L=1000 mm
Bảo dưỡng	Vệ sinh thường xuyên lọc không khí, lọc nhiên liệu, bugie; xả nhiên liệu khi bảo quản lâu
An toàn	Bắt buộc mang bảo hộ (mắt, tai, đầu, găng tay, giày); khoảng cách an toàn 5 m
Khả năng sửa chữa	Phụ tùng thay thế chính hãng Husqvarna; sửa chữa tại trung tâm được ủy quyền

Câu hỏi thường gặp - 541EA HUSQVARNA

Loại nhiên liệu nào dùng cho Husqvarna 541EA?

Sử dụng hỗn hợp xăng không chì (chỉ số octane tối thiểu 90 RON) và dầu động cơ 2 thì chất lượng, tỷ lệ 50:1 (2%). Không dùng xăng có hơn 27% ethanol (E27) hoặc xăng pha chì.

Làm thế nào để khởi động động cơ nguội trên 541EA?

Đặt công tắc ở vị trí khởi động, cần phanh ở vị trí phanh, bơm mồi 10 lần bằng bóng bơm, đặt chế độ khởi động (starter) ở vị trí start, kéo dây từ từ đến khi có lực cản rồi kéo mạnh. Khi động cơ nổ, chuyển starter sang vị trí chạy và kéo lại. Để máy chạy không tải 60 giây ở tốc độ thấp.

Phải làm gì nếu mũi khoan không dừng khi không tải?

Điều chỉnh vít không tải 'T' trên bộ chế hòa khí: xoay ngược chiều kim đồng hồ cho đến khi mũi khoan dừng. Nếu không được, hãy liên hệ trung tâm dịch vụ được ủy quyền.

Quy trình an toàn trước khi khoan là gì?

Luôn mang bảo hộ (mắt, tai, đầu, găng tay, giày). Kiểm tra không có cáp hoặc ống ngầm. Giữ khoảng cách an toàn 5 mét. Cầm máy bằng hai tay, tay cầm dưới eo.

Làm thế nào để bảo dưỡng lọc không khí?

Sau mỗi 25 giờ sử dụng, tháo nắp và kiểm tra lọc. Nếu bẩn, rửa bằng nước ấm với chất tẩy rửa trung tính, sấy khô kỹ trước khi lắp lại. Thay thế nếu bị biến dạng hoặc hỏng.

Phải làm gì nếu mũi khoan bị kẹt khi đang khoan?

Hệ thống phanh kích hoạt khi cần phanh chạm vào chân bạn, dừng máy. Sau khi dừng, dùng cần đặt lại phanh bằng tay phải để đưa cần về vị trí hoạt động, sau đó bóp ga để tiếp tục.

Dung tích bình nhiên liệu là bao nhiêu?

Bình nhiên liệu có dung tích 0,94 lít. Sử dụng bình chứa sạch để pha trộn và chỉ pha lượng cần thiết trong tối đa 30 ngày.

Làm thế nào để kiểm tra bugie đánh lửa?

Vệ sinh bugie và kiểm tra khe hở điện cực: phải từ 0,6 đến 0,7 mm. Thay bugie sau khoảng một tháng sử dụng hoặc nếu bị bám bẩn. Luôn dùng loại NGK BPMR7A.

Tôi có thể sử dụng 541EA trong nhà không?

Không, động cơ tạo ra khí carbon monoxide gây chết người. Luôn sử dụng máy ngoài trời, nơi thông thoáng, xa các vật liệu dễ cháy.

Tìm phụ tùng thay thế cho 541EA ở đâu?

Chỉ sử dụng phụ tùng chính hãng Husqvarna. Các mũi khoan và phụ kiện tùy chọn được liệt kê trong hướng dẫn. Để sửa chữa, hãy đến trung tâm dịch vụ được ủy quyền.

HƯỚNG DẪN NGƯỜI DÙNG 541EA HUSQVARNA

VN Sổ tay Hưởng dẫn Vận hành 80-94

Vận chuyển và bảo quản 93

Thông số kỹ thuật 93

Phụ kiện....94

Giới thiệu

Tổng quan về sản phẩm

1. Hệ thống phanh

2. Cần kích hoạt phanh

3. Nắp lọc gió

4. Nắp xi lanh

5. Nắp bộ giảm thanh

6. Bình xăng

7. Lấy khóa cò ga

8. Công tắc dùng

9. Cần gạt mức gió

10. Cần giật nổ

11. Cò ga

12. Cần đặt lại phanh

13. Đèn môi kích nổ

14. Müi khoan

15. Cò lê ô cấm

16. Cò lê lực giác chữ L

17. Cò lê hai đầu

18. Số tay hương dẫn vận hành

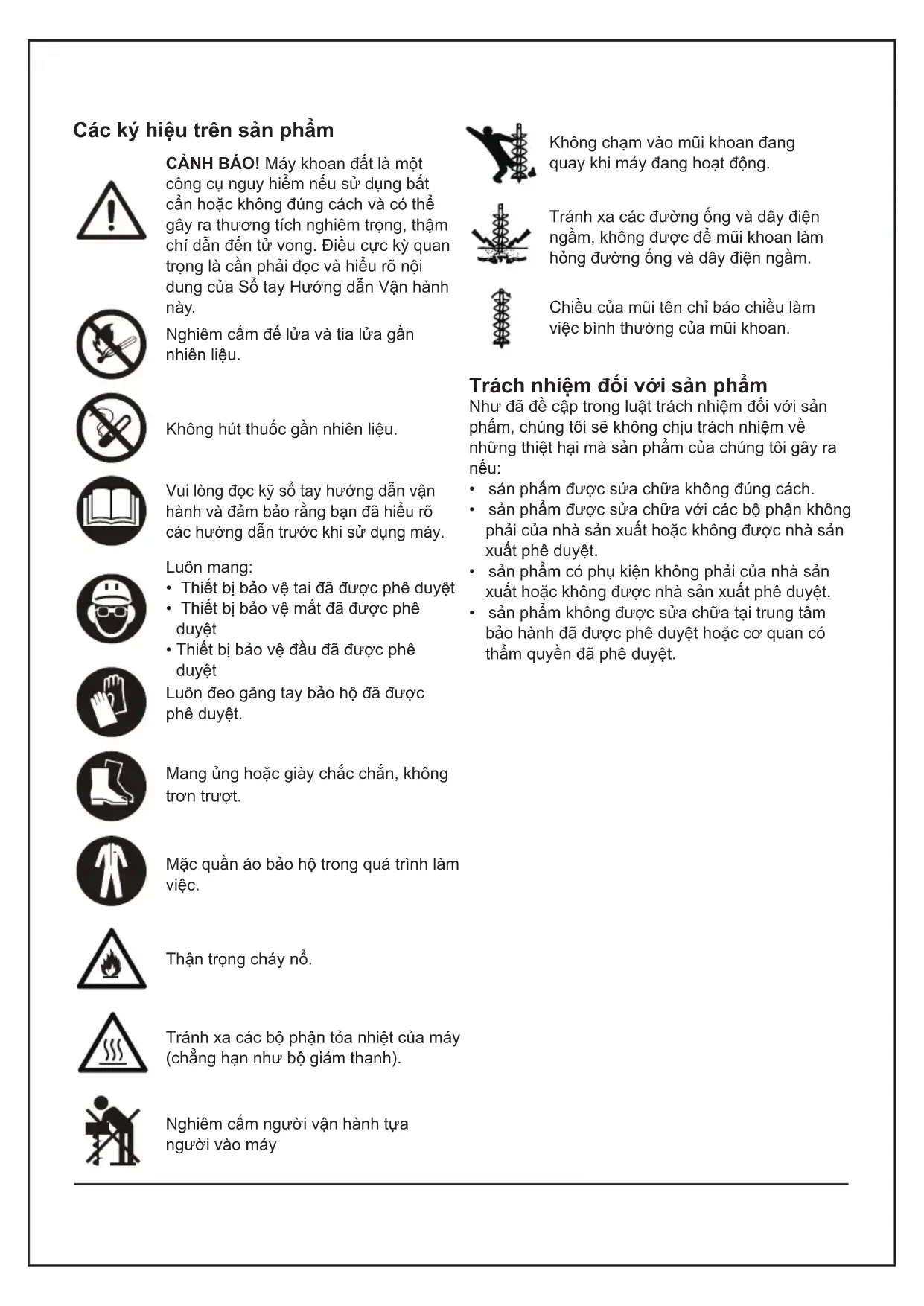

Các ký hiệu trên sản phẩm

CẢNH BÁO! Máy khoan đất là một công cụ nguy hiểm nếu sử dụng bất cần hoặc không đúng cách và có thể gây ra thương tích nghiêm trọng, thập chí dẫn đến tử vong. Điều cực kỳ quan trọng là cần phải đọc và hiểu rõ nội dung của Sổ tay Hướng dẫn Vận hành này.

Nghiêm cấm để lửa và tia lửa gần nhiên liệu.

Không hút thuốc gần nhiên liệu.

Vui lòng đọc kỹ sở tay hướng dẫn vận hành và đảm bảo rằng bạn đã hiểu rõ các hướng dẫn trước khi sử dụng máy.

Luôn mang:

• Thiết bị bảo vệ tai đã được phê duyệt
• Thiết bị bảo vệ mắt đã được phê duyệt
• Thiết bị bảo vệ đầu đã được phê duyệt

Luôn deo găng tay bảo hộ đã được phê duyệt.

Mang ứng hoặc giày chắc chắn, không trơn trượt.

Mặc quản áo bảo hộ trong quá trình làm việc.

Thận trọng cháy nổ.

Tránh xa các bộ phận tỏa nhiệt của máy (chằng hạn như bộ giảm thanh).

Nghiêm cấm người vận hành tựa người vào máy

Không chạm vào mũi khoan đang quay khi máy đang hoạt động.

Tránh xa các đường ống và dây điện ngầm, không được để mũi khoan làm hồng đường ống và dây điện ngầm.

Chiều của mũi tên chỉ báo chiều làm việc bình thường của mũi khoan.

Trách nhiệm đối với sản phẩm

Như đã để cập trong luật trách nhiệm đối với sản phẩm, chúng tôi sẽ không chịu trách nhiệm về những thiệt hại mà sản phẩm của chúng tôi gây ra nếu:

• sản phẩm được sửa chữa không đúng cách.
• sản phẩm được sửa chữa với các bộ phận không phải của nhà sản xuất hoặc không được nhà sản xuất phê duyệt.
• sản phẩm có phụ kiện không phải của nhà sản xuất hoặc không được nhà sản xuất phê duyệt.
• sản phẩm không được sửa chữa tại trung tâm bảo hành đã được phê duyệt hoặc cơ quan có thẩm quyền đã phê duyệt.

An toàn

Định nghĩa về an toàn

Các định nghĩa dưới đây đưa ra mức độ nghiêm trọng của từng từ tín hiệu.

CẢNH BÁO: Gây thương tích cho con người.

THẦN TRỌNG: Gây hồng máy.

Lưu ý: Thông tin này giúp sử dụng máy dễ dàng hơn.

Hướng dẫn chung về an toàn

CẢNH BÁO: Đọc kỹ hướng dẫn cảnh báo trước khi sử dụng máy.

• Sử dụng máy đúng cách. Nếu sử dụng máy sai cách có thể gây ra thương tích hoặc tử vong. Chỉ sử dụng máy cho các công tác được liệt kê trong sổ tay hướng dẫn này. Không sử dụng máy cho các công tác khác.
• Tuân theo các hướng dẫn trong số tay hướng dẫn này. Tuân theo các ký hiệu an toàn và hướng dẫn an toàn. Nếu người vận hành không tuân theo các hướng dẫn và các ký hiệu an toàn thì có thể gây hồng máy, bị thương hoặc thâm chí tử vong.
  • Đùng vút bờ sổ tay hướng dẫn vận hành này. Sử dụng các hướng dẫn để lắp ráp, vận hành và giữ cho máy luôn ở tình trạng tốt. Sử dụng các hướng dẫn để lắp đúng các linh phụ kiện. Chỉ sử dụng linh phụ kiện giống với linh phụ kiện gốc hoặc do Husqvarna hay đại diện của chúng tôi cung cấp.
• Sổ tay hướng dẫn này không thể bao gồm tất cả các tình huống có thể xảy ra khi bạn sử dụng máy. Hấy cần thận và thật chú tâm khi sử dụng. Không vận hành hoặc bảo trì máy nếu bạn không chắc chắn về tình trạng máy. Trao đổi với chuyên gia sản phẩm, đại lý bán hàng, đại lý bảo dưỡng hoặc trung tâm bảo dưỡng đã được phê duyệt để biết thông tin.
• Không bao giờ sử dụng máy nếu bạn đang mật môi, hay bạn đã uống rượu hoặc đang dùng thuốc có ảnh hưởng đến thị lực, khả năng phán đoán hoặc sự phối hợp trong khi làm việc.
• Mặc thiết bị bảo hộ cá nhân. Xem hướng dẫn chi tiết trong đề mục Thiết bị bảo hộ cá nhân.
• Không bao giờ sử dụng máy bị lỗi. Thực hiện

kiểm tra an toàn, hướng dẫn bảo trì và bảo dưỡng được mô tả trong số tay hướng dẫn vận hành này. Một số biện pháp bảo trì và bảo dưỡng phải được thực hiện bởi các chuyên gia đã qua đào tạo và có đủ trình độ. Xem hướng dẫn chi tiết trong đề mục Bảo trì.
- Phải lắp tất cả các nắp đặt và bộ phận bảo vệ trước khi khởi động.
- Đảm bảo rằng nắp bugi và dây đánh lửa không bị hư hại để tránh nguy cơ giật điện.
- Đảm bảo rằng không ai đến gần bạn quá 5 m khi bạn đang làm việc.
- Tiến hành kiểm tra tổng thể máy trước khi sử dụng. Xem Lịch bảo trì.
- Khi bạn sử dụng máy, động cơ sẽ tạo ra trường điện tử. Trường điện tử có thể làm hồng các thiết bị y tế cây ghép. Trao đổi với bác sĩ và nhà sản xuất thiết bị y tế cây ghép trước khi vận hành máy.
- Không khởi động máy trong nhà hoặc gần vật liệu dễ cháy. Khói thải ra rất nóng và có thể chứa tia lửa có thể gây cháy nổ.
- Động cơ hoạt động trong khu vực kín gió hoặc thông gió kém có thể dẫn đến tử vong do ngạt thời hoặc ngộ độc khí CO.
- Không để trẻ em vận hành máy. Không để người không có kiến thức chuyên môn vận hành máy.
- Đảm bảo rằng bạn luôn theo dõi người bị suy giảm năng lực thể chất hoặc trí lực khi họ sử dụng máy. Người lớn chịu trách nhiệm phải luôn có mặt ở đó.

Hướng dẫn vận hành an toàn

• Máy khoan đất là một công cụ nguy hiểm nếu sử dụng bất cần hoặc không đúng cách và có thể gây ra thương tích nghiêm trọng, thập chí dẫn đến tử vong. Điều cực kỳ quan trọng là cần phải đọc và hiểu rõ nội dung của Số tay Hướng dẫn Vận hành này.
• Không vận hành máy nếu có người hoặc động vật trong khu vực làm việc. Dừng máy nếu người hoặc động vật đi vào khu vực làm việc. Không quay đầu máy trước khi đảm bảo rằng không có người hoặc động vật nào đang ở trong khu vực làm việc.
• Đảm bảo rằng bạn luôn kiểm soát được máy.

• Không sử dụng máy nếu bạn không thể nhận được sự trợ giúp nếu xảy ra tai nạn. Luôn đảm bảo rằng người khác biết bạn sẽ vận hành máy trước khi bạn bắt đầu vận hành.

• Loại bổ tất cả các vật liệu không mong muốn khởi khu vực làm việc trước khi bạn bắt đầu. Nếu mũi khoan chạm vào một vật thể, vật thể đó có thể văng ra và gây thương tích cho người hoặc gây hồng máy. Vật liệu không mong muốn có thể quán quanh mũi khoan và gây hồng máy.

• Không sử dụng sản phẩm trong điều kiện thời tiết xấu (sương mù, mưa, gió mạnh, có nguy cơ bị sét đánh hoặc các điều kiện thời tiết khác.). Các điều kiện nguy hiểm (chằng hạn như bề mặt trơn trước) có thể xảy ra do thời tiết xấu.

Thiết bị bảo hộ cá nhân

CẢNH BẢO: Đọc kỹ hướng dẫn cảnh báo trước khi sử dụng máy.

• Luôn sử dụng đúng thiết bị bảo hộ cá nhân khi vận hành máy. Các thiết bị bảo hộ cá nhân không loại bổ hoàn toàn nguy cơ bị thương nhượng sẽ giúp làm giảm mức độ thương tật nếu xảy ra tai nạn.
• Yêu cầu đại lý bán hàng đã được phê duyệt hỗ trợ lựa chọn thiết bị phù hợp.
• Luôn sử dụng thiết bị bảo vệ mất đã được phê duyệt trong khi vận hành máy.
• Không sử dụng sản phẩm khi đi chân trần hoặc mang giày hồ ngón. Luôn sử dụng ứng chống trượt loại dày dặn.
• Mắc quản dài, vải dày.
• Nếu cần thiết, hãy sử dụng găng tay bảo hộ đã được phê duyệt.
• Sử dụng mũ bảo hộ nếu khu vực đó có thể có vật roi vào đầu.
• Luôn sử dụng thiết bị bảo vệ tai đã được phê duyệt trong khi vận hành máy. Thường xuyên tiếp xúc với tiếng ổn lớn trong thời gian dài có thể gây giảm thính lực.
• Đảm bảo rằng bạn có một bộ dụng cụ sơ cứu gần khu vực làm việc.

Các thiết bị bảo vệ trên máy

• Đảm bảo rằng bạn thường xuyên bảo dưỡng sản phẩm.
  • Tăng tuổi tho của sản phẩm.
  • Giảm nguy cơ xảy ra tai nan.
• Yêu cầu đại lý bán hàng hoặc trung tâm bảo dưỡng được phê duyệt thường xuyên kiểm tra để điều chỉnh hoặc sửa chữa máy.
• Không sử dụng máy khi thiết bị bảo vệ bị hồng. Nếu máy bị hồng, hãy trao đổi với trung tâm bảo dưỡng đã được phê duyệt.

Lấy khóa cò ga

A B

1. Đảm bảo rằng cò ga (B) được khóa ở chế độ không tải khi bạn nhà lấy khóa cò ga (A).
2. Đầy lấy khóa cò ga (A) và đảm bảo rằng nó quay trở lai vi trí ban đầu khi ban nhà nó ra.
3. Đầy cò ga (B) và đảm bảo ràng nó quay trở lại vị trí ban đầu khi bạn nhà nó ra. Khởi động động cơ, sau đó nhân hết ga. Nhà cò ga (B) và kiểm tra xem mũi khoan có dùng lại hay không. Nếu mũi khoan quay cùng với lúc bước ga ở vị trí không tải, hãy kiểm tra vít điều chỉnh không tải của bộ chế hòa khí.

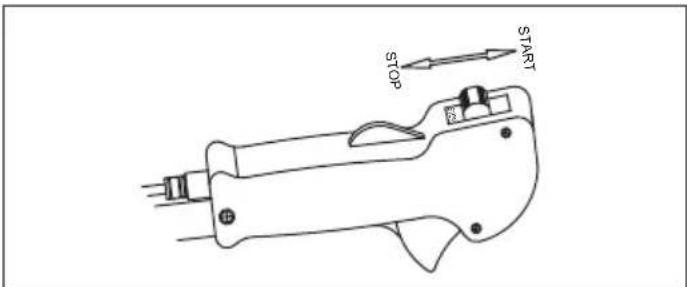

Công tắc dùng

Khời động động cơ. Đảm bảo rằng động cơ dùng khi di chuyển công tắc dùng sang vị trí dùng.

Hệ thống phanh

1. Nếu mũi khoan bị kẹt khi máy đang chạy, cần phanh sẽ đập vào chân người vận hành, và chuyển từ vị trí làm việc ① sang vị trí phanh ②. Hệ thống phanh sẽ được kích hoạt và máy dùng lại.

1. Bỏ tay phải của người vận hành ra khởi tay điều khiển, sau đó dùng tay phải giữ cần đặt lại phanh và cần phanh sẽ tự động bật trở lại từ vị trí phanh ② sang vị trí làm việc ①.
2. Sau khi đặt lại cần phanh, nhân cò ga và máy sẽ chạy bình thường

Bộ giảm thanh

Bộ giảm thanh giữ cho tiếng ổn ở mức tối thiểu và ngăn khói thải không bay vào người vận hành.

• Không sử dụng động cơ có bộ giảm thanh bị hồng. Bộ giảm thanh bị hồng sẽ làm tăng độ ổn và nguy cơ hòa hoạn. Để bình chữa cháy ở gần khu vực đó.
• Thường xuyên kiểm tra xem bộ giảm thanh có được gắn vào sản phẩm hay không.
• Không chạm vào động cơ hoặc bộ giảm thanh khi động cơ đang bật. Không chạm vào động cơ hoặc bộ giảm thanh trong một khoảng thời gian sau khi động cơ dùng. Bề mặt nóng có thể gây ra thương tích.
• Bộ giảm thanh nóng có thể gây ra hỏa hoạn. Hấy cần thận nếu bạn sử dụng máy gần chất lỏng hoặc khói dễ cháy.
• Không chạm vào các bộ phận trong bộ giảm thanh nếu bộ giảm thanh bị hồng. Các bộ phận có thể chứa một số hóa chất gây ung thư.

Müi khoan

• Không bao giờ sử dụng mũi khoan bị cùn, nứt hoặc bị hồng.
• Đảm bảo rằng mũi khoan được gắn chắc chắn.
• Khi sản xuất, nhà sản xuất đã dùng phương pháp tiên tiến để mài sắc lưới khoan. Vì vậy không thể mài lại lưới khoan bằng các phương pháp thông thường. Phải thay thế lưới khoan bị mòn bằng lưới khoan mới để đảm bảo máy hoạt động tốt.

An toàn về nhiên liệu

• Không khởi động máy nếu có nhiên liệu hoặc dầu động cơ dính trên máy. Lau sạch nhiên liệu / dầu thừa và để sản phẩm khô ráo. Lau sạch nhiên liệu thừa khởi máy.
• Nếu bạn làm đồ nhiên liệu vào quản áo của mình, hãy thay ra ngay lập tức.
  • Đừng để nhiên liệu đồ vào cơ thể của bạn, nó có thể gây hại cho sức khỏe. Nếu bạn bị dính nhiên liệu, hấy dùng xà phòng và nước để loại bổ sạch nhiên liệu.
• Không khởi động động cơ nếu bạn làm đồ đầu hoặc nhiên liệu lên trên máy hoặc lên cơ thể của mình.
• Không khởi động sản phẩm nếu động cơ bị rò rỉ.
• Thường xuyên kiểm tra động cơ xem có rò rỉ không.
• Cần thận với nhiên liệu. Nhiên liệu dễ cháy và khói dễ nổ và có thể gây thương tích hoặc tử vong.
• Không được hít khói từ nhiên liệu, nó có thể gây hại cho sức khỏe.
• Đảm bảo rằng có đủ luồng không khí thông thoáng.
• Không hút thuốc gần nhiên liệu hoặc động cơ.

• Không đặt các vật ẩm nóng gần nhiên liệu hoặc động cơ.

• Không đồ thêm nhiên liệu khi động cơ đang chạy. Đảm bảo rằng động cơ người trước khi nạp nhiên liệu.

• Trước khi nạp nhiên liệu, hãy mở từ từ nắp bình xăng và xả áp một cách cần thận.
• Không nạp thêm nhiên liệu vào động cơ ở khu vực trong nhà.
• Luồng không khí không đủ có thể gây tồn hại sức khỏe hoặc tử vong vì ngạt thời hoặc ngộ độc khí CO.
• Vận nắp bình xăng cần thận nếu không có thể xảy ra hòa hoạn.
• Di chuyển máy cách vị trí bạn vừa mới nạp nhiên liệu tối thiểu 3 m (10 ft) trước khi khởi động máy.
• Không đồ quá nhiều nhiên liệu vào bình xăng.
• Đảm bảo rằng không xảy ra rò rỉ khi bạn di chuyển máy hoặc bình xăng.
• Không đặt máy hoặc bình xăng ở nơi có ngọn

lửa tràn, tia lửa hoặc đèn đánh lửa. Đảm bảo rằng khu vực bảo quản không có ngọn lửa tràn.
- Chỉ sử dụng các thùng nhiên liệu đã được phê duyệt khi bạn di chuyển nhiên liệu hoặc đưa nhiên liệu vào kho chứa.
- Đồ hết nhiên liệu ra ngoài trước khi bảo quản máy lâu dài.
- Tuân theo luật địa phương về nơi thải bổ nhiên liệu.
- Vệ sinh sản phẩm trước khi bảo quản lâu dài.
- Tháo cáp bugi trước khi bảo quản sản phẩm để đảm bảo rằng động cơ không vô tình khởi động.

Hướng dẫn bảo trì an toàn

- Nếu bạn không thể điều chỉnh tốc độ không tải để dùng mũi khoan, hãy trao đổi với trung tâm bảo dưỡng. Không sử dụng sản phẩm cho đến khi sản phẩm được điều chỉnh hoặc sửa chữa chính xác.

Lắp ráp

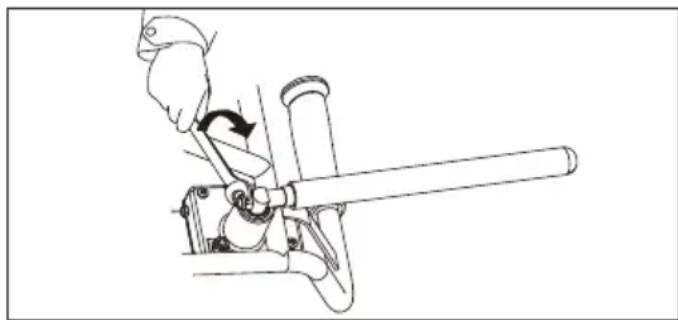

Lắp phanh

Chèn đầu ren của cần kích hoạt phanh vào lỗ dưới hệ thống phanh, và tiết chặt khóa.

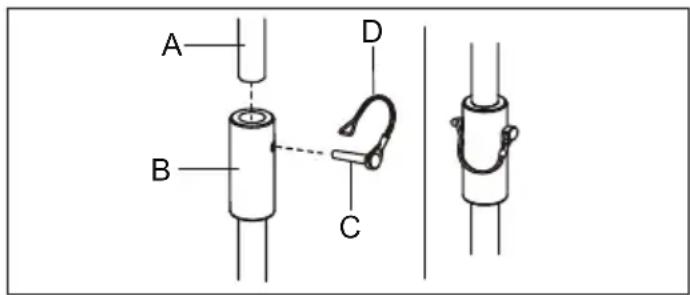

Lắp mũi khoan

A B C D

1. Tháo chốt kết nối (C) khởi mũi khoan (B) và kết nối trục đầu ra truyền động (A) với mũi khoan (B).
2. Chèn chốt kết nối (C) vào lỗ kết nối của mũi khoan (B), sau đó khóa nó bằng dây thép đàn hồi (D) để đảm bảo chốt kết nối (C) không bị rơi ra.

Vận hành

CẢNH BÁO: Đọc kỹ và hiểu rõ chương an toàn trước khi vận hành máy.

Nhiên liệu

Sử dụng nhiên liệu

THẦN TRỘNG: Sản phẩm này có động cơ hai thì. Sử dụng hỗn hợp xăng và đầu động cơ hai thì. Đảm bảo sử dụng đúng lượng đầu trong hỗn hợp. Tỷ lệ xăng và đầu không chính xác có thể gây hồng động cơ.

Xǎng

THẦN TRỌNG: Không sử dụng xăng có trị số octan nhỏ hơn 90 RON (87 AKI). Điều này có thể gây hồng máy.

THẦN TRỌNG: Không sử dụng xăng có nồng độ ethanol hơn 27% (E27). Điều này có thể gây hồng máy.

THẠN TRỌNG: Không sử dụng xăng pha chì. Điều này có thể gây hỏng máy.

• Luôn sử dụng xăng không chỉ mới có trị số octan tối thiểu là 90 RON (87 AKI) và có nồng độ ethanol dưới 27% (E27).
• Sử dụng xăng có trị số octan cao hơn nếu bạn thường xuyên sử dụng sản phẩm ở tốc độ động cơ cao liên tục.
• Luôn sử dụng hỗn hợp xăng / dầu không chỉ chất lượng tốt.

Dầu động cơ hai thì

• Chỉ sử dụng đầu động cơ hai thì chất lượng cao, đặc biệt là đầu hai thì HUSQVARNA. Chỉ sử dụng đầu của động cơ làm mát bằng không khí.
  • Tỷ lệ hỗn hợp 50:1 (2%).
• Dầu chất lượng thấp và tỷ lệ đầu / nhiên liệu cao có thể làm giảm tuổi thọ của bộ chuyển đổi xúc tác.
• Trao đổi với đại lý bán hàng khi bạn chọn chủng loại dầu.
• Nếu không có sẵn đầu hai thì Husqvarna, bạn có thể sử dụng đầu hai thì khác có chất lượng tốt dành cho động cơ làm mát bằng không khí. Liên hệ với đại lý bán hàng khi bạn chọn mua dầu.
• Không sử dụng đầu hai thì cho động cơ gắn ngoài làm mát bằng nước. Đầu hai thì đôi khi được gọi là đầu động cơ gắn ngoài.

Xăng, lít	Dầu, lít
	2%(50:1)
5	0.1
10	0.2
15	0.3
20	0.4

Pha trộn hỗn hợp nhiên liệu

• Luôn sử dụng thùng nhiên liệu sạch khi pha trộn nhiên liệu.
• Không pha trộn lượng hỗn hợp nhiên liệu dùng cho quá 30 ngày.

• Nếu không sử dụng máy trong một thời gian dài, nên đồ hết nhiên liệu ra ngoài và làm sạch bình xăng.

• Đỗ vào một nửa lượng xăng.

• Đồ vào hết tất cả lượng dầu.
• Lắc hỗn hợp nhiên liệu để trộn đều các chất bên trong.
• Đỗ thêm lượng xăng còn lại.

• Lắc hỗn hợp nhiên liệu để trộn đều các chất bên trong.

• Đồ đầy nhiên liệu vào bình xăng.

Nạp thêm nhiên liệu

CẢNH BÁO: Không hút thuốc hoặc để các vật nóng gần nhiên liệu. Trước khi nạp thêm nhiên liệu, hãy dùng động cơ và để người trong vài phút.

CẢNH BÁO: Khi bạn nạp thêm nhiên liệu, hãy mở từ từ nắp bình xăng để xả áp suất dư một cách nhẹ nhàng.

CẢNH BÁO: Sau khi nạp thêm nhiên liệu, hãy vận chặt nắp bình xăng cần thận. Di chuyển máy ra khởi khu vực tiếp nhiên liệu và nguồn điện trước khi khởi động động cơ.

• Luôn sử dụng thùng nhiên liệu có van chống tràn.
• Làm sạch khu vực xung quanh nắp nhiên liệu. Chất bản trong thùng nhiên liệu có thể gây ra các vấn đề vận hành.
• Đảm bảo trộn đều nhiên liệu bằng cách lắc thùng nhiên liệu trước khi đồ đầy vào bình xăng.

Khôi động và dùng máy

Kiểm tra trước khi khởi động

• Kiểm tra mũi khoan. Không bao giờ sử dụng các mũi khoan bị cùn, nút hoặc bị hồng.
• Kiểm tra xem máy có hoạt động hoàn hảo không.
• Kiểm tra xem tất cả các đai óc và óc vít có chặt không.
• Kiểm tra đề đảm bảo rằng mũi khoan luôn dùng khi động cơ chạy không tải.
• Chỉ sử dụng máy đúng mục đích
• Đảm bảo rằng tay cảm và các tính năng an toàn hoạt động tốt. Không bao giờ sử dụng máy nếu thiếu một bộ phận hoặc bộ phận đó đã được sửa đổi vượt quá thông số kỹ thuật của nó.
• Tất cả các nắp đây phải được lắp chính xác và không bị hư hỏng trước khi bạn khởi động máy.

Khôi động động cơ nguội

CẢNH BÁO: Lắp mũi khoan trước khi khởi động máy.

CẢNH BÁO: Di chuyển máy ra xa khu vực nạp nhiên liệu và nguồn điện. Đặt máy trên một bề mặt phẳng. Đảm bảo rằng không có vật cứng nào chạm vào mũi khoan.

CẢNH BẢO: Đảm bảo rằng không có người không phận sự ở trong khu vực làm việc. Nếu không có thể gây ra nguy cơ thương tích nguy hiểm. Khoảng cách an toàn là 5 m.

1. Đặt công tắc dùng về vị trí bắt đầu.
2. Đặt cần kích hoạt phanh vào vị trí phanh trước khi khởi động máy.
3. Nhân bộ lọc gió muòi lần.
4. Di chuyển bộ điều khiển bước gió đến vị trí bước gió.
5. Giữ máy trên mặt đất. Kéo dây giật khởi động từ từ bằng tay phải cho đến khi bạn cảm thấy có lực cần. Kéo dây giật nhanh hơn và có dùng lực. Tiếp tục làm như vậy cho đến khi bạn nghe thấy tiếng động cơ nổ máy.

Lưu ý: Không được quán dây giật khởi động quanh tay.

THẦN TRỘNG: Không kéo hết dây giật khởi động ra ngoài. Giữ tay cảm của dây giật khởi động khi nó được kéo dài hoàn toàn. Nếu không tuân theo các hướng dẫn này thì có thể gây hồng động cơ.

1. Đặt bộ điều khiển bước gió đến vị trí chạy, sau đó kéo dây giật khởi động cho đến khi động cơ khởi động.
2. Kéo nhẹ cò ga và chạy ở tốc độ thấp trong 60 giây.

CÀNH BÁO: Không chạm vào nắp. Có thể làm bồng da và gây giật điện nếu nắp bugi bị hồng. Không sử dụng máy có nắp bugi bị hồng.

Khôi động động cơ nóng

1. Đặt công tắc dùng về vị trí khởi động.
2. Đặt cần kích hoạt phanh vào vị trí phanh trước khi khởi động máy.
3. Nhân bộ lọc gió muòi lần.
4. Đặt bộ điều khiển bước gió đến vị trí chạy, sau đó kéo dây giật khởi động cho đến khi động cơ khởi động.

Dùng máy

- Đầy công tắc dùng để dùng động cơ.

Khoan

• Máy có thể gây thương tích nghiêm trọng cho con người.
• Đọc kỹ hướng dẫn an toàn. Học cách sử dụng máy.
• Không chạm vào máy trước khi động cơ dùng hằng.
• Không bao giờ cho phép trẻ em sử dụng máy.
• Đảm bảo rằng không ai đến gần hơn 5 m khi bạn đang làm việc.
• Không bao giờ cho phép bất kỳ ai khác sử dụng máy trước khi đảm bảo rằng họ đã đọc và hiểu rõ nội dung của số tay hướng dẫn vận hành.
• Luôn đầm bảo bạn có một vị trí làm việc an toàn và ổn định.
• Luôn giữ máy bằng cả hai tay.
• Sử dụng tay phải của bạn để điều khiển chính ga.
• Đảm bảo rằng tay và chân của bạn không đến gần mũi khoan khi động cơ đang chạy.
• Bất đầu khoan với nửa ga, và tăng đàn tốc độ động cơ để mũi khoan có thể tiếp đất trơn tru.
• Luôn tất động cơ khi bạn đã khoan xong.
• Nếu bất kỳ vật thể lạ nào bị va đập hoặc nếu xảy ra rung động, hãy dùng máy ngay lập tức. Rút nắp bugi khởi bugi. Kiểm tra để đảm bảo rằng máy không bị hư hỏng. Sửa chữa mọi hư hỏng nếu có.
• Khoan vào hoặc tiếp xúc với dây cáp điện ho có thể dẫn đến tử vong hoặc thương tích nghiêm trọng trên cơ thể.
• Máy này không cách điện. Để giảm nguy cơ bị điện giật, hãy luôn kiểm tra các đường ống, cáp và dây điện ngầm trước khi khoan. Liên hệ với công ty tiện ích địa phương hoặc dịch vụ định vị để biết thông tin về vị trí cáp và đường ống. Nếu cần, hãy xác nhận các vị trí thực tế bằng cách sử dụng các thiết bị như máy dò cáp và đào hào cần thận.

• Nếu máy va vào vật gì đó cứng trong đất, chằng hạn như đá hoặc rễ cây, có thể khiển mũi khoan dùng lại đột ngột. Điều này có thể dẫn đến một chuyển động phần ứng trên máy. Và cần phanh sẽ chạm vào chân của người sử dụng, sau đó mũi khoan sẽ được dùng lại.

• Tiếp xúc quá mức với rung động có thể dẫn đến tổn thương tuần hoàn hoặc tổn thương thần kinh ở những người bị suy giảm tuần hoàn. Liên hệ với bác sĩ nếu bạn gặp các triệu chứng của việc tiếp xúc quá mức với rung động.

• Những triệu chứng như vậy bao gồm tê, mất cảm giác, ngứa ran, châm chích, đau, mất sức, thay đổi màu hoặc tình trạng da. Những triệu chứng này thường xuất hiện ở ngón tay, bàn tay hoặc cổ tay. Nhiệt độ càng thấp thì nguy cơ tăng lên càng cao.
• Đảm bảo rằng mũi khoan đã dùng trước khi làm sạch, tiến hành sửa chữa hoặc kiểm tra.
  • Rút nắp bugi khởi bugi.
• Luôn đeo găng tay dày khi thay mũi khoan.
• Chỉ sử dụng những phụ tùng thay thế chính hăng đề sửa chữa.

Thao tác khoan

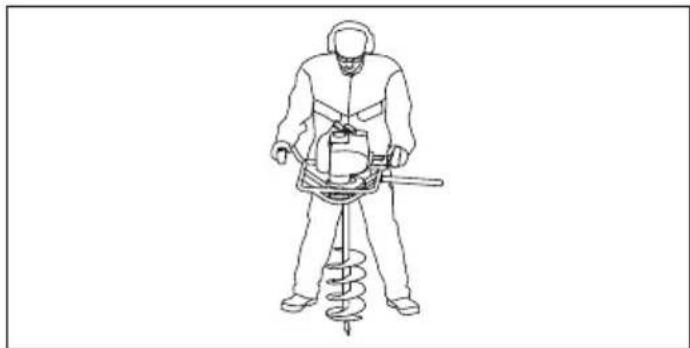

1. Vị trí vận hành chính xác là tay cảm của máy khoan đất thấp hơn thất lượng và cò phanh

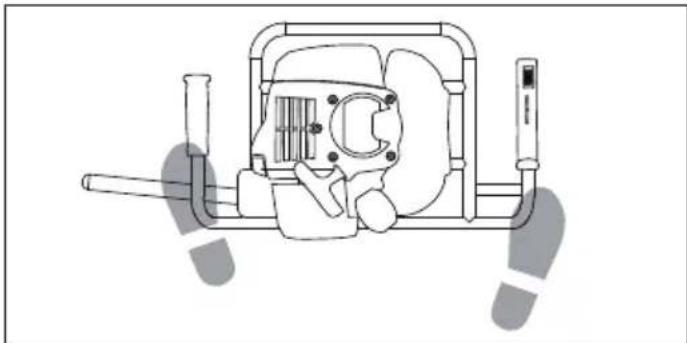

1. Vị trí tương đối của người vận hành và máy được thể hiện trong hình bên dưới. Luôn giữ chặt tay cảm bằng cả hai tay trong quá trình thao tác.

Sau đây là danh sách các bước bảo trì phải được thực hiện trên máy. Hầu hết các mục được mô tả trong phần Bảo trì. Người sử dụng chỉ phải thực hiện công việc bảo trì và bảo dưỡng được mô tả

trong Sổ tay Hướng dẫn Vận hành này. Công việc mở rộng hơn phải được thực hiện bởi một nhà xưởng cung cấp dịch vụ được ủy quyền.

Bảo trì	Bảo trì hàng ngày	Bảo trì hàng tuần	Bảo trì hàng tháng
Làm sạch bên ngoài của máy.	X
Kiểm tra bước m ga và cò ga.	X
Kiểm tra xem tay cầm và tay lái có bị hư hồng và được tiết chặt chính xác không.	X
Kiểm tra xem công tắc dùng có hoạt động chính xác không.	X
Kiểm tra để đảm bảo rằng mũi khoan không quay ở chế độ chạy không tải.	X
Làm sạch bộ lọc gió. Thay thế nếu cần.	X
Kiểm tra mũi khoan. Không bao giờ sử dụng mũi khoan bị cùn, nứt hoặc bị hồng.	X
Kiểm tra xem các đai ốc và vít có chặt không.	X
Kiểm tra xem tất cả cáp và đầu nối đã được gắn chính xác không	X
Kiểm tra để đảm bảo không có rò rỉ nhiên liệu từ động cơ, bình xăng và ống dẫn nhiên liệu.	X
Làm sạch bụi và bùn trên mũi khoan	X
Kiểm tra bộ khởi động và dây giật khởi động.		X
Đảm bảo rằng bánh răng côn được bôi mỗ bôi trơn đến 3⁄4.		X
Làm sạch bugi. Thảo bugi và kiểm tra khe hở điện cực. Điều chỉnh khe hở điện cực thành 0,6-0,7mm hoặc thay thế bugi nếu cần. Kiểm tra bugi có được lắp kèm bộ chống nhiều điện tử.		X
Làm sạch bề mặt bên ngoài của bộ chế hòa khí và khu vực xung quanh nó.		X
Làm sạch hệ thống làm mát của máy.		X
Kiểm tra ly hợp, lò xo ly hợp và hộp khớp ly hợp xem có bị mòn không. Thay thế nếu cần.			X
Làm sạch bộ giảm thanh.			X
Thay thế bugi. Đảm bảo rằng bugi được lắp kèm bộ chống nhiều điện tử.			X

Điều chỉnh bộ chế hòa khí

Các cải đặt cơ bản của bộ chế hòa khí được điều chỉnh trong quá trình thử nghiệm tại nhà máy. Việc điều chỉnh phải được thực hiện bởi kỹ thuật viên đã qua đào tạo.

Kiểm tra bộ giảm thanh

CẢNH BÁO: Không sử dụng máy có bộ giảm thanh bị lỗi. Luôn thay bộ mới khi cần.

CẢNH BÁO: Nguy cơ bồng hoặc hòa hoạn. Bộ giảm thanh có bộ chuyển đổi xúc tác sẽ rất nóng trong quá trình hoạt động.

CẢNH BÁO: Nguy cơ hòa hoạn. Bộ giảm thanh làm giảm độ ổn và ngăn khí thải bay vào người vận hành. Khí thải ra rất nóng và có thể chứa tia lừa.

THẦN TRỘNG: Phải thay thế màn chấn tia lửa điện nếu nó bị hồng. Không sử dụng máy nếu màn chấn tia lửa điện trên bộ giảm thanh bị thiếu hoặc bị lỗi.

THẦN TRỌNG: Nếu màn chấn tia lửa điện bị kẹt, máy sẽ quá nóng. Điều này sẽ gây hồng xi-lanh và piston.

1. Đảm bảo rằng bộ giảm thanh không bị hồng.
2. Đảm bảo rằng bộ giảm thanh được gắn chính xác vào máy.

Kiểm tra bộ lọc gió

• Sau mỗi 25 giờ hoạt động, hãy tháo nắp bộ lọc gió và kiểm tra bộ lọc gió. Nếu quá bản, hãy rửa cần thận trong nước ẩm có chứa chất tẩy rửa trung tính, và đặt trở lại vị trí ban đầu sau khi lau khô hoàn toàn.
• Nếu bộ lọc gió bị méo hoặc bị hồng, hãy thay bộ lọc mới.
• Nếu bộ lọc gió bị tắc nghẽn, hiệu suất của động cơ sẽ giảm. Ngoài ra, các chi tiết bên trong động cơ sẽ bị mài mòn bất thường nếu vận hành máy mà không có bộ lọc hoặc nếu hoạt động liên tục với bộ lọc bị méo hoặc bị hồng.

Kiểm tra bộ lọc nhiên liệu

• Sau mỗi 25 giờ hoạt động, hãy đồ hết nhiên liệu ra ngoài, tháo bộ lọc nhiên liệu ra khởi bình xăng và loại bổ tất cả các chất bản. Nếu bộ lọc tắc nghẽn quá mức, hãy thay bộ lọc mới.
• Nếu bộ lọc nhiên liệu bị tắc nghēn, có thể dẫn đến hạn chế tốc độ động cơ hoặc có thể xảy ra dao động tốc độ.
• Nếu động cơ hoạt động mà không có bộ lọc nhiên liệu, chất bắtn sẽ tích tụ trong bộ chế hòa khí và dẫn đến hồng hóc.

Kiểm tra bugi

THẦN TRỌNG: Luôn sử dụng loại bugi được khuyến nghị. Bugi không đúng chủng loại có thể gây hồng máy.

• Tình trạng bugi bị ảnh hưởng bởi: a) Điều chỉnh bộ chế hòa khí không đúng. b) Hỗn hợp nhiên liệu không đúng (quá nhiều hoặc không đúng loại dầu). c) Bộ lọc gió bản.
• Không chạm tay trần vào bugi ngay sau khi thao tác vì có nguy cơ bị bổng do nhiệt độ cao.
• Nếu máy yếu, khó khởi động hoặc chạy kém ở tốc độ không tải: luôn kiểm tra bugi trước khi thực hiện bất kỳ hành động nào khác.
• Nếu bugi bị bẩn, hãy làm sạch và kiểm tra xem khe hồ điện cực có đúng là 0,6 đến 0,7mm không.
• Nên thay bugi sau khoảng một tháng hoạt động hoặc sớm hơn nếu cần.

Điều chỉnh tốc độ không tải

• Đảm bảo rằng bộ lọc gió sạch. Mũi khoan không được quay theo tốc độ không tải.
• Điều chỉnh tốc độ không tải bằng vít điều chỉnh không tải chữ T được xác định bằng dấu "T".
• Tốc độ không tải chỉ đúng khi động cơ hoạt động trơn tru ở mọi vị trí. Tốc độ không tải phải thấp hơn tốc độ khi mũi khoan bắt đầu quay.

CẢNH BÁO: Nếu không thể điều chỉnh tốc độ không tài để mũi khoan dùng lại, hãy trao đổi với nhà phân phối hoặc trung tâm bảo dưỡng. Không sử dụng máy cho đến khi máy được điều chỉnh hoặc sửa chữa chính xác.

1. Xoay vít điều chỉnh không tải theo chiều kim đồng hồ cho đến khi mũi khoan bắt đầu quay.
2. Xoay vít điều chỉnh không tải ngược chiều kim đồng hồ cho đến khi mũi khoan dùng lại.

Kiểm tra hệ thống làm mát

Máy có hệ thống làm mát giúp nhiệt độ làm việc luôn ở mức thấp.

CÀNH BÁO: Không được chạm tay trần vào xi lanh, bộ giảm thanh hoặc bugi ngay sau khi dừng động cơ. Động cơ có thể trở nên rất nóng khi hoạt động và làm như vậy có thể gây bồng nặng.

CẢNH BÁO: Hệ thống làm mát bị bản hoặc bị tắc nghẽn sẽ gây ra hiện tượng quá nhiệt. Nó có thể gây hống piston và xi-lanh.

- Khi kiểm tra máy để đảm bảo rằng máy ở trong tình trạng tốt trước khi sử dụng, hãy kiểm tra khu vực xung quanh bộ giảm thanh và loại bổ bất kỳ vật dụng nào được gắn vào, tránh trường hợp bộ giảm thanh quá nóng hoặc thậm chí động cơ bốc cháy.

- Sau mỗi 25 giờ sử dụng, hãy kiểm tra lỗ thông hơi làm mát khí nạp và khu vực xung quanh cánh tần nhiệt làm mát xi lanh xem có bị tắc nghẽn không, tránh trường hợp động cơ quá nóng hoặc thậm chí hồng máy. Lưu ý rằng cần phải tháo cả nắp trên và nắp dưới để có thể xem được phần phía trên của xi-lanh.

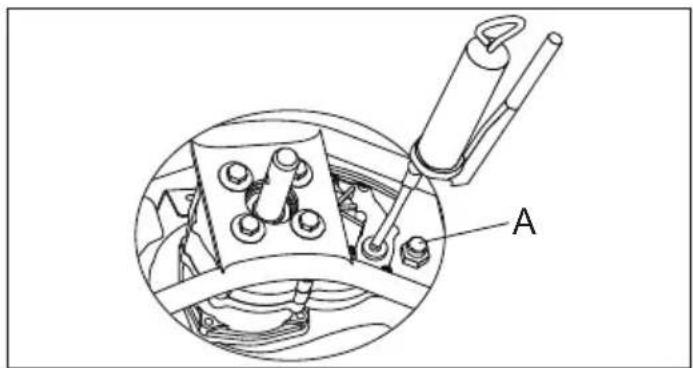

Kiểm tra hộp số

Trong quá trình sử dụng bình thường, cứ sau 50 giờ tháo van an toàn (A) để kiểm tra xem còn mỡ bôi trơn trong hộp số hay không, và phải thay mỡ bôi trơn trong hộp số sau mỗi 100 giờ.

Lỗi khởi động
Kiểm tra Nguyên nhân có thể Giải pháp
Nút dùng Vị trí dùng Đặt công tác dùng ở vị trí bất đầu.
Các chốt khởi động	Các chốt liên kết	Điều chỉnh hoặc thay thế các chốt.
		Làm sạch xung quanh chốt.
		Trao đổi với đại lý bảo dưỡng đã được phê duyệt.
Bình xăng Loại nhiên liệu không đúng. Xả sạch và sử dụng đúng nhiên liệu.
Bộ chế hòa khí	Điều chỉnh tốc độ không tải.	Điều chỉnh tốc độ không tải bằng vít T.
Tia lửa (không có tia lửa)	Bugi bẩn hoặc ướt.	Đầm bảo rằng bugi khô và sạch.
	Khe hồ bugi không chính xác.	Làm sạch bugi. Kiểm tra xem khe hồ điện cực có đúng không. Đảm bảo rằng bugi được lắp đặt với bộ chống nhiều điện tử.
		Tham khảo thông số kỹ thuật để biết khe hồ điện cực chính xác.
Bugi	Bugi bị lỗng.	Vặn chặt bugi.
Bộ lọc nhiên liệu	Bộ lọc nhiên liệu bị tắc nghēn.	Thay bộ lọc nhiên liệu.
Động cơ khởi động nhưng không tiếp tục chạy
Bình xăng Loại nhiên liệu không đúng. Xả sạch và sử dụng đúng nhiên liệu.
Bộ chế hòa khí	Động cơ sẽ chạy không tải không đúng.	Trao đổi đại lý bảo dưỡng.
Bộ lọc gió Bộ lọc gió bị tắc nghēn. Làm sạch bộ lọc gió.
Bộ lọc nhiên liệu	Bộ lọc nhiên liệu bị tắc nghēn.	Thay bộ lọc nhiên liệu.
Tiếng ổn bất thường trong hộp số
Bánh răng	Bánh răng mòn	Thay thế các bộ phận liên quan trong hộp số.
Mỡ bôi trơn	Bôi trơn kém	Thêm mỡ bôi trơn.

Vận chuyển và bảo quản

• Vận chuyển và bảo quản máy móc và nhiên liệu sao cho không có nguy cơ rò rì hoặc tránh cho khói tiếp xúc với tia lửa hoặc ngọn lửa tràn, ví dụ, từ máy móc điện, động cơ điện, rơ le / công tắc điện hoặc nổi hơi.
• Khi bảo quản và vận chuyển nhiên liệu, hãy luôn sử dụng các thùng chứa đã được phê duyệt dành cho mục đích này.
• Khi bảo quản máy trong thời gian dài, phải đồ hết bình xăng ra ngoài. Liên hệ với trạm xăng dầu địa phương để biết nơi đồ xăng thừa.

• Đảm bảo máy được vệ sinh sạch sẽ và tiến hành bảo dưỡng hoàn chỉnh trước khi bảo quản lâu dài.

• Bảo quản máy tránh xa tầm tay trẻ em.

• Để ngăn động cơ không vô tình khởi động, phải luôn tháo nắp bugi trong thời gian bảo quản lâu dài nếu máy không được giám sát chặt chế và khi thực hiện tất cả các biện pháp bảo dưỡng
• Bảo quản thiết bị an toàn trong quá trình vận chuyển đề tránh hư hỏng và tai nạn.
• Bảo quản sản phẩm và thiết bị ở nơi khô ráo và không có sương giá.
• Làm sạch sản phẩm.
• Thay thế hoặc sửa chữa các bộ phận bị hư hỏng.
• Sử dụng đúng nắp bảo vệ chống ẩm trên máy.
• Buộc chất sản phẩm trong quá trình vận chuyển.

Thông số kỹ thuật

Kiểu máy	541EA
Động cơ	G43L
Dung tích đông cơ	41.5cc
Công suất định mức động cơ	1.47 kW
Kiểu bugi	NGK BPMR7A
Khe hồ điện cực của bugi	0.6-0.7mm
Tốc độ không tải	2500±200 r/min
Tốc độ ly hợp	3300±200 r/min
Tốc độ quay với công suất định mức	7000~7500rpm
Tốc độ quay tối đa	12000 rpm
Tốc độ tối đa (khoan)	350min^-1
Dung tích bình xăng	0.94L
Tổng trọng lượng	11.8 kg
Trọng lượng tỉnh	9.7kg
Kích thước đóng gói	540x370x340 mm
Mức công suất âm thanh, L_WA	108.1 dB(A)
Mức áp suất âm thanh, L_PA	101.0 dB(A)
Độ rung trên tay lái	11.4m/s^2

Ghi chú:

1. Dữ liệu được báo cáo cho mức công suất âm thanh và mức áp suất âm thanh tương đương cho sản phẩm có mức độ phân tán theo thống kê diễn hình (độ lệch chuẩn) là 2,5 dB (A).
2. Dữ liệu được báo cáo cho mức độ rung có mức độ phân tán theo thống kê diễn hình (độ lệch chuẩn) là 1,5 m / s².

Phụ kiện

Phụ kiện được phê duyệt	Loại phụ kiện	Số danh mục phụ kiện
Mũi khoan tiêu chuẩn	Xoắn kép Φ200mm	537619101
Mũi khoan tùy chọn	Xoắn đơn Φ80mm	537618901
	Xoắn kép Φ150mm	537619001
Thanh nối dài tùy chọn	L=600mm	537629101
	L=1000mm	537629102

Mũi khoan tiêu chuẩn

Mũi khoan và thanh nói dài tùy chọn

เนื้อหา
