ประเภทสินค้า	สว่านเจาะดิน (สว่านเกลียว) แบบใช้เครื่องยนต์
ยี่ห้อ	Husqvarna
รุ่น	541EA
เครื่องยนต์	G43L, 2 จังหวะ, 41.5 ซีซี
กำลังไฟพิกัด	1.47 กิโลวัตต์
ถังน้ำมันเชื้อเพลิง	0.94 ลิตร
ส่วนผสมเชื้อเพลิง	น้ำมันเบนซินไร้สารตะกั่ว 90 RON ขั้นต่ำ + น้ำมันเครื่อง 2 จังหวะ อัตราส่วน 50:1 (2%)
หัวเทียน	NGK BPMR7A, ระยะห่าง 0.6-0.7 มม.
ความเร็วรอบเดินเบา	2500 ± 200 รอบ/นาที
ความเร็วสูงสุดของดอกสว่าน	350 รอบต่อนาที
น้ำหนักสุทธิ	9.7 กก.
น้ำหนักรวม	11.8 กก.
ขนาด (บรรจุภัณฑ์)	540 x 370 x 340 มม.
ระดับกำลังเสียง	108.1 เดซิเบล(A)
ระดับความดันเสียง	101.0 เดซิเบล(A)
การสั่นสะเทือนที่ด้ามจับ	11.4 ม./วินาที²
ระบบเบรก	เบรกนิรภัยแบบสัมผัสขา
อุปกรณ์ที่รวมในชุด	ดอกสว่านมาตรฐาน Ø200 มม. แบบเกลียวคู่, ประแจ, ลูกยางปั๊มน้ำมัน

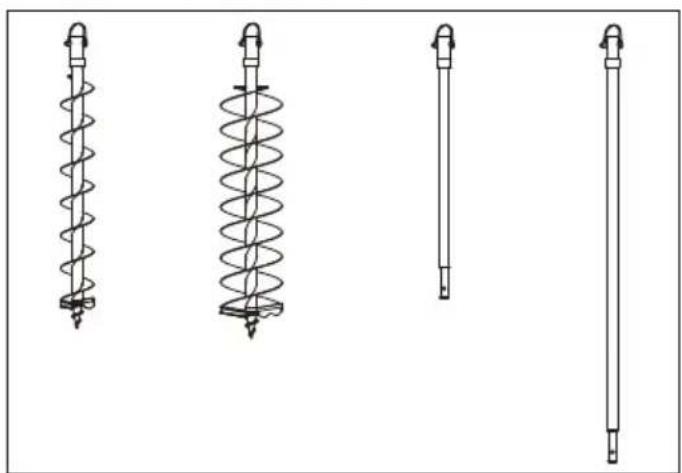

อุปกรณ์เสริม	ดอกสว่าน Ø80 มม. เกลียวเดี่ยว, Ø150 มม. เกลียวคู่, แกนต่อยาว 600 และ 1000 มม.
การบำรุงรักษา	ทำความสะอาดแผ่นกรองอากาศ, แผ่นกรองน้ำมันเชื้อเพลิง, หัวเทียนเป็นประจำ; ถ่ายน้ำมันเชื้อเพลิงหากเก็บไว้นาน
ความปลอดภัย	ต้องสวมอุปกรณ์ป้องกัน (ตา, หู, ศีรษะ, ถุงมือ, รองเท้า); ระยะปลอดภัย 5 เมตร
การซ่อมแซม	อะไหล่แท้ของ Husqvarna; ซ่อมโดยศูนย์บริการที่ได้รับอนุญาต

คำถามที่พบบ่อย - 541EA HUSQVARNA

ควรใช้น้ำมันเชื้อเพลิงชนิดใดสำหรับ Husqvarna 541EA?

ใช้น้ำมันเบนซินไร้สารตะกั่ว (ค่าออกเทนขั้นต่ำ 90 RON) ผสมกับน้ำมันเครื่อง 2 จังหวะคุณภาพดี ในอัตราส่วน 50:1 (2%) ห้ามใช้น้ำมันเบนซินที่มีเอทานอลเกิน 27% (E27) หรือน้ำมันเบนซินที่มีสารตะกั่ว

จะสตาร์ทเครื่องยนต์เย็นบน 541EA ได้อย่างไร?

เลื่อนสวิตช์ไปที่สตาร์ท, คันเบรกไปที่ตำแหน่งเบรก, ปั๊มลูกยาง 10 ครั้ง, เลื่อนโช๊คไปที่สตาร์ท, ดึงเชือกช้าๆ จนรู้สึกต้านแล้วดึงแรงๆ เมื่อเครื่องยนต์ติด ให้เลื่อนโช๊คไปที่ตำแหน่งเดินเครื่องแล้วดึงอีกครั้ง ปล่อยให้เครื่องยนต์อุ่นเครื่อง 60 วินาทีที่รอบต่ำ

จะทำอย่างไรหากดอกสว่านไม่หยุดหมุนเมื่อเครื่องเดินเบา?

ปรับสกรูเดินเบา 'T' ของคาร์บูเรเตอร์: หมุนทวนเข็มนาฬิกาจนกว่าดอกสว่านจะหยุด หากปรับไม่ได้ ให้ติดต่อศูนย์บริการที่ได้รับอนุญาต

ขั้นตอนความปลอดภัยก่อนเจาะคืออะไร?

สวมอุปกรณ์ป้องกันเสมอ (ตา, หู, ศีรษะ, ถุงมือ, รองเท้า) ตรวจสอบว่าไม่มีสายเคเบิลหรือท่อใต้ดิน รักษาระยะปลอดภัย 5 เมตร จับเครื่องด้วยสองมือ ด้ามจับอยู่ต่ำกว่าระดับเอว

จะบำรุงรักษาแผ่นกรองอากาศอย่างไร?

ทุก ๆ 25 ชั่วโมงการใช้งาน ให้ถอดฝาครอบและตรวจสอบแผ่นกรอง หากสกปรก ให้ล้างด้วยน้ำร้อนและผงซักฟอกอ่อน ๆ เช็ดให้แห้งสนิทก่อนใส่กลับ เปลี่ยนใหม่หากเสียรูปหรือเสียหาย

จะทำอย่างไรหากดอกสว่านติดขัดระหว่างการเจาะ?

ระบบเบรกจะทำงานเมื่อคันเบรกชนขาของคุณ ทำให้เครื่องหยุด หลังจากเครื่องหยุด ให้ใช้คันปลดล็อคเบรกด้วยมือขวาเพื่อนำคันเบรกกลับสู่ตำแหน่งทำงาน แล้วกดคันเร่งเพื่อเจาะต่อ

ความจุถังน้ำมันเชื้อเพลิงเท่าไร?

ถังน้ำมันเชื้อเพลิงมีความจุ 0.94 ลิตร ใช้ภาชนะที่สะอาดสำหรับผสม และเตรียมเฉพาะปริมาณที่จำเป็นสำหรับสูงสุด 30 วัน

จะตรวจสอบหัวเทียนอย่างไร?

ทำความสะอาดหัวเทียนและตรวจสอบระยะห่างระหว่างขั้ว: ควรอยู่ที่ 0.6-0.7 มม. เปลี่ยนหัวเทียนหลังจากใช้งานประมาณหนึ่งเดือนหรือหากสกปรก ใช้รุ่น NGK BPMR7A เสมอ

ฉันสามารถใช้ 541EA ภายในอาคารได้หรือไม่?

ไม่ได้ เครื่องยนต์ผลิตก๊าซคาร์บอนมอนอกไซด์ซึ่งเป็นอันตรายถึงชีวิต ใช้เครื่องภายนอกอาคารในที่ที่มีการระบายอากาศดี ห่างจากวัสดุติดไฟ

จะหาอะไหล่สำหรับ 541EA ได้ที่ไหน?

ใช้อะไหล่แท้ของ Husqvarna เท่านั้น ดอกสว่านและอุปกรณ์เสริมมีรายการอยู่ในคู่มือ สำหรับการซ่อมแซม ติดต่อศูนย์บริการที่ได้รับอนุญาต

คู่มือผู้ใช้ 541EA HUSQVARNA

TH คู่มือการใช้งาน 95-108

AR 109122

ZH 说明书 123-136

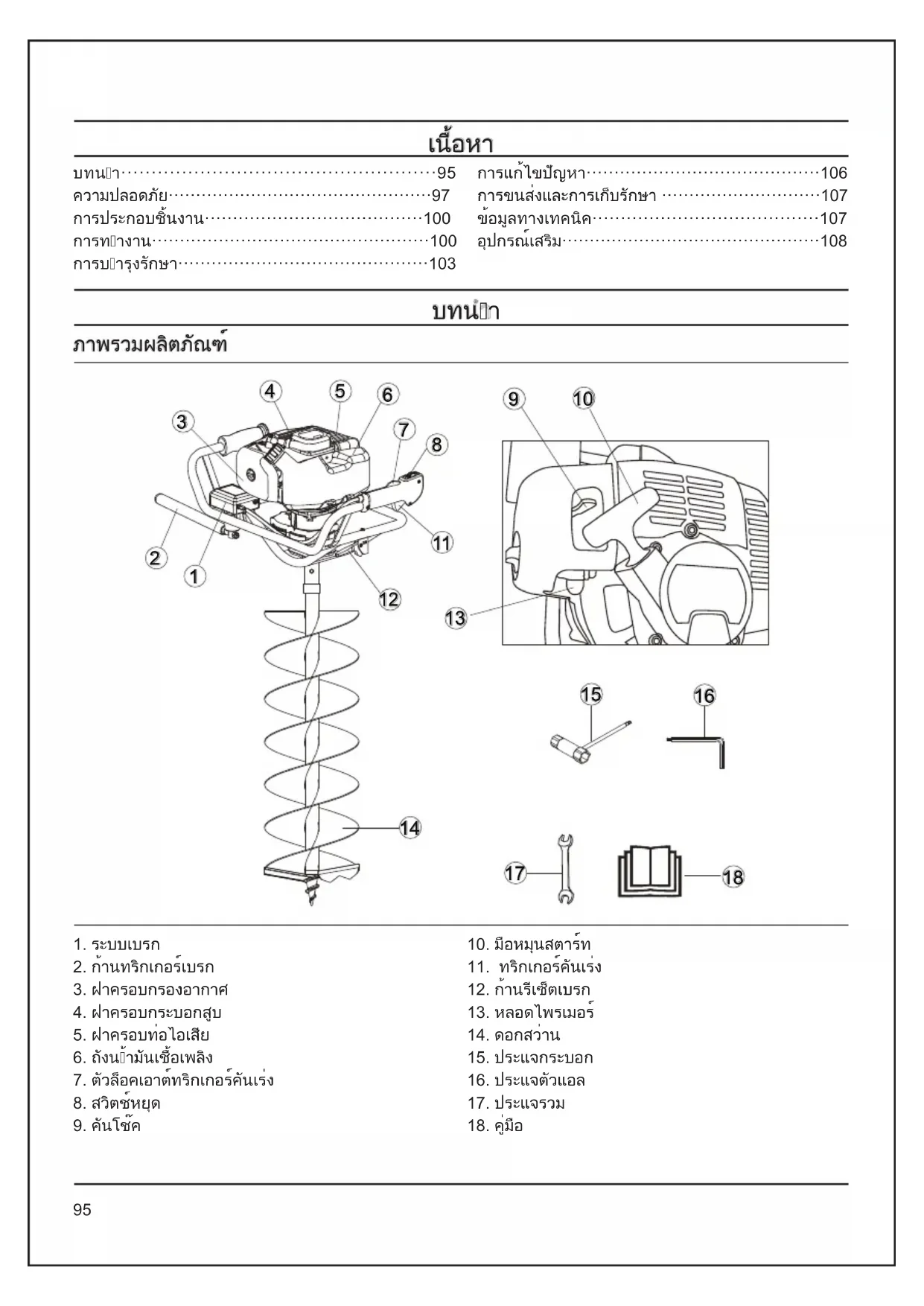

บทนฯ……95
ความปลอดภัย……97
การประกอบชิ้นงาน……100
การทางาน……100
การบํารุงรักษา……103

การแก้ไขปัญหา……106

การขนส่งและการเก็บรักษา 107

ข้อมูลทางเทคนิค……107

อุปกรณเสริม……108

บทนัก

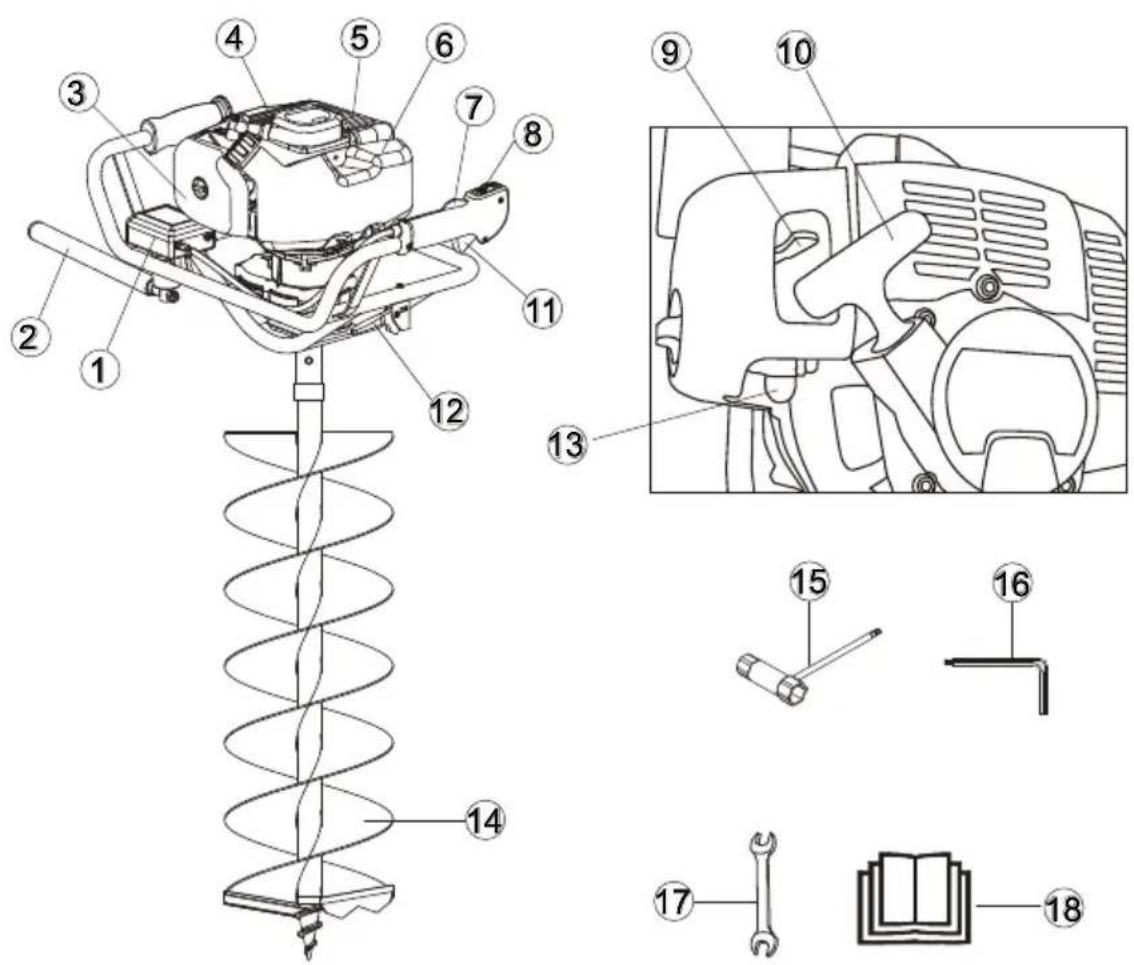

ภาพรวมผลิตภัณฑ์

1. ระบบเบรก
   2.กําหริกเกอร์เบรก
2. ฟ้าครอบกรองอากาศ
3. ฟ้าครอบกระบอกสู่บ
4. ฝาครอบท่อไอเสีย
   6.ถังน้ำมันเชื้อเพลง
5. ตัวลือคเอาต์ทริกเกอร์คันเร่ง

6. สวิตชั่นยุต
   9.คันโชด

7. มือหมุนสตาร์ท

8. ทริกเกอร์คันเร่ง
   12.กานรีเซิตเบรก
   13.หลอดไพรเมอร์
   14.ดอกสว่าน
9. ประเจกระบอก
10. ประเจตัวแอล
11. ประเจรวม
12. คู่มือ

สัญลักษณ์บนผลิตภัณฑ์

คําเตือน! เครื่องเจาะดินเป็นเครื่องมืออันตรายหากใช้อย่างไม่ระมัตระวังหรือไม่ถูกต้อง และอาจทําให้เกิดการบาดเจ็บร้ายแรงถึงข้นเสียชีวิตได้ มันเป็นสิ่งสําคัญอย่างยิ่งที่คุณจะต้องอ่านและทําความเข้าใจเนื้อหาในคู่มือการใช้งานนี้

ห้ามให้ไฟและประกายไฟใกล้กับเชื้อเพลิง โดยเด็ดขาด

ห้ามสู่บบุหรี่ไกลเชื้อเพลง

โปรดอ่านคู่มือการใช้งานอย่างละเอียดและ แน่ใจว่าคุณเข้าใจคําแนะนปาก่อนใช้งาน เครื่อง

ให้ส่วนใส่เสมอ:

• อุปกรณ์ป้องกันเสียงที่ผ่านการรับรอง
• อุปกรณ์ป้องกันดวงตาที่ผ่านการรับรอง
• อุปกรณ์ป้องกันศิรษะที่ผ่านการรับรอง

ส่วนถุงมือป้องกันที่ผ่านการรับรองอยู่เสมอ

สมรองเท้าบุทหรือรองเท้าที่มั่นคงและ ไม่ลื่น

รวมชุดป้องกันระหว่างปฏิบัติงาน

ระวังไฟไหม.

ให้ห่างจากส่วนที่ร้อนของเครื่อง (เช่น ท่อไอ เลีย)

ห้ามผู้ปฏิบัติงานพิงกับเครื่อง

ห้ามสัมผัสดอกสว่านหมุนขณะเครื่องกําลัง ทํางาน

เก็บให้ห่างจากท่อและสายไฟใต้ดิน อย่าให้ ดอกสว่านทําให้ความเสียหายต่อท่อและสายไฟ ใต้ดิน

ทิศทางของลูกศรแสดงถึงทิศทางการทํางาน ปกติของสว่าน

ความรับผิดต่อผลิตภัณฑ์

ตามที่อางถึงในกฎหมายความรับผิดต่อผลิตภัณฑ์ เราะะไม่รับผิดชอบต่อความเสียหายที่เกิดจากผลิตภัณฑ์ของเรา หาก:

• สินค้าได้รับการซ่อมแซมอย่างไม่ถูกต้อง
• ผลิตภัณฑ์ได้รับการซ่อมแซมด้วยชิ้นส่วนที่ไม่ได้มาจาก ผู้ผลิตหรือไม่ได้รับการรับรองจากผู้ผลิต
• สินคามีอุปกรณเสริมที่ไม่ได้มาจากผู้ผลิตหรือไม่ได้รับการรับรองจากผู้ผลิต
• ผลิตภัณฑ์ไม่ได้รับการซ่อมแซมที่ศูนยบริการที่ได้รับอนุมัติหรือโดยหน่วยงานที่ได้รับอนุมัติ

ความปลอดภัย

ค่าจะ It 加็ความด้านความปลอดภัย

คําจํากัดความต่อไปนี้ให้ระดับความรุนแรงของคําสัญญาณแต่ละคํา

คําเตือน: การบาดเจ็บต่อบุคคล

ข้อควรระวัง: ความเสียหายต่อผลิตภัณฑ์

หมายเหตุ:ข้อมูลนี้ทําให้ผลิตภัณฑ์ใช้งานง่ายขึ้น

คําแนะนําด้านความปลอดภัยทั่วไป

คําเตือน: ออนคําแนะนําคําเตือนที่ให้มากับ ผลิตภัณฑ์ก่อนที่คุณจะใช้งาน

• ใช้ผลิตภัณฑอย่างถูกต้อง การบาดเจ็บหรือเสียซีวิตอาจเป็นผลมาจากการใช้อย่างไม่ถูกต้อง ใช้ผลิตภัณฑ์สําหรับงานที่แนะนําในคุ่มือนี้เท่านั้น ห้ามใช้ผลิตภัณฑ์สําหรับงานอื่น ๆ
• ปฏิบัติตามคําแนะนําในคุ่มือนี้ ปฏิบัติตามสัญลักษณความปลอดภัยและคําแนะนําด้านความปลอดภัย หากผู้ปฏิบัติงานไม่ปฏิบัติตามคําแนะนําและสัญลักษณ อาจเกิดผลการบาดเจ็บ ความเสียหาย หรือการเสียชีวิตได้
• อย่าทิ้งคู่มือนี้ ใช้คําแนะนําสําหรับการประกอบ ใช้งาน และดูแลให้ผลิตภัณฑ์ของคุณอยู่ในสภาพดี ใช้คําแนะนําสําหรับการติดตั้งหัวสว่านและอุปกรณ์เสริมให้ถูกต้อง ใช้หัวสว่านและอุปกรณ์เสริมที่เหมือนกับของแท้เท่านั้น หรือจัดหาโดยยุส่วน่า หรือตัวแทนของเรา
• คู่มือนี้ไม่สามารถรวมทุกสถานการณ์ที่อาจเกิดขึ้นเมื่อคุณใช้ผลิตภัณฑ์ ให้ระมัดระวังและใช้สามัญสปานึกของคุณ หามใช้งานผลิตภัณฑ์หรือบํารุงรักษาผลิตภัณฑ์หากคุณไม่น่าใจเกี่ยวกับสถานการณ์ ให้สอบถามข้อมูลกับผู้เชี่ยวชาญด้านผลิตภัณฑ์ ตัวแทนจําหน่าย ตัวแทนบริการ หรือคู่นย์บริการที่ได้รับอนุมัติ
• หามใชเครื่องหากคุณรู้สึกเหน่อย เมาสุรา หรือกําลัง ใช้ยาที่อาจส่งผลต่อการมองเห็น การตัดสินใจ หรือการ ประสานงาน
• สวมอุปกรณ์ป้องกันภัยส่วนบุคคล. ดูคฯแนะน้ําภายใต้นัวข้อ อุปกรณ์ป้องกันส่วนบุคคล

• หามใชเครื่องที่มีขอบกพรอง ตําเนินการตรวจเช็คความปลอดภัย คําแนะนําในการบํารุงรักษาและการบริการที่อธิบายไว้ในคุ่มือนี้ มาตรการบํารุงรักษาและบริการบางอย่างต้องดําเนินการโดยผู้เชี่ยวชาญที่ผ่านการฝึกอบรมและผ่านการรับรอง ดูคําแนะนําในหัวข้อการบํารุงรักษา

• ต้องติดตั้งฝากรอบและการดป้องกันทั้งหมดก่อนสตาร์ท ให้น่าใจว่าฝากอบหัวเทียนและสายจุดระเบิดอยู่ใน สภาพดี เพื่อหลักเลี่ยงความเสี่ยงจากไฟฟ้าชีอต

• ใหแน Liberiaไม่มีไครเข้ามาไกลเกิน 5 เมตรในขณะที่คุณ กําลังทํางาน
• ดําเนินการตรวจสอบโดยรวมของเครื่องก่อนใช้งาน ดู ตารางการบํารุงรักษา
• เมื่อคุณใช้ผลิตภัณฑนี้ เครื่องยนตะสร้างสนามแม่เหล็กไฟฟ้า สนามแม่เหล็กไฟฟ้าอาจทฯาให้รากพันเทียมเสียหายได้ สอบถามแพทย์และผู้ผลิตรากพันเทียมทางการแพทย์ของคุณเก่อนที่คุณจะใช้งานผลิตภัณฑ์
• ตามสาธารณหลังกัณฑ์ในอาคารหรือใกล้วตถุไวไฟ คว้นไอเสียร้อนและอาจมีประกายไฟซึ่งอาจ типаให้เกิดไฟใหม่ได้
• การใช้เครื่องยนต์ในบริเวณที่คับแคบทหรืออากาศถ่ายเท ไม่สะดวก อาจทฯาให้เสียซีวิตได้นําเนื่องจากขาดอากาศ หายใจหรือเป็นพิษจากคาร์บอนมอนอกไซด์
• อย่าให้เด็กใช้งานผลิตภัณฑ์ อย่าให้บุคคลที่ไม่มีความรู้ เกี่ยวกับคําแนะนําใช้งานผลิตภัณฑ์
• แน่ใจว่าคุณเกปากับติดตามการใช้งานผลิตภัณฑ์ของ บุคคลด้อยความสามารถทางร่างกายหรือจิตใจ สำหรับบุคคลมีความสามารถใช้ผลิตภัณฑ์ ต้องมีผู้ใหญ่ ที่มีความรับผิดชอบอยู่ด้วยตลอดเวลา

คําแนะนําร์เพื่อความปลอดภัยในการใช้งาน

• เครื่องเจาะดินเป็นเครื่องมืออันตรายหากใช้อย่างไม่ ระมัดระวังหรือไม่ถูกต้อง และอาจทฯาให้เกิดการบาดเจ็บ ร้ายแรงถึงขั้นเสียชีวิตได้ มันเป็นสิ่งสําคัญอย่างยิ่งที่คุณ จะต้องอ่านและทฯความเข้าใจเนื้อหาในคูมือการใช้งาน นี้
• ห้ามใช้งานผลิตภัณฑ์หากมีบุคคลหรือสัตวอยู่ในพื้นที่ ทํางาน หยุดการใช้งานผลิตภัณฑ์หากมีบุคคลหรือสัตว เข้าไปในพื้นที่ทํางาน อย่าหันผลิตภัณฑ์ก่อนที่คุณจะ แน่ใจว่าไม่มีบุคคลหรือสัตวอยู่ในพื้นที่
• แน่ใจวาคุณควบคุมผลิตภัณฑอยู่เสมอ
• อย่าใช้ผลิตภัณฑ์หากคุณไม่สามารถรับความช่วยเหลือ ได้หากเกิดอุบัติเหตุ ให้แน่ใจเสมอว่าผู้อื่นรู้ว่าคุณจะใช้ งานผลิตภัณฑ์ก่อนที่คุณจะเริ่มใช้งานผลิตภัณฑ์
• เคลื่อนวัสดุที่ไม่ต้องการทั้งหมดออกจากพื้นที่ทางานก่อนเริ่มงาน หากหัวสว่านกระทกวัตถุ วัตถุสามารถกระเดินออกและทฯาให้เกิดการบาดเจ็บหรือความเสียหายได้ วัสดุที่ไม่ต้องการสามารถหมุนรอบหัวสว่านเจาะและทฯาให้เกิดความเสียหายได้
• ห้ามใช้ผลิตภัณฑ์ในสภาพอากาศเลวร้าย (หมอก ฝน ลม แรง ความเสี่ยงจากฟ้าผ่า หรือสภาพอากาศอื่น ๆ) สภาวะ ที่เป็นอันตราย (เช่น พื้นผิวลุ่น) สามารถเกิดขึ้นได้ เนื่องจากสภาพอากาศเลวร้าย

อุปกรณ์ป้องกันส่วนบุคคล

คําโตอนุ: จำนวนคําแนะนําคําเตือนที่ติดมาก่อนที่ คุณจะใช้ผลิตภัณฑ์

• ใช้อุปกรณ์ป้องกันส่วนบุคคลที่ถูกต้องเสมอเมื่อคุณใช้งานผลิตภัณฑ์ อุปกรณ์ป้องกันส่วนบุคคลไม่ได้ลับความเสียงต่อการบาดเจ็บ อุปกรณ์ป้องกันภัยส่วนบุคคลจะลดระดับการบาดเจ็บหากเกิดอุบัติเหตุ ขอความ schwายเหลือจากตัวแทนจะ Halifaxน่ายที่ได้รับอนุมัติในการเลือกอุปกรณ์ที่เหมาะสม
• ใช้อุปกรณ์ป้องกันดวงตาที่ผ่านการรับรองเสมอในขณะ ที่คุณใช้งานผลิตภัณฑ์
• หามใช้งานผลิตภัณฑดวยเทาเปล่าหรือรองเทาเปิด ใช้รองเทาบุทกันลิ่นสําหรับงานหนักเสมอ
• ใช้กางเกงขายาวที่ทนทาน
• หากจาเป็น ให้ใช้ถุงมือป้องกันที่ผ่านการรับรอง
• ใช้หมวกนิภัยหากเป็นไปได้ที่จะมีวัตถุจะตกลงมาบน ศิรษะของคุณ
• ใช้ที่ครอบหูที่ผ่านการรับรองเสมอในขณะที่คุณใช้งานผลิตภัณฑ์ เลียงรบกวนเป็นเวลานานอาจทําให้สูญเสียการได้ยิน
• ให้แน่ใจว่าคุณมีชุดปฐมพยาบาลอยู่ไกล ๆ

อุปกรณ์ป้องกันบนผลิตภัณฑ์

• ให้แน่ใจว่าคุณทหารบํารุงรักษาผลิตภัณฑอย่าง สม่ำเสมอ
• อายุการใช้งานของผลิตภัณฑ์เพิ่มขึ้น
• ความเสี่ยงในการเกิดอุบัติเหตุลดลง
• ให้ตัวแทนจากหน่ายที่ได้รับอนุมัติหรือศูนย์บริการที่ได้รับอนุมัติตตรวจสอบผลิตภัณฑ์อย่างสม่ำเสมอปรับแต่งหรือซ่อมแซม
• หามใช้ผลิตภัณฑ์กับอุปกรณ์ป้องกันที่เสียหาย หากผลิตภัณฑ์เสียหาย ให้สอบถามศูนย์บริการที่ได้รับอนุมัติ

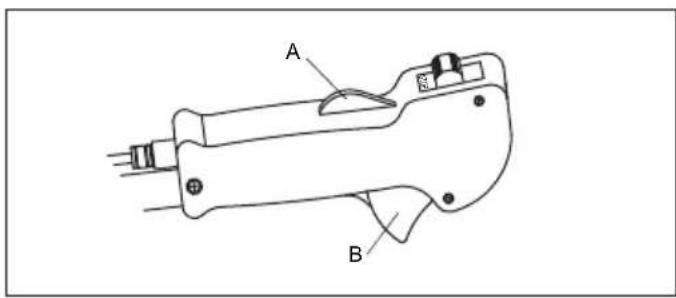

ตัวลือศทริกเกอร์ค้นเร่ง

A B

1. ให้แน่ใจว่าทริกเกอร์คันเร่ง (B) ถูกลือคที่สถานะรอบเดิน เบาเมื่อคุณปลดลือคทริกเกอร์คันเร่ง (A)
2. ตันทริกเกอร์คันเร่ง (A) และให้นใจวามันได้กลับไปที่ ตําแหน่งเริ่มต้นเมื่อคุณปลด
3. ตันทริกเกอร์ (B) และให้นแน่ใจว่าไดกลับไปที่ตําแหน่งเริ่ม ต้นเมื่อคุณปลด สตร์ทเครื่องยนต์ แล้วเพิ่มคันเร่งเต็มที่ ปล่อยทริกเกอร์คันเร่ง (B) และตรวจสอบหัวส่วนเจาะหยุด ทางานหรือไม่ หากหัวส่วนหมุนโดยที่คันเร่งอยู่ใน ตําแหน่งรอบเดินเบา ให้ตรวจสอบสกรูปรับรอบเดินเบา ของคาร์บูเรเตอร์

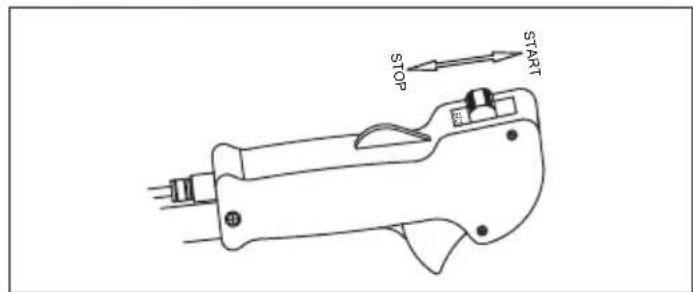

สวิตชหยุด

สตาร์ทเครื่องยนต์ ให้แน่ใจว่าเครื่องยนต์ดับเมื่อคุณเลื่อน สวิตช์หยุดไปที่ตําแหน่งหยุด

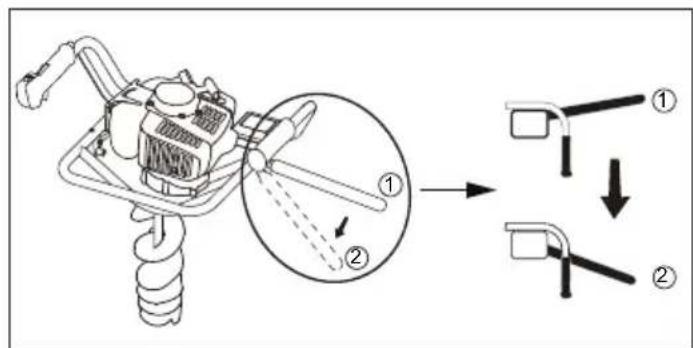

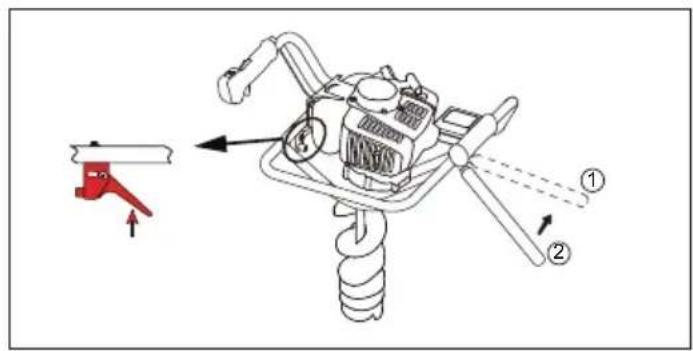

ระบบเบรก

1. หากดอกสว่านติดในขณะทํางาน ก้านเบรกจะตีชาของผู้ปฏิบัติงานเปลี่ยนจากตําแหน่งทํางาน ① เป็นตําแหน่งเบรก ② ระบบเบรกจะทํางานและเครื่องหยุดทํางาน

1. ผู้ปฏิบัติงานปล่อยมือขวาออกจากที่จับควบคุม จากนั้น จับค้นโยกรีเซ็ดเบรกด้วยมือขวา และค้นเบรกจะเดังกลับ โดยอัตโนมัติจากตําแหน่งเบรก ② ไปยังตําแหน่ง ทํางาน ①
2. หลังจากรีเซิตค้นเบรกแล้ว ให้กดทริกเกอร์คันเร่งและ เครื่องจะทํางานตามปกติ

ท่อไอเลีย

ท่อไอเสียจะรักษาระตับเสียงให้เหลือน้อยที่สุดและกันควัน ไอเสียให้ห่างจากผู้ปฏิบัติงาน

• ห้ามไซ้เครื่องยนต์กับท่อไอเสียที่ชํารุด ท่อไอเสียชํารุต จะเพิ่มระดับเสียงและความเสียงจากไฟไหม วางถังดับเพลิงไว้ใกล้ตัว
• ตรวจสอบอย่างสม่ำเสมอว่าท่อไอเสียติดตั้งเข้ากับผลิตภัณฑ์หรือไม่
• หามสัมผัสเครื่องยนต์หรือท่อไอเสียเมื่อเปิดเครื่อง หาม สัมผัสเครื่องยนต์หรือท่อไอเสียสักครุ่หลังจากที่ เครื่องยนต์ดับ พื้นผิวที่ร้อนอาจทฯาให้เกิดการบาดเจ็บ ได้
• ท่อไอเสียที่ร้อนอาจทฯาให้เกิดไฟไหมได้ โปรดใช้ความระมัดระวังหากคุณใช้ผลิตภัณฑ์ใกล้กับของเหลวหรือควันที่ติดไฟได้
• ห้ามสัมผัสส่วนต่าง ๆ ในท่อไอเสีย หากท่อไอเสียได้รับ ซํารุด ชิ้นส่วนอาจมีสารก่อมะเร็งบางชนิด

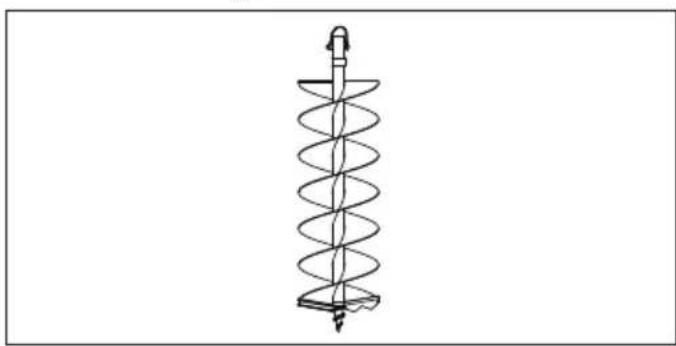

ดอกสว่าน

• ห้ามไซตอกสว่านที่ทื่อ ร้าว หรือซปารุต
• ให้แน่ใจว่าได้ติดดอกส่วนอย่างมั่นคง

- เมื่อใบมีดถูกผลิตชั้น จะต้องสับให้คมโดยใช้วิธีการชั้นสูงซึ่งหมายความว่าใบมีดจะไม่สามารถลับให้คมได้อิกโดยใช้วิธีการทั่วไป ต้องเปลี่ยนใบมีดที่สึกด้วยใบมีดอันใหม่เพื่อให้น่าใจว่าเครื่องของคุณฑางานได้อย่างน่าพอใจ

ความปลอดภัยของเชื้อเพลง

• หามสตาร์ทผลิตภัณฑ์หากมีนป้ามันเชื้อเพลิงหรือนป้ามัน เครื่องอยู่บนผลิตภัณฑ์ น口罩เอาเชื้อเพลิง /นป้ามันเครื่องที่ไม่ต้องการออก แล้วปล่อยให้ผลิตภัณฑ์ แห้ง น口罩เอาเชื้อเพลิงที่ไม่ต้องการออกจากผลิตภัณฑ์
• หากคุณฑาเชื้อเพลิงหกใส่เสือผ้า ให้เปลี่ยนเสือผ้าทันที
• อย่าให้เชื้อเพลิงหกใส่ら่างกาย เพราคาอาจทฯาให้เกิดการ บาดเจ็บได้ หากเชื้อเพลิงหกใส่ら่างกาย ให้ใช้สมุและน้ํา เพื่อขจัดเชื้อเพลิง
• หามสตาร์ทเครื่องยนตหากคุณฑ์านข้ามันหรือเซื้อเพลิงหก ใส่ผลิตภัณฑ์หรือนร่างกายของคุณ
• หามสตาร์ทผลิตภัณฑ์หากเครื่องยนต์มีการร่วงเกิดขึ้น ตรวจสอบเครื่องยนต์อย่างสม่ำเสมอว่ามีการร่วงหรือไม่
• ระมัดระวังเรื่องน์ปามันเชื่อเพลิง เชื่อเพลิงติดไฟได้และคว้นจะระเบิดและอาจทฯาให้บาดเจ็บหรือเสียชีวิตได้
• farmsน้ําหนดมีไอน้ํามันเซือเพลิง อาจทําให้เกิดการบาดเจ็บได้ ให้น่าใจว่ามีการไหลเวียนของอากาศเพียงพอ
• หามสูบบุหรีไกลนปามันเชื่อเพลงหรือเครื่องยนต์
• อย่างวัตถุอุ่นไว้ใกล้นํามันเชื้อเพลิงหรือเครื่องยนต์
• ห้ามเติมน้ํามันเชื้อเพลงขณะเครื่องยนต์ติดอยู่
• ให้แน่ใจว่าเครื่องยนต์เย็นแล้วก่อนที่คุณจะเติมเชื้อเพลิง
• กอนเติมเชื่อเพลิง ให้เป็ดฝากันข้ามันชา ๆ และปลอยแรง ดันอย่างระมัตระวัง
• ห้ามเติมน้ำมันเชื้อเพลิงให้กับเครื่องยนต์ในอาคาร เพราะ
  การไหลของอากาศไม่เพียงพอ อาจทําให้บาดเจ็บหรือ เสีย
  ชีวิตได้เพราะขาดอากาศหายใจหรือ คาร์บอนเมนอกไซด์
• เพ Bahamasขาดอากาศหายใจหรือคาร์บอนมอบ Shiชาต์
• ขันฝากน้ํามันเชื้อเพลงให้แน่น มิฉะนั้น อาจเกิดไฟใหม่ได้
• ก่อนสตาร์ทเครื่อง ให้เคลื่อนย้ายผลิตภัณฑ์อย่างน้อย 3 ม. (10 พุต) จากตําแหน่งที่คุณเติมน้ำมันใส่ถัง
• อย่าใส่น้ํามันเชื้อเพลงมากเกินไปในถังน้ํามันเชื้อเพลง
• ให้นใจว่าไม่มีการรั่วไหลเกิดขึ้นเมื่อคุณเคลื่อนย้าย ผลิตภัณฑ์หรือภาชนะบรรจุนป้ามันเชื้อเพลง
• ห้ามาวางผลิตภัณฑ์หรือภาชนะบรรจุนป้ามันเชื้อเพลิงในบริเวณที่มีเปลวไฟ ประกายไฟ หรือไฟนําร่อง ให้แน่ใจว่าพื้นที่จัดเก็บไม่มีเปลวไฟ

• ใช้ภาชนะบรรจุที่ผ่านการรับรองเท่านั้นแม่อคุณเคลื่อน ย้ายน้ํามันเชื้อเพลงหรือเก็บน้ํามันเชื้อเพลงเข้าที่จัดเก็บ

• จัดถังน้ํามันเชื้อเพลิงให้ว่างเปล่าก่อนจัดเก็บระยะยาวปฏิบัติตามกฎหมายท้องถิ่นว่าจะทั้งน้ํามันเชื้อเพลิงที่ไหน

• ทําความสะอาดผลิตภัณฑกอนจัดเก็บระยะยาว
• ถอดสายหัวเทียน gc่อนนิวพลิตภัณฑ์ไปจัดเก็บเพื่อให้แน่ใจว่าเครื่องยนตจะไม่สตาร์ทโดยไม่ได้ตั้งใจ

คําแนะนิ้งด้านความปลอดภัยสิทธิรับการบรุษ รักษา

- หากคุณไม่สามารถปรับความเร็วรอบเดินเบาเพื่อให้น้ํา สว่านหยุด โปรดติดต่อศุนย์บริการของคุณ ห้ามใช้ ผลิตภัณฑ์จนกว่าผลิตภัณฑ์จะได้รับการปรับหรือ ซ่อมแซมอย่างถูกตอง

การประกอบชิ้นส่วน

การประกอบเบรก

สอดปลายเกลียวของก้านทริกเกอร์เบรกเข้าไปในรู้ไต้ระบบ เบรกและขันนื้อตล็คให้แน่น

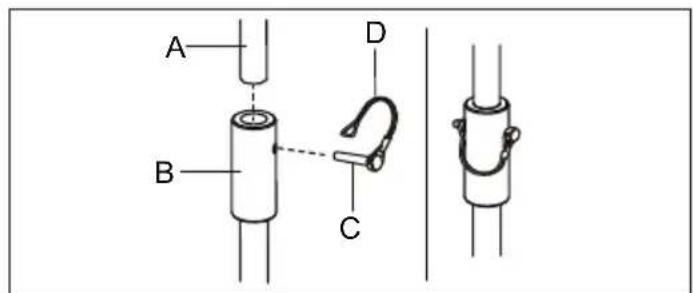

การประกอบสว่าน

A B C D

1. ถอดสลักเชื่อมต่อ (C) ออกจากดอกสว่าน (B) และต่อเพลา ส่งกําลัง (A) กับดอกสว่าน (B)
2. เลียบสลักเชื่อมต่อ (C) เข้าไปในรูเชื่อมต่อของดอกสวน (B) แล้วล็อคด้วยลวดเหล็กยืดหยุ่น (D) เพื่อให้แน่ใจว่าสลักเชื่อมต่อ (C) จะไม่หลุดออก

การตําเนินการ

คําวเตือน: จำนวนและทําความเข้าใจบทด้านความ ปลอดภัยก่อนใช้งานผลิตภัณฑ์

เชื้อเพลง

การไซ่เซื้อเพลง

ข้อควรระวัง: ผลิตภัณฑ์นี้เป็นเครื่องยนต์สอง จังหวะ ใช้ส่วนผสมของน้ํามันเบนซินและน้ํามัน เครื่องสองจังหวะ ให้แน่ใจว่าใช้น้ํามันใน ปริมาณที่ลูกต้องในส่วนผสม อัตราส่วนที่ไม่ลูก ต้องของน้ํามันเบนซินและน้ํามันเครื่องอาจ ทฯาให้เครื่องยนต์เสียหายได้

น้ำมันเบนซิน

ข้อควรระวัง: ห้ามไชันป้ามันเบนซินที่มีค่าออกเท น้อยกว่า 90 RON (87 AKI) ซึ่งอาจทฯาให้ ผลิตภัณฑ์เสียหายได้

ข้อควรระวัง: ห้ามไชันป้านเปนชินที่มีความเข้ม ขันของเอทานอลมากกว่า 27% (E27) ซึ่งอาจ ทําให้ผลิตภัณฑ์เสียหายได้

ข้อควรระวัง: ห้ามไช้น้ํามันเบนซินที่มีสาร ตะก้ว ซึ่งอาจทฯาให้ผลิตภัณฑ์เสียหายได้

• ไชัน้ํามันเบนซินไร่สารตะก้วไหมที่มีค่าออกเทนต่ําสุดที่ 90 RON (87 AKI) และความเข้มข้นของเอทานอลน้อยกว่า 27% (E27)
• ใช้นป้ามันเบนซินที่มีค่าออกเทนสูงขึ้น หากคุณใช้ผลิตภัณฑ์ ด้วยความเร็วรอบเครื่องยนต์สูงอย่างต่อเนื่องอยู่เสมอ
• ใช้ววนผสมของน้ํามันเบนซินไรสารตะก้ว /น้ํามันเครื่องคุณภาพดีเสมอ

น้ํามันเครื่องสองจังหวะ

• ใช้เฉพาะน้ํามันเครื่องสองจังหวะคุณภาพสูง โดยเฉพาะน้ํามันเครื่องสองจังหวะสุสวาน่า ใช้เฉพาะน้ํามันเครื่องที่ระบายความรอนด้วยอากาศ
• อัตราส่วนผสม 50:1 (2%)
• น้ํามันเครื่องที่มีคุณภาพตําและอัตราส่วนน้ํามันเครื่อง /เชื้อเพลิงสูง สามารถลดอายุการใช้งานของเครื่องฟอกไอ เลียเชิงเร่งปฏิกิกริยา
• สอบถามตัวแทนจําหน่ายของคุณเมื่อคุณเลือกนป้ามัน
• หากไม่มีน้ํามันเครื่องสองจังหวะสุสวานา คุณสามารถใช้น้ํามันเครื่องสองจังหวะอื่นที่มีคุณภาพดี ซึ่งใช้สําหรับเครื่องยนต์ระบายความร้อนด้วยอากาศ ติดต่อตัวแทนจําหน่ายของคุณเมื่อคุณเลือกน้ํามัน

- ห้ามไชัน้ํามันเครื่องสองจังหวะสำหรับเครื่องยนต์เอาที่ บอร์ดที่ระบายความร้อนด้วยน้ํา น้ํามัเครื่องสองจังหวะ บางครั้งหมายถึงน้ํามันเครื่องเอาท์บอร์ด

น้ํามันเบนชิน สิตร	น้ํามันเครื่อง สิตร
	2%(50:1)
5	0.1
10	0.2
15	0.3
20	0.4

ทําส่วนผสมเชื้อเพลง

• ใช้ภาษาชนะบรรจุเชื้อเพลิงที่สะอาดเสมอเมื่อคุณผสมเชื้อ เพลิง
• ห้ามผสมน้ำมันเชื้อเพลงในปริมาณเกิน 30 วัน

• หากไม่ได้ใช้งานเครื่องเป็นระยะเวลาหนึ่ง ควรทหารความสะอาดและจัดการภาชนะบรรจุนป้ามันเชื้อเพลงให้ว่างเปล่า

• เดิมน้ำมันเบนซินครึ่งหนึ่ง

• เติมน้ำมันเครื่องให้เต็ม

• เขย่าส่วนผสมเชื้อเพลิงเพื่อผสมเข้ากัน

• เพิ่มปริมาณป้ามันเบนซินที่เหลือ

5.เขย่าส่วนผสมเชื้อเพลิงเพื่อผสมเข้ากัน

1. เติมน้ํามันเชื้อเพลงเข้าถัง

เติมน้ำมัน

ค่าเตือน: ห้างสุบบุหรี่หรือวางวัตถุร้อนใกล้เชื้อ เพลิง ก่อนที่คุณจะเติมน้ํามันเชื้อเพลิง ให้ดับ เครื่องยนต์และปล่อยให้เย็นลงเป็นเวลาหลาย นาที

ค่าตีอนุ่ม: เมื่อคุณเติมน้ํามันเชื้อเพลิง ให้เปิดผ้า ถังน้ํามันเชื้อเพลิงอย่างช้า ๆ เพื่อให้แรงดันส่วน เกินถูกปล่อยออกมาอย่างนุ่มนวล

คําเตือนม: หลังจากที่คุณเติมน้ํามันเชื้อเพลิงแล้ว ให้ขัน事先ถังน้ํามันเชื้อเพลิงให้แน่นอย่าง ระมัดระวัง เคลื่อนย้ายเครื่องออกจากบริเวณเติมน้ํามันและแหล่งพลังงาน ก่อนสตาร์ทเครื่อง

• ใช้ภาชนะบรรจุเชื้อเพลงที่มีวาล์วป้องกันการรั่วเสมอ
• ทําความสะอาดบริเวณรอบฝากน้ํามัน การปนเป้อนในถังอาจทําให้เกิดปัญหาในการทํางาน
• ให้แน Liberiaเชื้อเพลิงผสมกันอย่างดีโดยเขยาราชนะบรรจุกอนเติมลงถัง

สตาร์ทและดับเครื่อง

ตรวจสอบกอนสตารท

• ตรวจสอบส่วน ห้างใช้ตอกส่วนที่ที่อ ร้าว หรือชํารุด
• ตรวจสอบเข็ความเครื่องอยู่ในสภาพการทางานที่สมบูรณ์แบบ ตรวจสอบเข็ความน้อยตและสกรุทั้งหมดแน่น

• ตรวจเช็คว้าหัวสว่านหยุดท Publicationanเสมอเมื่อเครื่องยนต์เดินเบา

• ใช้เครื่องตามวัตถุประสงค์ที่กําหนดไว้เท่านั้น

• ให้แน่ใจว่าที่จับและฟีเจอร์ต้านความปลอดภัยทางานได้ดี หามใช้เครื่องที่ขาดซึ้นส่วนหรือมีการตัดแผลงานอกข้อกําหนด
• ฝ่าครอบทั้งหมดต้องติดตั้งอย่างถูกตองและไม่เสียหาย ก่อนที่คุณจะสตาร์ทเครื่อง

สตาร์เครื่องยนต์เย็น

คําเนื้อปะ: ติดตั้งดอกสว่านก่อนสตาร์ทเครื่อง

คุ้งโต้อม: เคลื่อนย้ายผลิตภัณฑ์ otอกจากพื้นที่เติมน้ํามันและแหล่งพลังงาน วางเครื่องบนพื้นผิวเรียบ ให้แน่ใจว่าไม่มีวัตถุใดแตะหัวสว่าน

ค่าวเตือน: ให้แน่ใจว่าไม่มีบุคคลที่ไม่ได้รับอนุญาตอยู่ในพื้นที่ทางาน เพราะอาจทําให้เกิดความเสี่ยงของการบาดเจ็บที่เป็นอันตราย และ ระยะปลอดภัยคือ 5 เมตร

1. วางสวิตซ์หยุดไปที่ตําแหน่งเริ่มต้น
2. วางกานทริกเกอร์เบรกที่ตําแหน่งเบรกกอนสตาร์ทเครื่อง
3. กดไล่ลมสิบครั้ง
4. ย้ายตัวควบคุมโชัคไปที่ตําแหน่งโชัค
5. ถือผลิตภัณฑกับพื้น ดึงเชือกดวยมือขวาชาฯ ๆ จนกว่าคุณ รู้สึกถึงแรงต้าน ดึงเชือกอย่างรวดเร็วและแรง ที่าเช่นนี้ต่อ ไปเรื่อย ๆ จนกว่าคุณจะได้ยินการสตาร์ทของเครื่องยนต์

หมายเหตุ: อยาพันเช็อกสตาร์ทรอบมือ

ข้อควรระวัง: ห้ามดึงเช็อกสตาร์ทออกทั้งหมด จับ ที่จับเช็อกสตาร์ทเมื่อดึงออกจนสุด การไม่ปฏิบัติ ตามคู่าแนะน่าเหล่านี้อาจทู่าให้เครื่องยนตเสีย หายได้

1. ตั้งควบคุมโชัคไปที่ตําแหน่งทํางาน จากนั้นดึงเชอกสตาร์ท จนเครื่องติด
2. ดึงทริกเกอร์คันแรงเบา ๆ แล้วทางานด้วยความเร็วด paraเป็นเวลา 60 วินาที

ค่าเตือน: ห้ามสัมผัสที่ฟ่าครอบ เพราะอาจ ท่าให้ผิวหนังใหม่และท่าให้เกิดไฟฟ้าซื้อตได้ หากฟ่าครอบหัวเทียนซํารุด ห้ามใช้ผลิตภัณฑ์ ที่ฟ่าครอบหัวเทียนซํารุด

สตาร์ทเครื่องยนต่อุ่น

1. วางสวิตช์หยุดไปที่ตําแหน่งเริ่มต้น
2. วางกานทริกเกอรเบรกที่ตําแหน่งเบรกก่อนสตาร์ท เครื่อง
3. กดไล่ลมสิบครั้ง
4. ตั้งควบคุมโชคลไปที่ตําแหน่งทางาน จากนั้นตึงเชอก สตาร์ทจนเครื่องติด

ดับเครือง

• กดสวิตซ์หยุดเพื่อดับเครื่องยนต์

การเจาะ

• เครื่องอาจทําให้เกิดการบาดเจ็บรายแรงตอบุคคลได้อ่านคําแนะนําด้านความปลอดภัยอย่างละเอียด เรียนรู้วิธีการใช้เครื่อง
• ห้ามสัมผัสเครื่องโดยไม่ได้ดับเครื่องยนต์ก่อน อย่าให้ เด็กใช้เครื่อง

- ใหแน่ใจวาไม่มีใครเขามาไกลกว่า 5 เมตรในขณะที่คุณ กําลังทํางาน

- อย่าให้ผู้อื่นใช่เครื่องโดยไม่แน่ใจก่อนวาพรกเขาได้อ่านและเข้าใจเนื้อหาในคู่มือการใช้งานแล้ว

- Wisconsinใจว่าคุณอยู่ในตําแหน่งการทํางานที่ปลอดภัยและมั่นคงเสมอ

- ถือเครื่องด้วยมือทั้งสองข้างเสมอ

- ใช้มือขวาควบคุมการตั้งค่าค้นเร่ง

- ให้แน่ใจว่ามือและเท้าของคุณไม่เข้าใกล้หัวสว่านเมื่อ เครื่องกําลังทํางาน

- เริมเจาะด้วยครึ่งค้นแรง และคอยๆ เพิ่มความเร็วของ เครื่องเพื่อให้สว่านเจาะเข้าพื้นได้อย่างราบริ่น

- ดับเครื่องยนต์ทุกครั้งเมื่อคุณเจาะเสร็จ

- หากมีวัตถุแปลกปลอมใด ๆ ถูกกระทกหรือหากเกิดการ สั่นสะเทือนให้หยุดเครื่องทันที่ ถอดฝ่าครอบหัวเทียน ออกจากหัวเทียน ตรวจเช็คว่าเครื่องเสียหายหรือไม่ หากมีความเสียหายใด ๆ ให้ทําการซ่อมแซม

- การเจาะหรือสัมผัสเช้ากับสายเคเบ็ดหรือสายไฟอาจ ทําให้เสียชีวิตหรือบาตเจ็บสาหัสได้ เครื่องไม่ได้หุ้ม ฉวนไฟฟ้า เพื่อลดความเสี่ยงจากไฟฟ้าซื้อต ให้ตรวจ เซ็คท่อไต้ดิน สายเคเบิล และสายไฟก่อนทําการเจาะ เสมอ ติดต่อบริษัทสาธารณูปโภคหรือบริการระบุ ตําแหน่งในพื้นที่ของคุณสําหรับข้อมูลเกี่ยวกับตําแหน่ง สายเคเบิลและท่อ หากจําเป็น ให้ยืนยันตําแหน่งจริงโดย ใช้อุปกรณ์ต่าง ๆ เช่น เครื่องตรวจจับสายไฟ และ ทําการขูตร่องลึกอย่างระมัดระวัง

- การกระทกบางสิ่งที่แข็งในดิน เช่น หินหรือรากต้นไม่ อาจทฯาให้การเจาะหยุดกะทันหัน ลุงนี้สามารถนฯาไปสู่ ปฏิกิริยาตอบสนองที่ตัวสว่าน และกานเบรกจะแตะขาผู้ ใช้ จากนั้นสว่านจะหยุด

- การสัมผัสกับการสั่นสะเทือนมากเกินไปอาจทฯาให้เกิดความเสียหายต่อระบบไหลเวียนโลหิตหรือความเสียหายของเส้นประสาทในผู้ที่มีระบบไหลเวียนบกพร่อง ติดต่อแพทย์ของคุณหากคุณพบอาการจากการได้รับแรงสั่นสะเทือนมากเกินไป อาการดังกล่าว ไตแก่ อาการซา สูญเสียความรู้สึก รู้สึกเสียวชา่า เหมือนเข็มแทง ปวด อ่อนแรง สิผิวหรือสภาพผิวเปลี่ยนไป อาการเหล่านี้มักปรากฏในนี้วมือ มือ หรือข้อมือ ความเสี่ยงเพิ่มขึ้นที่อุณหภูมิตฯ่า

- ให้แน่ใจว่าหัวสว่านหยุดทางานก่อนทําความสะอาด ดําเนินการช่อมแซม หรือตรวจสอบ ถอดฝ่าครอบหัว เทียนออกจากหัวเทียน

- ให้ส่วนถุงมือหนาเสมอเมื่อเปลี่ยนดอกสว่าน

- ใช้อะไหลแททานนั้นในการซ่อมแซม

การที่งานของส่วน

1. ตําแหน่งการทางานที่ถูกต้องคือ ด้ามจับของเครื่องเจาะ ดินอยู่ตํากว่าเอว และทริกเกอร์เบรก

1. ตําแหน่งสัมพัทธ์ของผู้ปฏิบัติงานและตัวเครื่องแสดงในรูปด้านล่าง จับที่จับให้แน่นด้วยมือทั้งสองข้างเสมอระหว่างการทํางาน

ต่อไปนี้คือรายการชั้นตอนการบํารุงรักษาที่ต้องตําเนินการ ที่อธิบายไว้ในคู่มือการใช้งานนี้เท่านั้น งานอื่นที่เพิ่มเติมะกับเครื่อง รายการส่วนใหญ่จะอธิบายไว้ในส่วนการบํารุง ต้องตําเนินการโดยศูนย์บริการที่ได้รับอนุญาตรักษา ผู้ใช้ต้องตําเนินการงานบํารุงรักษาและบริการตาม

การบํารุงรักษา	การบํารุงรักษารายวัน	การบํารุงรักษารายสัปดาห์	การบํารุงรักษารายเดือน
ตรวจเช็คด้านนอกของเครื่อง	X
ตรวจเช็คดันเร่งและเร่งทริกเกอร์คันเร่ง	X
ตรวจเช็คว่าแอนด์จับและแอนด์บาร์ไม่ชํารุดและยืดไวอย่างถูกตองมั่นคง	X
ตรวจเช็คว่าสวิตซ์หยุดมีการทํางานอย่างถูกต้อง	X
ตรวจเช็คว่าสว่านไม่หมุนเมื่อในขณะความเร็วรอบเดินเบา	X
ทําความสะอาดตัวกรองอากาศ เปลี่ยนหากจําเป็น	X
ตรวจเช็คสว่าน ห้ามใช้ดอกสว่านที่ที่อ ร้าว หรือชํารุด	X
ตรวจเช็คว่านนื้อตและสกรูแน่น	X
ตรวจเช็คว่าสายเคเบิลและการเชื่อมต่อทั้งหมดได้ติดตั้งอย่างถูกต้อง	X
ตรวจเช็คว่าไม่มีน้ํามันเชื้อเพลิงร่วไหลออกจากเครื่องยนต์ ถังน้ํามัน และท่อน้ํามันเชื้อเพลิง	X
ทําความสะอาดผ่านและโคลบนสว่าน	X
ตรวจเช็คตัวสตาร์ทและสายสตาร์ท		X
ให้แน่ใจว่าเพื่องดอกจอกเติมจาระบีถึง 3⁄4		X
ทําความสะอาดหัวเทียน ถอดหัวเทียนและตรวจเช็คระยะห่างระหว่างอิเล็กโทรด ปรับระยะห่างระหว่างอิเล็กโทรดเป็น 0.6 – 0.7 มม. หรือเปลี่ยนหัวเทียนหากจําเป็น ตรวจเช็คว่าหัวเทียนติดตั้งตัวป้องกันไฟกระชาก		X
ทําความสะอาดพื้นผิวภายนอกของคาร์บูเรเตอร์และบริเวณโดยรอบ		X
ทําความสะอาดระบบทําความเย็นของผลิตภัณฑ์		X
ตรวจเชิดการสึกของคลัตซ์ สปริงคลัตซ์ และดรัมคลัตซ์ให้เปลี่ยนใหม่หากจําเป็น			X
ทําความสะอาดท่อไอเสีย			X
เปลี่ยนหัวเทียน ให้แน่ใจว่าได้ประกอบหัวเทียนเข้ากับตัวป้องกันไฟกระซากแล้ว			X

การปรับตั้งคาร์บูเรเตอร์

การตั้งคาคารบูเรเตอรพื้นฐานจะถูกปรับระหว่างการ ทดสอบที่โรงงาน การปรับต้องดําเนินการโดยช่างผู้ ซํานาญ

ตรวจสอบเชิดท่อไอเสีย

ค่าเตือน: 从来没有ผลิตภัณฑ์ที่มีท่อไอเสียซ่ํารุต เปลี่ยนท่อไอเสียที่ซ่ํารุตเสมอ

ค่าเตือน: เลี่ยงต่อการใหม่หรือการเกิดไฟใหม่ ท่อไอเสียมีตัวเร่งปฏิกิริยาซึ่งจะร้อนจัดระหว่าง การทางาน

ศักดิ์ปะนี้: เลี่ยงต่อการเกิดไฟใหม่ ท่อไอเสียลดระดับเสียงและแยกกําซ้ําไอเสียจากผู้ปฏิบัติงานกําซ้ําไอเสียร้อนและอาจมีประกายไฟ

ข้อควรระวัง: ต้องเปลี่ยนหน้างอกันประกายไฟหากมั่นซํารุด อย่าใช้ผลิตภัณฑ์หากไม่มีหน้างอป้องกันประกายไฟบนท่อไอเสียหรือซํารุด

ข้อควรระวัง: หากหน้าจออกันประกายไฟลูก บล็อก ผลิตภัณฑ์จะร้อนเกินไป ซึ่งจะทําให้เกิด ความเสียหายต่อกระบอกสูบและลูกสูบ

1. ให้แน่ใจว่าท่อไอเสียไม่ซํารุด
2. ใหแน่ใจว่าติดท่อไอเสียเขากับผลิตภัณฑอย่างถูกต้อง

ตรวจสอบเชิดเครื่องฟอกอากาศ

• หลังจากการทํางานทุก ๆ 25 ชั่วโมง โปรดถอดฬาครอบ เครื่องฟอกอากาศออกและตรวจสอบเครื่องฟอกอากาศ หากสกประกินไป ให้ล้างอย่างระมัดระวังในน้ําอุ่นที่มี สารซักฟอกที่เป็นกลาง และใส่กลับคืนสู่ตําแหน่งเดิมหลัง จากที่ทําให้แห้งอย่างทั่วถึง
• หากเครื่องฟอกอากาศบิดเบี้ยวหรือซiarุด โปรดเปลี่ยนอันใหม่
• หากเครื่องฟอกอากาศลูกปิดกั้นประสิทธิภาพของ เครื่องยนต์จะลดลง นอกจากนี้ ภายในเครื่องยนต์จะเกิด การสิกผิดปกติ หากใช้งานโดยไม่มีตัวกรอง หรือหาก ใช้งานต่อเนื่องกับตัวกรองที่บิตเบี้ยวหรือซํารุด

ตรวจสอบเช็คกรองน้ำมันเชื้อเพลิง

• หลังจากการทางานทุก ๆ 25 ชั่วโมง ให้ล้างถังน้ำมันเชื้อ เพลิง ตอดไส้กรองน้ำมันเชื้อเพลิงออกจากถัง และขจัด สิ่งสกปรกทั้งหมด หากตัวกรองอุดตันเกินไป โปรดเปลี่ยน ตัวกรองใหม่
• หากไส้กรองน์ปามันเชื้อเพลิงอุดต้น ความเร็วของเครื่องอาจถูกจํากัด หรืออาจเกิดความเร็วผันผวน
• หากเครื่องยนต์ทํางานโดยไม่มีใส่กรองน์ามันเชื่อเพลิง สิ่งสกปรกจะสะสมอยู่ในคาร์บูเรเตอร์และทําให้ เครื่องยนต์ทํางานผิดปกติ

ตรวจสอบเช็คหัวเทียน

ข้อควรระวัง: ใช้ชนิดหัวเทียนที่แนะน่าเสมอ ชนิดหัวเทียนที่ไม่ถูกต้องอาจทําให้ผลิตภัณฑ์ เสียหายได้

• สภาพของหัวเทียนได้รับผลจาก: ก) การปรับ คาร์บุเรเตอร์ไม่ถูกต้อง ข) ส่วนผสมเชื้อเพลิงไม่ถูกต้อง (น้ำมันมากเกินไปหรือชนิดน้ำมันไม่ถูกต้อง) ด) ตัว กรอง อากาศสกปรก
• หามสัมผัสห้าเทียนด้วยมือปลาทันทีหลังการใช้งาน เนื่องจากมีความเสี่ยงที่จะเกิดการใหม่เนื่องจาก อุณหภูมิสูง
• หากเครื่องมีกําลังไฟต่ํา สตาร์ทยากหรือทํางานไม่ดีที่ความเร็วรอบเดินเบา: ให้ตรวจสอบเช็คหัวเทียนก่อนที่จะตําเนินการใด ๆ ต่อไป
• หากหัวเทียนสกปรก ให้ №ความสะอาดและตรวจสอบเช็ค ระยะห่างระหว่างอิเล็กโทรด ระยะห่างที่ถูกต้องคือ 0.6 ถึง 0.7 มม.
• ควรเปลี่ยนหัวเทียนหลังจากใช้งานไปได้ประมาณหนึ่ง เดือนหรือเร็วกว่านั้น หากจาเป็น

ปรับความเร็วรอบเดินเบา

• ให้แน่ใจว่าแผ่นกรองอากาศสะอาด หัวสว่านจะต้องไม่ หมุนในความเร็วรอบเดินเบาที่ลูกต้อง
• ปรับความเร็วรอบเดินเบาด้วยสกรูปรับรอบเดินเบา ซึ่งระบุด้วยเครื่องหมาย "T"
• ความเร็วรอบเดินเบาจะถูกต้องเมื่อเครื่องยนต์ทางาน ได้อย่างราบรีนในทกต์าแหน่ง ความเร็วรอบเดินเบาต้อง ต่ํากว่าความเร็วเมื่อหัวสว่านเริ่มหมุน

ค่าเตือน: หากไม่สามารถปรับความเร็วรอบเดิน เบาเพื่อให้หัวสว่านหยุดลง ให้สอบถามกับผู้จัด จาหน่ายหรือศูนย์บริการ อย่าใช้ผลิตภัณฑ์ จนกว่าจะได้รับการปรับหรือช่อมแซมอย่างถูก ต้อง

1. หมุนสกรูปรับรอบเดินเบาตามเข็มนาพิกาจนกว่าหัว สว่านเริ่มหมุน
2. หมุนสกรูปรับรอบเดินเบาหวานเช็มนาพิกาจนกวาหัว สว่านหยุด

ตรวจสอบเซ็คระบบที่าความเย็น

ผลิตภัณฑ์มีระบบบายความร้อนเพื่อให้อุณหภูมิในการ ทํางานต่ํา

ค่าต้อน: ห้ามสัมผัสกระบอกสูบ ท่อไอเสีย หรือ หัวเทียนด้วยมือเปล่าทันที่หลังจากดับ เครื่องยนต์ เครื่องยนต์อาจร้อนจัดเมื่อใช้งาน และการ типаเช่นนั้นอาจส่งผลให้เกิดการใหม่ อย่างรุนแรง

ค่าต้อน: ระบบทําความเย็นที่สกปรกหรืออุดตัน ทําให้เกิดความร้อนสูงเกิน มันทําให้ลูกสูบและ กระบอกสูบเสียหาย

• เมื่อตรวจเช็คผลิตภัณฑ์ให้แน่ใจว่าอยู่ในสภาพดิก่อนใช้งาน ให้ตรวจสอบเช็คบริเวณรอบ ๆ ท่อไอเสียและให้พนักงาน ที่ติดอยู่ออกมาห่าง เพื่อในกรณีที่ท่อไอเสียร้อนจัด หรือแม่กระทั่งเครื่องยนต์ติดไฟได้
• ตรวจเช็คช่องระบายอากาศไอดีและพื้นที่รอบ ๆ ครับระบายความร้อนของกระบอกสูบ เพื่อแก้ไขการอุดตันทุก ๆ 25 ชั่วโมงของการใช้งาน ในกรณีที่เครื่องยนตร้อนเกินไป หรือแม่กระทั้งผลิตภัณฑ์เกิดการล้มเหลว โปรดทราบว่าจําเป็นต้องถอดฝ่าครอบด้านบนและฝ่าครอบด้านล่างออกเพื่อให้สามารถดูส่วนบนของกระบอกสูบได้

ตรวจสอบเช็ดกระปุกเกียร์

ในระหว่างการใช้งานปกติ ให้อตววล์ระยะ Bay (A) ทุก 50 ชั่วโมงเพื่อตรวจเช็คว่ายังมีจาระบัญในกระปุกเกียร์หรือ ไม่ และต้องเปลี่ยนจาระบีในกระปุกเกียร์ทุก 100 ชั่วโมง

สตาร์หล้มเหลว
ตรวจสอบ สาเหตุที่เป็นไปได้ วิธีแก้ปัญหา
ปุ่มหยุด ตําแหน่งสตาร์ท ตั้งสวิตช์หยุดไปที่ตําแหน่งสตาร์ท
แกนสริ่งสตาร์ทเตอร์	แกนสริ่งยืด ปรับหรือเปลี่ยนแกนสริ่ง
		ทําความสะอาดรอบแกนสริ่ง
		สอบถามตัวแทนเจ้าหน่ายบริการที่ได้รับอนุมัติ
ถังน้ํามันเชื้อเพลิง	ชนิดน้ํามันเชื้อเพลิงไม่ถูกต้อง ระบายออกและใช้น้ํามันเชื้อเพลิงที่ถูกต้อง
คาร์บูเรเตอร์ การปรับความเร็วรอบเดินเบา ปรับความเร็วรอบเดินเบาด้วยสกรุตัว T
ประกายไฟ(ไม่มีประกายไฟ)	หัวเทียนสกปรกหรือเบียก ให้แน่ใจว่าหัวเทียนแห้งและสะอาด
	ระยะห่างของหัวเทียนไม่ถูกต้อง	ทําความสะอาดหัวเทียน ตรวจเช็คว่าระยะห่างระหว่างอิเล็กโทรศัพกต้อง ให้แน่ใจว่าได้ติดตั้งหัวเทียนพร้อมกับตัวป้องกันไฟกระซาก
		อ้างถึงข้อมูลทางเทคนิคสําหรับระยะห่างระหว่างอิเล็กโทรศัพกต้อง
หัวเทียน หัวเทียนหลวง ขันหัวเทียนให้แน่น
ไส้กรองน้ํามันเชื้อเพลิง	ไส้กรองน้ํามันเชื้อเพลิงอุดตัน เปลี่ยนไส้กรองน้ํามันเชื้อเพลิง
เครื่องยนต์สตาร์ทแต่ไม่ทํางาน
ถังน้ํามันเชื้อเพลิง	ชนิดน้ํามันเชื้อเพลิงไม่ถูกต้อง ระบายออกและใช้น้ํามันเชื้อเพลิงที่ถูกต้อง
คาร์บูเรเตอร์ การเดินรอบเดินเบาของเครื่องยนต์ไม่ถูกต้อง		สอบถามกับตัวแทนเจ้าหน่ายบริการที่ได้รับอนุมัติ
ไส้กรองอากาศ	ไส้กรองอากาศอุดตัน ทําความสะอาดไส้กรองอากาศ
ไส้กรองน้ํามันเชื้อเพลิง	ไส้กรองน้ํามันเชื้อเพลิงอุดตัน เปลี่ยนไส้กรองน้ํามันเชื้อเพลิง
เสียงผิดปกติในกระปุกเกียร์
เกียร์ เกียร์สิก	เปลี่ยนชั้นส่วนที่เกี่ยวข้องในกระปุกเกียร์
น้ํามันจาระบี การหล่อลื่นไม่ดี เติจาระบี

การขนส่งและการเก็บรักษา

• จัดเก็บและขนส่งเครื่องและน้ํามันเชื้อเพลิงเพื่อว่าจะไม่มีความเสี่ยงที่จะเกิดการรั่วไหลหรือ interestsเหตุ ๆ ไปสัมผัสกับประกายไฟหรือเปลวไฟ เช่น จากเครื่องจักรไฟฟ้า มอเตอร์ไฟฟ้า รีเลย/สวิตซ์ไฟฟ้า หรือหม้อไอนบ้า
• เมื่อจัดเก็บและเคลื่อนย้ายน้ํามันเชื้อเพลิง ให้ใช้ภาชนะ ที่ได้รับการรับรองเพื่อวัตถุประสงค์นี้เสมอ
• เมื่อเก็บเครื่องไว้เป็นเวลานาน ถังน้ำมันเชื้อเพลิงจะต้อง ว่างเปล่า ติดต่อปัมน้ำมันในพื้นที่ของคุณเพื่อดูว่าจะทั้ง น้ำมันส่วนแก่นไว้ที่ใด
• ให้แน่ใจว่าเครื่องได้รับการทําความสะอาดและรับการบริการอย่างครบถ้วนก่อนการจัดเก็บระยะยาว

• เก็บเครื่องไหพันมือเด็ก

• เพื่อป้องกันการสตาร์ทเครื่องโดยไม่ได้ตั้งใจ หากเครื่องไม่ได้อยู่ภายใต้การดูแลอย่างใกล้ซิตและเมื่อปฏิบัติตาม มาตรการบริการทั้งหมด ต้องถอดผาครอบหัวเทียนออกเสมอระหว่างการเก็บรักษาในระยะยาว

• เก็บรักษาอุปกรณ์ให้ปลอดภัยระหว่างการเคลื่อนย้าย เพื่อป้องกันความเสียหายและอุบัติเหตุ
• เก็บผลิตภัณฑ์และอุปกรณ์ไว้ในที่แห้งและไม่เย็นจัด
• ทําความสะอาดผลิตภัณฑ์
  -เปลี่ยนหรือช่อมแซมส่วนประกอบที่ซ่ารุด
• ใช้ฝากอบป้องกันที่ถูกต้องกับผลิตภัณฑ์ที่ไม่เก็บความชิ้น
• มัดผลิตภัณฑ์ให้แน่นระหว่างการขนส่ง

ข้อมูลทางเทคนิค

รุ่น	541EA
เครื่องยนต์	G43L
ความจุเครื่องยนต์	41.5 ลบชม.
พิกัดกําลึงเครื่องยนต์	1.47 กิโลวัตต์
รุ่นหัวเทียน	NGK BPMR7A
ระยะห่างระหว่างอิเล็กโทรดหัวเทียน	0.6 – 0.7 มม.
ช่องว่างอิเล็กโทรดหัวเทียน	2500±200 รอบ/นาที
ความเร็วคลัตซ์	3300±200 รอบ/นาที
หมุนที่พิกัดกําลัง	7000~7500 รอบต่อนาที
การหมุนสูงสุด	12000 รอบต่อนาที
ความเร็วสูงสุด (เจาะ)	350นาที ^1
ความจุถังน้ํามันเชื้อเพลง	0.94 สิตร
น้ําหน้ารวม	11.8กก.
น้ําหนักสุทธิ	9.7กก.
ขนาดบรรจุภัณฑ์	540x370x340 มม.
ระดับพลังเสียง L_WA	108.1 เดซิเบล(A)
ระดับความดันเสียง L_PA	101.0 เดซิเบล(A)
การสั่นสะเทือนบนแอนด์บาร์	11.4 ม./วินาทีกําลัง

หมายเหตุ:

1. ข้อมูลที่รายงานสำหรับระดับพลังงานเสียงที่เท่ากันและระดับความ ต้นเสียงสำหรับผลิตภัณฑ์มีค่าการกระจายทางสถิติทั่วไป (ส่วนเบี่ยงเบนมาตรฐาน) ที่ 2.5 dB (A)
2. ข้อมูลที่รายงานสำหรับระดับการสั่นสะเทือนมีการกระจายทางสถิติโดยทั่วไป (ส่วนเบี่ยงเบนมาตรฐาน) ที่ 1.5 ม./วินาทึกฯลัง²

อุปกรณ์เสริม

อุปกรณ์เสริมที่ผ่านการรับรอง	ประเภทอุปกรณ์เสริม	รหัสสินค้าอุปกรณ์เสริม
ดอกสว่านมาตรฐาน	200 mm. เกลียวคู่	537619101
ดอกสว่านเสริม	80 mm. เกลียวเดียว	537618901
	150 mm. เกลียวคู่	537619001
ก้านต่อเสริม	ยาว=600 mm.	537629101
	ยาว=1000 mm.	537629102

ดอกสว่านมาตรฐาน

ดอกสว่านและก้านต่อเสริม
