คู่มือผู้ใช้ 321SP HUSQVARNA

9. แลนซ์สเปรย์ 3 หัวฉีด

10. แลนซ์สเปรย์หัวฉีดเดี่ยว

14. แป้นหมุนปรับแรงดัน

19. เครื่องมือประกอบ

21. ถังผสมน้ำมันเชื้อเพลิง

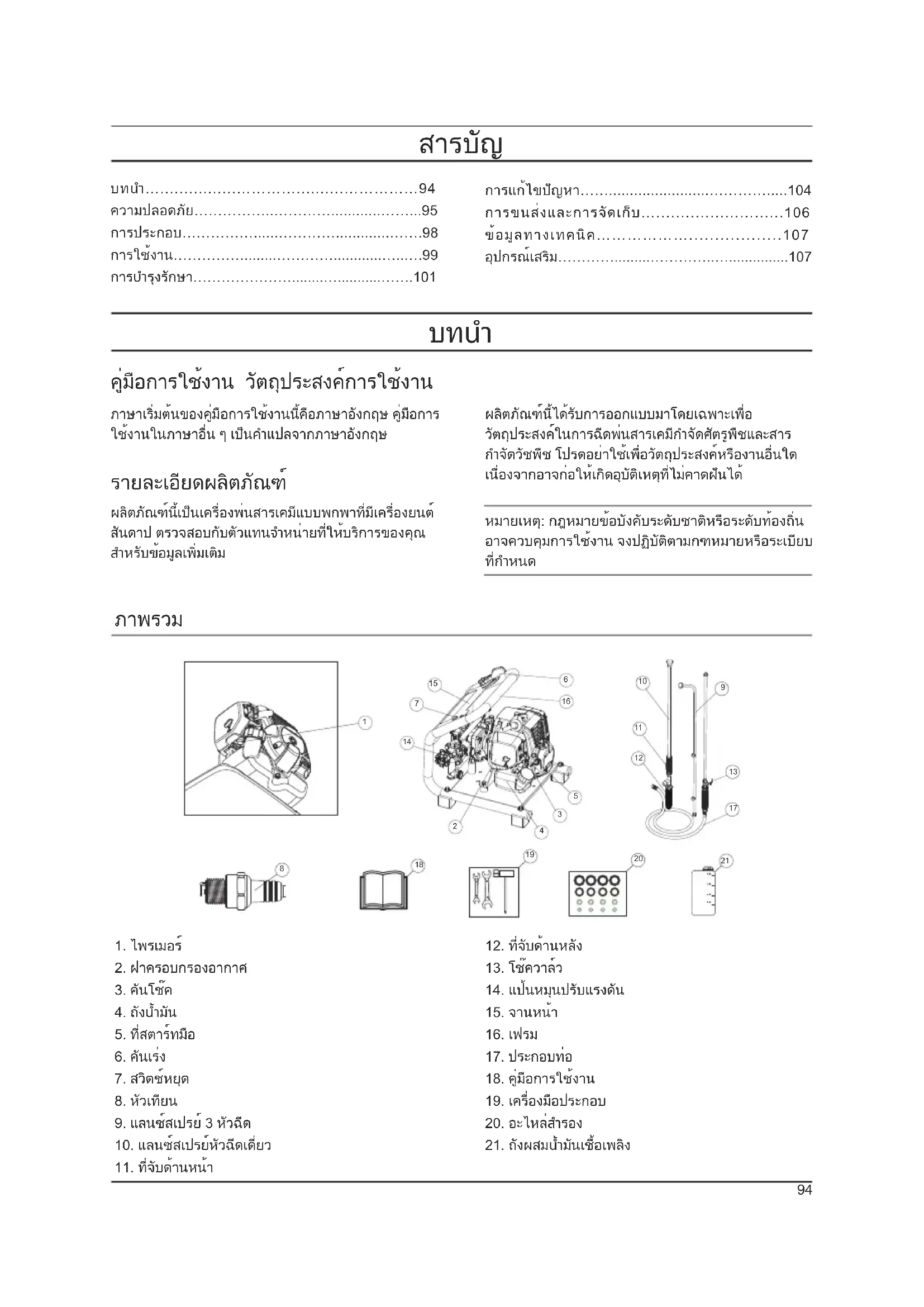

คู่มือการใช้งาน วัตถุประสงค์การใช้งาน รายละเอียดผลิตภัณฑ์

ภาษาเริ่มต้นของคู่มือการใช้งานนี้คือภาษาอังกฤษ คู่มือการ ใช้งานในภาษาอื่น ๆ เป็นคำแปลจากภาษาอังกฤษ ผลิตภัณฑ์นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อ วัตถุประสงค์ในการฉีดพ่นสารเคมีกำจัดศัตรูพืชและสาร กำจัดวัชพืช โปรดอย่าใช้เพื่อวัตถุประสงค์หรืองานอื่นใด เนื่องจากอาจก่อให้เกิดอุบัติเหตุที่ไม่คาดฝันได้ ผลิตภัณฑ์นี้เป็นเครื่องพ่นสารเคมีแบบพกพาที่มีเครื่องยนต์ สันดาป ตรวจสอบกับตัวแทนจำหน่ายที่ให้บริการของคุณ สำหรับข้อมูลเพิ่มเติม หมายเหตุ: กฎหมายข้อบังคับระดับชาติหรือระดับท้องถิ่น อาจควบคุมการใช้งาน จงปฏิบัติตามกฑหมายหรือระเบียบ

บทนำ…................…………..........……………94 ความปลอดภัย……………..…………............……...95 การประกอบ……………......………….............…….98 การใช้งาน……………........…………............…..….99 การบำรุงรักษา…………………........…...........…….101 การแก้ไขปัญหา……........................………….....104 การขนส่งและการจัดเก็บ….................…......106 ข้อมูลทางเทคนิค………………..................107 อุปกรณ์เสริม………….........…………..…...............107

1สัญลักษณ์บนผลิตภัณฑ์ คำจำกัดความด้านความปลอดภัย คำแนะนำด้านความปลอดภัยทั่วไป ความรับผิดต่อผลิตภัณฑ์ อ่านคู่มือนี้ก่อนใช้งาน

ความเร็วต่ำ ความเร็วสูง สวมอุปกรณ์ป้องกันศีรษะ แว่นตาป้องกัน ที่ปิดหูและ หน้ากากป้องกัน ใส่รองเท้าบูทยาง สวมชุดป้องกัน สวมถุงมือยาง

พื้นผิวร้อน เครื่องฉีดน้ำแรงดันสูง ความปลอดภัย ช่องสำหรับเติมน้ำมันเบนซินผสม รักษาระยะห่างที่ปลอดภัย ทิศทางการปิดโช้ค ทิศทางการเปิดโช๊ค คำจำกัดความด้านล่างให้ระดับความรุนแรงของคำสัญญาณ

หมายเหตุ: สัญลักษณ์/สติกเกอร์อื่นๆ บนผลิตภัณฑ์อ้างอิงข้อ กำหนดการรับรองสำหรับพื้นที่เชิงพาณิชย์อื่นๆ ตามที่อ้างถึงในกฎหมายความรับผิดต่อผลิตภัณฑ์ เราไม่รับ ผิดชอบต่อความเสียหายที่เกิดจากผลิตภัณฑ์ของเราหาก:

• ผลิตภัณฑ์ได้รับการซ่อมแซมอย่างไม่ถูกต้อง

• ผลิตภัณฑ์ได้รับการซ่อมแซมด้วยชิ้นส่วนที่ไม่ได้มาจากผู้ ผลิตหรือไม่ผ่านการรับรองจากผู้ผลิต

• ผลิตภัณฑ์มีอุปกรณ์เสริมที่ไม่ได้มาจากผู้ผลิตหรือไม่ได้รับ การรับรองจากผู้ผลิต

• ผลิตภัณฑ์ไม่ได้รับการซ่อมแซมที่ศูนย์บริการที่ได้รับอนุมัติ หรือโดยหน่วยงานที่ได้รับอนุมัติ.

• ใช้ผลิตภัณฑ์อย่างถูกต้อง การบาดเจ็บหรือเสียชีวิตอาจ เป็นผลมาจากการใช้อย่างไม่ถูกต้อง ใช้ผลิตภัณฑ์ สำหรับงานที่พบในคู่มือนี้เท่านั้น ห้ามใช้ผลิตภัณฑ์ สำหรับงานอื่นๆ

• อ่าน ทำความเข้าใจ และปฏิบัติตามคำแนะนำและ สัญลักษณ์ในคู่มือนี้ หากผู้ปฏิบัติงานไม่ปฏิบัติตามคำ แนะนำและสัญลักษณ์ การบาดเจ็บ ความเสียหาย หรือ การเสียชีวิตอาจเป็นผลได้

• อย่าทิ้งคู่มือนี้ ใช้คำแนะนำในการประกอบ ติดตั้งสิ่งที่ แนบมาและอุปกรณ์เสริม เพื่อใช้งานและบำรุงรักษา ใช้ เฉพาะเอกสารแนบและอุปกรณ์เสริมที่ได้รับอนุมัติ

• เป็นไปไม่ได้ที่จะให้คำเตือนในทุกสถานการณ์ที่อาจเกิด ขึ้นระหว่างการใช้งานและการบำรุงรักษาผลิตภัณฑ์ ระมัดระวังและใช้สามัญสำนึกของคุณเสมอ

• ตรวจสอบให้แน่ใจว่าชิ้นส่วนต่างๆ ไม่เสียหายก่อนที่คุณ จะใช้ผลิตภัณฑ์ ปฏิบัติตามกำหนดการบำรุงรักษา ดำเนินการบำรุงรักษาตามคำแนะนำในคู่มือนี้เท่านั้น คำเตือน: การบาดเจ็บต่อบุคคล

คำเตือน: ความเสียหายต่อผลิตภัณฑ์ คำเตือน: อ่านคำแนะนำคำเตือนที่ตามมาก่อนที่คุณ จะใช้ผลิตภัณฑ์ หมายเหตุ: ข้อมูลนี้ทำให้ผลิตภัณฑ์ใช้งานง่ายขึ้น ศูนย์บริการที่ได้รับอนุมัติจะต้องดำเนินการบำรุงรักษา อื่นๆ ทั้งหมด ห้ามใช้งานผลิตภัณฑ์หรือบำรุงรักษาผลิตภัณฑ์หากคุณ ไม่มั่นใจในสถานการณ์ โปรดติดต่อตัวแทนจำหน่าย ตัวแทนบริการ หรือศูนย์บริการที่ได้รับอนุมัติเพื่อขอ

ถอดสายหัวเทียนก่อนประกอบ จัดเก็บ หรือบำรุงรักษา

อย่าใช้ผลิตภัณฑ์หากมีการเปลี่ยนแปลงจากข้อกำหนด เบื้องต้น ห้ามเปลี่ยนส่วนใดส่วนหนึ่งของผลิตภัณฑ์โดย ไม่ได้รับอนุญาตจากผู้ผลิต ใช้เฉพาะชิ้นส่วนที่ได้รับ อนุมัติจากผู้ผลิตเท่านั้น การบาดเจ็บหรือเสียชีวิตอาจเป็น ผลมาจากการบำรุงรักษาที่ไม่ถูกต้อง ห้ามสูดดมไอระเหยจากเครื่องยนต์ การสูดดมไอไอเสียของ เครื่องยนต์เป็นเวลานานทำให้เกิดความเสี่ยงต่อสุขภาพ ห้ามสตาร์ทผลิตภัณฑ์ในอาคารหรือใกล้วัตถุไวไฟ ควัน ไอเสียร้อนและมีประกายไฟซึ่งสามารถจุดไฟได้ การไหล ของอากาศที่ไม่เพียงพออาจทำให้เกิดการบาดเจ็บหรือ เสียชีวิตได้เนื่องจากขาดอากาศหายใจหรือ คาร์บอนมอนอกไซด์ เมื่อคุณใช้ผลิตภัณฑ์นี้ เครื่องยนต์จะสร้างสนามแม่เหล็ก ไฟฟ้า สนามแม่เหล็กไฟฟ้าอาจทำให้รากฟันเทียมเสีย

อย่าให้เด็กหรือบุคคลที่ไม่มีความรู้เกี่ยวกับคำแนะนำใช้ งานผลิตภัณฑ์ ตรวจสอบให้แน่ใจว่าคุณได้เฝ้าติดตามบุคคลที่ใช้ ผลิตภัณฑ์ด้วยความสามารถทางร่างกายหรือจิตใจที่ ลดลง ผู้ใหญ่ที่มีความรับผิดชอบจะต้องอยู่ที่นั่นตลอด

ล็อคผลิตภัณฑ์ไว้ในบริเวณที่เด็กและบุคคลที่ไม่ได้รับ อนุญาตไม่สามารถเข้าถึงได้ ผลิตภัณฑ์สามารถดึงวัตถุออกมาและทำให้เกิดการบาด เจ็บได้ ปฏิบัติตามคำแนะนำด้านความปลอดภัยเพื่อลด ความเสี่ยงของการบาดเจ็บหรือเสียชีวิต ห้ามทิ้งผลิตภัณฑ์ไว้เมื่อเปิดเครื่อง ผู้ประกอบการสินค้าต้องรับผิดชอบต่ออุบัติเหตุที่เกิดขึ้น ตรวจสอบให้แน่ใจว่าคุณอยู่ห่างจากบุคคลอื่นหรือสัตว์อื่น อย่างน้อย เมตร ฟุต ก่อนที่คุณจะใช้ผลิตภัณฑ์ ตรวจสอบให้แน่ใจว่าบุคคลในพื้นที่ใกล้เคียงรู้ว่าคุณจะ ใช้ผลิตภัณฑ์ อ้างถึงกฎหมายในประเทศหรือท้องถิ่น สามารถป้องกัน หรือลดการทำงานของผลิตภัณฑ์ได้ในบางสภาวะ อย่าใช้ผลิตภัณฑ์นี้หากคุณรู้สึกเหนื่อยล้าหรือได้รับ อิทธิพลจากแอลกอฮอล์ ยาเสพติดหรือยา สิ่งเหล่านี้อาจ ส่งผลต่อการมองเห็น ความตื่นตัว การประสานงาน หรือ การตัดสินใจของคุณคำแนะนำเพื่อความปลอดภัยในการใช้

• ตรวจสอบให้แน่ใจว่าได้ประกอบผลิตภัณฑ์อย่างสมบูรณ์

• วางผลิตภัณฑ์บนพื้นเรียบห่างจากตำแหน่งที่คุณเติม น้ำมันในถังน้ำมันก่อนสตาร์ทเครื่องยนต์ 3 ม. (10 ฟุต)

• ผลิตภัณฑ์อาจทำให้วัตถุดีดออกซึ่งอาจทำให้ดวงตาเสีย หายได้ ใช้อุปกรณ์ป้องกันดวงตาที่ผ่านการรับรองเสมอ เมื่อคุณใช้งานผลิตภัณฑ์

• ระวัง เด็กสามารถเข้าใกล้ผลิตภัณฑ์โดยที่คุณไม่รู้ตัว ระหว่างการใช้งาน

• ห้ามใช้งานผลิตภัณฑ์หากมีบุคคลอยู่ในพื้นที่ทำงาน หยุดผลิตภัณฑ์หากมีคนเข้าไปในพื้นที่ทำงาน

• ตรวจสอบให้แน่ใจว่าคุณเป็นผู้ควบคุมผลิตภัณฑ์อยู่

• อย่าใช้ผลิตภัณฑ์หากคุณไม่สามารถรับความช่วยเหลือ ในกรณีที่เกิดอุบัติเหตุ ตรวจสอบให้แน่ใจเสมอว่าผู้อื่นรู้ ว่าคุณจะใช้งานผลิตภัณฑ์ก่อนที่จะเริ่ม

• ห้ามหันไปพร้อมกับผลิตภัณฑ์ก่อนที่คุณจะแน่ใจว่าไม่มี บุคคลหรือสัตว์อยู่ในพื้นที่ปลอดภัย

• นำวัสดุที่ไม่ต้องการทั้งหมดออกจากพื้นที่ทำงานก่อนเริ่ม

• ห้ามใช้ผลิตภัณฑ์ในสภาพอากาศเลวร้าย เช่น หมอก ฝน ลมแรง เสี่ยงฟ้าผ่าหรือสภาพอากาศอื่นๆ สภาพที่เป็น อันตรายเช่นพื้นผิวลื่นสามารถเกิดขึ้นได้เนื่องจากสภาพ อากาศเลวร้าย

• ตรวจสอบให้แน่ใจว่าคุณสามารถเคลื่อนไหวได้อย่าง อิสระและทำงานในตำแหน่งที่มั่นคง

• ตรวจสอบให้แน่ใจว่าคุณไม่ตกหล่นเมื่อใช้ผลิตภัณฑ์ อย่าเอียงผลิตภัณฑ์เมื่อคุณใช้งาน

• ห้ามสัมผัสเฟืองดอกจอกที่ร้อนและอาจทำให้บาดเจ็บได้ หลังจากดับเครื่องยนต์

• ดับเครื่องยนต์ก่อนเคลื่อนย้ายสินค้า

• สารเคมีควรได้รับการจัดการอย่างถูกต้อง หรืออาจทำให้ เกิดพิษร้ายแรงหรือถึงแก่ชีวิตได้ สังเกตสัญลักษณ์เตือน บนภาชนะเสมอ เนื่องจากสารเคมีบางชนิดมีอันตราย อย่างยิ่งต่อมนุษย์และสัตว์

• ภาชนะบรรจุสารเคมีควรเก็บแยกจากภาชนะอื่นที่มี สัญลักษณ์เตือนชัดเจนและเก็บให้พ้นจากมือเด็ก ใช้ผลิตภัณฑ์อย่างถูกต้อง การบาดเจ็บหรือเสียชีวิตอาจ เป็นผลมาจากการใช้อย่างไม่ถูกต้อง ใช้ผลิตภัณฑ์ สำหรับงานที่พบในคู่มือนี้เท่านั้น ห้ามใช้ผลิตภัณฑ์ สำหรับงานอื่นๆ อ่าน ทำความเข้าใจ และปฏิบัติตามคำแนะนำและ สัญลักษณ์ในคู่มือนี้ หากผู้ปฏิบัติงานไม่ปฏิบัติตามคำ แนะนำและสัญลักษณ์ การบาดเจ็บ ความเสียหาย หรือ การเสียชีวิตอาจเป็นผลได้ อย่าทิ้งคู่มือนี้ ใช้คำแนะนำในการประกอบ ติดตั้งสิ่งที่ แนบมาและอุปกรณ์เสริม เพื่อใช้งานและบำรุงรักษา ใช้ เฉพาะเอกสารแนบและอุปกรณ์เสริมที่ได้รับอนุมัติ

เป็นไปไม่ได้ที่จะให้คำเตือนในทุกสถานการณ์ที่อาจเกิด ขึ้นระหว่างการใช้งานและการบำรุงรักษาผลิตภัณฑ์ ระมัดระวังและใช้สามัญสำนึกของคุณเสมอ ตรวจสอบให้แน่ใจว่าชิ้นส่วนต่างๆ ไม่เสียหายก่อนที่คุณ จะใช้ผลิตภัณฑ์ ปฏิบัติตามกำหนดการบำรุงรักษา ดำเนินการบำรุงรักษาตามคำแนะนำในคู่มือนี้เท่านั้น

ศูนย์บริการที่ได้รับอนุมัติจะต้องดำเนินการบำรุงรักษา อื่นๆ ทั้งหมด

• ห้ามใช้งานผลิตภัณฑ์หรือบำรุงรักษาผลิตภัณฑ์หากคุณ ไม่มั่นใจในสถานการณ์ โปรดติดต่อตัวแทนจำหน่าย ตัวแทนบริการ หรือศูนย์บริการที่ได้รับอนุมัติเพื่อขอ

• ถอดสายหัวเทียนก่อนประกอบ จัดเก็บ หรือบำรุงรักษา

• อย่าใช้ผลิตภัณฑ์หากมีการเปลี่ยนแปลงจากข้อกำหนด เบื้องต้น ห้ามเปลี่ยนส่วนใดส่วนหนึ่งของผลิตภัณฑ์โดย ไม่ได้รับอนุญาตจากผู้ผลิต ใช้เฉพาะชิ้นส่วนที่ได้รับ อนุมัติจากผู้ผลิตเท่านั้น การบาดเจ็บหรือเสียชีวิตอาจเป็น ผลมาจากการบำรุงรักษาที่ไม่ถูกต้อง

• ห้ามสูดดมไอระเหยจากเครื่องยนต์ การสูดดมไอไอเสียของ เครื่องยนต์เป็นเวลานานทำให้เกิดความเสี่ยงต่อสุขภาพ

• ห้ามสตาร์ทผลิตภัณฑ์ในอาคารหรือใกล้วัตถุไวไฟ ควัน ไอเสียร้อนและมีประกายไฟซึ่งสามารถจุดไฟได้ การไหล ของอากาศที่ไม่เพียงพออาจทำให้เกิดการบาดเจ็บหรือ เสียชีวิตได้เนื่องจากขาดอากาศหายใจหรือ คาร์บอนมอนอกไซด์

• เมื่อคุณใช้ผลิตภัณฑ์นี้ เครื่องยนต์จะสร้างสนามแม่เหล็ก ไฟฟ้า สนามแม่เหล็กไฟฟ้าอาจทำให้รากฟันเทียมเสีย หายได้ Check with your physician and medical implant manufacturer before you use the product.

• อย่าให้เด็กหรือบุคคลที่ไม่มีความรู้เกี่ยวกับคำแนะนำใช้ งานผลิตภัณฑ์

• ตรวจสอบให้แน่ใจว่าคุณได้เฝ้าติดตามบุคคลที่ใช้ ผลิตภัณฑ์ด้วยความสามารถทางร่างกายหรือจิตใจที่ ลดลง ผู้ใหญ่ที่มีความรับผิดชอบจะต้องอยู่ที่นั่นตลอด

• ล็อคผลิตภัณฑ์ไว้ในบริเวณที่เด็กและบุคคลที่ไม่ได้รับ อนุญาตไม่สามารถเข้าถึงได้

• ผลิตภัณฑ์สามารถดึงวัตถุออกมาและทำให้เกิดการบาด เจ็บได้ ปฏิบัติตามคำแนะนำด้านความปลอดภัยเพื่อลด ความเสี่ยงของการบาดเจ็บหรือเสียชีวิต

• ห้ามทิ้งผลิตภัณฑ์ไว้เมื่อเปิดเครื่อง

• ผู้ประกอบการสินค้าต้องรับผิดชอบต่ออุบัติเหตุที่เกิดขึ้น

• ตรวจสอบให้แน่ใจว่าคุณอยู่ห่างจากบุคคลอื่นหรือสัตว์อื่น อย่างน้อย 15 เมตร (50 ฟุต) ก่อนที่คุณจะใช้ผลิตภัณฑ์ ตรวจสอบให้แน่ใจว่าบุคคลในพื้นที่ใกล้เคียงรู้ว่าคุณจะ ใช้ผลิตภัณฑ์

• อ้างถึงกฎหมายในประเทศหรือท้องถิ่น สามารถป้องกัน หรือลดการทำงานของผลิตภัณฑ์ได้ในบางสภาวะ

• อย่าใช้ผลิตภัณฑ์นี้หากคุณรู้สึกเหนื่อยล้าหรือได้รับ อิทธิพลจากแอลกอฮอล์ ยาเสพติดหรือยา สิ่งเหล่านี้อาจ ส่งผลต่อการมองเห็น ความตื่นตัว การประสานงาน หรือ การตัดสินใจของคุณอุปกรณ์ป้องกันส่วนบุคคล อุปกรณ์ป้องกันบนผลิตภัณฑ์ ตรวจเช็ควาล์วและคันเร่ง

• ใช้อุปกรณ์ป้องกันส่วนบุคคลที่ถูกต้องเสมอเมื่อคุณใช้งาน ผลิตภัณฑ์ อุปกรณ์ป้องกันภัยส่วนบุคคลไม่ได้ลบล้าง ความเสี่ยงของการบาดเจ็บ แต่เพียงแค่ลดระดับของการ บาดเจ็บหากเกิดอุบัติเหตุขึ้น

• ใช้อุปกรณ์ป้องกันดวงตาที่ได้รับอนุมัติเสมอในขณะที่คุณ ใช้งานผลิตภัณฑ์

• ห้ามใช้งานผลิตภัณฑ์ด้วยเท้าเปล่าหรือรองเท้าเปิด สวม ใส่รองเท้าบูทกันลื่นสำหรับงานหนักเสมอ

• ใช้กางเกงขายาวที่มีน้ำหนักมาก

• หากจำเป็น ให้ใช้ถุงมือป้องกันที่ได้รับอนุมัติ

• ใช้หมวกนิรภัยหากเป็นไปได้ที่วัตถุจะตกลงมาบนศีรษะ

• ใช้ที่ครอบหูที่ผ่านการรับรองเสมอในขณะที่คุณใช้งาน ผลิตภัณฑ์ เสียงรบกวนเป็นเวลานานอาจทำให้สูญเสียการ ได้ยินที่เกิดจากเสียงรบกวน

• ตรวจสอบให้แน่ใจว่าคุณมีชุดปฐมพยาบาลอยู่ใกล้ๆ

• ห้ามสตาร์ทผลิตภัณฑ์หากมีน้ำมันเชื้อเพลิงหรือน้ำมัน เครื่องอยู่บนผลิตภัณฑ์ นำเชื้อเพลิงหรือน้ำมันที่ไม่ ต้องการออกแล้วปล่อยให้ผลิตภัณฑ์แห้ง

• หากคุณทำเชื้อเพลิงหกใส่เสื้อผ้า ให้เปลี่ยนเสื้อผ้าทันที

• อย่าให้เชื้อเพลิงเข้าสู่ร่างกายซึ่งอาจทำให้เกิดการบาด เจ็บได้ หากคุณได้รับเชื้อเพลิงในร่างกาย ให้ใช้สบู่และ น้ำเพื่อขจัดเชื้อเพลิง

• ห้ามสตาร์ทเครื่องยนต์หากคุณทำน้ำมันหรือเชื้อเพลิงหก ใส่ผลิตภัณฑ์หรือบนร่างกาย

• ห้ามสตาร์ทผลิตภัณฑ์หากเครื่องยนต์มีการรั่วไหล ตรวจ สอบเครื่องยนต์เพื่อหารอยรั่วอย่างสม่ำเสมอ

• ระมัดระวังเกี่ยวกับเชื้อเพลิง เชื้อเพลิงติดไฟได้และควัน จะระเบิดและอาจทำให้บาดเจ็บหรือเสียชีวิตได้

• ห้ามสูดดมไอน้ำมันเชื้อเพลิง อาจทำให้เกิดการบาดเจ็บ ได้ ตรวจสอบให้แน่ใจว่ามีกระแสลมเพียงพอ

• ห้ามสูบบุหรี่หรือวางวัตถุอุ่นไว้ใกล้น้ำมันเชื้อเพลิงหรือ เครื่องยนต์

• ห้ามเติมน้ำมันเชื้อเพลิงขณะเครื่องยนต์ทำงาน ตรวจสอบ ให้แน่ใจว่าเครื่องยนต์เย็นลงก่อนที่คุณจะเติมเชื้อเพลิง

• ก่อนเติมเชื้อเพลิง ให้เปิดฝาถังน้ำมันช้าๆ และปล่อยแรง ดันอย่างระมัดระวัง

• ห้ามเติมน้ำมันเชื้อเพลิงให้กับเครื่องยนต์ในพื้นที่ในร่ม การไหลของอากาศที่ไม่เพียงพออาจทำให้เกิดการบาด เจ็บหรือเสียชีวิตได้เนื่องจากขาดอากาศหายใจหรือ คาร์บอนมอนอกไซด์

• ขันฝาถังน้ำมันเชื้อเพลิงให้แน่น มิฉะนั้น อาจเกิดไฟไหม้

• ย้ายผลิตภัณฑ์อย่างน้อย 3 ม. (10 ฟุต) จากตำแหน่งที่คุณ เติมถังก่อนที่จะสตาร์ท

• อย่าเติมน้ำมันเชื้อเพลิงมากเกินไปในถังน้ำมันเชื้อเพลิง

• ตรวจสอบให้แน่ใจว่าไม่มีการรั่วไหลเกิดขึ้นเมื่อคุณเคลื่อน ย้ายผลิตภัณฑ์หรือภาชนะบรรจุน้ำมันเชื้อเพลิง

• ห้ามวางผลิตภัณฑ์หรือภาชนะบรรจุน้ำมันเชื้อเพลิงใน บริเวณที่มีเปลวไฟ ประกายไฟ หรือไฟนำร่อง ตรวจสอบ ให้แน่ใจว่าไม่มีเปลวไฟภายในพื้นที่จัดเก็บ

• ใช้เฉพาะภาชนะที่ได้รับอนุมัติเมื่อคุณเคลื่อนย้ายน้ำมัน เชื้อเพลิงหรือเก็บน้ำมันเชื้อเพลิงไว้

• ตรวจสอบให้แน่ใจว่าคุณทำการบำรุงรักษาผลิตภัณฑ์ อย่างสม่ำเสมอ

• อายุการใช้งานของผลิตภัณฑ์เพิ่มขึ้น

• ความเสี่ยงในการเกิดอุบัติเหตุลดลง

• ให้ตัวแทนจำหน่ายที่ได้รับอนุมัติหรือศูนย์บริการที่ได้รับ อนุมัติตรวจสอบผลิตภัณฑ์เป็นประจำเพื่อทำการปรับ เปลี่ยนหรือซ่อมแซม

• ห้ามใช้ผลิตภัณฑ์กับอุปกรณ์ป้องกันที่เสียหาย หาก ผลิตภัณฑ์เสียหาย โปรดติดต่อศูนย์บริการที่ได้รับ

• ก่อนสตาร์ทเครื่องยนต์ ตรวจสอบให้แน่ใจว่าเช็ควาล์ว อยู่ที่ตำแหน่งปิด และคันเร่งที่ตำแหน่งเต่า สตาร์ทโดยดึง เช็ควาล์วออกเป็นอันตราย เนื่องจากสารเคมีอาจพ่นออก จากหัวฉีดเมื่อสตาร์ทเครื่องยนต์

• สตาร์ทเครื่องยนต์ ตรวจสอบให้แน่ใจว่าเครื่องยนต์ดับ เมื่อคุณกดสวิตช์หยุด

คำเตือน: อ่านคำแนะนำคำเตือนที่ตามมาก่อนที่คุณ จะใช้ผลิตภัณฑ์ ทำความสะอาดผลิตภัณฑ์และล้างถังน้ำมันเชื้อเพลิงก่อน จัดเก็บเป็นเวลานาน ปฏิบัติตามกฎหมายท้องถิ่นว่าจะทิ้ง น้ำมันเชื้อเพลิงที่ไหน ถอดสายหัวเทียนออกก่อนนำผลิตภัณฑ์ไปจัดเก็บเพื่อให้ แน่ใจว่าเครื่องยนต์จะไม่สตาร์ทโดยไม่ได้ตั้งใจคำแนะนำด้านความปลอดภัยสำหรับการ

ในการต่อท่อน้ำออก ห้ามสตาร์ทผลิตภัณฑ์หากมีน้ำมันเชื้อเพลิงหรือน้ำมัน เครื่องอยู่บนผลิตภัณฑ์ นำเชื้อเพลิงหรือน้ำมันที่ไม่ ต้องการออกแล้วปล่อยให้ผลิตภัณฑ์แห้ง หากคุณทำเชื้อเพลิงหกใส่เสื้อผ้า ให้เปลี่ยนเสื้อผ้าทันที อย่าให้เชื้อเพลิงเข้าสู่ร่างกายซึ่งอาจทำให้เกิดการบาด เจ็บได้ หากคุณได้รับเชื้อเพลิงในร่างกาย ให้ใช้สบู่และ น้ำเพื่อขจัดเชื้อเพลิง ห้ามสตาร์ทเครื่องยนต์หากคุณทำน้ำมันหรือเชื้อเพลิงหก ใส่ผลิตภัณฑ์หรือบนร่างกาย ห้ามสตาร์ทผลิตภัณฑ์หากเครื่องยนต์มีการรั่วไหล ตรวจ สอบเครื่องยนต์เพื่อหารอยรั่วอย่างสม่ำเสมอ ระมัดระวังเกี่ยวกับเชื้อเพลิง เชื้อเพลิงติดไฟได้และควัน จะระเบิดและอาจทำให้บาดเจ็บหรือเสียชีวิตได้ ห้ามสูดดมไอน้ำมันเชื้อเพลิง อาจทำให้เกิดการบาดเจ็บ ได้ ตรวจสอบให้แน่ใจว่ามีกระแสลมเพียงพอ ห้ามสูบบุหรี่หรือวางวัตถุอุ่นไว้ใกล้น้ำมันเชื้อเพลิงหรือ เครื่องยนต์ ห้ามเติมน้ำมันเชื้อเพลิงขณะเครื่องยนต์ทำงาน ตรวจสอบ ให้แน่ใจว่าเครื่องยนต์เย็นลงก่อนที่คุณจะเติมเชื้อเพลิง ก่อนเติมเชื้อเพลิง ให้เปิดฝาถังน้ำมันช้าๆ และปล่อยแรง ดันอย่างระมัดระวัง ห้ามเติมน้ำมันเชื้อเพลิงให้กับเครื่องยนต์ในพื้นที่ในร่ม การไหลของอากาศที่ไม่เพียงพออาจทำให้เกิดการบาด เจ็บหรือเสียชีวิตได้เนื่องจากขาดอากาศหายใจหรือ คาร์บอนมอนอกไซด์ ขันฝาถังน้ำมันเชื้อเพลิงให้แน่น มิฉะนั้น อาจเกิดไฟไหม้

ย้ายผลิตภัณฑ์อย่างน้อย ม ฟุต จากตำแหน่งที่คุณ เติมถังก่อนที่จะสตาร์ท อย่าเติมน้ำมันเชื้อเพลิงมากเกินไปในถังน้ำมันเชื้อเพลิง ตรวจสอบให้แน่ใจว่าไม่มีการรั่วไหลเกิดขึ้นเมื่อคุณเคลื่อน ย้ายผลิตภัณฑ์หรือภาชนะบรรจุน้ำมันเชื้อเพลิง ห้ามวางผลิตภัณฑ์หรือภาชนะบรรจุน้ำมันเชื้อเพลิงใน บริเวณที่มีเปลวไฟ ประกายไฟ หรือไฟนำร่อง ตรวจสอบ ให้แน่ใจว่าไม่มีเปลวไฟภายในพื้นที่จัดเก็บ ใช้เฉพาะภาชนะที่ได้รับอนุมัติเมื่อคุณเคลื่อนย้ายน้ำมัน เชื้อเพลิงหรือเก็บน้ำมันเชื้อเพลิงไว้

• เพื่อรักษาฟังก์ชันการทำงานของผลิตภัณฑ์ ให้ดำเนินการ ตรวจสอบการบำรุงรักษาตามรายการในคู่มือนี้เป็นประจำ โปรดปรึกษาผู้จำหน่ายผลิตภัณฑ์ที่ได้รับอนุมัติหรือ ตัวแทนจำหน่ายผลิตภัณฑ์ Husqvarna ที่ใกล้ที่สุด หาก ต้องการบำรุงรักษาหรือเปลี่ยนชิ้นส่วนแต่ไม่ได้ระบุไว้ใน

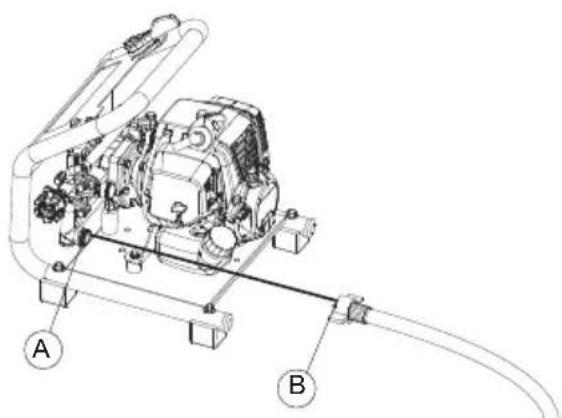

ในการต่อท่อน้ำเข้า ในการต่อท่อย้อนกลับ คำเตือน: ใช้เฉพาะท่อทางเข้าที่ได้รับการรับรอง เท่านั้น เนื่องจากท่ออื่นๆ อาจทำให้ปั๊มเสียหายได้

1. ต่อท่อไอดีเข้ากับทางเข้าปั๊ม (A) โดยขันน็อตปีก (B)

ให้แน่น ขันด้วยมือเท่านั้นเนื่องจากการขันแน่นอาจทำให้ ข้อต่อท่อเสียหายได้

1. ต่อท่อส่งคืน (E) เข้ากับข้อต่อ (C) และขันให้แน่นด้วย

• ทำความสะอาดผลิตภัณฑ์และล้างถังน้ำมันเชื้อเพลิงก่อน จัดเก็บเป็นเวลานาน ปฏิบัติตามกฎหมายท้องถิ่นว่าจะทิ้ง น้ำมันเชื้อเพลิงที่ไหน

• ถอดสายหัวเทียนออกก่อนนำผลิตภัณฑ์ไปจัดเก็บเพื่อให้ แน่ใจว่าเครื่องยนต์จะไม่สตาร์ทโดยไม่ได้ตั้งใจ

• อย่าให้เครื่องยนต์ทำงานในขณะที่ทำการตรวจสอบหรือ

• ห้ามดัดแปลงผลิตภัณฑ์หรือรื้อเครื่องยนต์ ซึ่งอาจส่งผลให้ รถเสียและเกิดอุบัติเหตุร้ายแรงระหว่างการใช้งาน

• ห้ามสัมผัสท่อไอเสียหรือหัวเทียนด้วยมือเปล่าทันทีหลังจาก ดับเครื่องยนต์ เนื่องจากอุณหภูมิสูงอาจทำให้เกิดการไหม้

• ใช้อะไหล่แท้ของ Husqvarna หรือแบรนด์ที่กำหนดโดย Husqvarna

Eการใช้เชื้อเพลิง น้ำมันเบนซิน น้ำมันเครื่องสองจังหวะ ในการต่อสายฉีดน้ำ

• ใช้น้ำมันเบนซินไร้สารตะกั่วใหม่ที่มีค่าออกเทนต่ำสุดที่ 90 RON (87 AKI) และความเข้มข้นของเอทานอลน้อยก ว่า 10% (E10)

• ใช้น้ำมันเบนซินที่มีค่าออกเทนสูงกว่าหากคุณใช้ ผลิตภัณฑ์ด้วยความเร็วรอบเครื่องยนต์สูงอย่างต่อเนื่อง

• ใช้น้ำมันเบนซินไร้สารตะกั่ว /ส่วนผสมน้ำมันที่มีคุณภาพดีเสมอ

• ใช้เฉพาะน้ำมันเครื่องสองจังหวะคุณภาพสูงโดยเฉพาะ น้ำมันเครื่องสองจังหวะ HUSQVARNA ใช้เฉพาะน้ำมัน เครื่องที่ระบายความร้อนด้วยอากาศเท่านั้น

• อัตราส่วนผสม 50:1 (2%)

• น้ำมันที่มีคุณภาพต่ำและอัตราส่วนน้ำมัน/เชื้อเพลิงสูง สามารถลดอายุการใช้งานของเครื่องฟอกไอเสียเชิงเร่ง

• ตรวจสอบกับตัวแทนจำหน่ายที่ได้รับอนุมัติเมื่อคุณเลือก

• หากไม่มีน้ำมันสองจังหวะ Husqvarna คุณสามารถใช้ น้ำมันสองจังหวะอื่นที่มีคุณภาพดีซึ่งมีไว้สำหรับเครื่องยนต์ ระบายความร้อนด้วยอากาศ

• ห้ามใช้น้ำมันสองจังหวะสำหรับเครื่องยนต์ติดท้ายเรือที่ ระบายความร้อนด้วยน้ำ น้ำมันสองจังหวะบางครั้งเรียกว่า น้ำมันนอกเรือ

คำเตือน: อ่านและทำความเข้าใจบทด้านความ ปลอดภัยก่อนดำเนินการ คำเตือน: ผลิตภัณฑ์นี้มีเครื่องยนต์สองจังหวะ ใช้ ส่วนผสมของน้ำมันเบนซินและน้ำมันเครื่องสอง จังหวะ ตรวจสอบให้แน่ใจว่าใช้น้ำมันในปริมาณที่ ถูกต้องในส่วนผสม อัตราส่วนน้ำมันเบนซินและ น้ำมันที่ไม่ถูกต้องอาจทำให้เครื่องยนต์เสียหายได้ คำเตือน: อย่าใช้น้ำมันเบนซินที่มีค่าออกเทนน้อย กว่า 90 RON (87 AKI) ซึ่งอาจทำให้ผลิตภัณฑ์เสีย

คำเตือน: ห้ามใช้น้ำมันเบนซินที่มีความเข้มข้นของ เอทานอลมากกว่า 10% (E10) ซึ่งอาจทำให้ ผลิตภัณฑ์เสียหายได้ คำเตือน: ห้ามใช้น้ำมันเบนซินที่มีสารตะกั่ว ซึ่งอาจ ทำให้ผลิตภัณฑ์เสียหายได้

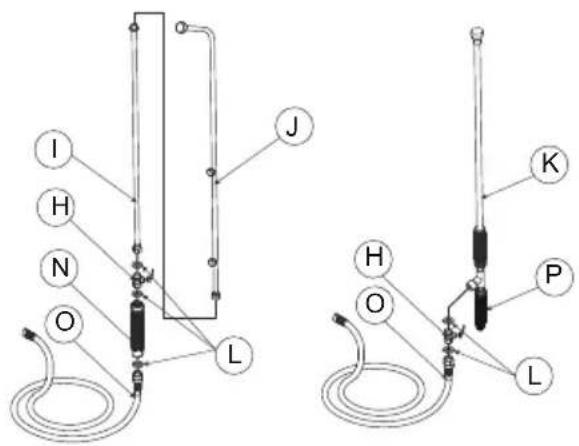

1. สำหรับแลนซ์สเปรย์ 3 หัวฉีด: ปลายท่อส่วนขยาย (I) เข้า

กับวาล์วโช๊ค (H) ต่อสเปรย์ 3 หัวฉีด (J) เข้ากับปลายท่อ ขยาย (I) ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมด ปลอดภัย ขันด้วยมือเท่านั้น

2. สำหรับปลายหัวฉีดเดี่ยว: ต่อปลายหัวฉีดเดี่ยว (K) เข้ากับ

วาล์วโช๊ค (H) ตรวจสอบให้แน่ใจว่าการเชื่อมต่อนั้น ปลอดภัย แลนซ์หัวฉีดเดี่ยวติดตั้งตัวปรับการไหล ขันด้วยมือ

1. ต่อสายฉีดน้ำเข้ากับทางออกปั๊ม (F) โดยขันน็อตปีก (G)

ให้แน่น ขันด้วยมือเท่านั้นเนื่องจากการขันแน่นอาจทำให้ ข้อต่อท่อเสียหายได้ หมายเหตุ: หากมีการรั่วไหลจากข้อต่อของท่อส่งน้ำแบบหัว ฉีดเดี่ยว (K) ให้ขันข้อต่อให้แน่นด้วยประแจหรือด้ามจับ

3. หลังจากเชื่อมต่อชุดสายฉีดชำระกับท่อพ่นสารเคมีแล้ว

ให้ตรวจสอบและตรวจให้แน่ใจว่ามีการเชื่อมต่อทั้งหมดใน ชุดสายฉีดชำระ เช่น ซีล (L) วาล์วโช๊ค (H) ที่จับ (N) สาย ฉีดชำระ (O) และที่จับด้านหลัง (P) มีความปลอดภัยอย่าง แน่นหนา ขันด้วยมือเท่านั้น

Lในการผสมน้ำมัน ในการสตาร์ทและการหยุด ก่อนสตาร์ทเครื่องยนต์ ในการฉีดพ่น ในการสตาร์ทเครื่องขณะเครื่องเย็น กดล้างแอร์สิบครั้ง ในการดับเครื่องยนต์ ในการเติมน้ำมันเต็มถัง

• ห้ามม้วนสายยางเข้ากับตัวผลิตภัณฑ์ไม่ว่าด้วยวิธีใดๆ มิ ฉะนั้น สายยางจะไหม้หรือเสียหาย

• โปรดใช้อย่างถูกต้อง โดยปฏิบัติตามข้อควรระวังในคู่มือ

• ขณะฉีดพ่น ห้ามชี้หัวฉีดไปที่ใบหน้า หรือบุคคลอื่น สัตว์

• หากน้ำยาเคมีหมดขณะฉีดพ่น ให้วางเครื่องยนต์ที่ ความเร็วต่ำทันที การปล่อยให้เครื่องยนต์เดินเครื่อง เปล่าๆ อาจทำให้ปั๊มสเปรย์แตกได้

• โปรดหลีกเลี่ยงการใช้หลายหัวฉีด หัวฉีดเจ็ต หรือหัวฉีด อื่นๆ ที่ให้ปริมาณการพ่นมาก เนื่องจากบางครั้ง ประสิทธิภาพการฉีดพ่นอาจลดลงเนื่องจากแรงดันไม่เพียง พอในการสตาร์ทเครื่องขณะเครื่องเย็น

คำเตือน: ห้ามสัมผัสฝาครอบหรือใช้ผลิตภัณฑ์ที่มี หัวเทียนชำรุด อาจทำให้ผิวหนังไหม้และทำให้เกิด ไฟฟ้าช็อตได้หากฝาครอบหัวเทียนชำรุด คำเตือน: อย่าดึงเชือกสตาร์ทออกทั้งหมด จับที่จับ เชือกสตาร์ทเมื่อดึงออกจนสุด อย่าบิดเชือกสตาร์ท

1. เติมน้ำมันเบนซินครึ่งหนึ่ง

2. ใส่น้ำมันเครื่องทั้งหมด

3. เขย่าส่วนผสมเชื้อเพลิงให้เข้ากัน

4. เพิ่มน้ำมันเบนซินอีกครึ่งหนึ่งที่เหลือ

5. เขย่าส่วนผสมเชื้อเพลิงอีกครั้งเพื่อผสม

6. เติมลงในถังน้ำมัน

1. ตรวจสอบให้แน่ใจว่าส่วนผสมของเชื้อเพลิงนั้นถูกต้อง

และอยู่ในถังเชื้อเพลิงที่มีวาล์วป้องกันการรั่วไหล

2. หากน้ำมันเชื้อเพลิงอยู่บนภาชนะ ให้นำเชื้อเพลิงที่ไม่

ต้องการออกแล้วปล่อยให้ภาชนะแห้ง

3. ตรวจสอบให้แน่ใจว่าบริเวณใกล้ฝาถังน้ำมันเชื้อเพลิง

5. เขย่าถังเชื้อเพลิงก่อนเติมส่วนผสมเชื้อเพลิงลงในถังเชื้อ

6. ใส่ฝาถังน้ำมันกลับเข้าที่

1. ตรวจสอบผลิตภัณฑ์สำหรับชิ้นส่วนที่ขาดหาย เสียหาย

2. ตรวจสอบน็อต สกรู และสลักเกลียว

3. ตรวจสอบตัวกรองอากาศ

4. ตรวจสอบเช็ควาล์วและคันเร่ง

5. ตรวจสอบสวิตช์หยุด

6. ตรวจสอบผลิตภัณฑ์สำหรับการรั่วไหลของเชื้อเพลิง

7. ตรวจสอบท่อทางเข้า ตัวกรองทางเข้า ท่อทางออก ท่อส่ง

กลับ และท่อพ่นเพื่อการเชื่อมต่อที่ถูกต้อง

2. ย้ายก้านโช๊คไปที่ตำแหน่งโช้ค

3. วางผลิตภัณฑ์ลงบนพื้นราบ ดึงเชือกสตาร์ทออกช้าๆ

จนกว่าคุณจะรู้สึกถึงแรงต้าน ดึงเชือกสตาร์ทอย่างรวดเร็ว และแรง ทำต่อไปเรื่อย ๆ จนกว่าคุณจะได้ยินการสตาร์ท เครื่องยนต์

4. ตั้งคันโช้คไปที่ตำแหน่งวิ่ง จากนั้นดึงเชือกสตาร์ทจน

กระทั่งสตาร์ทเครื่องยนต์

5. ดึงคันเร่งเล็กน้อยและวิ่งด้วยความเร็วต่ำเป็นเวลา 60

วินาที เพื่อสตาร์ทเครื่องยนต์อุ่น

2. ตั้งคันโช้คไปที่ตำแหน่งวิ่ง จากนั้นดึงเชือกสตาร์ทจน

• กดสวิตช์หยุดเพื่อดับเครื่องยนต์ หมายเหตุ: ใช้ถังเชื้อเพลิงที่สะอาดเสมอเมื่อคุณผสมเชื้อ เพลิง อย่าใช้ส่วนผสมของเชื้อเพลิงที่ทำเกิน 30 วัน น้ำมันเบนซิน ลิตร

0.4ตรวจเช็คเครื่องฟอกอากาศ ตรวจเช็คกรองน้ำมันเชื้อเพลิง ในการตรวจเช็คหัวเทียน ขั้นตอนการฉีดพ่น ทำความสะอาดหลังฉีดพ่น การบำรุงรักษา

• หลังจากการทำงานทุกๆ 25 ชั่วโมง โปรดถอดฝาครอบ เครื่องฟอกอากาศออกและตรวจสอบเครื่องฟอกอากาศ หากสกปรกเกินไป ให้ล้างด้วยน้ำอุ่นที่มีสารซักฟอกที่ เป็นกลาง และใส่กลับคืนสู่ตำแหน่งเดิมหลังจากที่ทำให้ แห้งอย่างทั่วถึง

• หากเครื่องฟอกอากาศบิดเบี้ยวหรือเสียหาย โปรดเปลี่ยน

• หากเครื่องฟอกอากาศถูกปิดกั้น ประสิทธิภาพของ เครื่องยนต์จะลดลง นอกจากนี้ ภายในเครื่องยนต์จะเกิด การสึกหรอผิดปกติหากใช้งานโดยไม่มีตัวกรอง หรือหาก ใช้งานต่อเนื่องกับตัวกรองที่บิดเบี้ยวหรือเสียหาย

• หลังจากการทำงานทุกๆ 25 ชั่วโมง ให้ล้างถังน้ำมันเชื้อ เพลิง ถอดไส้กรองน้ำมันเชื้อเพลิงออกจากถัง และขจัดสิ่ง สกปรกทั้งหมด หากแผ่นกรองอุดตันเกินไป โปรดเปลี่ยน แผ่นกรองใหม่

• หากไส้กรองน้ำมันเชื้อเพลิงอุดตัน ความเร็วของ เครื่องยนต์อาจถูกจำกัดหรือความเร็วอาจผันผวน

• หากเครื่องยนต์ทำงานโดยไม่มีไส้กรองน้ำมันเชื้อเพลิง สิ่ง สกปรกจะสะสมอยู่ในคาร์บูเรเตอร์และทำให้เครื่องทำงาน

แรงบิดเครื่อง: 14.7 ถึง 21.6 N.m. (150 ถึง 220 kgf-cm)

• ห้ามสัมผัสหัวเทียนด้วยมือเปล่าทันทีหลังการใช้งาน เนื่องจากมีความเสี่ยงที่จะเกิดการไหม้เนื่องจากอุณหภูมิ

• หลังจากการทำงานทุกๆ 25 ชั่วโมง ให้ถอดหัวเทียนและ ขจัดสิ่งสกปรกออกจากอิเล็กโทรดด้วยแปรงลวดหรือสิ่ง ที่คล้ายคลึงกัน

• ช่องว่างอิเล็กโทรดที่ถูกต้องคือ 0.6 ถึง 0.7 มม.

คำเตือน: อ่านและทำความเข้าใจบทด้านความ ปลอดภัยก่อนที่คุณจะทำความสะอาด ซ่อมแซม หรือบำรุงรักษาผลิตภัณฑ์

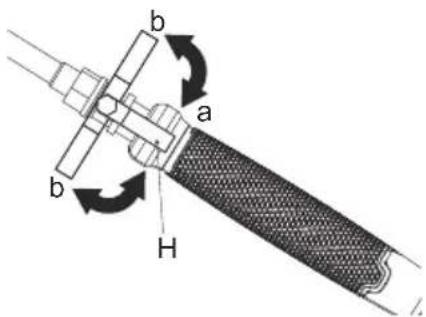

1. ตั้งวาล์วโช๊คให้ปิดตำแหน่ง

2. สตาร์ทเครื่องยนต์

3. เร่งความเร็วของเครื่องยนต์

4. เปิดวาล์วโช้ค (H)

5. รอประมาณ 30 วินาทีหรือนานกว่านั้นจนกว่าสารเคมีจะ

เริ่มพ่นออกจากหัวฉีดในรูปของหมอก

6. เมื่อหยุดทำงาน ให้ปิดวาล์วไก่ (H) จนสุดและลด

ความเร็วรอบเครื่องยนต์

1. เติมน้ำสะอาดประมาณ 5 ลิตรลงในถังสเปรย์

2.ฉีดผ่านหัวฉีด 2-3 นาที แล้วสะเด็ดน้ำทิ้งในถัง หมายเหตุ: สตาร์ทเครื่องยนต์และรอประมาณ 30 วินาทีเพื่อ ให้อากาศในปั๊มว่างเปล่าทุกครั้งเมื่อใช้ผลิตภัณฑ์

• เมื่อเปลี่ยนปลั๊ก โปรดใช้รายการที่กำหนด

• หากดูดซับน้ำมันเชื้อเพลิงมากเกินไปหรือใช้น้ำมันที่มี คุณภาพต่ำ อิเล็กโทรดหัวเทียนจะสกปรก ทำให้ เครื่องยนต์สตาร์ทยากขึ้น

• โปรดทราบว่าการใช้หัวเทียนนอกเหนือจากที่กำหนด ไว้อาจส่งผลให้เครื่องยนต์ทำงานไม่ถูกต้อง หรือ เครื่องยนต์ร้อนจัดและเสียหาย

• ในการติดตั้งหัวเทียน ก่อนอื่นให้หมุนปลั๊กจนแน่น แล้ว ขันให้แน่นอีกหนึ่งในสี่ส่วนด้วยประแจกระบอก

a. เปิด b.ปิด 0.6~0.7mmเพื่อตรวจสอบหัวฉีดสเปรย์ ในการตรวจเช็คท่อไอเสีย ในการตรวจเช็คระบบระบายความร้อน ในการการตรวจสอบถ้วยจาระบี ในการปรับความเร็วรอบเครื่องยนต์ เพื่อปรับความเร็วรอบเดินเบา ในการเปลี่ยนน้ำมันเกียร์ เช็คระดับน้ำมันปั๊ม

• เมื่อตรวจสอบผลิตภัณฑ์ให้แน่ใจว่าอยู่ในสภาพดีก่อนใช้ งาน ให้ตรวจสอบบริเวณรอบๆ ท่อไอเสียและถอดไม้เท้าที่ ติดอยู่ออก เผื่อในกรณีที่ท่อไอเสียร้อนจัด หรือแม้กระทั่ง เครื่องยนต์ติดไฟได้

• ตรวจสอบช่องระบายอากาศไอดีและพื้นที่รอบ ๆ ครีบ ระบายความร้อนของกระบอกสูบสำหรับการอุดตันทุกๆ 25 ชั่วโมงของการใช้งาน ในกรณีที่เครื่องยนต์ร้อนจัด หรือแม้กระทั่งสินค้ามีปัญหา โปรดทราบว่าจำเป็นต้องถอด ฝาครอบด้านบนและฝาครอบด้านล่างออกเพื่อให้สามารถ ดูส่วนบนของกระบอกสูบได้

• หัวฉีดสเปรย์ที่อุดตันอาจทำให้แรงดันและอัตราการไหล ลดลง แรงดันที่มากเกินไปทั้งหมดจะกลับไปที่ถังพ่นสาร

ในการแก้ไขปัญหา ให้ทำความสะอาดปลายสเปรย์ทันทีโดย ปฏิบัติตามคำแนะนำเหล่านี้:

1. ดับเครื่องยนต์และถอดตัวเครื่องออกจากตัวดำเนินการก

2. ถอดก้านฉีดสเปรย์ออกจากชุดประกอบท่อสเปรย์

3. ในการถอดฝาครอบหัวฉีด ให้หมุนทวนเข็มนาฬิกา

4. ตรวจสอบและทำความสะอาดปลายสเปรย์และตัวกรอง

โลหะสำหรับแท่งสเปรย์ 3 หัวฉีดจากสิ่งแปลกปลอมอุดตัน หรือจำกัดหัวฉีดสเปรย์ เปลี่ยนหากมีการเสียหาย

5. ติดตั้งฝาครอบหัวฉีดและก้านสเปรย์กลับเข้าที่โดยให้ชุด

ท่อสเปรย์แน่น (ขันให้แน่นด้วยมือ)

• เปิดฝาด้านบนของถ้วยจาระบีและตรวจสอบปริมาณไขมัน ให้เติมเพิ่มถ้าลดลง

• แม้ว่าเครื่องยนต์จะได้รับการปรับก่อนออกจากโรงงาน แต่อาจต้องมีการปรับหรือบำรุงรักษาหลังจากใช้งานซ้ำๆ โปรดปรึกษาซัพพลายเออร์ดั้งเดิมเกี่ยวกับการตรวจสอบ และบำรุงรักษานอกเหนือจากที่แสดงด้านล่าง

• หากเครื่องยนต์ดับหรือปั๊มยังคงทำงานที่ความเร็วรอบเดิน เบาโดยที่คันเร่งที่ตำแหน่งเต่า ให้ปรับความเร็วรอบ เครื่องยนต์ด้วยสกรูปรับความเร็วรอบเดินเบาทางด้านซ้าย ของคาร์บูเรเตอร์ ในการiหมุนสกรูปรับรอบเดินเบา:

• ทวนเข็มนาฬิกาเพื่อลดความเร็วของเครื่องยนต์

• ตามเข็มนาฬิกาเพื่อเพิ่มความเร็วของเครื่องยนต์

• หลังจากใช้งาน 25 ชั่วโมงแรก ให้เปลี่ยนน้ำมันเกียร์ หลังจากนั้น ให้เปลี่ยนใหม่ทุก ๆ 100 ชั่วโมงของการใช้ งาน (SAE90, 100cc) ทำตามขั้นตอนทุก ๆ 100 ชั่วโมงของการใช้าน: ถอดท่อไอเสีย สอดไขควงเข้าไปในช่องระบายอากาศ และ เช็ดคราบคาร์บอนที่สะสมอยู่ออก เช็ดคราบคาร์บอนที่สะสม ในช่องท่อไอเสียของท่อไอเสียและช่องไอเสียของกระบอก สูบออกไปพร้อมกัน

2. ขันสกรู สลักเกลียว และอุปกรณ์ทั้งหมดให้แน่น

3. ตรวจสอบและเช็ดออกว่ามีน้ำมันหรือจาระบีหลงเหลือ

ระหว่างผ้าคลัตช์และดรัมด้วยน้ำมันเบนซินไร้น้ำมันและ ไร้สารตะกั่วหรือไม่

• ควรตรวจสอบระดับน้ำมันก่อนใช้งานทุกครั้ง

1. ตรวจสอบให้แน่ใจว่าเครื่องพ่นสารเคมีอยู่บนพื้นผิวที่

2. ตรวจสอบว่าน้ำมันแสดงเป็น 1/3-1 / 2 เต็ม (ประมาณ

100 มล.) ในหน้าต่างกระจกใส่น้ำมัน

คำเตือน: ตรวจสอบท่อไอเสียเป็นระยะเพื่อหาตัวยึด หลวม ความเสียหายหรือการกัดกร่อน หากพบร่อง รอยการรั่วของท่อไอเสีย ให้หยุดใช้เครื่องและนำ เครื่องเข้าซ่อมทันที โปรดทราบว่าการไม่ทำเช่นนั้น อาจส่งผลให้เครื่องยนต์ติดไฟได้ คำเตือน: ห้ามสัมผัสกระบอกสูบ ท่อไอเสียหรือหัว เทียนด้วยมือเปล่าทันทีหลังจากดับเครื่องยนต์ เครื่องยนต์อาจร้อนจัดเมื่อใช้งาน และการทำเช่น นั้นอาจส่งผลให้เกิดการไหม้อย่างรุนแรง หมายเหตุ: อย่าพยายามบำรุงรักษาน้ำมันบนปั๊มนี้ ปั๊มหล่อ ลื่นและปิดผนึกไว้ล่วงหน้าจากโรงงาน หากจำเป็นต้องเติม โปรดติดต่อตัวแทนจำหน่ายหรือศูนย์บริการที่ได้รับ

หมายเหตุ: อุ่นเครื่องเครื่องยนต์ก่อนปรับความเร็วรอบเดิน เบาตารางการบำรุงรักษา

หมายเหตุ: ตรวจสอบให้แน่ใจว่าคุณปฏิบัติตามกำหนดการบำรุงรักษา ช่วงเวลาคำนวณจากการใช้ผลิตภัณฑ์ในแต่ละวัน ช่วง เวลาจะแตกต่างกันหากคุณไม่ได้ใช้ผลิตภัณฑ์ในแต่ละวัน ดำเนินการบำรุงรักษาที่พบในคู่มือนี้เท่านั้น พูดคุยกับศูนย์บริการที่ ได้รับอนุมัติเกี่ยวกับงานบำรุงรักษาอื่นๆ ที่ไม่พบในคู่มือนี้

ขั้นตอนการบำรุงรักษาตรวจสอบความเสียหาย การรั่วซึม หรือการรั่วไหลของทั้งยูนิตตรวจสอบทั้งหมด ที่ยึดทั้งหมดที่เข้าถึงได้ขันให้แน่นหรือเปลี่ยนถ้าจำเป็นรายวันโดยรวมรายสัปดาห์ รายเดือน หมายเหตุตรวจสอบสกรู/น็อต/สลักเกลียวทั้งหมดตรวจสอบท่อและข้อต่อทำความสะอาดสิ่งสกปรกต่างๆตรวจสอบและทำความสะอาดถังน้ำมันเชื้อเพลิงตรวจสอบและทำความสะอาดไส้กรองน้ำมันเชื้อเพลิงตรวจสอบและทำความสะอาดเครื่องฟอกอากาศล้างถังน้ำมันทาจารบีที่ลูกสูบทำความสะอาดหรือปรับช่องว่างหัวเทียน ตรวจสอบให้แน่ใจว่าช่องว่างคือ 0.6-0.7 มม. (.025 นิ้ว)เปลี่ยนถ้าจำเป็นตรวจสอบท่อไอเสียเพื่อหาความเสียหายทำความสะอาดตัวกรองสารเคมีตรวจสอบหัวฉีดสเปรย์เปลี่ยนถ้าจำเป็นทำความสะอาดท่อไอเสียและพอร์ตไอเสียของกระบอกสูบทำความสะอาดครีบกระบอกสูบและพัดลมระบายความร้อนอากาศเข้าตรวจสอบการทำงานของคันเร่งและสวิตช์หยุดเครื่องยนต์หัวฉีดสเปรย์และตัวกรองสารเคมีขันให้แน่นหรือเปลี่ยนหากจำเป็น ไม่รวมสกรูปรับ

√การแก้ไขปัญหา การแก้ไขปัญหา

ตรวจสอบระดับน้ำมันปั๊ม เปลี่ยนน้ำมันเกียร์ ตรวจสอบถ้วยจาระบี ทำความสะอาดปั๊ม เติมถ้าจำเป็น ฉีดน้ำสะอาด 5 ลิตร เพื่อทำความ สะอาดปั๊มหลังการใช้งาน

ปัญหา สาเหตุที่เป็นไปได้ การแก้ไข เครื่องยนต์สตาร์ทไม่

ขั้วอิเล็กโทรดหัวเทียนเปียกหรือ เปรอะเปื้อน ทำความสะอาดหรือเปลี่ยนหัวเทียน เปลี่ยนหัวเทียน เครื่องยนต์ข้อเหวี่ยงแบบเปิดเค้นและเค้นเต็มที่เพื่อล้าง น้ำมันเชื้อเพลิงส่วนเกิน ถ่ายและเปลี่ยนด้วยส่วนผสมของเชื้อเพลิง /น้ำมันที่ถูกต้อง เติมเชื้อเพลิงด้วยส่วนผสมของเชื้อเพลิง/น้ำมันที่ถูกต้อง ทำความสะอาดและหล่อลื่นเครื่องฟอกอากาศ ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ถ่ายและเปลี่ยนด้วยส่วนผสมของเชื้อเพลิง /น้ำมันที่ถูกต้อง ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ทำงานอย่างถูกต้อง - อย่าโอเวอร์โหลด สตาร์ทเครื่องยนต์ใหม่ ทำความสะอาดหัวเทียนหรือเปลี่ยน ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

เติมเชื้อเพลิงด้วยส่วนผสมของเชื้อเพลิง/น้ำมันที่ถูกต้อง ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ฉนวนหัวเทียนแตก เครื่องยนต์น้ำท่วม น้ำมันเชื้อเพลิงไม่ถูกต้องหรือเสื่อมสภาพ ไม่มีน้ำมันเชื้อเพลิงในถัง เครื่องฟอกอากาศอุดตัน ท่อน้ำมัน/ทางเดินอุดตัน คาร์บอนสะสมในท่อไอเสีย ใช้น้ำมันเชื้อเพลิงไม่ถูกต้องหรือเสื่อม

เครื่องทำงานหนักเกินไป สวิตช์ถูกกระแทก การลัดวงจรของหัวเทียน ก้านสูบมีรอยขีดข่วน ถังน้ำมันว่างเปล่า คาร์บูเรเตอร์หรือถังน้ำมันอุดตัน พลังงานไม่เพียงพอ เครื่องยนต์ดับระหว่าง การทำงาน105 ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ทำความสะอาดหัวฉีด ทำความสะอาดหัวฉีด เปลี่ยนคลัช ทาจารบีที่ลูกสูบ ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

หากยังคงประสบปัญหาในการทำงาน โปรดติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาตหรือศูนย์บริการที่ใกล้ที่สุด ปรับความเร็วปั๊มและแป้นหมุนควบคุมแรงดัน ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ติดสายหยุดเพื่อสลับ ขันสกรูยึดเครื่องยนต์และ/หรือปั๊มให้แน่น ขันคลิปสายยางให้แน่นหรือเปลี่ยนใหม่หากชำรุด เติมถังฉีดพ่น ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ทำความสะอาดวาล์วไก่หรือเปลี่ยน ปรับแป้นหมุนปรับแรงดัน ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ปั๊มชำรุดหรือเสียหาย หัวฉีดอุดตัน หัวฉีดอุดตัน

ขาดการหล่อลื่น สายฉีดน้ำระเบิด หัวฉีดก้านสเปรย์สึกหรอหรือเสื่อม

ความเร็วปั๊มหรือการตั้งค่าแรงดันต่ำ

/หรือซีลยางชำรุดหรือเสียหาย วาล์วทางเดียวภายในปั๊มอุดตัน หยุดสายไฟที่ตัดการเชื่อมต่อจาก

เครื่องยนต์ร้อนจัด เครื่องยนต์และ/หรือที่ยึดปั๊มหลวม ที่ข้อต่อท่อมีรอยรั่ว ไม่มีสารเคมีเจือจางของเหลวในถังพ่น

วาล์วภายในปั๊มอุดตัน วาล์วปีกผีเสื้ออุดตัน การตั้งค่าแรงดันต่ำเกินไป แรงดันสเปรย์ไม่เพียง

เครื่องยนต์ดับยาก ตัวเครื่องหลัก ปั๊มไม่ฉีดพ่นการขนส่ง

การขนส่งและการจัดเก็บ

คำเตือน: เมื่อระบายน้ำมันเชื้อเพลิงโปรดระวังอย่า ให้หกเลอะเทอะ ถ้าน้ำมันหก เช็ดออกให้หมด นอกจากนี้ โปรดปิดฝาภาชนะจัดเก็บให้แน่น คำเตือน: หากน้ำมันเชื้อเพลิงเหลืออยู่ใน เครื่องยนต์เป็นระยะเวลานาน ด้านในของ คาร์บูเรเตอร์อาจอุดตันและทำให้เครื่องยนต์สตาร์ท ผิดปกติและกำลังส่งออกไม่เพียงพอ

• เก็บอุปกรณ์ให้ปลอดภัยระหว่างการขนส่ง เพื่อป้องกัน ความเสียหายและอุบัติเหตุ

• เก็บผลิตภัณฑ์และอุปกรณ์ไว้ในที่แห้งและเย็นจัด

• ล้างน้ำมันเชื้อเพลิงและทำความสะอาดผลิตภัณฑ์

• เปลี่ยนหรือซ่อมแซมส่วนประกอบที่เสียหาย

• ใช้ฝาครอบป้องกันที่ถูกต้องกับผลิตภัณฑ์ที่ไม่เก็บ

• เก็บผลิตภัณฑ์ให้แน่นระหว่างการขนส่ง

• ระหว่างการเก็บรักษา ให้คลายฝาปิดถังเก็บสารเคมีเล็ก น้อย หากขันแน่นเกินไป ปะเก็นอาจฉีกขาดได้ เมื่อเสร็จสิ้นขั้นตอนการทำงานทั้งหมดโดยไม่มีแผนจะใช้ ผลิตภัณฑ์อีกครั้งเป็นระยะเวลานาน โปรดดำเนินการดูแล ก่อนการจัดเก็บต่อไปนี้เพื่อป้องกันปัญหาที่เกิดจากการ เปลี่ยนแปลงของเวลาที่ผ่านไป

1. ทำความสะอาดถังของเหลวเคมีและหัวฉีด

2. ขจัดสิ่งสกปรกออกจากเครื่องพ่นสารเคมีและตรวจดูว่า

มีความเสียหายหรือหลวมหรือไม่ หากพบความผิดปกติ ให้ แก้ไขให้ถูกต้องเพื่อเตรียมใช้งานเครื่องในอนาคต

3. ระบายถังน้ำมันเชื้อเพลิง

4. สตาร์ทเครื่องยนต์และปล่อยทิ้งไว้ที่ความเร็วรอบเดินเบา

จนกว่าเชื้อเพลิงภายในคาร์บูเรเตอร์จะหมดและเครื่องยนต์ หยุดนิ่งโดยธรรมชาติ

5. ถอดหัวเทียนออกแล้วใส่น้ำมัน 2 จังหวะ (1 ถึง 2 ซีซี)

ลงในเครื่องยนต์ 2-3 หยด หลังจากดึงเชือกสตาร์ท 2 หรือ 3 ครั้งแล้ว ให้คืนหัวเทียนไปที่ตำแหน่งเดิมและหยุดใน ตำแหน่งที่บีบอัด

6. หลังจากหยอดน้ำมันไกคันเร่งและชิ้นส่วนโลหะอื่นๆ ด้วย

น้ำมันป้องกันการกัดกร่อน ให้คลุมผลิตภัณฑ์และเก็บในที่ ร่มในตำแหน่งที่มีความชื้นต่ำข้อมูลทางเทคนิค อุปกรณ์เสริม ข้อมูลทางเทคนิค อุปกรณ์เสริม

แรงดันใช้งาน (Mpa) แรงดันสูงสุด (MPa) อัตราการไหลของงานสูงสุด (LPM)

ความจุเครื่องยนต์ (ซีซี) กำลัง/ความเร็วสูงสุด (กิโลวัตต์/รอบต่อนาที) ความเร็วในการทำงานของเครื่องยนต์ (รอบต่อนาที) ความเร็วรอบเดินเบา (รอบต่อนาที) ประเภทเชื้อเพลิง น้ำมันเครื่อง อัตราส่วนผสม

ประเภทลูกสูบ 1.5-3.0

เครื่องยนต์เบนซิน 2 จังหวะ สูบเดี่ยว ระบายความร้อนด้วย

0.75/7000 7000±500 3000±200 น้ำมันเบนซิน/น้ำมันผสม น้ำมัน 2 จังหวะ 25:1,40:1(เฉพาะน้ำมัน Husqvarna แท้เท่านั้น)

ท่อย้อนกลับ ท่อน้ำออกแรงดันสูง ความยาว 2.5 ม. G1/2 14 ยาว 2.5 ม. เส้นผ่านศูนย์กลาง 8 มม. ความยาว 15 ม., M14*1.5ความยาว 2.5 ม. M14/2 1.5 น้ำหนักสุทธิ / น้ำหนักรวม (กก.) ขนาดภายนอกของตัวเครื่องหลัก (มม.) ย*ก*ส ความจุถังน้ำมัน (L)
