คู่มือผู้ใช้ W25PEN HUSQVARNA

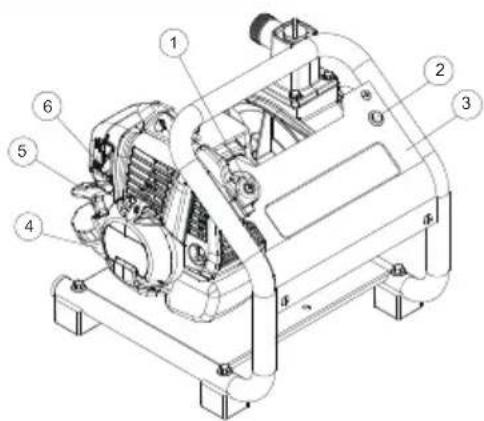

9. ฝาท่อระบายน้ำปั๊ม

10. ช่องสำหรับการดูด

11. ช่องสำหรับปล่อยออก

13. ถังผสมน้ำมันเชื้อเพลิง

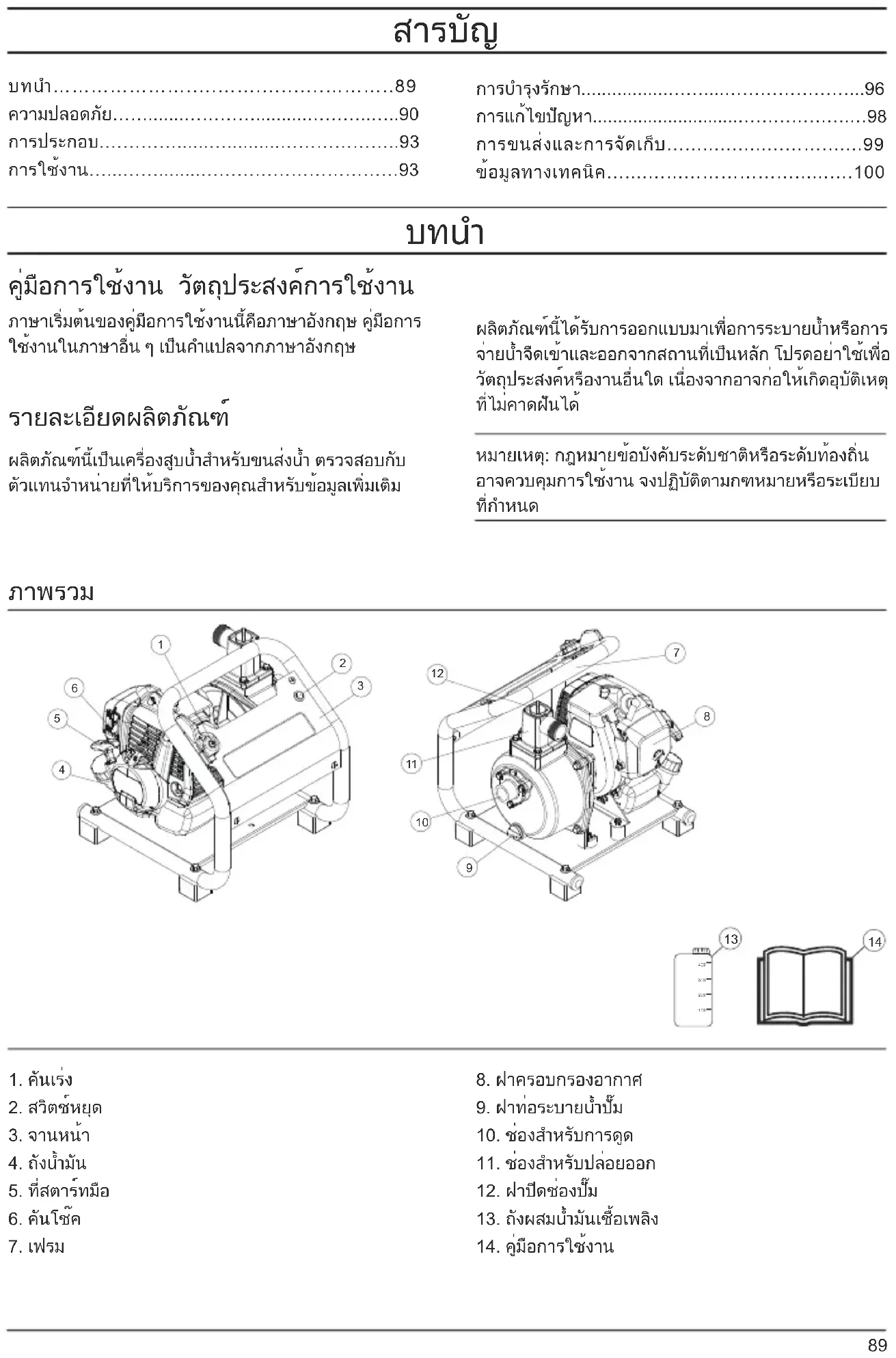

คู่มือการใช้งาน วัตถุประสงค์การใช้งาน รายละเอียดผลิตภัณฑ์

ภาษาเริ่มต้นของคู่มือการใช้งานนี้คือภาษาอังกฤษ คู่มือการ ใช้งานในภาษาอื่น ๆ เป็นคำแปลจากภาษาอังกฤษ ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อการระบายน้ำหรือการ จ่ายน้ำจืดเข้าและออกจากสถานที่เป็นหลัก โปรดอย่าใช้เพื่อ วัตถุประสงค์หรืองานอื่นใด เนื่องจากอาจก่อให้เกิดอุบัติเหตุ ที่ไม่คาดฝันได้ ผลิตภัณฑ์นี้เป็นเครื่องสูบน้ำสำหรับขนส่งน้ำ ตรวจสอบกับ ตัวแทนจำหน่ายที่ให้บริการของคุณสำหรับข้อมูลเพิ่มเติม หมายเหตุ: กฎหมายข้อบังคับระดับชาติหรือระดับท้องถิ่น อาจควบคุมการใช้งาน จงปฏิบัติตามกฑหมายหรือระเบียบ

การบำรุงรักษา.................……....…………………...96 การแก้ไขปัญหา.............................……………….…98 การขนส่งและการจัดเก็บ….................…….......99 ข้อมูลทางเทคนิค…....…...………………......….100

8สัญลักษณ์บนผลิตภัณฑ์ คำจำกัดความด้านความปลอดภัย คำแนะนำด้านความปลอดภัยทั่วไป ความรับผิดต่อผลิตภัณฑ์ พื้นผิวร้อน ช่องสำหรับเติมน้ำมันเบนซินผสม ทิศทางการปิดโช้ค ทิศทางการเปิดโช๊ค

ความเร็วต่ำ ความเร็วสูง ความปลอดภัย คำจำกัดความด้านล่างให้ระดับความรุนแรงของคำสัญญาณ

หมายเหตุ: สัญลักษณ์/สติกเกอร์อื่นๆ บนผลิตภัณฑ์อ้างอิง ข้อกำหนดการรับรองสำหรับพื้นที่เชิงพาณิชย์อื่นๆ ตามที่อ้างถึงในกฎหมายความรับผิดต่อผลิตภัณฑ์ เราไม่ รับผิดชอบต่อความเสียหายที่เกิดจากผลิตภัณฑ์ของเรา

• ผลิตภัณฑ์ได้รับการซ่อมแซมอย่างไม่ถูกต้อง

• ผลิตภัณฑ์ได้รับการซ่อมแซมด้วยชิ้นส่วนที่ไม่ได้มาจาก ผู้ผลิตหรือไม่ผ่านการรับรองจากผู้ผลิต

• ผลิตภัณฑ์มีอุปกรณ์เสริมที่ไม่ได้มาจากผู้ผลิตหรือไม่ ได้รับการรับรองจากผู้ผลิต

• ผลิตภัณฑ์ไม่ได้รับการซ่อมแซมที่ศูนย์บริการที่ได้รับ อนุมัติหรือโดยหน่วยงานที่ได้รับอนุมัติ

• ใช้ผลิตภัณฑ์อย่างถูกต้อง การบาดเจ็บหรือเสียชีวิตอาจ เป็นผลมาจากการใช้อย่างไม่ถูกต้อง ใช้ผลิตภัณฑ์สำหรับ งานที่พบในคู่มือนี้เท่านั้น ห้ามใช้ผลิตภัณฑ์สำหรับงา

• อ่าน ทำความเข้าใจ และปฏิบัติตามคำแนะนำและ สัญลักษณ์ในคู่มือนี้ หากผู้ปฏิบัติงานไม่ปฏิบัติตามคำ แนะนำและสัญลักษณ์ การบาดเจ็บ ความเสียหาย หรือการ เสียชีวิตอาจเป็นผลได้

คำเตือน: การบาดเจ็บต่อบุคคล คำเตือน: ความเสียหายต่อผลิตภัณฑ์ คำเตือน: อ่านคำแนะนำคำเตือนที่ตามมาก่อนที่คุณ จะใช้ผลิตภัณฑ์ หมายเหตุ: ข้อมูลนี้ทำให้ผลิตภัณฑ์ใช้งานง่ายขึ้น

• อย่าทิ้งคู่มือนี้ ใช้คำแนะนำในการประกอบ ติดตั้งสิ่งที่แนบ มาและอุปกรณ์เสริม การใช้งาน และเพื่อให้ผลิตภัณฑ์อยู่ ในสภาพดี ใช้เฉพาะเอกสารแนบและอุปกรณ์เสริมที่ได้รับ อนุมัติเท่านั้น

• เป็นไปไม่ได้ที่จะให้คำเตือนในทุกสถานการณ์ที่อาจเกิด ขึ้นระหว่างการใช้งานและการบำรุงรักษาผลิตภัณฑ์ ระมัดระวังและใช้สามัญสำนึกของคุณเสมอ

• ตรวจสอบให้แน่ใจว่าชิ้นส่วนต่างๆ ไม่เสียหายก่อนที่คุณ จะใช้ผลิตภัณฑ์ ปฏิบัติตามกำหนดการบำรุงรักษา ดำเนิน การบำรุงรักษาตามคำแนะนำในคู่มือนี้เท่านั้น ศูนย์บริการ ที่ได้รับอนุมัติจะต้องดำเนินการบำรุงรักษาอื่นๆ ทั้งหมด

• ห้ามใช้งานผลิตภัณฑ์หรือบำรุงรักษาผลิตภัณฑ์หากคุณ ไม่มั่นใจในสถานการณ์ โปรดติดต่อตัวแทนจำหน่าย ตัวแทนบริการ หรือศูนย์บริการที่ได้รับอนุมัติเพื่อขอ

• ถอดสายหัวเทียนก่อนประกอบ จัดเก็บ หรือบำรุงรักษา

• อย่าใช้ผลิตภัณฑ์หากมีการเปลี่ยนแปลงจากข้อกำหนด เบื้องต้น ห้ามเปลี่ยนส่วนใดส่วนหนึ่งของผลิตภัณฑ์โดย ไม่ได้รับอนุญาตจากผู้ผลิต ใช้เฉพาะชิ้นส่วนที่ได้รับ อนุมัติจากผู้ผลิตเท่านั้น การบาดเจ็บหรือเสียชีวิตอาจเป็น ผลมาจากการบำรุงรักษาที่ไม่ถูกต้อง

• ห้ามสูดดมไอระเหยจากเครื่องยนต์ การสูดดมไอไอเสียของ เครื่องยนต์เป็นเวลานานทำให้เกิดความเสี่ยงต่อสุขภาพ

• ห้ามสตาร์ทผลิตภัณฑ์ในอาคารหรือใกล้วัตถุไวไฟ ควันไอ เสียร้อนและมีประกายไฟซึ่งสามารถจุดไฟได้ การไหลของ อากาศที่ไม่เพียงพออาจทำให้เกิดการบาดเจ็บหรือเสีย ชีวิตได้เนื่องจากขาดอากาศหายใจหรือ คาร์บอนมอนอกไซด์ เมื่อคุณใช้ผลิตภัณฑ์นี้ เครื่องยนต์จะสร้างสนามแม่เหล็ก ไฟฟ้า สนามแม่เหล็กไฟฟ้าอาจทำให้รากฟันเทียมเสีย หายได้ ตรวจสอบกับแพทย์และผู้ผลิตอุปกรณ์ทางการ แพทย์ของคุณก่อนที่คุณจะใช้ผลิตภัณฑ์ อย่าให้เด็กหรือบุคคลที่ไม่มีความรู้เกี่ยวกับคำแนะนำใช้ งานผลิตภัณฑ์ ตรวจสอบให้แน่ใจว่าคุณได้เฝ้าติดตามบุคคลที่ใช้ ผลิตภัณฑ์ด้วยความสามารถทางร่างกายหรือจิตใจที่ ลดลง ผู้ใหญ่ที่มีความรับผิดชอบจะต้องอยู่ที่นั่นตลอด

ล็อคผลิตภัณฑ์ไว้ในบริเวณที่เด็กและบุคคลที่ไม่ได้รับ อนุญาตไม่สามารถเข้าถึงได้ ผลิตภัณฑ์สามารถดึงวัตถุออกมาและทำให้เกิดการบาด เจ็บได้ ปฏิบัติตามคำแนะนำด้านความปลอดภัยเพื่อลด ความเสี่ยงของการบาดเจ็บหรือเสียชีวิต ห้ามทิ้งผลิตภัณฑ์ไว้เมื่อเปิดเครื่อง ผู้ประกอบการสินค้าต้องรับผิดชอบต่ออุบัติเหตุที่เกิดขึ้น ตรวจสอบให้แน่ใจว่าคุณอยู่ห่างจากบุคคลอื่นหรือสัตว์อื่น อย่างน้อย เมตร ฟุต ก่อนที่คุณจะใช้ผลิตภัณฑ์ ตรวจสอบให้แน่ใจว่าบุคคลในพื้นที่ใกล้เคียงรู้ว่าคุณจะ ใช้ผลิตภัณฑ์ อ้างถึงกฎหมายในประเทศหรือท้องถิ่น สามารถป้องกัน หรือลดการทำงานของผลิตภัณฑ์ได้ในบางสภาวะ อย่าใช้ผลิตภัณฑ์นี้หากคุณรู้สึกเหนื่อยล้าหรือได้รับ อิทธิพลจากแอลกอฮอล์ ยาเสพติดหรือยา สิ่งเหล่านี้อาจ ส่งผลต่อการมองเห็น ความตื่นตัว การประสานงาน หรือ การตัดสินใจของคุณคำแนะนำเพื่อความปลอดภัยในการใช้

อุปกรณ์ป้องกันส่วนบุคคล ใช้ผลิตภัณฑ์อย่างถูกต้อง การบาดเจ็บหรือเสียชีวิตอาจ เป็นผลมาจากการใช้อย่างไม่ถูกต้อง ใช้ผลิตภัณฑ์สำหรับ งานที่พบในคู่มือนี้เท่านั้น ห้ามใช้ผลิตภัณฑ์สำหรับงา

อ่าน ทำความเข้าใจ และปฏิบัติตามคำแนะนำและ สัญลักษณ์ในคู่มือนี้ หากผู้ปฏิบัติงานไม่ปฏิบัติตามคำ แนะนำและสัญลักษณ์ การบาดเจ็บ ความเสียหาย หรือการ เสียชีวิตอาจเป็นผลได้

คำเตือน: อ่านคำแนะนำคำเตือนที่ตามมาก่อนที่ คุณจะใช้ผลิตภัณฑ์ อย่าทิ้งคู่มือนี้ ใช้คำแนะนำในการประกอบ ติดตั้งสิ่งที่แนบ มาและอุปกรณ์เสริม การใช้งาน และเพื่อให้ผลิตภัณฑ์อยู่ ในสภาพดี ใช้เฉพาะเอกสารแนบและอุปกรณ์เสริมที่ได้รับ อนุมัติเท่านั้น เป็นไปไม่ได้ที่จะให้คำเตือนในทุกสถานการณ์ที่อาจเกิด ขึ้นระหว่างการใช้งานและการบำรุงรักษาผลิตภัณฑ์ ระมัดระวังและใช้สามัญสำนึกของคุณเสมอ ตรวจสอบให้แน่ใจว่าชิ้นส่วนต่างๆ ไม่เสียหายก่อนที่คุณ จะใช้ผลิตภัณฑ์ ปฏิบัติตามกำหนดการบำรุงรักษา ดำเนิน การบำรุงรักษาตามคำแนะนำในคู่มือนี้เท่านั้น ศูนย์บริการ ที่ได้รับอนุมัติจะต้องดำเนินการบำรุงรักษาอื่นๆ ทั้งหมด ห้ามใช้งานผลิตภัณฑ์หรือบำรุงรักษาผลิตภัณฑ์หากคุณ ไม่มั่นใจในสถานการณ์ โปรดติดต่อตัวแทนจำหน่าย ตัวแทนบริการ หรือศูนย์บริการที่ได้รับอนุมัติเพื่อขอ

ถอดสายหัวเทียนก่อนประกอบ จัดเก็บ หรือบำรุงรักษา

อย่าใช้ผลิตภัณฑ์หากมีการเปลี่ยนแปลงจากข้อกำหนด เบื้องต้น ห้ามเปลี่ยนส่วนใดส่วนหนึ่งของผลิตภัณฑ์โดย ไม่ได้รับอนุญาตจากผู้ผลิต ใช้เฉพาะชิ้นส่วนที่ได้รับ อนุมัติจากผู้ผลิตเท่านั้น การบาดเจ็บหรือเสียชีวิตอาจเป็น ผลมาจากการบำรุงรักษาที่ไม่ถูกต้อง ห้ามสูดดมไอระเหยจากเครื่องยนต์ การสูดดมไอไอเสียของ เครื่องยนต์เป็นเวลานานทำให้เกิดความเสี่ยงต่อสุขภาพ ห้ามสตาร์ทผลิตภัณฑ์ในอาคารหรือใกล้วัตถุไวไฟ ควันไอ เสียร้อนและมีประกายไฟซึ่งสามารถจุดไฟได้ การไหลของ อากาศที่ไม่เพียงพออาจทำให้เกิดการบาดเจ็บหรือเสีย ชีวิตได้เนื่องจากขาดอากาศหายใจหรือ คาร์บอนมอนอกไซด์

• เมื่อคุณใช้ผลิตภัณฑ์นี้ เครื่องยนต์จะสร้างสนามแม่เหล็ก ไฟฟ้า สนามแม่เหล็กไฟฟ้าอาจทำให้รากฟันเทียมเสีย หายได้ ตรวจสอบกับแพทย์และผู้ผลิตอุปกรณ์ทางการ แพทย์ของคุณก่อนที่คุณจะใช้ผลิตภัณฑ์

• อย่าให้เด็กหรือบุคคลที่ไม่มีความรู้เกี่ยวกับคำแนะนำใช้ งานผลิตภัณฑ์

• ตรวจสอบให้แน่ใจว่าคุณได้เฝ้าติดตามบุคคลที่ใช้ ผลิตภัณฑ์ด้วยความสามารถทางร่างกายหรือจิตใจที่ ลดลง ผู้ใหญ่ที่มีความรับผิดชอบจะต้องอยู่ที่นั่นตลอด

• ล็อคผลิตภัณฑ์ไว้ในบริเวณที่เด็กและบุคคลที่ไม่ได้รับ อนุญาตไม่สามารถเข้าถึงได้

• ผลิตภัณฑ์สามารถดึงวัตถุออกมาและทำให้เกิดการบาด เจ็บได้ ปฏิบัติตามคำแนะนำด้านความปลอดภัยเพื่อลด ความเสี่ยงของการบาดเจ็บหรือเสียชีวิต

• ห้ามทิ้งผลิตภัณฑ์ไว้เมื่อเปิดเครื่อง

• ผู้ประกอบการสินค้าต้องรับผิดชอบต่ออุบัติเหตุที่เกิดขึ้น

• ตรวจสอบให้แน่ใจว่าคุณอยู่ห่างจากบุคคลอื่นหรือสัตว์อื่น อย่างน้อย 15 เมตร (50 ฟุต) ก่อนที่คุณจะใช้ผลิตภัณฑ์ ตรวจสอบให้แน่ใจว่าบุคคลในพื้นที่ใกล้เคียงรู้ว่าคุณจะ ใช้ผลิตภัณฑ์

• อ้างถึงกฎหมายในประเทศหรือท้องถิ่น สามารถป้องกัน หรือลดการทำงานของผลิตภัณฑ์ได้ในบางสภาวะ

• อย่าใช้ผลิตภัณฑ์นี้หากคุณรู้สึกเหนื่อยล้าหรือได้รับ อิทธิพลจากแอลกอฮอล์ ยาเสพติดหรือยา สิ่งเหล่านี้อาจ ส่งผลต่อการมองเห็น ความตื่นตัว การประสานงาน หรือ การตัดสินใจของคุณ

• ตรวจสอบให้แน่ใจว่าได้ประกอบผลิตภัณฑ์อย่างสมบูรณ์

• วางผลิตภัณฑ์บนพื้นเรียบห่างจากตำแหน่งที่คุณเติม น้ำมันในถังน้ำมันก่อนสตาร์ทเครื่องยนต์ 3 ม. (10 ฟุต)

• ผลิตภัณฑ์อาจทำให้วัตถุดีดออกซึ่งอาจทำให้ดวงตาเสีย หายได้ ใช้อุปกรณ์ป้องกันดวงตาที่ผ่านการรับรองเสมอ เมื่อคุณใช้งานผลิตภัณฑ์

• ระวัง เด็กสามารถเข้าใกล้ผลิตภัณฑ์โดยที่คุณไม่รู้ตัว ระหว่างการใช้งาน

• ห้ามใช้งานผลิตภัณฑ์หากมีบุคคลอยู่ในพื้นที่ทำงาน หยุด ผลิตภัณฑ์หากมีคนเข้าไปในพื้นที่ทำงาน

• ตรวจสอบให้แน่ใจว่าคุณเป็นผู้ควบคุมผลิตภัณฑ์อยู่

• ใช้อุปกรณ์ป้องกันส่วนบุคคลที่ถูกต้องเสมอเมื่อคุณใช้ งานผลิตภัณฑ์ อุปกรณ์ป้องกันส่วนบุคคลไม่ได้ลบความ เสี่ยงต่อการบาดเจ็บ อุปกรณ์ป้องกันภัยส่วนบุคคลจะลด ระดับการบาดเจ็บหากเกิดอุบัติเหตุ

• ใช้อุปกรณ์ป้องกันดวงตาที่ได้รับอนุมัติเสมอในขณะที่ คุณใช้งานผลิตภัณฑ์

• ห้ามใช้งานผลิตภัณฑ์ด้วยเท้าเปล่าหรือรองเท้าเปิด สวม ใส่รองเท้าบูทกันลื่นสำหรับงานหนักเสมอ

• ใช้กางเกงขายาวที่มีน้ำหนักมาก

• หากจำเป็น ให้ใช้ถุงมือป้องกันที่ได้รับอนุมัติ

• ใช้หมวกนิรภัยหากเป็นไปได้ที่วัตถุจะตกลงมาบนศีรษะ

• ใช้ที่ครอบหูที่ผ่านการรับรองเสมอในขณะที่คุณใช้งาน ผลิตภัณฑ์ เสียงรบกวนเป็นเวลานานอาจทำให้สูญเสีย การได้ยินที่เกิดจากเสียงรบกวน

• ตรวจสอบให้แน่ใจว่าคุณมีชุดปฐมพยาบาลอยู่ใกล้ๆ

• อย่าใช้ผลิตภัณฑ์หากคุณไม่สามารถรับความช่วยเหลือ ในกรณีที่เกิดอุบัติเหตุ ตรวจสอบให้แน่ใจเสมอว่าผู้อื่นรู้ ว่าคุณจะใช้งานผลิตภัณฑ์ก่อนที่จะเริ่ม

• ห้ามหันไปพร้อมกับผลิตภัณฑ์ก่อนที่คุณจะแน่ใจว่าไม่มี บุคคลหรือสัตว์อยู่ในพื้นที่ปลอดภัย

• นำวัสดุที่ไม่ต้องการทั้งหมดออกจากพื้นที่ทำงานก่อนเริ่ม

• ห้ามใช้ผลิตภัณฑ์ในสภาพอากาศเลวร้าย เช่น หมอก ฝน ลมแรง เสี่ยงฟ้าผ่าหรือสภาพอากาศอื่นๆ สภาพที่เป็น อันตรายเช่นพื้นผิวลื่นสามารถเกิดขึ้นได้เนื่องจากสภาพ อากาศเลวร้าย

• ตรวจสอบให้แน่ใจว่าคุณสามารถเคลื่อนไหวได้อย่าง อิสระและทำงานในตำแหน่งที่มั่นคง

• ตรวจสอบให้แน่ใจว่าคุณไม่ตกหล่นเมื่อใช้ผลิตภัณฑ์ อย่าเอียงผลิตภัณฑ์เมื่อคุณใช้งาน

• ห้ามสัมผัสเฟืองดอกจอกที่ร้อนและอาจทำให้บาดเจ็บได้ หลังจากดับเครื่องยนต์

• ดับเครื่องยนต์ก่อนเคลื่อนย้ายสินค้าคำแนะนำด้านความปลอดภัยสำหรับการ

อุปกรณ์ป้องกันบนผลิตภัณฑ์ ตรวจเช็ควาล์วและคันเร่ง

• ห้ามสตาร์ทผลิตภัณฑ์หากมีน้ำมันเชื้อเพลิงหรือน้ำมัน เครื่องอยู่บนผลิตภัณฑ์ นำเชื้อเพลิงหรือน้ำมันที่ไม่ ต้องการออกแล้วปล่อยให้ผลิตภัณฑ์แห้ง

• หากคุณทำเชื้อเพลิงหกใส่เสื้อผ้า ให้เปลี่ยนเสื้อผ้าทันที

• อย่าให้เชื้อเพลิงเข้าสู่ร่างกายซึ่งอาจทำให้เกิดการบาด เจ็บได้ หากคุณได้รับเชื้อเพลิงในร่างกาย ให้ใช้สบู่และ น้ำเพื่อขจัดเชื้อเพลิง

• ห้ามสตาร์ทเครื่องยนต์หากคุณทำน้ำมันหรือเชื้อเพลิงหก ใส่ผลิตภัณฑ์หรือบนร่างกาย

• ห้ามสตาร์ทผลิตภัณฑ์หากเครื่องยนต์มีการรั่วไหล ตรวจ สอบเครื่องยนต์เพื่อหารอยรั่วอย่างสม่ำเสมอ

• ระมัดระวังเกี่ยวกับเชื้อเพลิง เชื้อเพลิงติดไฟได้และควัน จะระเบิดและอาจทำให้บาดเจ็บหรือเสียชีวิตได้

• ห้ามสูดดมไอน้ำมันเชื้อเพลิง อาจทำให้เกิดการบาดเจ็บ ได้ ตรวจสอบให้แน่ใจว่ามีกระแสลมเพียงพอ

• ห้ามสูบบุหรี่หรือวางวัตถุอุ่นไว้ใกล้น้ำมันเชื้อเพลิงหรือ เครื่องยนต์

• ห้ามสูบบุหรี่หรือวางวัตถุอุ่นไว้ใกล้น้ำมันเชื้อเพลิงหรือ เครื่องยนต์

• ห้ามเติมน้ำมันเชื้อเพลิงขณะเครื่องยนต์ทำงาน

• ตรวจสอบให้แน่ใจว่าเครื่องยนต์เย็นลงก่อนที่คุณจะเติม

• ตรวจสอบให้แน่ใจว่าคุณทำการบำรุงรักษาผลิตภัณฑ์ อย่างสม่ำเสมอ

• อายุการใช้งานของผลิตภัณฑ์เพิ่มขึ้น

• ความเสี่ยงในการเกิดอุบัติเหตุลดลง

• ให้ตัวแทนจำหน่ายที่ได้รับอนุมัติหรือศูนย์บริการที่ได้รับ อนุมัติตรวจสอบผลิตภัณฑ์เป็นประจำเพื่อทำการปรับ เปลี่ยนหรือซ่อมแซม

• ห้ามใช้ผลิตภัณฑ์กับอุปกรณ์ป้องกันที่เสียหาย หาก ผลิตภัณฑ์เสียหาย โปรดติดต่อศูนย์บริการที่ได้รับอนุมัติ

• ก่อนสตาร์ทเครื่องยนต์ ตรวจสอบให้แน่ใจว่าเช็ควาล์วอยู่ ที่ตำแหน่งปิด และคันเร่งที่ตำแหน่งเต่า สตาร์ทโดยดึงเช็ค วาล์วออกเป็นอันตราย เนื่องจากสารเคมีอาจพ่นออกจาก หัวฉีดเมื่อสตาร์ทเครื่องยนต์

• สตาร์ทเครื่องยนต์ ตรวจสอบให้แน่ใจว่าเครื่องยนต์ดับ เมื่อคุณกดสวิตช์หยุด

• เพื่อรักษาฟังก์ชันการทำงานของผลิตภัณฑ์ ให้ดำเนิน การตรวจสอบการบำรุงรักษาตามรายการในคู่มือนี้เป็น ประจำ โปรดปรึกษาผู้จำหน่ายผลิตภัณฑ์ที่ได้รับ อนุมัติหรือตัวแทนจำหน่ายผลิตภัณฑ์ Husqvarna ที่ ใกล้ที่สุด หากต้องการบำรุงรักษาหรือเปลี่ยนชิ้นส่วนแต่ ไม่ได้ระบุไว้ในคู่มือนี้

• อย่าให้เครื่องยนต์ทำงานในขณะที่ทำการตรวจสอบ หรือบำรุงรักษา

• ห้ามดัดแปลงผลิตภัณฑ์หรือรื้อเครื่องยนต์ ซึ่งอาจส่งผล ให้รถเสียและเกิดอุบัติเหตุร้ายแรงระหว่างการใช้งาน

• ห้ามสัมผัสท่อไอเสียหรือหัวเทียนด้วยมือเปล่าทันทีหลัง จากดับเครื่องยนต์ เนื่องจากอุณหภูมิสูงอาจทำให้เกิด

• สำหรับชิ้นส่วนอะไหล่ โปรดใช้ชิ้นส่วนหรือแบรนด์ ของ Husqvarna ดั้งเดิมที่กำหนดโดย Husqvarna

• ก่อนเติมเชื้อเพลิง ให้เปิดฝาถังน้ำมันช้าๆ และปล่อยแรง ดันอย่างระมัดระวัง

• ห้ามเติมน้ำมันเชื้อเพลิงให้กับเครื่องยนต์ในพื้นที่ในร่ม การ ไหลของอากาศที่ไม่เพียงพออาจทำให้เกิดการบาดเจ็บ หรือเสียชีวิตได้เนื่องจากขาดอากาศหายใจหรือ คาร์บอนมอนอกไซด์

• ขันฝาถังน้ำมันเชื้อเพลิงให้แน่น มิฉะนั้น อาจเกิดไฟไหม้

• ย้ายผลิตภัณฑ์อย่างน้อย 3 ม. (10 ฟุต) จากตำแหน่งที่คุณ เติมถังก่อนที่จะสตาร์ท

• อย่าเติมน้ำมันเชื้อเพลิงมากเกินไปในถังน้ำมันเชื้อเพลิง

• ตรวจสอบให้แน่ใจว่าไม่มีการรั่วไหลเกิดขึ้นเมื่อคุณเคลื่อน ย้ายผลิตภัณฑ์หรือภาชนะบรรจุน้ำมันเชื้อเพลิง

• ห้ามวางผลิตภัณฑ์หรือภาชนะบรรจุน้ำมันเชื้อเพลิงใน บริเวณที่มีเปลวไฟ ประกายไฟ หรือไฟนำร่อง ตรวจสอบ ให้แน่ใจว่าไม่มีเปลวไฟภายในพื้นที่จัดเก็บ

• ใช้เฉพาะภาชนะที่ได้รับอนุมัติเมื่อคุณเคลื่อนย้ายน้ำมัน เชื้อเพลิงหรือเก็บน้ำมันเชื้อเพลิงไว้

• ทำความสะอาดผลิตภัณฑ์และล้างถังน้ำมันเชื้อเพลิงก่อน จัดเก็บเป็นเวลานาน ปฏิบัติตามกฎหมายท้องถิ่นว่าจะทิ้ง น้ำมันเชื้อเพลิงที่ไหน

• ถอดสายหัวเทียนออกก่อนนำผลิตภัณฑ์ไปจัดเก็บเพื่อให้ แน่ใจว่าเครื่องยนต์จะไม่สตาร์ทโดยไม่ได้ตั้งใจ• ใช้น้ำมันเบนซินไร้สารตะกั่วใหม่ที่มีค่าออกเทนต่ำสุดที่ 90 RON (87 AKI) และความเข้มข้นของเอทานอลน้อยก ว่า 10% (E10)

• ใช้น้ำมันเบนซินที่มีค่าออกเทนสูงกว่าหากคุณใช้ ผลิตภัณฑ์ด้วยความเร็วรอบเครื่องยนต์สูงอย่างต่อเนื่อง

• ใช้น้ำมันเบนซินไร้สารตะกั่ว /ส่วนผสมน้ำมันที่มีคุณภาพดีเสมอ

• ใช้เฉพาะน้ำมันเครื่องสองจังหวะคุณภาพสูงโดยเฉพาะ น้ำมันเครื่องสองจังหวะ HUSQVARNA ใช้เฉพาะน้ำมัน เครื่องที่ระบายความร้อนด้วยอากาศเท่านั้น

• อัตราส่วนผสม 50:1 (2%)

• น้ำมันที่มีคุณภาพต่ำและอัตราส่วนน้ำมัน/เชื้อเพลิงสูง สามารถลดอายุการใช้งานของเครื่องฟอกไอเสียเชิงเร่ง

• ตรวจสอบกับตัวแทนจำหน่ายที่ได้รับอนุมัติเมื่อคุณเลือก

• หากไม่มีน้ำมันสองจังหวะ Husqvarna คุณสามารถใช้ น้ำมันสองจังหวะอื่นที่มีคุณภาพดีซึ่งมีไว้สำหรับ เครื่องยนต์ระบายความร้อนด้วยอากาศ

• ห้ามใช้น้ำมันสองจังหวะสำหรับเครื่องยนต์ติดท้ายเรือที่ ระบายความร้อนด้วยน้ำ

• ใช้ท่อยางและขั้วต่อท่อพร้อมแคลมป์ท่อที่ให้มา

• ตรวจสอบให้แน่ใจว่าท่อไม่สามารถบีบอัดได้ระหว่างการ ใช้งาน ท่อต้องมีโครงสร้างแข็งแรง

• ตรวจสอบให้แน่ใจว่าท่อปิดสนิทและไม่มีรูใด ๆ ในท่อ

• ตรวจสอบให้แน่ใจว่าท่อดูดอยู่ในแนวเดียวกับขนาดของ ช่องดูด สำหรับข้อมูลเกี่ยวกับขนาดท่อต่ำสุด โปรดดู ข้อมูลทางเทคนิค ในหน้า 13

• ตรวจสอบให้แน่ใจว่าท่อดูดไม่ยาวเกินไปสำหรับการ ทำงานเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด ปฏิบัติตามคำแนะนำใน การติดตั้งผลิตภัณฑ์ โปรดดูการติดตั้งในหน้า 7

• เลือกท่อระบายสั้นที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เพื่อ ให้ได้ผลลัพธ์ที่ดีที่สุด

• ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์อยู่บนพื้นเรียบ

• ตรวจสอบให้แน่ใจว่าสวิตช์เปิด/ปิดอยู่ในตำแหน่งปิด

• ตรวจสอบผลิตภัณฑ์เพื่อหาความเสียหาย

• นำวัสดุที่ไม่ต้องการออกจากผลิตภัณฑ์ ทำความสะอาด รอบท่อไอเสียและชุดสตาร์ท

• ตรวจสอบให้แน่ใจว่าน็อต สลักเกลียว สกรู และขั้วต่อ สายยางและแคลมป์แน่นสนิท

• ตรวจสอบให้แน่ใจว่าไม่มีความเสียหายที่ท่อดูดหรือท่อ

• ตรวจสอบให้แน่ใจว่าติดตั้งแหวนรองซีลและตัวกรองบน ขั้วต่อท่อดูดอย่างถูกต้องและไม่เสียหาย

• ทำการตรวจสอบระดับน้ำมันเชื้อเพลิง ตรวจสอบให้ แน่ใจว่าไม่มีน้ำมันเชื้อเพลิงรั่วไหล

คำเตือน: อ่านและทำความเข้าใจบทด้านความ ปลอดภัยก่อนดำเนินการ การใช้เชื้อเพลิง น้ำมันเบนซิน น้ำมันเครื่องสองจังหวะ คำเตือน: ผลิตภัณฑ์นี้มีเครื่องยนต์สองจังหวะ ใช้ ส่วนผสมของน้ำมันเบนซินและน้ำมันเครื่องสอง จังหวะ ตรวจสอบให้แน่ใจว่าใช้น้ำมันในปริมาณที่ ถูกต้องในส่วนผสม อัตราส่วนน้ำมันเบนซินและ น้ำมันที่ไม่ถูกต้องอาจทำให้เครื่องยนต์เสียหายได้ คำเตือน: อย่าใช้น้ำมันเบนซินที่มีค่าออกเทนน้อย กว่า 90 RON (87 AKI) ซึ่งอาจทำให้ผลิตภัณฑ์เสีย

คำเตือน: ห้ามใช้น้ำมันเบนซินที่มีความเข้มข้นของ เอทานอลมากกว่า 10% (E10) ซึ่งอาจทำให้ ผลิตภัณฑ์เสียหายได้ คำเตือน: ห้ามใช้น้ำมันเบนซินที่มีสารตะกั่ว ซึ่งอาจ ทำให้ผลิตภัณฑ์เสียหายได้

การติดตั้งผลิตภัณฑ์ การติดตั้งท่อดูด ในการเติมน้ำใส่ผลิตภัณฑ์ ในการผสมน้ำมัน ในการเติมน้ำมันเชื้อเพลิง หมายเหตุ: ใช้ถังเชื้อเพลิงที่สะอาดเสมอเมื่อคุณผสมเชื้อ เพลิง อย่าใช้ส่วนผสมของเชื้อเพลิงที่ทำเกิน 30 วัน

1. เติมน้ำมันเบนซินครึ่งหนึ่ง

2. ใส่น้ำมันเครื่องทั้งหมด

3. เขย่าส่วนผสมเชื้อเพลิงให้เข้ากัน

4. เพิ่มน้ำมันเบนซินอีกครึ่งหนึ่งที่เหลือ

5. เขย่าส่วนผสมเชื้อเพลิงอีกครั้งเพื่อผสม

6. เติมลงในถังน้ำมัน

1. ตรวจสอบให้แน่ใจว่าส่วนผสมของเชื้อเพลิงนั้นถูกต้อง

และอยู่ในถังเชื้อเพลิงที่มีวาล์วป้องกันการรั่วไหล

2. หากน้ำมันเชื้อเพลิงอยู่บนภาชนะ ให้นำเชื้อเพลิงที่ไม่

ต้องการออกแล้วปล่อยให้ภาชนะแห้ง

3. ตรวจสอบให้แน่ใจว่าบริเวณใกล้ฝาถังน้ำมันเชื้อเพลิง

5. เขย่าถังเชื้อเพลิงก่อนเติมส่วนผสมเชื้อเพลิงลงในถังเชื้อ

6. ใส่ฝาถังน้ำมันกลับเข้าที่

1. วางผลิตภัณฑ์บนพื้นที่มั่นคงและราบเรียบใกล้กับ

2. ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์มีพื้นที่ว่างอย่างน้อย 1

3. ตรวจสอบให้แน่ใจว่าไม่มีวัตถุไวไฟอยู่ใกล้เครื่องยนต์

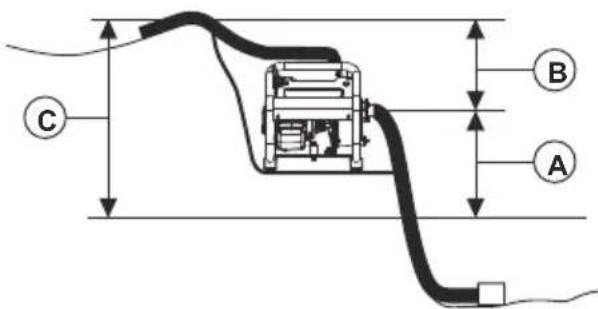

4. ตรวจสอบให้แน่ใจว่าระดับความแตกต่างของท่อดูด

(A) มีค่าต่ำที่สุดสำหรับการทำงาน ระดับความแตกต่าง ของท่อดูดต้องไม่เกิน 7.5 ม./25 ฟุตหมายเหตุ:

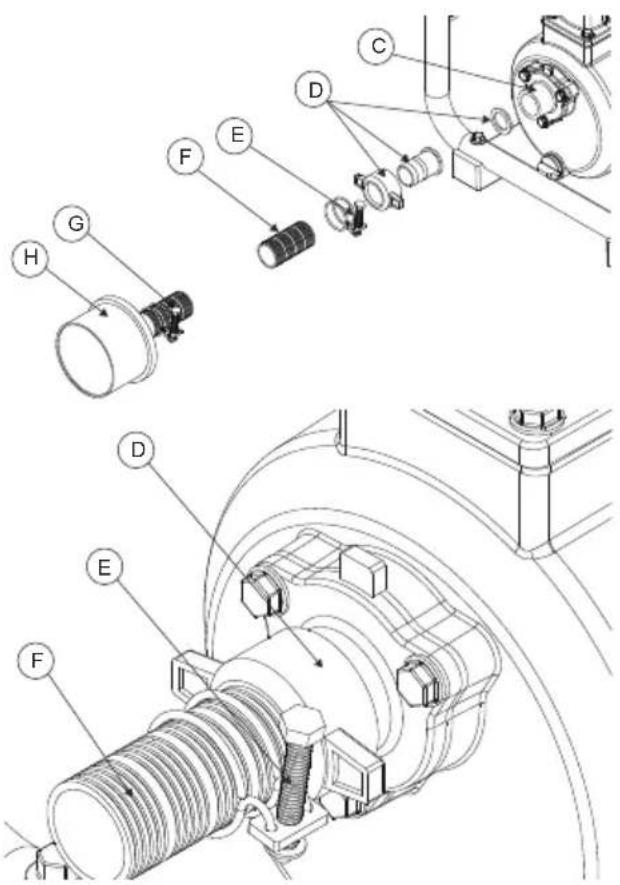

1. ติดขั้วต่อท่อ (D) เข้ากับท่อดูด (F) ด้วยแคลมป์รัดท่อ

(E) ตรวจสอบให้แน่ใจว่าแหวนรองสำหรับขั้วต่อท่ออยู่ใน

2. ติดตั้งตัวกรอง (H) ที่ปลายท่อดูดด้วยแคลมป์รัดท่อ (G)

3. ขันขั้วต่อท่อบนช่องดูดของปั๊ม (C) ให้แน่น

2. เติมน้ำที่พื้นผิวด้านล่างของช่องระบาย (B)

หมายเหตุ: ความแตกต่างของระดับสำหรับท่อระบาย (B) อาจมากกว่านี้ได้หากจำเป็น แต่ความแตกต่างของระดับ รวมที่ต่ำกว่า (C) ให้ผลลัพธ์ที่ดีที่สุด ก่อนดำเนินการจำเป็นต้องเติมน้ำลงในผลิตภัณฑ์เพื่อ ป้องกันความเสียหายต่อผลิตภัณฑ์

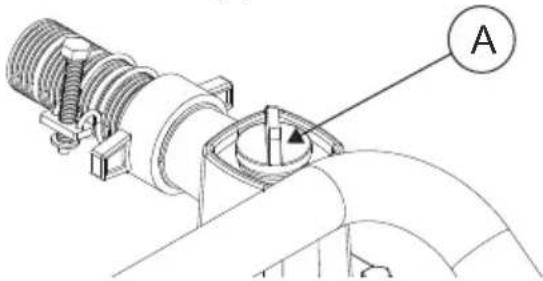

1. ถอดฝาปิดช่องปั๊ม (A) ออกจากห้องปั๊ม

3. ติดตั้งและขันฝาห้องปั๊มให้แน่น

B95 เพื่อสตาร์ทและหยุด ก่อนสตาร์ทเครื่องยนต์ ในการสตาร์ทเครื่องขณะเครื่องเย็น กดล้างแอร์สิบครั้ง ในการดับเครื่องยนต์ เพื่อติดตั้งท่อระบาย

2. ย้ายก้านโช๊คไปที่ตำแหน่งโช้ค

3. ดึงเชือกสตาร์ทออกช้าๆ จนกว่าคุณจะรู้สึกถึงแรงต้าน

ดึงเชือกสตาร์ทอย่างรวดเร็วและแรง ทำต่อไปเรื่อย ๆ จนกว่าคุณจะได้ยินการสตาร์ทเครื่องยนต์

4. ตั้งคันโช้คไปที่ตำแหน่งวิ่ง จากนั้นดึงเชือกสตาร์ทจน

กระทั่งสตาร์ทเครื่องยนต์

5. ดึงคันเร่งเล็กน้อยและวิ่งด้วยความเร็วต่ำเป็นเวลา 60

วินาที เพื่อสตาร์ทเครื่องยนต์อุ่น

2. ตั้งคันโช้คไปที่ตำแหน่งวิ่ง จากนั้นดึงเชือกสตาร์ทจน

• กดสวิตช์หยุดเพื่อดับเครื่องยนต์

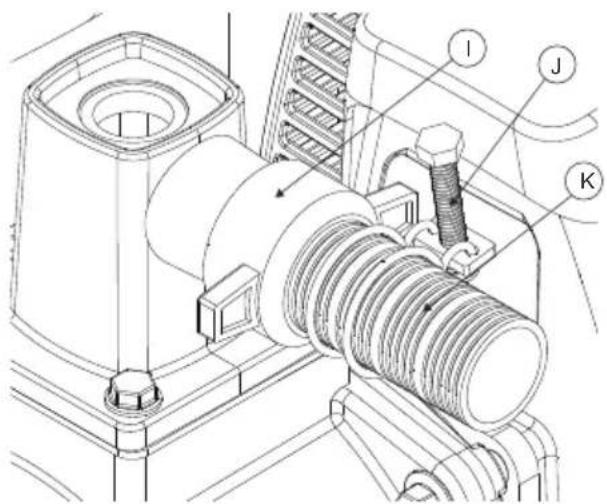

1. ติดขั้วต่อท่อ (I) เข้ากับทางออกของปั๊ม

2. ติดตั้งท่อระบาย (K) เข้ากับขั้วต่อท่อและขันแคลมป์ท่อ

(J) ให้แน่น คำเตือน: ตรวจสอบให้แน่ใจว่าคุณวางผลิตภัณฑ์บน พื้นราบ ห้ามสัมผัสฝาครอบหรือใช้ผลิตภัณฑ์ที่มีหัว เทียนชำรุด อาจทำให้ผิวหนังไหม้และทำให้เกิดไฟ ฟ้าช็อตได้หากฝาครอบหัวเทียนชำรุด คำเตือน: อย่าดึงเชือกสตาร์ทออกทั้งหมด จับที่จับ เชือกสตาร์ทเมื่อดึงออกจนสุด หมายเหตุ: อย่าบิดเชือกสตาร์ทรอบมือ

1. ตรวจสอบผลิตภัณฑ์สำหรับชิ้นส่วนที่ขาดหาย เสียหาย

2. ตรวจสอบน็อต สกรู และสลักเกลียว

3. ตรวจสอบตัวกรองอากาศ

4. ตรวจสอบเช็ควาล์วและคันเร่ง

5. ตรวจสอบสวิตช์หยุด

6. ตรวจสอบผลิตภัณฑ์สำหรับการรั่วไหลของเชื้อเพลิง

7. ตรวจสอบท่อทางเข้า ตัวกรองทางเข้า ท่อทางออก ท่อ

ส่งกลับ และท่อพ่นเพื่อการเชื่อมต่อที่ถูกต้อง

I• หลังจากการทำงานทุกๆ 25 ชั่วโมง โปรดถอดฝาครอบ เครื่องฟอกอากาศออกและตรวจสอบเครื่องฟอกอากาศ หากสกปรกเกินไป ให้ล้างด้วยน้ำอุ่นที่มีสารซักฟอกที่ เป็นกลาง และใส่กลับคืนสู่ตำแหน่งเดิมหลังจากที่ทำให้ แห้งอย่างทั่วถึง

• หากเครื่องฟอกอากาศบิดเบี้ยวหรือเสียหาย โปรดเปลี่ยน

• หากเครื่องฟอกอากาศถูกปิดกั้น ประสิทธิภาพของ เครื่องยนต์จะลดลง นอกจากนี้ ภายในเครื่องยนต์จะเกิด การสึกหรอผิดปกติหากใช้งานโดยไม่มีตัวกรอง หรือหาก ใช้งานต่อเนื่องกับตัวกรองที่บิดเบี้ยวหรือเสียหาย

• หลังจากการทำงานทุกๆ 25 ชั่วโมง ให้ล้างถังน้ำมันเชื้อ เพลิง ถอดไส้กรองน้ำมันเชื้อเพลิงออกจากถัง และขจัดสิ่ง สกปรกทั้งหมด หากแผ่นกรองอุดตันเกินไป โปรดเปลี่ยน แผ่นกรองใหม่

• หากไส้กรองน้ำมันเชื้อเพลิงอุดตัน ความเร็วของ เครื่องยนต์อาจถูกจำกัดหรือความเร็วอาจผันผวน

• หากเครื่องยนต์ทำงานโดยไม่มีไส้กรองน้ำมันเชื้อเพลิง สิ่ง สกปรกจะสะสมอยู่ในคาร์บูเรเตอร์และทำให้เครื่องทำงาน

ทำตามขั้นตอนทุก ๆ 100 ชั่วโมงของการใช้าน:

1. ถอดท่อไอเสีย สอดไขควงเข้าไปในช่องระบายอากาศ

และเช็ดคราบคาร์บอนที่สะสมอยู่ออก เช็ดคราบคาร์บอนที่ สะสมในช่องท่อไอเสียของท่อไอเสียและช่องไอเสียของ กระบอกสูบออกไปพร้อมกัน

2. ขันสกรู สลักเกลียว และอุปกรณ์ทั้งหมดให้แน่น

3. ตรวจสอบและเช็ดออกว่ามีน้ำมันหรือจาระบีหลงเหลือ

ระหว่างผ้าคลัตช์และดรัมด้วยน้ำมันเบนซินไร้น้ำมันและไร้ สารตะกั่วหรือไม่

• เมื่อตรวจสอบผลิตภัณฑ์ให้แน่ใจว่าอยู่ในสภาพดีก่อนใช้ งาน ให้ตรวจสอบบริเวณรอบๆ ท่อไอเสียและถอดไม้เท้า ที่ติดอยู่ออก เผื่อในกรณีที่ท่อไอเสียร้อนจัด หรือแม้กระทั่ง เครื่องยนต์ติดไฟได้

• ตรวจสอบช่องระบายอากาศไอดีและพื้นที่รอบ ๆ ครีบ ระบายความร้อนของกระบอกสูบสำหรับการอุดตันทุกๆ 25 ชั่วโมงของการใช้งาน ในกรณีที่เครื่องยนต์ร้อนจัด หรือแม้กระทั่งสินค้ามีปัญหา

• โปรดทราบว่าจำเป็นต้องถอดฝาครอบด้านบนและฝาครอบ ด้านล่างออกเพื่อให้สามารถดูส่วนบนของกระบอกสูบได้

• แม้ว่าเครื่องยนต์จะได้รับการปรับก่อนออกจากโรงงาน แต่อาจต้องมีการปรับหรือบำรุงรักษาหลังจากใช้งานซ้ำๆ โปรดปรึกษาซัพพลายเออร์ดั้งเดิมเกี่ยวกับการตรวจสอบ และบำรุงรักษานอกเหนือจากที่แสดงด้านล่าง

• ห้ามสัมผัสหัวเทียนด้วยมือเปล่าทันทีหลังการใช้งาน เนื่องจากมีความเสี่ยงที่จะเกิดการไหม้เนื่องจากอุณหภูมิ

• หลังจากการทำงานทุกๆ 25 ชั่วโมง ให้ถอดหัวเทียนและ ขจัดสิ่งสกปรกออกจากอิเล็กโทรดด้วยแปรงลวดหรือสิ่งที่ คล้ายคลึงกัน

• ช่องว่างอิเล็กโทรดที่ถูกต้องคือ 0.6 ถึง 0.7 มม.

• เมื่อเปลี่ยนปลั๊ก โปรดใช้รายการที่กำหนด

• หากดูดซับน้ำมันเชื้อเพลิงมากเกินไปหรือใช้น้ำมันที่มี คุณภาพต่ำ อิเล็กโทรดหัวเทียนจะสกปรก ทำให้เครื่องยนต์ สตาร์ทยากขึ้น

• โปรดทราบว่าการใช้หัวเทียนนอกเหนือจากที่กำหนดไว้ อาจส่งผลให้เครื่องยนต์ทำงานไม่ถูกต้อง หรือเครื่องยนต์ ร้อนจัดและเสียหาย ตรวจเช็คเครื่องฟอกอากาศ ตรวจเช็คกรองน้ำมันเชื้อเพลิง ในการตรวจเช็คท่อไอเสีย ในการตรวจเช็คระบบระบายความร้อน ในการปรับความเร็วรอบเครื่องยนต์ ในการตรวจเช็คหัวเทียน คำเตือน: อ่านและทำความเข้าใจบทด้านความ ปลอดภัยก่อนที่คุณจะทำความสะอาด ซ่อมแซม หรือ บำรุงรักษาผลิตภัณฑ์ การบำรุงรักษา แรงบิดเครื่อง: 14.7 ถึง 21.6 N.m. (150 ถึง 220 kgf-cm) คำเตือน: ตรวจสอบท่อไอเสียเป็นระยะเพื่อหาตัวยึด หลวม ความเสียหายหรือการกัดกร่อน หากพบร่อง รอยการรั่วของท่อไอเสีย ให้หยุดใช้เครื่องและนำ เครื่องเข้าซ่อมทันที โปรดทราบว่าการไม่ทำเช่นนั้น อาจส่งผลให้เครื่องยนต์ติดไฟได้ คำเตือน: ห้ามสัมผัสกระบอกสูบ ท่อไอเสียหรือหัว เทียนด้วยมือเปล่าทันทีหลังจากดับเครื่องยนต์ เครื่องยนต์อาจร้อนจัดเมื่อใช้งาน และการทำเช่น นั้นอาจส่งผลให้เกิดการไหม้อย่างรุนแรง

• ในการติดตั้งหัวเทียน ก่อนอื่นให้หมุนปลั๊กจนแน่น แล้ว ขันให้แน่นอีกหนึ่งในสี่ส่วนด้วยประแจกระบอก 96• หากเครื่องยนต์ดับหรือปั๊มยังคงทำงานที่ความเร็วรอบ เดินเบาโดยที่คันเร่งที่ตำแหน่งเต่า ให้ปรับความเร็วรอบ เครื่องยนต์ด้วยสกรูปรับความเร็วรอบเดินเบาทางด้านซ้าย

ตารางการบำรุงรักษา เพื่อปรับความเร็วรอบเดินเบา หมายเหตุ: อุ่นเครื่องเครื่องยนต์ก่อนปรับความเร็วรอบเดิน

ตรวจสอบสกรู/น็อต/สลักเกลียวทั้งหมด ตรวจสอบท่อและข้อต่อ ทำความสะอาดสิ่งสกปรกต่างๆ ตรวจสอบและทำความสะอาดถังน้ำมันเชื้อ

ตรวจสอบและทำความสะอาดไส้กรอง น้ำมันเชื้อเพลิง ตรวจสอบและทำความสะอาดเครื่องฟอก

ล้างถังน้ำมัน ทำความสะอาดหรือปรับช่องว่างหัวเทียน

ตรวจสอบให้แน่ใจว่าช่องว่างคือ 0.6-0.7 มม. (.025 นิ้ว) เปลี่ยนถ้า

ตรวจสอบท่อไอเสียเพื่อหาความเสียหาย ตรวจสอบใบพัดและระยะห่างของใบพัด ตรวจสอบวาล์วทางเข้าของปั๊ม เปลี่ยนถ้าจำเป็น ทำความสะอาดท่อไอเสียและพอร์ตไอเสีย ของกระบอกสูบ ทำความสะอาดครีบกระบอกสูบและพัดลม ระบายความร้อนอากาศเข้า ตรวจสอบการทำงานของคันเร่งและ

ขันให้แน่นหรือเปลี่ยนหากจำเป็น ไม่รวมสกรูปรับ

ตรวจสอบให้แน่ใจว่าคุณปฏิบัติตามกำหนดการบำรุงรักษา ช่วงเวลาคำนวณจากการใช้ผลิตภัณฑ์ในแต่ละวัน ช่วงเวลาจะ แตกต่างกันหากคุณไม่ได้ใช้ผลิตภัณฑ์ในแต่ละวัน บำรุงรักษาตามที่กำหนดไว้ในคู่มือนี้เท่านั้น พูดคุยกับศูนย์บริการที่ได้รับ อนุมัติเกี่ยวกับงานบำรุงรักษาอื่นๆ ที่ไม่พบในคู่มือนี้

ขั้นตอนการบำรุงรักษา ตรวจสอบความเสียหาย การรั่วซึม หรือ การรั่วไหลของทั้งยูนิต ตรวจสอบทั้งหมด ที่ยึดทั้งหมดที่เข้าถึงได้ ขันให้แน่นหรือเปลี่ยนถ้าจำเป็น

รายสัปดาห์ รายเดือน หมายเหตุ ของคาร์บูเรเตอร์ ในการหมุนสกรูปรับรอบเดินเบา:

• ทวนเข็มนาฬิกาเพื่อลดความเร็วของเครื่องยนต์

• ตามเข็มนาฬิกาเพื่อเพิ่มความเร็วของเครื่องยนต์การแก้ไขปัญหา การแก้ไขปัญหา

ปัญหา สาเหตุที่เป็นไปได้ การแก้ไข เครื่องยนต์สตาร์ทไม่

ขั้วอิเล็กโทรดหัวเทียนเปียกหรือ เปรอะเปื้อน ทำความสะอาดหรือเปลี่ยนหัวเทียน เปลี่ยนหัวเทียน เครื่องยนต์ข้อเหวี่ยงแบบเปิดเค้นและเค้นเต็มที่เพื่อล้าง น้ำมันเชื้อเพลิงส่วนเกิน ถ่ายและเปลี่ยนด้วยส่วนผสมของเชื้อเพลิง /น้ำมันที่ถูกต้อง เติมเชื้อเพลิงด้วยส่วนผสมของเชื้อเพลิง/น้ำมันที่ถูกต้อง ทำความสะอาดและหล่อลื่นเครื่องฟอกอากาศ ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ถ่ายและเปลี่ยนด้วยส่วนผสมของเชื้อเพลิง /น้ำมันที่ถูกต้อง ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ทำงานอย่างถูกต้อง - อย่าโอเวอร์โหลด สตาร์ทเครื่องยนต์ใหม่ ทำความสะอาดหัวเทียนหรือเปลี่ยน ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

เติมเชื้อเพลิงด้วยส่วนผสมของเชื้อเพลิง/น้ำมันที่ถูกต้อง ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ติดสายหยุดเพื่อสลับ ขันสกรูยึดเครื่องยนต์และ/หรือปั๊มให้แน่น ขันคลิปสายยางให้แน่นหรือเปลี่ยนใหม่หากชำรุด ติดต่อศูนย์บริการหรือดูตัวแทนจำหน่ายที่ได้รับ

ฉนวนหัวเทียนแตก เครื่องยนต์น้ำท่วม น้ำมันเชื้อเพลิงไม่ถูกต้องหรือเสื่อมสภาพ ถ่ายและเปลี่ยนด้วยส่วนผสมของเชื้อ เพลิง/น้ำมันที่ถูกต้อง เครื่องฟอกอากาศอุดตัน ท่อน้ำมัน/ทางเดินอุดตัน คาร์บอนสะสมในท่อไอเสีย ใช้น้ำมันเชื้อเพลิงไม่ถูกต้องหรือ

เครื่องทำงานหนักเกินไป สวิตช์ถูกกระแทก การลัดวงจรของหัวเทียน ก้านสูบมีรอยขีดข่วน ถังน้ำมันว่างเปล่า คาร์บูเรเตอร์หรือถังน้ำมันอุดตัน หยุดสายไฟที่ตัดการเชื่อมต่อจาก

เครื่องยนต์ร้อนจัด เครื่องยนต์และ/หรือที่ยึดปั๊มหลวม ที่ข้อต่อท่อมีรอยรั่ว พลังงานไม่เพียงพอ เครื่องยนต์ดับระหว่าง

เครื่องยนต์ดับยาก ตัวเครื่องหลัก 98การขนส่ง

การขนส่งและการจัดเก็บ

คำเตือน: เมื่อระบายน้ำมันเชื้อเพลิงโปรดระวังอย่า ให้หกเลอะเทอะ ถ้าน้ำมันหก เช็ดออกให้หมด นอกจากนี้ โปรดปิดฝาภาชนะจัดเก็บให้แน่น คำเตือน: หากน้ำมันเชื้อเพลิงเหลืออยู่ใน เครื่องยนต์เป็นระยะเวลานาน ด้านในของ คาร์บูเรเตอร์อาจอุดตันและทำให้เครื่องยนต์สตาร์ท ผิดปกติและกำลังส่งออกไม่เพียงพอ หากยังคงประสบปัญหาในการทำงาน โปรดติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาตหรือศูนย์บริการที่ใกล้ที่สุด

• เก็บผลิตภัณฑ์และอุปกรณ์ให้ปลอดภัยและในบริเวณที่ แห้งและเย็นจัดระหว่างการขนส่ง เพื่อป้องกันความเสียหาย และอุบัติเหตุ

• ล้างน้ำมันเชื้อเพลิงและทำความสะอาดผลิตภัณฑ์

• เปลี่ยนหรือซ่อมแซมส่วนประกอบที่เสียหาย

• ใช้ฝาครอบป้องกันที่ถูกต้องกับผลิตภัณฑ์ที่ไม่เก็บ

• เก็บผลิตภัณฑ์ให้แน่นระหว่างการขนส่ง

• เมื่อเสร็จสิ้นขั้นตอนการทำงานทั้งหมดโดยไม่มีแผนจะ ใช้ผลิตภัณฑ์อีกครั้งเป็นระยะเวลานาน โปรดดำเนินการ ดูแลก่อนการจัดเก็บต่อไปนี้เพื่อป้องกันปัญหาที่เกิดจาก การเปลี่ยนแปลงของเวลาที่ผ่านไป

1. ทำความสะอาดตัวกรองการดูดและเช็ดสิ่งที่ไม่ต้องการ

2. ขจัดสิ่งสกปรกออกจากผลิตภัณฑ์และตรวจดูว่ามีความ

เสียหายหรือหลวมหรือไม่ หากพบความผิดปกติ ให้แก้ไขให้ ถูกต้องเพื่อเตรียมใช้งานเครื่องในอนาคต

3. ระบายถังน้ำมันเชื้อเพลิง

4. สตาร์ทเครื่องยนต์และปล่อยทิ้งไว้ที่ความเร็วรอบเดินเบา

จนกว่าเชื้อเพลิงในคาร์บูเรเตอร์จะหมดและเครื่องยนต์หยุด นิ่งโดยธรรมชาติ

5. ถอดหัวเทียนและหยดน้ำมัน 2 จังหวะ (1 ถึง 2 ซีซี) ลง

ในเครื่องยนต์ หลังจากดึงเชือกสตาร์ท 2 หรือ 3 ครั้งแล้ว ให้คืนหัวเทียนไปที่ตำแหน่งเดิมและหยุดในตำแหน่งที่บีบ

6. หลังจากหยอดน้ำมันไกคันเร่งและชิ้นส่วนโลหะอื่นๆ ด้วย

น้ำมันป้องกันการกัดกร่อน ให้คลุมผลิตภัณฑ์และเก็บในที่ ร่มในตำแหน่งที่มีความชื้นต่ำ ทำความสะอาดอุปกรณ์สำหรับกรอง เปลี่ยนอุปกรณ์สำหรับกรอง เปลี่ยนและเลือกท่ออ่อนที่ถูกต้องสำหรับการใช้งาน เปลี่ยนตำแหน่งของผลิตภัณฑ์และ/หรือท่อยาง เลือกสายยางให้ถูกต้องสำหรับการใช้งาน เติมน้ำที่พื้นผิวด้านล่างของช่องระบายออก เปลี่ยนท่อดูด ใส่อุปกรณ์สำหรับกรองลงในน้ำจนสุด เปลี่ยนแหวนรองซีลหากชำรุด ขันขั้วต่อท่อและแคลมป์

อุปกรณ์สำหรับกรองอุดตัน อุปกรณ์สำหรับกรองได้รับความเสีย

ท่อชำรุดหรือยาวเกินไป ระดับความแตกต่างของสายยางสูง

ท่อมีเส้นผ่านศูนย์กลางไม่ถูกต้อง ไม่มีน้ำในห้องปั๊ม ท่อดูดเสียหาย อุปกรณ์สำหรับกรองอยู่เหนือผิวน้ำ มีการรั่วไหลของอากาศที่ขั้วต่อท่อ ไม่มีแรงดันน้ำออกหรือ ลดลงข้อมูลทางเทคนิค ข้อมูลทางเทคนิค

ประเภทใบพัด ข้อต่อท่อดูด ข้อต่อท่อระบาย ยกหัวดูดสูงสุด 8 ม. ยกหัวดูดรวม 32 ม. อัตราการไหล 110 ลิตร/นาที

ความจุเครื่องยนต์ (ซีซี) กำลัง/ความเร็วสูงสุด (กิโลวัตต์/รอบต่อนาที) ความเร็วในการทำงานของเครื่องยนต์ (รอบต่อนาที) ความเร็วรอบเดินเบา (รอบต่อนาที) ประเภทเชื้อเพลิง น้ำมันเครื่อง อัตราส่วนผสม

ปั้มแรงเหวี่ยง เส้นผ่านศูนย์กลาง 70 มม. - เหล็กหล่อ 25 มม.（1''） 25 มม.（1''） เครื่องยนต์เบนซิน 2 จังหวะ สูบเดี่ยว ระบายความร้อน

0.75/7000 7000±500 3000±200 น้ำมันเบนซิน/น้ำมันผสม น้ำมัน 2 จังหวะ 25:1,50:1(เฉพาะน้ำมัน Husqvarna แท้เท่านั้น)

เครื่องยนต์ น้ำหนักสุทธิ / น้ำหนักรวม (กก.) ขนาดภายนอกของตัวเครื่องหลัก (มม.) ย*ก*ส ความจุถังน้ำมัน (L)
