HƯỚNG DẪN NGƯỜI DÙNG W25PEN HUSQVARNA

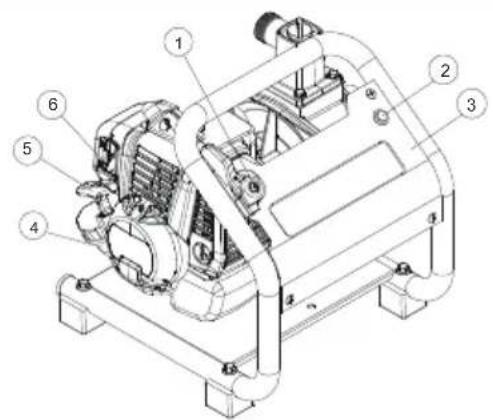

3. Tấm chắn phía trước

6. Cần điều khiển bướm gió

9. Nắp bịt lỗ thoát nước bơm

12. Nắp bịt buồng bơm

13. Can trộn dầu nhiên liệu

14. Sổ tay hướng dẫn vận hành

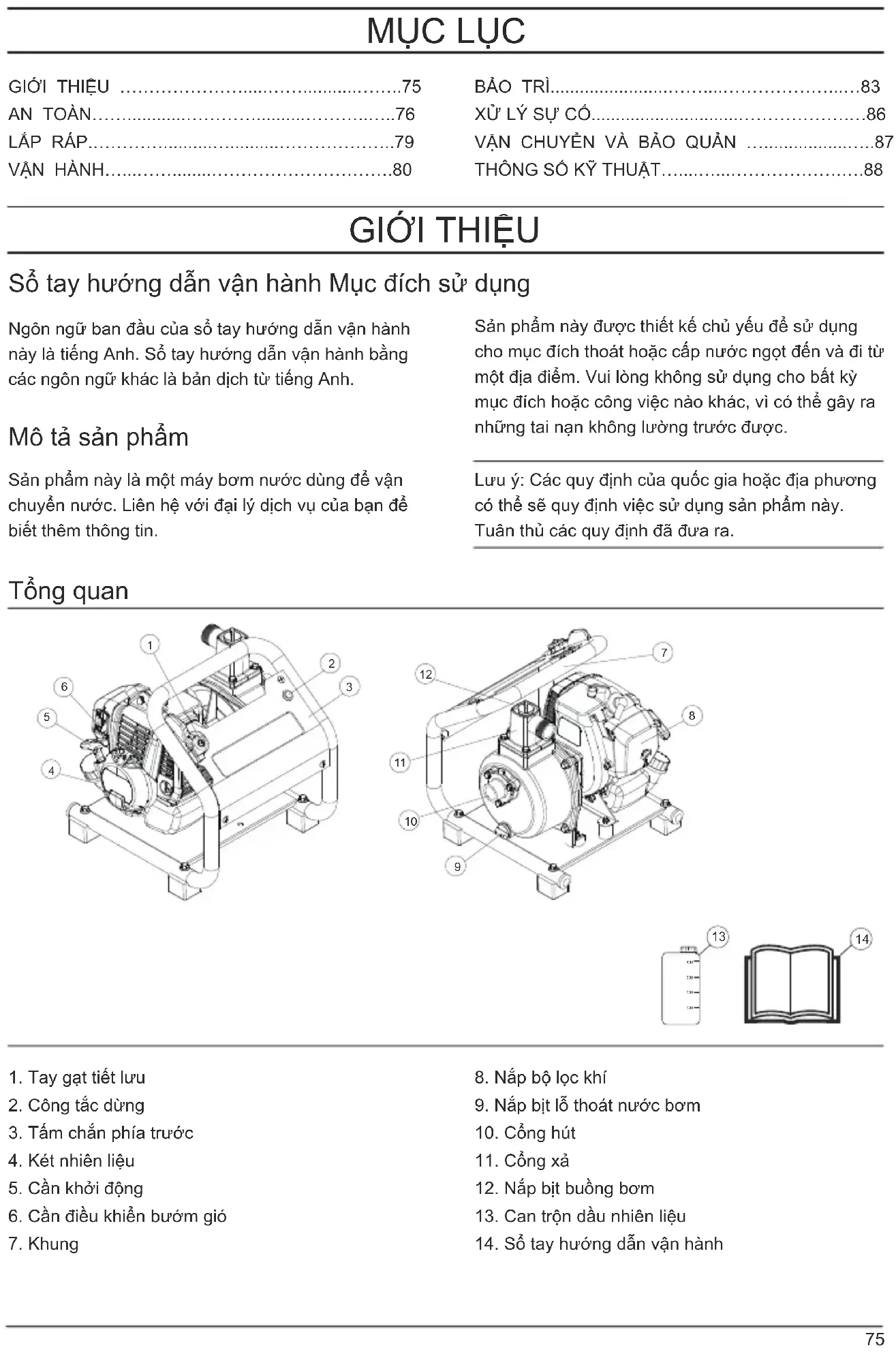

Sổ tay hướng dẫn vận hành Mục đích sử dụng Mô tả sản phẩm Tổng quan Ngôn ngữ ban đầu của sổ tay hướng dẫn vận hành này là tiếng Anh. Sổ tay hướng dẫn vận hành bằng các ngôn ngữ khác là bản dịch từ tiếng Anh. Sản phẩm này được thiết kế chủ yếu để sử dụng cho mục đích thoát hoặc cấp nước ngọt đến và đi từ một địa điểm. Vui lòng không sử dụng cho bất kỳ mục đích hoặc công việc nào khác, vì có thể gây ra những tai nạn không lường trước được. Sản phẩm này là một máy bơm nước dùng để vận chuyển nước. Liên hệ với đại lý dịch vụ của bạn để biết thêm thông tin. Lưu ý: Các quy định của quốc gia hoặc địa phương có thể sẽ quy định việc sử dụng sản phẩm này. Tuân thủ các quy định đã đưa ra.

8Các ký hiệu trên sản phẩm Các định nghĩa an toàn Hướng dẫn an toàn chung Trách nhiệm sản phẩm Bề mặt nóng Cổng tiếp xăng hỗn hợp (MIX GASO-LINE) Chiều đóng bướm gió Chiều mở bướm gió Bộ phận mồi Tốc độ thấp Tốc độ cao

Các định nghĩa dưới đây chỉ ra mức độ nghiêm trọng của từng từ tín hiệu. Lưu ý: Những ký hiệu/nhãn khác trên sản phẩm nói đến các yêu cầu chứng nhận cho các lĩnh vực thương mại khác. Theo luật trách nhiệm sản phẩm, chúng tôi không chịu trách nhiệm cho những thiệt hại mà sản phẩm của chúng tôi gây ra nếu:

• sản phẩm được sửa chữa không đúng cách.

• sản phẩm được sửa chữa bằng phụ tùng không phải của nhà sản xuất hoặc không được nhà sản xuất chấp thuận

• sản phẩm có phụ kiện không phải của nhà sản xuất hoặc không được nhà sản xuất chấp thuận.

• sản phẩm không được sửa chữa tại trung tâm bảo hành được phê duyệt hoặc bởi chuyên gia được phê duyệt.

• Sử dụng sản phẩm đúng cách. Sử dụng không đúng cách có thể gây thương tích hoặc gây tử vong. Chỉ được sử dụng sản phẩm cho các nhiệm vụ nêu trong sổ tay hướng dẫn này. Không được sử dụng sản phẩm này cho các nhiệm vụ khác.

• Đọc, hiểu và làm theo các hướng dẫn và ký hiệu trong sổ tay hướng dẫn này. Nếu người vận hành không làm theo những hướng dẫn và ký hiệu này,

CẢNH BÁO: Thương tích cho người. THẬN TRỌNG: Hỏng hóc đối với sản phẩm. CẢNH BÁO: Trước khi sử dụng sản phẩm, cần đọc các hướng dẫn CẢNH BÁO. Lưu ý: Thông tin này giúp sản phẩm dễ sử dụng hơn. có thể sẽ gây ra thương tích, hỏng hóc hoặc tử vong.

• Đừng vứt sổ tay hướng dẫn này. Sử dụng các hướng dẫn này để lắp ráp, lắp đặt các chi tiết lắp kèm và phụ kiện, để vận hành và duy trì sản phẩm ở tình trạng tốt. Chỉ được sử dụng các chi tiết lắp kèm và phụ kiện đã được chấp thuận

• Không thể đưa ra CẢNH BÁO về mọi tình huống có thể xảy ra trong quá trình vận hành và bảo trì sản phẩm. Hãy luôn cẩn thận và dùng lý trí của mình.

• Đảm bảo các bộ phận máy không bị hư hỏng trước khi bạn sử dụng sản phẩm. Thực hiện theo kế hoạch bảo trì. Chỉ thực hiện công việc bảo trì được hướng dẫn trong sổ tay hướng dẫn này. Mọi công việc bảo trì khác phải được trung tâm bảo hành đã được phê duyệt thực hiện.

• Không vận hành hoặc bảo trì sản phẩm nếu không chắc chắn về tình hình. Liên hệ đại lý, đại lý dịch vụ hoặc trung tâm bảo hành đã được phê duyệt để biết thông tin.

• Ngắt kết nối cáp bugi trước khi lắp ráp, bảo quản hoặc bảo trì sản phẩm

• Không sử dụng sản phẩm khi nó bị thay đổi so với thông số ban đầu. Không được thay đổi bất kỳ bộ phận nào của sản phẩm khi chưa có sự chấp thuận của nhà sản xuất. Chỉ sử dụng các bộ phận được nhà sản xuất chấp thuận. Bảo trì không đúng cách có thể gây thương tích hoặc gây tử vong.

• Không được hít khói thải từ động cơ. Hít phải khói thải của động cơ trong thời gian dài có nguy cơ gây hại cho sức khỏe.

• Không khởi động sản phẩm ở trong nhà hoặc gần vật liệu dễ cháy. Khói thải này nóng và chứa tia lửa có thể gây cháy. Thiếu không khí có thể gây thương tích hoặc tử vong do ngạt thở hoặc do khí CO.

• Khi sử dụng sản phẩm này, động cơ sẽ tạo ra trường điện từ. Trường điện từ này có thể làm hỏng cho thiết bị cấy ghép y tế. Trước khi sử dụng sản phẩm, nên tham khảo ý kiến của bác sĩ và nhà sản xuất thiết bị cấy ghép y tế của bạn.

• Không để trẻ em hoặc người không biết về các hướng dẫn này được sử dụng sản phẩm này.

• Đảm bảo luôn theo dõi người bị suy giảm thể chất hoặc trí tuệ khi họ sử dụng sản phẩm. Phải luôn có một người trưởng thành phụ trách ở đó.

• Khóa sản phẩm trong khu vực mà trẻ em và những người không được phép không thể tiếp cận.

• Sản phẩm này có thể phun ra các vật thể và gây thương tích Tuân theo các hướng dẫn an toàn để giảm nguy cơ thương tích hoặc tử vong

• Không rời khỏi sản phẩm khi động cơ đang nổ máy.

• Người vận hành sản phẩm phải chịu trách nhiệm cho mọi tai nạn xảy ra.

• Trước khi sử dụng sản phẩm, đảm bảo đứng cách xa người khác hoặc động vật tối thiểu 15 m (50 ft). Đảm bảo rằng mọi người trong khu vực lân cận biết rằng bạn sẽ sử dụng sản phẩm

• Tham khảo luật quốc gia hoặc địa phương. Các luật này có thể cản trở hoặc giảm bớt hoạt động của sản phẩm trong một số điều kiện.

• Không sử dụng sản phẩm nếu đang mệt mỏi hoặc bị ảnh hưởng bởi rượu, ma túy hoặc thuốc. Chúng có thể ảnh hưởng đến tầm nhìn, sự tỉnh táo, khả năng phối hợp hoặc khả năng phán đoán của bạn.Hướng dẫn vận hành an toàn

• Sử dụng sản phẩm đúng cách. Sử dụng không đúng cách có thể gây thương tích hoặc gây tử vong. Chỉ được sử dụng sản phẩm cho các nhiệm vụ nêu trong sổ tay hướng dẫn này. Không được sử dụng sản phẩm này cho các nhiệm vụ khác.

• Đọc, hiểu và làm theo các hướng dẫn và ký hiệu trong sổ tay hướng dẫn này. Nếu người vận hành không làm theo những hướng dẫn và ký hiệu này,

có thể sẽ gây ra thương tích, hỏng hóc hoặc tử vong.

• Đừng vứt sổ tay hướng dẫn này. Sử dụng các hướng dẫn này để lắp ráp, lắp đặt các chi tiết lắp kèm và phụ kiện, để vận hành và duy trì sản phẩm ở tình trạng tốt. Chỉ được sử dụng các chi tiết lắp kèm và phụ kiện đã được chấp thuận

• Không thể đưa ra CẢNH BÁO về mọi tình huống có thể xảy ra trong quá trình vận hành và bảo trì sản phẩm. Hãy luôn cẩn thận và dùng lý trí của mình.

• Đảm bảo các bộ phận máy không bị hư hỏng trước khi bạn sử dụng sản phẩm. Thực hiện theo kế hoạch bảo trì. Chỉ thực hiện công việc bảo trì được hướng dẫn trong sổ tay hướng dẫn này. Mọi công việc bảo trì khác phải được trung tâm bảo hành đã được phê duyệt thực hiện.

• Không vận hành hoặc bảo trì sản phẩm nếu không chắc chắn về tình hình. Liên hệ đại lý, đại lý dịch vụ hoặc trung tâm bảo hành đã được phê duyệt để biết thông tin.

• Ngắt kết nối cáp bugi trước khi lắp ráp, bảo quản hoặc bảo trì sản phẩm

• Không sử dụng sản phẩm khi nó bị thay đổi so với thông số ban đầu. Không được thay đổi bất kỳ bộ phận nào của sản phẩm khi chưa có sự chấp thuận của nhà sản xuất. Chỉ sử dụng các bộ phận được nhà sản xuất chấp thuận. Bảo trì không đúng cách có thể gây thương tích hoặc gây tử vong.

• Không được hít khói thải từ động cơ. Hít phải khói thải của động cơ trong thời gian dài có nguy cơ gây hại cho sức khỏe.

• Không khởi động sản phẩm ở trong nhà hoặc gần vật liệu dễ cháy. Khói thải này nóng và chứa tia lửa có thể gây cháy. Thiếu không khí có thể gây thương tích hoặc tử vong do ngạt thở hoặc do khí CO.

• Khi sử dụng sản phẩm này, động cơ sẽ tạo ra trường điện từ. Trường điện từ này có thể làm hỏng cho thiết bị cấy ghép y tế. Trước khi sử dụng sản phẩm, nên tham khảo ý kiến của bác sĩ và nhà sản xuất thiết bị cấy ghép y tế của bạn.

• Không để trẻ em hoặc người không biết về các hướng dẫn này được sử dụng sản phẩm này.

• Đảm bảo luôn theo dõi người bị suy giảm thể chất hoặc trí tuệ khi họ sử dụng sản phẩm. Phải luôn có một người trưởng thành phụ trách ở đó.

• Khóa sản phẩm trong khu vực mà trẻ em và những người không được phép không thể tiếp cận.

• Sản phẩm này có thể phun ra các vật thể và gây thương tích Tuân theo các hướng dẫn an toàn để giảm nguy cơ thương tích hoặc tử vong

• Không rời khỏi sản phẩm khi động cơ đang nổ máy.

• Người vận hành sản phẩm phải chịu trách nhiệm cho mọi tai nạn xảy ra.

• Trước khi sử dụng sản phẩm, đảm bảo đứng cách xa người khác hoặc động vật tối thiểu 15 m (50 ft). Đảm bảo rằng mọi người trong khu vực lân cận biết rằng bạn sẽ sử dụng sản phẩm

• Tham khảo luật quốc gia hoặc địa phương. Các luật này có thể cản trở hoặc giảm bớt hoạt động của sản phẩm trong một số điều kiện.

• Không sử dụng sản phẩm nếu đang mệt mỏi hoặc bị ảnh hưởng bởi rượu, ma túy hoặc thuốc. Chúng có thể ảnh hưởng đến tầm nhìn, sự tỉnh táo, khả năng phối hợp hoặc khả năng phán đoán của bạn.

• Trước khi sử dụng, đảm bảo sản phẩm đã được lắp ráp hoàn chỉnh.

• Trước khi khởi động động cơ, đặt sản phẩm trên mặt đất bằng phẳng cách vị trí bạn đổ đầy két nhiên liệu 3 m (10 ft).

• Sản phẩm này có thể khiến vật thể văng ra, làm hỏng mắt. Khi vận hành sản phẩm, phải luôn mang bảo hộ mắt đạt chuẩn.

• Hãy cẩn thận, trẻ em có thể đến gần sản phẩm trong quá trình vận hành mà bạn không biết.

• Không vận hành sản phẩm nếu có người trong khu vực làm việc. Dừng sản phẩm nếu có người đi vào khu vực làm việc.

• Phải đảm bảo luôn kiểm soát được sản phẩm

• Không sử dụng sản phẩm nếu không được hỗ trợ trong trường hợp xảy ra tai nạn. Luôn đảm bảo người khác biết bạn sẽ vận hành sản phẩm trước khi bạn bắt đầu.

• Không xoay người cùng với sản phẩm trước khi đảm bảo không có người hoặc động vật nào ở trong khu vực an toàn

• Trước khi bắt đầu, dọn tất cả các vật liệu không mong muốn ra khỏi khu vực làm việc.

• Không sử dụng sản phẩm trong điều kiện thời tiết xấu như sương mù, mưa, gió mạnh, có nguy cơ bị sét đánh hoặc các điều kiện thời tiết khác. Thời tiết xấu có thể gây ra tình trạng nguy hiểm như bề mặt trơn trượt.

• Đảm bảo bạn có thể đi lại tự do và làm việc ở một vị trí ổn định.

• Đảm bảo rằng bạn không bị ngã khi sử dụng sản phẩm. Không nghiêng người khi bạn vận hành sản phẩm

• Sau khi động cơ dừng, không được chạm vào bánh răng côn đang nóng và có thể gây thương tích.

• Phải dừng động cơ trước khi di chuyển sản phẩm.Thiết bị bảo hộ cá nhân Các thiết bị bảo vệ trên sản phẩm Van một chiều và cần điều khiển van tiết lưu Công tắc dừng Nhiên liệu

• Không khởi động sản phẩm nếu có nhiên liệu hoặc dầu động cơ trên sản phẩm. Thải sạch nhiên liệu hoặc dầu không mong muốn và để sản phẩm khô.

• Nếu để nhiên liệu đổ vào quần áo, hãy thay quần áo ngay lập tức.

• Không để nhiên liệu đổ vào cơ thể, có thể gây thương tích. Nếu bị đổ nhiên liệu vào người, hãy dùng xà phòng và nước để rửa sạch.

• Không khởi động động cơ nếu bạn làm đổ dầu hoặc nhiên liệu lên sản phẩm hoặc lên cơ thể mình

• Không khởi động sản phẩm nếu động cơ bị rò rỉ. Thường xuyên kiểm tra động cơ xem có rò rỉ không.

• Cẩn thận với nhiên liệu. Nhiên liệu dễ cháy và khói dễ nổ và có thể gây thương tích hoặc tử vong.

• Không hít khói nhiên liệu, nó có thể gây thương tích. Đảm bảo rằng có đủ luồng không khí.

• Không hút thuốc gần nhiên liệu hoặc động cơ.

• Không đặt các vật thể ấm gần nhiên liệu hoặc động cơ.

• Không đổ thêm nhiên liệu khi động cơ đang nổ máy.

• Trước khi thêm nhiên liệu, đảm bảo động cơ nguội.

• Trước khi thêm nhiên liệu, từ từ mở nắp két nhiên liệu và cẩn thận xả áp.

• Không đổ thêm nhiên liệu vào động cơ ở trong nhà. Thiếu không khí có thể gây thương tích hoặc tử vong do ngạt thở hoặc do khí CO.

• Vặn nắp két nhiên liệu cẩn thận nếu không có thể xảy ra hỏa hoạn.

• Trước khi khởi động, di chuyển sản phẩm cách vị trí bạn đổ đầy két nhiên liệu 3 m (10 ft).

• Không đổ quá nhiều nhiên liệu vào két nhiên liệu.

• Đảm bảo không để xảy ra rò rỉ khi di chuyển sản phẩm hoặc bình chứa nhiên liệu.

• Đảm bảo thường xuyên bảo trì sản phẩm

• Tuổi thọ của sản phẩm tăng lên.

• Nguy cơ xảy ra tai nạn giảm đi.

• Để đại lý hoặc trung tâm bảo hành đã được phê duyệt thường xuyên kiểm tra sản phẩm để điều chỉnh hoặc sửa chữa.

• Không sử dụng sản phẩm khi thiết bị bảo vệ bị hỏng. Nếu sản phẩm bị hỏng, hãy nói chuyện với trung tâm bảo hành đã được phê duyệt.

• Trước khi khởi động động cơ, đảm bảo van một chiều ở vị trí đóng và cần điều khiển van tiết lưu ở vị trí nằm úp. Khởi động khi van một chiều đang bị kéo ra rất nguy hiểm, vì chất lỏng hóa học có thể phun ra khỏi vòi phun ngay khi động cơ khởi động.

• Khởi động động cơ. Đảm bảo động cơ dừng khi nhấn công tắc dừng.

CẢNH BÁO: Trước khi sử dụng sản phẩm, cần đọc các hướng dẫn CẢNH BÁO.

• Khi vận hành sản phẩm, phải luôn mang đúng thiết bị bảo hộ cá nhân. Thiết bị bảo hộ cá nhân không loại bỏ nguy cơ thương tích. Thiết bị bảo hộ cá nhân làm giảm mức độ thương tích nếu xảy ra tai nạn.

• Khi vận hành sản phẩm, phải luôn mang bảo hộ mắt đạt chuẩn.

• Không sử dụng sản phẩm khi đang chân trần hoặc giày hở. Luôn sử dụng ủng chống trượt hạng nặng

• Nếu cần, hãy mang găng tay bảo hộ đạt chuẩn.

• Đội mũ bảo hiểm nếu có thể có vật rơi vào đầu bạn.

• Khi vận hành sản phẩm, phải luôn mang bảo hộ tai đạt chuẩn. Tiếng ồn trong thời gian dài có thể gây giảm thính lực do tiếng ồn.

• Đảm bảo bố trí một bộ dụng cụ sơ cứu gần đó.

• Không đặt sản phẩm hoặc bình chứa nhiên liệu ở nơi có ngọn lửa trần, tia lửa hoặc đèn đánh lửa. Đảm bảo không có ngọn lửa trong khu vực kho chứa.

• Chỉ sử dụng các bình chứa đạt chuẩn khi di chuyển nhiên liệu hoặc đưa nhiên liệu vào kho chứa

• Vệ sinh sản phẩm và đổ hết nhiên liệu trước khi bảo quản lâu ngày. Tuân thủ luật định của địa phương về nơi thải bỏ nhiên liệu.

• Tháo cáp bugi trước khi đưa sản phẩm vào kho chứa để đảm bảo động cơ không vô tình bị nổ máy.Hướng dẫn bảo trì an toàn

• Không khởi động sản phẩm nếu có nhiên liệu hoặc dầu động cơ trên sản phẩm. Thải sạch nhiên liệu hoặc dầu không mong muốn và để sản phẩm khô.

• Nếu để nhiên liệu đổ vào quần áo, hãy thay quần áo ngay lập tức.

• Không để nhiên liệu đổ vào cơ thể, có thể gây thương tích. Nếu bị đổ nhiên liệu vào người, hãy dùng xà phòng và nước để rửa sạch.

• Không khởi động động cơ nếu bạn làm đổ dầu hoặc nhiên liệu lên sản phẩm hoặc lên cơ thể mình

• Không khởi động sản phẩm nếu động cơ bị rò rỉ. Thường xuyên kiểm tra động cơ xem có rò rỉ không.

• Cẩn thận với nhiên liệu. Nhiên liệu dễ cháy và khói dễ nổ và có thể gây thương tích hoặc tử vong.

• Không hít khói nhiên liệu, nó có thể gây thương tích. Đảm bảo rằng có đủ luồng không khí.

• Không hút thuốc gần nhiên liệu hoặc động cơ.

• Không đặt các vật thể ấm gần nhiên liệu hoặc động cơ.

• Không đổ thêm nhiên liệu khi động cơ đang nổ máy.

• Trước khi thêm nhiên liệu, đảm bảo động cơ nguội.

• Trước khi thêm nhiên liệu, từ từ mở nắp két nhiên liệu và cẩn thận xả áp.

• Không đổ thêm nhiên liệu vào động cơ ở trong nhà. Thiếu không khí có thể gây thương tích hoặc tử vong do ngạt thở hoặc do khí CO.

• Vặn nắp két nhiên liệu cẩn thận nếu không có thể xảy ra hỏa hoạn.

• Trước khi khởi động, di chuyển sản phẩm cách vị trí bạn đổ đầy két nhiên liệu 3 m (10 ft).

• Không đổ quá nhiều nhiên liệu vào két nhiên liệu.

• Đảm bảo không để xảy ra rò rỉ khi di chuyển sản phẩm hoặc bình chứa nhiên liệu.

• Để duy trì các chức năng của sản phẩm, hãy thường xuyên tiến hành các kiểm tra bảo trì được liệt kê trong Sổ tay hướng dẫn này. Vui lòng tham khảo ý kiến nhà cung cấp sản phẩm đã được phê duyệt hoặc đại lý sản phẩm Husqvarna gần nhất nếu cần bảo trì hoặc thay thế phụ tùng nhưng không được liệt kê trong Sổ tay hướng dẫn này.

• Không được để động cơ hoạt động khi đang tiến hành kiểm tra hoặc bảo trì.

• Không được sửa đổi sản phẩm hoặc tháo rời động cơ. Việc này có thể dẫn đến hỏng máy và tai nạn nghiêm trọng trong quá trình vận hành.

• Không chạm tay trần vào bộ giảm thanh hoặc bugi ngay sau khi dừng động cơ, vì nhiệt độ cao có thể gây bỏng.

• Về phụ tùng thay thế, vui lòng sử dụng các phụ tùng chính hãng của Husqvarna hoặc nhãn hiệu do Husqvarna chỉ định.

• Sử dụng ống mềm và đầu nối ống với một kẹp ống đi kèm

• Đảm bảo không để các ống mềm bị nén trong quá trình hoạt động Ống mềm phải có kết cấu chắc chắn.

• Đảm bảo các ống mềm này được bịt kín hoàn toàn và trên ống không có lỗ nào.

• Đảm bảo ống hút khớp với kích thước của cổng hút. Để biết thông tin về kích thước ống tối thiểu, hãy tham khảo Thông số kỹ thuật ở trang 13.

• Đảm bảo ống hút không quá dài khi vận hành để duy trì được kết quả tốt nhất. Tuân thủ hướng dẫn lắp đặt sản phẩm. Tham khảo phần Lắp đặt ở trang 7.

• Chọn ống xả ngắn có đường kính lớn để đạt hiệu quả tốt nhất.

• Không đặt sản phẩm hoặc bình chứa nhiên liệu ở nơi có ngọn lửa trần, tia lửa hoặc đèn đánh lửa. Đảm bảo không có ngọn lửa trong khu vực kho chứa.

• Chỉ sử dụng các bình chứa đạt chuẩn khi di chuyển nhiên liệu hoặc đưa nhiên liệu vào kho chứa

• Vệ sinh sản phẩm và đổ hết nhiên liệu trước khi bảo quản lâu ngày. Tuân thủ luật định của địa phương về nơi thải bỏ nhiên liệu.

• Tháo cáp bugi trước khi đưa sản phẩm vào kho chứa để đảm bảo động cơ không vô tình bị nổ máy. 79• Luôn sử dụng xăng không chì mới có chỉ số octan tối thiểu là 90 RON (87 AKI) và có nồng độ etanol dưới 10% (E10).

• Sử dụng xăng có chỉ số octan cao hơn nếu thường xuyên sử dụng sản phẩm ở tốc độ động cơ cao liên tục.

• Luôn sử dụng hỗn hợp dầu/xăng không chì chất lượng tốt.

• Chỉ sử dụng dầu động cơ hai kỳ có chất lượng cao, đặc biệt là dầu động cơ hai kỳ HUSQVARNA. Chỉ sử dụng dầu của động cơ được làm mát bằng không khí.

• Tỷ lệ hỗn hợp 50:1 (2%).

• Dầu chất lượng thấp và tỷ lệ dầu/nhiên liệu cao có thể làm giảm tuổi thọ của bộ chế hòa khí

• Kiểm tra với đại lý đã được phê duyệt khi chọn dầu.

• Nếu không có sẵn dầu hai thì Husqvarna, thì có thể sử dụng dầu hai thì khác có chất lượng tốt dùng cho động cơ được làm mát bằng không khí.

• Không sử dụng dầu hai thì cho động cơ lắp ngoài được làm mát bằng nước. Dầu hai thì đôi khi được gọi là dầu ngoài.

Trước khi vận hành sản phẩm

• Đảm bảo sản phẩm được đặt trên mặt đất bằng phẳng.

• Đảm bảo rằng công tắc ON/OFF đang ở vị trí OFF.

• Kiểm tra sản phẩm xem có bị hỏng gì không.

• Dọn sạch vật liệu không mong muốn ra khỏi sản phẩm Vệ sinh xung quanh bộ giảm thanh và bộ khởi động.

• Đảm bảo tất cả các đai ốc, bu lông, vít và đầu nối ống mềm và kẹp đều được vặn chặt.

• Đảm bảo không có hư hỏng trên ống hút hoặc ống xả.

• Đảm bảo long đền bịt kín và bộ lọc trên đầu nối ống hút được lắp đúng cách và không bị hỏng

• Kiểm tra mức nhiên liệu. Đảm bảo rằng không có rò rỉ nhiên liệu.

• Kiểm tra bộ lọc khí.

CẢNH BÁO: Đọc và hiểu chương an toàn trước khi vận hành sản phẩm. Sử dụng nhiên liệu Xăng Dầu động cơ hai kỳ CẢNH BÁO: Sản phẩm này có động cơ hai kỳ. Sử dụng hỗn hợp xăng và dầu động cơ hai kỳ. Đảm bảo sử dụng đúng lượng dầu trong hỗn hợp. Tỷ lệ xăng và dầu không đúng có thể gây hỏng động cơ. THẬN TRỌNG: Không sử dụng xăng có chỉ số octan nhỏ hơn 90 RON (87 AKI). Việc này có thể làm hỏng sản phẩm. THẬN TRỌNG: Không sử dụng xăng có nồng độ ethanol hơn 10% (E10). Việc này có thể làm hỏng sản phẩm. THẬN TRỌNG: Không dùng xăng pha chì. Việc này có thể làm hỏng sản phẩm. Trộn nhiên liệu Lưu ý: Luôn sử dụng bình chứa nhiên liệu sạch khi trộn nhiên liệu. Không sử dụng hỗn hợp nhiên liệu đã trộn quá 30 ngày.81 Lắp đặt Lắp đặt sản phẩm Lắp đặt ống hút Đổ nước vào sản phẩm Đổ nhiên liệu vào két nhiên liệu

1. Đổ một nửa lượng xăng vào.

2. Đổ toàn bộ lượng dầu vào.

3. Lắc hỗn hợp nhiên liệu để trộn đều.

4. Đổ nửa lượng xăng còn lại vào.

5. Lắc hỗn hợp nhiên liệu một lần nữa để trộn đều.

6. Đổ vào két nhiên liệu.

1. Đảm bảo đúng hỗn hợp nhiên liệu và chứa trong

bình chứa nhiên liệu có van chống tràn.

2. Nếu có nhiên liệu trên bình chứa, hãy vệ sinh

sạch phần nhiên liệu không mong muốn và để bình chứa khô.

3. Đảm bảo khu vực gần nắp bình xăng được sạch

4. Tháo nắp két nhiên liệu.

5. Lắc bình chứa nhiên liệu trước khi đổ hỗn hợp

nhiên liệu vào két nhiên liệu.

6. Đậy nắp két nhiên liệu lại.

1. Đặt sản phẩm trên mặt đất ổn định và bằng

2. Đảm bảo sản phẩm có không gian trống tối thiểu

3. Đảm bảo không có vật dễ cháy gần động cơ.

4. Đảm bảo độ chênh mức đối với ống hút (A)

càng thấp càng tốt để vận hành. Độ chênh mức đối với ống hút không được quá 7,5 m/25 ft.

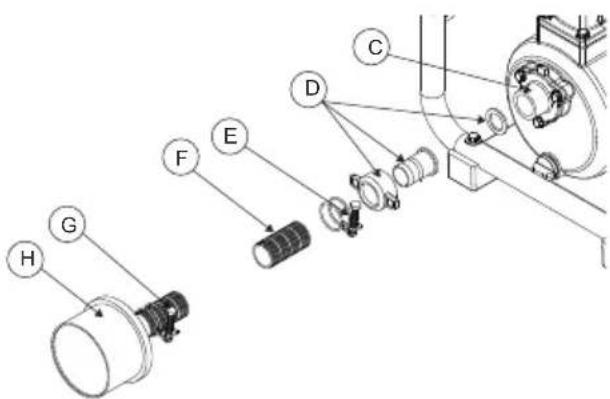

1. Dùng kẹp ống (E) gắn đầu nối ống (D) vào ống

hút (F). Đảm bảo long đền bịt kín cho đầu nối ống ở tình trạng tốt.

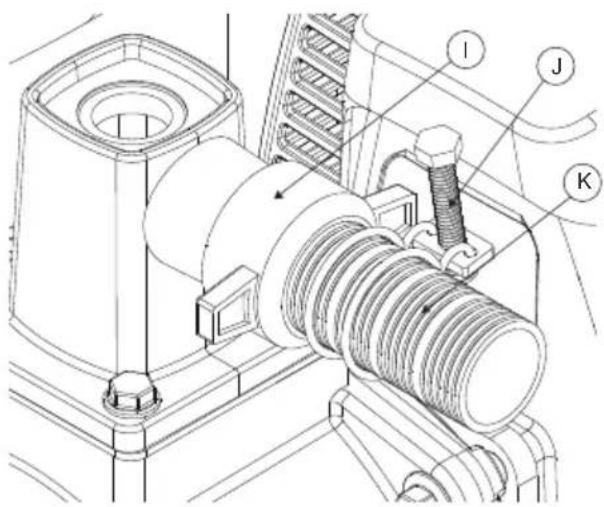

2. Dùng kẹp ống (G) lắp bộ lọc (H) vào đuôi ống

3. Vặn chặt đầu nối ống trên cổng hút của máy

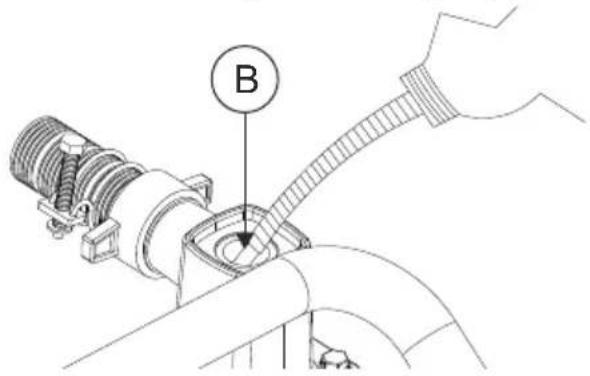

2. Đổ nước đến bề mặt dưới của cổng xả (B).

Lưu ý: Độ chênh mức đối với ống xả (B) có thể cao hơn nếu cần thiết. Tuy nhiên, độ chênh mức tổng thấp hơn (C) cho ra kết quả tốt nhất. Trước khi thao tác, cần đổ nước vào sản phẩm để tránh làm hỏng sản phẩm.

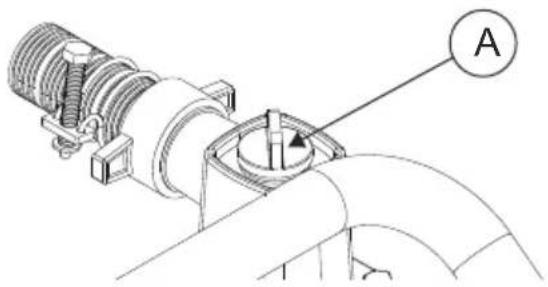

1. Tháo nắp buồng bơm (A) khỏi buồng bơm.

3. Lắp và vặn chặt nắp buồng bơm.

C82 Khởi động và dừng Trước khi khởi động động cơ Khởi động động cơ nguội Khởi động động cơ ấm Dừng động cơ Để lắp ống xả

1. Kiểm tra sản phẩm xem có bộ phận nào bị thiếu,

hỏng, lỏng lẻo hoặc mòn hay không.

2. Kiểm tra các đai ốc, vít và bu lông.

3. Kiểm tra bộ lọc khí.

4. Kiểm tra van một chiều và cần điều khiển van tiết

5. Kiểm tra công tắc dừng.

6. Kiểm tra sản phẩm xem có rò rỉ nhiên liệu không.

7. Kiểm tra ống đầu vào, bộ lọc đầu vào, ống đầu

ra, ống hồi và cần phun xem đã kết nối chính xác chưa.

1. Nhấn sục khí mười lần.

2. Di chuyển cần điều khiển cánh bướm gió đến vị

3. Từ từ kéo dây khởi động cho đến khi cảm thấy

có lực cản. Dùng lực kéo nhanh dây khởi động. Tiếp tục kéo cho đến khi nghe thấy tiếng động cơ khởi động.

4. Đặt cần điều khiển cánh bướm gió về vị trí chạy,

sau đó kéo dây khởi động cho đến khi động cơ nổ máy.

5. Kéo nhẹ cần điều khiển van tiết lưu và chạy ở

tốc độ thấp trong 60 giây.

1. Nhấn sục khí mười lần.

2. Đặt cần điều khiển cánh bướm gió về vị trí chạy,

sau đó kéo dây khởi động cho đến khi động cơ nổ máy.

• Nhấn công tắc dừng để dừng động cơ.

1. Gắn đầu nối ống (I) vào cổng xả máy bơm.

2. Lắp ống xả (K) vào đầu nối ống và siết chặt kẹp

ống (J). CẢNH BÁO: Đảm bảo đặt sản phẩm trên mặt đất bằng phẳng. Không chạm vào vỏ hoặc sử dụng sản phẩm có nắp bugi bị hỏng. Nắp bugi bị hỏng có thể làm bỏng da và gây điện giật. THẬN TRỌNG: Không kéo hết dây khởi động ra ngoài. Giữ tay cầm của dây khởi động khi nó được kéo ra hoàn toàn. Lưu ý: Không quấn dây khởi động quanh tay.

I• Sau mỗi 25 giờ hoạt động, vui lòng tháo nắp bộ lọc khí và kiểm tra bộ lọc khí. Nếu quá bẩn, hãy rửa cẩn thận trong nước ấm có chứa chất tẩy rửa trung tính, và đặt nó vào lại vị trí ban đầu sau khi đã lau khô hoàn toàn.

• Nếu bộ lọc khí bị méo hoặc bị hỏng, vui lòng thay bộ lọc mới.

• Nếu bộ lọc khí bị tắc, hiệu suất của động cơ sẽ bị giảm. Ngoài ra, các chi tiết bên trong động cơ sẽ bị mài mòn bất thường nếu nó hoạt động mà không có bộ lọc hoặc nếu hoạt động liên tục khi bộ lọc bị méo hoặc bị hỏng.

• Sau mỗi 25 giờ hoạt động, hãy đổ hết nhiên liệu đi, tháo bộ lọc nhiên liệu ra khỏi két nhiên liệu và dọn sạch toàn bộ chất bẩn. Nếu bộ lọc tắc quá nhiều, hãy thay bộ lọc mới.

• Nếu bộ lọc nhiên liệu bị tắc, tốc độ động cơ có thể bị hạn chế hoặc có thể xảy ra hiện tượng dao động tốc độ.

• Nếu động cơ hoạt động mà không có bộ lọc nhiên liệu, chất bẩn sẽ tích tụ trong bộ chế hòa khí và làm cho nó hoạt động sai.

• Thực hiện các nhiệm vụ sau sau mỗi 100 giờ hoạt động

1. Tháo bộ giảm thanh, lắp tuốc nơ vít vào lỗ thông

hơi và lau sạch carbon tích tụ. Đồng thời quét sạch toàn bộ carbon tích tụ trên lỗ thông hơi của bộ giảm thanh và cổng xả của xi lanh.

2. Vặn chặt tất cả các vít, bu lông và khớp nối.

3. Kiểm tra và lau sạch nếu có dầu hoặc mỡ còn

sót lại giữa lót ly hợp và tang trống bằng xăng không dầu và không chì.

• Không chạm tay trần vào bugi ngay sau khi hoạt động vì có nguy cơ bị bỏng do nhiệt độ cao.

• Sau mỗi 25 giờ hoạt động, tháo bugi ra và dùng bàn chải sắt hoặc dụng cụ tương tự để loại bỏ bụi bẩn trên các điện cực.

• Khoảng cách điện cực chính xác là 0,6 đến 0,7mm.

• Khi thay bugi, vui lòng sử dụng các vật dụng được chỉ định.

• Nếu hấp thụ quá nhiều nhiên liệu hoặc sử dụng

Kiểm tra bộ lọc khí Kiểm tra bộ lọc nhiên liệu Kiểm tra bộ giảm thanh Kiểm tra bugi CẢNH BÁO: Đọc và hiểu chương an toàn trước khi vệ sinh, sửa chữa hoặc bảo trì sản phẩm.

MÔ MEN SIẾT 14,7 đến 21,6 N.m. (150 đến 220 kgf-cm) CẢNH BÁO: Kiểm tra định kỳ bộ giảm thanh xem có bị lỏng ốc vít, hỏng hoặc bị ăn mòn không. Nếu phát hiện thấy bất kỳ dấu hiệu rò rỉ khí thải nào, hãy ngưng sử dụng máy và tiến hành sửa ngay lập tức. Không làm như vậy có thể dẫn đến cháy động cơ. dầu kém chất lượng, các điện cực của bugi sẽ bị bẩn, khiến động cơ khó khởi động hơn.

• Lưu ý rằng việc sử dụng bất kỳ bugi nào khác với loại được chỉ định có thể làm cho động cơ không hoạt động bình thường hoặc động cơ quá nóng và bị hỏng.

• Để lắp bugi, trước tiên hãy vặn bugi cho đến khi chặt tay, sau đó dùng cờ lê lực vặn chặt thêm một phần tư.• Khi kiểm tra sản phẩm, hãy kiểm tra khu vực xung quanh bộ giảm thanh, và gỡ bỏ bất kỳ vật thể nào gắn kèm, trong trường hợp bộ giảm thanh bị quá nóng hoặc thậm chí động cơ bốc cháy.

• Sau mỗi 25 giờ sử dụng, kiểm tra lỗ thông không khí làm mát vào và khu vực xung quanh cánh tản nhiệt làm mát xi lanh xem có bị tắc nghẽn không, trong trường hợp động cơ quá nóng hoặc thậm chí hỏng hóc sản phẩm.

• Lưu ý rằng cần phải tháo nắp trên và nắp dưới để có thể xem được phần trên của xi lanh.

• Mặc dù động cơ đã được điều chỉnh trước khi xuất xưởng, nhưng có thể cần điều chỉnh lại hoặc bảo trì sau nhiều lần sử dụng. Vui lòng tham khảo ý kiến của nhà cung cấp ban đầu về việc kiểm tra và bảo trì khác với những gì được đề cập bên dưới.

• Nếu động cơ dừng hoặc bơm tiếp tục làm việc ở tốc độ không tải khi cần điều khiển van tiết lưu ở vị trí nằm úp, hãy dùng vít điều chỉnh tốc độ không tải nằm bên trái bộ chế hòa khí để điều chỉnh lại tốc độ động cơ. Xoay vít điều chỉnh tốc độ không tải:

• Ngược chiều kim đồng hồ để giảm tốc độ động

• Theo chiều kim đồng hồ để tăng tốc độ động cơ Kế hoạch bảo trì Kiểm tra hệ thống làm mát Điều chỉnh tốc độ động cơ Điều chỉnh tốc độ không tải Đảm bảo tuân thủ kế hoạch bảo trì. Khoảng cách thời gian được tính từ việc sử dụng sản phẩm mỗi ngày. Các khoảng cách thời gian sẽ khác nhau nếu không sử dụng mỗi ngày. Chỉ thực hiện công việc bảo trì được viết trong sổ tay hướng dẫn này. Làm việc với trung tâm bảo hành đã được phê duyệt về công việc bảo trì khác không có trong sổ tay hướng dẫn này. Lưu ý: Làm nóng động cơ trước khi điều chỉnh tốc độ không tải. CẢNH BÁO: Không được chạm vào xi lanh, bộ giảm thanh, hoặc bugi bằng tay không ngay sau khi dừng động cơ. Động cơ có thể trở nên rất nóng khi hoạt động và làm như vậy có thể gây bỏng nặng. 84Kiểm tra toàn bộ vít/ đai ốc/ bu lông Kiểm tra ống mềm và phụ kiện Dọn sạch mọi mảnh vụn Kiểm tra và vệ sinh két nhiên liệu Kiểm tra và vệ sinh bộ lọc nhiên liệu Kiểm tra và vệ sinh bộ lọc khí Xả cạn két nhiên liệu Vệ sinh hoặc điều chỉnh lại khe hở bugi Đảm bảo khe hở là 0,6-0,7mm (0,025in). Thay cái khác nếu cần Kiểm tra bộ giảm thanh xem có bị hỏng không. Kiểm tra cánh quạt và khe hở cánh quạt. Kiểm tra van đầu vào của bơm Thay cái khác nếu cần Vệ sinh bộ giảm thanh và cổng xả xi lanh Vệ sinh cánh tản nhiệt xi lanh và quạt làm mát không khí hút vào Kiểm tra hoạt động của cần điều khiển van tiết lưu và công tắc dừng Động cơ Bơm Vặn chặt hoặc thay cái khác nếu cần. Không bao gồm vít điều chỉnh.

Nhiệm vụ bảo trì Kiểm tra toàn bộ thiết bị xem có bị hỏng, rò rỉ hoặc chảy tràn hay không Kiểm tra tất cả các bu lông ốc vít có thể chạm tới Vặn chặt hoặc thay cái khác nếu cần Hàng ngày Tổng quan Hàng tuần Hàng tháng Lưu ý 85Xử lý sự cố XỬ LÝ SỰ CỐ

Vấn đề Nguyên nhân có thể xảy ra Biện pháp xử lý Động cơ không khởi động Điện cực bugi bị ướt hoặc bị bám bẩn Vệ sinh hoặc thay bugi Thay bugi Quay động cơ trong khi để bướm gió mở và để hết tiết lưu để làm sạch nhiên liệu thừa Xả và thay bằng hỗn hợp nhiên liệu/dầu phù hợp Nạp hỗn hợp nhiên liệu/dầu phù hợp Làm sạch và bôi trơn bộ lọc khí Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền Xả và thay bằng hỗn hợp nhiên liệu/dầu phù hợp Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền Vận hành đúng cách - không để quá tải Khởi động lại động cơ Vệ sinh bugi hoặc thay bugi khác Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền Nạp hỗn hợp nhiên liệu/dầu phù hợp Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền Gắn dây dừng vào công tắc Siết lại các vít giá lắp bơm và/hoặc động cơ Siết lại kẹp ống hoặc thay kẹp ống khác nếu bị hỏng Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền Nứt sứ bugi Động cơ bị ngập nước Nhiên liệu cũ hoặc không đúng Không có nhiên liệu trong két chứa Bộ lọc khí bị tắc Đường/đường thông nhiên liệu bị tắc Carbon tích tụ trong bộ giảm thanh Sử dụng nhiên liệu cũ hoặc không đúng Pít-tông bị kẹt Máy hoạt động quá sức Va vào công tắc Bugi bị ngắn mạch Pít-tông bị xước Két nhiên liệu hết nhiên liệu Bộ chế hòa khí hoặc két nhiên liệu bị tắc Dây dừng bị ngắt kết nối khỏi công tắc Động cơ quá nóng Giá lắp bơm và/hoặc động cơ bị lỏng Rò rỉ ở các kết nối ống Không đủ công suất Động cơ dừng khi đang hoạt động Động cơ khó dừng Phần thân chính của thiết bịVận chuyển Bảo quản VẬN CHUYỂN VÀ BẢO QUẢN

CẢNH BÁO: Khi xả nhiên liệu, hãy cẩn thận để không làm đổ ra ngoài. Nếu nhiên liệu bị đổ ra ngoài, hãy lau sạch hoàn toàn. Ngoài ra, hãy nhớ đóng chặt nắp bình chứa THẬN TRỌNG: Nếu nhiên liệu nằm trong động cơ trong thời gian dài, bên trong bộ chế hòa khí có thể bị tắc và gây ra lỗi khởi động động cơ và không đủ công suất. Nếu vẫn tiếp tục gặp khó khăn khi chạy, hãy liên hệ với Trung tâm bảo hành hoặc đại lý được ủy quyền gần nhất.

• Đảm bảo an toàn cho sản phẩm và thiết bị và để chúng ở khu vực khô ráo và chống sương giá trong quá trình vận chuyển để tránh hỏng hóc và tai nạn.

• Xả hết nhiên liệu ra và tiến hành vệ sinh sản phẩm.

• Thay hoặc sửa chữa các chi tiết bị hỏng.

• Sử dụng đúng nắp bảo vệ trên sản phẩm không giữ ẩm.

• Cố định sản phẩm trong quá trình vận chuyển.

• Sau khi hoàn thành tất cả các nhiệm vụ công việc mà không có kế hoạch sử dụng sản phẩm trong một thời gian dài, vui lòng thực hiện các bước bảo quản trước sau đây để tránh rắc rối do những thay đổi khi thời gian qua đi.

1. Vệ sinh bộ lọc hút và lau sạch toàn bộ những

thứ không mong muốn bám vào.

2. Dọn sạch bụi bẩn trên sản phẩm và kiểm tra xem

có bị hỏng hoặc bị lỏng không. Nếu phát hiện có bất thường, hãy sửa chữa kỹ lưỡng để chuẩn bị cho việc sử dụng thiết bị trong tương lai.

3. Xả két nhiên liệu

4. Khởi động động cơ và để nó ở tốc độ không tải

cho đến khi tiêu thụ hết nhiên liệu trong bộ chế hòa khí và động cơ dừng tự nhiên.

5. Tháo bugi và nhỏ vài giọt (1 đến 2 cc) dầu 2 kỳ

vào động cơ. Sau khi kéo dây khởi động 2 hoặc 3 lần, trả bugi về vị trí ban đầu và dừng ở vị trí nén.

6. Sau khi tra dầu chống ăn mòn vào bộ điều khiển

bướm gió và các bộ phận kim loại khác, hãy đậy nắp sản phẩm và bảo quản trong nhà tạinơi có độ ẩm thấp. Vệ sinh bộ lọc Thay bộ lọc. Thay và chọn đúng ống mềm để vận hành Thay đổi vị trí của sản phẩm và/hoặc ống mềm. Chọn đúng ống mềm để vận hành. Đổ nước đến bề mặt dưới của cổng xả Thay ống hút. Đặt bộ lọc hoàn toàn ngập nước. Thay long đền bịt kín nếu nó bị hỏng. Vặn chặt đầu nối ống và kẹp ống. Bộ lọc bị tắc. Bộ lọc bị hỏng. Các ống mềm bị hỏng hoặc quá dài. Độ chênh mức của các ống quá cao. Các ống có đường kính không chính xác. Không có nước trong buồng bơm. Ống hút bị hỏng. Bộ lọc nằm trên mặt nước. Đầu nối ống bị rò khí. Không có công suất bơm hoặc công suất bơm bị yếuThông số kỹ thuật

Bơm Loại Loại cánh quạt phụ kiện ống đường hút phụ kiện ống đường xả Chiều cao hút tối đa 8m Tổng cột áp 32m Lưu lượng 110L/phút Loại Dung tích xi lanh (cc) Công suất/tốc độ tối đa (kW/vòng/phút) Tốc độ vận hành động cơ (vòng/phút) Tốc độ không tải (vòng/phút) Loại nhiên liệu Dầu Tỷ lệ trộn Hệ thống khởi động Bugi Bơm ly tâm Đường kính 70mm - Gang đúc 25 mm（1''） 25 mm（1''） Động cơ xăng 2 thì 1 xi lanh được làm mát bằng không khí

0.75/7000 7000±500 3000±200 Hỗn hợp xăng/dầu Dầu 2 thì 25:1,50:1(Chỉ dầu chính hãng của Husqvarna) Bộ khởi động dễ dàng LD L7T 385*345*350

Động cơ Trọng lượng tịnh / Tổng trọng lượng (kg) Kích thước bên ngoài của thiết bị chính (mm) Dài * Rộng * Cao Dung tích két nhiên liệu (L)
