Loại sản phẩm	Bình phun cầm tay động cơ xăng
Thương hiệu	Husqvarna
Mẫu	321SP
Động cơ	Xi lanh đơn 2 thì, làm mát bằng không khí
Dung tích xy lanh	25,4 cm³
Công suất tối đa	0,75 kW tại 7000 vòng/phút
Tốc độ làm việc	7000 ± 500 vòng/phút
Tốc độ không tải	3000 ± 200 vòng/phút
Loại nhiên liệu	Hỗn hợp xăng không chì / dầu 2 thì
Tỷ lệ pha trộn	50:1 (2%) dùng dầu Husqvarna khuyến nghị
Dung tích bình nhiên liệu	0,6 L
Bơm	Loại piston, áp suất làm việc 1,5-3,0 MPa
Áp suất tối đa	3,5 MPa
Lưu lượng tối đa	7 L/phút
Kích thước (D × R × C)	332 × 330 × 335 mm
Trọng lượng tịnh	9,44 kg
Trọng lượng tổng	14,5 kg
Hệ thống khởi động	Dây kéo khởi động với bướm gió và bơm mồi
Bugi đánh lửa	LD L7T (khe hở 0,6-0,7 mm)
Phụ kiện đi kèm	Ống vào/ra/xả, cần phun (3 đầu phun và 1 đầu phun), dụng cụ

Câu hỏi thường gặp - 321SP HUSQVARNA

Nên sử dụng loại nhiên liệu nào cho Husqvarna 321SP ?

Sử dụng hỗn hợp xăng không chì (chỉ số octane tối thiểu 90 RON) và dầu động cơ 2 thì chất lượng cao, tốt nhất là dầu Husqvarna. Tỷ lệ pha trộn khuyến nghị là 50:1 (2% dầu). Không vượt quá 10% ethanol (E10).

Làm thế nào để khởi động động cơ khi nguội ?

Nhấn bơm mồi (purge) 10 lần. Đặt bướm gió ở vị trí đóng. Kéo dây từ từ cho đến khi có lực cản, sau đó kéo nhanh và mạnh cho đến khi động cơ phát ra tiếng nổ. Chuyển bướm gió sang vị trí mở, sau đó kéo lại cho đến khi máy nổ. Để máy chạy không tải 60 giây để làm nóng.

Làm thế nào để tắt động cơ khi đang sử dụng ?

Nhấn công tắc dừng (công tắc) nằm trên tay cầm. Động cơ sẽ dừng ngay lập tức. Để dừng khẩn cấp, nhả ga và tắt công tắc.

Bao lâu tôi cần vệ sinh lọc gió ?

Sau mỗi 25 giờ hoạt động, tháo nắp lọc gió, kiểm tra và rửa bằng nước ấm với chất tẩy rửa trung tính. Để khô hoàn toàn trước khi lắp lại. Thay thế nếu bị biến dạng hoặc hư hỏng.

Làm thế nào để bảo dưỡng bugi đánh lửa ?

Sau mỗi 25 giờ, tháo bugi và làm sạch điện cực bằng bàn chải kim loại. Kiểm tra khe hở: phải từ 0,6 đến 0,7 mm. Nếu bugi bị bẩn hoặc nứt, thay mới (mẫu LD L7T). Siết với mô-men xoắn từ 14,7 đến 21,6 N·m.

Phải làm gì nếu bơm không phun ?

Trước tiên, kiểm tra bình chứa hóa chất đã đầy. Đảm bảo van điều chỉnh mở và tốc độ động cơ đủ. Vệ sinh đầu phun và lọc đầu vào. Nếu vẫn còn vấn đề, các van bên trong bơm có thể bị tắc: liên hệ trung tâm dịch vụ ủy quyền.

Làm thế nào để vệ sinh bình phun sau khi sử dụng ?

Đổ khoảng 5 lít nước sạch vào bình phun. Phun qua đầu phun trong 2-3 phút, sau đó xả hết nước còn lại. Điều này ngăn ngừa tắc ống và bơm do cặn hóa chất.

Quy trình thay dầu hộp số là gì ?

Sau 25 giờ sử dụng đầu tiên, sau đó mỗi 100 giờ, thay dầu hộp số. Sử dụng dầu SAE90 (khoảng 100 cc). Tham khảo đại lý ủy quyền nếu cần.

Tôi có thể sử dụng hóa chất khác ngoài thuốc trừ sâu không ?

Bình phun này được thiết kế chủ yếu để phun thuốc trừ sâu và thuốc diệt cỏ. Không sử dụng các sản phẩm dễ cháy, ăn mòn hoặc không được chỉ định. Tuân thủ quy định địa phương và hướng dẫn của nhà sản xuất hóa chất.

Làm thế nào để cất giữ thiết bị trong thời gian dài ?

Xả hết bình nhiên liệu và chạy động cơ đến khi tắt để làm sạch bộ chế hòa khí. Vệ sinh bình chứa hóa chất và đầu phun. Tháo bugi, nhỏ vài giọt dầu 2 thì vào xi lanh, kéo dây 2-3 lần, sau đó vặn lại bugi. Cất nơi khô ráo, tránh đóng băng.

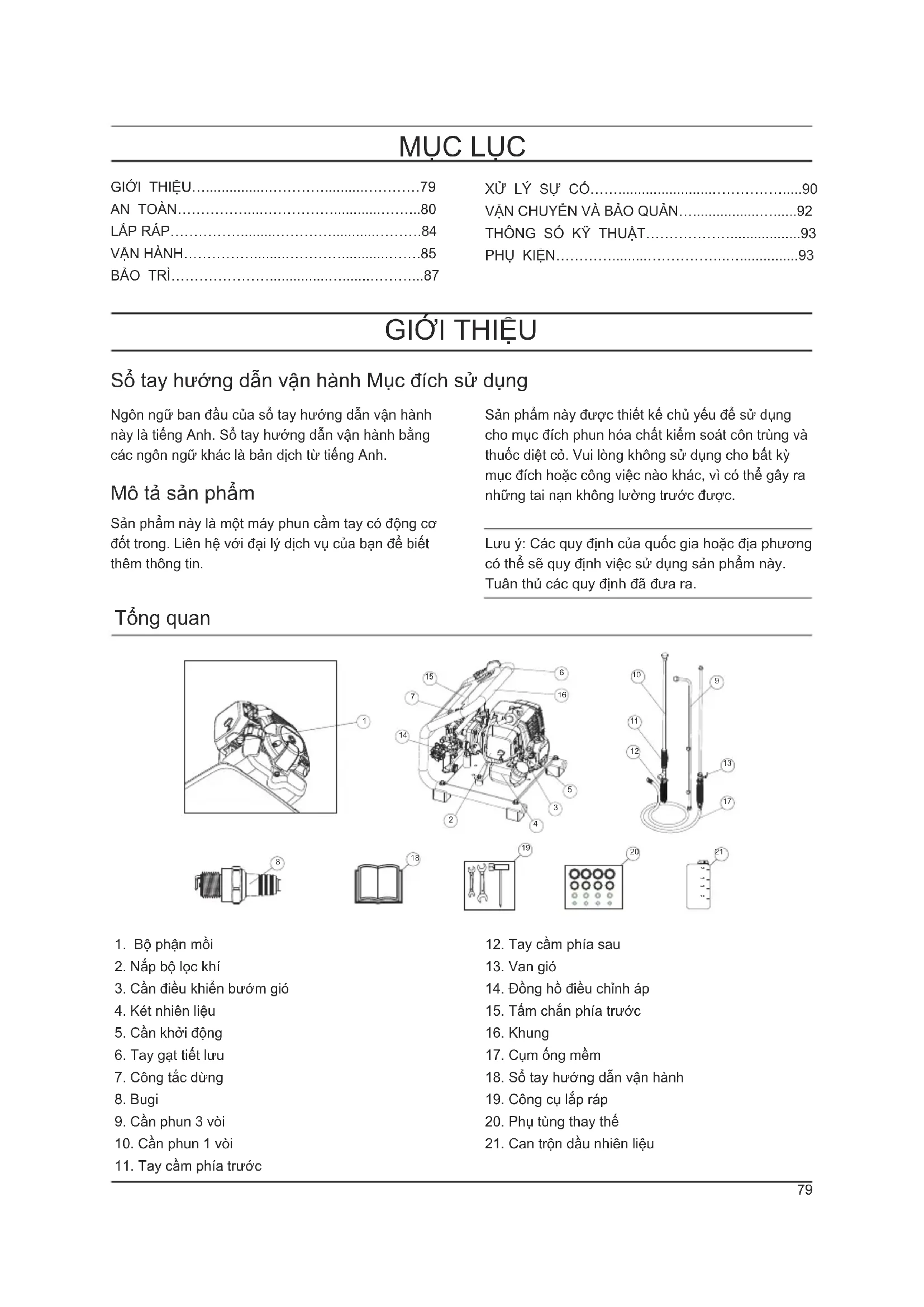

HƯỚNG DẪN NGƯỜI DÙNG 321SP HUSQVARNA

VN Sồ tay hướng dẫn vận hành 79-93

Số tay hướng dẫn vận hành Mục đích sử dụng

Ngôn ngữ ban đầu của số tay hướng dẫn vận hành này là tiếng Anh. Số tay hướng dẫn vận hành bằng các ngôn ngữ khác là bản dịch từ tiếng Anh.

Mô tả sản phẩm

Sản phẩm này là một máy phun cảm tay có động cơ đốt trong. Liên hệ với đại lý dịch vụ của bạn để biết thêm thông tin.

Sản phẩm này được thiết kế chủ yếu để sử dụng cho mục đích phun hóa chất kiểm soát côn trùng và thuốc diệt cỏ. Vui lòng không sử dụng cho bất kỳ mục đích hoặc công việc nào khác, vì có thể gây ra những tai nạn không lường trước được.

Lưu ý: Các quy định của quốc gia hoặc địa phương có thể sẽ quy định việc sử dụng sản phẩm này. Tuân thủ các quy định đã đưa ra.

Tổng quan

1. Bộ phận môi

2. Nắp bộ lọc khí

3. Cần điều khiển bước gió

4. Két nhiên liệu

5. Cần khởi động

6. Tay gạt tiết lưu

7. Công tắc dùng

8. Bugi

9. Cần phun 3 vòi

10. Cần phun 1 vòi

11. Tay cảm phía trước

12. Tay cảm phía sau

13. Van gió

14. Đồng hồ điều chỉnh áp

15. Tấm chấn phía trước

16. Khung

17. Cụm óng mềm

18. Sổ tay hướng dẫn vận hành

19. Công cụ lắp ráp

20. Phụ tùng thay thế

21. Can trôn dâu nhiên liệu

Các ký hiệu trên sản phẩm

Đọc số tay hướng dẫn này trước khi vận hành

Mang mũ bảo vệ đầu, kính bảo hộ, bịt tai và mặt nạ bảo hộ

Mang ǔng cao su

Mặc quản áo bảo hộ

Mang gǎng tay cao su

Điện giật

Bề mặt nóng

Phun áp lực cao

Giữ khoảng cách an toàn

Cổng tiếp xăng hỗn hợp (MIX GASO-LINE)

Chiều đóng bước gió

Chiều mở bướm gió

Bộ phận môi

Tốc độ thấp

Tốc độ cao

Lưu ý: Những ký hiệu/nhãn khác trên sản phẩm nói đến các yêu cầu chứng nhận cho các lĩnh vực thương mại khác.

Trách nhiệm sản phẩm

Theo luật trách nhiệm sản phẩm, chúng tôi không chịu trách nhiệm cho những thiệt hại mà sản phẩm của chúng tôi gây ra nếu:

- sản phẩm được sửa chữa không đúng cách.

- sản phẩm được sửa chữa bằng phụ tùng không phải của nhà sản xuất hoặc không được nhà sản xuất chấp thuận

- sản phẩm có phụ kiện không phải của nhà sản xuất hoặc không được nhà sản xuất chấp thuận.

- sản phẩm không được sửa chữa tại trung tâm bảo hành được phê duyệt hoặc bởi chuyên gia được phê duyệt.

AN TOÀN

Các định nghĩa an toàn

Các định nghĩa dưới đây chỉ ra mức độ nghiêm trọng của từng tín hiệu.

CẢNH BÁO: Thương tích cho người.

THÂN TRỌNG: Hồng hóc đối với sản phẩm.

Lưu ý: Thông tin này giúp sản phẩm dễ sử dụng hơn.

Hướng dẫn an toàn chung

CẢNH BÁO: Trước khi sử dụng sản phẩm, cần đọc các hướng dẫn CẢNH BÁO.

- Sử dụng sản phẩm đúng cách. Sử dụng không đúng cách có thể gây thương tích hoặc gây tử vong. Chỉ được sử dụng sản phẩm cho các nhiệm vụ nêu trong sổ tay hướng dẫn này. Không được sử dụng sản phẩm này cho các nhiệm vụ khác.

- Đọc, hiểu và làm theo các hướng dẫn và ký hiệu trong số tay hướng dẫn này. Nếu người vận hành không làm theo những hướng dẫn và ký hiệu này, có thể sẽ gây ra thương tích, hồng hóc hoặc tử vong.

• Dùng vứt sổ tay hướng dẫn này. Sử dụng các hướng dẫn này để lắp ráp, lắp đặt các chi tiết lắp kèm và phụ kiện, để vận hành và bảo trì. Chỉ được sử dụng các chi tiết lắp kèm và phụ kiện đã được chấp thuận

- Không thể đưa ra cảnh báo về mọi tình huống có thể xảy ra trong quá trình vận hành và bảo trì sản phẩm. Hãy luôn cần thận và dùng lý trí của mình.

- Đảm bảo các bộ phận máy không bị hư hỏng trước khi bạn sử dụng sản phẩm. Thực hiện theo kế hoạch bảo trì. Chỉ thực hiện công việc bảo trì được hướng dẫn trong sổ tay hướng dẫn này. Mọi công việc bảo trì khác phải được trung tâm bảo hành đã được phê duyệt thực hiện.

- Không vận hành hoặc bảo trì sản phẩm nếu không chắc chắn về tình hình. Liên hệ đại lý, đại lý dịch vụ hoặc trung tâm bảo hành đã được phê duyệt để biết thông tin.

- Ngắt kết nối cáp bugi trước khi lắp ráp, bảo quản hoặc bảo trì sản phẩm

- Không sử dụng sản phẩm khi nó bị thay đổi so với thông số ban đầu. Không được thay đổi bắt kỳ bộ phận nào của sản phẩm khi chưa có sự chấp thuận của nhà sản xuất. Chỉ sử dụng các bộ phận được nhà sản xuất chấp thuận. Bảo trì không đúng cách có thể gây thương tích hoặc gây tử vong.

- Không được hít khói thải từ động cơ. Hít phải khởi thải của động cơ trong thời gian dài có nguy cơ gây hại cho sức khỏe.

- Không khởi động sản phẩm ở trong nhà hoặc gần vật liệu dễ cháy. Khói thải này nóng và chứa tia lửa có thể gây cháy. Thiếu không khí có thể gây thương tích hoặc từ vong do ngạt thở hoặc do khí CO.

- Khi sử dụng sản phẩm này, động cơ sẽ tạo ra trường điện tử. Trường điện tử này có thể làm hòng cho thiết bị cấy ghép y tế. Trước khi sử dụng sản phẩm, nên tham khảo ý kiến của bác sĩ và nhà sản xuất thiết bị cấy ghép y tế của bạn.

- Không đề trẻ em hoặc người không biết về các hướng dẫn này được sử dụng sản phẩm này.

- Đảm bảo luôn theo dõi người bị suy giảm thể chất hoặc trí tuệ khi họ sử dụng sản phẩm. Phải luôn có một người trường thành phụ trách ở đó.

- Khóa sản phẩm trong khu vực mà trẻ em và những người không được phép không thể tiếp cận.

- Sản phẩm này có thể phun ra các vật thể và gây thương tích Tuân theo các hướng dẫn an toàn để giảm nguy cơ thương tích hoặc tử vong

- Không rời khởi sản phẩm khi động cơ đang nổ máy.

- Người vận hành sản phẩm phải chịu trách nhiệm cho mọi tai nạn xảy ra.

- Trước khi sử dụng sản phẩm, đảm bảo đúng cách xa người khác hoặc động vật tối thiểu 15 m (50 ft). Đảm bảo rằng mọi người trong khu vực lân cận biết rằng bạn sẽ sử dụng sản phẩm

- Tham khảo luật quốc gia hoặc địa phương. Các luật này có thể cần trở hoặc giảm bót hoạt động của sản phẩm trong một số điều kiện.

- Không sử dụng sản phẩm nếu đang một môi hoặc bị ảnh hưởng bởi rượu, ma túy hoặc thuốc. Chứng có thể ảnh hưởng đến tầm nhìn, sự tỉnh táo, khả năng phối hợp hoặc khả năng phản đoán của bạn.

Hướng dẫn vận hành an toàn

- Trước khi sử dụng, đảm bảo sản phẩm đã được lắp ráp hoàn chỉnh.

- Trước khi khởi động động cơ, đặt sản phẩm trên mặt đất bằng phẳng cách vị trí bạn đồ đầy kết nhiên liệu 3 m (10 ft).

- Sản phẩm này có thể khiến vật thể văng ra, làm hòng mất. Khi vận hành sản phẩm, phải luôn mang bảo hộ mất đạt chuẩn.

- Hãy cần thận, trẻ em có thể đến gần sản phẩm trong quá trình vận hành mà bạn không biết.

- Không vận hành sản phẩm nếu có người trong khu vực làm việc. Dừng sản phẩm nếu có người đi vào khu vực làm việc.

- Phải đảm bảo luôn kiểm soát được sản phẩm

- Không sử dụng sản phẩm nếu không được hỗ trợ trong trường hợp xảy ra tai nạn. Luôn đảm bảo người khác biết bạn sẽ vận hành sản phẩm trước khi bạn bắt đầu.

- Không xoay người cùng với sản phẩm trước khi đảm bảo không có người hoặc động vật nào ở trong khu vực an toàn

- Trước khi bắt đầu, dọn tất cả các vật liệu không mong muốn ra khởi khu vực làm việc.

- Không sử dụng sản phẩm trong điều kiện thời tiết xấu như sương mù, mưa, gió mạnh, có nguy cơ bị sét đánh hoặc các điều kiện thời tiết khác. Thời tiết xấu có thể gây ra tình trạng nguy hiểm như bề mặt trơn trượt.

- Đảm bảo bạn có thể đi lại tự do và làm việc ở một vị trí ổn định.

- Đảm bảo rằng bạn không bị ngã khi sử dụng sản phẩm. Không nghiêng người khi bạn vận hành sản phẩm

• Sau khi động cơ dùng, không được chạm vào bánh răng còn đang nóng và có thể gây thương tích.
• Phải dùng động cơ trước khi di chuyển sản phẩm.

Nạp hóa chất

• Các chất hóa học phải được xử lý đúng cách, nếu không có thể gây ngộ độc nghiêm trọng hoặc thậm chí gây tai nạn chết người. Phải luôn tuân thủ các biểu tượng cảnh báo trên thùng chứa, vì một số hóa chất cực kỳ nguy hiểm đối với con người và động vật.
• Phải bảo quản các thùng chứa hóa chất tách biệt với các thùng chứa khác có biểu tượng cảnh báo rõ ràng và đề xa tầm tay của trẻ em.

Thiết bị bảo hộ cá nhân

CẢNH BẢO: Trước khi sử dụng sản phẩm, cần đọc các hướng dẫn CẢNH BẢO.

• Khi vận hành sản phẩm, phải luôn mang đúng thiết bị bảo hộ cá nhân. Thiết bị bảo hộ cá nhân không loại bổ nguy cơ thương tích mà chỉ làm giảm mức độ thương tật nếu tai nạn xảy ra.
• Khi vận hành sản phẩm, phải luôn mang bảo hộ mất đạt chuẩn.
• Không sử dụng sản phẩm khi đang chân trần hoặc giày hồ. Luôn sử dụng ứng chống trượt hạng nặng
• Mặc quản dài, nặng.
• Nếu cần, hãy mang găng tay bảo hộ đạt chuẩn.
• Đội mũ bảo hiểm nếu có thể có vật rơi vào đầu bạn.
• Khi vận hành sản phẩm, phải luôn mang bảo hộ tai đạt chuẩn. Tiếng ổn trong thời gian dài có thể gây giảm thính lực do tiếng ổn.
• Đảm bảo bố trí một bộ dụng cụ sơ cứu gần đó.

Các thiết bị bảo vệ trên sản phẩm

• Đảm bảo thường xuyên bảo trì sản phẩm
• Tuổi thọ của sản phẩm tăng lên.

• Nguy cơ xảy ra tai nạn giảm đi.

• Để đại lý hoặc trung tâm bảo hành đã được phê duyệt thường xuyên kiểm tra sản phẩm để điều chỉnh hoặc sửa chữa.

• Không sử dụng sản phẩm khi thiết bị bảo vệ bị hồng. Nếu sản phẩm bị hồng, hãy nói chuyện với trung tâm bảo hành đã được phê duyệt.

Van một chiều và cần điều khiển van tiết lưu

- Trước khi khởi động động cơ, đảm bảo van một chiều ở vị trí đóng và cần điều khiển van tiết lưu ở vị trí nằm úp. Khởi động khi van một chiều đang bị kéo ra rất nguy hiểm, vì chất lỏng hóa học có thể phun ra khởi vòi phun khi động cơ khởi động.

Công tắc dùng

- Khởi động động cơ. Đảm bảo động cơ dùng khi nhân công tắc dùng.

Nhiên liệu

• Không khởi động sản phẩm nếu có nhiên liệu hoặc dầu động cơ trên sản phẩm. Thải sạch nhiên liệu hoặc dầu không mong muốn và đề sản phẩm khô.
• Nếu để nhiên liệu đồ vào quản áo, hãy thay quản áo ngay lập tức.
• Không để nhiên liệu đồ vào cơ thể, có thể gây thương tích. Nếu bị đồ nhiên liệu vào người, hãy dùng xà phòng và nước để rửa sạch.
• Không khởi động động cơ nếu bạn làm đồ đầu hoặc nhiên liệu lên sản phẩm hoặc lên cơ thể mình
• Không khởi động sản phẩm nếu động cơ bị rì. Thường xuyên kiểm tra động cơ xem có rò rì không.
• Cần thận với nhiên liệu. Nhiên liệu dễ cháy và khởi dễ nổ và có thể gây thương tích hoặc tử vong.
• Không hít khói nhiên liệu, nó có thể gây thương tích. Đảm bảo rằng có đủ luồng không khí.
• Không hút thuốc hoặc đặt các vật thể ẩm gần nhiên liệu hoặc động cơ.

• Không đồ thêm nhiên liệu khi động cơ đang chạy. Trước khi thêm nhiên liệu, đảm bảo động cơ nguội.

• Trước khi thêm nhiên liệu, từ từ mở nắp kết nhiên liệu và cần thận xả áp.

• Không đồ thêm nhiên liệu vào động cơ ở trong nhà. Thiếu không khí có thể gây thương tích hoặc tử vong do ngạt thở hoặc do khí CO.
• Vận nắp kết nhiên liệu cần thận nếu không có thể xảy ra hòa hoạn.
• Trước khi khởi động, di chuyển sản phẩm cách vị trí bạn đồ đầy kết nhiên liệu 3 m (10 ft).
• Không đồ quá nhiều nhiên liệu vào kết nhiên liệu.
• Đảm bảo không để xảy ra rò rỉ khi di chuyển sản phẩm hoặc bình chứa nhiên liệu.
• Không đặt sản phẩm hoặc bình chứa nhiên liệu ở nơi có ngọn lửa trần, tia lửa hoặc đèn đánh lửa. Đảm bảo không có ngọn lửa trong khu vực kho chứa.
• Chỉ sử dụng các bình chứa đạt chuẩn khi di chuyển nhiên liệu hoặc đưa nhiên liệu vào kho chứa
• Vệ sinh sản phẩm và đồ hết nhiên liệu trước khi bảo quản lâu ngày. Tuân thủ luật định của địa phương về nơi thải bổ nhiên liệu.
• Tháo cáp bugi trước khi đưa sản phẩm vào kho chứa để đảm bảo động cơ không vô tình bị nổ máy.

Hướng dẫn bảo trì an toàn

• Để duy trì các chức năng của sản phẩm, hãy thường xuyên tiến hành các kiểm tra bảo trì được liệt kê trong sổ tay hướng dẫn này. Vui lòng tham khảo ý kiến nhà cung cấp sản phẩm đã được phê duyệt hoặc đại lý sản phẩm Husqvarna gần nhất nếu cần bảo trì hoặc thay thế phụ tùng nhưng không được liệt kê trong Số tay hướng dẫn này.
• Không được đề động cơ hoạt động khi đang tiến hành kiểm tra hoặc bảo trì.
• Không được sửa đổi sản phẩm hoặc tháo rời động cơ. Việc này có thể dẫn đến hồng máy và tai nạn nghiêm trọng trong quá trình vận hành.
• Không chạm tay trần vào bộ giảm thanh hoặc bugi ngay sau khi dừng động cơ, vì nhiệt độ cao có thể gây bông.
• Sử dụng các bộ phận thay thế chính hăng của

LẮP RÁP

Kết nối ống đầu vào

CẢNH BÁO: Chỉ sử dụng ống đầu vào đã được phê duyệt, vì ống khác có thể làm hồng bơm.

1. Siết chặt đai ốc tai hồng (B) để gắn ống đầu vào vào đầu vào bơm (A). Chỉ tiết chặt bằng tay vi tiết quá chặt có thể làm hồng các phụ kiện ống.

Kết nói ống hài

1. Kết nối ống hồi (E) với khớp nối (C) và tiết chất bằng kép (D).

Kết nói đầu ra

1. Siết chặt đai ốc tai hồng (B) đề gắn ống phun vào đầu ra bơm (A). Chỉ tiết chặt bằng tay vì tiết quá chặt có thể làm hồng các phụ kiện ống.

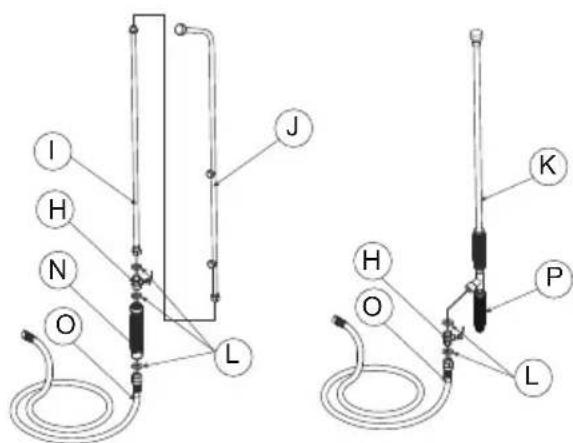

Kết nói càn phun

1. Cần phun 3 vòi: Văn chặt cần phun kéo dài (I) với van gió (H). Văn chặt cần phun 3 vòi (J) với cần phun kéo dài (I). Đảm bảo tất cả các kết nối được chắc chắn. Chỉ được tiết bằng tay.
2. Cần phun 1 vòi: Văn chặt cần phun 1 vòi (K) với van gió (H). Đảm bảo kết nối này được chắc chắn. Cần phun 1 vòi được trang bị với bộ điều chỉnh lưu lượng. Chỉ được tiết bằng tay.

Lưu ý: Nếu các phụ kiện ống của cần phun 1 vòi (K) bị rò, hãy dùng cờ lê hoặc kèm đa năng để tiết chặt lại các phụ kiện ống.

1. Sau khi cụm ống phun được kết nối với cần phun, hãy kiểm tra và đảm bảo tất cả các kết nối trong cụm ống phun như vòng đệm (L), van gió (H), tay cầm (N), ống phun (O) và tay cầm phía sau (P) được chắc chắn. Chỉ được tiết bằng tay.

VÂN HÀNH

CẢNH BÁO: Đọc và hiểu chương an toàn trước khi vận hành.

Sử dụng nhiên liệu

THẦN TRỌNG: Sản phẩm này có động cơ hai kỳ. Sử dụng hỗn hợp xăng và đầu động cơ hai kỳ. Đảm bảo sử dụng đúng lượng đầu trong hỗn hợp. Tỷ lệ xăng và đầu không đúng có thể gây hỏng động cơ.

Xǎng

THĂN TRỌNG: Không sử dụng xăng có chỉ số octan nhỏ hơn 90 RON (87 AKI). Việc này có thể làm hồng sản phẩm.

THĂN TRỌNG Không sử dụng xăng có nồng độ ethanol hơn 10% (E10). Việc này có thể làm hồng sản phẩm.

THĂN TRỌNG: Không dùng xăng pha chỉ. Việc này có thể làm hồng sản phẩm.

• Luôn sử dụng xăng không chỉ mới có chỉ số octan tối thiểu là 90 RON (87 AKI) và có nồng độ etanol dưới 10% (E10).
• Sử dụng xăng có chỉ số octan cao hơn nếu thường xuyên sử dụng sản phẩm ở tốc độ động cơ cao liên tục.
• Luôn sử dụng hỗn hợp dầu/xăng không chỉ chất lượng tốt.

Dầu động cơ hai kỳ

• Chỉ sử dụng đầu động cơ hai kỳ có chất lượng cao, đặc biệt là đầu động cơ hai kỳ HUSQVARNA. Chỉ sử dụng đầu của động cơ được làm mát bằng không khí.
• Tỷ lệ hỗn hợp 50:1 (2%).
• Dầu chất lượng thấp và tỷ lệ đầu/nhiên liệu cao có thể làm giảm tuổi thọ của bộ chế hòa khí

• Kiểm tra với đại lý đã được phê duyệt khi chọn đầu.

• Nếu không có sẵn dầu hai thì Husqvarna, thì có thể sử dụng dầu hai thì khác có chất lượng tốt dùng cho động cơ được làm mát bằng không khí.

• Không sử dụng đầu hai thì cho động cơ lắp ngoài được làm mát bằng nước. Đầu hai thì đôi khi được gọi là đầu ngoài.

Xăng, lít	Dầu, lít
	2% (50:1)
5	0.1
10	0.2
15	0.3
20	0.4

Trộn nhiên liệu

Lưu ý: Luôn sử dụng bình chứa nhiên liệu sạch khi trộn nhiên liệu. Không sử dụng hỗn hợp nhiên liệu đã trộn quá 30 ngày.

1. Đỗ một nữa lượng xăng vào.
2. Đồ toàn bộ lượng đầu vào.
3. Lắc hỗn hợp nhiên liệu để trộn đều.
4. Đỗ nửa lượng xăng còn lại vào.
5. Lắc hỗn hợp nhiên liệu một lần nữa để trộn đều.
6. Đỗ vào kết nhiên liệu.

Đỗ nhiên liệu vào kết nhiên liệu

1. Đảm bảo đúng hỗn hợp nhiên liệu và chứa trong bình chứa nhiên liệu có van chống tràn.
2. Nếu có nhiên liệu trên bình chứa, hãy vệ sinh sạch phần nhiên liệu không mong muốn và đề bình chứa khô.
3. Đảm bảo khu vực gần nắp bình xăng được sạch sẽ.
4. Tháo nắp kết nhiên liệu.
5. Lắc bình chứa nhiên liệu trước khi đồ hỗn hợp nhiên liệu vào kết nhiên liệu.
6. Đây nắp kết nhiên liệu lại.

Khôi động và dùng

Trước khi khởi động động cơ

1. Kiểm tra sản phẩm xem có bộ phận nào bị thiếu, hồng, lòng lẻo hoặc mòn hay không.
2. Kiểm tra các đai óc, vít và bu lông.
3. Kiểm tra bộ lọc khí.
4. Kiểm tra van một chiều và cần điều khiển van tiết lưu.
5. Kiểm tra công tắc dùng.
6. Kiểm tra sản phẩm xem có rò rỉ nhiên liệu không.
7. Kiểm tra ống đầu vào, bộ lọc đầu vào, ống đầu ra, ống hồi và cần phun xem đã kết nối chính xác chưa.

Khôi động động cơlanglei

CẢNH BÁO: Không chạm vào vỏ hoặc sử dụng sản phẩm có nắp bugi bị hồng. Nắp bugi bị hồng có thể làm bồng da và gây điện giật.

THẦN TRỌNG: Không kéo hết dây khởi động ra ngoài. Giữ tay cầm của dây khởi động khi nó được kéo ra hoàn toàn. Không quán dây khởi động quanh tay.

1. Nhân sục khí mươi lần.
2. Di chuyển cần điều khiển cánh bước gió đến vị trí bước gió.
3. Đặt sản phẩm lên mặt đất bằng phẳng. Từ từ kéo dây khởi động cho đến khi cảm thấy có lực cần. Dùng lực kéo nhanh dây khởi động. Tiếp tục kéo cho đến khi nghe thấy tiếng động cơ khởi động.
4. Đặt cần điều khiển cánh bước gió về vị trí chạy, sau đó kéo dây khởi động cho đến khi động cơ nổ máy.
5. Kéo nhẹ cần điều khiển van tiết lưu và chạy ở tốc độ thấp trong 60 giây.

Khôi động động cơ ẩm

1. Nhân sục khí muòi lần.
2. Đặt cần điều khiển cánh bướm gió về vị trí chạy, sau đó kéo dây khởi động cho đến khi động cơ nổ máy.

Dùng động cơ

- Nhân công tắc dùng để dùng động cơ.

Phun

• Không được quán ống vào thân sản phẩm ở bất kỳ hình thức nào, nếu không ống sẽ bị cháy hoặc hồng.
• Vui lòng sử dụng đúng cách, tuân thủ các lưu ý trong sổ tay hướng dẫn này.
• Khi phun, không hướng vòi phun vào mặt bạn hoặc vào người khác, động vật, v.v.
• Nếu hết chất lỏng hóa học khi đang phun, phải ngay lập tức giảm tốc độ động cơ xuống thấp. Chạy không động cơ có thể làm hồng máy bơm phun.
• Tránh sử dụng nhiều vòi phun, vòi phun tia, hoặc các vòi phun khác có thể tích phun lớn, vì hiệu quả phun đôi khi bị giảm do áp suất không đủ.

Quy trình phun

Lưu ý: Khởi động động cơ và đội khoảng 30 giấy để xả hết không khí trong máy bơm mỗi lần sử dụng sản phẩm.

1. Đưa van gió đến vị trí đóng
2. Khôi động động cơ.
3. Tăng tốc độ động cơ.
4. Mò van gió (H).
5. Chò khoảng 30 giấy hoặc lâu hơn cho đến khi chất lỏng hóa học bắt vòi phun ra từ vòi phun dưới dạng suống.
6. Khi dùng công việc, đóng hoàn toàn van gió (H) và giảm tốc độ động cơ.

b a b H

a.Open: Mô
b.Close: Đóng

Vệ sinh sau khi phun

1. Đỗ khoảng 5L nước sạch vào bình phun.
2. Xịt qua vòi phun trong 2-3 phút và xả hết nước còn lại bên trong bình phun.

BẢO TRÌ

CẢNH BÁO: Đọc và hiểu chương an toàn trước khi vệ sinh, sữa chữa hoặc bảo trì sản phẩm.

Kiểm tra bộ lọc khí

• Sau mỗi 25 giờ hoạt động, vui lòng tháo nắp bộ lọc khí và kiểm tra bộ lọc khí. Nếu quá bẩn, hãy rửa cần thận trong nước ẩm có chứa chất tây rửa trung tính, và đặt nó vào lại vị trí ban đầu sau khi đã lau khô hoàn toàn.
• Nếu bộ lọc khí bị méo hoặc bị hồng, vui lòng thay bộ lọc mới.
• Nếu bộ lọc khí bị tắc, hiệu suất của động cơ sẽ bị giảm. Ngoài ra, các chi tiết bên trong động cơ sẽ bị mài mòn bất thường nếu nó hoạt động mà không có bộ lọc hoặc nếu hoạt động liên tục khi bộ lọc bị méo hoặc bị hồng.

Kiểm tra bộ lọc nhiên liệu

• Sau mỗi 25 giờ hoạt động, hãy đồ hết nhiên liệu đi, tháo bộ lọc nhiên liệu ra khởi kết nhiên liệu và đơn sạch toàn bộ chất bản. Nếu bộ lọc tắc quá nhiều, hãy thay bộ lọc mới.
• Nếu bộ lọc nhiên liệu bị tắc, tốc độ động cơ có thể bị hạn chế hoặc có thể xảy ra hiện tượng dao động tốc độ.
• Nếu động cơ hoạt động mà không có bộ lọc nhiên liệu, chất bằng sẽ tích tụ trong bộ chế hòa khí và làm cho nó hoạt động sai.

Kiểm tra bugi

• Không chạm tay trần vào bugi ngay sau khi hoạt động vì có nguy cơ bị bồng do nhiệt độ cao.
• Sau mỗi 25 giờ hoạt động, tháo bugi ra và dùng bàn chải sắt hoặc dụng cụ tương tự để loại bờ bụi bản trên các điện cực.
• Khoảng cách điện cực chính xác là 0,6 đến 0,7mm.

• Khi thay bugi, vui lòng sử dụng các vật dụng được chỉ định.
• Nếu hấp thụ quá nhiều nhiên liệu hoặc sử dụng đầu kém chất lượng, các điện cực của bugi sẽ bị bản, khiển động cơ khó khởi động hơn.
• Lưu ý rằng việc sử dụng bất kỳ bugi nào khác với loại được chỉ định có thể làm cho động cơ không hoạt động bình thường hoặc động cơ quá nóng và bị hồng.
• Để lắp bugi, trước tiên hãy vận bugi cho đến khi chặt tay, sau đó dùng cờ lê lực vận chặt thêm một phần tư.

MÔ MEN SIẾT 14,7 đến 21,6 N.m.

(150 đến 220 kgf-cm)

Kiểm tra vòi phun

- Vòi phun bị tắc có thể làm giảm áp suất và lưu lượng phun. Toàn bộ phần áp suất quá mức sẽ quay trở lại bình chứa của máy phun.

Để khác phục sự cố, hãy làm sạch ngay đầu phun theo các hướng dẫn sau:

1. Dùng động cơ và tháo thiết bị khởi lưng người vận hành.
2. Tháo càn phun ra khởi cụm ống phun.
3. Đề tháo nắp vòi phun, hãy xoay theo hướng ngược chiều kim đồng hồ.
4. Kiểm tra và làm sạch bất kỳ vật lạ nào làm tắc nghẽn hoặc hạn chế vòi phun cho vòi phun và bộ lọc kim loại của cần phun 3 vòi. Thay mới nếu bị hồng.
5. Lắp lại nắp vòi phun và cần phun vào cụm vòi phun (siết chặt bằng tay).

Kiểm tra mức đầu máy bơm

Nên kiểm tra mức đầu trước mỗi lần sử dụng.

1. Đảm bảo máy phun được đặt trên mặt đất bằng phẳng.
2. Xác thực rằng dầu đang đầy 1/3-1/2' (khoảng 100ml) trong mắt thăm dầu.

Lưu ý: Không cố bảo dưỡng đầu trên máy bơm này. Bơm được bởi trơn trước và bịt kín tại xưởng. Nếu cần phải nạp lại, hãy đến đại lý hoặc trung tâm bảo hành được ủy quyền.

Kiểm tra bộ giảm thanh

CẢNH BẢO: Kiểm tra định kỳ bộ giảm thanh xem có bị lỏng ốc vít, hồng hoặc bị ăn mòn không. Nếu phát hiện thấy bất kỳ dấu hiệu rò rì khí thải nào, hãy ngưng sử dụng máy và tiến hành sửa ngay lập tức. Lưu ý rằng nếu không làm như vậy có thể dẫn đến cháy động cơ.

Thực hiện các nhiệm vụ sau sau mỗi 100 giờ hoạt động:

1. Thảo bộ giảm thanh, lắp tuốc nor vít vào lỗ thông hơi và lau sạch carbon tích tụ. Đồng thời quét sạch toàn bộ carbon tích tụ trên lỗ thông hơi của bộ giảm thanh và cống xả của xi lanh.
2. Vặn chặt tất cả các vít, bu lông và khớp nối.
3. Kiểm tra và lau sạch nếu có dầu hoặc mỗ còn sót lại giữa lót ly hợp và tang trống bằng xăng không đầu và không chì.

Kiểm tra hệ thống làm mát

CẢNH BÁO: Không được chạm vào xì lanh, bộ giảm thanh, hoặc bugi bằng tay không ngay sau khi dùng động cơ. Động cơ có thể trở nên rất nóng khi hoạt động và làm như vậy có thể gây bồng nặng.

• Khi kiểm tra sản phẩm để đảm bảo rằng nó ở tình trạng tốt trước khi sử dụng, hãy kiểm tra khu vực xung quanh bộ giảm thanh, và gỗ bổ bất kỳ vật thể nào gắn kèm, trong trường hợp bộ giảm thanh bị quá nóng hoặc thâm chí động cơ bốc cháy.
• Sau mỗi 25 giờ sử dụng, kiểm tra lỗ thông không khí làm mát vào và khu vực xung quanh cánh tần nhiệt làm mát xi lanh xem có bị tắc nghẽn không, trong trường hợp động cơ quá nóng hoặc thập chí hồng hóc sản phẩm. Lưu ý rằng cần phải tháo nắp trên và nắp dưới để có thể xem được phần trên của xi lanh.

Kiểm tra cốc tra mô

- Mở nắp trên của cốc tra mỡ và kiểm tra lượng mỡ. Nạp thêm nếu bị với.

Điều chỉnh tốc độ động cơ

- Mặc dù động cơ đã được điều chỉnh trước khi xuất xưởng, nhưng có thể cần điều chỉnh lại hoặc bảo trì sau nhiều lần sử dụng. Vui lòng tham khảo ý kiến của nhà cung cấp ban đầu về việc kiểm tra và bảo trì khác với những gì được đề cập bên dưới.

Điều chỉnh tốc độ không tải

Lưu ý: Làm nóng động cơ trước khi điều chỉnh tốc độ không tải.

- Nếu động cơ dùng hoặc bơm tiếp tục làm việc ở tốc độ không tải khi cần điều khiển van tiết lưu ở vị trí nằm úp, hãy dùng vít điều chỉnh tốc độ không tải nằm bên trái bộ chế hòa khí để điều chỉnh lại tốc độ động cơ.

Xoay vít điều chỉnh tốc độ không tải:

- Ngược chiều kim đồng hồ để giảm tốc độ động cơ

- Theo chiều kim đồng hồ để tăng tốc độ động cơ

Thay dâu hộp số

- Sau 25 giờ sử dụng đầu tiên, hãy thay đầu hộp số. Sau đó, thay đầu sau mỗi 100 giờ sử dụng (SAE90, 100cc).

Kế hoạch bảo trì

Lưu ý: Đảm bảo tuân thủ kế hoạch bảo trì. Khoảng cách thời gian được tính từ việc sử dụng sản phẩm mỗi ngày. Các khoảng cách thời gian sẽ khác nhau nếu không sử dụng mỗi ngày. Chỉ thực hiện công việc bảo trì sản phẩm được nêu trong sổ tay hướng dẫn này. Làm việc với trung tâm bảo hành đã được phê duyệt về công việc bảo trì khác không có trong sổ tay hướng dẫn này.

Nhiệm vụ bảo trì	Hàng ngày	Hàng tuần	Hàng tháng Lưu ý
Tổng quan
Kiểm tra toàn bộ thiết bị xem có bị hông, rò rỉ hoặc chảy tràn hay không	√
Kiểm tra tất cả các bu lông ốc vít có thể chạm tới	√			Văn chặt hoặc thay cái khác nếu cần
Kiểm tra toàn bộ vit/ đai ốc/ bu lông	√			Văn chặt hoặc thay cái khác nếu cần. Không bao gồm vít điều chỉnh.
Kiểm tra ống mềm và phụ kiện	√
Dọn sạch mọi mảnh vụn	√
Động cơ
Kiểm tra và vệ sinh kết nhiên liệu		√
Kiểm tra và vệ sinh bộ lọc nhiên liệu		√
Kiểm tra và vệ sinh bộ lọc khí		√
Kiểm tra hoạt động của cần điều khiển van tiết lưu và công tắc dững	√
Xả cạn kết nhiên liệu	√
Bôi mỡ vào thanh đẩy	√
Vệ sinh hoặc điều chỉnh lại khe hồ bugi		√		Đảm bảo khe hồ là 0,6-0,7mm (0,025in).Thay cái khác nếu cần
Kiểm tra bộ giảm thanh xem có bị hông không.		√		Thay cái khác nếu cần
Vệ sinh bộ giảm thanh và cống xả xi lanh			√
Vệ sinh cánh tàn nhiệt xì lanh và quạt làm mát không khí hút vào			√
Vôi phun và bộ lọc hóa chất
Vệ sinh bộ lọc hóa chất	√
Kiểm tra vòi phun	√
Bơm
Kiểm tra mức đầu bơm
Thay đầu hộp số
Kiểm tra cốc tra mỡ				Nạp thêm nếu cần
Vệ sinh máy bơm				Xịt 5L nước sạch để vệ sinh máy bơm sau khi sử dụng

XỦ' LÝ SỰ CÓ

Xử lý sự cố

Vấn đề Nguyên	nhân có thể xảy ra Biện pháp xử lý
Động cơ không khởi động	Điện cực bugi bị ướt hoặc bị bám bẩn	Vệ sinh hoặc thay bugi
	Nứt sứ bugi	Thay bugi
	Động cơ bị ngập nước	Quay động cơ trong khi để bước gió mở và để hết tiết lưu để làm sạch nhiên liệu thừa
	Nhiên liệu cũ hoặc không đúng	Xả và thay bằng hỗn hợp nhiên liệu/dầu phù hợp
	Không có nhiên liệu trong kết chứa	Nạp hỗn hợp nhiên liệu/dầu phù hợp
Không dữ công suất	Bộ lọc khí bị tắc	Làm sạch và bôi trơn bộ lọc khí
	Đường/đường thông nhiên liệu bị tắc	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Carbon tích tụ trong bộ giảm thanh	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Sử dụng nhiên liệu cũ hoặc không đúng	Xả và thay bằng hỗn hợp nhiên liệu/dầu phù hợp
	Pít-tông bị kẹt	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Máy hoạt động quá sức	Vận hành đúng cách - không để quá tải
Động cơ dùng khi đang hoạt động	Va vào công tắc	Khởi động lại động cơ
	Bugi bị ngắn mạch	Vệ sinh bugi hoặc thay bugi khác
	Pít-tông bị xước	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Két nhiên liệu hết nhiên liệu	Nạp hỗn hợp nhiên liệu/dầu phù hợp
	Bộ chế hòa khí hoặc kết nhiên liệu bị tắc	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
Động cơ khó dùng	Dây dùng bị ngắt kết nối khởi công tắc	Gắn dây dùng vào công tắc
	Động cơ quá nóng	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
Phần thân chính của thiết bị	Giá lắp bơm và/hoặc động cơ bị lỏng	Siết lại các vít giá lắp bơm và/hoặc động cơ
	Rò rồi các kết nối ống	Siết lại kẹp ống hoặc thay kẹp ống khác nếu bị hồng
Bơm không phun	Không có chất lỏng pha loãng hóa học trong bình máy phun	Nạp chất lỏng vào bình máy phun
	Các van bên trong máy bơm bị tắc	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Van gió bị kẹt	Vệ sinh hoặc thay van gió
	Cải đặt áp suất quá thấp không đúng	Điều chỉnh đồng hồ điều chỉnh áp suất
	Bơm bị mòn hoặc bị hồng	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Vòi phun bị tắc	Vệ sinh vòi phun
Áp lực phun không đủ	Cải đặt tốc độ bơm hoặc áp suất quá thấp	Điều chỉnh tốc độ bơm và đồng hồ điều chỉnh áp suất
	Vòi phun bị tắc	Vệ sinh vòi phun
	Phót bơm và/hoặc phát chữ V bị mòn hoặc bị hồng	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	(Các) van một chiều bên trong máy bơm bị tắc	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Khóp ly hợp bị trượt	Thay khớp ly hợp
	Thiếu bôi trơn	Bôi mở lên thanh đẩy
	Vòi phun bị vỡ	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền
	Vòi phun bị mòn hoặc hồng	Liên hệ với Trung tâm bảo hành hoặc gặp đại lý được ủy quyền

Nếu vẫn tiếp tục gặp khó khăn khi chạy, hãy liên hệ với Trung tâm bảo hành hoặc đại lý được ủy quyền gần nhất.

VÂN CHUYÊN VÀ BẢO QUẢN

Vận chuyển

• Giữ thiết bị an toàn trong quá trình vận chuyển để tránh hư hỏng và tai nạn.
• Để sản phẩm và thiết bị ở nơi khô ráo và không bị sương giá.
• Xả hết nhiên liệu ra và tiến hành vệ sinh sản phẩm.
• Thay hoặc sửa chữa các chi tiết bị hồng.
• Sử dụng đúng nắp bảo vệ trên sản phẩm không giữảm.
• Có định sản phẩm trong quá trình vận chuyển.

Bảo quản

CẢNH BÁO: Khi xả nhiên liệu, hãy cần thận để không làm đồ ra ngoài. Nếu nhiên liệu bị đồ ra ngoài, hãy lau sạch hoàn toàn. Ngoài ra, hãy nhớ đóng chặt nắp bình chứa

THẦN TRỘNG: Nếu nhiên liệu nằm trong động cơ trong thời gian dài, bên trong bộ chế hòa khí có thể bị tắc và gây ra lỗi khởi động động cơ và không đủ công suất.

- Trong quá trình bảo quản, hãy nói lỏng nhẹ nắp của bình đựng dung dịch hóa chất. Nếu vận quá chất, miếng đêm có thể bị biến dạng.

Sau khi hoàn thành tất cả các nhiệm vụ công việc mà không có kế hoạch sử dụng sản phẩm trong một thời gian dài, vui lòng thực hiện các bước bảo quản trước sau đây để tránh rắc rối do những thay đổi khi thời gian qua đi.

1. Vệ sinh bình chứa chất lỏng hóa chất và vòi phun.
2. Đọn sạch bụi bản trên máy phun và kiểm tra xem có bị hồng hoặc bị lòng không. Nếu phát hiện có bất thường, hãy sửa chữa kỹ lưỡng để chuẩn bị cho việc sử dụng thiết bị trong tương lai.
3. Xả kết nhiên liệu
4. Khởi động động cơ và đề nó ở tốc độ không tải cho đến khi tiêu thụ hết nhiên liệu trong bộ chế hòa khí và động cơ dùng tự nhiên.
5. Thảo bugi và nhỏ vải giọt (1 đến 2 cc) đầu 2 kỳ bên trong động cơ. Sau khi kéo dây khởi động 2 hoặc 3 lần, trả bugi về vị trí ban đầu và dùng ở vị trí nén.
6. Sau khi tra dầu chống ăn mòn vào bộ điều khiển buróm gió và các bộ phận kim loại khác, hãy đây nắp sản phẩm và bảo quản trong nhà tại nơi có độ ẩm thấp.

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật

Dòng sản phẩm 321SP
Bơm	Loại	Loại thanh đẩy
	Áp suất làm việc (MPa)	1.5-3.0
	Áp suất tối đa (MPa)	3.5
	Lưu lượng làm việc tối đa (LPM)	7
Động cơ	Loại	Động cơ xăng 2 thì 1 xi lanh được làm mát bằng không khí
	Dung tích xi lanh (cc)	25.4
	Công suất/tốc độ tối đa (kW/vòng/phút)	0.75/7000
	Tốc độ vận hành động cơ (vòng/phút)	7000±500
	Tốc độ không tải (vòng/phút)	3000±200
	Loại nhiên liệu	Hỗn hợp xăng/dầu
	Dầu	Dầu 2 thì
	Tỷ lệ trộn	25:1,40:1(Chỉ đầu chính hăng của Husqvarna)
	Hệ thống khởi động	Bộ khởi động dễ dàng
	Bugi	LD L7T
Kích thước bên ngoài của thiết bị chính (mm)Dài * Rộng * Cao		332*330*335
Trọng lượng tịnh / Tổng trọng lượng (kg)		9.44 / 14.5
Dung tích kết nhiên liệu (L)		0.6

PHỤ KIÊN

Phụ kiện

Tên Thông số kỹ thuật
Ống đầu vào	Chiều dài 2,5m, G1/2 14
Ống hồi	Chiều dài 2,5m, đường kính 8mm
Ống đầu ra áp suất cao	Chiều dài 15m, M14*1,5

สารบัญ

บทนำ....94

ความปลอดภัย......95

การประกอบ....98

การใช้งาน....99
