Type de produit	Projecteur LED portable
Marque	LA VAGUE
Modèle	LV-HD151
Technologie d'affichage	LCD
Résolution native	800 x 480 pixels
Luminosité	1500 lumens
Contraste	1000:1
Distance de projection	Jusqu'à 4 m
Taille d'écran	100 à 380 cm
Rapport d'aspect	16:9 / 4:3
Correction trapézoïdale	±15° manuelle
Source lumineuse	LED
Durée de vie de la lampe	Environ 30 000 heures
Alimentation	110-240 V ~ 50/60 Hz
Consommation électrique	60 W
Dimensions (L x P x H)	208 x 165 x 80 mm
Poids	949 g
Entrées	USB, SD, HDMI, AV, VGA
Sorties	Casque (jack 3,5 mm), USB 5 V (500 mA)
Fonctions multimédia	Lecture photo, musique, vidéo, texte depuis USB/SD
Télécommande	Incluse (pile non fournie)
Sécurité	Ne pas regarder dans l'objectif ; ne pas ouvrir ; utiliser une prise avec terre
Entretien	Nettoyer l'objectif avec un chiffon doux ; ranger dans l'emballage d'origine
Pièces détachées / Réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le fournisseur

FOIRE AUX QUESTIONS - LV-HD151 LA VAGUE

Comment allumer le projecteur ?

Appuyez sur le bouton Power situé sur le dessus du projecteur ou sur la télécommande. Le voyant passe au vert fixe.

Comment connecter un périphérique HDMI ?

Branchez le câble HDMI à l'entrée HDMI du projecteur, puis sélectionnez la source HDMI dans le menu Source.

Que faire si l'image est déformée ?

Utilisez la molette de correction trapézoïdale située en haut du projecteur pour ajuster l'angle. Tournez la bague de mise au point pour netteté.

Puis-je remplacer la lampe moi-même ?

Non, la lampe LED est intégrée et non remplaçable par l'utilisateur. Contactez le service après-vente en cas de panne.

Le projecteur ne détecte pas ma clé USB.

Vérifiez que la clé USB est formatée en FAT32 et ne dépasse pas 32 Go. Branchez-la sur le port USB, puis sélectionnez la source USB.

Comment régler le volume ?

Utilisez les touches Vol+ et Vol- de la télécommande. Vous pouvez aussi accéder au menu Son pour régler la balance.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que le projecteur n'est pas en mode Muet (bouton Mute de la télécommande). Assurez-vous que le câble audio est bien connecté ou que le périphérique source émet du son.

Comment basculer entre les sources ?

Appuyez sur le bouton Source de la télécommande ou du projecteur. Utilisez les flèches pour sélectionner AV, VGA, HDMI ou USB, puis validez avec OK.

Le projecteur chauffe-t-il normalement ?

Oui, une ventilation est normale. Ne bloquez pas les fentes d'aération et placez le projecteur sur une surface dure et stable.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec (microfibre). N'utilisez pas de produits liquides ou abrasifs. Remettez le capuchon de l'objectif après usage.

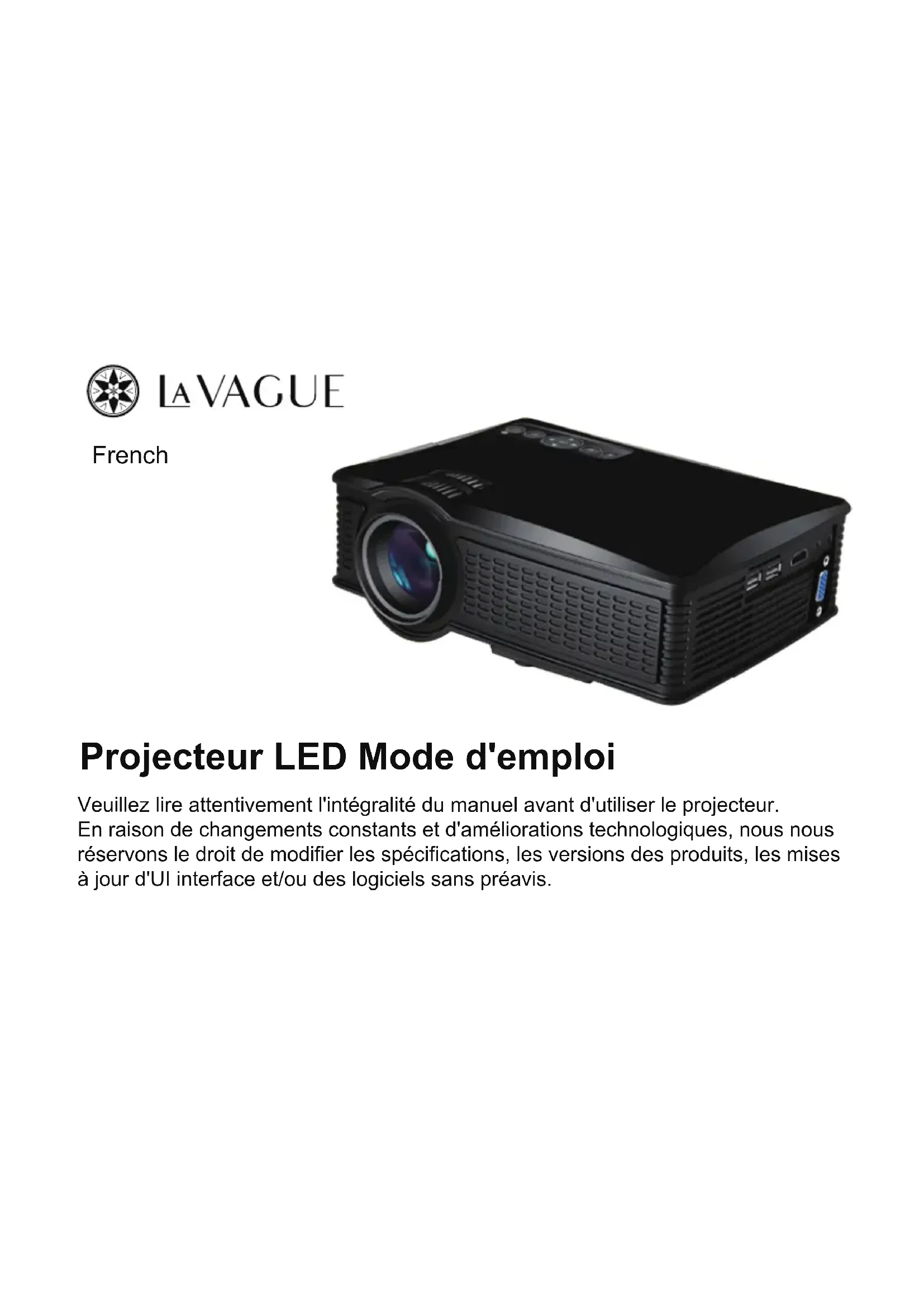

MODE D'EMPLOI LV-HD151 LA VAGUE

Projecteur LED Mode d'emploi

Veuillez lire attentivement l'intégralité du manuel avant d'utiliser le projecteur. En raison de changements constants et d'améliorations technologiques, nous nous réservons le droit de modifier les spécifications, les versions des produits, les mises à jour d'UI interface et/ou des logiciels sans préavis.

Attention

1. Veuillez lire attentivement l'intégralité du manuel avant d'utiliser le projecteur.
2. Afin d'assurer la stabilité de l'alimentation électrique, veuillez utiliser une alimentation standard et des prises de courant avec terre.
3. Utilisez uniquement la source d'alimentation fournie avec le projecteur.
4. Veuillez ne pas ouvrir le projecteur. Il n'y a pas de pièces réparables par l'utilisateur dans le projecteur. L'ouverture du projecteur annulera la garantie. Si vous avez un problème avec votre projecteur, contactez votre fournisseur.
5. Veuillez ne pas regarder dans l'objectif du projecteur. La lumière vive pourrait blesser vos yeux.
6. Ne placez pas le projecteur sur une surface qui pourrait bloquer le flux d'air des fentes de ventilation. Les matières souples peuvent gêner le flux d'air. Placer le projecteur sur une surface stable et dure.
7. Tenez le projecteur loin des liquides et de l'humidité. Le projecteur n'est pas étanche et ne doit pas être utilisé à l'extérieur.
8. Pour éviter les chocs électriques, gardez le projecteur à l'abri de l'humidité.
9. Veuillez éteindre le projecteur et le débrancher de l'alimentation électrique lorsqu'il n'est pas utilisé.
10. Veuillez utiliser l'emballage d'origine lorsque vous rangez votre projecteur.

Aperçu du produit

1 2 3 4 5 6 S M OK S 7 8 9 10 OUT 6V HDMI AV 11 12 VGA Input 13 14 15 16 18

1. Source du signal
2. Menu
3. Bouton OK
4. Touches fléchées
5. Retour
6. Puissance
7. Entrée SD
8. Entrée vidéo HD
9. Entrée vidéo
10. Prise jack 10,5 mm pour casque d'écoute/jack 3,5 mm Sortie audio
11. Sortie 5V
12. Port d'entrée USB
13. Mise au point de l'objectif
14. Correction trapézoïdale
15. Lentille
16. Connection de l'alimentation (110-240V)
17. Entrée VGA
18. Capuchon d'objectif

Télécommande

1 2 3 4 5 6 7 8 9 10 11 12 13 S 14 15 16 OK 17 18 19 20 21 22 23 24 MCC SOUND RHOPE

1. Bouton de coupure du son: activer ou désactiver le son.

2. Bouton ZOOM: Modes de sélection du zoom (4:3/16:9/Auto).

3. Bouton Marche/Arrêt: allumer ou éteindre le projecteur.

4/5. Bouton flip: rotation des images/vidéos.

1. Bouton ÉCOUTE: désactive les images/vidéos (Mode Son seulement).

7/10. Boutons de réglage du volume : Augmenter ou baisser le volume.

8/9/11/12. Boutons de lecture.

1. Bouton lecture/pause.

2. Bouton SOURCE: Menu de sélection de la source média/entrée.

14/16/18/20. Boutons fléchées de sélection du menu.

1. Bouton OK: Confirmer la sélection du menu.

2. Bouton MENU: Menu principal du projecteur : (Sélection du menu Image/Son/Option).

3. Bouton EXIT: quitte le menu/mode sélectionné.

4. Bouton PIC : Abréviation pour le mode "Image seulement".

5. Bouton de son : raccourcis clavier pour le mode musique.

6. Bouton FREEZE: Cette Bouton ne fonctionne pas pour ce modèle.

Caractéristiques techniques

Réglage de l'image	LCD	Correction trapézoïdale ±15° Manuel
Contraste	1000:1	USB power	5V Sortie 500mA
Résolution physique	800*480	Puissance	110-240V~50/60HZ
Source lumineuse	LED	Project. KW	60W
Distance de projection	Max. 4 m	Interface d'entrée	USB/SD/HDMI/AV/VGA
Écran de projection	100-380 cm	Interface de sortie	casque
Rapport d'aspect	16:9 / 4:3	Taille du projecteur	208*165*80mm
Lumens	1500 Lumens	Poids du projecteur	949g

Mode d'emploi

1. Premières étapes

Branchez le cordon d'alimentation à la prise réseau sur le côté du projecteur et à une prise murale. Si le voyant lumineux situé en haut du projecteur est rouge fixe, le projecteur est en mode veille.

2. Fonctionnement - marche/arrêt

Appuyez sur le bouton "Power" en haut du projecteur ou sur le bouton "Power" de la télécommande. Si le voyant lumineux situé en haut du projecteur est vert fixe, le projecteur est allumé (appuyez à nouveau sur le bouton "Power" - soit sur le projecteur, soit sur la télécommande pour éteindre le projecteur). Retirez le cache de l'objectif. Pour soulever ou abaisser l'avant du projecteur, tournez le pied réglable situé sur la base.

Power button Power button adjustable foot

Mode d'emploi

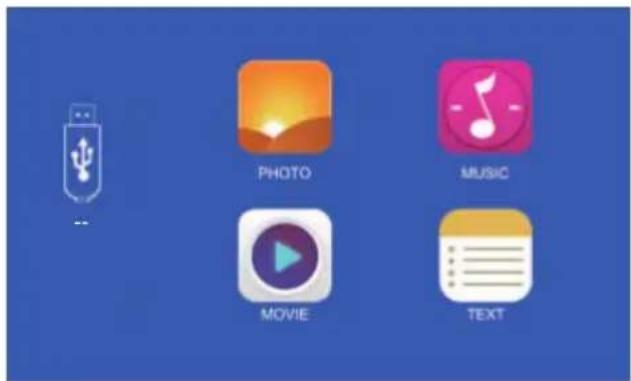

3. Interface start/multimédia

Lorsque le projecteur est allumé, l'écran de démarrage multimédia apparaît.

PHOTO MUSIC MOVIE TEXT

Multi-Media Interface

Mode d'emploi

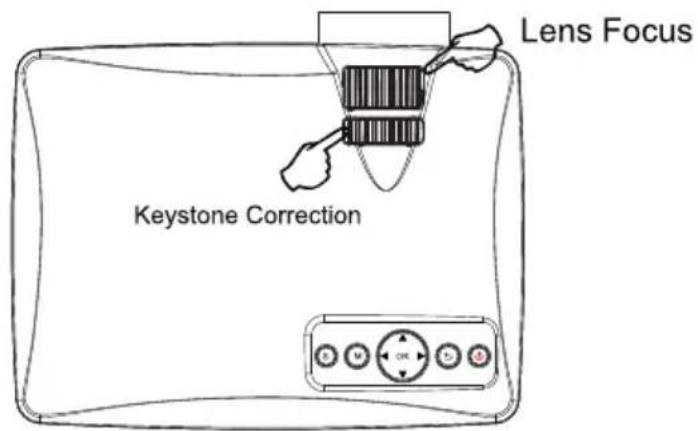

4. Correction trapézoïdale / mise au point de l'image

Utilisez la molette de réglage du trapèze située en haut du projecteur pour régler l'angle du projecteur. Utilisez le sélecteur de fonction, qui se trouve également en haut du projecteur, pour effectuer la mise au point de l'objectif afin de régler la mise au point de l'image.

1. Connexion réseau/multimédia

Connectez le lecteur UAB (non fourni) ou une carte SD (non fournie) aux entrées correspondantes sur le côté du projecteur. Sélectionnez la source de média "USB", puis sélectionnez le support souhaité (Photo/Film/Musique/Fichier). Sélectionnez le(s) fichier(s) à visualiser, puis appuyez sur la touche "Play/Pause" de la télécommande.

Input Source

AV

VGA

HDMI

USB

OK

PHOTO MUSIC MOVIE TEXT

Connexion

2. Connecteur d'équipement vidéo AV

Connectez le câble vidéo 3-en-1 fourni à l'entrée appropriée sur le côté du projecteur pour connecter l'équipement audiovisuel.

Input Source

AV

VGA

HDMI

USB

3. Connecteur de périphérique HDMI

Connectez un ordinateur et d'autres périphériques HDMI/VGA à l'entrée appropriée sur le côté du projecteur et sélectionnez la source multimédia HDMI ou VGA.

Input Source AV VGA HDMI USB OK

4. Connexion pour appareils audio

Connectez les écouteurs de 3,5 mm et autres périphériques audio pris en charge à l'entrée correspondante sur le côté du projecteur.

5. Autres connexions

Connectez les téléphones mobiles et tablettes pris en charge à la prise d'entrée OUT 5V située sur le panneau latéral du projecteur pour utiliser uniquement la fonction de charge.

Menu Principal

1. Menu Image

Mode d'image standard	Standard / Chaud /Utilisateur / Dynamique
Température de couleur	Standard / Chaud / Froid
Rapport d'aspect	Auto / 4:3 / 16:9
X_Zoom	0 - 100
Y_Zoom	0 - 100
Réduction du bruit	OFF / LOW / MID / HIGH
Configuration PC	----
Basculement horizontal	OFF/ON
Basculement vertical	OFF/ON

Menu Principal

2. Menu Son

Mode son standard	Musique / Film / Sport / Utilisateur
Balance	(-50~50)
Auto-Volume	OFF/ON
Son surround	OFF/Surround

Menu Principal

3. Option Menu

Langues	Anglais / Allemand / Français / Italien...
Rétablir le réglage par défaut	OUI / ON
HDMI CEC	Liste d'appareils / HDMI CEC / Auto Stand-by
Gamme de couleurs 0-255	----
Mise à jour USB	Mise à jour du logiciel
