LV-HD151 - Projektor LA VAGUE - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer LED-Projektor
Marke	LA VAGUE
Modell	LV-HD151
Display-Technologie	LCD
Native Auflösung	800 x 480 Pixel
Helligkeit	1500 Lumen
Kontrast	1000:1
Projektionsabstand	Bis zu 4 m
Bildschirmgröße	100 bis 380 cm
Seitenverhältnis	16:9 / 4:3
Trapezkorrektur	±15° manuell
Lichtquelle	LED
Lampenlebensdauer	Ca. 30.000 Stunden
Stromversorgung	110-240 V ~ 50/60 Hz
Stromverbrauch	60 W
Abmessungen (L x B x H)	208 x 165 x 80 mm
Gewicht	949 g
Eingänge	USB, SD, HDMI, AV, VGA
Ausgänge	Kopfhörer (3,5 mm Klinke), USB 5 V (500 mA)
Multimedia-Funktionen	Foto-, Musik-, Video-, Textwiedergabe von USB/SD
Fernbedienung	Inklusive (Batterie nicht im Lieferumfang)
Sicherheit	Nicht ins Objektiv schauen; nicht öffnen; Steckdose mit Erdung verwenden
Pflege	Objektiv mit einem weichen Tuch reinigen; in Originalverpackung aufbewahren
Ersatzteile / Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Lieferanten kontaktieren

Häufig gestellte Fragen - LV-HD151 LA VAGUE

Wie schalte ich den Projektor ein?

Drücken Sie die Power-Taste auf der Oberseite des Projektors oder auf der Fernbedienung. Die Anzeige leuchtet dauerhaft grün.

Wie schließe ich ein HDMI-Gerät an?

Schließen Sie das HDMI-Kabel an den HDMI-Eingang des Projektors an und wählen Sie dann die Quelle HDMI im Quellmenü.

Was tun, wenn das Bild verzerrt ist?

Verwenden Sie das Trapezkorrektur-Rad oben am Projektor, um den Winkel anzupassen. Drehen Sie den Fokusring für die Schärfe.

Kann ich die Lampe selbst austauschen?

Nein, die LED-Lampe ist integriert und kann nicht vom Benutzer ausgetauscht werden. Wenden Sie sich bei einem Defekt an den Kundendienst.

Der Projektor erkennt meinen USB-Stick nicht.

Stellen Sie sicher, dass der USB-Stick im Format FAT32 formatiert ist und nicht größer als 32 GB ist. Schließen Sie ihn an den USB-Anschluss an und wählen Sie dann die Quelle USB.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Tasten Vol+ und Vol- auf der Fernbedienung. Sie können auch das Ton-Menü aufrufen, um die Balance einzustellen.

Warum gibt es keinen Ton?

Überprüfen Sie, ob der Projektor nicht im Stumm-Modus ist (Mute-Taste auf der Fernbedienung). Stellen Sie sicher, dass das Audiokabel richtig angeschlossen ist oder dass das Quellgerät Ton ausgibt.

Wie wechsle ich zwischen den Quellen?

Drücken Sie die Source-Taste auf der Fernbedienung oder am Projektor. Verwenden Sie die Pfeiltasten, um AV, VGA, HDMI oder USB auszuwählen, und bestätigen Sie mit OK.

Heizt sich der Projektor normal auf?

Ja, eine Belüftung ist normal. Blockieren Sie nicht die Lüftungsschlitze und stellen Sie den Projektor auf eine harte, stabile Oberfläche.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser). Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Setzen Sie nach Gebrauch die Objektivabdeckung wieder auf.

BEDIENUNGSANLEITUNG LV-HD151 LA VAGUE

LED-Projektor Benutzerhandbuch

Bitte lesen Sie die gesamte Bedienungsanleitung sorgfältig durch, bevor Sie den Projektor in Betrieb nehmen. Aufgrund ständiger Änderungen und Verbesserungen in der Technik, behalten wir uns das Recht vor, Spezifikationen, Produkterscheinungen, UI Interface und/oder Software Updates ohne vorherige Ankündigung zu ändern.

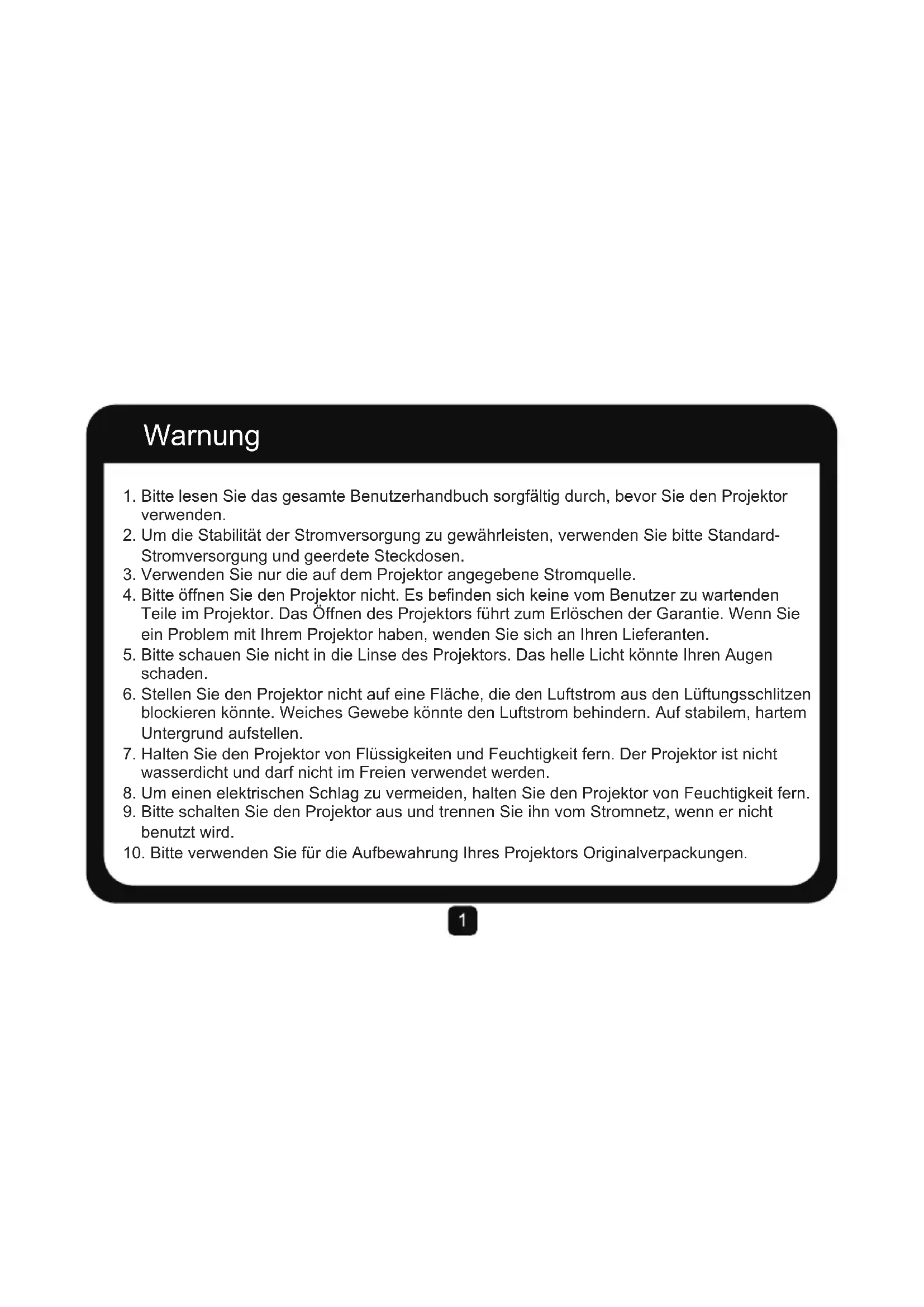

Warnung

1. Bitte lesen Sie das gesamte Benutzerhandbuch sorgfältig durch, bevor Sie den Projektor verwenden.
2. Um die Stabilität der Stromversorgung zu gewährleisten, verwenden Sie bitte Standard-Stromversorgung und geerdete Steckdosen.
3. Verwenden Sie nur die auf dem Projektor angegebene Stromquelle.
4. Bitte öffnen Sie den Projektor nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Projektor. Das Öffnen des Projektors führt zum Erlöschen der Garantie. Wenn Sie ein Problem mit Ihrem Projektor haben, wenden Sie sich an Ihren Lieferanten.
5. Bitte schauen Sie nicht in die Linse des Projektors. Das helle Licht könnte Ihren Augen schaden.
6. Stellen Sie den Projektor nicht auf eine Fläche, die den Luftstrom aus den Lüftungsschlitzen blockieren könnte. Weiches Gewebe könnte den Luftstrom behindern. Auf stabilem, hartem Untergrund aufstellen.
7. Halten Sie den Projektor von Flüssigkeiten und Feuchtigkeit fern. Der Projektor ist nicht wasserdicht und darf nicht im Freien verwendet werden.
8. Um einen elektrischen Schlag zu vermeiden, halten Sie den Projektor von Feuchtigkeit fern.
9. Bitte schalten Sie den Projektor aus und trennen Sie ihn vom Stromnetz, wenn er nicht benutzt wird.
10. Bitte verwenden Sie für die Aufbewahrung Ihres Projektors Originalverpackungen.

Produktübersicht

1 2 3 4 5 6 S M OK S 7 8 9 10 OUT SV 中控屏控制卡 HCP端 AV VGA Input 17 16 15 14 18

1. Signalquelle
2. Menü
3. OK-Taste
4. Pfeiltasten
5. Zurück
6. Leistung
7. SD-Eingang
8. Video-HD-Eingang
9. Videoeingang
10. Kopfhörer/3.5mm Klinkenbuchse Audio- Ausgang
11. 5V-Ausgang
12. USB-Eingang
13. Objektiv Fokus
14. Keystone-Korrektur
15. Linse
16. Leistungsaufnahme (110-240V)
17. VGA-Eingang
18. Objektivdeckel

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 S 14 15 16 OK 17 18 19 20 21 22 23 24

1. Mute-Taste: Ton ein- oder ausschalten.
2. ZOOM-Taste: Zoom-Auswahlmodi (4:3/16:9/Auto).
3. Ein/Aus-Taste: Den Projektor ein- oder ausschalten.
   4/5. Flip Button: Drehen der Bilder/Videos.
4. LISTEN-Taste: Schaltet Bilder/Videos aus (Nur-Ton-Modus).
   7/10. Lautstärkeregelungstasten: Die Lautstärke nach oben oder unten regeln.
   8/9/11/12. Playback-Tasten.
5. Wiedergabe-/Pause-Taste.
6. SOURCE-Taste: Media/Input Quellenauswahl-Menü.
   14/16/18/20. Menüauswahl Pfeiltasten.
7. OK-Taste: Menüauswahl bestätigen.
8. MENÜ-Taste: Projektor-Hauptmenü: (Bild-/Sound-/Optionsmenü-Auswahl).
9. EXIT-Taste: Beendet das/den aktuell ausgewählte/n Menü/Modus
10. PIC-Taste: Abkürzung für den Modus „Nur Bild“.
11. SOUND-Taste: Tastenkürzel für den reinen Musikmodus.
12. FREEZE Taste: Diese Taste findet bei diesem Modell keine Anwendung.

Technische Daten

Bildeinstellungen	LCD	Keystone-Korrektur	±15° Manuell
Kontrast	1000:1	USB Power	5V 500mA Ausgang
Physikalische Auflösung	800*480	Leistung	110-240V~50/60HZ
Lichtquelle	LED	Projekt. KW	60W
Projektionsentfernung	Max. 4 m	Eingangsschnittstelle	USB/SD/HDMI/AV/VGA
Projektionsfläche	100-380 cm	Ausgangsschnittstelle	Kopfhörer
Bildformat	16:9 / 4:3	Projektor Größe	208*165*80mm
Lumen	1500 Lumen	Projektor Gewicht	949g

Bedienungsanleitung

1. Erste Schritte

Schließen Sie das Netzkabel an die Netzwerkbuchse an der Seite des Projektors und an eine Steckdose an. Leuchtet die Kontrollleuchte am oberen Ende des Projektors konstant rot, so befindet sich der Projektor im Standby-Modus.

2. Betrieb - Ein/Aus

Drücken Sie die „Power“-Taste auf der Oberseite des Projektors oder die „Power“-Taste auf der Fernbedienung. Leuchtet die Kontrollleuchte oben am Projektor konstant grün, so ist der Projektor eingeschaltet (Drücken Sie erneut die Taste „Power“ - entweder am Projektor oder auf der Fernbedienung, um den Projektor auszuschalten). Entfernen Sie die Linsenkappe von der Linse. Um die Vorderseite des Projektors anzuheben oder abzusenken, drehen Sie den verstellbaren Fuß, der sich auf dem Sockel befindet.

Power button Power button adjustable foot

Bedienungsanleitung

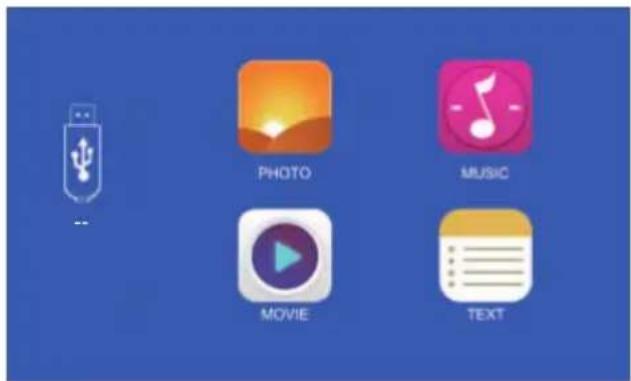

3. Start-/Multi-Media-Schnittstelle

Nach dem Einschalten des Projektors erscheint der Multimedia-Startbildschirm.

PHOTO MUSIC MOVIE TEXT

Multi-Media Interface

Bedienungsanleitung

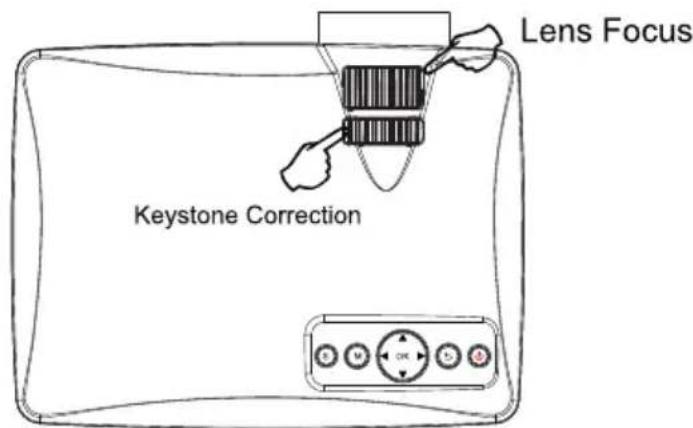

4. Keystone-Korrektur/Bildfokussierung

Verwenden Sie das Einstellrad für die Trapezkorrektur, das sich oben am Projektor befindet, um den Winkel des Projektors zu justieren. Benutzen Sie das Einstellrad, das sich ebenfalls oben am Projektor befindet, für die Fokussierung des Objektivs, um den Bildfokus einzustellen.

Datei	Unterstützte Formate	Dateinamenerweiterung Internes Dekodierungsformat
Bild	JPEG	.jpg	---
	BMP	.bmp	---
	PNG	.png	---
Musik	WMA	.wma	---
	MP3	.MP3	---
	MP4	.M4A	.dat/.mpg/.mpeg
Film	RM/RMVB	.rm/.rmvb	RV8/9/10
	MPEG1	.dat/.mpg/.mpeg	---
	MPEG2	.mpg	---
	MPEG4	mp4	DIVX,XVID
	H264	mov	MPEG1,2,4
	MOV	mp4	---
	FLV	.flv	H264
	Vc1	.wmv/.asf	vc1
	DivX	.DIVX/.AVI	MPEG,DIVX

Verbinden

Verbinden

1. Netzwerk/Multimedia-Anschluss

Schließen Sie das UAB-Laufwerk (nicht im Lieferumfang enthalten) oder eine SD-Karte (nicht im Lieferumfang enthalten) an die entsprechenden Eingänge an, die sich an der Seite des Projektors befinden. Wählen Sie die Medienquelle „USB“ und wählen Sie dann das gewünschte Medium aus (Foto/Film/Musik/Datei). Wählen Sie die Datei(en) aus, die Sie ansehen möchten, und drücken Sie dann die Taste „Play/Pause“ auf der Fernbedienung.

Input Source

AV

VGA

HDMI

USB

PHOTO MUSIC MOVIE TEXT

Verbinden

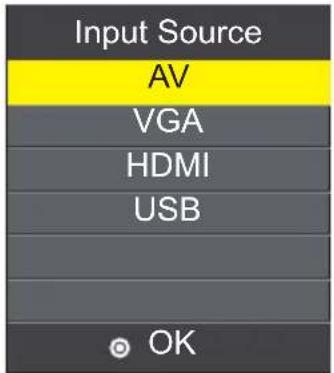

2. AV Video Equipment Anschluss

Schließen Sie das beiliegende 3-in-1-Videokabel an den entsprechenden Eingang an der Seite des Projektors an, um AV-Geräte anzuschließen.

Input Source AV VGA HDMI USB OK

3. HDMI-Geräteanschluss

Schließen Sie einen Computer und andere HDMI/VGA-Geräte an den entsprechenden Eingang an der Seite des Projektors an und wählen Sie die Medienquelle „HDMI" oder „VGA".

Input Source AV VGA HDMI USB OK

4. Anschluss für Audiogeräte

Schließen Sie 3,5-mm-Kopfhörer und andere unterstützte Audiogeräte an den entsprechenden Eingang an der Seite des Projektors an.

5. Andere Verbindungen

Schließen Sie die unterstützten Mobiltelefone und Tabletts an die OUT 5V-Eingangsbuchse an, die sich an der Seitenwand des Projektors befindet, um nur die Ladefunktion zu nutzen.

Hauptmenü

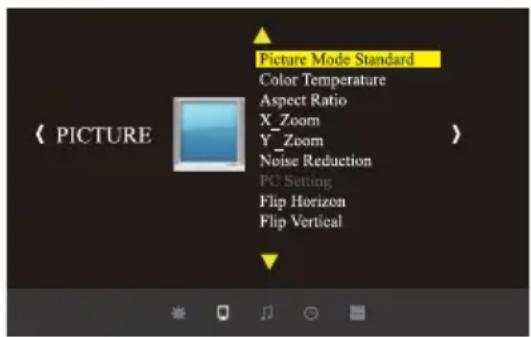

1. Bild-Menü

Bildmodus-Standard	Standard/Warm/ Benutzer/Dynamisch
Farbtemperatur	Standard/Warm/Kalt
Bildformat	Auto/4:3/16:9
X_Zoom	0-100
Y_Zoom	0-100
Rauschunterdrückung	AUS/Niedrig/Mittel/Hoch
PC-Einstellung	----
Flip-Horizont	AUS/AN
Vertikal Spiegeln	AUS/AN

Hauptmenü

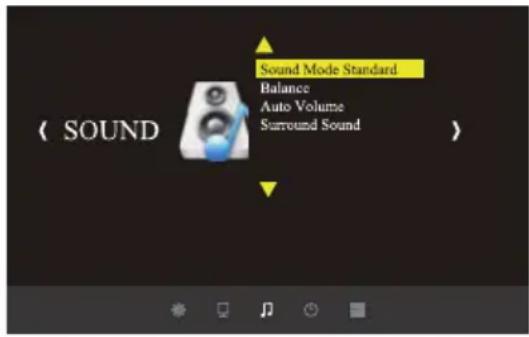

2. Ton-Menü

Tonmodus-Standard	Musik/Film/Sport/ Benutzer/Standard
Balance	(-50~50)
Auto-Volumen	AUS/AN
Surround-Klang	AUS/Surround

Hauptmenü

3. Optionsmenü

Sprache	Deutsch/Englisch/Französisch/Italienisch...
Werkseinstellung wiederherstellen	JA/AN
HDMI CEC	Geräteliste/HDMI CEC/Auto-Standby
Farbskala 0-255	----
USB Aktualisierung	Software-Aktualisierung
