BEDIENUNGSANLEITUNG LV-HD240 LA VAGUE

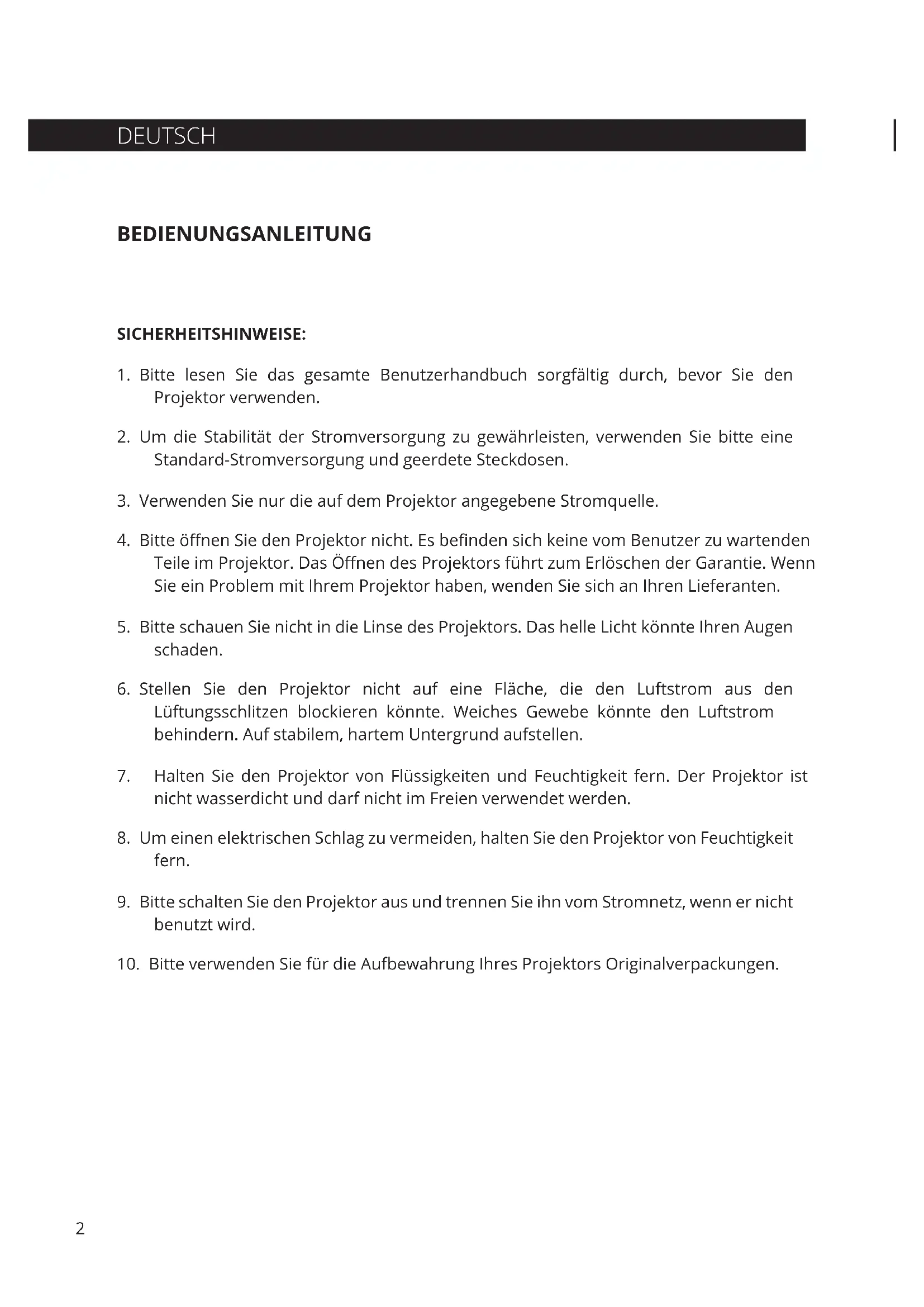

SICHERHEITSHINWEISE:

1. Bitte lesen Sie das gesamte Benutzerhandbuch sorgfältig durch, bevor Sie den Projektor verwenden.
2. Um die Stabilität der Stromversorgung zu gewährleisten, verwenden Sie bitte eine Standard-Stromversorgung und geerdete Steckdosen.
3. Verwenden Sie nur die auf dem Projektor angegebene Stromquelle.
4. Bitte öffnen Sie den Projektor nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Projektor. Das Öffnen des Projektors führt zum Erlöschen der Garantie. Wenn Sie ein Problem mit Ihrem Projektor haben, wenden Sie sich an Ihren Lieferanten.
5. Bitte schauen Sie nicht in die Linse des Projektors. Das helle Licht könnte Ihren Augen schaden.
6. Stellen Sie den Projektor nicht auf eine Fläche, die den Luftstrom aus den Lüftungsschlitzen blockieren könnte. Weiches Gewebe könnte den Luftstrom behindern. Auf stabilem, hartem Untergrund aufstellen.
7. Halten Sie den Projektor von Flüssigkeiten und Feuchtigkeit fern. Der Projektor ist nicht wasserdicht und darf nicht im Freien verwendet werden.
8. Um einen elektrischen Schlag zu vermeiden, halten Sie den Projektor von Feuchtigkeit fern.
9. Bitte schalten Sie den Projektor aus und trennen Sie ihn vom Stromnetz, wenn er nicht benutzt wird.
10. Bitte verwenden Sie für die Aufbewahrung Ihres Projektors Originalverpackungen.

PRODUKTÜBERSICHT

1 2 3 4 5 6 7 OK M S O 8 9 10 11 12 13

1 Infrarot-Empfänger 7 Auswahl bestätigen
2 Status-LED 8 Menü aufrufen
3 Im Menü nach oben 9 Im Menü zurück
4 Im Menü nach rechts 10 Eingang auswählen
Laustärke erhöhen 11 An-/Aus-Taste
5 Im Menü nach unten 12 Fokus
6 Im Menü nach links 13 Trapezkorrektur
Lautstärke verringern

ANSCHLÜSSE

1 3 4 AV USB TF HDMI VGA

1 3,5mm Audio-Ausgang 4 microSD Karten-Eingang
2 3,5mm AV-Eingang 5 HDMI-Eingang
3 USB-Eingang 6 VGA-Eingang

FERNBEDIENUNG

Ein- und Ausschalten Einstellungen aufrufen Im Menü nach oben Im Menü nach links Im Menü nach unten Play / Pause (bei Wiedergabe über USB Stick oder microSD Karte) Lautstärke verringern Ton an/aus Quelle auswählen Auswahl bestätigen Im Menü nach rechts Zurück Lautstärke erhöhen

INBETRIEBNAHME

1. Netzkabel anschließen

Schließen Sie das Netzkabel an der Seite des Projektors und einer Steckdose an. Leuchtet die Kontrollleuchte am oberen Ende des Projektors konstant rot, so befindet sich der Projektor im Standby-Modus.

2. Einschalten

Entfernen Sie die Linsenkappe von der Linse.

Drücken Sie die „Power“-Taste auf der Oberseite des Projektors oder die „Power“-Taste auf der Fernbedienung. Leuchtet die Kontrollleuchte oben am Projektor konstant grün, so ist der Projektor eingeschaltet. Um den Projektor auszuschalten drücken Sie erneut die Taste „Power“ - entweder am Projektor oder auf der Fernbedienung.

3. Bildeinstellungen

Um die Vorderseite des Projektors anzuheben oder abzusenken, drehen Sie den verstellbaren Fuß, der sich auf der Unterseite des Projektors befindet.

Benutzen Sie das vordere Einstellrad, das sich ebenfalls oben am Projektor befindet, um den Bildfokus einzustellen. Verwenden Sie das hintere Einstellrad für die Trapezkorrektur, das sich oben am Projektor befindet, um den Winkel des Projektors zu justieren.

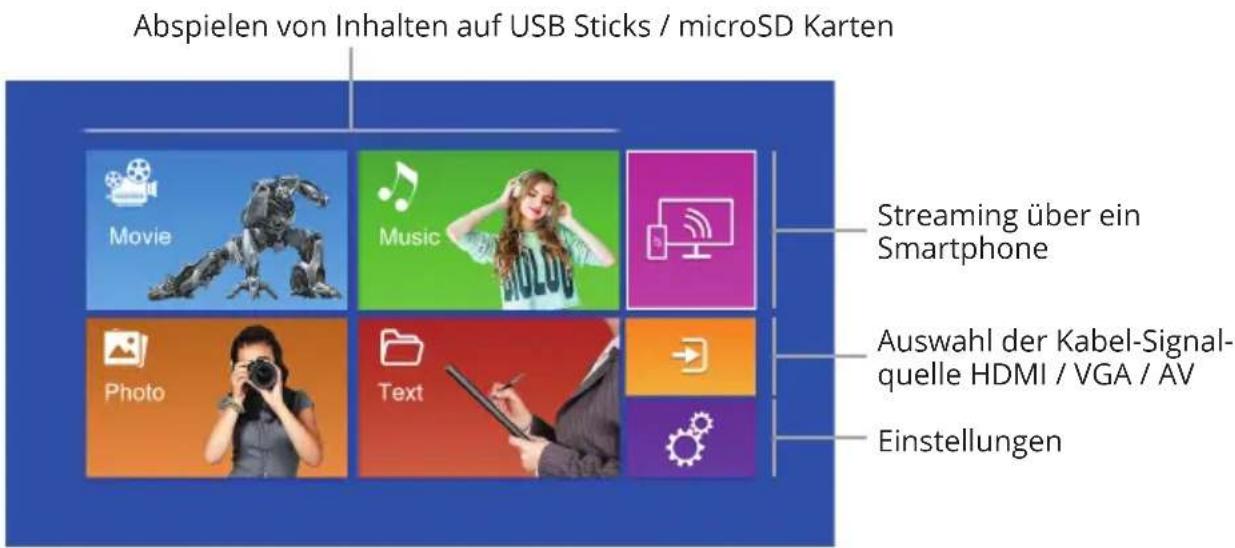

Sobald der Projektor betriebsbereit ist erscheint das Hauptmenü

Movie Music Photo Text

Hierbei stehen Ihnen folgende Bereiche zur Verfügung:

Abspielen von Inhalten auf USB Sticks / microSD Karten Movie Music Streaming über ein Smartphone Photo Text Auswahl der Kabel-Signal-quelle HDMI / VGA / AV Einstellungen

4. Wiedergabe von einer Kabel-Signalquelle

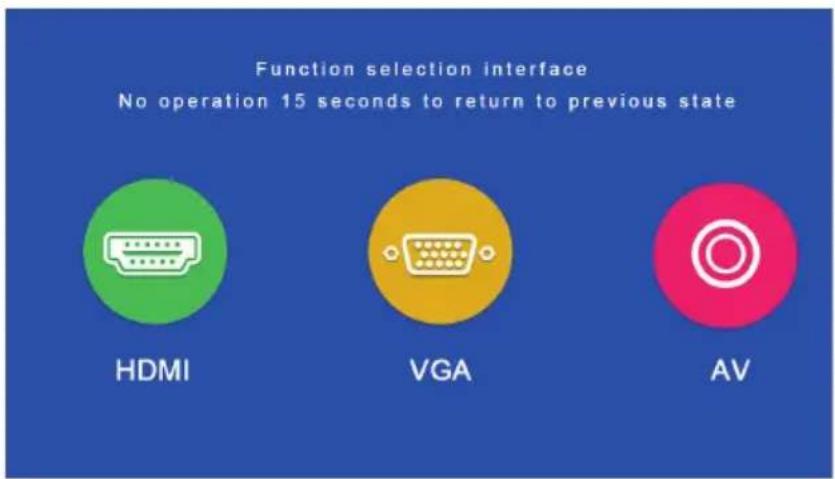

Durch Drücken der „S“ Taste auf dem Projektor, der „Source“ Taste auf der Fernbedienung oder des Bereichs im Hauptmenü öffnen Sie das Menü zur Auswahl des Eingangsignals.

Für den „AV-Eingang“ verbinden Sie bitte die Signalquelle mit dem im Lieferumfang enthaltenen AV-Kabel.

5. Wiedergabe von einer microSD-Karte / einem USB-Stick

Nachdem Sie die microSD-Karte eingesetzt oder den USB-Stick angeschlossen haben, wählen Sie bitte im Hauptmenü das gewünschte Medium aus (Film/Musik/Foto/Text). Nach Drücken auf „OK“, wählen Sie die Datei(en) aus, die Sie ansehen möchten.

Folgende Formate werden unterstützt:

Datei Format Datei Codec
Bild	JPEG .jpg
	BMP .bmp
	PNG .png
Musik	WMA .wma
	MP3 .mp3
	AC3/WAV .ac3/.wav
Film	RM/RMVB .rm/.rmvb RV8/9/10
	AVI .avi
	ASF .wmv/.asf
	MP4 .mp4/.mov/.3gp
	H264 .mov MPEG 1,2,4
	MKV .mkv
	FLV .flv	H.364
	PS	.mpg/.mpeg/.vro/.vob	vc1
	TS	.ts	H.264

6. Streaming über ein Smartphone

Hiermit ist es möglich, den Bildschirminhalt eines Smartphones oder Tablets drahtlos oder (bei einem Apple iPhone) über ein USB-Kabel auf dem Projektor darzustellen.

Bitte beachten Sie, dass nicht alle Inhalte aufgrund von Kopierschutz-Vorgaben der jeweiligen App-Anbieter direkt über ein Smartphone auf dem Projektor wiedergegeben werden können. Mit Hilfe eines Amazon Fire Sticks oder mit Google Chromecast sollten jedoch auch Inhalte von z.B. Netflix, Amazon Prime oder Disney+ über den HDMI Eingang des Projektors abspielbar sein.

Um die Multi-Screen-Oberfläche aufzurufen, wählen Sie „Wifi Display“ auf dem Hauptschirm aus und drücken Sie „OK“.

Android Smartphones

Anforderungen

Betriebssystem Android 5.0 mit min. 1 GB RAM

Auflösung WVGA 1080P

Speicher Mindestens 40 MB freier Speicherplatz erforderlich

Schritt 1: Wählen Sie im Menü „WiFi Display“ und dann „Miracast“ aus.

IOS

MIRACAST_CONNECTION_SETUP LONG_MEG318 PIN 63871852 Projector nam LOLLIPOP-7445233 LONG_MEG319 WAITING_FOR_CONNECTION_REQUEST EXIT EXIT

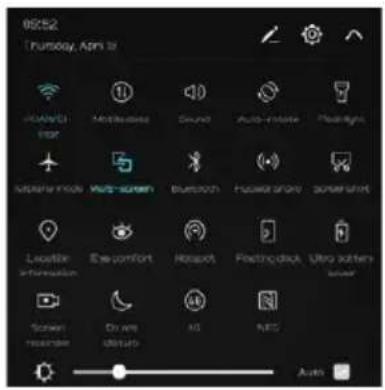

Schritt 2: Rufen Sie die Miracast- / Wireless Display- / Multiscreen-Funktion auf Ihrem Smartphone auf und verbinden Sie sich über die SSID mit dem Projektor.

Anforderungen

Unterstützte Versionen iOS 7 und höher

iPhone 5 / iPod Generation 5 / iPad3 oder höher

Auflösung iPhone: 480 x 320 / 1136 x 640

iPad 1024 x 768 / 2048 x 1536

Speicher Mindestens 40 MB freier Speicherplatz erforderlich

Schritt 1: Öffnen Sie das Einstellungsmenü im Smartphone, schalten Sie WiFi ein und stellen Sie eine Verbindung in das WLAN her.

Schritt 2: Verbinden Sie den Projektor mit dem gleichen WLAN, indem Sie in dem Bereich „Einstellungen“ das Symbol auswählen und dort wie folgt den Projektor im WLAN anmelden:

Schritt 3: Verbinden Sie das iOS-Gerät mit der Airplay-Funktion.

IOS

Network LOLDPDR.S46233

Schritt 4: Bestätigen Sie Air-Play Mirroring durch Auswahl der SSID auf dem IOS-Gerät.

Verbindung über eine Kabelverbindung (iOS)

Schritt 1: Wählen Sie im Menü „WiFi Display“ und dann „Cablecast“ aus.

IOS

Schritt 2: Bestätigen Sie die Verbindung mit „Trust“. Verwenden Sie nur Original-Apple-USB-Kabel.

Schritt 3: Klicken Sie auf „Allow“, um die gemeinsame Nutzung mehrerer Bildschirme zu starten.

7. Weitere Einstellungen im Menü

Durch Drücken der „Menü“ Taste auf der Fernbedienung oder der Taste „M“ auf dem Projektor öffnen Sie das Menü des Projektors.

Hierbei können Sie mit den Pfeiltasten die jeweiligen Einstellungen vornehmen und diese mittels „OK“ bestätigen.

Anzeigeverfahren LCD

Physikalische Auflösung 1280 x 720 (unterstützt 1920 x 1080)

Lichtquelle LED

Projektionsentfernung 1,2m - 4m

Projektionsdiagonale 1m - 3,30m

Bildformat 16:9 / 4:3

Helligkeit 2000 Lumen

Keystone-Korrektur ±15° manuell

Netzanschluss 110-240V \~ 50/60Hz

Leistung 43W

Eingangsschnittstellen USB / microSD / HDMI / AV / VGA

Ausgangsschnittstelle Audio 3,5mm Klinke

Abmessungen 200 x 145 x 75mm

Gewicht 980g

ENTSORGUNG

Diese Kennzeichnung besagt, dass für dieses Produkt die Europäische Richtlinie gilt und es nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Informieren Sie sich über die örtlichen Bestimmungen zur getrennten Sammlung elektrischer und elektronischer Geräte und befolgen Sie diese. Eine ordnungsgemäße Entsorgung von alten Produkten hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Hersteller:

VEHNSGROUP

VEHNS GROUP GmbH

Theatinerstraße 40-42

80333 München

Deutschland

www.vehnsgroup.com

[e-mail]

www.lavague.de

MADE IN CHINA

Änderungen und Irrtümer vorbehalten.

Der Hersteller übernimmt keine Haftung für Schäden, die durch fehlerhafte, unsachgemäße oder unvereinbare Verwendung des Produkts entstehen.

© VEHNS GROUP GmbH
