LV-HD120 - Projektor LA VAGUE - Kostenlose Bedienungsanleitung

Marke	LA VAGUE
Modell	LV-HD120
Produkttyp	Tragbarer Videoprojektor
Lichtquelle	LED
Anzeigeverfahren	LCD
Physische Auflösung	480 x 320 Pixel (unterstützt 1920 x 1080)
Kontrastverhältnis	1000:1
Helligkeit	600 Lumen
Projektionsabstand	0,9 - 4 Meter
Bildformate	16:9 / 4:3
Stromversorgung	110 - 240 V, 50/60 Hz, 25 W
Integrierter Akku	Lithium-Ionen 7,4 V, 2000 mAh
Eingangsschnittstellen	USB (Multimedia-Unterstützung), HDMI
Ausgangsschnittstelle	3,5 mm Audioanschluss
Abmessungen (L x B x H)	140 x 102 x 66 mm
Gewicht	0,36 kg
Unterstützte Dateiformate	Foto: JPG, BMP, PNG; Audio: MP3, AAC; Video: MKV, AVI, MOV, MP4, TS, ASF, FLV, PMP, MPG/VOB; Text: TXT
Wartung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Mittel verwenden.
Sicherheit	Nicht in das Objektiv schauen. Das Gehäuse nicht öffnen. Von Flüssigkeiten fernhalten.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Problemen den Lieferanten kontaktieren.
Im Lieferumfang enthaltenes Zubehör	Fernbedienung, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - LV-HD120 LA VAGUE

Wie schließe ich ein HDMI-Gerät an den Projektor an?

Schließen Sie das HDMI-Kabel an den HDMI-Eingang an der Seite des Projektors an. Wählen Sie dann die Quelle HDMI über die Taste Eingang wählen auf der Fernbedienung oder am Projektor aus.

Wie verwende ich einen USB-Stick?

Schließen Sie den USB-Stick an den USB-Anschluss an. Wählen Sie im Hauptmenü das USB-Symbol (unten links). Wählen Sie dann den Medientyp (Foto, Musik, Film, Text) und dann die gewünschte Datei aus. Bestätigen Sie mit der OK-Taste auf der Fernbedienung.

Wie stelle ich den Fokus des Bildes ein?

Verwenden Sie das seitliche Rändelrad (Markierung 8 am Projektor), um den Fokus einzustellen, bis das Bild scharf ist.

Wie lade ich den integrierten Akku?

Zum Laden des Akkus schließen Sie das Netzteil an den Projektor an. Stellen Sie sicher, dass sich der Ein/Aus-Schalter auf der Rückseite in der Position Ein befindet. Der Akku lädt nicht, wenn der Schalter auf Aus steht.

Wie hoch ist die maximale Helligkeit des Projektors?

Die Helligkeit beträgt 600 Lumen, geeignet für den Innenbereich bei Dunkelheit oder gedämpftem Licht.

Kann ich auf eine Leinwand oder eine Wand projizieren?

Ja, der Projektor kann auf eine Leinwand oder eine weiße Wand projizieren. Der empfohlene Projektionsabstand beträgt 0,9 bis 4 Meter.

Wie reinige ich den Projektor?

Verwenden Sie ein trockenes, weiches Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals chemische Mittel oder Flüssigkeiten. Vermeiden Sie es, das Objektiv zu berühren.

Was tun, wenn das Bild unscharf ist?

Überprüfen Sie zuerst den Fokus mit dem seitlichen Rändelrad. Stellen Sie auch sicher, dass der Projektionsabstand im empfohlenen Bereich (0,9 bis 4 m) liegt und die Videoquelle gute Qualität hat.

Kann der Projektor im Freien verwendet werden?

Nein, der Projektor ist nicht wasserdicht. Er muss von Flüssigkeiten und Feuchtigkeit ferngehalten werden. Verwenden Sie ihn nur im Innenbereich.

Wie schalte ich den Ton schnell stumm?

Drücken Sie die Stumm-Taste auf der Fernbedienung. Sie können auch die Lautstärke mit den Tasten Lautstärke - verringern.

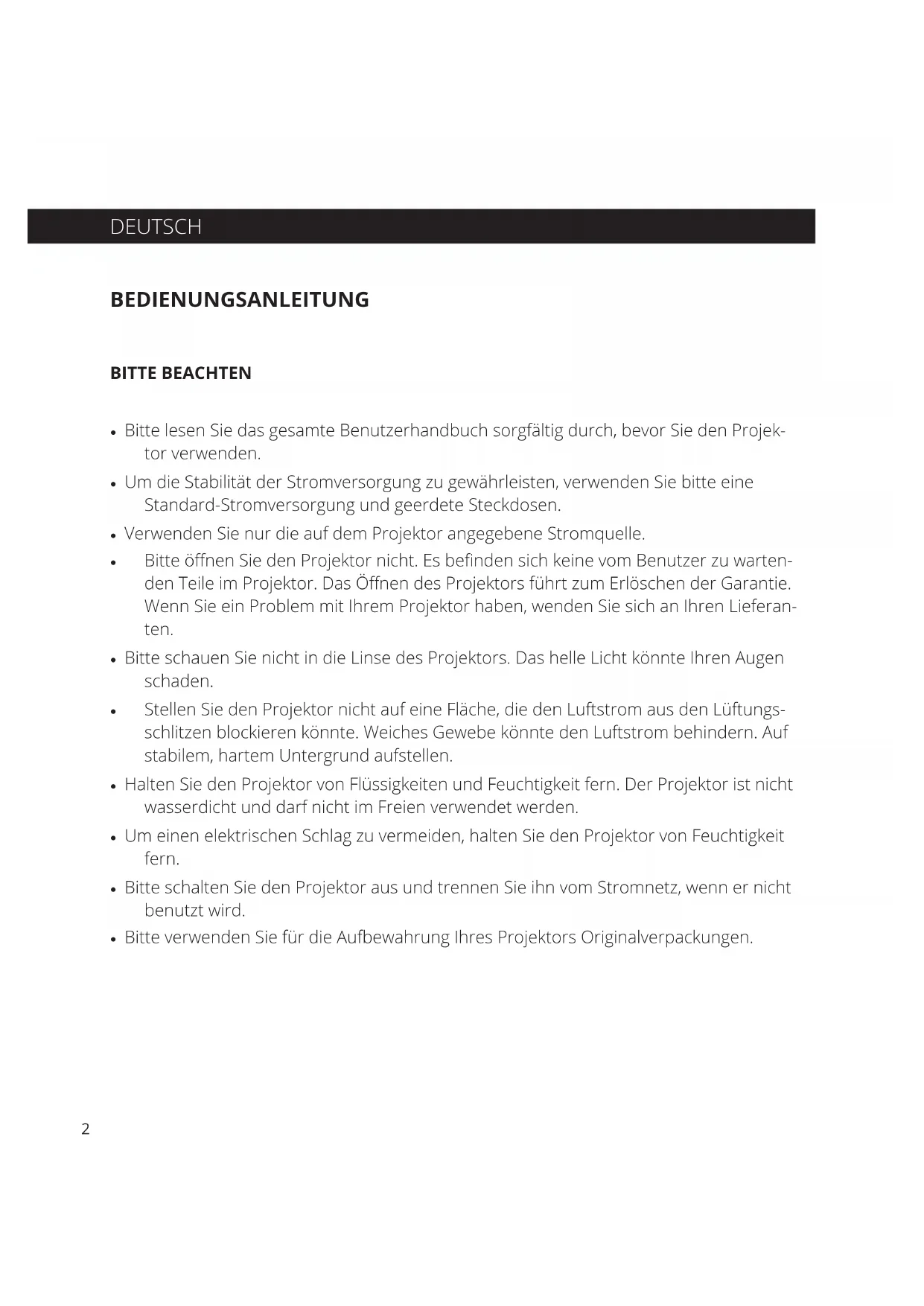

BEDIENUNGSANLEITUNG LV-HD120 LA VAGUE

• Bitte lesen Sie das gesamte Benutzerhandbuch sorgfältig durch, bevor Sie den Projektor verwenden.
• Um die Stabilität der Stromversorgung zu gewährleisten, verwenden Sie bitte eine Standard-Stromversorgung und geerdete Steckdosen.
• Verwenden Sie nur die auf dem Projektor angegebene Stromquelle.
• Bitte öffnen Sie den Projektor nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Projektor. Das Öffnen des Projektors führt zum Erlöschen der Garantie. Wenn Sie ein Problem mit Ihrem Projektor haben, wenden Sie sich an Ihren Lieferanten.
• Bitte schauen Sie nicht in die Linse des Projektors. Das helle Licht könnte Ihren Augen schaden.
• Stellen Sie den Projektor nicht auf eine Fläche, die den Luftstrom aus den Lüftungsschlitzen blockieren könnte. Weiches Gewebe könnte den Luftstrom behindern. Auf stabilem, hartem Untergrund aufstellen.
• Halten Sie den Projektor von Flüssigkeiten und Feuchtigkeit fern. Der Projektor ist nicht wasserdicht und darf nicht im Freien verwendet werden.
• Um einen elektrischen Schlag zu vermeiden, halten Sie den Projektor von Feuchtigkeit fern.
• Bitte schalten Sie den Projektor aus und trennen Sie ihn vom Stromnetz, wenn er nicht benutzt wird.
• Bitte verwenden Sie für die Aufbewahrung Ihres Projektors Originalverpackungen.

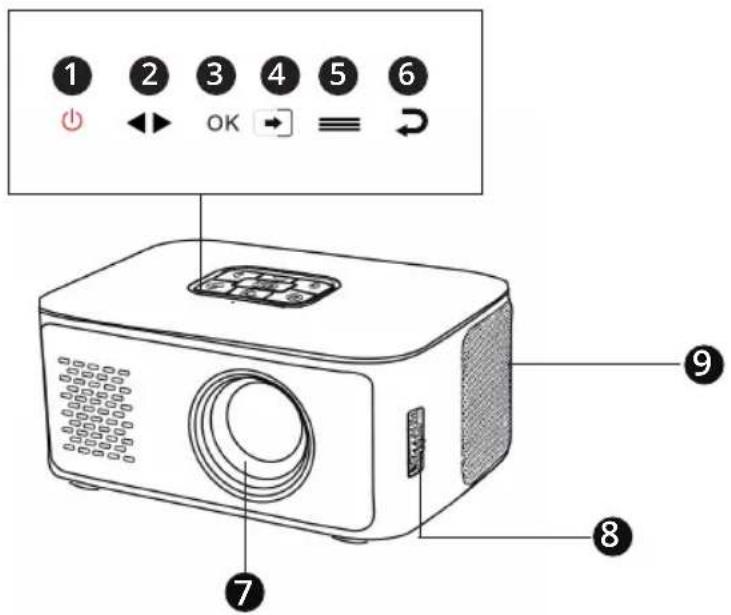

PRODUKTÜBERSICHT

1 2 3 4 5 6 ↓ ↓ OK → ≡ ↗ 7 8 9

1 An-/Aus-Taste
2 Pfeil-Tasten
3 Auswahl bestätigen
4 Eingang auswählen
5 Menü
6 Zurück
7 Linse
8 Fokus anpassen
9 Lautsprecher

ANSCHLÜSSE

DC-IN USB HDMI 10 DC-IN 11 HDMI 12 USB 13 AUDIO OUT

10 Stromanschluss 12V / 2A
11 HDMI-Eingang
12 USB-Eingang
13 3,5mm Audio-Ausgang

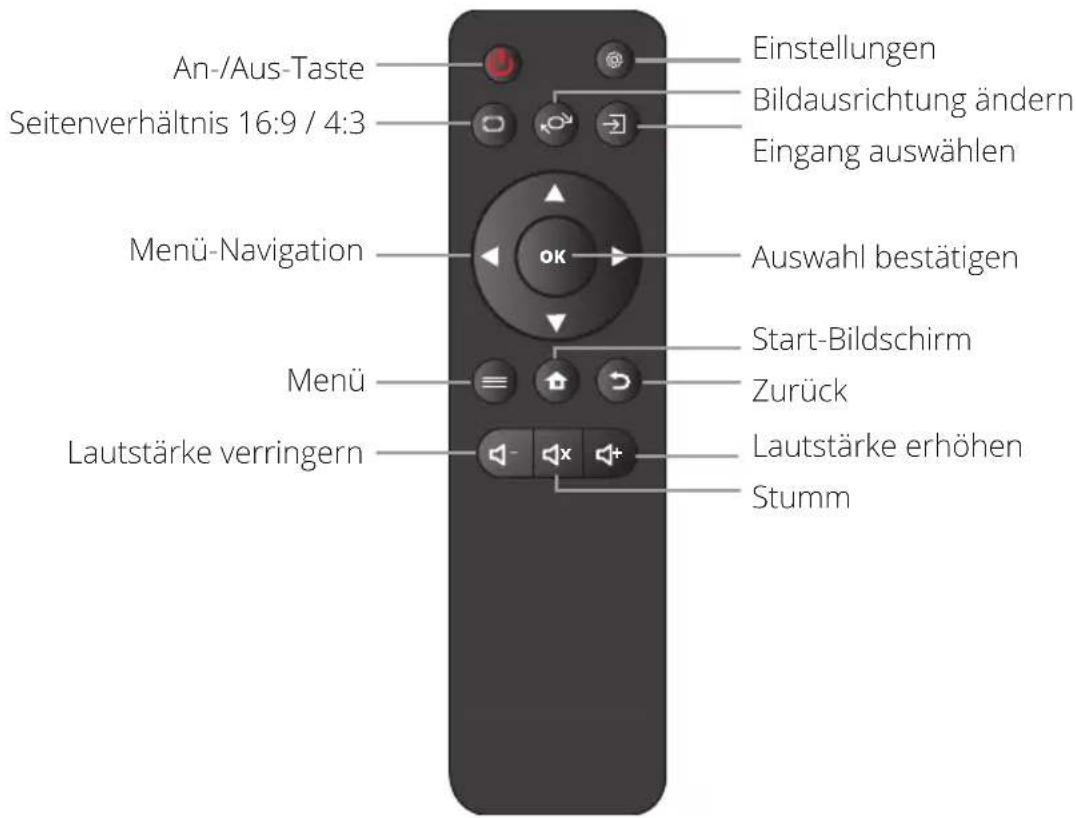

FERNBEDIENUNG

An-/Aus-Taste Seitenverhältnis 16:9 / 4:3 Menü-Navigation Menü Lautstärke verringern Einstellungen Bildausrichtung ändern Eingang auswählen Auswahl bestätigen Start-Bildschirm Zurück Lautstärke erhöhen Stumm

INBETRIEBNAHME

Netzkabel anschließen

Schließen Sie das Netzkabel an der Seite des Projektors und einer Steckdose an.

Einschalten

Drücken Sie die „An-/Aus“-Taste auf der Oberseite des Projektors oder auf der Fernbedienung. Nach dem Einschalten erscheint der Start-Bildschirm.

Auf der Rückseite des Projektors befindet sich ein zusätzlicher „On/Off“ Schalter. Hiermit können Sie den Projektor aufgrund des integrierten Akkus (mit Position des Schalters auf „On“) auch mobil verwenden.

Bitte beachten: Zum Laden des Akkus muss der Schalter auf „On“ stehen. Der Akku wird in

der Schalterposition „Off“ nicht geladen.

Sollten Sie den Projektor nicht verwenden, empfehlen wir Ihnen den Schalter auf „Off“ zu stellen, um eine Entladung des Akkus zu vermeiden.

Bildfokussierung

Verwenden Sie das seitliche Einstellrad (8) um den Bildfokus einzustellen.

WIEDERGABE

USB

Schließen Sie ein USB-Gerät an dem entsprechenden Eingang an, der sich an der Seite des Projektors befindet.

Wählen Sie die Medienquelle „USB“ (Symbol unten links) und wählen Sie dann das gewünschte Medium aus (Foto/Musik/Film/Text).

Wählen Sie anschließend die Datei(en) aus, die Sie ansehen möchten, und drücken Sie dann die Taste „OK“ auf der Fernbedienung.

Photo Music Movie Text

Es werden folgende Formate unterstützt:

Foto JPG BMP PNG
Musik MP3 AAC
Film	MKV(H264/MPEG4/DIVX4/MPEG2)
	AVI(H264/MPEG4/DIVX4/H263/MGPEG)
	MOV/MP4(H264/MPEG4/DIVX4/MPEG2/MPEG1/H263/MJPEG)
	TS(H264/MPEG2)
	ASF(H264/MPEG4/DIVX4/MPEG2/MPEG1/H263/MJPEG)
	FLV(H264/H263)
	PMP(H264/MPEG4G)
	MPG/VOB(MPEG2/MPEG1)
Text TXT

HDMI-Geräteanschluss

Schließen Sie einen Computer oder andere HDMI-Geräte an den entsprechenden Eingang an der Seite des Projektors an und wählen Sie die Medienquelle „HDMI“.

3,5mm Ausgang für Audiogeräte

Schließen Sie Kopfhörer und andere unterstützte Audiogeräte mit einem 3,5mm Klinkenstecker an den entsprechenden Ausgang an der Seite des Projektors an.

MENÜ

Drücken Sie die „Menü“ Taste um weitere Einstellungen an Ihrem Projektor vorzunehmen.

EINGANG AUSWÄHLEN

Durch Drücken der Taste „Eingang auswählen“ können Sie als Bildquelle „HDMI“ oder „Multimedia“ (über USB) auswählen.

TECHNISCHE DATEN

Lichtquelle LED

Anzeigeverfahren LCD

Kontrast 1000:1

Physikalische Auflösung 480 x 320 (unterstützt 1920 x 1080)

Projektionsentfernung 0,9 - 4m

Bildformat 16:9 / 4:3

Helligkeit 600 Lumen

Akku 7,4V / 2000mAh

Netzanschluss 110 - 240V / 50 - 60Hz

Leistung 25W

Eingangsschnittstellen USB / HDMI

Ausgangsschnittstelle 3,5mm Klinke

Abmessungen 140 x 102 x 66 mm

Gewicht 0.36kg

ENTSORGUNG

Diese Kennzeichnung besagt, dass für dieses Produkt die Europäische Richtlinie gilt und es nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Informieren Sie sich über die örtlichen Bestimmungen zur getrennten Sammlung elektrischer und elektronischer Geräte und befolgen Sie diese. Eine ordnungsgemäße Entsorgung von alten Produkten hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

HERSTELLER

VEHNS GROUP GmbH

Theatinerstraße 40-42

80333 München

Deutschland

www.vehnsgroup.com

[e-mail]

www.lavague.de

MADE IN CHINA

Änderungen und Irrtümer vorbehalten

Der Hersteller übernimmt keine Haftung für Schäden, die durch fehlerhafte, unsachgemäße oder unvereinbare Verwendung des Produkts entstehen.

© VEHNS GROUP GmbH

Version 1.0 - 05/2021
