Produkttyp	LCD-Projektor
Marke	LA VAGUE
Modell	LV-HD320
Display-Technologie	LCD
Native Auflösung	1280 x 720 Pixel
Unterstützte Auflösung	1920 x 1080 Pixel
Helligkeit	2500 Lumen
Kontrast	1000:1
Lichtquelle	LED
Projektionsabstand	1,5 bis 4 Meter
Bildformate	16:9 / 4:3
Trapezkorrektur	Manuell, ±15°
Stromversorgung	110-240 V ~ 50/60 Hz
Leistungsaufnahme	60 W
Eingangsschnittstellen	USB, SD, HDMI (x2), AV, VGA
Audioausgangsschnittstelle	3,5 mm Klinke
Abmessungen (L x B x H)	220 x 166 x 90 mm
Gewicht	1200 g
Hauptfunktionen	Wiedergabe von USB/SD, Trapezkorrektur, manuelle Fokussierung, Fernbedienung
Sicherheit	Nicht in die Linse schauen, Gehäuse nicht öffnen, Feuchtigkeit vermeiden
Pflege	Originalverpackung zur Aufbewahrung verwenden, bei Nichtgebrauch vom Netz trennen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Lieferanten kontaktieren

Häufig gestellte Fragen - LV-HD320 LA VAGUE

Wie schalte ich den Projektor LV-HD320 ein?

Schließen Sie das Netzkabel an, entfernen Sie die Objektivkappe, und drücken Sie dann die Taste Ein/Aus auf der Oberseite des Projektors oder auf der Fernbedienung. Die Kontrollleuchte wechselt auf Grün.

Wie stelle ich den Fokus und die Trapezkorrektur ein?

Verwenden Sie das hintere Trapezeinstellrad, um den Winkel anzupassen, und das vordere Rad für den Fokus. Drehen Sie die Räder, bis ein scharfes und rechteckiges Bild entsteht.

Welche Dateiformate werden über USB oder SD-Karte unterstützt?

Für Fotos: JPEG, BMP, PNG. Für Musik: WMA, MP3, AC3, WAV. Für Videos: RM/RMVB, AVI, ASF, MP4, MKV, FLV, PS, TS und andere. Die Codecs umfassen H.264, MPEG.

Kann ich eine Spielkonsole oder einen Computer anschließen?

Ja, der Projektor verfügt über zwei HDMI-Eingänge und einen VGA-Eingang (für Computer). Sie können auch den AV-Eingang für ältere Geräte verwenden.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob der Projektor eingeschaltet ist (grüne Anzeige). Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist, indem Sie Source drücken. Überprüfen Sie die Kabel und ob das Quellgerät eingeschaltet ist.

Kann der Projektor im Freien verwendet werden?

Nein, der Projektor ist nicht wasserdicht. Halten Sie ihn von Flüssigkeiten und Feuchtigkeit fern. Verwenden Sie ihn nur im Innenbereich an einem trockenen Ort.

Wie reinige ich den Projektor?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, um das Äußere zu reinigen. Reinigen Sie die Linse nicht mit aggressiven Mitteln. Verwenden Sie die Originalverpackung zur Aufbewahrung.

Unterstützt der Projektor 1080p?

Ja, die physische Auflösung beträgt 1280x720, aber es unterstützt Signale bis zu 1920x1080 (Full HD) über HDMI oder VGA.

Was tun, wenn der Projektor nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn die Anzeige rot bleibt, befindet sich der Projektor im Standby; drücken Sie erneut Ein/Aus. Wenn nichts passiert, kontaktieren Sie den Lieferanten.

Wie lese ich Dateien von einem USB-Stick?

Stecken Sie den USB-Stick in den USB-Anschluss. Drücken Sie die Source-Taste (Projektor oder Fernbedienung), wählen Sie mit den Pfeiltasten USB aus und bestätigen Sie mit OK. Navigieren Sie mit den Pfeiltasten durch die Dateien.

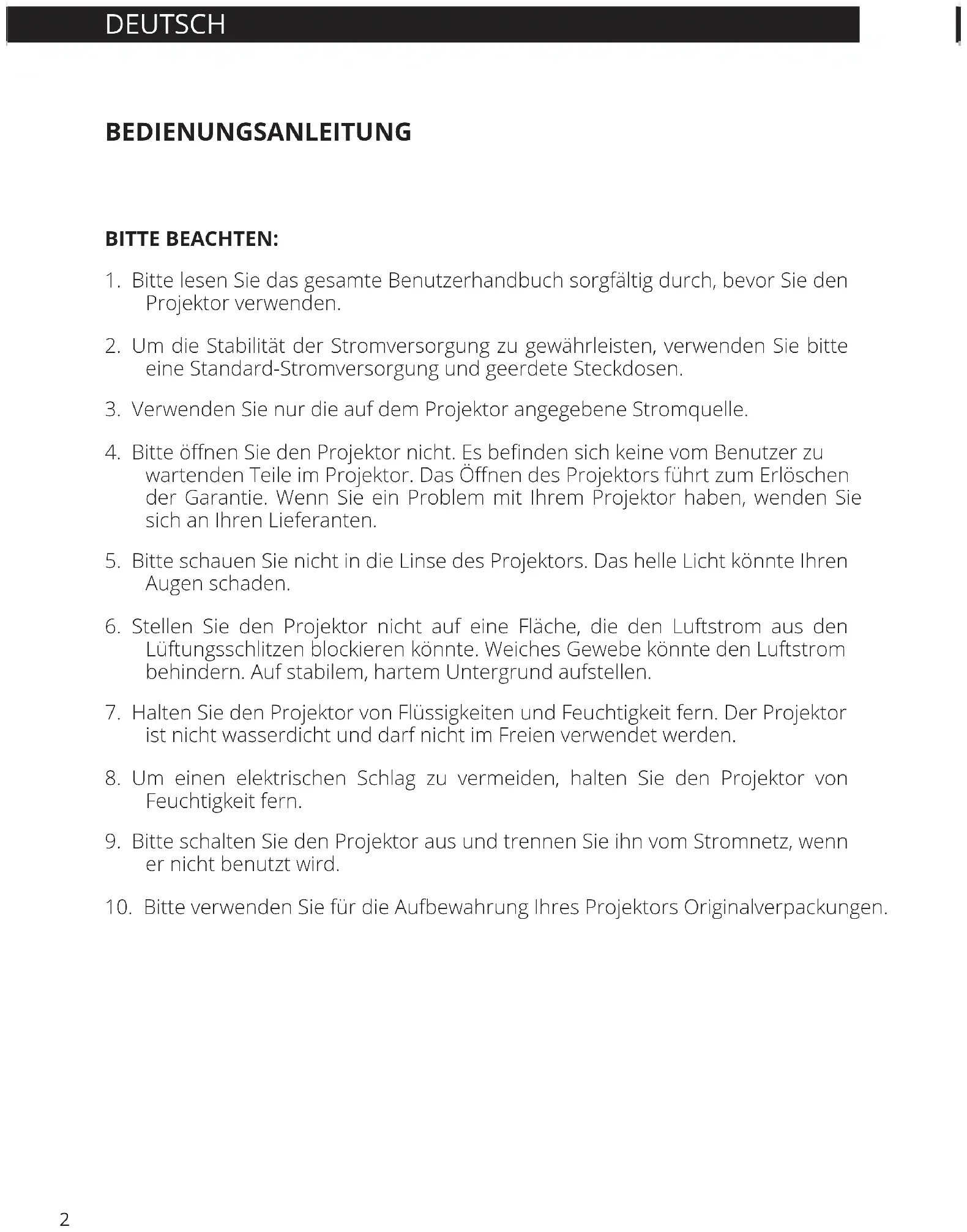

BEDIENUNGSANLEITUNG LV-HD320 LA VAGUE

BEDIENUNGSCANLEITUNG

BITTE BEAuchtEN:

1.itte lessen Sie das gesamte Benutzerhandbuch sorgfaltig durch,bevor Sie den Projektor verwenden.
2. Um die Stabilität der Stromversorgung zu gewährleisten, verwenden Sieitte eine Standard-Stromversorgung und geerdete Steckdosen.
3. Verwenden Sie nur die auf dem Projektor angegebene Stromquelle.
4.itte offnen Sie den Projektor nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Projektor. Das Offnen des Projektors führt zum Erlöschen der Garantie. Wenn Sie ein Problem mit Imrem Projektor haben, wenden Sie sich an ihren Lieferanten.
5.itte schauen Sie nicht in die Linse des Projektors. Das helle Licht konnte ihren Augen schaden.
6. Stellen Sie den Projektor nicht auf eine Fläche, die den Luftstrom aus den Luftungsschlitzen blockieren konnte. Weiches Gewebe konnte den Luftstrom behindern. Auf stabilem, hartem Untergrund aufstellen.
7. Halten Sie den Projektor von Flüssigkeiten und Feuchtigkeit fern. Der Projektor ist nicht wasserdicht undarf nicht im Freien verwendet werden.
8. Um einen elektrischen Schlag zu vermeiden, halten Sie den Projektor von Feuchtigkeit fern.
9.itte schalten Sie den Projektor aus und trennen Sie ihn vom Stromnetz, wenn nicht benutzt wird.
10.itte verwenden Sie fur die Aufbewahrung Ihres Projektors Originalverpackungen.

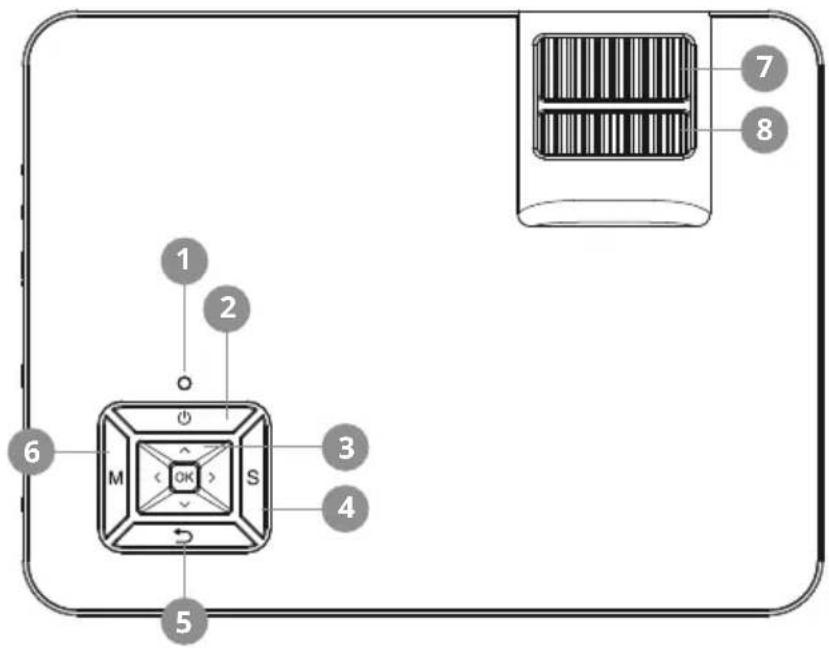

PRODUKTÜBERSICHT

1 Status-LED
2 An-/Aus-Taste
3 Navigation
4 Eingang auswahlen
5 Im Menu zurück
6 Menu aufrufen
7 Objektiv-Fokus
8 Keystone-Korrektur

ANSCHLUSSE

1 3,5mm Audio-Ausgang
2 3,5mm Audio-/ Video-Eingang
3HDMI-Eingang
4 VGA-Eingang
5 SD-Karten-Eingang
6 Infrarot-Eingang
7HDMI-Eingang
8 USB-Eingang

FERNBEDIENUNG

INBETRIEBNAHME

Netzkabel anschließen

Schließen Sie das Netzkabel an der Seite des Projektors und einer Steckdose an. Leuchtet die Kontrolleuchte am oberen Ende des Projektors konstant rot, so befindet sich der Projektor im Standby-Modus.

Einschalten

Entfernen Sie die Linsenkappe von der Linse.

Drücken Sie die „Power“-Taste auf der Oberseite des Projektors oder die „Power“-Taste auf der Fernbedienung. Leuchtet die Kontrollleuchte oben am Projektorkonstant grün, so ist der Projektor eingeschaltet. Drücken Sie erneut die Taste „Power“ - entweder am Projektor oder auf der Fernbedienung, um den Projektor auszuschalten.

Keystone-Korrektur/Bildfokussierung

Verwenden Sie das hintere Einstellrad für die Trapezkorrektur, das sich oben am Projektor befindet, um den Winkel des Projektors zu justieren. Benutzen Sie das vordere Einstellrad, das sich ebenfls auf am Projektor befindet, um den Bildfokus einzustellen.

Auswahlen der Signalquelle

Durch Drücken der "S" Taste auf dem Projektor oder der "Source" Taste auf der Fernbedienung öffnen Sie das Menu zur Auswahl des Eingangsgnals.

Über die Pfeiltasten auf der Fernbedienung oder auf dem Projektor wahlen Sie die entsprechende Signalquelle aus und bestätigen dieser mit OK".

Für die Quellen „USB" und „TF Card" werden folgende Formate unterstützt:

Datei	Format	Datei	Codec
Bild	JPEG	.jpg
	BMP	.bmp
	PNG	.png
Musik	WMA	.wma
	MP3	.mp3
	AC3/WAV	.ac3/.wav
Film	RM/RMVB	.rm/.rmvb	RV8/9/10
	AVI	.avi
	ASF	.wmv/.asf
	MP4	.mp4/.mov/.3gp
	H264	.mov	MPEG 1,2,4
	MKV	.mkv
	FLV	.flv	H.364
	PS	.mpg/.mpeg/.vro/.vob	vc1
	TS	.ts	H.264

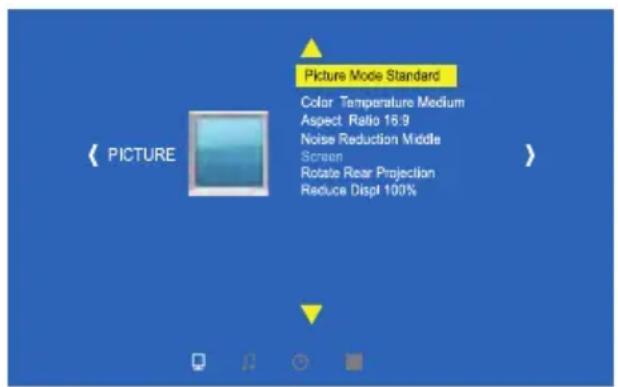

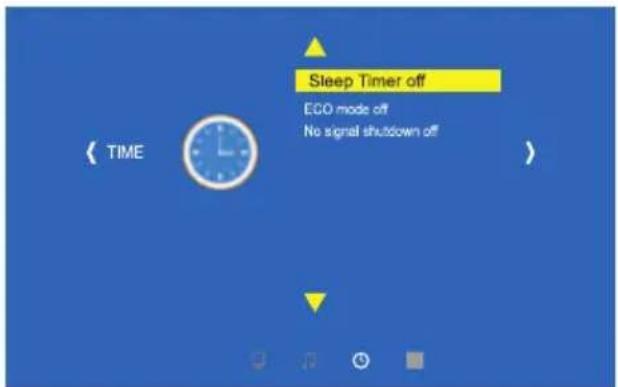

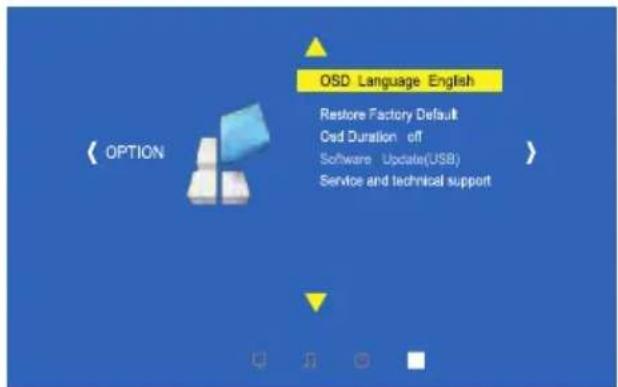

Weitere Einstellungen im Menu

Durch Drücken der „Menu“ Taste auf der Fernbedienung oder der Taste „M“ auf dem Projektor öffnen Sie das Menu des Projektors.

Hierbei können Sie mit den Pfeiltasten die jeweiligen Einstellungen vornehmen und diese mittels „OK" bestätigten.

TECHNISCHE DATEN

Anzeigeverfahren LCD

Krontrast 1000:1

Physikalische Auflösung 1280 x 720 (unterstützt 1920 x 1080)

Lichtquelle LED

Projektenternung 1,5 - 4m

Bildformat 16:9 / 4:3

Helligkeit 2500 Lumen

Keystone-Korrektur ±15° manuell

Netzanschluss 110 - 240V - 50/60Hz

Leistung 60W

Eingangsschnittstellen USB / SD / HDMI / AV / VGA

Ausgangsschnittstelle 3,5mm Klinke

Abmessungen 220 x 166 x 90mm

Gewicht 1200g

ENTSORGUNG

These Kennzeichnung besagt, dass für diese Produkt die Europäische Richtlinie gilt und es nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Informieren Sie sich über die örtlichen Bestimmungen zur getrennten Sammlung elektrischer und elektronischer Geräte und befolgen Sie diese. Eine ordnungsgemäß Entsorgung von alten Produkten hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

HERSTELLER

VEHNSGROUP

VEHNSGROUPGmbH

Theatinerstraße 40-42

80333 München

Deutschland

www.vehnsgroup.com

[e-mail]

MADE IN CHINA

Änderungen und Irrtümer vorbehalten

Der Hersteller übernimmt keine Haftung für Schäden, die durch fehlerhafte, unsachgemäß oder unvereinbare Verwendung des Produkts entstehen.

© VEHNS GROUP GmbH

Version 1.0 - Juli 2020
