LV-HD320 - Proiettore LA VAGUE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore LCD
Marca	LA VAGUE
Modello	LV-HD320
Tecnologia di visualizzazione	LCD
Risoluzione nativa	1280 x 720 pixel
Risoluzione supportata	1920 x 1080 pixel
Luminosità	2500 lumen
Contrasto	1000:1
Sorgente luminosa	LED
Distanza di proiezione	1,5 a 4 metri
Formati immagine	16:9 / 4:3
Correzione trapezio	Manuale, ±15°
Alimentazione elettrica	110-240 V ~ 50/60 Hz
Consumo	60 W
Interfacce di ingresso	USB, SD, HDMI (x2), AV, VGA
Interfaccia di uscita audio	Jack 3,5 mm
Dimensioni (L x l x H)	220 x 166 x 90 mm
Peso	1200 g
Funzioni principali	Lettura da USB/SD, correzione trapezio, messa a fuoco manuale, telecomando
Sicurezza	Non guardare nell'obiettivo, non aprire l'involucro, evitare l'umidità
Manutenzione	Utilizzare l'imballaggio originale per la conservazione, scollegare quando non in uso
Riparabilità	Nessuna parte riparabile dall'utente; contattare il fornitore

Domande frequenti - LV-HD320 LA VAGUE

Come accendere il proiettore LV-HD320?

Collegare il cavo di alimentazione, rimuovere il cappuccio dell'obiettivo, quindi premere il pulsante Accensione/Spegnimento situato sulla parte superiore del proiettore o sul telecomando. La spia luminosa diventa verde.

Come regolare la messa a fuoco e la correzione trapezio?

Utilizzare la rotella di regolazione del trapezio posteriore per regolare l'angolo e la rotella anteriore per la messa a fuoco. Ruotare le rotelle fino ad ottenere un'immagine nitida e rettangolare.

Quali formati di file sono supportati tramite USB o scheda SD?

Per le foto: JPEG, BMP, PNG. Per la musica: WMA, MP3, AC3, WAV. Per i video: RM/RMVB, AVI, ASF, MP4, MKV, FLV, PS, TS e altri. I codec includono H.264, MPEG.

Posso collegare una console di gioco o un computer?

Sì, il proiettore dispone di due ingressi HDMI e di un ingresso VGA (per computer). È possibile utilizzare anche l'ingresso AV per dispositivi più vecchi.

Cosa fare se non viene visualizzata alcuna immagine?

Verificare che il proiettore sia acceso (spia verde). Assicurarsi che la sorgente di ingresso corretta sia selezionata premendo Source. Controllare i cavi e che il dispositivo sorgente sia acceso.

Il proiettore può essere utilizzato all'esterno?

No, il proiettore non è impermeabile. Tenerlo lontano da liquidi e umidità. Utilizzarlo solo all'interno in un luogo asciutto.

Come pulire il proiettore?

Spegnere e scollegare il proiettore. Utilizzare un panno morbido e asciutto per pulire l'esterno. Non pulire l'obiettivo con prodotti aggressivi. Utilizzare l'imballaggio originale per la conservazione.

Il proiettore supporta il 1080p?

Sì, la risoluzione fisica è 1280x720, ma supporta segnali fino a 1920x1080 (Full HD) tramite HDMI o VGA.

Cosa fare se il proiettore non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che la presa funzioni. Se la spia rimane rossa, il proiettore è in standby; premere nuovamente Accensione/Spegnimento. Se non succede nulla, contattare il fornitore.

Come leggere file da una chiavetta USB?

Inserire la chiavetta USB nella porta USB. Premere il tasto Source (proiettore o telecomando), selezionare USB con le frecce e confermare con OK. Navigare tra i file con i tasti freccia.

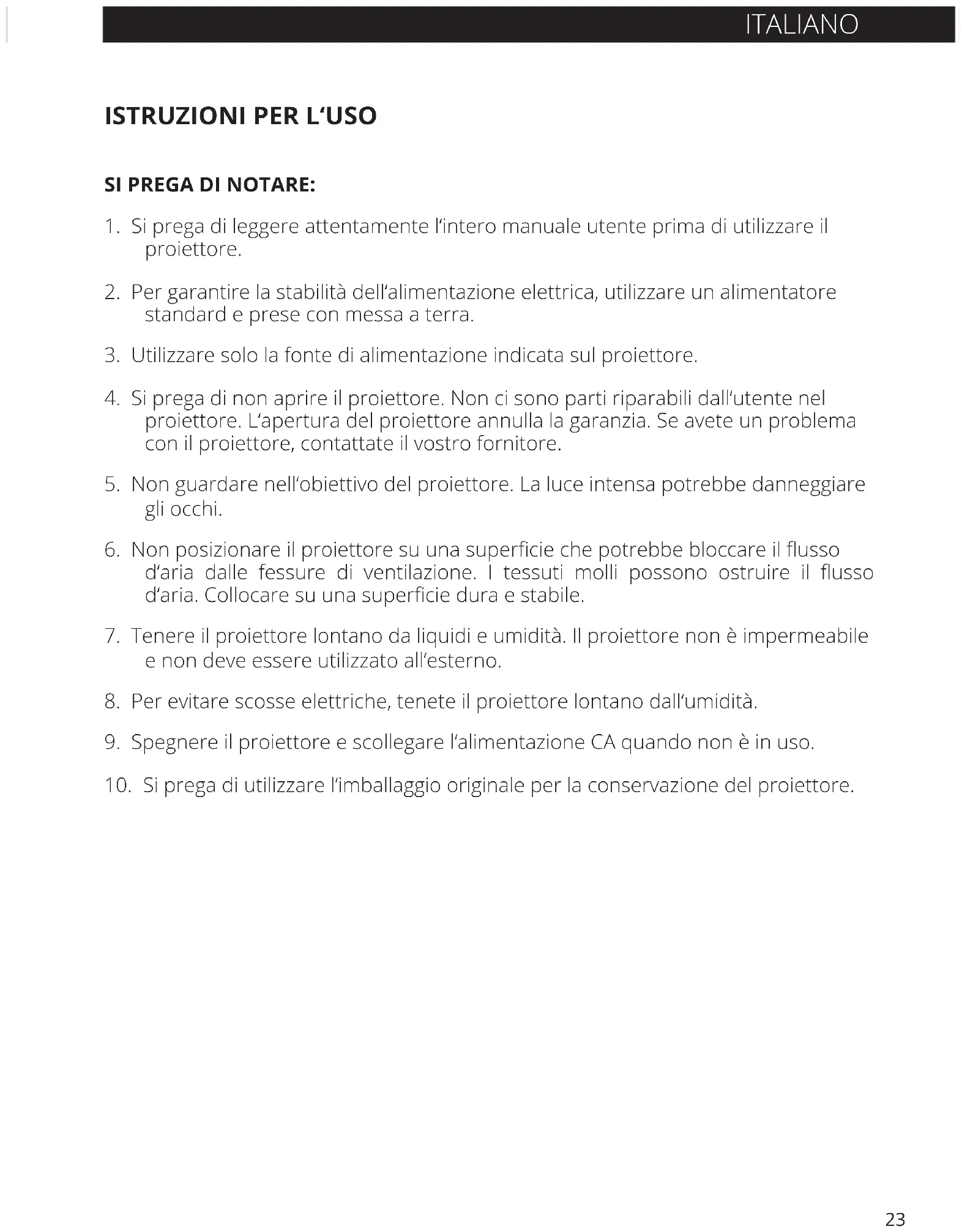

MANUALE UTENTE LV-HD320 LA VAGUE

Manuale di istruzioni

Manual de uso

1. Si prega di leggere attendamente l'intero manuale utente prima di utilizzare il proiettre.
2. Per garantire la stabilità dell'alimentazione elettrica, utilizzare un alimentatore standard e prese con messa a terra.
3. Utilizzare solo la fonte di alimentazione indicata sul proiettre.
4. Si prega di non aprire il proiettre. Non ci sono parti riparabili dall'utente nel proiettre. L'apertura del proiettre annulla la garanzia. Se avete un problema con il proiettre, contattate il vosto fornitore.
5. Non guardare nell'obiettivo del proiettre. La luce intensa potrebbe danneggiare gli occhi.
6. Non posizionale il proietto su una superficie che potrebbe bloccare il flusso d'aria dalle fessure di ventilazione. I tessuti molli possono ostruire il flusso d'aria. Collocare su una superficie dura e stabile.
7. Tenere il proiettre lontano da liquidi e umidità. Il proiettre non è impermeabile e non deve essere utilizzato all'esterno.
8. Per evitare scosse elettriche, tenete il proiettre lontano dall'umidità.
9. Spagnere il proiettre e scollegare l'alimentazione CA quando non è in uso.
10. Si prega di utilizzato l'imballaggio originale per la conservazione del proiettre.

DESCRIZIONE DEL PRODOTTO

1 LED di stato
2 Pulsante On / Off
3 Navigazione
4 Selezionare I'ingresso
5 Torna nel menu
6 Richiama il menu
7 Obiettivo Focus
8 Correzione trapezoidale

COLLEGAMENTI

1 Uscita audio 3,5mm
2 Ingresso audio/video da 3,5 mm
3 Ingresso HDMI
4 Ingresso VGA
5 Ingresso scheda SD
6 Ingresso infrarossi
7 Ingresso HDMI
8 Ingrasso USB

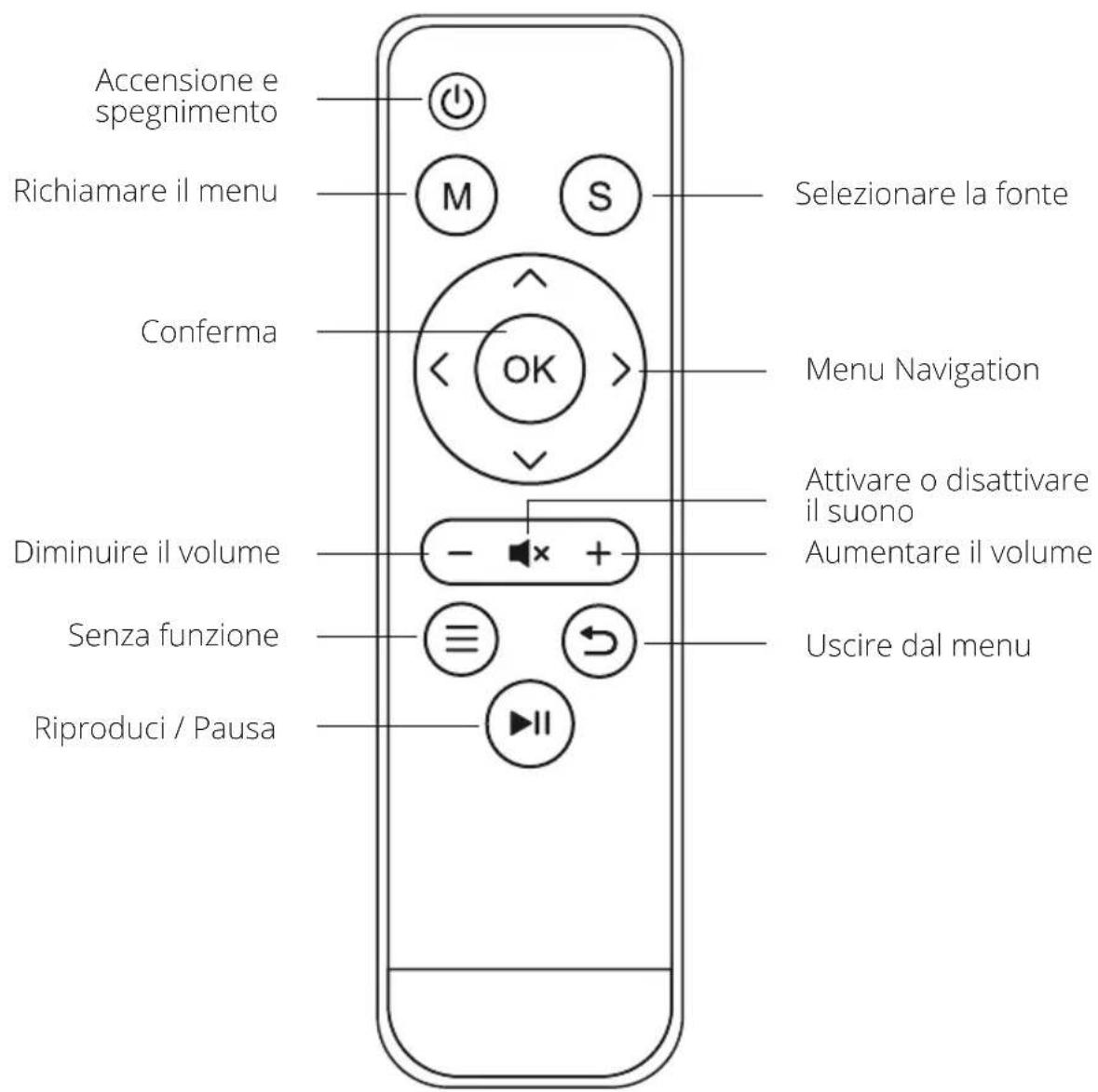

CONTROLLO DI REMOTO

INIZIO-UP

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione al lato del proiettre e ad una presa di corrente. Se la spia luminosa nella parte superiore del proiettre è di colore rosso fisso, il proiettre è nel modo di attesa

Accendere

Rimuovere il copriobiettivo alla lente.

Premete il tasto „Power“ sulla parte superiore del proietto o il tasto „Power“ sul telecomando. Se la spia luminosa sulla parte superiore del proietto è verde fissa, il proietto si accende. Premete nuovamente il tasto „Power“ - sul proietto o sul telecomando - per spegnere il proietto.

Correzione trapezoidale / messa a fuoco dell'immagine

Usare la manopola di regolazione trapezoidale posteriori situata nella parte superiore del proietto per regolare l'angolo del proietto. Utilizzare la manopola di regolazione trapezoidale anterioe, anch'essa situata sulla parte superiore del proietto, per regolare la messa a fuoco dell'imagine.

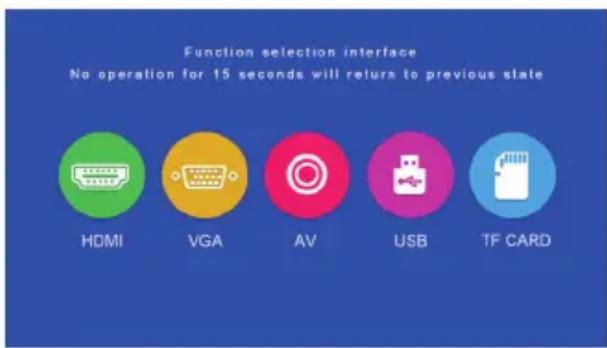

Selezione della sorgente del segnale

Premendo il tasting "S" sul proietto o il tasting "Source" sul telecomando si après il menu di selezione del segnale d'ingresso.

Usare i tasti freccia sul telecomando o sul proietto per selezionare la sorgente di segnale appropriata e confermare con "OK".

Per le sorgenti „USB“ e „TF Card“ sono supportati i seguenti formati:

File Formato File Codec
Imagine	JPEG .jpg
	BMP .bmp
	PNG .png
Musica	WMA .wma
	MP3 .mp3
	AC3/WAV .ac3/.wav
Film	RM/RMVB .rm/.rmvb RV8/9/10
	AVI .avi
	ASF .wmv/.asf
	MP4 .mp4/.mov/.3gp
	H264 .mov MPEG 1,2,4
	MKV .mkv
	FLV .flv H.364
	PS	.mpg/.mpeg/.vro/.vob
	TS	.ts

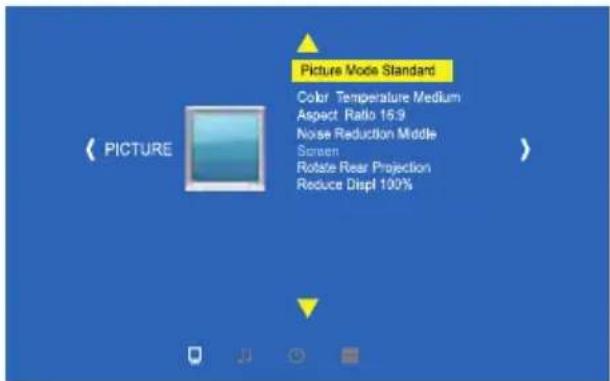

Ulteriori impostazioni nel menu

Premere il tastingo „Menu" sul telecomando o il tastingo „M" sul proiettre per aprire il menu del proiettre.

Con i tasti freccia effettuare le relative impostazioni e confermare con „OK".

DATI TECNICI

Tecnologia LCD

Contrasto 1000:1

Risoluzione fisica 1280 x 720 (supporta 1920 x 1080)

Sorgente di luce LED

Distanza di proiezione 1,5 - 4m

Formato imagine 16:9 / 4:3

Luminosità 2500 lumen

Correzione trapezoidale ± 15^ manuale

Collegamento alla rete 110 - 240V ~ 50/60Hz

Prestazioni 60W

Interfacce di ingresso USB / SD / HDMI / AV / VGA

Interfaccia di uscita Martinetto audio da 3,5 mm

Dimensioni 220× 166× 90mm

Peso1200g

ESPOZIONE

Questo marchio indica che questo prodotto è soggetti alla Direttiva Europea e non deve essere smaltito insieme ad altri rifiuti domestici. Per la raccolta differenziata delle apparecchiature elettriche ed elettroniche, fare riferimento e seguire le normative locali. Un corretto smaltimento dei vecchi prodotti aiuta ad evitare effetti negativi sull'ambiente e sulla salute.

PRODUTTORE

VEHNSGROUP

VEHNSGROUPGmbH
