LV-HD340 - Proiettore LA VAGUE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore LED
Risoluzione nativa	1280 x 720 (compatibile 1920 x 1080)
Sorgente luminosa	LED
Luminosità	2500 lumen
Formato immagine	16:9 / 4:3
Distanza di proiezione	1,5 - 4 metri
Correzione trapezio	Manuale ±15°
Alimentazione	110-240 V ~ 50/60 Hz
Consumo elettrico	60 W
Dimensioni (L x P x A)	220 x 166 x 90 mm
Peso	1200 g
Ingressi video	2x HDMI, 1x VGA, 1x AV
Ingressi multimediali	1x USB, 1x SD
Uscita audio	Jack 3,5 mm
Connettività wireless	Wi-Fi (Miracast, AirPlay)
Riproduzione multimediale	Foto, musica, video (USB/SD)
Messa a fuoco	Manuale (manopola)
Lingue del menu	Inglese, Francese, Tedesco, ecc.
Funzioni speciali	Schermo multiplo, riduzione del rumore, specchio
Manutenzione e pulizia	Panno morbido asciutto, evitare liquidi e umidità
Sicurezza	Non aprire, non guardare l'obiettivo
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio assistenza.

Domande frequenti - LV-HD340 LA VAGUE

Come accendere il proiettore LV-HD340?

Rimuovere il cappuccio dell'obiettivo, collegare il cavo di alimentazione, quindi premere il pulsante Accensione/Spegnimento situato sulla parte superiore del proiettore o sul telecomando. La spia luminosa diventa verde quando l'apparecchio è acceso.

Come collegare un dispositivo HDMI?

Collegare il cavo HDMI a uno degli ingressi HDMI del proiettore (lato o posteriore). Accendere il proiettore, premere il tasto Sorgente (proiettore o telecomando), selezionare HDMI dal menu, quindi confermare con OK.

Come leggere file da una chiavetta USB?

Inserire la chiavetta USB nella porta USB del proiettore. Premere Sorgente, scegliere USB/SD, quindi selezionare il tipo di file (Foto, Film, Musica o Documento). Utilizzare i tasti di navigazione per sfogliare e avviare la riproduzione.

Come correggere la forma dell'immagine (trapezio)?

Utilizzare la manopola di regolazione del trapezio posteriore (manopola 7) sulla parte superiore del proiettore per regolare l'angolo verticale. Utilizzare la manopola anteriore (manopola 8) per la messa a fuoco. La correzione trapezio manuale consente una regolazione di ±15°.

Come utilizzare la funzione multi-schermo con uno smartphone?

Sul proiettore, andare nel menu principale e selezionare Wi-Fi Display. Per Android, attivare Miracast sul telefono e connettersi all'SSID del proiettore. Per iOS, connettere entrambi i dispositivi alla stessa rete Wi-Fi, quindi utilizzare AirPlay per rispecchiare lo schermo.

Cosa fare se l'immagine non è nitida?

Ruotare la manopola di messa a fuoco (manopola 8) situata sulla parte superiore del proiettore fino ad ottenere un'immagine nitida. Assicurarsi inoltre che la distanza di proiezione sia compresa tra 1,5 e 4 metri.

Posso utilizzare il proiettore all'esterno?

No, il proiettore non è impermeabile e non deve essere esposto a umidità o pioggia. Utilizzarlo solo in un ambiente interno asciutto.

Come pulire l'obiettivo?

Spegnere e scollegare il proiettore. Utilizzare un panno morbido e asciutto per pulire delicatamente l'obiettivo. Non utilizzare liquidi o prodotti chimici. Non toccare l'obiettivo con le dita.

Cosa fare in caso di surriscaldamento?

Spegnere immediatamente il proiettore e scollegarlo. Verificare che le fessure di ventilazione non siano ostruite e che l'apparecchio sia posizionato su una superficie dura e stabile. Lasciare raffreddare prima di riaccendere.

Come ripristinare il proiettore alle impostazioni di fabbrica?

Nel menu principale, vai su Opzione quindi seleziona Ripristino delle impostazioni originali. Confermare con Sì.

MANUALE UTENTE LV-HD340 LA VAGUE

Manuale di istruzioni

Manual de uso

BEDIENUNGSANLEITUNG

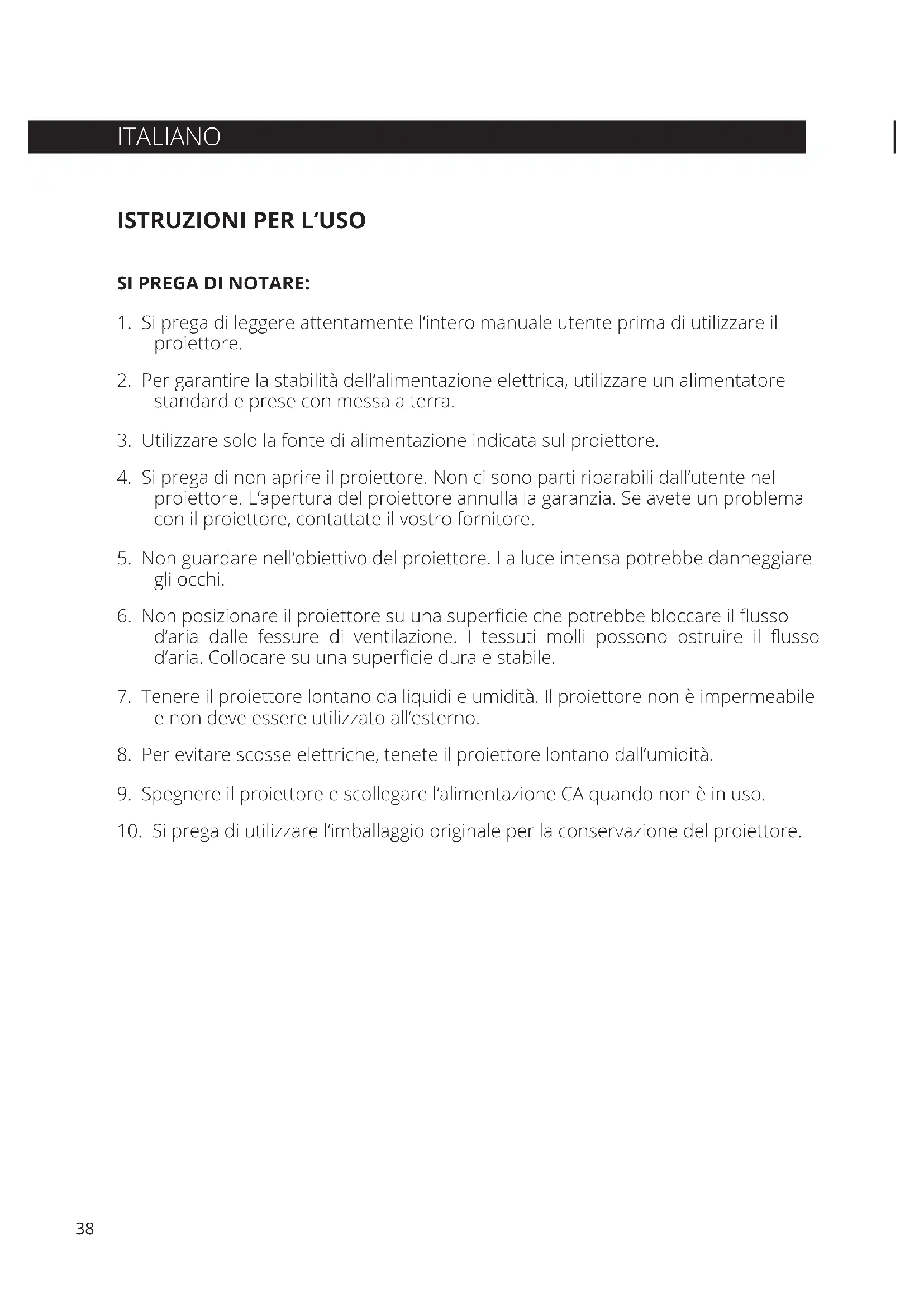

BITTE BEACHTEN:

1. Si prega di leggere attentamente l'intero manuale utente prima di utilizzare il proiettore.
2. Per garantire la stabilità dell'alimentazione elettrica, utilizzare un alimentatore standard e prese con messa a terra.
3. Utilizzare solo la fonte di alimentazione indicata sul proiettore.
4. Si prega di non aprire il proiettore. Non ci sono parti riparabili dall'utente nel proiettore. L'apertura del proiettore annulla la garanzia. Se avete un problema con il proiettore, contattate il vostro fornitore.
5. Non guardare nell'obiettivo del proiettore. La luce intensa potrebbe danneggiare gli occhi.
6. Non posizionare il proiettore su una superficie che potrebbe bloccare il flusso d'aria dalle fessure di ventilazione. I tessuti molli possono ostruire il flusso d'aria. Collocare su una superficie dura e stabile.
7. Tenere il proiettore lontano da liquidi e umidità. Il proiettore non è impermeabile e non deve essere utilizzato all'esterno.
8. Per evitare scosse elettriche, tenete il proiettore lontano dall'umidità.
9. Spegnere il proiettore e scollegare l'alimentazione CA quando non è in uso.
10. Si prega di utilizzare l'imballaggio originale per la conservazione del proiettore.

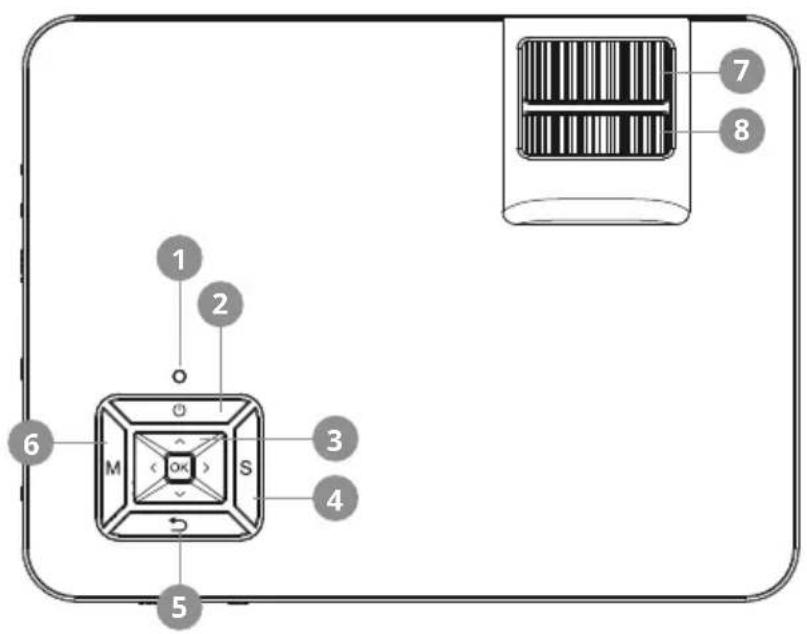

DESCRIZIONE DEL PRODOTTO

1 LED di stato
2 Pulsante On / Off
3 Navigazione
4 Selezionare l'ingresso
5 Torna nel menu
6 Richiama il menu
7 Obiettivo Focus
8 Correzione trapezoidale

1 Uscita audio 3,5mm
2 Ingresso audio/video da 3,5 mm
3 Ingresso HDMI
4 Ingresso VGA
5 Ingresso scheda SD
6 Ingresso infrarossi
7 Ingresso HDMI
8 Ingresso USB

1 2 3 5 Ω AV HDMI 1 PC-RGB IR HDMI 2 6 8

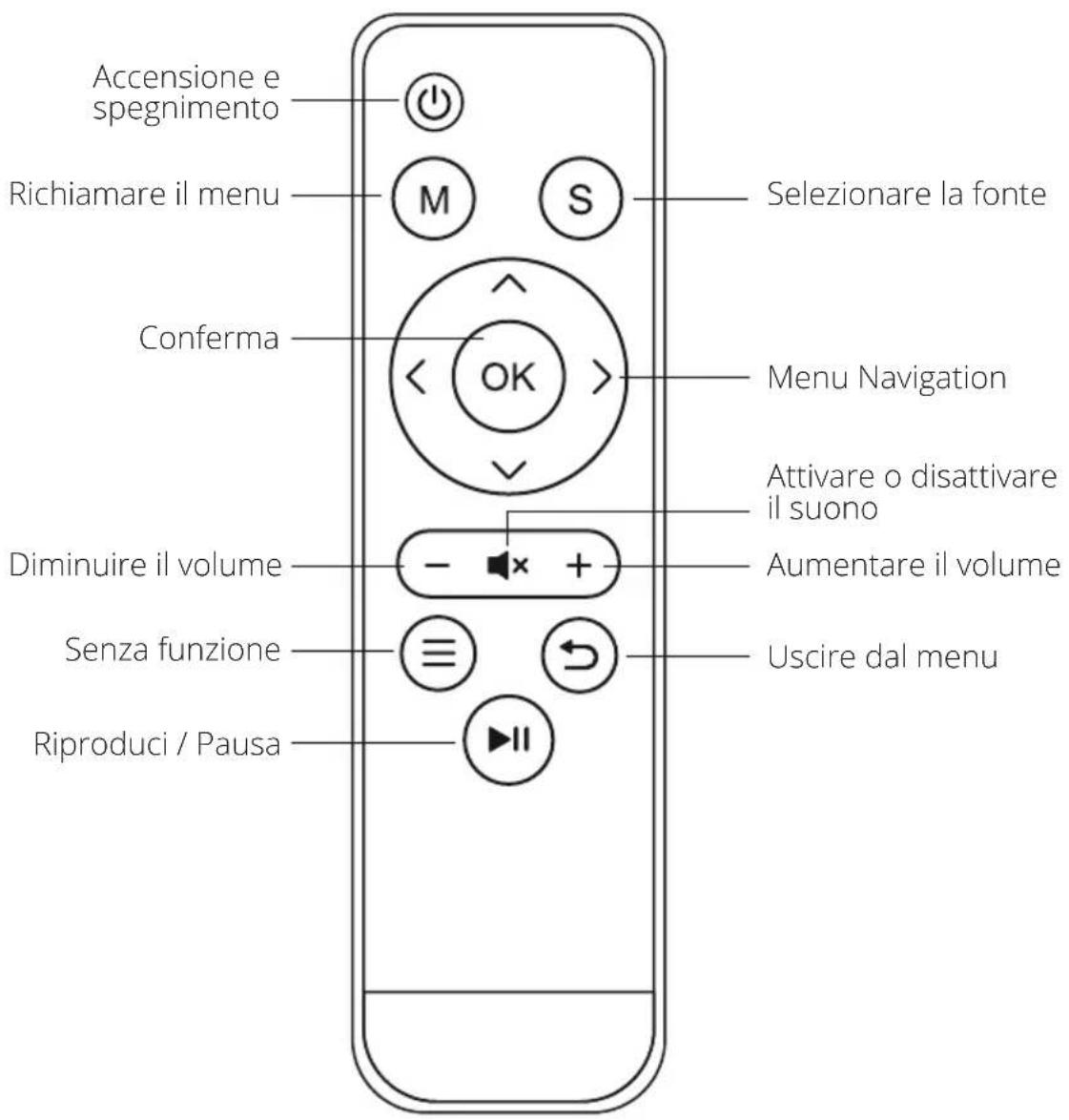

CONTROLLO DI REMOTO

Accensione e spegnimento Richiamare il menu Conferma OK M S Selezionare la fonte Menu Navigation Attivare o disattivare il suono Diminuire il volume Aumentare il volume Senza funzione Uscire dal menu Riproduci / Pausa

INIZIO-UP

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione al lato del proiettore e ad una presa di corrente. Se la spia luminosa nella parte superiore del proiettore è di colore rosso fisso, il proiettore è nel modo di attesa

Accendere

Rimuovere il copriobiettivo dalla lente.

Premete il tasto „Power“ sulla parte superiore del proiettore o il tasto „Power“ sul telecomando. Se la spia luminosa sulla parte superiore del proiettore è verde fissa, il proiettore si accende. Premete nuovamente il tasto „Power“ - sul proiettore o sul telecomando - per spegnere il proiettore.

Correzione trapezoidale / messa a fuoco dell'immagine

Usare la manopola di regolazione trapezoidale posteriore (7) situata nella parte superiore del proiettore per regolare l'angolo del proiettore. Utilizzare la manopola di regolazione trapezoidale anteriore (8), anch'essa situata sulla parte superiore del proiettore, per regolare la messa a fuoco dell'immagine.

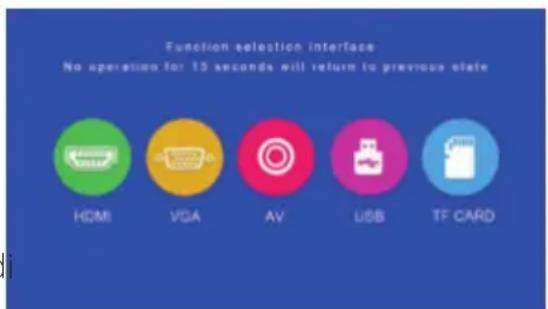

Selezione della sorgente del segnale

Premendo il tasto „S“ sul proiettore o il tasto „Source“ sul telecomando si apre il menu di selezione del segnale d'ingresso.

Usare i tasti freccia sul telecomando o sul proiettore per selezionare la sorgente d segnale appropriata e confermare con „OK”.

Connessione multimediale

Collegate un dispositivo USB o una scheda SD all'ingresso appropriato. Selezionare la sorgente USB/SD, quindi selezionare il supporto desiderato (Foto/Movie/Musica/File). Selezionare i file che si desidera visualizzare, quindi premere il pulsante Play/Pausa sul telecomando.

Per le sorgenti „USB“ e „TF Card“ sono supportati i seguenti formati:

File Formato File Codec
Immagine	JPEG .jpg
	BMP .bmp
	PNG .png
Musica	WMA .wma
	MP3 .mp3
	AC3/WAV .ac3/.wav
Film	RM/RMVB .rm/.rmvb RV8/9/10
	AVI .avi
	ASF .wmv/.asf
	MP4 .mp4/.mov/.3gp
	H264 .mov MPEG 1,2,4
	MKV .mkv
	FLV .flv H.364
	PS .mpg/.mpeg/.vro/.vob vc1
	TS .ts	H.264

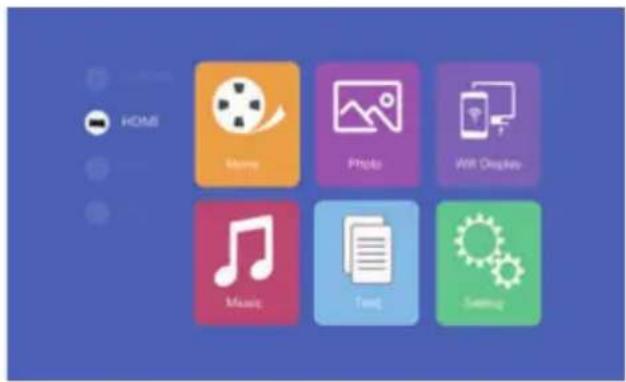

Connessione dispositivo HDMI

Collegare un computer o un altro dispositivo HDMI all'ingresso appropriato sul lato del proiettore e selezionare la sorgente multimediale HDMI.

HOME WOMI Photo Wi-Fi Display Music Text Setting

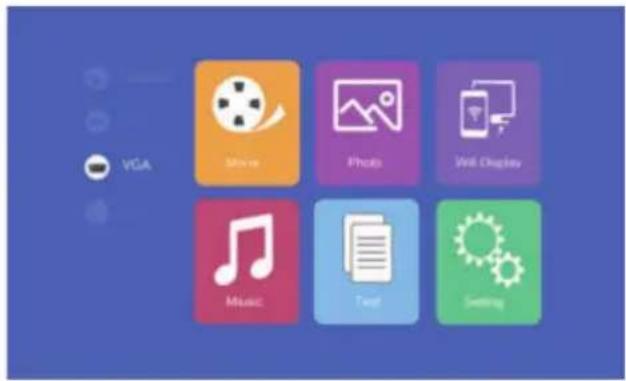

Collegamento del dispositivo VGA

Collegare un computer o un altro dispositivo VGA all'ingresso appropriato sul lato del proiettore e selezionare la sorgente multimediale VGA.

VGA Show Photo Web Display Music Text Editing

Connettore video AV

Collegate il cavo video 3-in-1 in dotazione all'ingresso appropriato sul lato del proiettore per collegare le apparecchiature AV. Quindi selezionare "OK" dal menu "AV" come ingresso.

Music Photo Will Display Music Text Settings

3,5 mm di uscita per dispositivi audio

Collegare le cuffie e altri dispositivi audio supportati con un jack da 3,5 mm all'uscita appropriata sul lato del proiettore.

MULTI-SCREEN

In questo modo è possibile visualizzare il contenuto dello schermo di uno smartphone o tablet in modalità wireless o tramite cavo USB sul proiettore.

Si prega di notare che non tutti i contenuti possono essere visualizzati a causa delle specifiche di protezione anticopia dei rispettivi fornitori di applicazioni (ad es. Netflix). Utilizzando Amazon Firestick o Google Chromecast, è possibile anche lo streaming di contenuti da questi fornitori.

Impostazione di base per la condivisione multischermo

Per accedere all'interfaccia multischermo, selezionare Display" nella schermata premere "OK".

Vifi principale Music Photo Wi-Fi Display Music Text Settings

Multi-Screen per smartphone Android

Esigenze

Sistema operativo Android 5.0 con almeno 1 GB di RAM

Risoluzione WVGA 1080P

Memoria Richiede almeno 40 MB di spazio libero su disco.

Passo 1: Selezionare „WiFi Display“ dal menu, quindi selezionare „Miracast“.

IOS

MIRACAST_CONNECTION_SETUP LONG_MEG311 PIN 63871852 Projector nam LOLLIPOP-7445233 LONG_MEG310 WAITING_FOR_CONNECTION_REQUEST EQT

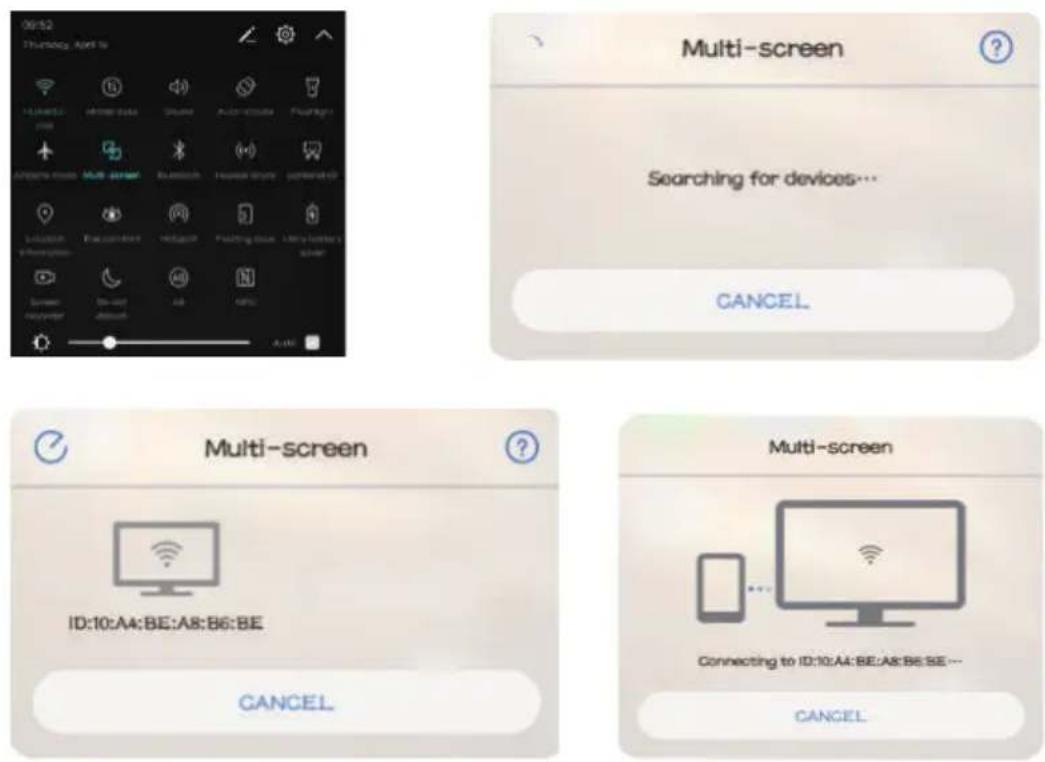

Passo 2: Richiamare la funzione Miracast / Wireless Display / Multischermo sullo smartphone e connettersi al proiettore tramite l'SSID.

Multi-Screen per iPhone

Domande

Versioni supportate iOS 7 e successive

iPhone 5 / iPod Generation 5 / iPad3 o superiore

Risoluzione iPhone: 480 x 320 / 1136 x 640

iPad 1024 x 768 / 2048 x 1536

Memoria Richiede almeno 40 MB di spazio libero su

disco.

Passo 1: Aprire il menu delle impostazioni del telefono, attivare il WiFi e connettersi alla rete wireless.

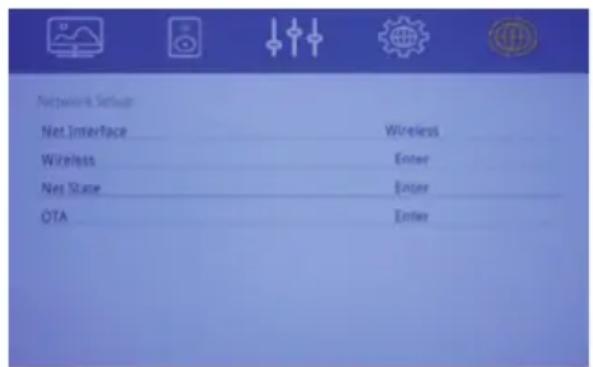

Passo 2: Collegare il proiettore alla stessa LAN senza fili selezionando l'icona nell'area di impostazione e quindi registrare il proiettore nella LAN senza fili come segue:

Music Photo Wi-Fi Display Music Text Settings

Passo 3: Collegare il dispositivo IOS alla funzione Airplay.

IOS

Memory It LOGUOPD: 246230

Passo 4: Confermare Air-Play Mirroring selezionando l'SSID sul dispositivo iOS.

Si prega di controllare se il dispositivo Android supporta il trasferimento delle immagini tramite cavo USB.

Passo 1: Selezionare „WiFi Display“ nel menu e poi „Cablecast“.

IOS

Passo 2: Collegare lo smartphone Android alla porta USB destra (non alla porta USB OUT-5V) utilizzando il cavo USB originale fornito dal produttore del telefono. Quindi aprire le impostazioni sullo smartphone Android e attivare il „debug USB“ nelle opzioni dello sviluppatore.

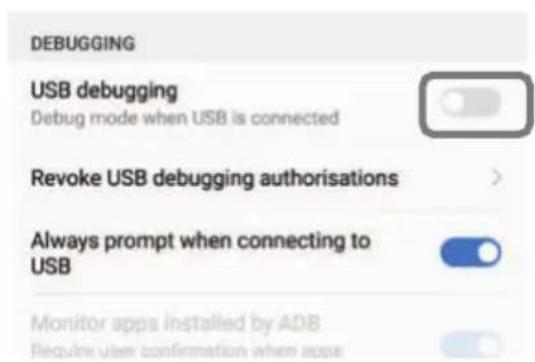

Se non trovate la voce di menu „Opzioni sviluppatore“ nelle vostre impostazioni, essa deve essere attivata per prima cosa. Si prega di cercare in Internet per i passi necessari.

Collegamento tramite cavo (iOS)

Passo 1: Selezionare „WiFi Display“ dal menu, quindi selezionare „Cablecast“.

IOS

Passo 2: Confermare il collegamento con „Fiducia“. Utilizzare solo il cavo USB originale Apple.

Passo 3: Fare clic su „Consenti“ per avviare la condivisione di più schermate.

Risoluzione fisica 1280 x 720 (supporta 1920 x 1080)

Sorgente di luce LED

Distanza di proiezione 1,5 - 4m

Formato immagine 16:9 / 4:3

Luminosità 2500 lumen

Correzione trapezoidale ±15° manuale

Collegamento alla rete 110 - 240V \~ 50/60Hz

Prestazioni 60W

Interfacce di ingresso USB / SD / HDMI / AV / VGA

Interfaccia di uscita Martinetto audio da 3,5 mm

Dimensioni 220 x 166 x 90mm

Peso 1200g

ESPOSIZIONE

Questo marchio indica che questo prodotto è soggetto alla Direttiva Europea e non deve essere smaltito insieme ad altri rifiuti domestici. Per la raccolta differenziata delle apparecchiature elettriche ed elettroniche, fare riferimento e seguire le normative locali. Un corretto smaltimento dei vecchi prodotti aiuta ad evitare effetti negativi sull'ambiente e sulla salute.
