MANUAL DE USUARIO LV-HD240 LA VAGUE

Salvo modificaciones y errores.

El fabricante no se hace responsable de los daños derivados de un uso incorrecto, inadecuado o incompatible del producto.

© VEHNS GROUP GmbH

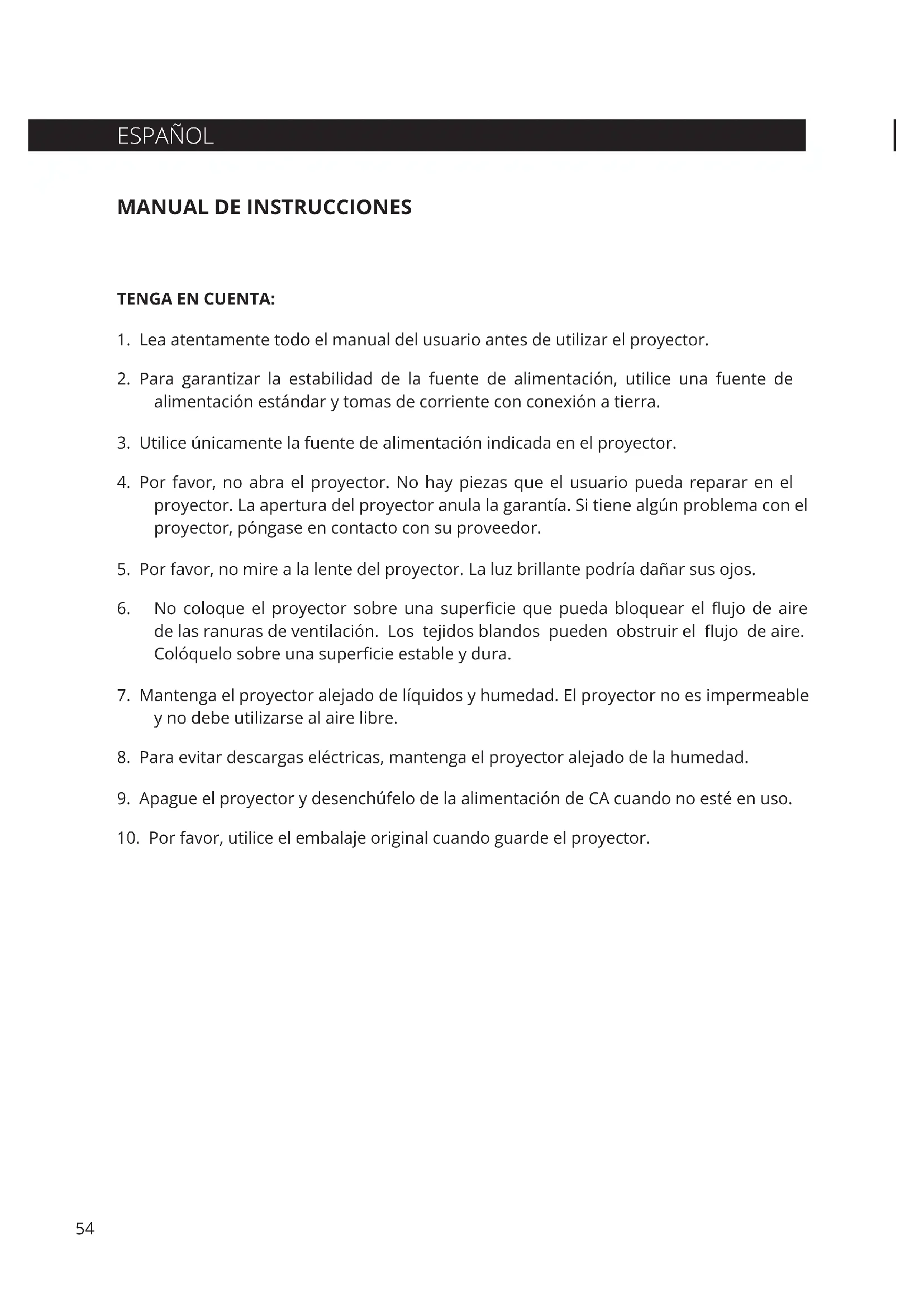

MANUAL DE INSTRUCCIONES

TENGA EN CUENTA:

1. Lea atentamente todo el manual del usuario antes de utilizar el proyector.
2. Para garantizar la estabilidad de la fuente de alimentación, utilice una fuente de alimentación estándar y tomas de corriente con conexión a tierra.
3. Utilice únicamente la fuente de alimentación indicada en el proyector.
4. Por favor, no abra el proyector. No hay piezas que el usuario pueda reparar en el proyector. La apertura del proyector anula la garantía. Si tiene algún problema con el proyector, póngase en contacto con su proveedor.
5. Por favor, no mire a la lente del proyector. La luz brillante podría dañar sus ojos.
6. No coloque el proyector sobre una superficie que pueda bloquear el flujo de aire de las ranuras de ventilación. Los tejidos blandos pueden obstruir el flujo de aire. Colóquelo sobre una superficie estable y dura.
7. Mantenga el proyector alejado de líquidos y humedad. El proyector no es impermeable y no debe utilizarse al aire libre.
8. Para evitar descargas eléctricas, mantenga el proyector alejado de la humedad.
9. Apague el proyector y desenchúfelo de la alimentación de CA cuando no esté en uso.
10. Por favor, utilice el embalaje original cuando guarde el proyector.

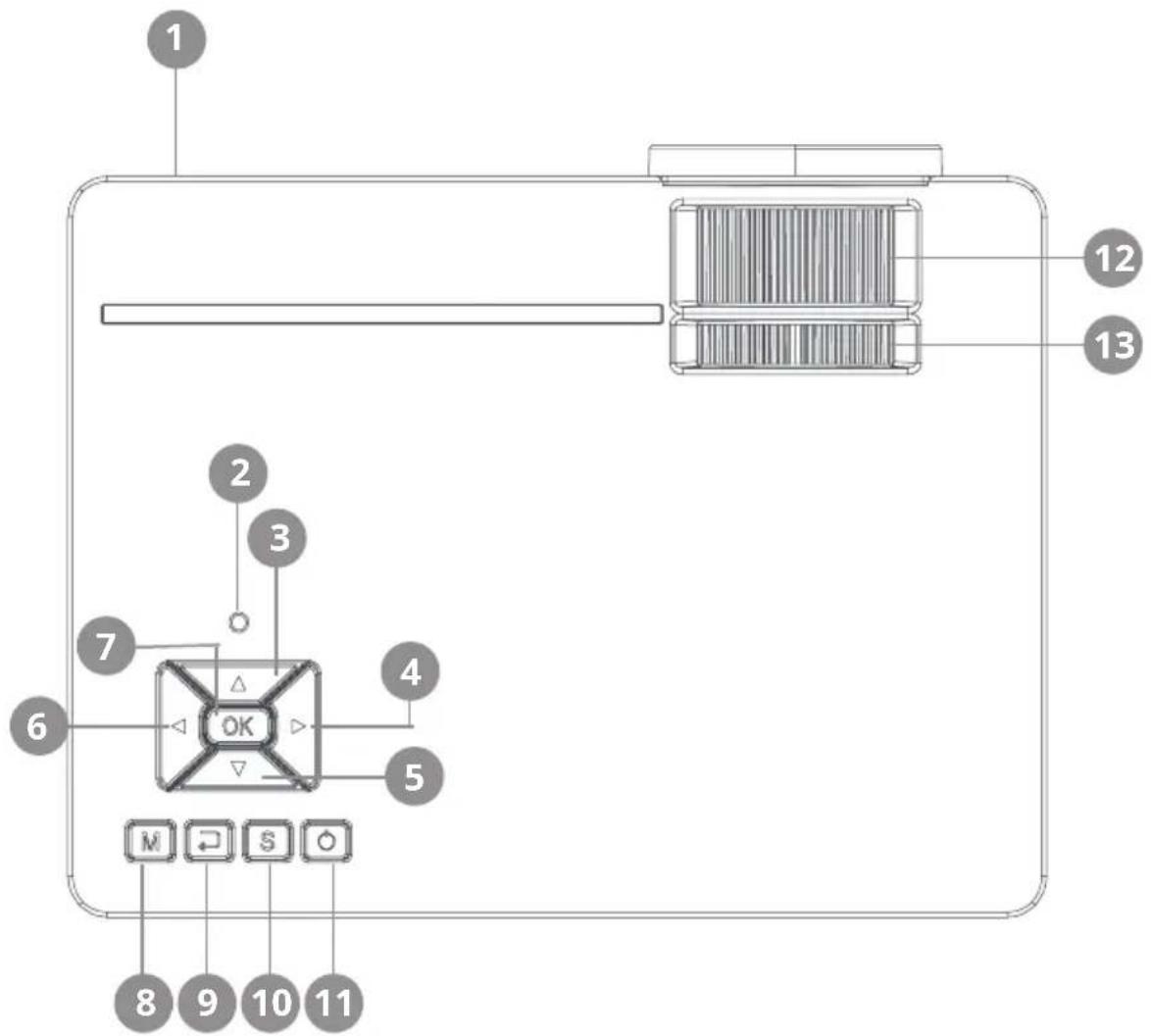

RESUMEN DEL PRODUCTO

1 2 3 4 5 6 7 OK M S O 8 9 10 11 12 13

1 Receptor de infrarrojos 7 Confirmar la selección
2 LED de estado 8 Llama al menú
3 Moverse hacia arriba en el menú 9 De vuelta en el menú
4 Muévete a la derecha en el menú 10 Seleccione la entrada...
Aumentar el nivel de volumen 11 Botón de encendido/apagado

5 Abajo en el menú 12 Enfoque

6 A la izquierda en el menú Disminuir el volumen

13 Corrección de la clave de bóveda

CONEXIONES

1 3 4 AV USB HDMI VGA

1 Salida de audio de 3,5 mm. 4 Entrada de la tarjeta microSD
2 Entrada de audio/video de 3.5mm 5 Entrada HDMI
3 La entrada USB 6 Entrada VGA

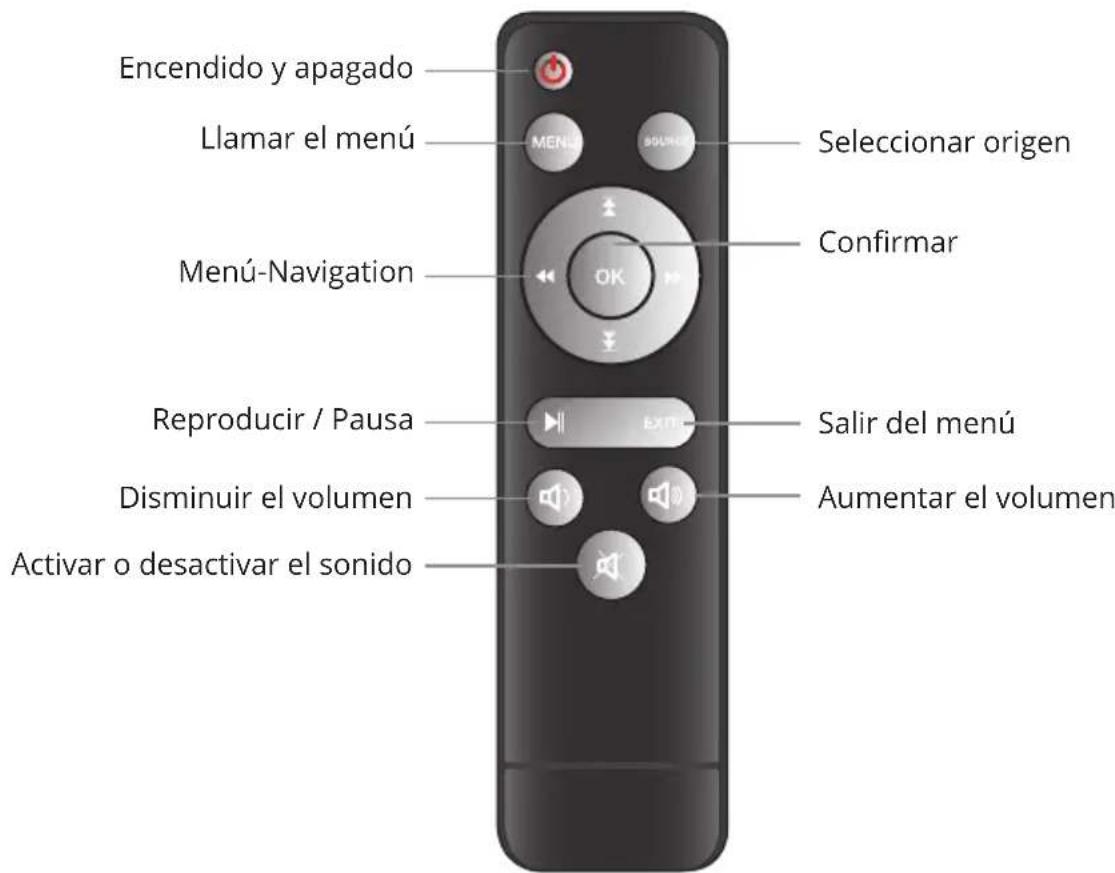

CONTROL REMOTO

Encendido y apagado Llamar el menú Menú-Navigation Reproducir / Pausa Disminuir el volumen Activar o desactivar el sonido Seleccionar origen Confirmar Salir del menú Aumentar el volumen

COMISIÓN

1. Conectar el cable de alimentación

Conecte el cable de alimentación al lateral del proyector y a una toma de corriente. Si la luz indicadora de la parte superior del proyector es roja fija, el proyector está en modo de espera.

2. Enciende

Retire la tapa de la lente.

Pulse el botón „Power“ en la parte superior del proyector o el botón „Power“ del mando a distancia. Si la luz indicadora de la parte superior del proyector es verde sólido, el proyector se enciende. Para apagar el proyector, pulse de nuevo el botón „Power“, ya sea en el proyector o en el mando a distancia.

3. Ajustes de imagen

Para subir o bajar la parte delantera del proyector, gire el pie ajustable situado en la parte inferior del proyector.

Utilice el dial de control frontal, también situado en la parte superior del proyector, para ajustar el enfoque de la imagen. Utilice la rueda trasera de ajuste de la distorsión trapezoidal situada en la parte superior del proyector para ajustar el ángulo del proyector.

Cuando el proyector está listo para funcionar, aparece el menú principal

Movie Music Photo Text

Las siguientes áreas están a su disposición:

Reproducción de contenidos en memorias USB / tarjetas SD

Movie Music Photo Text Transmitiendo a través de un teléfono inteligente Seleccionar la fuente de la señal del cable HDMI / VGA / AV Ajustes

4. La reproducción de una fuente de señal de cable

Al pulsar el botón „S“ del proyector, el botón „Fuente“ del mando a distancia o el área del menú principal se abre el menú para seleccionar la señal de entrada.

Para la „entrada de AV“, por favor, conecte la fuente de señal con el cable de AV suministrado con el proyector.

5. Reproducción desde una tarjeta microSD / lápiz USB

Después de introducir la tarjeta microSD o de conectar el lápiz de memoria USB, seleccione en el menú principal el medio deseado (película/música/fotos/texto). Después de pulsar „OK“, seleccione el/los archivo(s) que desea ver.

Se admiten los siguientes formatos:

Ficha Formato Ficha Codec
Imagen	JPEG .jpg
	BMP .bmp
	PNG .png
Música	WMA .wma
	MP3 .mp3
	AC3/WAV .ac3/.wav
Película	RM/RMVB .rm/.rmvb RV8/9/10
	AVI .avi
	ASF .wmv/.asf
	MP4 .mp4/.mov/.3gp
	H264 .mov MPEG 1,2,4
	MKV .mkv
	FLV .flv	H.364
	PS	.mpg/.mpeg/.vro/.vob	vc1
	TS	.ts	H.264

6. Transmitiendo a través de un teléfono inteligente

Esto permite que el contenido de la pantalla de un smartphone o tableta se muestre en el proyector de forma inalámbrica o (para un iPhone de Apple) a través de un cable USB.

Tenga en cuenta que no todo el contenido puede reproducirse directamente en el proyector desde un teléfono inteligente debido a los requisitos de protección anticopia de los respectivos proveedores de aplicaciones. Sin embargo, si se utiliza un Fire Stick de Amazon o un Google Chromecast, el contenido de, por ejemplo, Netflix, Amazon Prime o Disney+ también debería poder reproducirse a través de la entrada HDMI del proyector.

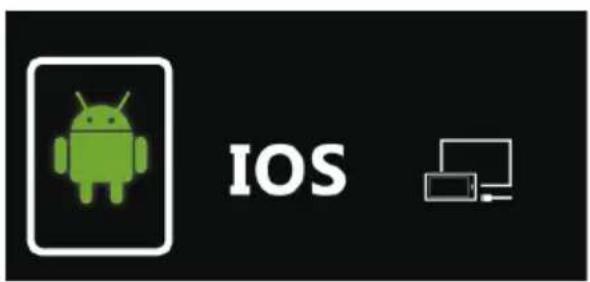

Para acceder a la interfaz multipantalla, seleccione „Pantalla Wifi“ en la pantalla principal y pulse „OK“.

Android Smartphones

Demandas

Sistema operativo Android 5.0 con un mínimo de 1 GB de RAM

Resolución WVGA 1080P

Memoria Requiere al menos 40 MB de espacio libre en disco

Paso 1: Seleccione „WiFi Display“ en el menú, luego seleccione „Miracast“.

IOS

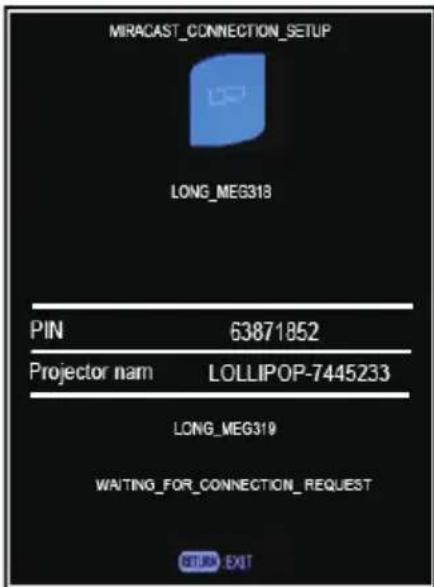

MIRACAST_CONNECTION_SETUP LONG_MEG318 PIN 63871852 Projector nam LOLLIPOP-7445233 LONG_MEG319 WAITING_FOR_CONNECTION_REQUEST RETURN EXIT

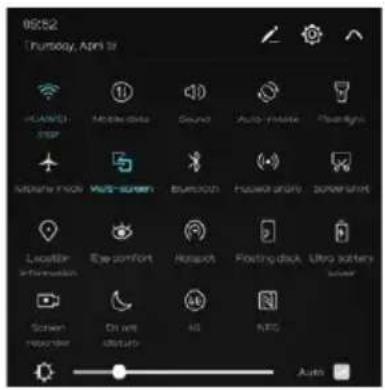

Paso 2: Active la función Miracast / Wireless Display / Multiscreen en su smartphone y conéctese al proyector a través del SSID.

Demandas

Versiones soportadas iOS 7 y superiores

iPhone 5 / iPod Generation 5 / iPad3 o superior

Resolución iPhone: 480 x 320 / 1136 x 640

iPad 1024 x 768 / 2048 x 1536

Memoria Requiere al menos 40 MB de espacio libre en disco

Paso 1: Abra el menú de configuración en su teléfono, encienda el WiFi y conéctese a su red inalámbrica.

Paso 2: Conecte el proyector a la misma LAN inalámbrica seleccionando el icono en el área de Configuración y luego registre el proyector en la LAN inalámbrica de la siguiente manera:

Network Setup Net Interface Wireless Enter Net State Enter OTA

Network Setup Net Interface Wireless Mycelens Enter Net State Enter OTA Enter

Wireless Polaris Polaris ChinaNet-g62D STAR-WIFT ChinaNet-76ik TP-LINK_amzus888 G23family TP-LINK_fecrew WPAKEY WPAKEY WPAKEY WPAKEY WPAKEY

SSID: HOMEWEI-SLAR Password: Encryption: WPARSYY

Paso 3: Conecte el dispositivo IOS a la función Airplay.

IOS

Barbaut LO:LPGP-745333

Paso 4: Confirme la réplica de Air-Play seleccionando el SSID en el dispositivo iOS.

Conexión a través de una conexión por cable (iOS)

Paso 2: Confirme la conexión con „Trust“. Utilice sólo el cable USB original de Apple.

Paso 3: Haga clic en „Permitir“ para comenzar a compartir varias pantallas.

7. Otros ajustes en el menú

Pulse el botón „Menu“ del mando a distancia o el botón „M“ del proyector para abrir el menú del proyector.

Use las teclas de flecha para hacer los ajustes apropiados y pulse „OK“ para confirmarlos.

ESPECIFICACIONES TÉCNICAS

Procedimiento de notificación LCD

Resolución física 1280 x 720 (soportes 1920 x 1080)

Fuente de luz LED

Distancia de proyección 1,2m - 4m

Pantalla de proyección 1m - 3,30m

Formato de la imagen 16:9 / 4:3

Brillo 2000 lúmenes

Consumo de energía 43W

Corrección de la clave de bóveda ±15° manual

Conexión a la red 110-240V \~ 50/60Hz

Interfaces de entrada USB / microSD / HDMI / AV / VGA

Interfaz de salida Audio 3,5mm jack

Dimensiones 200 x 145 x 75mm

Peso 980g

DESECHOS

Esta marca indica que este producto está sujeto a la Directiva Europea y no debe desecharse junto con otros residuos domésticos. Consulte y siga las regulaciones locales para la recolección separada de equipos eléctricos y electrónicos. La eliminación adecuada de los productos viejos ayuda a evitar los efectos negativos sobre el medio ambiente y la salud.
