| Type de produit | Pince électrique de sertissage / coupe / poinçonnage |
| Marque | RIDGID |
| Modèle | RE 600 |
| Dimensions (L x h x l) | 395 x 165 x 73 mm (version RDH) |
| Poids | 4,3 kg (avec bloc-piles 2 Ah) |
| Alimentation | Bloc-piles lithium-ion 18 V (2,0 Ah ou 4,0 Ah) |
| Force du piston | 60 kN (6 tonnes) |
| Course du piston | 17 mm (version RDH) |
| Cycles de service | 10 000 cycles (version RDH) |
| Fonctions principales | Sertissage de connecteurs électriques, coupe de câbles, poinçonnage (selon tête) |
| Rotation de la tête | 360° |

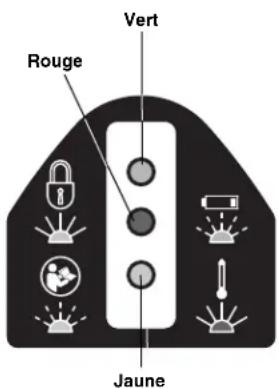

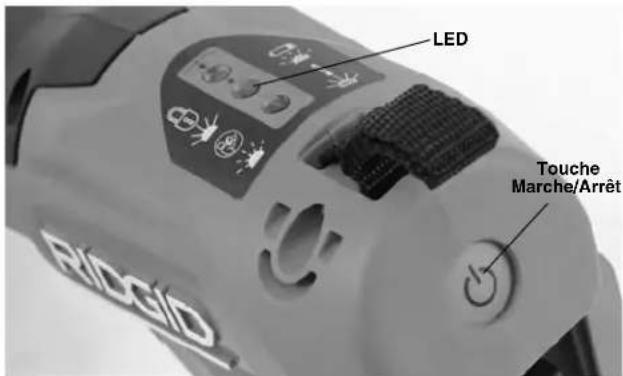

| Témoins lumineux | Vert (prêt), rouge (température), jaune (révision imminente ou obligatoire) |
| Éclairage LED | Oui, s'allume à la pression de la gâchette |
| Arrêt automatique | Après 600 secondes d'inactivité |
| Température de fonctionnement | -10 °C à 50 °C |
| Température de stockage | 0 °C à 45 °C |
| Entretien quotidien | Essuyer avec un chiffon propre et sec |
| Nettoyage du raccord QCS | Secouer vers le bas, utiliser un coton-tige si nécessaire – ne pas lubrifier |
| Révision périodique | Obligatoire par un réparateur RIDGID agréé (indiquée par témoin jaune) |
| Pièces de rechange | Exclusivement d'origine RIDGID |
| Sécurité | Ne pas utiliser sur lignes sous tension ; porter EPI (lunettes, gants) ; éloigner les doigts |
| Garantie | Garantie à vie |
| Conformité | CE, EMC (IEC 61000-6-5) |
| Accessoires inclus | Bloc-piles 2 Ah, chargeur, mallette de transport (selon version) |
FOIRE AUX QUESTIONS - RE 600 RIDGID

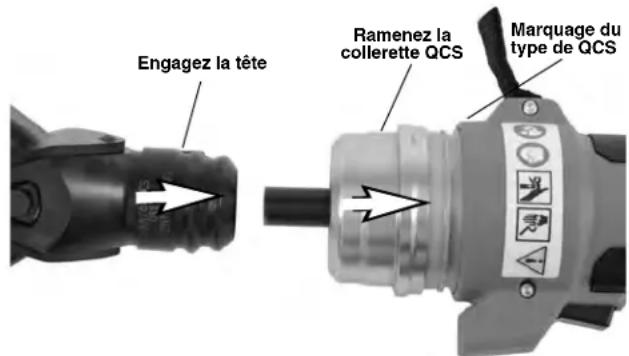

Comment changer la tête sur la pince RE 600 ?
Le modèle RE 600 utilise des têtes spécifiques non interchangeables : chaque tête (RDH, SC, 4PI) est dédiée à l’appareil et ne peut pas être changée comme sur les RE 6/RE 60. Pour une autre fonction, il faut changer d’appareil ou de tête fixe.
Quel type de bloc-piles utiliser avec la RE 600 ?
Utilisez exclusivement des blocs-piles lithium-ion RIDGID 18 V (réf. 44693 2,0 Ah ou 44698 4,0 Ah pour l’Amérique du Nord, 43323/43328 pour l’Europe). Ne jamais utiliser d’autres marques.
Comment nettoyer la pince RE 600 ?
Nettoyez l’extérieur avec un chiffon sec. Pour le raccord rapide (si applicable), orientez-le vers le bas et secouez doucement pour enlever les débris ; utilisez un coton-tige si nécessaire. Ne jamais lubrifier le raccord QCS.
Que signifie le voyant jaune sur la pince ?
Le voyant jaune indique que l’intervalle de révision approche (clignotant à partir de 2 000 cycles avant l’échéance) ou que la révision est obligatoire (fixe). L’appareil se verrouille alors. Confiez-le à un réparateur RIDGID agréé.
Puis utiliser la pince sur des lignes électriques sous tension ?
Non ! L’appareil n’est pas isolé. Ne l’utilisez jamais sur des lignes sous tension pour éviter tout risque de choc électrique, de blessure grave ou de mort.
La pince ne démarre pas, que faire ?
Vérifiez que le bloc-piles est inséré correctement et qu’il est chargé. Si le voyant vert ne s’allume pas, rechargez ou remplacez le bloc-piles. Si le problème persiste, contactez un réparateur agréé.
Quelle est la force de sertissage de la RE 600 ?
La force du piston est de 60 kN (6 tonnes), ce qui permet de sertir des connecteurs électriques à compression de grande section.
Comment savoir s’il faut réviser l’appareil ?
Le voyant jaune s’allume pour indiquer la proximité de l’intervalle de révision (10 000 cycles pour les têtes RDH, SC, 4PI). Consultez le tableau des caractéristiques techniques pour les cycles exacts. Une fois l’intervalle atteint, l’appareil se verrouille et doit être révisé.
Puis-je utiliser des têtes d’autres marques ?
Non, utilisez exclusivement des têtes et accessoires RIDGID prévus pour la RE 600. L’utilisation de pièces non conformes peut endommager l’appareil et présenter un risque de blessure.
Où trouver le numéro de série de l’appareil ?
Le numéro de série figure sur la plaque signalétique de la pince. Enregistrez-le dans la notice pour le suivi des révisions et de la garantie.
