Produkttyp	Elektrische Crimp-/Schneid-/Stanzzange
Marke	RIDGID
Modell	RE 600
Abmessungen (L x H x B)	395 x 165 x 73 mm (RDH-Version)
Gewicht	4,3 kg (mit 2-Ah-Akku)
Stromversorgung	Lithium-Ionen-Akku 18 V (2,0 Ah oder 4,0 Ah)
Kolbenkraft	60 kN (6 Tonnen)
Kolbenhub	17 mm (RDH-Version)
Betriebszyklen	10.000 Zyklen (RDH-Version)
Hauptfunktionen	Crimpen von elektrischen Steckverbindern, Kabel schneiden, Stanzen (je nach Kopf)
Kopfdrehung	360°
Leuchtanzeigen	Grün (bereit), Rot (Temperatur), Gelb (Wartung anstehend oder erforderlich)
LED-Beleuchtung	Ja, leuchtet bei Betätigung des Auslösers auf
Automatische Abschaltung	Nach 600 Sekunden Inaktivität
Betriebstemperatur	-10 °C bis 50 °C
Lagertemperatur	0 °C bis 45 °C
Tägliche Pflege	Mit einem sauberen, trockenen Tuch abwischen
Reinigung des QCS-Anschlusses	Nach unten ausschütteln, bei Bedarf Wattestäbchen verwenden – nicht schmieren
Regelmäßige Wartung	Erforderlich durch einen autorisierten RIDGID-Kundendienst (angezeigt durch gelbe Leuchte)
Ersatzteile	Ausschließlich Original RIDGID
Sicherheit	Nicht an unter Spannung stehenden Leitungen verwenden; PSA tragen (Schutzbrille, Handschuhe); Finger fernhalten
Garantie	Lebenslange Garantie
Konformität	CE, EMV (IEC 61000-6-5)
Enthaltenes Zubehör	2-Ah-Akku, Ladegerät, Transportkoffer (je nach Version)

Häufig gestellte Fragen - RE 600 RIDGID

Wie wechselt man den Kopf an der RE 600 Zange?

Das Modell RE 600 verwendet spezifische, nicht austauschbare Köpfe: Jeder Kopf (RDH, SC, 4PI) ist dem Gerät zugeordnet und kann nicht wie bei den RE 6/RE 60 gewechselt werden. Für eine andere Funktion muss das Gerät oder der feste Kopf gewechselt werden.

Welchen Akkutyp verwende ich mit der RE 600?

Verwenden Sie ausschließlich RIDGID 18-V-Lithium-Ionen-Akkus (Ref. 44693 2,0 Ah oder 44698 4,0 Ah für Nordamerika, 43323/43328 für Europa). Niemals andere Marken verwenden.

Wie reinige ich die RE 600 Zange?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Richten Sie den Schnellanschluss (falls zutreffend) nach unten und schütteln Sie ihn vorsichtig, um Schmutz zu entfernen; verwenden Sie bei Bedarf ein Wattestäbchen. Schmieren Sie den QCS-Anschluss niemals.

Was bedeutet die gelbe Leuchte an der Zange?

Die gelbe Leuchte zeigt an, dass das Wartungsintervall näher rückt (blinkend ab 2.000 Zyklen vor Fälligkeit) oder dass die Wartung erforderlich ist (dauerhaft). Das Gerät verriegelt sich dann. Geben Sie es an einen autorisierten RIDGID-Kundendienst weiter.

Kann ich die Zange an unter Spannung stehenden Leitungen verwenden?

Nein! Das Gerät ist nicht isoliert. Verwenden Sie es niemals an unter Spannung stehenden Leitungen, um das Risiko eines Stromschlags, schwerer Verletzungen oder des Todes zu vermeiden.

Die Zange startet nicht, was tun?

Überprüfen Sie, ob der Akku richtig eingesetzt und geladen ist. Wenn die grüne Leuchte nicht aufleuchtet, laden Sie den Akku auf oder tauschen Sie ihn aus. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie hoch ist die Crimpkraft der RE 600?

Die Kolbenkraft beträgt 60 kN (6 Tonnen), was das Crimpen von großen Querschnitten elektrischer Steckverbinder ermöglicht.

Wie erkenne ich, ob das Gerät gewartet werden muss?

Die gelbe Leuchte leuchtet auf, um die Nähe des Wartungsintervalls anzuzeigen (10.000 Zyklen für die Köpfe RDH, SC, 4PI). Schlagen Sie die genauen Zyklen in der Tabelle mit den technischen Daten nach. Sobald das Intervall erreicht ist, verriegelt sich das Gerät und muss gewartet werden.

Kann ich Köpfe anderer Marken verwenden?

Nein, verwenden Sie ausschließlich RIDGID-Köpfe und -Zubehör, die für die RE 600 vorgesehen sind. Die Verwendung nicht konformer Teile kann das Gerät beschädigen und ein Verletzungsrisiko darstellen.

Wo finde ich die Seriennummer des Geräts?

Die Seriennummer befindet sich auf dem Typenschild der Zange. Notieren Sie sie in der Anleitung zur Nachverfolgung von Wartung und Garantie.

BEDIENUNGSANLEITUNG RE 600 RIDGID

Werkzeuge Serie RE 600

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts sorgfältig durch. Die Unkenntnis und Nichtbeachtung des Inhalts dieser Bedienungsanleitung kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

RE 6/RE 60/RE 600 Elektrowerkzeuge

Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt-Seriennummer auf dem Typenschild.
Seriell Nr.

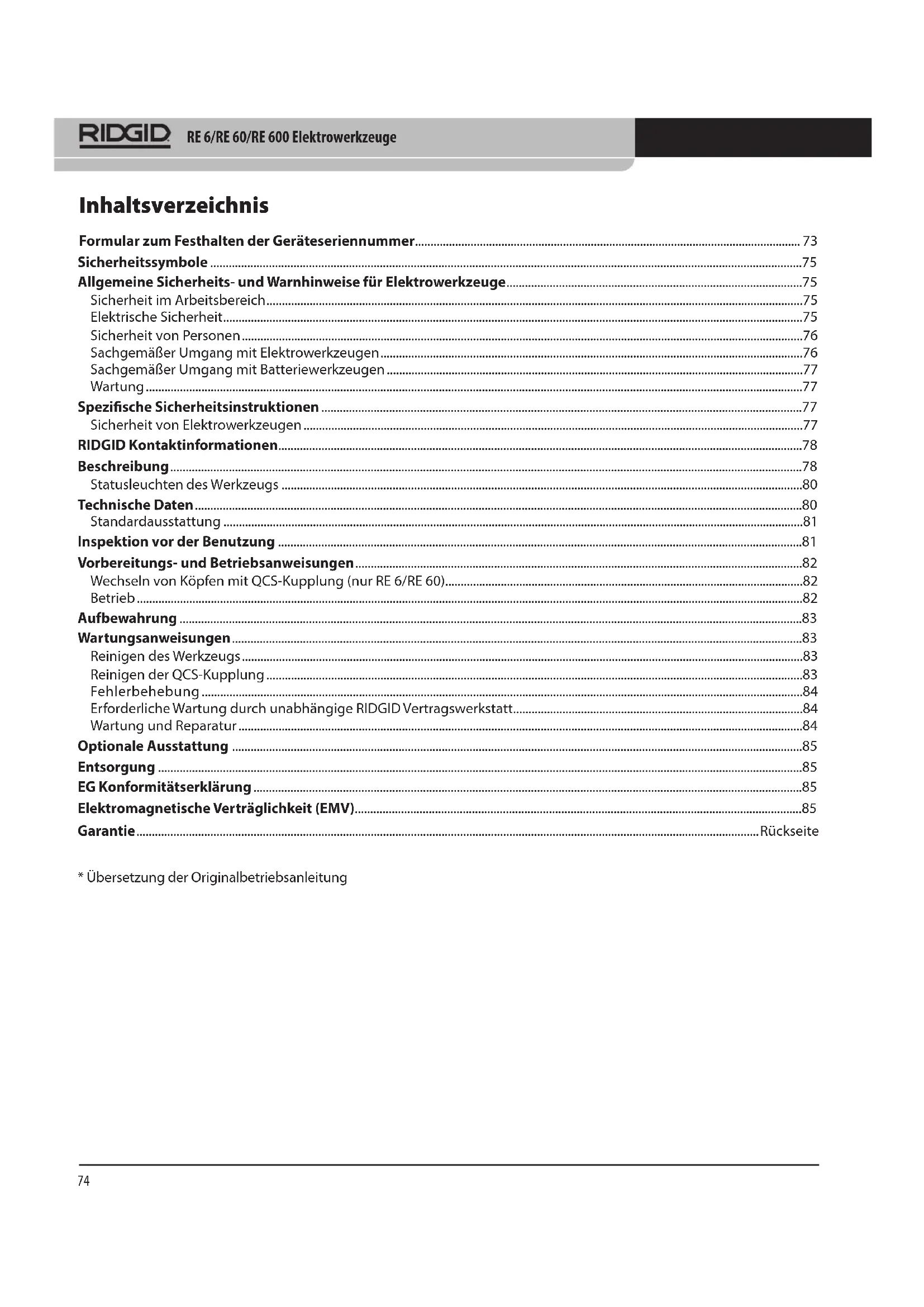

Inhaltsverzeichnis

Formular zum Festhalten der Geräteseriennummer....73

Sicherheitssymbole 75

Allgemeine Sicherheits- und Warnhinweise für Elektrowerkzeuge....75

Sicherheit im Arbeitsbereich....75

Elektrische Sicherheit....75

Sicherheit von Personen....76

Sachgemäßer Umgang mit Elektrowerkzeugen....76

Sachgemäßer Umgang mit Batteriewerkzeugen 77

Wartung 77

Spezifische Sicherheitsinstruktionen 77

Sicherheit von Elektrowerkzeugen 77

RIDGID Kontaktinformationen....78

Beschreibung....78

Statusleuchten des Werkzeugs 80

Technische Daten 80

Standardausstattung 81

Inspektion vor der Benutzung 81

Vorbereitungs- und Betriebsanweisungen 82

Wechseln von Köpfen mit QCS-Kupplung (nur RE 6/RE 60)....82

Betrieb 82

Aufbewahrung 83

Wartungsanweisungen....83

Reinigen des Werkzeugs 83

Reinigen der QCS-Kupplung 83

Fehlerbehebung 84

Erforderliche Wartung durch unabhängige RIDGID Vertragswerkstatt....84

Wartung und Reparatur 84

Optionale Ausstattung 85

Entsorgung 85

EG Konformitätserklärung 85

Elektromagnetische Verträglichkeit (EMV)....85

Garantie......Rückseite

* Übersetzung der Originalbetriebsanleitung

Sicherheitssymbole

Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssymbolen und Warnungen gekennzeichnet. Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen.

Dies ist das allgemeine Gefahrensymbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden.

GEFAHR

GEFAHR weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tödlichen bzw. ernsthaften Verletzungen führen.

WARNING

WARNUNG weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tödlichen bzw. ernsthaften Verletzungen führen können.

ACHTUNG

ACHTUNG weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu kleineren bis mittelschweren Verletzungen führen kann.

HINWEIS

HINWEIS kennzeichnet Informationen, die sich auf den Schutz des Eigentums beziehen.

Dieses Symbol bedeutet, dass die Bedienungsanleitung sorgfältig durchzulesen ist, bevor das Gerät in Betrieb genommen wird. Die Bedienungsanleitung enthält wichtige Informationen für den sicheren, ordnungsgemäßen Gebrauch des Geräts.

Dieses Symbol bedeutet, dass bei der Arbeit mit diesem Gerät immer eine Schutzbrille mit Seitenschutz oder ein Augenschutz zu verwenden ist, um Augenverletzungen zu vermeiden.

Dieses Symbol weist auf die Gefahr von Quetschungen an Händen, Fingern oder anderen Körperteilen hin.

Dieses Symbol weist auf die Gefahr von Stromschlägen hin.

Allgemeine Sicherheits- und Warnhinweise für Elektrowerkzeuge\*

WARNING

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Illustrationen und Spezifikationen in Zusammenhang mit diesem Elektrowerkzeug. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

ALLE WARNUNGEN UND ANWEISUNGEN ZUR SPÄTEREN EINSICHT AUFBEWAHREN!

Der im folgenden Text verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Sicherheit im Arbeitsbereich

- Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gute Beleuchtung. Unordentliche und unzureichend beleuchtete Arbeitsbereiche erhöhen das Unfallrisiko.

• Betreiben Sie Elektrowerkzeuge nicht in Umgebungen mit erhöhter Explosionsgefahr, in denen sich leicht entflammbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen im Betrieb Funken, durch die sich Staub oder Brandgase leicht entzünden können.
• Sorgen Sie beim Betrieb eines Elektrowerkzeugs dafür, dass sich keine Kinder oder sonstige Unbeteiligte in dessen Nähe befinden. Bei Ablenkungen kann die Kontrolle über das Gerät verloren gehen.

Elektrische Sicherheit

• Die Stecker des Elektrowerkzeugs müssen zur verwendeten Steckdose passen. Nehmen Sie niemals Veränderungen am Stecker vor. Verwenden Sie keine Adapterstecker in Kombination mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern die Gefahr eines Stromschlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen und Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht die Stromschlaggefahr.

• Das Netzkabel darf nicht für anderweitige Zwecke missbraucht werden. Verwenden Sie es niemals zum Tragen oder Ziehen des Werkzeugs oder zum Herausziehen des Steckers. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und bewegenden Teilen fern. Beschädigte oder verhedderte Kabel erhöhen die Stromschlaggefahr.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die für die Verwendung im Freien geeignet sind. Die Verwendung eines geeigneten Verlängerungskabels für den Gebrauch im Freien verringert die Gefahr eines Stromschlags.
• Wenn Sie ein Elektrowerkzeug in feuchter Umgebung einsetzen müssen, verwenden Sie eine Stromversorgung mit Fehlerstromschutzschalter (FI-Schutzschalter). Die Verwendung eines Fehlerstromschutzschalters (FI-Schutzschalters) verringert die Gefahr eines Stromschlags.

Sicherheit von Personen

• Seien Sie beim Betrieb eines Elektrowerkzeugs immer aufmerksam und verantwortungsbewusst. Verwenden Sie ein Elektrowerkzeug nicht unter Einfluss von Drogen, Alkohol oder Medikamenten. Durch einen kurzen Moment der Unaufmerksamkeit können Sie sich selbst oder anderen erhebliche Verletzungen zufügen.
• Tragen Sie immer persönliche Schutzkleidung. Immer einen Augenschutz tragen. Das Tragen einer Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, verringert das Risiko von Verletzungen und ist daher unbedingt erforderlich.
• Verhindern Sie, dass Elektrowerkzeuge unbeabsichtigt eingeschaltet werden. Vergewissern Sie sich immer, dass sich der Schalter in der AUS-Stellung befindet, bevor Sie ein Elektrowerkzeug anheben, tragen oder an die Stromquelle bzw. einen Akku anschließen. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät EINGESCHALTET an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie sämtliche Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug EINSCHALTEN. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann Verletzungen verursachen.

• Lehnen Sie sich nicht zu weit in eine Richtung. Sorgen Sie stets für ein sicheres Gleichgewicht und einen festen Stand. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von bewegenden Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von bewegten Teilen erfasst werden.
• Wenn Staubabsaug- und Staubauffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Durch Verwendung von Staubauffangeinrichtungen können die durch Staub entstehenden Gefahren erheblich reduziert werden.
• Lassen Sie sich durch die Tatsache, dass Sie durch häufige Benutzung mit einem Werkzeug vertraut sind, nicht dazu verleiten, nachlässig zu werden und Sicherheitsprinzipien für den Umgang mit Werkzeugen zu ignorieren. Eine unbedachte Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

Sachgemäßer Umgang mit Elektrowerkzeugen

• Wenden Sie bei Verwendung des Werkzeugs keine Gewalt an. Verwenden Sie immer ein für den Einsatzbereich geeignetes Werkzeug. Dadurch können Sie Ihre Arbeit effektiver und sicherer ausführen.
• Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht über einen Schalter AN- und AUSGESCHALTET werden kann. Ein Elektrowerkzeug, das sich nicht über einen Schalter ein- und ausschalten lässt, stellt eine Gefahrenquelle dar und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku (sofern er sich herausnehmen lässt) aus dem Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Werkzeug lagern. Durch solche Vorsichtsmaßnahmen wird der unbeabsichtigte Start des Elektrowerkzeugs verhindert.

• Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern auf, und lassen Sie Personen, die mit dem Werkzeug nicht vertraut sind oder diese Anweisungen nicht gelesen haben, das Werkzeug nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

• Elektrowerkzeuge und Zubehör warten. Stellen Sie sicher, dass sich alle beweglichen und festen Teile in der richtigen Position befinden, keine Teile gebrochen sind oder sonstige Fehler vorliegen, um den reibungslosen Betrieb des Elektrowerkzeugs sicherzustellen. Bei Beschädigungen muss das Elektrowerkzeug vor einer erneuten Verwendung zunächst repariert werden. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen seltener und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Tätigkeit. Wenn Elektrowerkzeuge nicht vorschriftsmäßig verwendet werden, kann dies zu gefährlichen Situationen führen.
• Halten Sie Griffe und Griffflächen trocken, sauber und frei von Ölen und Fetten. Rutschige Griffe und Griffflächen verhindern eine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

Sachgemäßer Umgang mit Batteriewerkzeugen

• Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Typ zu Brandgefahr führen.
• Verwenden Sie Elektrowerkzeuge nur mit explizit dafür vorgesehenen Akkus. Der Einsatz mit anderen Akkus kann zu Verletzungs- und Brandgefahr führen.
• Wenn der Akku nicht verwendet wird, halten Sie ihn fern von anderen metallischen Objekten wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben und anderen kleinen Metallgegenständen, die die Anschlüsse kurzschließen könnten. Das Kurzschließen von Akkuanschlüssen kann zu Verbrennungen oder Bränden führen.

• Bei falscher Anwendung kann aus dem Akku Flüssigkeit austreten. Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser abspülen. Bei Kontakt mit Augen wenden Sie sich zusätzlich an einen Arzt. Die aus dem Akku austretende Flüssigkeit kann Reizungen oder Verätzungen verursachen.

• Verwenden Sie Akkus oder Werkzeuge nicht, wenn sie beschädigt sind oder verändert wurden. Beschädigte oder modifizierte Akkus können auf unvorhersehbare Weise reagieren, wobei es zu Bränden, Explosion oder Verletzungen kommen kann.

• Akkus oder Werkzeuge dürfen keinem Feuer oder übermäßigen Temperaturen ausgesetzt werden. Feuer oder Temperaturen über 265 °F (130 °C) können Explosionen verursachen.
• Befolgen Sie alle Ladeanweisungen und laden oder lagern Sie den Akku oder das Werkzeug nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs. Durch unsachgemäßes Laden oder bei Temperaturen außerhalb des spezifizierten Bereichs kann der Akku beschädigt werden und die Brandgefahr erhöht sich.

Wartung

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Dadurch bleibt die Sicherheit des Elektrowerkzeugs gewährleistet.
• Unternehmen Sie nie den Versuch, beschädigte Akkus zu reparieren. Arbeiten an Akkus dürfen nur vom Hersteller oder befugten Dienstleistungsanbietern durchgeführt werden.

Spezifische Sicherheitsinstruktionen

WARNING

Dieser Abschnitt enthält wichtige Sicherheitshinweise, die speziell für dieses Werkzeug gelten.

Lesen Sie vor dem Gebrauch des Elektrowerkzeugs diese Sicherheitshinweise sorgfältig durch, um die Gefahr eines Stromschlags oder ernsthafter Verletzungen zu vermeiden.

BEWAHREN SIE DIESE ANLEITUNG AUF!

Ein Fach im Werkzeugkoffer dient zur Aufbewahrung der Anleitung bei der Maschine, damit der Benutzer sie griffbereit hat.

Sicherheit von Elektrowerkzeugen

- Halten Sie Finger und Hände während des Betriebs vom Werkzeugkopfern. Ihre Finger oder Hände könnten gequetscht, gebrochen oder amputiert werden, wenn sie in den Kopf oder zwischen den Kopf und andere Objekte geraten.

• Arbeiten Sie nicht an unter Strom stehenden elektrischen Leitungen, um das Risiko von elektrischen Schlägen, schweren Verletzungen, eventuell mit Todesfolge, zu reduzieren. Das Werkzeug ist nicht isoliert. Wenden Sie geeignete Arbeitsverfahren an und tragen Sie persönliche Schutzausrüstung, wenn Sie in der Nähe unter Strom stehender elektrischer Leitungen arbeiten.
• Bei der Benutzung treten große Kräfte auf, die Teile zerbrechen oder fortschleudern und Verletzungen verursachen können. Halten Sie nicht benötigte Personen aus dem Arbeitsbereich fern. Halten Sie bei der Verwendung Abstand und tragen Sie geeignete Schutzausrüstung, einschließlich Augenschutz.
• Modifizieren Sie Werkzeuge nicht. Jede Modifikation des Werkzeugs kann zu Verletzungen führen.
• Einen schadhaften Kopf auf keinen Fall reparieren. Ein Kopf, der geschweißt, geschliffen, angebohrt oder auf irgendeine Weise modifiziert wurde, kann bei der Benutzung brechen. Ersetzen Sie niemals einzelne Komponenten. Entsorgen Sie schadhafte Köpfe, um das Verletzungsrisiko zu mindern.
• Verwenden Sie eine geeignete Kombination von Werkzeug, Kopf, Backen, Verbindung und Kabel. Ungeeignete Kombinationen können zu unvollständigen oder unzureichenden Pressungen führen, durch die das Risiko von Bränden, schweren Verletzungen oder Tod erhöht wird.
• Arbeitsprozess und Maschine müssen von einer Person kontrolliert werden. Wenn das Werkzeug im Betrieb ist, darf sich nur der Bediener im Bereich aufhalten. So wird die Verletzungsgefahr gemindert.
• Bevor Sie ein RIDGID Elektrowerkzeug benutzen, machen Sie sich vertraut mit:

– dieser Betriebsanleitung,
– den Anweisungen für den jeweiligen Kopf,
– dem Handbuch für Akku/Ladegerät,
– den Einbauanweisungen des Hersteller von Anschluss und Crimp-Backe/Einsatz,
- den Anweisungen für andere mit diesem Werkzeug verwendeten Ausrüstungen.

Die Nichtbefolgung der Anweisungen und Warnungen kann zu Sachschäden und/oder schweren Verletzungen führen.

RIDGID Kontaktinformationen

Wenn Sie Fragen zu diesem RIDGID® Produkt haben:

– Wenden Sie sich an Ihren örtlichen RIDGID Händler.
- Besuchen Sie RIDGID.com, um einen RIDGID Kontaktpunkt in Ihrer Nähe zu finden.
- Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail], oder in den USA und Kanada telefonisch unter [phone].

Beschreibung

Die RIDGID® Elektrowerkzeuge RE 6/RE 60/RE 600 sind für eine Reihe von Aufgaben geeignet, etwa das Herstellen von elektrischen Crimp-Verbindungen, das Schneiden von Elektrokabeln und das Stanzen von Löchern, je nachdem, welcher Kopf mit dem Werkzeug verwendet wird.

Die Elektrowerkzeuge RE 6 und RE 60 sind mit der RIDGID® QuickChange System™ (QCS™) Kupplung versehen, die Installation und Verwendung unterschiedlicher auswechselbarer Köpfe erlaubt.

Die Elektrowerkzeuge der Serie RE 600 haben spezielle (nicht auswechselbare) Köpfe.

Alle Köpfe (auswechselbar und fest installiert) lassen sich um 360 Grad drehen, um den Zugang unter beengten Verhältnissen zu erleichtern.

Bei Betätigung treibt ein interner Elektromotor eine Hydraulikpumpe, die Flüssigkeit zum Zylinder des Werkzeugs befördert, den Kolben vorwärts bewegt und Kraft auf speziell konstruierte Werkzeugköpfe ausübt.

Die Werkzeuge sind mit zwei (2) Textilschlaufen versehen, die mit geeigneten Vorrichtungen, wie Schultergurten oder Umhängebändern verwendet werden können.

Die Werkzeuge sind mit einer hellen LED-Arbeitsbeleuchtung versehen, die leuchtet, sobald der Betriebsschalter betätigt wird. Damit kann der Benutzer den Arbeitsplatz problemlos beleuchten.

Die Statusleuchten des Werkzeugs zeigen den Status des Werkzeugs (Werkzeug an/aus, Temperaturbereich über-/unterschritten, Wartung erforderlich usw.)

Technische Daten und andere Informationen finden Sie in den Anweisungen für den jeweiligen Kopf.

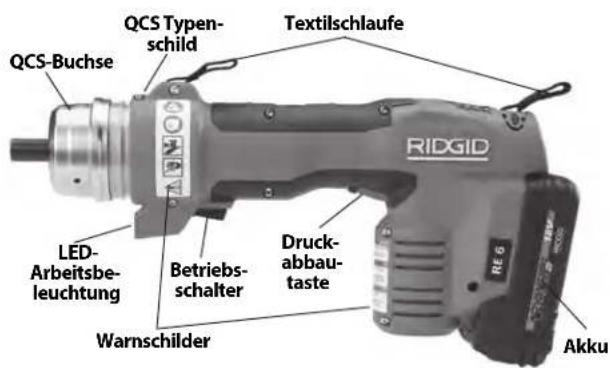

Abbildung 1 – RE 6/RE 60 - QCS-Kupplung zum Anbringen des Kopfes verwenden

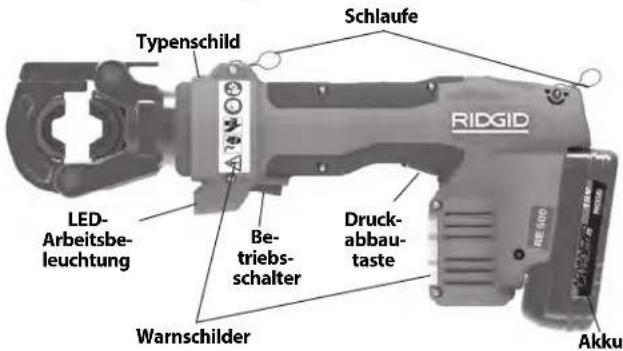

Abbildung 2 – Werkzeuge der Serie RE 600 mit Spezialkopf

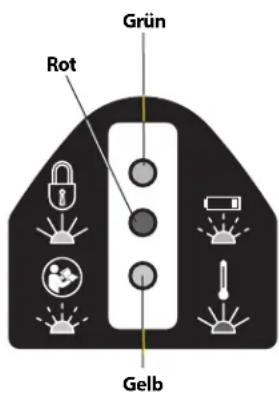

Abbildung 3 – Statusleuchten des Werkzeugs

Abbildung 4 – Seriennummer - Die ersten 4 Ziffern (umkreist) geben Herstellungsjahr und -monat an. (12 = Jahr, 06 = Monat).

Kontrolle Kennzeichnung Beschreibung
Ein-/Aus-Taste I/O	Hauptschalter des Werkzeugs (I = ein, 0 = aus).
Betriebsschalter —		Drücken, um den Werkzeugkolben vorwärts zu bewegen. In den meisten Fällen halten, bis der Kolben automatisch zurückgezogen wird.
Druckabbautaste —		Erlaubt das Zurückziehen des Kolben vor dem automatischen Zurückziehen. Hauptsächlich bei Stanzköpfen verwendet. Bei Verwendung mit einem Crimp-Kopf ist der Crimp-Vorgang NICHT abgeschlossen und muss wiederholt werden.
QCS-Buchse —	Wird zum Zurückziehen der QCS-Kugeln und zum Wechseln der Köpfe verwendet.

Abbildung 5 – Bedienelemente

Abbildung 6 – Status-leuchten des Werk-zeugs

Symbol	Stetiges Leuchten	Blinkendes Leuchten	Bedeutung
	Grün Masch	ine EIN, betriebsbereit.
		Grün	Akku schwach. Werkzeug funktioniert nicht. Akku aufladen/aufgeladenen Akku einsetzen.
	Rot		Werkzeug außerhalb des Spezifikationstemperaturbereichs.Werkzeug und Akku auf korrekten Betriebstemperaturbereich bringen.
		Gelb	Zeigt an, dass sich das Wartungsintervall nähert. Beginnt 2.000 Zyklen vor dem Wartungsintervall (siehe Abbildung 7). Werkzeug ist verwendbar, wird aber nach dem Wartungsintervall blockiert.
	Gelb		Werkzeug ist blockiert. Wartungsintervall des Werkzeugs ist abgelaufen (siehe Abbildung 7) und Werkzeug erfordert Wartung.
			Fehlfunktion des Werkzeugs. Warten lassen.

Technische Daten

		Modell Beschreibung	Gewicht* Abmessungen Kolbenhub					Wartungs-intervallizy-klen
			g Ibs		L x H x B (mm)L x H x B (Zoll)	mm Zoll
		RE 6	6T Werkzeug für die Verwendung mit Wechselköpfen	3000 6.5		318 x 154 x 7312.5 x 6.1 x 2.9	32 1.3	32,000
		RE 60	60 kN Werkzeug für die Verwendung mit Wechselköpfen	3000 6.5		318 x 154 x 7312.5 x 6.1 x 2.9	32 1.3	32,000
		RE 600 RDH	Verriegelnder Rundkopf	4300*1 9	5	395 x 165 x 7315.6 x 6.5 x 2.9	17 0.7	10,000
		RE 600 SC	Scherenschneidkopf*2	4800	10.5	473 x 174 x 7318.6 x 6.9 x 2.9	24 0.9	10,000
		RE 600 4PI 4 P	N Eindringkörperkopf	4800 10.5		474 x 192 x 7318.7 x 7.6 x 2.9	32 1.3	10,000

*Mit 2 Ah Akku
*1 Einschließlich Backen
^2 Versionen für Cu/Al-Draht und ACSR erhältlich - Siehe Klingenkennzeichnungen.

Abbildung 7 – Tabelle der technischen Daten

Kolbenkraft....60 kN (6 Tonnen) (13.500 lbs.)

QCS-Kupplungstyp...... RE 6 6T QCS

RE 60 60 kN QCS

RE 600 Serie - N/A

Arbeitszyklus ....( )= 3 Zyklen pro Minute

Motor

Spannung....18V DC

Strom 18 Ampere

Leistung 324 Watt

Batterie....18V Li-lon, aufladbarer Akku

(siehe optionale Ausrüstung)

Schutzart....IP44

Schutzklasse ....☐/II

Zulässige

Luftfeuchtigkeit......0-80%

Betriebstemperatur

Bereich....15° F bis 122° F (-10° C bis 50° C)

Lagertemperatur

Bereich....32° F bis 113° F (-0° C bis 45° C)

Auf RIDGID.com/CrimpDies finden Sie die Tabelle für die Kompatibilität von RIDGID Crimp-Backen/elektrischen Steckverbindern für diese Werkzeuge mit verschiedenen Köpfen.

Standardausstattung

Einzelheiten über die Ausrüstung, die mit bestimmten Werkzeugen geliefert wird, finden Sie im RIDGID Katalog.

HINWEIS Für die Auswahl der geeigneten Materialien, sowie der Verbindungsmethoden ist der Systemdesigner und/oder Installateur verantwortlich. Bevor eine Installation versucht wird, sollten die spezifischen Anforderungen an die Betriebsumgebung sorgfältig geprüft werden. Wenden Sie sich wegen Auswahlinformationen an den Hersteller der Verbindung.

Inspektion vor der Benutzung

WARNING

Kontrollieren Sie Ihr Elektrowerkzeug täglich vor dem Gebrauch und beheben Sie eventuelle Störungen, um die Verletzungsgefahr durch elektrische Schläge, Quetschung, Ausfall der Ausrüstung und andere Ursachen, sowie Schäden am Gerät zu verringern.

1. Entfernen Sie die Batterie aus dem Werkzeug.
2. Beseitigen Sie sämtliches Öl, Fett und Schmutz von Werkzeug und Kopf, einschließlich Handgriffen und Bedienelementen. Dies erleichtert die Inspektion und hilft, zu vermeiden, dass Werkzeug oder Bedienelemente Ihnen aus den Händen gleiten.

3. Überprüfen Sie das Elektrowerkzeug auf:

4. Korrekte Montage, Wartung und Vollständigkeit (Siehe Abbildungen 1-3).

5. Gebrochene, verschlissene, fehlende, falsch eingestellte oder klemmende Teile.
6. Vorhandensein und Lesbarkeit von Warnaufklebern auf Werkzeug und Akku.
7. Umstände, die einen sicheren und normalen Betrieb verhindern könnten.

Bei Ausstattung mit der QCS-Kupplung achten Sie auf:

• Fremdkörper in der QCS-Kupplung (siehe Abschnitt Wartung).
• Vergewissern Sie sich, dass die zwölf (12) Haltekugeln in allen Öffnungen vorhanden sind und dass keine Beschädigung vorliegt. Abbildung 8 zeigt das Innere einer vollständigen und sauberen QCS-Kupplung.
• Bei Überprüfung des Gegenstücks der QCS-Kupplung an den Wechselköpfen sind kleine Vertiefungen in der Rillen der QCS-Kupplung normale Verschleißerscheinungen und nicht als Schaden zu betrachten (Abbildung 9).

Abbildung 8 – Das Innere der QCS-Kupplung

Abbildung 9 – Kleine Vertiefungen in der Rillen der QCS-Kupplung

Wenn Probleme festgestellt werden, benutzen Sie das Werkzeug erst, wenn die Probleme behoben sind.

1. Kontrollieren und warten Sie alle anderen verwendeten Ausrüstungsteile gemäß der jeweiligen Anleitung, um sicherzustellen, dass sie in funktionsfähigen Zustand sind. Überprüfen Sie die Köpfe auf Verschleiß, Verformung oder andere Probleme.

Vorbereitungs- und Betriebsanweisungen

WARNING

Halten Sie während des Betriebszyklus Finger und Hände vom Werkzeugkopf fern. Ihre Finger oder Hände können gequetscht, gebrochen oder abgetrennt werden, wenn sie in den Kopf oder das Werkzeug oder zwischen Werkzeugkopf, Werkstück und andere Objekte geraten.

Arbeiten Sie nicht an unter Strom stehenden elektrischen Leitungen, um das Risiko von elektrischen Schlägen, schweren Verletzungen, eventuell mit Todesfolge, zu reduzieren. Das Werkzeug ist nicht isoliert. Wenden Sie geeignete Arbeitsverfahren an und tragen Sie persönliche Schutzausrüstung, wenn Sie in der Nähe unter Strom stehender elektrischer Leitungen arbeiten.

Bei der Benutzung treten große Kräfte auf, die Teile zerbrechen oder fortschleudern und Verletzungen verursachen können. Halten Sie nicht benötigte Personen aus dem Arbeitsbereich fern. Halten Sie bei der Verwendung Abstand und tragen Sie geeignete Schutzausrüstung, einschließlich Augenschutz.

Betreiben Sie das Elektrowerkzeug nicht ohne Einsätze im Werkzeugkopf. Dadurch kann das Elektrowerkzeug beschädigt werden und/oder es kann zu schweren Verletzungen kommen.

Befolgen Sie die Vorbereitungs- und Betriebsanweisungen, um das Risiko der Verletzung durch Quetschung, Stromschlag und andere Ursachen zu mindern und Schäden am Werkzeug zu vermeiden.

1. Vergewissern Sie sich, dass der Arbeitsbereich geeignet ist (Siehe allgemeine Sicherheitsregeln). Arbeiten Sie an einer übersichtlichen, ebenen, stabilen, trockenen Position. Benutzen Sie das Werkzeug nicht, wenn Sie im Wasser stehen.

2. Bestimmen Sie entsprechend der auszuführenden Arbeit das geeignete RIDGID Werkzeug. Die Verwendung, eines für eine Anwendung ungeeigneten Werkzeugs kann zu Verletzungen führen, das Werkzeug beschädigen und zur Erstellung unvollständiger Verbindungen führen.

3. Vergewissern Sie sich, dass Elektrowerkzeug und Kopf überprüft und entsprechend den Anweisungen vorbereitet wurden. Vergewissern Sie sich bei Bedarf, dass die korrekten Backen in den Kopf eingesetzt sind.

Wechseln von Köpfen mit QCS-Kupplung (nur RE 6/RE 60)

Entfernen Sie den Akku aus dem Werkzeug. Ziehen Sie die QCS-Buchse zurück und entfernen Sie den entsprechenden Wechselkopf/setzen Sie den entsprechenden Wechselkopf ein. Lassen Sie die QCS-Buchse los, um den Kopf zu sichern (Abbildung 10). Vergewissern Sie sich, dass der Kopf vollständig eingesetzt und am Werkzeug verriegelt ist. Nicht ohne installierten Wechselkopf oder Kopfeinsätze betreiben – dadurch kann das Elektrowerkzeug beschädigt werden. Wenn der Wechselkopf nicht in die QCS-Kupplung einrastet, vergewissern Sie sich durch Betätigung der Druckabbautaste, dass der Kolben komplett eingezogen ist.

Es gibt verschiedene QCS-Kupplungstypen. Vergewissern Sie sich, dass die QCS-Kupplung des Werkzeugs und des Wechselkopfs mit einander kompatibel sind (entsprechend der Kennzeichnung).

Abbildung 10 – Einsetzen des Wechselkopfes in die QCS-Kupplung

Betrieb

1. Setzen Sie mit trockenen Händen einen vollständig geladenen Akku ins Elektrowerkzeug ein. Drücken Sie die Ein-/Aus-Taste (Abbildung 3), um das Elektrowerkzeug einzuschalten. Alle drei Statusleuchten blinken einmal auf. Anschließend sollte die grüne Lampe permanent leuchten, um anzuzeigen, dass das Werkzeug betriebsbereit ist (Werkzeugstatusleuchten siehe Abbildung 6). Das Elektrowerkzeug schaltet sich automatisch ab, wenn es 600 Sekunden lang nicht benutzt wird.

Abbildung 11 – Werkzeug in Betrieb

1. Spezielle Bedienungsanleitungen siehe Anweisungen für den Kopf. Halten Sie die Hände vom Kopf und anderen beweglichen Teilen fern und betätigen Sie den Betriebsschalter, um den Werkzeugkolben vorwärts zu bewegen und den Kopf zu aktivieren. Die Vorwärtsbewegung des Kolbens kann jederzeit durch Loslassen des Betriebsschalters gestoppt werden. So kann der Kopf zum Schneiden, Stanzen oder Greifen und Positionieren von Verbindungen positioniert werden.

Sofern in den Anweisungen für den jeweiligen Kopf nicht anders angegeben, drücken Sie den Betriebsschalter so lange, bis der Kolben automatisch zurückgezogen wird. Automatisches Zurückziehen des Kolbens zeigt, dass das Elektrowerkzeug die richtige Kraft erreicht hat und dass der Zyklus abgeschlossen ist. Dies ist erforderlich, um das komplette Crimpen elektrischer Verbindungen zu gewährleisten.

Wenn der Kolben nicht vollständig eingezogen wird, drücken Sie die Druckabbautaste. Wenn die Druckabbautaste während des Crimpens einer elektrischen Verbindung gedrückt wird, ist der Crimp-Vorgang NICHT abgeschlossen und muss wiederholt werden.

1. Wenn der Vorgang abgeschlossen ist, drücken Sie die Ein-/Aus-Taste zum Ausschalten und entfernen Sie den Akku.

Aufbewahrung

Entfernen Sie die Batterie aus dem Werkzeug. Bewahren Sie Elektrowerkzeug und Akku im Koffer auf. Vermeiden Sie die Lagerung bei extremer Hitze oder Kälte. Das Elektrowerkzeug wird nicht eingeschaltet, wenn die Temperatur von Werkzeug oder Akku außerhalb des Spezifikationsbereichs liegt. Dies wird durch eine Statusleuchte am Werkzeug angezeigt. (Siehe Abbildung 6)

⚠️WARNUNG In einem trockenen, sicheren Bereich lagern, der für Kinder und Personen, die mit dem Elektrowerkzeug nicht vertraut sind, nicht zugänglich ist. Das Elektrowerkzeug stellt in den Händen nicht geschulter Benutzer eine Gefahr dar.

Wartungsanweisungen

⚠️ WARNING

Entfernen Sie den Akku aus dem Werkzeug, bevor Sie Wartungsarbeiten durchführen oder Einstellungen vornehmen.

Reinigen des Werkzeugs

Wischen Sie das Elektrowerkzeug außen täglich mit einem sauberen trockenen Tuch ab.

Reinigen der QCS-Kupplung

Richten Sie die QCS-Öffnung nach unten und schütteln Sie etwaige Fremdkörper vorsichtig heraus. Überprüfen Sie die QCS-Öffnung auf etwaige Fremdkörper. Fremdkörper können mit Wattestäbchen beseitigt werden. Achten Sie darauf, dass sich kein Material in den Vertiefungen für die Haltekugeln ansammelt (Abbildung 8). Die QCS-Kupplung wird im Werk lebensdauergeschmiert. Geben Sie kein Schmiermittel in die QCS-Kupplung.

Fehlerbehebung

PROBLEM MÖGLICHE URSACHEN LÖSUNG
Das Werkzeug wird bei Betätigung der Ein-/Aus-Taste nicht eingeschaltet.	Der Akku ist komplett entladen oder defekt.	Voll aufgeladenen Akku einsetzen/Akku laden.
	Akku nicht korrekt in den Werkzeuggriff eingesetzt.	Prüfen, ob der Akku richtig eingesetzt ist.
Die hergestellten Verbindungen sind nicht vollständig.	Falsches Werkzeug/Einsatz für den Kabelquerschnitt oder das Material verwendet.	Setzen Sie das richtige Werkzeug/den richtigen Einsatz ein.
	Das Werkzeug war nicht gerade an der Verbindung angesetzt.	Achten Sie darauf, dass das Werkzeug gerade an der Verbindung angesetzt wird.
	Das Werkzeug muss repariert werden.	Unter Kontaktinformationen finden Sie das nächstgelegene unabhängige RIDGID Servicecenter.
Öl läuft aus dem Werkzeug aus.	Dichtung oder mechanische Probleme.
Motor läuft, aber Werkzeug schließt den Zyklus nicht ab.	Ölstand zu niedrig.	Unter Kontaktinformationen finden Sie das nächstgelegene unabhängige RIDGID Servicecenter.
Schneidbacken stoppen während des Betriebs.	Ölstand zu niedrig.
Schneidwerkzeug stoppt während des Betriebs.	Ölstand zu niedrig.	Unter Kontaktinformationen finden Sie das nächstgelegene unabhängige RIDGID Servicecenter.
	Schneidkanten sind stumpf oder gebrochen.	Stumpfe oder gebrochene Klinge durch entsprechen-de Ersatzteile ersetzen.
	Material nicht für die Klinge geeignet.	Eine Klinge verwenden, die für das zu schneidende Material geeignet ist.

Siehe Abbildung 6 – Statusleuchten des Werkzeugs

Erforderliche Wartung durch unabhängige RIDGID Vertragswerkstatt

Das Elektrowerkzeug muss in den festgelegten Abständen von einer unabhängigen RIDGID Vertragswerkstatt gewartet werden, um einwandfreie Funktion zu gewährleisten. Dies wird durch eine Statusleuchte am Werkzeug angezeigt (Siehe Abbildung 6). Wartungsintervall siehe Spezifikationen.

Wartung und Reparatur

WARNING

Die Betriebssicherheit des Geräts kann durch unsachgemäße Wartung oder Reparatur beeinträchtigt werden.

Wartung und Reparatur dieser Elektrowerkzeuge müssen von einer unabhängigen RIDGID Vertragswerkstatt für Crimp-Werkzeuge durchgeführt werden. Verwenden Sie ausschließlich RIDGID Serviceteile.

Informationen über die nächstgelegene unabhängige RIDGID Vertragswerkstatt oder Antworten auf Service- und Reparaturfragen finden Sie im Abschnitt Kontaktinformationen dieses Handbuchs.

Optionale Ausstattung

WARNING

Um Verletzungsgefahr zu vermeiden, ist nur die speziell für RIDGID Elektrowerkzeuge entwickelte und empfohlene Ausrüstung, die nachstehend aufgeführt ist, zu verwenden.

Serie RE 6/RE 60/RE 600

Best.-Nr.	Beschreibung
44693 18V	2,0 Ah Akku (Nord- und Lateinamerika, Australien)
44698 18V	4,0 Ah Akku (Nord- und Lateinamerika, Australien)
43458 120V	Ladegerät für Advanced Lithium Akku
43333 230V	Ladegerät für Advanced Lithium Akku
43323 18V	2,0 Ah Akku (Europa & China)
43328 18V	4,0 Ah Akku (Europa & China)

Serie RE 6/RE 60

Best.-Nr.	Beschreibung
52283	4P-6 4PINTM Backenloser Crimp-Kopf
52078	Swiv-L-Punch Ausschlag-Stanzkopf
47198	SC-60C Schneidkopf für Kupfer-/Aluminiumdraht
49408	SC-60C Schneidkopf für ACSR
52083	RE 6 Transportkoffer (Kunststoff)
47773	RE 60 Transportkoffer (Kunststoff)
47753	LR-60B Rundkopf

Eine vollständige Liste der für diese Werkzeuge erhältlichen RIDGID-Ausrüstung nden Sie im Ridge Tool Katalog online auf RIDGID♦com oder in den Kontaktinformationen♦

Entsorgung

Teile des Elektrowerkzeugs enthalten wertvolle Materialien und können recycelt werden ◆ Hierfür gibt es auf Recycling spezialisierte Betriebe, die u ◆ U ◆ auch örtlich ansässig sind ◆ Entsorgen Sie die Teile entsprechend den örtlich geltenden Bestimmungen ◆ Weitere Informationen erhalten Sie bei der örtlichen Abfallwirtschaftsbehörde ◆

Für EG-Länder: Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt

gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden

EG Konformitätserklärung

Die CE-Konformitätserklärung (890-011-320 ^10 ) kann diesem Handbuch auf Wunsch als separates Heft beigelegt werden ^2

Elektromagnetische Verträglichkeit (EMV)

Der Begri elektromagnetische Verträglichkeit bezeichnet die Fähigkeit des Produkts, in einer Umgebung, in der elektromagnetische Strahlung und elektrostatische Entladungen auftreten, einwandfrei zu funktionieren, ohne elektromagnetische Störungen anderer Geräte zu verursachen

Die RIDGID RE 6/RE 60/RE 600 Elektrogerätefamilie entspricht IEC61000-6-5 (Ausgabe 1♦0) Elektromagnetische Verträglichkeit (EMV) Teil 6-5: Fachgrundnormen - Störfestigkeit von Betriebsmitteln, Geräten und Einrichtungen, die im Bereich von Kraftwerken und Schaltstationen verwendet werden

HINWEIS Diese Werkzeuge entsprechen allen geltenden EMV-Normen? Die Möglichkeit, dass sie Störungen anderer Geräte verursachen, kann jedoch nicht ausgeschlossen werden? Alle getesteten Standards im Zusammenhang mit der elektromagnetischen Verträglichkeit werden in den technischen Unterlagen des Werkzeugs aufgeführt?

Manufacturer:

RIDGE TOOL COMPANY

400 Clark Street

DiesesInstrumententspricht der EU-Richtlinie überelektromagnetische

Kompatibilität 2004/108/EG unter Anwendung folgender Normen:

EN 61326-1:2006, EN 61326-2-1:2006.

Ridge Tool Europe

Schurhovenveld 4820

3800 Sint-Truiden

Belgium

Tel.: + 32 (0)11 598 620

RIDGID.com
