Type de produit	Casque de soudeur à filtre auto-obscurcissant
Marque	RIDGID
Modèle	RADF-CAM
Dimensions de la cartouche	110 mm x 90 mm x 8 mm
Champ de vision	5,97 po² (38,52 cm²)
Poids	432 g (15,24 oz)
Alimentation	Cellules solaires + 2 piles lithium 3 V (non remplaçables)
Sélection de teinte variable	DIN 9 à 13
Mode meulage	Oui (bouton externe)
Nombre de capteurs d'arc	2
Contrôle de sensibilité	Low / High (réglage progressif)
Contrôle du décalage	Min / Max (0,15 s ~ 0,80 s)
Vitesse de commutation	1/25 000 par seconde
Capacité TIG faible intensité	5 ampères
Indicateur de batterie faible	LED clignotante
Mise sous tension automatique	Oui
Respect des normes	EN166, EN175, EN379, ANSI Z87.1
Matériau de l'enveloppe	Légère, résistante aux chocs et au feu
Entretien	Nettoyer avec chiffon doux et eau savonneuse ; éviter solvants
Pièces de rechange	Utiliser exclusivement des pièces RIDGID d'origine

FOIRE AUX QUESTIONS - RADF-CAM RIDGID

Que faire si le filtre ne s'obscurcit pas ?

Vérifiez que les capteurs ne sont pas bloqués ou sales. Nettoyez-les avec un chiffon doux. Assurez-vous que la sensibilité n'est pas réglée trop bas. Si le problème persiste, remplacez les piles.

Comment remplacer les piles du casque ?

Selon le modèle, faites glisser ou dévissez le couvercle du compartiment à piles. Remplacez les deux piles lithium 3 V en respectant la polarité (+ vers le haut). Refermez le compartiment.

Puis-je utiliser le mode meulage pour souder ?

Non, le mode meulage est uniquement prévu pour le meulage. Ne soudez jamais en mode meulage, car le filtre ne s'obscurcira pas et vous risquez de graves brûlures oculaires.

Comment régler la teinte du filtre ?

Tournez le bouton de contrôle de la teinte extérieur jusqu'à la valeur souhaitée, de DIN 9 (plus clair) à DIN 13 (plus foncé). Pour une utilisation sans soudage, tournez sur la position ‘Grind’.

Que faire si le filtre s'assombrit à cause d'autres soudeurs à proximité ?

Réduisez la sensibilité en passant de ‘High’ à ‘Low’ à l'aide du bouton de sensibilité. Cela évitera les déclenchements intempestifs.

Comment nettoyer le casque de soudure ?

Nettoyez les capteurs et les cellules solaires avec un chiffon doux légèrement humide et une solution d'eau savonneuse. N'utilisez jamais de solvants ou de nettoyants abrasifs. N'immergez pas le filtre dans l'eau.

Quelles sont les normes de sécurité respectées ?

Ce casque respecte les normes CE (DIN et ISO) ainsi que les normes de sécurité EN166, EN175, EN379 et ANSI Z87.1. Il offre une protection oculaire et faciale contre les arcs de soudage.

Comment ajuster le casque à ma tête ?

Utilisez le bouton à l'arrière du casque pour régler l'étanchéité. Desserrez les boutons latéraux pour ajuster la distance entre le casque et le visage. Pour l'angle de vue, desserrez le bouton de tension sur le côté droit et repositionnez le levier.

Pourquoi le voyant de batterie faible clignote-t-il ?

Cela indique que les piles doivent être remplacées. Remplacez-les immédiatement par des piles neuves pour garantir le fonctionnement correct du filtre auto-obscurcissant.

Est-il possible de souder du TIG à très faible intensité avec ce casque ?

Oui, le casque RADF-CAM supporte le soudage TIG jusqu'à 5 ampères. Réglez la sensibilité sur ‘High’ pour les arcs de faible intensité.

MODE D'EMPLOI RADF-CAM RIDGID

• N'utilisez pas de produit de soudage si vous n'vez pas la formation appropriée.
• Ces produits ne fournissent aucune protection contre les dangers respiratoires provenant des processus de soudage.
• Le soudage à l'arc peut être dangereux. Protégez-vous et protégez les autres contre les possibles blessures graves ou la mort. Tenez les enfants à l'écart. Veuillez dire le manuel de fonctionnement/d'instructions avant d'installer, d'utiliser ou de réparer ce produit.
• N'utilise jamais de lentille auto-obscurcissante sans que les couvre-lentilles interieur et extérieur soient adequately installés. Les projections de soudage endommageront les lentilles auto-obscurcissantes et annuleront la garantie.

Les casques de soudage ne fournissent pas une protection oculaire, auditive et faciale illimitée. Portez toujours des lunettes de sécurité conformes aux normes ANSI Z87.1-2003 en plus d'un casque de soudeur.

Inspectez frequentlyment la lentille auto-obscurcissante. Remplacez immeditatement tout couvre-lentille ou toute lentille auto-obscurcissante éraflée, craquée ou piquée.

L'utilisation de ces casques de soudure peut entraîner de graves brûlures lors d'applications lourdes de soudage au-dessus de la tête avec un risque de chute de métal fondu.

N'utilisez pas ce casque de soudeur si sa structure ou le filtrte auto-obscurcissant presente des fissures ou des dommages visibles.

Avant la première utilisation

Inspectez le casque de soudeur afin de repérer les éléments suivants :

1. Les couvre-lentilles avant et interieur sont bien en place sous toutes les languettes.
2. Dommages sur les couvre-lentilles interieur et extérieur (p. ex.: fissures, eraflues, piqures ou projection de soudage).
3. Testez votre cartouche teintée avant de souder en dirigeant l'avant vers une source lumineuse intense. Ensuite, couvrez et découvert rapidement tous les capteurs avec vos doigts. La cartouche devrait s'obscurcir temporairement lorsque le capteur est exposé. Vous pouvez aussi utiliser un allumeur de chalumeau.

Le casque de soudeur doit être ajusté de manière à se positionner devant les yeux et le visage afin d'assurer une protection ajustée.

Ajuster le casque de maniere adequate

1. Étanchéité du casque - appuyez sur le bouton situé à l'arrière du casque et faites-le tourner vers la gauche ou vers la droite.
2. Ajustement de la distance entre le casque et le visage - desserrez les boutons de tension sur les deux côtes et glissez le casque vers l'avant ou vers l'arrête jusqu'à la position désirée afin que la distance soit égale des deux côtes du casque. Remarque! Assurez-vous que les deux côtes sont à égale distance pour un fonctionnement ajustat.
3. Ajustement selon la dimension de la tete - ajustez la profondeur du casque afin d'obtenir la stabilité et l'équilibre ajustats.
4. Ajustement de l'angle de vue - desserrez le bouton de tension sur le cote croit du casque puis soulevez et repositionné le levier vers l'avant ou vers l'arrête jusqu'à ce que vous obteniez la position désirée.

Fonctionnement général

1. Le réglage de la sensibilité est concu pour que la lentille filtrante soit plus réACTIVE aux différents niveaux de luminosité. Utilisez l'interrupteur pour le régler selon l'application désirée.

2. Low (Faible): sensibilité normale - pour le soudage SMAW, MIG et TIG régulier à l'intérieur et à l'extérieur.

3. High (Elevé) : sensibilité elevée - pour faible courant ou arcs stables (p. ex.: le soudage TIG à faible intensité).

4. Le contrôle du décalage est utilisé pour régler le temps de maintainen de la lentille filtrante une fois que le soudage est terminé. Utilisez l'interrupteur pour le régler selon l'application désirée.

5. Min.: récapération rapide de l'état lumineux - pour la soudure par points ou l'épinglage (p. ex.: doit avoir une vision clairerapidement après avoir fini la soudure).

6. Max.: récapération décalée de l'etat lumineux (p. ex.: applications à intense etelevée ou des bains de fusion très lumineux doivent refroidir pour un certain temps avant d'être observés).

7. Contrôle variable de la teinte - le numéro de la teinte peut être régle entre 9 et 13 en tournant le bouton de contrôle de la teinte jusqu'à ce que le flèche pointe vers le número désiré ou l'interrupteur.

8. Sélection du mode meulage RIDGID - tournez le bouton de contrôle en sens antihoraire sur la position « Grind » (Meulage) pour meuler.

9. RIDGID* PRO - tournez le bouton de sensibilité jusqu'à la position « Grind » (Meulage).

Remarque! Ne soudez pas en mode meulage, car celui-ci est unconu uniquement pour meuler et

non pas pour souder.

1. Indicateur de batterie faible - la DEL clignote lorsque la batterie doit etre remplacement. Il est recommande de remplacer les batteries immediatement lorsque I'indicateur de batterie faible se met a clignoter (BIDGIDPRO uniquely).
2. Compartiment de la batterie - selon le modele, vous devez deviser ou glisser le couvercle vers le haut pour remplacer les batteries (RIDGID*PRO, uniquement).

Remarque! Assurez-vous que le cote positif (+) de la batterie soit vers le haut.

Entretien et maintenance

• Gardez les capteurs et les cellules solaires propres. Nettoyez la cartouche du filtré avec une solution d'eau savonneuse et un chiffon doux humide, mais non sature.
• N'utilisez pas de solvant ou d'agent de nettoyage abrasif.
• Remplacez les pieces avec des pieces de rechange RIDGID" originales seulement.
  N'immergez pas le filtré dans l'eau.

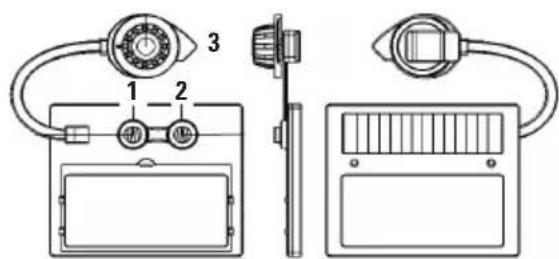

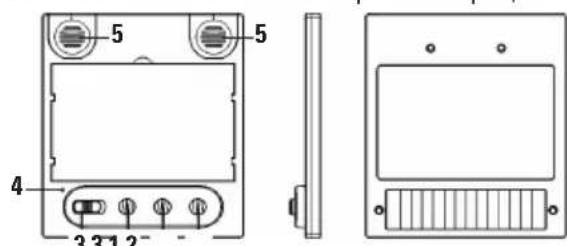

FILTRE AUTO-OBSCURCISSANT RIDGID

(consultez le tableau des caractéristiques techniques)

(consultez le tableau des caractéristiques techniques)

CHARACTERISTIQUE RIDGID		RIDGID*PRO
Champ de vision 5,97 po	2 (38,52 cm²) 10,44 po.(67,35 cm2)
Taille de cartouche 110mm x 90mm x 8mm 133mm x 114mm x 9mm
Sélection variable de la teinte	DIN 9-13 DIN 5-9, DIN 9-13
Bouton de sélection de teinte	Bouton de sélection de teinte extérieur avec option de meulage	Bouton de sélection de teinte intérieur avec option de meulage
Mode meulage Bouton de sélection de teinte extérieur avec option de meulage		Bouton de sensibilité intérieur
Nombre de capteurs d'arc 2 4
Rendement de clarté optique	1/1/1/2 1/1/1/2
Enveloppe Légère (15,24 oz ou 432,05 g), résistante aux chocs, résistante au feu	Légère (17,44 oz ou 494,41 g), résistante aux chocs, résistante au feu
Contrôle de la sensibilité Low-High (Faible-Elevé), réglage à l'aide d'un bouton progressif	Low-High (Faible-Elevé), réglage à l'aide d'un bouton progressif
Contrôle du décalage Min-Max (Le Minimum-le maximum), réglage à l'aide d'un interrupteur	Min-Max (Le Minimum-le maximum), réglage à l'aide d'un interrupteur
Décalage 0.15S	~0.80S	0.15S ~0.80S
Vitesse de commutation	1/25 000 par seconde	1/25 000 par seconde
Capacité de soudage TIG à faible intensité	5 AMPÉRES	2 AMPÉRES
Source d'alimentation	Cellules solaires avec 2 batteries au lithium non-replaquables de 3 V chacune et technologie de marche/arrêt automatique	Cellules solaires avec 2 batteries au lithium remplaçables de 3 V chacune et technologie de marche/arrêt automatique
Mise sous tension/hors tension automatique	Oui	Oui
Normes respectées	Toutes les normes CE reliées (DIN et ISO) et les normes de sécurité EN166, EN175, EN379 et ANSI Z87.1	Toutes les normes CE reliées (DIN et ISO) et les normes de sécurité EN166, EN175, EN379 et ANSI Z87.1

GUIDE DES TEINTESPROCESSUS DESOUDAGE	COURANT D'ARC (AMPÈRES)
	0,5	2,5	10	20	40	80	125	175	225	275	350	450
	1	5	15	30	60	100	150	200	250	300	400	500
SMAW soudage àl'arc avec electrodeenrobée			9	10	11			12			13			14
MIG sur métauxlourds					10	11		12			13			14
MIG sur alliageslégers					10	11		12		13			14
TIG, GTAW soudageà l'arc avec electrodede tungstène enatmosphère gazeuse	9		10	11		12		13			14
MAG/CO2enatmosphère active				10	11		12	13			14			15
SAW soudage à l'arcc semi-automatiqueavec protection							10	11	12		13			14
PAC coupage à l'arcplasma					11			12 13
PAW soudage à l'arcplasma	8	9	10	11	12		13		14										15

DéPANNAGE
PROBÈME CAUSE POSSIBLE SOLUTION
La lentille filtrante auto-obscurcissante vacille et/ou ne s'obscurcit pas	Les capteurs sont bloqués Nettoyé	ez les capteurs avec un chiffon doux
	Le couvre-lentille avant est sale	Nettoyez le couvre-lentille avec un chiffon doux. Remplacez-le au besoin
	Le réglage de la sensibilité est trop faible	Réglez l'interrupteur/le bouton de sensibilité
La lentille filtrante auto-obscurcissante ne se met pas en marche	Les batteries sont faibles ou épuisées	Essayez de replacer les deux batteries par des batteries neuves puis vérifie l'indicateur de batterie faible
La lentille filtrante auto-obscurcissante s'assombrit lorsque d'autres soudeurs travaillent àproximité	Le réglage de la sensibilité est trop élevé	Réduisez la sensibilité
Oscurcissement ou affaiblissementirrégulier	Le tour de tête n'est pas égal sur les deux côtésdu casque (distances inégalesentre les yeuxet la lentille filtrante)	Modifiez l'ajustement du tour de tête pour réduire la différence entreles distances par rapport au filtre, au besoin

INFORMATIONS SUR LA GARANTIE: Récurrence www.RIDGID.com
