Type de produit	Casque de soudure à assombrissement automatique
Marque / Modèle	RIDGID RADF-RID
Champ de vision	38,52 cm² (5,97 po²)
Taille de la cartouche	110 mm x 90 mm x 8 mm
Sélection de teinte variable	DIN 9-13 (bouton extérieur avec option meulage)
Nombre de capteurs d'arc	2
Rendement de clarté optique	1/1/1/2
Poids	432 g (15,24 oz)
Matériau de l'enveloppe	Résistant aux chocs et au feu
Contrôle de sensibilité	Low-High (réglage progressif)
Contrôle du décalage (temps de retour)	Min-Max (0,15 s à 0,80 s)
Vitesse de commutation	1/25 000 par seconde
Capacité de soudage TIG à faible intensité	5 ampères
Source d'alimentation	Cellules solaires + 2 piles au lithium non remplaçables 3 V
Mise sous/hors tension automatique	Oui
Normes respectées	EN166, EN175, EN379, ANSI Z87.1
Entretien et nettoyage	Nettoyer les capteurs et cellules solaires avec un chiffon doux et eau savonneuse. Ne pas utiliser de solvant, ne pas immerger.
Sécurité	Lire le manuel avant utilisation. Toujours porter des lunettes de sécurité. Inspecter régulièrement. Ne pas utiliser en cas de dommages.
Pièces détachées et réparabilité	Utiliser uniquement des pièces de rechange RIDGID originales. Remplacer les couvre-lentilles et la cartouche si endommagés.
Garantie	Référence www.RIDGID.com

FOIRE AUX QUESTIONS - RADF-RID RIDGID

Comment régler la teinte du casque RADF-RID ?

Tournez le bouton de contrôle de teinte extérieur jusqu'à ce que la flèche pointe vers le numéro de teinte désiré (DIN 9 à 13). Pour le meulage, tournez en sens antihoraire sur la position Grind.

Comment utiliser le mode meulage ?

Tournez le bouton de sensibilité (modèle PRO) ou le bouton de sélection de teinte (modèle standard) sur la position Grind. Ne soudez jamais en mode meulage, car il est conçu uniquement pour le meulage.

Que faire si la lentille ne s'obscurcit pas ?

Vérifiez que les capteurs ne sont pas bloqués ou sales. Nettoyez-les avec un chiffon doux. Assurez-vous que le réglage de sensibilité n'est pas trop faible. Si le problème persiste, remplacez les piles (modèle PRO) ou la cartouche.

Comment remplacer les piles du casque RADF-RID ?

Le modèle RADF-RID standard utilise des piles non remplaçables. Si la batterie est faible, la cartouche doit être remplacée. Pour le modèle PRO, dévissez ou glissez le couvercle du compartiment et remplacez les deux piles au lithium 3V en respectant la polarité (+ vers le haut).

Comment nettoyer le casque de soudure ?

Nettoyez les capteurs et les cellules solaires avec un chiffon doux humecté d'eau savonneuse. N'utilisez pas de solvant ou de nettoyant abrasif. N'immergez jamais le filtre dans l'eau.

Pourquoi la lentille s'assombrit quand d'autres soudeurs travaillent à proximité ?

Le réglage de sensibilité est trop élevé. Réduisez la sensibilité en utilisant l'interrupteur ou le bouton sur la position Low (Faible).

Le voyant de batterie faible clignote, que faire ?

Remplacez immédiatement les piles (modèle PRO) ou la cartouche entière (modèle standard) dès que l'indicateur clignote pour éviter un dysfonctionnement.

Puis-je souder en mode meulage ?

Non, le mode Grind est réservé au meulage. Si vous soudez en mode meulage, la lentille ne s'obscurcira pas correctement, ce qui peut causer des brûlures oculaires graves.

Comment ajuster le casque à ma tête ?

Utilisez le bouton d'étanchéité à l'arrière pour desserrer ou serrer le tour de tête. Ajustez la distance entre le casque et le visage en desserrant les boutons de tension latéraux et en glissant le casque avant/arrière. Assurez-vous que les deux côtés sont à égale distance.

Quelles normes de sécurité respecte ce casque ?

Le casque RIDGID RADF-RID respecte les normes EN166, EN175, EN379 et ANSI Z87.1 pour la protection oculaire et faciale en soudage.

MODE D'EMPLOI RADF-RID RIDGID

• N'utilisez pas de produit de soudage si vous n'avez pas la formation appropriée.
• Ces produits ne fournissent aucune protection contre les dangers respiratoires provenant des processus de soudage.
• Le soudage à l'arc peut être dangereux. Protégez-vous et protégez les autres contre les possibles blessures graves ou la mort. Tenez les enfants à l'écart. Veuillez lire le manuel de fonctionnement/d'instructions avant d'installer, d'utiliser ou de réparer ce produit.
• N'utilisez jamais de lentille auto-obscurcissante sans que les couvre-lentilles intérieur et extérieur soient adéquatement installés. Les projections de soudage endommageront les lentilles auto-obscurcissantes et annuleront la garantie.

Les casques de soudage ne fournissent pas une protection oculaire, auditive et faciale illimitée. Portez toujours des lunettes de sécurité conformes aux normes ANSI Z87.1-2003 en plus d'un casque de soudeur.

Inspectez fréquemment la lentille auto-obscurcissante. Remplacez immédiatement tout couvre-lentille ou toute lentille auto-obscurcissante éraflée, craquée ou piquée.

L'utilisation de ces casques de soudure peut entraîner de graves brûlures lors d'applications lourdes de soudage au-dessus de la tête avec un risque de chute de métal fondu.

N'utilisez pas ce casque de soudeur si sa structure ou le filtre auto-obscurcissant présente des fissures ou des dommages visibles.

Avant la première utilisation

Inspectez le casque de soudeur afin de repérer les éléments suivants :

1. Les couvre-lentilles avant et intérieur sont bien en place sous toutes les languettes.
2. Dommages sur les couvre-lentilles intérieur et extérieur (p. ex. : fissures, éraflures, piqûres ou projection de soudage).
3. Testez votre cartouche teintée avant de souder en dirigeant l'avant vers une source lumineuse intense. Ensuite, couvrez et découvrez rapidement tous les capteurs avec vos doigts. La cartouche devrait s'obscurcir temporairement lorsque le capteur est exposé. Vous pouvez aussi utiliser un allumeur de chalumeau.

Le casque de soudeur doit être ajusté de manière à se positionner devant les yeux et le visage afin d'assurer une protection adéquate.

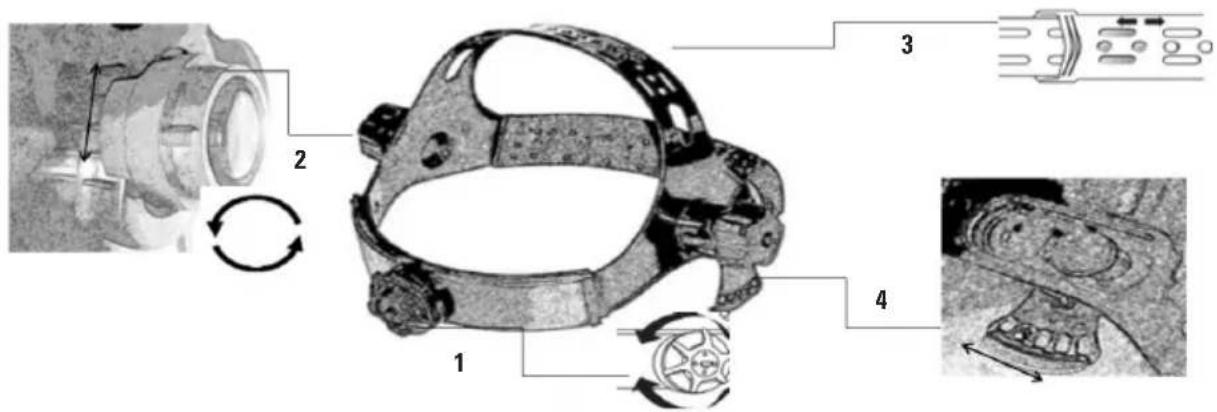

Ajuster le casque de manière adéquate

1. Étanchéité du casque - appuyez sur le bouton situé à l'arrière du casque et faites-le tourner vers la gauche ou vers la droite.
2. Ajustement de la distance entre le casque et le visage - desserrez les boutons de tension sur les deux côtés et glissez le casque vers l'avant ou vers l'arrière jusqu'à la position désirée afin que la distance soit égale des deux côtés du casque. Remarque! Assurez-vous que les deux côtés sont à égale distance pour un fonctionnement adéquat.
3. Ajustement selon la dimension de la tête - ajustez la profondeur du casque afin d'obtenir la stabilité et l'équilibre adéquats.
4. Ajustement de l'angle de vue - desserrez le bouton de tension sur le côté droit du casque puis soulevez et repositionnez le levier vers l'avant ou vers l'arrière jusqu'à ce que vous obteniez la position désirée.

Fonctionnement général

1. Le réglage de la sensibilité est conçu pour que la lentille filtrante soit plus réactive aux différents niveaux de luminosité. Utilisez l'interrupteur pour le régler selon l'application désirée.

2. Low (Faible) : sensibilité normale - pour le soudage SMAW, MIG et TIG régulier à l'intérieur et à l'extérieur.

3. High (Élevé) : sensibilité élevée - pour faible courant ou arcs stables (p. ex. : le soudage TIG à faible intensité).

4. Le contrôle du décalage est utilisé pour régler le temps de maintien de la lentille filtrante une fois que le soudage est terminé. Utilisez l'interrupteur pour le régler selon l'application désirée.

5. Min. : récupération rapide de l'état lumineux - pour la soudure par points ou l'épinglage (p. ex.: doit avoir une vision claire rapidement après avoir fini la soudure).

6. Max.: récupération décalée de l'état lumineux (p. ex.: applications à intensité élevée où des bains de fusion très lumineux doivent refroidir pour un certain temps avant d'être observés).

7. Contrôle variable de la teinte - le numéro de la teinte peut être réglé entre 9 et 13 en tournant le bouton de contrôle de la teinte jusqu'à ce que le flèche pointe vers le numéro désiré ou l'interrupteur.

8. Sélection du mode meulage RIDGID ^* - tournez le bouton de contrôle en sens antihoraire sur la position « Grind » (Meulage) pour meuler.

9. RIDGID* PRO - tournez le bouton de sensibilité jusqu'à la position « Grind » (Meulage).

Remarque! Ne soudez pas en mode meulage, car celui-ci est conçu uniquement pour meuler et

non pas pour souder.

1. Indicateur de batterie faible - la DEL clignote lorsque la batterie doit être remplacée. Il est recommandé de remplacer les batteries immédiatement lorsque l'indicateur de batterie faible se met à clignoter (RIDGID® PRO uniquement).
2. Compartiment de la batterie - selon le modèle, vous devez dévisser ou glisser le couvercle vers le haut pour remplacer les batteries (RIDGID*PRO uniquement).

Remarque! Assurez-vous que le côté positif (+) de la batterie soit vers le haut.

Entretien et maintenance

• Gardez les capteurs et les cellules solaires propres. Nettoyez la cartouche du filtre avec une solution d'eau savonneuse et un chiffon doux humide, mais non saturé.
• N'utilisez pas de solvant ou d'agent de nettoyage abrasif.
• Remplacez les pièces avec des pièces de rechange RIDGID ^® originales seulement.
  • N'immergez pas le filtre dans l'eau.

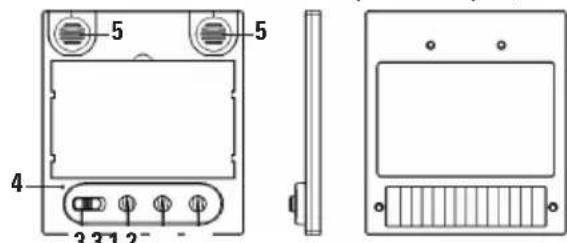

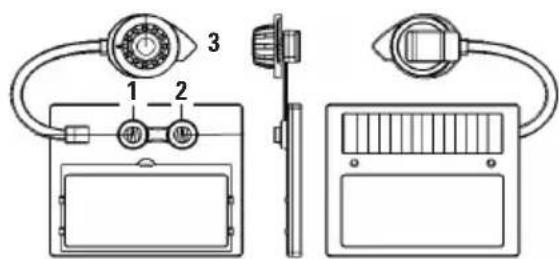

FILTRE AUTO-OBSCURCISSANT RIDGID

(consultez le tableau des caractéristiques techniques)

(consultez le tableau des caractéristiques techniques)

5 5 4 3 3 1 2 -

CARACTÉRISTIQUES TECHNIQUES
CARACTÉRISTIQUE RIDGID	°	RIDGID*PRO
Champ de vision 5,97 po	^2 (38,52 cm ^2 ) 10,44 po.(67,35 cm ^2 )
Taille de cartouche 110mm x	90mm x 8mm 133mm x 114mm x 9mm
Sélection variable de la teinte	DIN 9-13 DIN 5-9, DIN 9-13
Bouton de sélection de teinte	Bouton de sélection de teinte extérieur avec option de meulage	Bouton de sélection de teinte intérieur avec option de meulage
Mode meulage Bouton de sélection de teinte extérieur avec option de meulage		Bouton de sensibilité intérieur
Nombre de capteurs d'arc 2 4
Rendement de clarté optique	1/1/1/2 1/1/1/2
Enveloppe Légère (15,24 oz ou	432,05 g), résistante aux chocs, résistante au feu	Légère (17,44 oz ou 494,41 g), résistante aux chocs, résistante au feu
Contrôle de la sensibilité Low	-High (Faible-Élevé), réglage à l'aide d'un bouton progressif	Low-High (Faible-Élevé), réglage à l'aide d'un bouton progressif
Contrôle du décalage Min-Max	(Le Minimum-le maximum), réglage à l'aide d'un interrupteur	Min-Max (Le Minimum-le maximum), réglage à l'aide d'un interrupteur
Décalage 0.15S	~0.80S	0.15S ~0.80S
Vitesse de commutation	1/25 000 par seconde	1/25 000 par seconde
Capacité de soudage TIG à faible intensité	5 AMPÈRES	2 AMPÈRES
Source d'alimentation	Cellules solaires avec 2 batteries au lithium non-remplaçables de 3 V chacune et technologie de marche/arrêt automatique	Cellules solaires avec 2 batteries au lithiumremplaçables de 3 V chacune et technologie de marche/arrêt automatique
Mise sous tension/hors tension automatique	Oui	Oui
Normes respectées	Toutes les normes CE reliées (DIN et ISO) et les normes de sécurité EN166, EN175, EN379 et ANSI Z87.1	Toutes les normes CE reliées (DIN et ISO) et les normes de sécurité EN166, EN175, EN379 et ANSI Z87.1

GUIDE DES TEINTES PROCESSUS DE SOUDAGE	COURANT D'ARC (AMPÈRES)
	0,5	2,5	10	20	40	80	125	175	225	275	350	450
	1	5	15	30	60	100	150	200	250	300	400	500
SMAW soudage à l'arc avec électrode enrobée			9	10	11				12				13							14
MIG sur métaux lourds					10	11			12				13							14
MIG sur alliages légers					10	11			12			13						14		15
TIG, GTAW soudage à l'arc avec électrode de tungstène en atmosphère gazeuse	9		10	11		12			13				14
MAG/CO_2 en atmosphère active				10	11		12		13				14						15
SAW soudage à l'arc semi-automatique avec protection							10		11		12		13				14		15
PAC coupage à l'arc plasma					11				12 13
PAW soudage à l'arc plasma	8	9	10	11	12			13			14								15

DÉPANNAGE
PROBLEME CAUSE POSSIBLE SOLUTION
La lentille filtrante auto-obscurcissante vacille et/ou ne s'obscurcit pas	Les capteurs sont bloqués Nettoyez les capteurs avec un chiffon doux
	Le couvre-lentille avant est sale	Nettoyez le couvre-lentille avec un chiffon doux. Remplacez-le au besoin
	Le réglage de la sensibilité est trop faible	Réglez l'interrupteur/le bouton de sensibilité
La lentille filtrante auto-obscurcissante ne se met pas en marche	Les batteries sont faibles ou épuisées	Essayez de remplacer les deux batteries par des batteries neuves puis vérifiez l'indicateur de batterie faible
La lentille filtrante auto-obscurcissante s'assombrit lorsque d'autres soudeurs travaillent à proximité	Le réglage de la sensibilité est trop élevé	Réduisez la sensibilité
Obscurcissement ou affaiblissement irrégulier	Le tour de tête n'est pas égal sur les deux côtés du casque (distances inégales entre les yeux et la lentille filtrante)	Modifiez l'ajustement du tour de tête pour réduire la différence entre les distances par rapport au filtre, au besoin

INFORMATIONS SUR LA GARANTIE: Référence www.RIDGID.com
