Type de produit	Carte mère
Marque	ASRock
Modèle	B550M/ac
Facteur de forme	Micro ATX
Chipset	AMD B550
Socket processeur	AM4
Processeurs compatibles	AMD Ryzen série 3000 et 4000 (Matisse, Renoir) – sauf Ryzen 5 3400G et 3200G
Mémoire prise en charge	DDR4, 4 slots DIMM, max 128 Go, jusqu'à 4533+ MHz OC
Slots d'extension	2 x PCIe x16 (Gen4/Gen3 selon CPU), 1 x PCIe 3.0 x1
Stockage SATA	4 x SATA3 6 Gb/s (RAID 0, 1, 10)
Stockage M.2	1 x Hyper M.2 (2280, PCIe Gen4 x4 ou Gen3 x4)
Réseau filaire	Realtek RTL8111H Gigabit LAN
Réseau sans fil	Intel Wi-Fi 802.11ac + Bluetooth 4.2
Audio	Realtek ALC1200, 7.1 CH HD, Nahimic
Connecteurs vidéo	1 x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3)
Connecteurs USB arrière	4 x USB 3.2 Gen1, 2 x USB 2.0
Connecteurs USB internes	2 x USB 3.2 Gen1 headers (4 ports), 2 x USB 2.0 headers (4 ports)
Alimentation	ATX 24 broches + 8 broches 12V, Digi Power 8 phases
Ventilation	1 x CPU fan 4 broches, 3 x châssis/pompe 4 broches
BIOS	AMI UEFI avec interface graphique
Système d'exploitation	Windows 10 64-bit
Certifications	FCC, CE, ErP/EuP

FOIRE AUX QUESTIONS - B550M/ac ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock B550M/ac ?

La carte mère supporte les AMD Ryzen série 3000 et 4000 (Matisse et Renoir) sur socket AM4. Sont exclus les Ryzen 5 3400G et 3200G.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS sur le site ASRock (http://www.asrock.com). Placez le fichier sur une clé USB formatée en FAT32, puis utilisez l'outil Instant Flash dans le BIOS UEFI.

Quelle mémoire RAM est recommandée pour ce modèle ?

La carte mère supporte la DDR4 en configuration double canal, jusqu'à 128 Go. Consultez la liste de compatibilité mémoire (QVL) sur le site ASRock pour les modules validés.

Comment configurer un RAID avec les ports SATA ?

Connectez les disques durs aux ports SATA3. Dans le BIOS, activez le mode RAID. Pendant le POST, appuyez sur Ctrl+R pour entrer dans l'utilitaire RAID AMD et créez les volumes RAID 0, 1 ou 10.

Où brancher les antennes Wi-Fi fournies ?

Vissez les deux antennes Wi-Fi sur les connecteurs prévus à l'arrière de la carte mère, près des ports USB et HDMI. Assurez-vous qu'elles sont bien serrées pour une connexion optimale.

Puis-je overclocker le processeur avec cette carte mère ?

Oui, la carte mère permet l'overclocking via le BIOS. Cependant, l'overclocking comporte des risques de dommages. ASRock décline toute responsabilité. Utilisez des réglages progressifs et vérifiez la stabilité.

Comment connecter des bandes LED RGB ?

La carte mère possède deux embases RGB LED (12V/3A) et deux embades adressables (5V/3A). Branchez vos bandes en respectant la polarité et utilisez le logiciel ASRock Polychrome Sync pour les contrôler.

Puis-je utiliser un SSD M.2 NVMe en tant que disque de démarrage ?

Oui, la carte mère supporte les SSD NVMe comme disque de démarrage via le socket Hyper M.2. Assurez-vous que le SSD est au format 2280 et compatible PCIe.

Que faire si la carte mère ne démarre pas ?

Vérifiez les branchements d'alimentation (24 broches et 8 broches), les câbles du panneau avant, et que le processeur est bien installé. Utilisez le cavalier Clear CMOS (CLRCMOS1) pour réinitialiser le BIOS.

Comment effacer les paramètres du BIOS (Clear CMOS) ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Placez un capuchon de cavalier sur les broches CLRCMOS1 pendant 3 secondes, puis retirez-le. Rebranchez l'alimentation et redémarrez.

MODE D'EMPLOI B550M/ac ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock B550M/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B550M/ac (facteur de forme Micro ATX)
  • Guide d'installation rapide ASRock B550M/ac
  • CD d'assistance ASRock B550M/ac
  • 1 x panneau de protection E/S
  • 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 2 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)
  • 1 x vis pour socket M.2 (Optionnel)

1.2 Spécifications

Plateforme

• Facteur de forme Micro ATX
- Conception à condensateurs solides
• PCB cuivre 2 onces

Processeur

- Prend en charge la 3 ^ème AMD AM4 Ryzen™ / AMD Ryzen™ prochaine génération (processeurs séries 3000 et 4000)*

* Non compatible avec AMD Ryzen™ 5 3400G et Ryzen™ 3 3200G

• Digi Power design
• Alimentation à 8 phases

Chipset

- AMD B550

Mémoire

• Technologie mémoire double canal DDR4
• 4 x fentes DIMM DDR4
- Les Processeurs AMD série Ryzen (Matisse) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133*
- Les APU AMD série Ryzen (Renoir) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4733+ (OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333 (OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/ 2933/2667/2400/2133*

* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.
(http://www.asrock.com/)
* Veuillez consulter la page 22 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.

• Capacité max. de la mémoire système : 128 Go
• Prend en charge les modules mémoire Extreme Memory Profile (XMP)
• Contacts dorés 15μ sur fentes DIMM

Fente

Processeurs AMD série Ryzen (Matisse)

d'expansion

- 2 x fentes PCI Express x 16 (PCIE1 : mode Gen4x16 ; PCIE3 : mode Gen3x4)*

APU AMD série Ryzen (Renoir)

- 2 x fentes PCI Express x 16 (PCIE1 : mode Gen3x16 ; PCIE3 : mode Gen3x4)*

* Prend en charge les SSD NVMe comme disques de démarrage

• 1 x fente PCI Express 3.0 x1
- Prend en charge AMD Quad CrossFireX ^TM et CrossFireX ^TM
• 1 x socket M.2 (touche E) avec le module Wi-Fi 802,11ac fourni

Graphiques

- Carte graphique AMD Radeon™ série Vega intégrée dans APU série Ryzen*

* La prise en charge réelle peut varier selon le processeur

• DirectX 12, Pixel Shader 5.0
• Mémoire partagée par défaut 2 Go. Mémoire partagée maximum prise en charge 16 Go.

* La mémoire partagée maximum de 16 Go nécessite 32 Go de mémoire système installée.

• Prend en charge la technologie HDMI 2.1 avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz
• Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.1 (un écran compatible HDMI est requis)
• Prend en charge HDR (Plage dynamique étendue) avec HDMI 2.1
• Prend en charge HDCP 2.3 via port HDMI 2.1
• Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 2.1
• Prend en charge Microsoft PlayReady®

Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1200)
  • Compatible audio Blu-ray Premium
• Prend en charge la protection contre les surtensions
• Blindage isolant PCB
• Couches de PCB individuelles pour canal audio D/G
• Audio Nahimic

Réseau

• PCIE x1 Gigabit LAN 10/100/1000 Mo/s
• Realtek RTL8111H
- Prend en charge la fonction Wake-On-LAN
- Prend en charge la protection contre la foudre/les décharges électrostatiques
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

Réseau sans-fil

• Module Wi-Fi 802.11ac Intel ^
  • Prend en charge IEEE 802.11a/b/g/n/ac
• Prend en charge le mode Dual-Band (2.4/5 GHz)
• Prend en charge la connexion sans-fil à haute vitesse jusqu'à 433Mbps
• Prend en charge Bluetooth 4.2 + haute vitesse classe II

Connectique du panneau arrière

• 2 x ports antenne
  • 1 x port souris/clavier PS/2
• 1 x port HDMI
• 4 x ports USB 3.2 Gen1 (concentrateur ASMedia ASM1074) (Protection contre les décharges électrostatiques)
  • 2 x ports USB 2.0 (Protection contre les décharges électrostatiques)
  • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

Stockage

• 4 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud
• 1 x socket Hyper M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2280 touche M jusqu'à Gen4 x4 (64 Go/s) (avec Matisse) ou Gen3 x4 (32 Go/s)(avec Renoir)*

* Prend en charge les SSD NVMe comme disques de démarrage

* Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase pour port COM

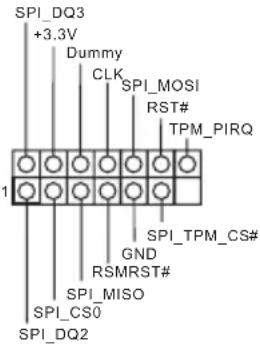

• 1 x embase SPI TPM
• 1 x prise DEL d'alimentation et haut-parleur
• 2 x embase DEL RVB
* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total
• 2 x embases DEL adressables
* Prend en charge les rubans DEL jusqu'à 5 V/3 A, 15 W au total
- 1 x connecteur pour ventilateur de CPU (4 broches)
* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
- 3 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W).
* CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP et CHA_FAN4/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12 V 8 broches
• 1 x connecteur audio panneau frontal
- 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
- 2 x embase USB 3.2 Gen1 (4 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

Caractéris- tiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique
- Prend en charge la fonction « Plug and Play »
• Compatible ACPI 5.1 Wake Up Events
- Prend en charge la configuration Jumpfree
• Compatible SMBIOS 2.3
- Réglage de la tension CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB

Surveillance du matériel

• Détection de température : Ventilateurs de CPU, châssis /pompe à eau
• Tachymètre de ventilateur : Ventilateurs de CPU, châssis /pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU, châssis /pompe à eau
• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, châssis /pompe à eau
• Surveillance de la tension d'alimentation : +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1.8V

Système d'exploitation

- Microsoft® Windows® 10 64 bits

Certifications

• FCC, CE
• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Cavalier Clear CMOS (CLRCMOS1)

(voir p.1, No. 21)

Cavalier (jumper) à 2 broches

Court-circuité : Fonction Clear CMOS

Ouvert : Par défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 13)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_1:

voir p.1, No. 9)

(SATA3_2:

voir p.1, No. 10)

(SATA3_3:

voir p.1, No. 11)(Sous)

(SATA3_4:

voir p.1, No. 11)(Sur)

SATA3_4 SATA3_1 SATA3_3 SATA3_2

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Embases USB 2.0

(USB_3_4 à 9 broches)

(voir p.1, No. 18)

(USB_5_6 à 9 broches)

(voir p.1, No. 19)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

(F_USB3_1_2 à 19 broches)

(voir p.1, No. 8)

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy

Cette carte mère comprend deux connecteurs. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports.

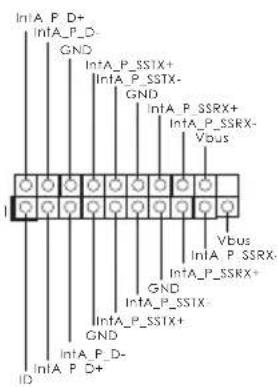

(F_USB3_3_4 à 19 broches) (voir p.1, No. 14)

InA_P_D+ InA_P_D- GND InA_P_SSTX+ InA_P_SSTX- GND InA_P_SSRX+ InA_P_SSRX- Vbus Vbus InA_P_SSRX- GND InA_P_SSRX+ InA_P_SSTX- GND InA_P_SSTX+ InA_P_D- ID

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 25)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de pompe à eau du châssis (CHA_FAN1/WP à 4 broches) (voir p.1, No. 26)

Cette carte mère est dotée de trois connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

(CHA_FAN2/WP à 4 broches) (voir p.1, No. 20) (CHA_FAN4/WP à 4 broches) (voir p.1, No. 15)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 7)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12 V (ATX12V1 à 8 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5. *Avertissement : Veuillez vérifier que le câble d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur.

Embase pour port série (COM1 à 9 broches) (voir p.1, No. 22)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Cette embase COM1 prend en charge un module de port série.

Embase SPI TPM(SPI_TPM_J1 à 13 broches)(voir p.1, No. 17)		Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
Embase LED RVB(RGB_LED1 à 4 broches)(voir p.1, No. 5)		Ces deux embases RVB servent à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.*Veuillez consulter la page 39 pour des instructions supplémentaires sur ces deux embases.
(RGB_LED2 à 4 broches)(voir p.1, No. 23)
Embases LED adressables(ADDR_LED1 à 3 broches)(voir p.1, No. 6)		Ces deux embases adressables servent à connecter le câble d'extension LED adressable qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.Attention : N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.*Veuillez consulter la page 40 pour des instructions supplémentaires sur cette embase.
(ADDR_LED2 à 3 broches)(voir p.1, No. 26)

1 Introduzione
