B550M/ac - マザーボード ASROCK - 無料のユーザーマニュアル

製品タイプ	マザーボード
ブランド	ASRock
モデル	B550M/ac
フォームファクター	Micro ATX
チップセット	AMD B550
プロセッサソケット	AM4
対応プロセッサ	AMD Ryzen 3000シリーズおよび4000シリーズ (Matisse, Renoir) - Ryzen 5 3400Gおよび3200Gを除く
サポートメモリ	DDR4, 4 DIMMスロット, 最大128GB, OC時4533+MHz
拡張スロット	2x PCIe x16 (Gen4/Gen3はCPUによる), 1x PCIe 3.0 x1
SATAストレージ	4x SATA3 6Gb/s (RAID 0, 1, 10)
M.2ストレージ	1x Hyper M.2 (2280, PCIe Gen4 x4またはGen3 x4)
有線LAN	Realtek RTL8111H Gigabit LAN
無線LAN	Intel Wi-Fi 802.11ac + Bluetooth 4.2
オーディオ	Realtek ALC1200, 7.1CH HD, Nahimic
ビデオコネクタ	1x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3)
背面USBコネクタ	4x USB 3.2 Gen1, 2x USB 2.0
内部USBコネクタ	2x USB 3.2 Gen1ヘッダー (4ポート), 2x USB 2.0ヘッダー (4ポート)
電源	ATX 24ピン + 8ピン12V, Digi Power 8フェーズ
冷却ファン	1x CPUファン4ピン, 3x シャーシ/ポンプ4ピン
BIOS	AMI UEFI グラフィカルインターフェース付き
対応OS	Windows 10 64ビット
認証	FCC, CE, ErP/EuP

よくある質問 - B550M/ac ASROCK

ASRock B550M/acマザーボードに対応するプロセッサは何ですか？

このマザーボードはソケットAM4のAMD Ryzen 3000シリーズおよび4000シリーズ（Matisse、Renoir）をサポートします。Ryzen 5 3400Gおよび3200Gは除外されます。

マザーボードのBIOSを更新する方法は？

ASRock Webサイト (http://www.asrock.com) から最新のBIOSをダウンロードしてください。FAT32でフォーマットされたUSBメモリにファイルを置き、UEFI BIOS内のInstant Flashツールを使用します。

このモデルに推奨されるRAMメモリは？

このマザーボードはデュアルチャネル構成のDDR4を最大128GBまでサポートします。ASRock Webサイトのメモリ互換性リスト（QVL）を参照して検証済みモジュールを確認してください。

SATAポートでRAIDを構成する方法は？

ハードドライブをSATA3ポートに接続します。BIOSでRAIDモードを有効にします。POST中にCtrl+Rを押してAMD RAIDユーティリティに入り、RAID 0, 1, 10ボリュームを作成します。

付属のWi-Fiアンテナはどこに接続しますか？

マザーボード背面のUSBポートとHDMIポートの近くにある所定のコネクタに2本のWi-Fiアンテナをねじ込みます。最適な接続のためにしっかりと締めてください。

このマザーボードでプロセッサをオーバークロックできますか？

はい、このマザーボードはBIOSを介したオーバークロックをサポートしています。ただし、オーバークロックには損傷のリスクが伴います。ASRockは一切の責任を負いません。段階的な設定を行い、安定性を確認してください。

RGB LEDストリップの接続方法は？

マザーボードには2つのRGB LEDヘッダー（12V/3A）と2つのアドレッサブルヘッダー（5V/3A）があります。極性に注意してストリップを接続し、ASRock Polychrome Syncソフトウェアで制御します。

M.2 NVMe SSDを起動ディスクとして使用できますか？

はい、このマザーボードはHyper M.2ソケットを介してNVMe SSDを起動ディスクとしてサポートします。SSDが2280フォーマットでPCIe互換であることを確認してください。

マザーボードが起動しない場合の対処法は？

電源接続（24ピンおよび8ピン）、フロントパネルケーブル、プロセッサが正しく取り付けられていることを確認してください。Clear CMOSジャンパ（CLRCMOS1）を使用してBIOSをリセットします。

BIOS設定の消去（Clear CMOS）方法は？

コンピュータの電源を切り、電源ケーブルを抜きます。CLRCMOS1ピンにジャンパキャップを3秒間装着し、その後取り外します。電源を再接続して再起動します。

使用説明書 B550M/ac ASROCK

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

Vbus/Vbus Vbus ○ ○ ○ ○ IntA_PA_SSRX- ○ ○ ○ ○ IntA_PA_SSRX+ ○ ○ ○ ○ GND ○ ○ ○ ○ IntA_PA_SSTX- ○ ○ ○ ○ IntA_PA_SSTX+ ○ ○ ○ ○ GND ○ ○ ○ ○ IntA_PA_D- ○ ○ ○ ○ IntA_PA_D+ ○ ○ ○ ○ Dummy 1

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

새시 전원 LED 와 새시

스피커를이 헤더에

연결하십시오.

시리얼 ATA3 커넥터

(SATA3_1:

1페이지,9번항목참조)

(SATA3_2:

1페이지,10번 항목 참조)

(SATA3_3:

1페이지,11번항목

참조 )(아래에 )

(SATA3_4:

1페이지,11번항목

참조 )(의 위에 )

SATA3_4 SATA3_1 SATA3_3 SATA3_2

ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードである ASRock B550M/ac マザーボードをお買い上げいただきありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから人手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock B550M/ac マザーボード(マイクロ ATX フォームファクター)
• ASRock B550M/ac クイックインストール ガ イド
• ASRock B550M/ac サポ 一ト CD
• 1xI/O パネルシールド
• 2xシリアル ATA(SATA)データケーブル(オプション)
• 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ（オプション）
• 1 x M.2 ソケット用ねじ（オプション）

1.2 仕様

プラット

- マイクロ ATX フォームファクター

フォーム

- 固体コンデンサ設計

- 2 オンスのコパー製 PCB

CPU

- Ryzen™ グラフィックスプロセッサー (3000 および 4000 シリーズプロセッサー) と共に第 3 世代以降の AMD AM4 Ryzen Ryzen™ に対応します *

* AMD Ryzen™ 5 3400G および Ryzen3 3200G と互換性はありません

- デジタル電源設計

- 8 電源フェーズ設計

チップセット

- AMD B550

メモリ

- デュアルチャンネル DDR4 メモリ機能

- 4 x DDR4 DIMM ス ロット

- AMD Ryzen シリーズ CPU (Matisse) は、DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC および非 ECC、アンバッファードメモリに対 応します *

- AMD Ryzen シリーズ APU (Renoir) は、DDR4 4733+ (OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/ 4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/ 2933/2667/2400/2133 ECC および非 ECC、アンバッファードメモ リに対 応します *

*詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)

* DDR4 UDIMM 最大周波数サポートについては 22 ページを参照してください。

- システムメモリの最大容量：128GB

- Extreme Memory Profile (XMP) メモリモジュール に対 応します

- DIMM ス ロット はゴ15ルドコンタクトを採 用

拡 張ス ロ ツAMD Ryzen シリーズ CPU (Matisse)

- 2 x PCI Express x16 スロット(PCIE1: Gen4x16 モード、PCIE3: Gen3x4 モード)*

AMD Ryzen シリーズ APU (Renoir)

- 2 x PCI Express x16 スロット(PCIE1: Gen3x16 モード、PCIE3: Gen3x4 モード)*

*起動 ディスクとして NVMe SSD に対応

• 1 x PCI Express 3.0 x1 ス ロット
• AMD Quad CrossFireX™と CrossFireXをサポート
• 1 x M.2 ソケット(Key E)、WiFi-802.11ac モジュールに対応

グラフィックス • AMD Radeon™ Vega シリーズグラフィックスを Ryzen シリーズ APU に統合 \*

*実際のサポートはCPUによって異なることがあります

• DirectX 12、Pixel Shader 5.0
• 共有メモリはデフォルトでは 2GB に設定されています。最大共有メモリは 16GB まで 対応します。

* 最大共有メモリが 16GB の場合は、32GB のシステムメモリがインストールされていなければなりません。

• HDMI 2.1 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 60Hz
• HDMI 2.1 ポートでオートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR(高ビットレートオーディオ)に対応(HDMI対応モニターが必要です)
• HDMI 2.1 の高ダイナミックレンジ (HDR) に対応
• HDMI 2.1 ポートで HDCP 2.3 に対応
• HDMI 2.1 ポートで 4K Ultra HD (UHD) 再生に対応
• Microsoft PlayReady ^® に対応

オー ディオ • 7.1 CH HD オーディオ、コンテンツプロテクション付き(Realtek ALC1200 オーディオコー デック)

- プレミアム・ブルーレイ・オーディオ・サポート

- サージ保護に対応

- PCB 絶縁シールド

- R/L オーディオチャンネル用個別 PCB レイヤ

- Nahimic オーディオ

LAN • PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒

• Realtek RTL8111H

- Wake-On-LAN(ウェイク オンラン)に対応

- 雷 / 静電気放電 (ESD) 保護に対応

- エネルギー効率のよいイーサネット 802.3az をサポート

- PXE をサポート

ワイヤレス

LAN

• Intel® 802.11ac WiFi モジュール
• IEEE 802.11a/b/g/n/ac をサポート
• デュアルバンド（2.4/5 GHz）をサポート
• 最大 433Mbps の高速ワイヤレス接続に対応
• ブルートウース 4.2 + ハイスピードクラス II をサポート

リアパネル

I/O

- 2xアンテナポート

• 1xPS/2マウス /キーボードポート
• 1 x HDMI ポート
• 4 x USB 3.2 Gen1 ポート (ASMedia ASM1074 ハブ) (ESD 保護に対応 )
• 2 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）
• LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED LED)
• HD オーディオジャック: ラインイン / フロントスピーカー / マイク

ストレージ

• 4 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、RAID 10)、NCQ、AHCI およびホットプラグ機能に対応
• 1 x Hyper M.2 ソケット (M2_1)、最大 Gen4 x4 (64 Gb/s) までの M Key タイプ 2280 M.2 PCI Express モジュール (Matisse の場合)、または、最大 Gen3 x4 (32 Gb/s) (Renoir の場合) に対応 *

* 起動 ディスクとして NVMe SSD に対応
* ASRock U.2 キット に対応

コネクタ

• 1xCOMポートヘッダー
• 1 x SPI TPM ヘッダー
• 1x電源LEDとスピーカーヘッダー
• 2 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

• 2xアドレサブルLEDヘッダー
  * 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ(4 ピン)

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

- 3xシャーシ / ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)

*シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

* CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP および CHA_FAN4/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

- 1 x 24 ピン ATX 電源コネクタ

- 1x8ピン12V電源コネクタ

- 1x前面パネルオーディオコネクタ

- 2 x USB 2.0 ヘッダー (4つの USB 2.0 ポートに対応) (静電気放電 (ESD) 保護に対応)

- 2 x USB 3.2 Gen1 ヘッダー(4つの USB 3.2 Gen1 ポートに対応) (静電気放電 (ESD) 保護に対応)

BIOS 機能

- AMI UEFI Legal BIOS、GUI サポート付き

- 「プラグアンドプレイ」をサポート

- ACPI 5.1 準拠のウェイクアップイベント

- ジャンパーフリーをサポート

- SMBIOS 2.3 サポート

- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB 電圧マルチ調整

ハード ウェア モニター

- 温度センシング: CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン

- ファンタコメータ：CPU、CPU/ウォーターポンプ、シャーシ/ウォーターポンプファン

- 静音ファン(CPU 温度に従ってシャーシファン速度を自動調整): CPU、CPU/ウォーターボンプ、シャーシ / ウォーターボンプファン

- ファンマルチ速度制御: CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン

- 電圧監視: +12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_SOC、DRAM、VPPM、+1.8V

os

• Microsoft® Windows® 10 64-bit

認証

- FCC、CE

- ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被

さっていると、ジャン パー は「ショート」です。ジャン パー キャップ がピン に 被さっていい場合には、ジャンパーは「オープン」です。

Short

Open

CMOS クリアジャンパー

(CLRCMOS1)

(p.1、No.21参照)

2 ピンジャン パー

ショート: CMOS のクリア

オープン: デフォルト

CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータには、システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情報が含まれます。消去して、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用して、CLRCMOS1 のピンに 3 秒間ショートします。CMOS をクリアした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。

1.4 オンボードの ヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー

(9 ピン PANEL1)

(p.1、No.12参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源 ボタンを接 続し、ボタンを リセットし、下 記のピン 割り当て に従って、シャーシのシステムス テータス表示ランプをこのヘッ ダーにセットします。ケーブルを 接続するときには、ピンの+とー に気をつけてください。

PWRBTN（電源ボタン）：

シャーシ前面パネルの電源ボタンに接続してください。電源 ボタンを使用して、システムをオフにする方法を設定できます。

RESET (リセットボタン):

シャーシ前面パネルのリセットボタンに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動します。

PLED(システム電源 LED):

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED(ハードドライブアクティビティLED):

シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LEDはオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源ボタン、リセットボタン、電源LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

電源 LED とスピーカーヘッダー

(7 ピン SPK_PLED1)

(p.1、No.13参照)

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

シャーシ電源LEDとシャーシスピーカーをこのヘッダーに接続してください。

シリアル ATA3 コネクタ

(SATA3_1:

p.1、No.9参照)

(SATA3_2:

p.1、No.10参照)

(SATA3_3:

p.1、No.11 参照)(下)

(SATA3_4:

p.1、No.11 参照)(オン)

SATA3_4 SATA3_1 SATA3_2 SATA3_3

これら 4つの SATA3 コネクターは、最高 6.0 Gb/s のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。

USB 2.0 ヘッダ ー

(9 ピン USB_3_4)

(p.1、No.18参照)

(9 ピン USB_5_6)

(p.1、No.19参照)

USB_PWR P- P+ GND DUMMY 1 GND P- P+ USB_PWR

このマザーボードには2つの

ヘッダーが装備されています。

各 USB 2.0 ヘッダーは、2つの

ポートを サポートできます。

USB 3.2 Gen1 ヘッダ ー

(19 ピン F_USB3_1_2)

(p.1、No.8参照)

Vbus IntA_PA_SRSX- IntA_PA_SRSX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

このマザーボードには2つの

ヘッダーが装備されています。

各 USB 3.2 Gen1 ヘッダーは、2

つのポートをサポートできます。

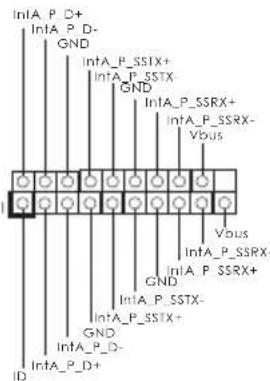

(19 ピン F_USB3_3_4)

(p.1、No.14参照)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vous Vous IntA_P_SSRX+ GND IntA_P_SSTX- GND IntA_P_D- ID

フロントパネルオーディ

オヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.25参照)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

このヘッダーは、フロントオー

ディオ パネル にオ ー ディオデ バ

イスを接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。
2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETとOUT_RETは、HDオーディオパネル専用です。AC'97オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」タブで「録音音量」を調整してください。

シャーシウォーターポン

プファンコネクタ

(4 ピン CHA_FAN1/WP)

(p.1、No.26参照)

このマザーボードには3つの

4 ピン水冷却シャーシがコネクタ

用に装備されています。3 ピンの

シャーシ水冷却ファンを接続す

る場合には、ピン 1-3 に接 続して

ください。

(4 ピン CHA_FAN2/WP)

(p.1、No.20参照)

(4 ピン CHA_FAN4/WP)

(p.1、No.15参照)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU ファンコネクタ

(4 ピン CPU_FAN1)

(p.1、No.2参照)

このマザーボードは 4 ピン CPU ファン（静音ファン）コネクタが 装備されています。3 ピンの CPU ファンを接続する場合には、ピン 1-3 に 接 続してください。

ATX 電源コネクタ

(24 ピン ATXPWR1)

(p.1、No.7 参照)

このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 に合わせて接続してください。

ATX 12V 電源コネクタ

(8 ピン ATX12V1)

(p.1、No.1参照)

このマザーボードは 8 ピン ATX12V 電源コネクタが装備されています。4 ピンの ATX 電源を使用するには、ピン 1 と 5 に合わせて接続してください。

*警告: 接続されている電源ケーブルが、グラフィックスカード用ではなく、CPU川であることを確認してください。PCIe 電源ケーブルをこのコネクターに接続しないでください。

シリアルポートヘッダー

(9 ピン COM1)

(p.1、No.22参照)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

この COM1 ヘッダーはシリアルポートモジュールをサポートします。

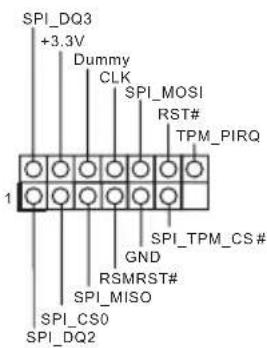

SPI TPM ヘッダ ー

(13 ピン SPI_TPM_J1)

(p.1、No.17 参照)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

このコネクタは SPI トラステッ

ド・プラット フォーム・モジュール(TPM)システムに対応するので、 鍵、デジタル証明書、パスワード、 データを安全に保管 9 できます。

TPM システムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全性を保証します。

RGB LED ヘッダー

(4 ピン RGB_LED1)

(p.1、No.5参照)

これら2つのRGBヘッダーを使用してRGB LED延長ケーブルを接続すれば、ユーザーはさまざまなLEDライティング効果を選択できます。

(4 ピン RGB_LED2)

(p.1、No.23参照)

注意: RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。

* これら2つのヘッダーの詳しい説明については 39 ページを参照してください。

アドレサブル LED ヘッダー

(3 ピン ADDR_LED1)

(p.1、No.6参照)

(3 ピン ADDR_LED2)

(p.1、No.24参照)

これら2つのアドレサブル LED ヘッダーを使用してアドレ サブル LED 延長ケーブルを接続すれば、ユーザーは、さまざまな LED ライティング効果を選択できます。

注意: アドレサブル LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けると、ケーブルが破損することがあります。

* このヘッダーに関する詳細指示については、40ページをご参照ください。
