B550M/ac - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base
Marca	ASRock
Modelo	B550M/ac
Factor de forma	Micro ATX
Chipset	AMD B550
Socket del procesador	AM4
Procesadores compatibles	AMD Ryzen serie 3000 y 4000 (Matisse, Renoir) - excepto Ryzen 5 3400G y 3200G
Memoria compatible	DDR4, 4 ranuras DIMM, máx. 128 GB, hasta 4533+ MHz OC
Ranuras de expansión	2 x PCIe x16 (Gen4/Gen3 según CPU), 1 x PCIe 3.0 x1
Almacenamiento SATA	4 x SATA3 6 Gb/s (RAID 0, 1, 10)
Almacenamiento M.2	1 x Hyper M.2 (2280, PCIe Gen4 x4 o Gen3 x4)
Red cableada	Realtek RTL8111H Gigabit LAN
Red inalámbrica	Intel Wi-Fi 802.11ac + Bluetooth 4.2
Audio	Realtek ALC1200, 7.1 CH HD, Nahimic
Conectores de vídeo	1 x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3)
Conectores USB traseros	4 x USB 3.2 Gen1, 2 x USB 2.0
Conectores USB internos	2 x conectores USB 3.2 Gen1 (4 puertos), 2 x conectores USB 2.0 (4 puertos)
Alimentación	ATX 24 pines + 8 pines 12V, Digi Power 8 fases
Ventilación	1 x ventilador CPU 4 pines, 3 x chasis/bomba 4 pines
BIOS	AMI UEFI con interfaz gráfica
Sistema operativo	Windows 10 64 bits
Certificaciones	FCC, CE, ErP/EuP

Preguntas frecuentes - B550M/ac ASROCK

¿Qué procesadores son compatibles con la placa base ASRock B550M/ac?

La placa base admite los AMD Ryzen serie 3000 y 4000 (Matisse y Renoir) en socket AM4. Quedan excluidos los Ryzen 5 3400G y 3200G.

¿Cómo actualizar el BIOS de la placa base?

Descargue la última versión del BIOS en el sitio web de ASRock (http://www.asrock.com). Coloque el archivo en una memoria USB formateada en FAT32, luego use la herramienta Instant Flash en el BIOS UEFI.

¿Qué memoria RAM se recomienda para este modelo?

La placa base admite DDR4 en configuración de doble canal, hasta 128 GB. Consulte la lista de compatibilidad de memoria (QVL) en el sitio de ASRock para los módulos validados.

¿Cómo configurar un RAID con los puertos SATA?

Conecte los discos duros a los puertos SATA3. En el BIOS, active el modo RAID. Durante el POST, presione Ctrl+R para ingresar a la utilidad RAID AMD y cree los volúmenes RAID 0, 1 o 10.

¿Dónde conectar las antenas Wi-Fi incluidas?

Atornille las dos antenas Wi-Fi en los conectores previstos en la parte posterior de la placa base, cerca de los puertos USB y HDMI. Asegúrese de que estén bien apretadas para una conexión óptima.

¿Puedo overclockear el procesador con esta placa base?

Sí, la placa base permite el overclocking a través del BIOS. Sin embargo, el overclocking conlleva riesgos de daños. ASRock declina toda responsabilidad. Use ajustes progresivos y verifique la estabilidad.

¿Cómo conectar tiras LED RGB?

La placa base tiene dos conectores RGB LED (12V/3A) y dos conectores direccionables (5V/3A). Conecte sus tiras respetando la polaridad y use el software ASRock Polychrome Sync para controlarlas.

¿Puedo usar un SSD M.2 NVMe como disco de arranque?

Sí, la placa base admite los SSD NVMe como disco de arranque a través del zócalo Hyper M.2. Asegúrese de que el SSD tenga formato 2280 y sea compatible con PCIe.

¿Qué hacer si la placa base no arranca?

Verifique las conexiones de alimentación (24 pines y 8 pines), los cables del panel frontal, y que el procesador esté bien instalado. Use el puente Clear CMOS (CLRCMOS1) para reiniciar el BIOS.

¿Cómo borrar la configuración del BIOS (Clear CMOS)?

Apague el ordenador y desconecte el cable de alimentación. Coloque un capuchón de puente en los pines CLRCMOS1 durante 3 segundos, luego retírelo. Vuelva a conectar la alimentación y reinicie.

MANUAL DE USUARIO B550M/ac ASROCK

Gracias por comprar la placa base ASRock B550M/ac, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock B550M/ac (Factor de forma Micro ATX)
• Guía de instalación rápida de ASRock B550M/ac
  • CD de soporte de ASRock B550M/ac
• 1 x escudo panel E/S
  • 2 x Cables de datos Serie ATA (SATA) (Opcional)
  • 2 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)
  • 1 x Tornillo para socket M.2 (opcional)

1.2 Especificaciones

Plataforma

• Factor de forma Micro ATX
- Diseño de condensador sólido
- Circuito impreso (PCB) de 2 oz de cobre

CPU

- Admite AMD AM4 Ryzen™ / Ryzen™ de 3 ^® generación y posteriores Procesadores (Procesadores de las Series 3000 y 4000)*

* No es compatible con AMD Ryzen™ 5 3400G o Ryzen™ 3 3200G.

• Digi Power design
- Diseño de 8 fases de alimentación

Conjunto de chips

- AMD B550

Memoria

• Tecnología de memoria DDR4 de doble canal
  • 4 x ranuras DIMM DDR4
• Las CPU de la serie AMD Ryzen (Matisse) admiten memoria sin búfer DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC y no ECC*
• Las APU de la serie AMD Ryzen (Renoir) admiten memoria sin búfer DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC y no ECC*

* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

* Consulte la página 22 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.

• Capacidad máxima de memoria del sistema: 128GB
• Admite módulos de memoria Extreme Memory Profile (XMP)
• Contacto 15 Gold en ranuras DIMM

Ranura de expansión

CPU de la serie AMD Ryzen (Matisse)

- 2 ranura PCI Express x16 (PCIE1: modo Gen4x16; PCIE3: modo Gen3 x4)*

APU de la serie AMD Ryzen (Renoir)

- 2 ranura PCI Express x16 (PCIE1: modo Gen3x16; PCIE3: modo Gen3 x4)*

	* Admite unidad de estado sólido de NVMe como disco de arranque1 x ranura PCI Express 3.0 x1Compatible con AMD Quad CrossFireXTM y CrossFireXTM1 x Zócalo M.2 (clave E) con el módulo WiFi-802.11ac
Gráficos	Tarjeta gráfica de la serie AMD RadeonTM Vega integrada en APU de la serie Ryzen*El soporte real puede variar según la CPU DirectX 12, Pixel Shader 5.0Memoria compartida predeterminada de 2 GB. Memoria máxima compartida admite hasta 16 GB.* La memoria compartida máxima de 16GB requiere que haya una memoria del sistema de 32 GB instalada.Compatible con HDMI 2.1 con una resolución máxima de 4K x 2K (4096x2160) a 60HzAdmite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.1 (se necesita un monitor compatible con HDMI)Admite HDR (alto rango dinámico) con HDMI 2.1Admite HDCP 2.3 con puerto HDMI 2.1Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 2.1Compatible con Microsoft PlayReady*
Audio	7.1 Audio CH HD con Protección de contenido (Realtek ALC1200 Audio Codec)Compatible con audio Blu-ray PremiumAdmite protección contra sobretensionesProtección de aislamiento de PCBCapas PCB individuales para canal de audio D/IAudio Nahimic

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111H
- Admite la función Reactivación de LAN
- Admite protección contra rayos y descargas electrostáticas (ESD)
- Admite Ethernet 802.3az de eficiencia energética
- Admite PXE

LAN in- alámbrica

• Módulo WiFi Intel® 802.11ac
• Compatible con IEEE 802.11a/b/g/n/ac
• Compatible con Banda Dual (2,4/5 GHz)
- Compatible con conexión inalámbrica de alta velocidad hasta 433Mbps
- Compatible con Bluetooth 4.2 + Alta velocidad clase II

E/S en panel posterior

• 2 x Puertos de antena
  • 1 x puerto de ratón/teclado PS/2
• 1 x puerto HDMI
• 4 x Puerto USB 3.2 Gen1 (concentrador ASMedia ASM1074) (Admite protección contra descargas electrostáticas)
• 2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)
• 1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)
• Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

• 4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente
• 1 x Zócalo Hyper M.2 (M2_1), compatible con el módulo PCI Express M.2 tipo 2280 con clave M hasta Gen4 x4 (64 Gb/s)(con Matisse) o Gen3 x4 (32 Gb/s) (con Renoir)*
  * Admite unidad de estado sólido de NVMe como disco de arranque
  * Admite el kit U.2 de ASRock

Conector

• 1 x Base de conexiones de puerto COM
• 1 x Conector SPI TPM
- 1 x LED de alimentación y base de conexiones para el altavoz
• 2 x Cabezales de indicador LED RGB

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

• 2 x cabezales de LED direccionables

* Admite una tira de LED de hasta 5 V/3 A (15W) en total

- 1 x Conector para ventilador de la CPU (4 contactos)

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).

* CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP y CHA_FAN4/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

• 1 x conector de alimentación ATX de 24 contactos
- 1 x conector de alimentación de 12V de 8 contactos
• 1 x Conector de audio en el panel frontal
- 2 x Bases de conexiones USB 2.0 (Admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)
- 2 x base de conexiones USB 3.2 Gen1 (admite 4 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas)

Función de la BIOS

• BIOS legal UEFI AMI compatible con interfaz gráfica de usuario
- Compatible con "Plug and Play"
- Eventos de reactivación conformes con ACPI 5.1
• Compatible con Jumper FREE
- Admite SMBIOS 2.3
- Multi-ajuste de voltaje de CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB

Monitor de hardware

• Detección de temperatura: Ventiladores de la bomba de agua/chasis, CPU
• Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis, CPU
• Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, CPU
• Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, CPU
• Supervisión del voltaje: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1.8V

SO

- Microsoft® Windows® 10 64 bits

Certifica- ciones

• FCC y CE
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág. 1, n° 21)

Puente de 2 contactos

Corto: Borrado de CMOS

Abierto: Predeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, n° 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):

Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, n° 13)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

Conectores Serie ATA3 (SATA3_1: consulte la pág.1, n° 9) (SATA3_2: consulte la pág.1, n° 10) (SATA3_3: consulte la pág.1, n° 11) (Debajo) (SATA3_4: consulte la pág.1, n° 11)(En)

SATA3_4 SATA3_1 SATA3_3 SATA3_2

Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0 (USB_3_4 de 9 contactos) (consulte la pág. 1, n° 18) (USB_5_6 de 9 contactos) (consulte la pág. 1, n° 19)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

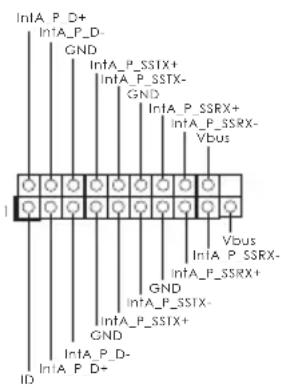

Cabezales USB 3.2 Gen1 (F_USB3_1_2 de 19 contactos) (consulte la pág. 1, n° 8)

VbusVbus Vbus Int/A_PB_SSRX- Int/A_PA_SSRX- Int/A_PB_SSRX+ GND Int/A_PB_SSTX- Int/A_PA_SSTX- Int/A_PB_SSTX+ GND Int/A_PB_D- Int/A_PA_D- Int/A_PB_D+ Int/A_PA_D+ Dummy

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 3.2 Gen1 admite dos puertos.

(F_USB3_3_4 de

19 contactos)

(consulte la pág. 1, n° 14)

In1A_P_D+ In1A_P_D- GND IntA_P_SSIX+ IntA_P_SSIX- GND IntA_P_SSRX+ intA_P_SSRX- Vbus Vbus In1A_P_SSRX- GND IntA_P_SSIX- IntA_P_SSIX+ GND In1A_P_D- ID

Cabezal de audio del panel frontal

(HD_AUDIO1 de

9 contactos)

(consulte la pág. 1, n° 25)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conectores del ventilador de la bomba de agua del chasis

(CHA_FAN1/WP de

4 contactos)

(consulte la pág. 1, n° 26)

Esta placa base proporciona tres conectores para el ventilador del chasis para refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

(CHA_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 20) (CHA_FAN4/WP de 4 contactos) (consulte la pág. 1, n° 15)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, n° 2)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 7)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, n° 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5. *Advertencia: Asegúrese de que el cable de alimentación conectado corresponda a este CPU y no a la tarjeta gráfica. No conecte el cable de alimentación PCIe a este conector.

Cabezal de puerto serie (COM1 de 9 contactos) (consulte la pág. 1, n° 22)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Este cabezal COM1 admite un módulo de puerto serie.

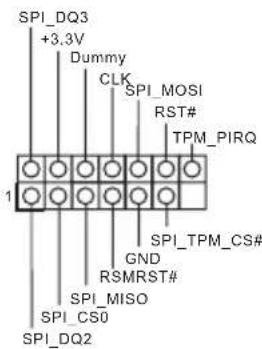

Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la pág. 1, n° 17)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Cabezales de LED RGB (RGB_LED1 de 4 contactos) (consulte la pág. 1, n° 5)

Estas dos bases de conexiones RGB se utilizan para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

(RGB_LED2 de 4 contactos) (consulte la pág. 1, n° 23)

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 39 para obtener más instrucciones sobre estas dos bases de conexiones.

Cabezales de LED

direccionables

(ADDR_LED1 de 3 contactos)

(consulte la pág. 1, n° 6)

(ADDR_LED2 de 3 contactos)

(consulte la pág. 1, n° 24)

Estas dos cabezales de LED direccionables se utilizan para conectar el cable de la extensión LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 40 para obtener más instrucciones sobre esta base de conexiones.

1 Введение

(PAINEL1 de 9 pinos) (ver p.1, N.º 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conectores série ATA3 (SATA3_1: ver p.1, N.º 9) (SATA3_2: ver p.1, N.º 10) (SATA3_3: (debaixo) ver p.1, N.º 11) (SATA3_4: ver p.1, N.º 11)(em)

SATA3_4 SATA3_1 SATA3_3 SATA3_2

Plataformas USB 2.0 (USB_3_4 de 9 pinos) (ver p.1, N.° 18) (USB_5_6 de 9 pinos) (ver p.1, N.° 19)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 22)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1
