B550M/ac - Scheda madre ASROCK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	B550M/ac
Fattore di forma	Micro ATX
Chipset	AMD B550
Socket processore	AM4
Processori compatibili	AMD Ryzen serie 3000 e 4000 (Matisse, Renoir) – eccetto Ryzen 5 3400G e 3200G
Memoria supportata	DDR4, 4 slot DIMM, max 128 GB, fino a 4533+ MHz OC
Slot di espansione	2 x PCIe x16 (Gen4/Gen3 in base alla CPU), 1 x PCIe 3.0 x1
Archiviazione SATA	4 x SATA3 6 Gb/s (RAID 0, 1, 10)
Archiviazione M.2	1 x Hyper M.2 (2280, PCIe Gen4 x4 o Gen3 x4)
Rete cablata	Realtek RTL8111H Gigabit LAN
Rete wireless	Intel Wi-Fi 802.11ac + Bluetooth 4.2
Audio	Realtek ALC1200, 7.1 CH HD, Nahimic
Connettori video	1 x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3)
Connettori USB posteriori	4 x USB 3.2 Gen1, 2 x USB 2.0
Connettori USB interni	2 x header USB 3.2 Gen1 (4 porte), 2 x header USB 2.0 (4 porte)
Alimentazione	ATX 24 pin + 8 pin 12V, Digi Power 8 fasi
Ventilazione	1 x ventola CPU 4 pin, 3 x telaio/pompa 4 pin
BIOS	AMI UEFI con interfaccia grafica
Sistema operativo	Windows 10 64-bit
Certificazioni	FCC, CE, ErP/EuP

Domande frequenti - B550M/ac ASROCK

Quali processori sono compatibili con la scheda madre ASRock B550M/ac ?

La scheda madre supporta i AMD Ryzen serie 3000 e 4000 (Matisse e Renoir) su socket AM4. Sono esclusi i Ryzen 5 3400G e 3200G.

Come aggiornare il BIOS della scheda madre?

Scarica l'ultima versione del BIOS dal sito ASRock (http://www.asrock.com). Metti il file su una chiavetta USB formattata in FAT32, poi usa lo strumento Instant Flash nel BIOS UEFI.

Quale memoria RAM è consigliata per questo modello?

La scheda madre supporta la DDR4 in configurazione dual channel, fino a 128 GB. Consulta la lista di compatibilità memoria (QVL) sul sito ASRock per i moduli validati.

Come configurare un RAID con le porte SATA?

Collega i dischi rigidi alle porte SATA3. Nel BIOS, attiva la modalità RAID. Durante il POST, premi Ctrl+R per entrare nell'utility RAID AMD e crea volumi RAID 0, 1 o 10.

Dove collegare le antenne Wi-Fi fornite?

Avvita le due antenne Wi-Fi sui connettori previsti sul retro della scheda madre, vicino alle porte USB e HDMI. Assicurati che siano ben strette per una connessione ottimale.

Posso overcloccare il processore con questa scheda madre?

Sì, la scheda madre permette l'overclocking tramite il BIOS. Tuttavia, l'overclocking comporta rischi di danni. ASRock declina ogni responsabilità. Usa impostazioni progressive e verifica la stabilità.

Come collegare strisce LED RGB?

La scheda madre ha due connettori RGB LED (12V/3A) e due connettori indirizzabili (5V/3A). Collega le tue strisce rispettando la polarità e usa il software ASRock Polychrome Sync per controllarle.

Posso usare un SSD M.2 NVMe come disco di avvio?

Sì, la scheda madre supporta gli SSD NVMe come disco di avvio tramite il socket Hyper M.2. Assicurati che il SSD sia in formato 2280 e compatibile PCIe.

Cosa fare se la scheda madre non si avvia?

Controlla i collegamenti di alimentazione (24 pin e 8 pin), i cavi del pannello frontale, e che il processore sia ben installato. Usa il jumper Clear CMOS (CLRCMOS1) per resettare il BIOS.

Come cancellare le impostazioni del BIOS (Clear CMOS)?

Spegni il computer e scollega il cavo di alimentazione. Metti un cappuccio jumper sui pin CLRCMOS1 per 3 secondi, poi rimuovilo. Ricollega l'alimentazione e riavvia.

MANUALE UTENTE B550M/ac ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock B550M/ac, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre B550M/ac ASRock (fattore di forma Micro ATX)
  • Guida all'installazione rapida di ASRock B550M/ac
  • CD di supporto ASRock B550M/ac
  • 1 x mascherina metallica posteriore I/O
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 2 x antenne ASRock WiFi da 2,4/5 GHz (opzionali)
  • 1 x vite per Socket M.2 (opzionale)

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATXDesign condensatore solidoPCB 2oz rame
CPU	Supporta AMD AM4 RyzenTM/AMD RyzenTMdi terza generazione e successive generazioni (processori serie 3000 e 4000) **Non compatibile con AMD RyzenTM5 3400G e RyzenTM3 3200G.Digi Power designPotenza a 8 fasi
Chipset	AMD B550
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Le CPU serie AMD Ryzen (Matisse) supportano DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133ECC e non ECC, senza buffer*Le APU AMD Ryzen (Renoir) supportano DDR4 4733+ (OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC e non ECC, senza buffer**Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)* Fare riferimento a pagina 22 per il supporto della frequenza massima DDR4 UDIMM.Capacità max. della memoria di sistema: 128GBSupporta moduli di memoria Extreme Memory Profile (XMP)Contatti d'oro 15μ negli alloggi DIMM

Alloggio d'espansione

CPU serie AMD Ryzen (Matisse)

- 2 x PCI Express x 16 slot (PCIE1: modalità Gen4x 16; PCIE3: modalità Gen3 x4)*

APU serie AMD Ryzen (Renoir)

- 2 x PCI Express x 16 slot (PCIE1: modalità Gen3x 16; PCIE3: modalità Gen3 x4)*

	* Supporto di SSD NVMe come disco d'avvio1 x alloggio PCI Express 3.0 x1Supporta AMD Quad CrossFireXTM e CrossFireXTM1 x Socket M.2 (Key E) con il modulo WiFi-802.11ac fornito
Grafica	• Grafica AMD RadeonTM serie Vega integrata nelle APU serie Ryzen** Il supporto effettivo può variare in base alla CPUDirectX 12, Pixel Shader 5.0Memoria condivisa predefinita 2GB. Memoria condivisa massima supporta fino a 16GB.* La memoria condivisa massima di 16GB richiede che sia installata una memoria di sistema da 32GB.Supporta HDMI 2.1 con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60HzSupporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 2.1 (è necessario un monitor compatibile HDMI)Supporta HDR (High Dynamic Range) con HDMI 2.1Supporta HDCP 2.3 con porta HDMI 2.1Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 2.1Supporto Microsoft PlayReady*
Audio	• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1200)Supporto audio Blu-ray PremiumSupporta protezione da sovratensioneSchermatura isolata PCBLayer PCB individuali per canali audio R/LNahimic Audio
LAN	• 1 x PCIE LAN Gigabit 10/100/1000 Mb/sRealtek RTL8111HSupporto WOL (Wake-On-LAN)Supporta protezione da fulmini/scariche elettrostaticheSupporto Energy Efficient Ethernet 802.3azSupporto PXE

LAN wire- less

• Modulo Intel® 802.11ac WiFi
  • Supporta IEEE 802.11a/b/g/n/ac
  • Supporta Dual-Band (2,4/5 GHz)
  • Supporta la connessione wireless ad alta velocità fino a 433 Mbps
  • Supporto di Bluetooth 4.2 + High speed Classe II

I/O pannello posteriore

• 2 x porte antenna
  • 1 x porta mouse/tastiera PS/2
• 1 x porta HDMI
• 4 porte USB 3.2 Gen1 (hub ASMedia ASM1074) (Supporta la protezione ESD)
  • 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)
  • 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
• Connettori audio HD: Ingresso linea / altoparlante frontale / microfono

Archiviazione

• 4 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Hot Plug
• 1 x socket Hyper M.2 (M2_1), supporta il modulo M.2 PCI Express di tipo M Key 2280 fino a Gen4 x4 (64 Gb/s) (con Matisse) o Gen3 x4 (32 Gb/s) (con Renoir)*

* Supporto di SSD NVMe come disco d'avvio
* Supporta kit ASRock U.2

Connettore

• 1 x connettore porta COM
• 1 x connettore SPI TPM
• 1 x connettore LED alimentazione e altoparlante
• 2 x collettore LED RGB

* Supporto totale di fino a 12 V/3 A, 36 W strip LED
• 2 x Header LED indirizzabili
* Supporto totale di strisce LED fino a 5 V/3 A, 15 W
• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 3 x connettori ventola telaio/ventola pompa dell'acqua (4-pin) (Controllo intelligente della velocità della ventola)

* La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2 A (24W).
* CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24-pin
• 1 x connettore alimentazione 12 V 8-pin
• 1 x connettore audio pannello frontale
- 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
- 2 x header USB 3.2 Gen1 (supporto di 4 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)

Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto

• Eventi di riattivazione conformi a ACPI 5.1

• Supporto di SMBIOS 2.3

- Regolazione variabile tensione CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB

Hardware Monitor

- Sensore di temperatura: Ventole CPU, telaio/pompa dell'acqua

- Tachimetro ventola: Ventole CPU, telaio/pompa dell'acqua

- Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, telaio/pompa dell'acqua

- Controllo velocità ventola: Ventole CPU, telaio/pompa dell'acqua

- ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è “cortocircuitato”. Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è “aperto”.

Short

Open

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 21)

Jumper a 2 pin

Cortocircuitato: Azzerare la CMOS

Aperto: Predefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password del sistema, data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quindi utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin) (vedere pag. 1, n. 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare il tasto d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin definita di seguito. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (tasto d'alimentazione):

Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzando il tasto d'alimentazione è possibile configurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 13)

Collegare i LED alimentazione e l'altoparlante a questo connettore.

Connettori Serial ATA3 (SATA3_1: vedere pag. 1, n. 9) (SATA3_2: vedere pag. 1, n. 10) (SATA3_3: vedere pag. 1, n. 11) (Sotto) (SATA3_4: vedere pag. 1, n. 11)(Sopra)

SATA3_4 SATA3_1 SATA3_3 SATA3_2

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0 (USB_3_4 a 9 pin) (vedere pag. 1, n. 18) (USB_5_6 a 9 pin) (vedere pag. 1, n. 19)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.2 Gen1 (F_USB3_1_2 a 19 pin) (vedere pag. 1, n. 8)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Ci sono due connettori su questa scheda madre. Ciascun header USB 3.2 Gen1 può supportare due porte.

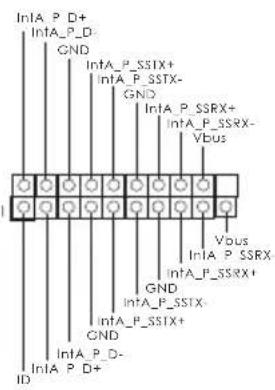

(F_USB3_3_4 a 19 pin)

(vedere pag. 1, n. 14)

InIA_P_D+ InIA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus InIA_P_SSRX+ IntA_P_SSRX+ GND IntA_P_SSTX- GND IntA_P_SSTX+ InIA_P_D- ID

Header audio pannello anteriore

(HD_AUDIO1 a 9 pin)

(vedere pag. 1, n. 25)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola pompa dell'acqua telaio

(vedere pag. 1, n. 26)

Questa scheda madre è dotata di tre connettori ventola a 4 pin per il raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

(CHA_FAN2/WP a 4 pin) (vedere pag. 1, n. 20) (CHA_FAN4/WP a 4 pin) (vedere pag. 1, n. 15)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. *Attenzione: Assicurarsi che il cavo di alimentazione collegato sia per la CPU e non la scheda grafica. Non inserire il cavo di alimentazione PCIe in questo connettore.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 22)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Questo header COM1 supporta un modulo di porta seriale.

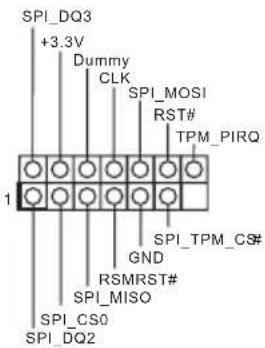

Connettore SPI TPM (SPI_TPM_J1 a 13 pin) (vedere pag. 1, n. 17)		Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1, n. 5)		Questi due collettori RGB vengono utilizzati per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.*Fare riferimento a pagina 39 per ulteriori istruzioni su questi due connettori.
(RGB_LED2 a 4 pin) (vedere pag. 1, n. 23)
Header LED indirizzabili (ADDR_LED1 a 3 pin) (vedere pag. 1, n. 6)		Questi due header LED indirizzabili vengono utilizzati per collegare la prolunga LED indirizzabile, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.
(ADDR_LED2 a 3 pin) (vedere pag. 1, n. 24)		Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi.* Fare riferimento a pagina 40 per ulteriori istruzioni su questa basetta.
