B550M/ac - Płyta główna ASROCK - Bezpłatna instrukcja obsługi

Typ produktu	Płyta główna
Marka	ASRock
Model	B550M/ac
Format	Micro ATX
Chipset	AMD B550
Gniazdo procesora	AM4
Kompatybilne procesory	AMD Ryzen seria 3000 i 4000 (Matisse, Renoir) – z wyłączeniem Ryzen 5 3400G i 3200G
Obsługiwana pamięć	DDR4, 4 sloty DIMM, maks. 128 GB, do 4533+ MHz OC
Gniazda rozszerzeń	2 x PCIe x16 (Gen4/Gen3 w zależności od CPU), 1 x PCIe 3.0 x1
Pamięć SATA	4 x SATA3 6 Gb/s (RAID 0, 1, 10)
Pamięć M.2	1 x Hyper M.2 (2280, PCIe Gen4 x4 lub Gen3 x4)
Sieć przewodowa	Realtek RTL8111H Gigabit LAN
Sieć bezprzewodowa	Intel Wi-Fi 802.11ac + Bluetooth 4.2
Audio	Realtek ALC1200, 7.1 CH HD, Nahimic
Złącza wideo	1 x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3)
Tylne złącza USB	4 x USB 3.2 Gen1, 2 x USB 2.0
Wewnętrzne złącza USB	2 x USB 3.2 Gen1 header (4 porty), 2 x USB 2.0 header (4 porty)
Zasilanie	ATX 24-pin + 8-pin 12V, Digi Power 8 faz
Wentylacja	1 x wentylator CPU 4-pin, 3 x obudowa/pompa 4-pin
BIOS	AMI UEFI z interfejsem graficznym
System operacyjny	Windows 10 64-bit
Certyfikaty	FCC, CE, ErP/EuP

Często zadawane pytania - B550M/ac ASROCK

Które procesory są kompatybilne z płytą główną ASRock B550M/ac?

Płyta główna obsługuje AMD Ryzen serię 3000 i 4000 (Matisse i Renoir) na gnieździe AM4. Wykluczone są Ryzen 5 3400G i 3200G.

Jak zaktualizować BIOS płyty głównej?

Pobierz najnowszą wersję BIOS-u z strony ASRock (http://www.asrock.com). Umieść plik na pendrivie sformatowanym w FAT32, a następnie użyj narzędzia Instant Flash w BIOS-ie UEFI.

Jaka pamięć RAM jest zalecana dla tego modelu?

Płyta główna obsługuje DDR4 w konfiguracji dwukanałowej, do 128 GB. Sprawdź listę zgodności pamięci (QVL) na stronie ASRock dla zatwierdzonych modułów.

Jak skonfigurować RAID przy użyciu portów SATA?

Podłącz dyski do portów SATA3. W BIOS-ie włącz tryb RAID. Podczas POST naciśnij Ctrl+R, aby wejść do narzędzia RAID AMD i utwórz woluminy RAID 0, 1 lub 10.

Gdzie podłączyć dołączone anteny Wi-Fi?

Przykręć dwie anteny Wi-Fi do złączy z tyłu płyty głównej, w pobliżu portów USB i HDMI. Upewnij się, że są dobrze dokręcone dla optymalnego połączenia.

Czy mogę przetaktować procesor za pomocą tej płyty głównej?

Tak, płyta główna umożliwia przetaktowanie przez BIOS. Jednak przetaktowanie wiąże się z ryzykiem uszkodzenia. ASRock nie ponosi odpowiedzialności. Stosuj stopniowe ustawienia i sprawdzaj stabilność.

Jak podłączyć taśmy LED RGB?

Płyta główna ma dwa złącza RGB LED (12V/3A) i dwa złącza adresowalne (5V/3A). Podłącz taśmy, zachowując polaryzację, i użyj oprogramowania ASRock Polychrome Sync do ich sterowania.

Czy mogę używać dysku SSD M.2 NVMe jako dysku rozruchowego?

Tak, płyta główna obsługuje dyski NVMe jako dysk rozruchowy przez gniazdo Hyper M.2. Upewnij się, że dysk jest w formacie 2280 i zgodny z PCIe.

Co zrobić, jeśli płyta główna nie uruchamia się?

Sprawdź podłączenia zasilania (24-pin i 8-pin), kable panelu przedniego oraz czy procesor jest prawidłowo zainstalowany. Użyj zworki Clear CMOS (CLRCMOS1) do zresetowania BIOS-u.

Jak wyczyścić ustawienia BIOS-u (Clear CMOS)?

Wyłącz komputer i odłącz kabel zasilania. Umieść zworkę na pinach CLRCMOS1 na 3 sekundy, a następnie ją usuń. Podłącz zasilanie i uruchom ponownie.

INSTRUKCJA OBSŁUGI B550M/ac ASROCK

Dziękujemy za zakupienie płyty głównej ASRock B550M/ac, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock B550M/ac (Współczynnik kształtu Micro ATX)
• Skrócona instrukcja instalacji ASRock B550M/ac
• Pomocnicza płyta CD ASRock B550M/ac
  • 1 x osłona panelu Wejścia/Wyjścia
  • 2 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 2 x anteny ASRock WiFi 2,4/5 GHz (Opcjonalne)
  • 1 x śruby do gniazda M.2 (Opcjonalne)

1.2 Specyfikacje

Platforma	Współczynnik kształtu Micro ATXKonstrukcja kondensatorami stałymiPCB z 2 uncjami miedzi
CPU	Obsługą 3-ciej generacji procesorów AMD AM4 RyzenTM / RyzenTMz przyszłym procesorem (Procesory serii 3000 i 4000)*Brak zgodności z AMD RyzenTM 5 3400G i RyzenTM 3 3200G.Digi Power designSekcja zasilania 8 Power Phase Design
Chipset	AMD B550
Pamięć	Technologia pamięci Dual Channel DDR44 x gniazda DDR4 DIMMSeria CPU AMD Ryzen (Matisse) z obsługą niebuforowanejpamięci DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECCi nie-ECC*Seria APU AMD Ryzen (Renoir) z obsługą niebuforowanejpamięci DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2666/2400/2133 ECC i nie-ECC** Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRockw celu uzyskania dalszych informacji. (http://www.asrock.com/)* Sprawdź stronę 22 w celu uzyskania informacji o maksymalnejobsługiwanej częstotliwości DDR4 UDIMM.Maks. wielkość pamięci systemowej: 128GBObsługą modułów pamięci Extreme Memory Profile (XMP)15μ pozłacane styki w gniazdach DIMM
Gniazdo rozszerzenia	Procesor serii AMD Ryzen (Matisse)2 x gniazda PCI Express x 16 (tryb PCIE1: tryb Gen4x16; PCIE3:tryb Gen3 x4)*Seria APU AMD Ryzen (Renoir)2 x gniazda PCI Express x 16 (tryb PCIE1: tryb Gen3x16; PCIE3:tryb Gen3 x4)** Obsługa SSD NVMe, jako dysków rozruchowych1 x gniazdo PCI Express 3.0 x1Obsługa AMD Quad CrossFireXTM i CrossFireXTM1 x gniazdo M.2 (Key E) z wbudowanym modułem WiFi-802.11ac
Grafika	Zintegrowana karta graficzna AMD RadeonTM serii Vega w APU serii Ryzen** Rzeczywista obsługa zależy od CPUDirectX 12, Pixel Shader 5.0Pamięć współdzielona, domyślnie 2GB. Maksymalnie pamięć współdzielona obsługuje do 16GB.* Maksymalna pamięć współdzielona 16GB wymaga zainstalowania 32GB pamięci systemowej.Obsługa HDMI 2.1 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60HzObsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR (High Bit Rate Audio) z portami HDMI 2.1 (Wymagany monitor zgodny z HDMI)Obsługa HDR (High Dynamic Range) z HDMI 2.1Obsługa HDCP 2.3 z portem HDMI 2.1Obsługa odtwarzania 4K Ultra HD (UHD) z portem HDMI 2.1Obsługa Microsoft PlayReady*
Audio	Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC1200)Obsługa audio Blu-ray PremiumObsługa zabezpieczenia przed przepięciamiEkranowanie izolacji PCBIndywidualne warstwy PCB dla kanału audio R/LNahimic Audio
LAN	1 x PCIE Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111HObsługa Wake-On-LANObsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESDObsługa Energy Efficient Ethernet 802.3azObsługa PXE
Bezprze-wodowa sieć LAN	Moduł WiFi Intel® 802.11acObsługa IEEE 802.11a/b/g/n/acObsługa dwóch pasm (2,4/5 GHz)Obsługa wysokiej szybkości połączeń bezprzewodowych do 433 MbpsObsługa Bluetooth 4.2 + Wysokiej szybkości klasa II
Tylny panelWejścia/Wyjścia	2 x porty anteny1 x port myszy/klawiatury PS/21 x port HDMI4 x porty USB 3.2 Gen1 (ASMedia ASM1074 hub)(Obsługa zabezpieczenia ESD)2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon
Przechowy-wanie	4 x złącza SATA3 6,0 Gb/s, obsługa RAID (RAID 0, RAID 1 i RAID 10), NCQ, AHCI i Hot Plug1 x gniazdo Hyper M.2 (M2_1), obsługa Key M typu 2280 modułu M.2 PCI Express do Gen4x4 (64 Gb/s) (z Matisse) lub Gen3 x4 (32 Gb/s) (z Renoir)*Obsługa SSD NVMe, jako dysków rozruchowych* Obsługa ASRock U.2 Kit
Złącze	1 x złącze główkowe portu COM1 x złącze główkowe SPI TPM1 x dioda LED zasilania i złącze główkowe głośnika2 x złącza główkowe LED RGB* Obsługa łącznie do 12V/3A, pasek LED 36W2 x adresowalne złącza główkowe LED* Obsługa łącznie do 5V/3A, pasek LED 15W1 x złącze wentylatora CPU (4-pinowe)* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

• 3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)
  * Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

* CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP i CHA_FAN4/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

• 1 x 24 pinowe złącze zasilania ATX
• 1 x 8 pinowe złącze zasilania 12 V
- 1 x złącze audio na panelu przednim
- 2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)
- 2 x porty główkowe USB 3.2 Gen1 (Obsługa 4 portów USB 3.2 Gen1) (Obsługa zabezpieczenia ESD)

Funkcja BIOS

- Obsługa starszych wersji BIOS AMI UEFI z GUI

• Zgodność zdarzeń wybudzania z ACPI 5.1

- Obsługa bezzworkowa

- Obsługa SMBIOS 2.3

- Wiele regulacji napięcia CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB

Monitor sprzętu

- Wykrywanie temperatury: CPU, wentylatory obudowy/pompy wodnej

- Obrotomierz wentylatora: CPU, wentylatory obudowy/pompy wodnej

- Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, wentylatory obudowy/pompy wodnej

- Kontrola wielu prędkości obrotowych wentylatora: CPU, wentylatory obudowy/pompy wodnej

- Monitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1,8V

System operacyjny

- Microsoft® Windows® 10 64-bitowy

Certyfikaty

• FCC, CE
• Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”.

Short

Open

Zworka usuwania danych z pamięci CMOS

(CLRCMOS1)

(sprawdź s.1, Nr 21)

2-pinowa zworka

Zwarcie: Usunięcie danych z pamięci CMOS

Otwarcie: Domyślne

CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci CMOS obejmują informacje o konfiguracji systemu, takie jak hasło do systemu, datę, czas i parametry konfiguracji systemu. W celu usunięcia i zresetowania parametrów systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczac zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu

(9-pinowe PANEL1)

(sprawdź s.1, Nr 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Do tego złącza główkowego można podłącać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przycisk zasilania):

Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfigurować sposób wyłączania systemu z użyciem przycisku zasilania.

RESET (Przycisk resetowania):

Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.

Dioda LED zasilania i złącze główkowe głośnika (7-pinowe SPK_PLED1) (sprawdź s.1, Nr 13)

Podłącz to tego złącza główkowego diode LED zasilania obudowy i głośnik obudowy.

Złącza Serial ATA3

(SATA3_1:

sprawdź s.1, Nr 9)

(SATA3_2:

sprawdź s.1, Nr 10)

(SATA3_3:

sprawdź s.1, Nr 11)(pod)

(SATA3_4:

sprawdź s.1, Nr 11)(na)

SATA3_4 SATA3_1 SATA3_3 SATA3_2

Te cztery złącza SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

Złącza główkowe USB 2.0

(9-pinowe USB_3_4)

(sprawdź s.1, Nr 18)

(9-pinowe USB_5_6)

(sprawdź s.1, Nr 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

Złącza główkowe USB 3.2 Gen1

(19-pinowe F_USB3_1_2)

(sprawdź s.1, Nr 8)

VbusVbus Vbus InIAPB_SSRX- IntIAPA_SSRX- InIAPB_SSRX+ InIAPA_SSRX+ GND GND InIAPB_SSTX- IntIAPA_SSTX- InIAPB_SSTX+ InIAPA_SSTX+ GND GND InIAPB_D- IntIAPA_D- InIAPB_D+ IntIAPA_D+ Dummy

Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty.

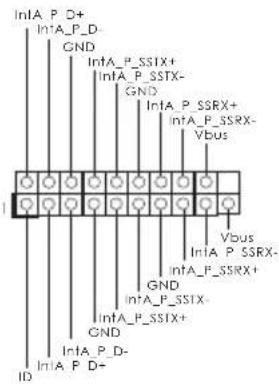

(19-pinowe F_USB3_3_4)

(sprawdź s.1, Nr 14)

InIA_P_D+ InIA_P_D- GND InIA_P_SSIX+ InIA_P_SSIX- GND InIA_P_SSRX+ InIA_P_SSRX- Vbus Vbus InIA_P_SSRX- GND InIA_P_SSIX- GND InIA_P_SSIX+ InIA_P_D- ID

Złącze główkowe audio panelu przedniego

(9-pinowe HD_AUDIO1)

(sprawdź s.1, Nr 25)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza wentylatora pompy wodnej obudowy

(4-pinowe CHA_FAN1/WP)

(sprawdź s.1, Nr 26)

Ta płyta główna udostępnia trzy 4-pinowe złącza obudowy wentylatora chłodzenia wodnego.

Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

(4-pinowe CHA_FAN2/WP) (sprawdź s.1, Nr 20) (4-pinowe CHA_FAN4/WP) (sprawdź s.1, Nr 15)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Złącze wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 2)

Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 7)

Złącze zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 1)

Złącze główkowe portu szeregowego (9-pinowe COM1) (sprawdź s.1, Nr 22)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13.

Ta płyta główna udostępnia 8-pinowe złącze zasilania ATX 12V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5. *Ostrzeżenie: Upewnij się, że podłączony kabel zasilający jest przeznaczony do CPU, a nie do karty graficznej. Nie podłączaj do tego złącza kabla zasilającego PCIe.

To złącze główkowe COM1 obsługuje moduł portu szeregowego.

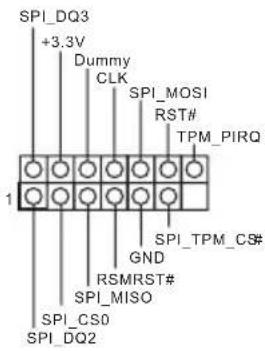

Złącze główkowe SPI TPM (13-pinowe SPI_TPM_J1) (sprawdź s.1, Nr 17)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

To złącze obsługuje system SPI Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.

Złącza główkowe LED RGB (4-pinowe RGB_LED1) (sprawdź s.1, Nr 5)

(4-pinowe RGB_LED2) (sprawdź s.1, Nr 23)

Te złącza główkowe RGB są używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tych dwóch złączy główkowych należy sprawdzić na stronie 39.

Adresowalne złącza główkowe LED (3-pinowe ADDR_LED1) (sprawdź s.1, Nr 6)

(3-pinowe ADDR_LED2) (sprawdź s.1, Nr 24)

Te dwa adresowalne złącza główkowe są używane do podłączenia adresowalnego przedłużacza LED, co umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 40.
