B550M/ac - 主板 ASROCK - 免费用户手册
免费查找设备手册 B550M/ac ASROCK PDF格式.
| 产品类型 | 主板 |
| 品牌 | ASRock |
| 型号 | B550M/ac |
| 外形尺寸 | Micro ATX |
| 芯片组 | AMD B550 |
| 处理器插槽 | AM4 |
| 兼容处理器 | AMD Ryzen 3000和4000系列（Matisse, Renoir）—— 除Ryzen 5 3400G和3200G外 |
| 支持内存 | DDR4，4个DIMM插槽，最大128GB，最高超頻4533+ MHz |
| 扩展插槽 | 2个PCIe x16（Gen4/Gen3取决于CPU），1个PCIe 3.0 x1 |
| SATA存储 | 4个SATA3 6Gb/s（RAID 0,1,10） |
| M.2存储 | 1个Hyper M.2（2280，PCIe Gen4 x4或Gen3 x4） |
| 有线网络 | Realtek RTL8111H千兆网卡 |
| 无线网络 | Intel Wi-Fi 802.11ac + 蓝牙4.2 |
| 音频 | Realtek ALC1200，7.1声道高清，Nahimic |
| 视频接口 | 1个HDMI 2.1（4K@60Hz，HDR，HDCP 2.3） |
| 后置USB接口 | 4个USB 3.2 Gen1，2个USB 2.0 |
| 内置USB接口 | 2个USB 3.2 Gen1插针（4端口），2个USB 2.0插针（4端口） |
| 电源 | ATX 24针 + 8针12V，Digi Power 8相供电 |
| 风扇接口 | 1个CPU风扇4针，3个机箱/水泵4针 |
| BIOS | AMI UEFI图形界面 |
| 操作系统 | Windows 10 64位 |
| 认证 | FCC，CE，ErP/EuP |
常见问题 - B550M/ac ASROCK
用户关于以下问题的提问 B550M/ac ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 B550M/ac - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 B550M/ac 品牌 ASROCK.
用户手册 B550M/ac ASROCK
感谢您购买华擎 B550M/ac 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。
由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。
1.1 包装清单
- 华擎 B550M/ac 主板（Micro ATX 规格尺寸）
- 华擎 B550M/ac 快速安装指南
- 华擎 B550M/ac 支持光盘
- 1xI/O 面板
- 2x串行ATA(SATA)数据线（选购）
- 2x华擎WiFi2.4/5GHz天线（选购）
- 1x螺丝（供 M.2 插座使用）（选购）
1.2 规格
| 平台 | • Micro ATX规格尺寸•稳固的电容器设计•2盎司纯铜电路板 |
| CPU | •支持第3代AMD AM4 RyzenTM/将来的AMD RyzenTM处理器(3000和4000系列处理器)**不兼容 AMD Ryzěh5 3400G和Ryzěh3 3200G•Digi Power design•8电源相设计 |
| 芯片集 | •AMD B550 |
| 内存 | •双通道DDR4内存技术•4x DDR4 DIMM槽•AMD Ryzen系列CPU (Matisse)支持DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC及非ECC,非缓冲内存*•AMD Ryzen系列APU (Renoir)支持DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2666/2400/2133 ECC及非ECC,非缓冲内存*•请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)•请参考第22页了解DDR4 UDIMM最大支持频率。•支持系统内存最大容量:128GB•支持Extreme Memory Profile (XMP)内存模块•DIMM插槽中15金触点 |
| 扩充槽 | AMD Ryzen系列CPU (Matisse)•2x PCI Express x16槽(PCIE1: Gen4x16模式;PCIE3: Gen3x4模式)*AMD Ryzen系列APU (Renoir)•2x PCI Express x16槽(PCIE1: Gen3x16模式;PCIE3: Gen3x4模式)* |
| *支持NVMe SSD用作启动盘1xPCI Express 3.0 x1槽支持AMD Quad CrossFireXTM和CrossFireXTM1x M.2 Socket (Key E),捆绑有WiFi-802.11ac模块 | |
| 图形 | Ryzen系列APU中的集成AMD RadeonTM Vega系列图形**实际支持可能视CPU而变化DirectX 12、Pixel Shader 5.0默认共享内存2GB。最大共享内存达16GB。*最大共享内存16GB需要安装32GB系统内存。支持HDMI 2.1,60Hz时最大分辨率达4K x 2K (4096x2160)通过HDMI 2.1端口(需要兼容的HDMI显示器)支持Auto Lip Sync、Deep Color (12bpc), xvYCC和HBR(高位速率音频)通过HDMI 2.1支持HDR(高动态范围)通过HDMI 2.1端口支持HDCP 2.3通过HDMI 2.1端口支持4K超高清(UHD)播放支持Microsoft PlayReady* |
| 音频 | 具有内容保护功能的7.1 CH高清音频(Realtek ALC1200音频编解码器)优质Blu-ray音频支持支持电涌保护PCB隔离罩用于左/右音频通道的个别PCB层Nahimic音频 |
| LAN | PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111H支持Wake-On-LAN(网上唤醒)支持雷电/ESD保护支持高能效以太网802.3az支持PXE |
| 无线LAN | Intel® 802.11ac WiFi模块支持IEEE 802.11a/b/g/n/ac支持双频段(2.4/5 GHz)支持最高433Mbps的高速无线连接支持Bluetooth 4.2+高速Class II |
后面板 I/O
- 2x天线端口
- 1xPS/2鼠标 / 键盘端口
- 1 x HDMI 端口
- 4 x USB 3.2 Gen1 端口（ASMedia ASM1074 集线器）（支持 ESD 保护）
- 2xUSB2.0端口（支持ESD保护）
- 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）
- 高清音频插孔：线路输入/前扬声器/麦克风
存储
- 4 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和 RAID 10)、NCQ、AHCI 和热插拔
- 1 x Hype M.2 接口 (M2_1)，支持 M Key 类型 2280 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）(Matisse) 或 Gen3 x4 (32 Gb/s) (Renoir)*
* 支持 NVMe SSD 用作启动盘
* 支持华擎 U.2 套件
接口
- 1xCOM端口接脚
- 1 x SPI TPM 接脚
- 1x电源 LED和扬声器接脚
- 2 x RGB LED 接头
* 总共支持最高 12V/3A, 36W LED 灯条 - 2x可寻址LED接脚
* 总共支持最高 5V/3A, 15W LED 灯条 - 1xCPU风扇接口（4针）
* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。 - 3x机箱/水泵风扇接口（4针）（智能风扇速度控制）
* 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。
* CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP 和 CHA_FAN4/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。 - 1x24针 ATX电源接口
- 1x8针 12V电源接口
- 1x前面板音频接口
- 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）
- 2 x USB 3.2 Gen1 接脚（支持 4 个 USB 3.2 Gen1 端口，支持 ESD 保护）
| BIOS功能特点 | AMI UEFI Legal BIOS,支持 GUI支持“即插即用”ACPI 5.1兼容唤醒事件支持免跳线(jumperfree)支持SMBIOS 2.3CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB电压多次调整(Voltage Multi-adjustment) |
| 硬件监控 | 温度感测:CPU、机箱 /水泵风扇风扇转速计:CPU、机箱 /水泵风扇静音风扇(根据 CPU温度自动调整机箱风扇速度):CPU、机箱 /水泵风扇风扇多种速度控制:CPU、机箱/水泵风扇电压监控:+12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_SOC、DRAM、VPPM、+1.8V |
| 操作系统 | Microsoft® Windows® 10 64-bit |
| 认证 | FCC、CEErP/EuP支持(需要支持 ErP/EuP的电源) |
* 有关详细产品信息，请访问我们的网站：http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。
Short
Open
清除 CMOS 跳线
(CLRCMOS1)
(见第 1 页，第 21 个)
2针跳线
短接：清除 CMOS
开路：默认
CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。
1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接头
(9针 PANEL1)
(见第1页，第12个)
PWRBTN（电源按钮）：
连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。
RESET（重置按钮）：
连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。
PLED（系统电源LED）：
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。
HDLED（硬盘活动 LED）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。
电源 LED 和扬声器接脚 (7 针 SPK_PLED1)
(见第 1 页，第 13 个)
请将机箱电源 LED 和机箱扬声器连接到此接脚。
串行 ATA3 接口
(SATA3_1:
见第 1 页，第 9 个）
(SATA3_2:
见第 1 页，第 10 个）
(SATA3_3:
见第 1 页，第 10（个）
(SATA3_4:
见第 1 页，第 10(个)
USB 2.0 接脚
(9针USB_3_4)
(见第 1 页，第 18 个)
(9-针 USB_5_6)
(见第 1 页，第 19 个)


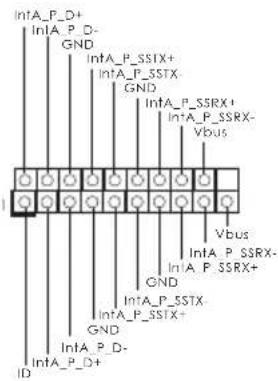

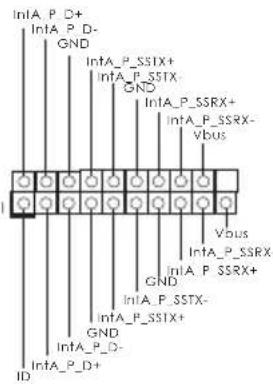

USB 3.2 Gen1 接脚
(19针F_USB3_1_2)
(见第 1 页，第 8 个)
(19针F_USB3_3_4)
(见第 1 页，第 14 个)
(9针 HD_AUDIO1)
(见第 1 页，第 25 个)
- 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。
机箱水泵风扇接口
(4针 CHA_FAN1/WP)
(见第1页，第26个)
此主板提供三个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇，请将它连接到针脚1-3。
(4针 CHA_FAN2/WP)
(见第 1 页，第 20 个)
(4针 CHA_FAN4/WP)
(见第1页，第15个)
(4针CPU_FAN1)
(见第1页，第2个)
此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
(见第 1 页，第 7 个)
此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。
ATX 12V 电源接口
(8针ATX12V1)
(见第 1 页，第 1 个)
此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。 *警告：请确保连接的电源线用于 CPU，而非图形卡。不要将 PCIe 电源线插接到此接口。
串行端口接头
(9针COM1)
(见第 1 页，第 22 个)


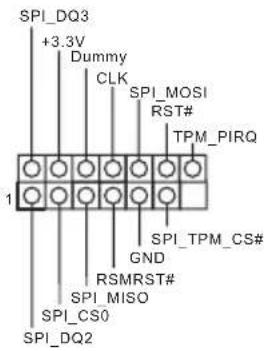

SPI TPM 接脚
(13针SPI_TPM_J1)
(见第 1 页，第 17 个)
TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。
RGB LED 接脚
(4针RGB_LED1)
(见第 1 页，第 5 个)
这两个 RGB 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。
注意：RGB LED 线安装方向切勿错误，否则，线缆会损坏。
(4针RGB_LED2)
(见第 1 页，第 23 个)
* 请参考第 39 页了解这两个接脚的详情。
可寻址LED接脚
(3针ADDR_LED1)
(见第 1 页，第 6 个)
这两个可寻址 LED 接脚用于连接可寻址 LED 延长线，可让用户选择不同的 LED 灯光效果。
注意：必须以正确的方向安装可寻址LED线，否则会损坏线缆。
(3针ADDR_LED2)
(见第 1 页，第 24 个)
* 请参考第 40 页了解这个接脚的详情。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称 | 有害物质或元素 | |||||
| 铅(Pb) | 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
1 簡介
感謝您購買華擎 B550M/ac 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。
1.1 包装內容
- 華擎 B550M/ac 主機板（Micro ATX 尺寸）
- 華擎 B550M/ac 快速安裝指南
- 華擎 B550M/ac 支援光碟
- 1xI/O 面板外罩
- 2 x Serial ATA (SATA) 資料纜線（選用）
- 2x華擎WiFi 2.4/5 GHz天線（選用）
- 1 x 螺絲（適用於 M.2 插座）（選用）
1.2 規格
| 平台 | • Micro ATX 尺寸 • 固態電容設計 • 2oz 銅製 PCB |
| CPU | • 支援第3代AMD AM4 RyzenTM / 未來的AMD RyzenTM 處理器(3000與4000系列處理器)* * 不相容於AMD RyzenTM 5 3400G與RyzenTM 3 3200G • Digi Power design • 8電源相位設計 |
| 晶片組 | • AMD B550 |
| 記憶體 | • 雙通道DDR4記憶體技術 • 4 x DDR4 DIMM插槽 • AMD Ryzen系列CPU (Matisse)支援DDR4 4533+(OC)/4 466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC &非ECC、無緩衝記憶體 * • AMD Ryzen系列APU (Renoir)支援DDR4 4733+(OC)/4666 (OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266 (OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733 (OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC &非ECC、無緩衝記憶體 * * 如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/) * 關於DDR4 UDIMM最高頻率支援,請參閱第22頁。 • 最大系統記憶體容量:128GB • 支援Extreme Memory Profile (XMP)記憶體模組 • 15μ特厚鍍金插槽 |
| 擴充插槽 | AMD Ryzen系列CPU (Matisse) • 2 x PCI Express x16插槽(PCIE1:Gen4x16模式;PCIE3:Gen3 x4模式)* AMD Ryzen系列APU (Renoir) • 2 x PCI Express x16插槽(PCIE1:Gen3x16模式;PCIE3:Gen3 x4模式)* |
| *支援NVMe SSD作為開機磁碟1 x PCI Express 3.0 x1插槽支援AMD Quad CrossFireXTM及CrossFireXTM1 x M.2插座(Key E),搭售WiFi-802.11ac模組 | |
| 顯示卡 | 整合式AMD RadeonTM Vega Series Graphics內建於Ryzen系列APU*實際支援可能隨CPU改變DirectX 12、Pixel Shader 5.0預設共用記憶體2GB。最大共用記憶體達16GB。*最大共用記憶體16GB需要安裝32GB系統記憶體。最高支援4K x 2K (4096x2160) @ 60Hz解析度的HDMI 2.1支援使用HDMI 2.1連接埠(需相容於HDMI顯示器)的Auto Lip Sync、Deep Color (12bpc)、xvYCC及HBR(高位元率音訊)使用HDMI 2.1支援HDR(高動態範圍)支援含HDMI 2.1連接埠的HDCP 2.3支援使用HDMI 2.1連接埠進行4K Ultra HD (UHD)播放支援Microsoft PlayReady* |
| 音訊 | 7.1 CH HD音訊含內容保護(Realtek ALC1200音訊轉碼器)功能高階藍光音訊支援支援突波保護PCB隔離遮蔽適用左/右音訊聲道的獨立PCB層Nahimic音訊 |
| LAN | PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111H支援網路喚醒支援雷擊/靜電保護支援802.3az EEE節能乙太網路支援PXE |
| 無線 LAN | Intel® 802.11ac WiFi模組支援IEEE 802.11a/b/g/n/ac支援雙頻(2.4/5 GHz)支援高達433Mbps的高速無線連線支援Bluetooth 4.2+高速級別II |
後面板 I/O
- 2x天線連接埠
- 1xPS/2滑鼠／鍵盤連接埠
- 1 x HDMI 連接埠
- 4 x USB 3.2 Gen1 連接埠（ASMedia ASM1074 集線器）（支援靜電保護）
- 2 x USB 2.0 連接埠（支援靜電保護）
- 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）
- HD 音訊插孔：線路輸入／前置喇叭／麥克風
儲存裝置
- 提供 4 x SATA3 6.0 Gb/s 接頭，支援 RAID（RAID 0、RAID 1、與 RAID 10）、NCQ、AHCI 及熱插拔
- 1 x Hyper M.2 插座 (M2_1)，支援 M Key 型 2280 M.2 PCI Express 模組（最高可達 Gen4x4 (64 Gb/s)）（配備 Matisse）或 Gen3x4 (32 Gb/s)（配備 Renoir）*
*支援NVMe SSD作為開機磁碟
* 支持華擎 U2 套件
接頭
- 1xCOM連接埠排針
- 1 x SPI TPM 排針
- 1x電源LED及喇叭排針
- 2 x RGB LED 排針
* 總計最高支援 12V/3A，36W LED 條燈 - 2x可定址LED排針
* 總計最高支援 5V/3A，15W LED 條燈 - 1 x CPU 風扇接頭 (4-pin)
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。 -
3 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）
* 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP 和 CHA_FAN4/WP。 -
1 x 24 pin ATX 電源接頭
- 1 x 8 pin 12V 電源接頭
- 1x前面板音訊接頭
- 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援靜電保護）
- 2 x USB 3.2 Gen1 排針（支援 4 個 USB 3.2 Gen1 連接埠） (支援靜電保護)
| BIOS 功能 | • AMI UEFI Legal BIOS 含 GUI 支援• 支援「隨插即用」• ACPI 5.1 符合喚醒自動開機• 支援免跳線模式• 支援 SMBIOS 2.3• CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB 電壓多重調整 |
| 硬體顯示器 | • 溫度感應:CPU、機殼 / 水冷幫浦風扇• 風扇轉速計:CPU、機殼 / 水冷幫浦風扇• 靜音風扇(依 CPU 溫度自動調整機殼風扇速度):CPU、機殼 / 水冷幫浦風扇• 風扇多重速度控制:CPU、機殼 / 水冷幫浦風扇• 電壓監控:+12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_SOC、DRAM、VPPM、+1.8V |
| 作業系統 | • Microsoft® Windows® 10 64-bit |
| 認證 | • FCC、CE• ErP/EuP ready(須具備 ErP/EuP ready 電源供應器) |
*如需產品詳細資訊，請上我們的網站：http://www.asrock.com
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。
Short
Open
清除 CMOS 跳線
(CLRCMOS1)
(請參閱第1頁，編號21)
2-pin 跳線
短路：清除 CMOS
開啟：預設
您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。
1.4 板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁，編號12)
PWRBTN（電源按鈕）：
連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。
RESET（重設按鈕）：
接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按鈕即可重新啟動電腦。
PLED（系统电源 LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入
S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。
HDLED（硬膜活動 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。
電源 LED 及喇叭排針
(7-pin SPK_PLED1)
(請參閱第1頁，編號13)
請將機殼電源 LED 及機殼喇叭連接至此排針。
Serial ATA3 接頭
(SATA3_1:
請參閱第1頁，編號9）
(SATA3_2:
請參閱第1頁，編號10）
(SATA3_3 :
請參閱第1頁，編號11）
(下)
(SATA3_4:
請參閱第1頁，編號11）
(上)
USB 2.0 排針
(9-pin USB_3_4)
(請參閱第1頁，編號18)
(9-pin USB_5_6)
(請參閱第1頁，編號19)
USB 3.2 Gen1 排針
(19-pin F_USB3_1_2)
(請參閱第1頁，編號8)
(19-pin F_USB3_3_4)
(請參閱第1頁，編號14)
(9-pin HD_AUDIO1)
(請參閱第1頁，編號25)
- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
(請參閱第1頁，編號 26)
本主機板配備三個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇，請接至
Pin 1-3°
(4-pin CHA_FAN2/WP) （請參閱第1頁，編號20） (4-pin CHA_FAN4/WP) （請參閱第1頁，編號15）
本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。
ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 7）
本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第1頁，編號1）
本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。 *警告：請確定已連接 CPU 的電源線，而非顯示卡的電源線。請勿將 PCIe 電源線插入此接頭。
序列連接埠排針 (9-pin COM1) （請參閱第1頁，編號22）
SPI TPM 排針 (13-pin SPI_TPM_J1) （請參閱第1頁，編號17）


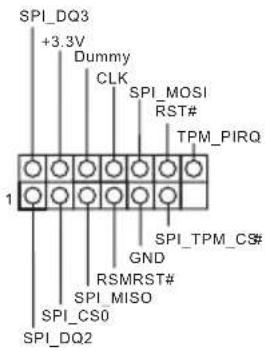

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2此接頭支援 SPI 信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。
RGB LED 排針 (4-pin RGB_LED1) (請參閱第1頁，編號5)
這兩個 RGB 排針用於連接 RGB LED 延長線，可供使用者選擇各種 LED 照明效果。 警告：切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可能損壞。
(4-pin RGB_LED2) (請參閱第1頁，編號23)
* 關於這兩種排針的詳細說明，請參閱第39頁。
可定址 LED 排針 (3-pin ADDR_LED1) (請參閱第 1 頁，編號 6)
這兩個可定址 LED 排針用於連接可定址 LED 延長線，可供使用者選擇各種 LED 照明效果。
(3-pin ADDR_LED2) (請參閱第1頁，編號24)
警告：切勿以錯誤方向安裝可定址 LED 纜線，否則纜線可能損壞。
* 關於這種排針的詳細說明，請參閱第40頁。
Spesifikasi
| Platform | Bentuk dan Ukuran Micro ATXDesain Kapasitor SolidPCB Tembaga 2oz |
| CPU | Mendukung AMD AM4 RyzenTM Gen 3 / AMD RyzenTM Prosesor masa depan (Prosesor Seri 3000 dan 4000)*Tidak kompatibel dengan AMD RyzenTM 5 3400G dan RyzenTM 3 3200GDesain Digi PowerDesain 8 Fase Daya |
| Chipset | AMD B550 |
| Memori | Teknologi Memori DDR4 Dua Saluran4 x Slot DIMM DDR4CPU seri AMD Ryzen (Matisse) yang mendukung memori ECC & non-ECC, tanpa buffering DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133*APU seri AMD Ryzen (Renoir) yang mendukung memori ECC & non-ECC, tanpa buffering DDR4 4733+(OC)/4666(OC)/4600 (OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733 (OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133**Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)* Lihat halaman 22 untuk dukungan frekuensi maksimum DDR4 UDIMM.Kapasitas maksimum memori sistem: 128GBMendukung modul memori Extreme Memory Profile (XMP)15μ Bidang Kontak Berwarna Emas di Slot DIMM |
Slot Ekspansi
CPU seri AMD Ryzen (Matisse)
- 2 x Slot PCI Express x16 (PCIE1: Gen4x16 mode; PCIE3: Gen3 x4 mode)*
APU seri AMD Ryzen (Renoir)
- 2 x Slot PCI Express x16 (PCIE1: Gen3x16 mode; PCIE3: Gen3 x4 mode)*
