РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B550M/ac ASROCK
Благодарим вас за приобретение надежной материнской платы ASRock B550M/ac, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
- Материнская плата ASRock B550M/ac (форм-фактор Micro ATX)
- Краткое руководство по установке ASRock B550M/ac
• Диск с ПО для ASRock B550M/ac
• 1 экран панели с портами ввода-вывода
• 2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 2 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)
• 1 винт для слота М.2 (приобретаются отдельно)
1.2 Технические характеристики
| Платформа | Форм-фактор Micro ATXСхема на основе твердотельных конденсаторовМедная печатная плата (2 унции) |
| ЦП | Поддержка процессоров AMD AM4 RyzenTM / AMD RyzenTM 3-го и будущих поколений (процессоры серии 3000 и 4000)*Несовместимо с процессорами AMD RyzenTM 5 3400G и RyzenTM 3 3200GDigi Power designСистема питания 8 |
| Чипсет | AMD B550 |
| Память | Двухканальная память DDR44 гнезда DDR4 DIMMЦП серии AMD Ryzen (Matisse) поддерживают модули памяти DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 с ECC и без ECC, небуферизованной памяти*Гибридные процессоры AMD серии Ryzen (Renoir) поддерживают модули памяти DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2666/2400/2133 с ECC и без ECC, небуферизованной памяти** Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)* Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 22.Максимальный объем ОЗУ: 128 ГБПоддержка модулей памяти ХМР (Extreme Memory Profile)Позолоченные (15 мкм) контакты слотов DIMM |
| Слоты расширения | ЦП серии AMD Ryzen (Matisse)2 x PCI Express x16 гнезд (PCIE1: режим Gen4x16; PCIE3: режим Gen3 x4)*Гибридные процессоры AMD серии Ryzen (Renoir)2 x PCI Express x16 гнезд (PCIE1: режим Gen3x16; PCIE3: режим Gen3 x4)* |
| * Поддерживаются в качестве загрузочных SSD-диски типа NVMe1 слот PCI Express 3.0 x1Поддержка AMD Quad CrossFireX ^TM и CrossFireX ^TM 1 слот M.2 (ключ E) с входящим в комплект поставки модулем WiFi-802.11ac | |
| Графическая подсистема | Встроенный видеодаптер AMD Radeon ^TM серии Vega в процессорах APU серии Ryzen**Фактическая поддержка зависит от процессораDirectX 12, пиксельные шейдеры 5.0Общий объем памяти по умолчанию 2 ГБ. Поддерживается максимальный общий объем памяти до 16 ГБ.* Для максимального общего объема памяти 16 ГБ требуется установить системную память емкостью 32 ГБ.Поддержка HDMI 2.1 с максимальным разрешением до 4K × 2K (4096x2160) при 60 ГцПоддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 2.1 (требуется соответствующий HDMI-монитор)Поддерживается расширенный динамический диапазон (HDR) в режиме HDMI 2.1Поддерживается HDCP 2.3 через порт HDMI 2.1.Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 2.1Поддержка Microsoft PlayReady* |
| Звук | 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1200)Поддержка Premium Blu-ray AudioЗащита от перепадов напряжения в электрической сетиИзолирующее экранирование печатной платыОтдельные слои печатной платы для левого и правого аудиоканаловАудио Nahimic |
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Мбит/с
• Realtek RTL8111H
- Поддерживается пробуждение по ЛВС
• Молниезащита и защита от электростатических разрядов
• Поддерживается Energy Efficient Ethernet 802.3az
- Поддерживается PXE
Беспроводная ЛВС
- Модуль WiFi Intel® 802.11ac
• Поддержка IEEE 802.11a/b/g/n/ac
• Поддержка двух диапазонов (2,4/5 ГГц) - Поддержка высокоскоростного беспроводного подключения до 433 Мбит/с
- Поддержка Bluetooth 4.2 + High speed class II
Тыловые порты ввода-вывода
• 2 антенных порта
• 1 порт PS/2 для мыши/клавиатуры
• 1 порт HDMI
- 4 порта USB 3.2 Gen1 (концентратор ASMedia ASM1074) (с защитой от электростатического напряжения)
- 2 порта USB 2.0 (с защитой от электростатических разрядов)
- 1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)
- Разъемы HD Audio: линейный вход / фронтальные AC / микрофон
Запоминающие устройства
- 4 порта SATA3 со скоростью передачи данных 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».
- 1 слот Hyper M.2 (M2_1), поддерживается модуль M.2 PCI Express типа 2280 с ключом М до версии Gen4 x4 (64 Гбит/с) (с Matisse) или Gen3 x4 (32 Гбит/с) (с Renoir)**
* Поддерживаются в качестве загрузочных SSD-диски типа NVMe
* Поддерживается комплект ASRock U.2
Разъемы
• 1 колодка СОМ-порта
• 1 колодка SPI TPM
- 1 колодка светодиодного индикатора питания и корпусного динамика
• 2 колодки для подключения светодиодной RGB-подсветки
* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт)
• 2 колодки адресуемой светодиодной подсветки
* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт)
• 1 разъем для вентилятора охлаждения ЦП (4-контактный)
* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).
- 3 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для корпуса корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).
* Для разъемов CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP и CHA_FAN4/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.
• 1 разъем питания АТХ, 24-контактный
• 1 разъем питания 12 В, 8-контактный
• 1 аудиоразъем для передней панели
- 2 колодки USB 2.0 (4 порта USB 2.0) (с защитой от электростатических разрядов)
- 2 колодка USB 3.2 Gen1 (4 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)
Параметры BIOS
- AMI UEFI Legal BIOS с поддержкой графического интерфейса
- Поддержка технологии «Plug and Play»
- Совместимость с управлением энергопотреблением по АСРІ 5.1
- Поддержка функции JumperFree
• Поддерживается SMBIOS 2.3
- Регулировка напряжений ЦП, CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB
Контроль оборудования
- Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения корпуса
- Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения корпуса
- Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения корпуса
- Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения корпуса
- Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, VDDCR_SOC ЦП, DRAM, VPPM, +1,8 В
Операционные системы
- Microsoft® Windows® 10 (64-разрядная)
Сертификация
- FCC, CE
- Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)
* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.
1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open
Перемычка сброса настроек CMOS
(CLRCMOS1)
(см. стр. 1, № 21)

2-контактная
перемычка
Замкнута: Сброс настроек CMOS
Разомкнута: По умолчанию
CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS.
1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
Колодка системной панели
(9-контактная, PANEL1)
(см. стр. 1, № 12)

PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.
RESET (кнопка сброса):
Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.
Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (см. стр. 1, № 13)

Предназначена для подключения светодиодного индикатора питания и динамика корпуса.
Разъемы Serial ATA3 (SATA3_1: см. стр. 1, № 9) (SATA3_2: см. стр. 1, № 10) (SATA3_3: см. стр. 1, № 11)(под) (SATA3_4: см. стр. 1, № 11)(на)
Колодки USB 2.0 (9-контактная, USB_3_4) (см. стр. 1, № 18) (9-контактная, USB_5_6) (см. стр. 1, № 19)
Колодки USB 3.2 Gen1 (19 контактов, F_USB3_1_2) (см. стр. 1, № 8)


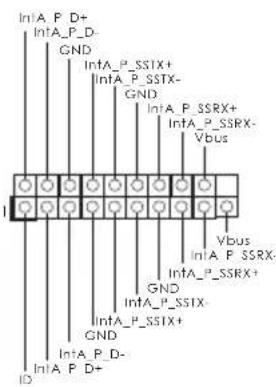

(19 контактов,
F_USB3_3_4)
(см. стр. 1, № 14)
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 25)

- Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
- При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
Е. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Разъемы для вентилятора
ИЛИ ПОМПЫ ВОДЯНОГО
охлаждения корпуса
(4-контактный
CHA_FAN1/WP)
(см. стр. 1, № 26)

Данная системная плата оснащена три 4-контактными разъемами для системы водяного охлаждения корпуса
3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.
(4-контактный CHA_FAN2/WP) (см. стр. 1, № 20) (4-контактный CHA_FAN4/WP) (см. стр. 1, № 15)

Разъем питания ATX (24-контакта, ATXPWR1) (см. стр. 1, № 7)

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.
Разъем питания ATX 12 B (8-контактов, ATX12V1) (см. стр. 1, № 1)

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.
Колодка последовательного порта (9-контактная, COM1) (см. стр. 1, № 22)


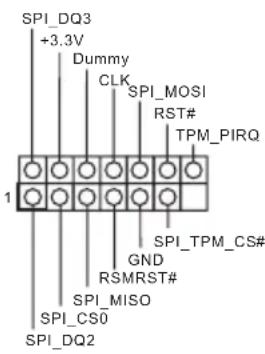

Колодка SPI TPM (13-контактная, SPI_TPM_J1) (см. стр. 1, № 17)
Колодки для подключения светодиодной RGB-подсветки. (4-контактная, RGB_LED1) (см. стр. 1, № 5)

Эти две колодки для RGB- подсветки служат для подключения удлинительного кабеля светодиодной RGB- подсветки, которая позволяет реализовать различные световые эффекты.
(4-контактная, RGB_LED2) (см. стр. 1, № 23)

Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению.
* Дополнительные сведения об использовании этих двух колодок см. на стр. 39.
Колодки адресуемой светодиодной подсветки (3-контакта, ADDR_LED1) (см. стр. 1, № 6)

(3-контакта, ADDR_LED2) (см. стр. 1, № 24)

Эти две колодки для адресуемой светодиодной подсветки служат для подключения удлинительного кабеля адресуемой светодиодной подсветки, которая позволяет реализовать различные световые эффекты.
Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.
* Дополнительные сведения об использовании этой колодки см. на стр. 40.
