제품 유형	메인보드
브랜드	ASRock
모델	B550M/ac
폼 팩터	Micro ATX
칩셋	AMD B550
프로세서 소켓	AM4
호환 프로세서	AMD Ryzen 3000 및 4000 시리즈 (Matisse, Renoir) – Ryzen 5 3400G 및 3200G 제외
지원 메모리	DDR4, 4 DIMM 슬롯, 최대 128GB, 최대 4533+ MHz OC
확장 슬롯	2 x PCIe x16 (CPU에 따라 Gen4/Gen3), 1 x PCIe 3.0 x1
SATA 저장 장치	4 x SATA3 6Gb/s (RAID 0, 1, 10)
M.2 저장 장치	1 x Hyper M.2 (2280, PCIe Gen4 x4 또는 Gen3 x4)
유선 네트워크	Realtek RTL8111H 기가비트 LAN
무선 네트워크	Intel Wi-Fi 802.11ac + 블루투스 4.2
오디오	Realtek ALC1200, 7.1채널 HD, Nahimic
비디오 커넥터	1 x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3)
후면 USB 커넥터	4 x USB 3.2 Gen1, 2 x USB 2.0
내부 USB 커넥터	2 x USB 3.2 Gen1 헤더 (4포트), 2 x USB 2.0 헤더 (4포트)
전원 공급	ATX 24핀 + 8핀 12V, Digi Power 8페이즈
냉각	1 x CPU 팬 4핀, 3 x 섀시/펌프 4핀
BIOS	AMI UEFI 그래픽 인터페이스
운영 체제	Windows 10 64비트
인증	FCC, CE, ErP/EuP

자주 묻는 질문 - B550M/ac ASROCK

ASRock B550M/ac 메인보드와 호환되는 프로세서는 무엇인가요?

이 메인보드는 AMD Ryzen 3000 및 4000 시리즈 (Matisse, Renoir)를 AM4 소켓에서 지원합니다. Ryzen 5 3400G 및 3200G는 제외됩니다.

메인보드 BIOS를 어떻게 업데이트하나요?

ASRock 웹사이트(http://www.asrock.com)에서 최신 BIOS 버전을 다운로드하세요. FAT32로 포맷된 USB 드라이브에 파일을 넣은 후, UEFI BIOS에서 Instant Flash 도구를 사용하세요.

이 모델에 권장되는 RAM 메모리는 무엇인가요?

이 메인보드는 최대 128GB의 DDR4 듀얼 채널 구성을 지원합니다. 검증된 모듈은 ASRock 웹사이트의 메모리 호환 목록(QVL)을 참조하세요.

SATA 포트로 RAID를 어떻게 구성하나요?

하드 드라이브를 SATA3 포트에 연결하세요. BIOS에서 RAID 모드를 활성화합니다. POST 중에 Ctrl+R을 눌러 AMD RAID 유틸리티에 들어가 RAID 0, 1 또는 10 볼륨을 생성하세요.

제공된 Wi-Fi 안테나는 어디에 연결하나요?

두 개의 Wi-Fi 안테나를 USB 및 HDMI 포트 근처 메인보드 뒷면의 커넥터에 나사로 고정하세요. 최적의 연결을 위해 단단히 조였는지 확인하세요.

이 메인보드로 프로세서를 오버클럭할 수 있나요?

네, 이 메인보드는 BIOS를 통한 오버클럭을 지원합니다. 그러나 오버클럭은 손상 위험이 있습니다. ASRock은 모든 책임을 부인합니다. 단계적으로 설정하고 안정성을 확인하세요.

RGB LED 스트립을 어떻게 연결하나요?

이 메인보드에는 RGB LED 헤더(12V/3A) 2개와 주소 지정 가능 헤더(5V/3A) 2개가 있습니다. 극성을 맞춰 스트립을 연결하고 ASRock Polychrome Sync 소프트웨어로 제어하세요.

M.2 NVMe SSD를 부팅 드라이브로 사용할 수 있나요?

네, 이 메인보드는 Hyper M.2 소켓을 통해 NVMe SSD를 부팅 드라이브로 지원합니다. SSD가 2280 폼 팩터이고 PCIe와 호환되는지 확인하세요.

메인보드가 부팅되지 않으면 어떻게 해야 하나요?

전원 연결(24핀 및 8핀), 전면 패널 케이블, 프로세서가 제대로 설치되었는지 확인하세요. Clear CMOS 점퍼(CLRCMOS1)를 사용하여 BIOS를 재설정하세요.

BIOS 설정을 지우는 방법(Clear CMOS)은 무엇인가요?

컴퓨터를 끄고 전원 케이블을 분리하세요. CLRCMOS1 핀에 점퍼 캡을 3초 동안 장착한 후 제거하세요. 전원을 다시 연결하고 재부팅하세요.

사용 설명서 B550M/ac ASROCK

ASRock B550M/ac 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술석 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock B550M/ac 마더보드 (Micro ATX 품 팩터)
• ASRock B550M/ac 간편 설치 안내서
  • ASRock B550M/ac 지원 CD
• I/O 패널 실드 1 개
  -시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)
• ASRock WiFi 2.4/5 GHz 안테나 2 개 (선택 품목)
  • M.2 소켓용 나사 1 개 (선택 품목)

1.2 규격

플랫폼	Micro ATX 품 팩터솔리드 콘덴서 구조2 온스 구리 PCB
CPU	RyzenTM그래픽 프로세서 (3000 빛 4000 시리즈 프로세서) 를 탑재한 3 세대 AMD AM4 RyzenTM/RyzenTM지원 이상을 지원합니다 **AMD RyzenTM5 3400G 및 RyzenTM3 3200G 와 호환되지 않음Digi Power design8 개 전원 위상 구조
첩세트	AMD B550
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개AMD Ryzen 시리즈 CPU (Matisse) 는 DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 **AMD Ryzen 시리즈 APU(Renoir) 는 DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/32O0/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 **추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)* DDR4 UDIMM 최대 주파수 지원은 22 페이지를 참조하십시오 .시스템 메모리 최대 용량 : 128GBExtreme Memory Profile(XMP) 메모리 모듈 지원DIMM 슬롯에 15μ Gold Contact 장착

확장 슬롯

AMD Ryzen 시리즈 CPU (Matisse)

- PCI Express x16 슬롯 2 개 (PCIE1: Gen4x16 모드, PCIE3: Gen3x4 모드) *

AMD Ryzen 시리즈 APU (Renoir)

- PCI Express x16 슬롯 2 개 (PCIE1: Gen3x16 모드, PCIE3: Gen3x4 모드) *

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• PCI Express 3.0 x1 슬롯 1 개
• AMD Quad CrossFireX™ 및 CrossFireX™ 지원

- M.2 소켓 (키 E) 1 개 ( 번들로 제공되는 후면 I/O 의 WiFi-802.11ac 모듈

그래픽

- Ryzen Series APU 의 통합형 AMD Radeon™ Vega Series 그래픽 *

*실제 지원은 CPU에 따라 다룰 수 있음

• DirectX 12, Pixel Shader 5.0
• 기본 공유 메모리는 2GB 입니다. 최대 공유 메모리는 16GB 까지 지원됩니다.

*최대 공유 메모리로 16GB 를 사용하려면 32GB 의 시스템 메모리가 설치되어 있어야 합니다.

• HDMI 2.1 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz)
- Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 2.1 포트 포함) 지원 (HDMI 호환 모니터 필요)
- HDMI 2.1에서 HDR(높은 동적 범위)를 지원합니다.
• HDMI 2.3 포트를 이용한 HDCP 2.1 지원
- HDMI 2.1 포트를 이용한 4K Ultra HD(UHD) 재생 지원
- Microsoft PlayReady® 지원

오디오

- 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1200 오디오 코덱)

-프리미엄 Blu-ray 오디오 지원

-서비 보호 지원

- PCB 절연 차폐

• R/L 오디오 채널용 개별 PCB 레이어

- Nahimic 오디오

LAN

- PCIE 1 개, Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111H

- Wake-On-LAN 지원

- 번개 /ESD 보호 지원

-절전형 이더넷 802.3az 지원

- PXE 지원

무선 LAN

• Intel® 802.11ac WiFi 모듈
• IEEE 802.11a/b/g/n/ac 지원
• 듀얼 밴드 (2.4/5 GHz) 지원
  • 최대 433Mbps 의 고속무선 연결 지원
• Bluetooth 4.2 + 고속 클래스 II 지원

후면 패널

I/O

-안테나포트2개
PS/2마우스/키보드포트1개
- HDMI 포트 1 개
- USB 3.2 Gen1 포트 4 개 (ASMedia ASM1074 허브) (ESD 보호 지원 )
- USB 2.0 포트 2 개 (ESD 보호 지원)
- LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)
- HD 오디오 객:라인 입력/전면 스피커/마이크

저장 장치

• SATA3 6.0 Gb/s 커넥터 4 개가 RAID(RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 핫 플러그를 지원합니다
• 하이퍼 M.2 소켓 1 개 (M2_1), Gen4 M 키 타입 2280 M.2 PCI Express 모듈을 4 개까지 지원 (64Gb/s) (Matisse 탑재) 을 4 개 (64Gb/s) 까지 또는 Gen3 (Renoir 탑재) 의 경우 4 개 (32Gb/s) 까지 지원 *

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원
* ASRock U.2 키트 지원

커넥터

• COM 포트 헤더 1 개
• SPI TPM 헤더 1 개
• 전원 LED 및 스피커 헤더 1 개
• RGB LED 헤더 2 개

*전체 최대 12V/3A, 36W LED 스트립 지원

-주소지정가능한LED 헤더2개
*전체 최대 5V/3A,15W LED 스트립 지원
- CPU 팬 커넥터 (4 핀) 1 개
*CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.

• 새시/워터펌프 팬커넥터(4핀)3개(스마트 팬 속도제어)
  *새시/워터펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.
  *3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP,
  CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP 과 CHA_FAN4/WP 가 자동으로 감지할 수 있습니다.

• 24 핀 ATX 전원 커넥터 1 개
• 8 핀 12V 전원 커넥터 1 개
- 전면 패널 오디오 커넥터 1 개
- USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (ESD 보호 지원)
- USB 3.2 Gen1 헤더 2 개 (USB 3.2 Gen1 포트 4 개 지원) (ESD 보호 지원)

BIOS 기능

- GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

- “플러그 앤드 플레이” 지원

- ACPI 5.1 준수 웨이크 업 이벤트

-점퍼 프리 지원

- SMBIOS 2.3 지원

- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB 전압 다중 조정

하드웨어

- 온도 감지: CPU, 새시 / 워터 펌프 팬

- 팬 타코미터 : CPU, 새시 / 워터 펌프 팬

- 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절): CPU, 새시 / 워터 펄프 팬

- 팬 다중 속도 제어: CPU, 셜시 / 워터 펌프 팬

- Microsoft® Windows® 10 64- 비트

인증

- FCC, CE

- ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 갑수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,21번항목참조)

2핀점퍼

단락 : Clear CMOS

단선 :기본값

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. CMOS 에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여

CLRCMOS1의 핀을 3 초 동안 단락시키시십오. CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1 페이지, 12 번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 버튼,리셋

버튼,시스템 상태 표시등을

아래의 핀 할당에 따라 이

헤더에 연결합니다.케이블을

연결하기 전에 양극 핀과 음극

핀을 기록합니다.

PWRBTN(전원 버튼):

새시 전면 패널의 전원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 버튼):

새시 진면 패널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 잠박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가켜져 있습니다.

HDLED(하드드라이브동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 더자인은 새시별로 다룰 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼, 전원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 편 할당이 정확히 일치하는지 확인합니다.

전원 LED 및 스피커 헤더

(7 편 SPK_PLED1)

(1페이지,13번항목참조)

이들 4 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

USB 2.0 헤더

(9 핀 USB_3_4)

(1페이지,18번항목참조)

(9 편 USB_5_6)

(1페이지,19번항목참조)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다 .

USB 3.2 Gen1 헤더

(19 편 F_USB3_1_2)

(1페이지,8번 항목 참조)

VbusVbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ INTA_PA_D- INTA_PA_D+ INTA_PB_SSRX- INTA_PB_SSRX+ GND INTA_PB_SSTX- INTA_PB_SSTX+ GND INTA_PB_D- INTA_PB_D+ Dummy 1

이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 3.2 Gen1 헤더는 포트 두 개를 지원할 수 있습니다 .

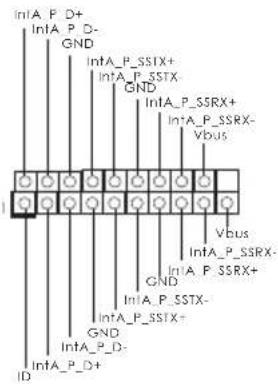

(19 핀 F_USB3_3_4)

(1페이지,14번항목참조)

In1A_P_D+ In1A_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ In1A_P_D- In1A_P_D+ ID

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1페이지,25번항목참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다.

1. 고음질 오디오는 객 감지를 지원하지만 을바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 해너에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D.MIC_RET 및 OUT_RET 는 HD 온디오 패널에만 사용됩니다.AC'97 온디오
패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 세어관에서 "FrontMic" 탐으로 가서 "Recording Volume(녹음 봄隔音)"을 조정합니다.

새시 워터 펌프 팬 커넥터

(4 핀 CHA_FAN1/WP)

(1페이지,26번항목참조)

이 마더보드에는 3핀 수냉식 새시 팬 커넥터 4 개가

탑재되어 있습니다 .3 핀 CPU 새시 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

(4 핀 CHA_FAN2/WP)

(1페이지,20번 항목 참조)
(4 편 CHA_FAN4/WP)
(1페이지,15번항목참조)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,2번항목참조)

이 마더보드에는 4 핀 CPU

팬(저소음 팬)커넥터가

탑재되어 있습니다.3 편 CPU

팬을 연결하려는 경우 핀

1-3에연결하십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,7번 항목 참조)

이 마더보드에는 24 핀 ATX

전원 커넥터가 탑재되어

있습니다 .20 편 ATX

전원공급장치를 사용하려면

핀 1 과 핀 13 을 따라

연결하십시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,1번 항목 참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4 편 ATX

전원공급장치를 사용하려면

핀 1 과 핀 5 을 따라

연결하십시오.

*경고 :연결된 전원

케이블이 그래픽 카드가 아닌

CPU 용인지 확인하십시오.

PCIe 전원 케이블을 이

커넥터에 꽃지 마십시오.

시리얼 포트 헤더

(9 편 COM1)

(1페이지,22번항목참조)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다.

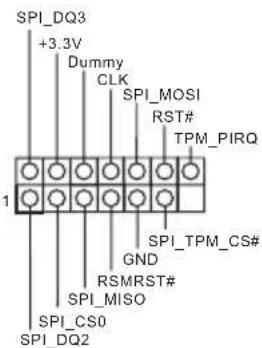

SPI TPM 헤너

(13 핀 SPI_TPM_J1)

(1페이지,17번항목참조)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

RGB LED 헤더

(4 핀 RGB_LED1)

(1페이지,5번항목참조)

이 2 개의 RGB 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다 . 주의 RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오 .그럴 않을 경우 케이블이 손상될 수 있습니다 * 이 두 가지 헤더에 대한 추가 지침은 39 페이지를 참조하십시오 .

(4 편 RGB_LED2)

(1페이지,23번항목참조)

주소지정 가능한 LED 헤더

(3 핀 ADDR_LED1)

(1페이지,6번항목참조)

이 2 개의 주소 지정 가능한 LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 주소 주소 지정 가능한 LED 연장 케이블을 연결하는 데 사용됩니다.

(3 핀 ADDR_LED2)

(1페이지,24번항목참조)

주의 죽소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오 .그렇 경우 케이블이 손상될 수 있습니다 . *이 헤더에 대한 추가 지침은 40 페이지를 참조하십시오 .
