B550M/ac - Placa-mãe ASROCK - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho B550M/ac ASROCK em formato PDF.
| Tipo de produto | Placa-mãe |
| Marca | ASRock |
| Modelo | B550M/ac |
| Fator de forma | Micro ATX |
| Chipset | AMD B550 |
| Soquete do processador | AM4 |
| Processadores compatíveis | AMD Ryzen série 3000 e 4000 (Matisse, Renoir) – exceto Ryzen 5 3400G e 3200G |
| Memória suportada | DDR4, 4 slots DIMM, máx. 128 GB, até 4533+ MHz OC |
| Slots de expansão | 2 x PCIe x16 (Gen4/Gen3 conforme CPU), 1 x PCIe 3.0 x1 |
| Armazenamento SATA | 4 x SATA3 6 Gb/s (RAID 0, 1, 10) |
| Armazenamento M.2 | 1 x Hyper M.2 (2280, PCIe Gen4 x4 ou Gen3 x4) |
| Rede com fio | Realtek RTL8111H Gigabit LAN |
| Rede sem fio | Intel Wi-Fi 802.11ac + Bluetooth 4.2 |
| Áudio | Realtek ALC1200, 7.1 CH HD, Nahimic |
| Conectores de vídeo | 1 x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3) |
| Conectores USB traseiros | 4 x USB 3.2 Gen1, 2 x USB 2.0 |
| Conectores USB internos | 2 x USB 3.2 Gen1 headers (4 portas), 2 x USB 2.0 headers (4 portas) |
| Alimentação | ATX 24 pinos + 8 pinos 12V, Digi Power 8 fases |
| Ventilação | 1 x ventoinha CPU 4 pinos, 3 x gabinete/bomba 4 pinos |
| BIOS | AMI UEFI com interface gráfica |
| Sistema operacional | Windows 10 64-bit |
| Certificações | FCC, CE, ErP/EuP |
Perguntas frequentes - B550M/ac ASROCK
Perguntas dos utilizadores sobre B550M/ac ASROCK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Placa-mãe em formato PDF gratuitamente! Encontre o seu manual B550M/ac - ASROCK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. B550M/ac da marca ASROCK.
MANUAL DE UTILIZADOR B550M/ac ASROCK
Obrigado por adquirir a placa mãe ASRock B550M/ac, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.
Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
- Placa-mãe ASRock B550M/ac (Micro ATX Form Factor)
• Guia de Instalação Rápida da ASRock B550M/ac
• CD de Suporte ASRock B550M/ac
• 1 x Painel de E/S - 2 x Cabos de dados Serial ATA (SATA) (Opcional)
• 2 x Antenas de 2,4/5 GHz da ASRock WiFi (Opcional)
• 1 x Parafuso para Soquete M.2 (Opcional)
1.2 Especificações
| Plataforma | • Micro ATX Form Factor• Design de condensador sólido• PCB 2oz de Cobre |
| CPU | • Suporta 3* Ger AMD AM4 RyzenTM / RyzenTM futuras gerações de Processadores (Processadores Série 3000 e 4000)* * Não compatível com AMD RyzenTM 5 3400G e RyzenTM 3 3200G.• Digi Power design• Design com 8 fases de alimentação |
| Chipset | • AMD B550 |
| Memória | • Tecnologia de memória DDR4 de dois canais• 4 x Slots DIMM DDR4• CPUs série AMD Ryzen (Matisse) suporta DDR4 4533+(OC)/ 4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/ 4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/ 3200/2933/2667/2400/2133 ECC & não-ECC, memória sem buffer*• AMD Ryzen série APUs (Renoir) suporta DDR4 4733+(OC)/ 4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/ 4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/ 3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC & não-ECC, memória sem buffer* * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor consulte a página 22 para suporte de frequência máxima DDR4 UDIMM.• Capacidade máxima da memória do sistema: 128GB• Suporta módulos de memória Extreme Memory Profile (XMP)• Contato em Ouro 15μ nos slots DIMM |
| Slot de expansão | CPUs AMD séries Ryzen (Matisse)• 2 x Slot PCI Express x16 (PCIE1: modo Gen4x16; PCIE3: modo Gen3 x4)*AMD Ryzen série APUs (Renoir)• 2 x Slot PCI Express x16 (PCIE1: modo Gen3x16; PCIE3: modo Gen3 x4)** Suporta NVMe SSD nos discos de inicialização1 x slots PCI Express 3.0 x1Suporta AMD Quad CrossFireXTMe e CrossFireXTM1 x Soquete M.2 (Tecla E) com módulo Wi-Fi-802.11ac |
| Gráficos | * AMD RadeonTM Integrado Série Vega Gráficas na Série Ryzen APU** Suporte atual pode vairar por CPUDirectX 12, Pixel Shader 5.0Memória compartilhada padrão 2GB. Memória compartilhada máx suporta até 16GB.* A memória compartilhada máx de 16GB requer 32GB de memória de sistema instalado.Suporta HDMI 2.1 com resolução máx. até 4K x 2K (4096x2160) @ 60HzSuporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 2.1 (É necessário um monitor compatível com HDMI)Suporta HDR (High Dynamic Range – Ampla Faixa Dinâmica) com HDMI 2.1Suporta HDCP 2.3 com Porta HDMI 2.1Suporta reprodução HD Ultra (UHD) 4K com Porta HDMI 2.1Suporta Microsoft PlayReady* |
| Áudio | Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1200)Suporte áudio Blu-ray superiorSuporta Proteção de SobretensãoBlindagem de isolamento PCBCamadas de PCB individuais por canal de áudio R/LÁudio Nahimic |
| LAN | LAN Gigabit 10/100/1000 Mb/s PCIE x1Realtek RTL8111HSuporta Wake-On-LANOferece Suporte à Proteção de Relâmpago/ESDSuporta Energy Efficient Ethernet 802.3azSuporta PXE |
| LAN sem fios | Módulo Intel* 802.11ac WiFi (Pacote Gratuito)Suporta IEEE 802.11a/b/g/n/acSuporta banda dupla (2,4/5 GHz)Suporta conexão sem fio de alta velocidade até 433MbpsSuporta Bluetooth 4.2 + Classe II de alta velocidade |
| E/S do painel posterior | 2 x Portas de Antena1 x Porta PS/2 para mouse/teclado1 x Porta HDMI4 portas USB 3.2 Gen1 (Hub ASMedia ASM1074) (Suporta Proteção ESD)2 x Portas USB 2.0 (Suporta Proteção ESD)1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone |
| Armazena-mento | 4 x Conectores SATA3 6,0 Gb/s, suportaRAID (RAID 0, RAID 1, e RAID 10), NCQ, AHC e Conexão a Quente*1 x soquete Hyper M.2 (M2_1), suporta M Key tipo módulo 2280 M.2 PCI Express até Gen4x4 (64 Gb/s) (com Matisse) ou Gen3 x4 (32 Gb/s)(com Renoir)*** Suporta NVMe SSD como discos de inicialização* Suporta Kit ASRock U.2 |
| Conector | 1 x Suporte porta COM1 x Plataforma SPI TPM1 x LED de alimentação e Cabeçote de Autofalante2 x Cabeçotes de LED RGB* Suporta no total até 12V/3A, Tira de LED de 36W2 x Cabeçotes LED Endereçáveis* Suporte no total de até 5V/3A, Faixa LED de 15W1 x Conector da ventoinha da CPU (4 pinos)* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).3 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)* O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador. |
* CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.
• 1 x Conector alimentação ATX 24-pinos
• 1 x Conector de energia 8-pinos 12V
• 1 x Conector de áudio do painel frontal
- 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)
- 2 x Plataforma USB 3.2 Gen1 (Suporta 4 portas USB 3.2 Gen1) (Suporta Proteção ESD)
| Funções da BIOS | AMI UEFI Legal BIOS com suporte GUISuporta “Plug and Play”ACPI 5.1 compatível com eventos de despertarSuporta jumperfreeSuporte SMBIOS 2.3Multi-ajuste de tensão de CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB |
| Monitor de hardware | Sensor de Temperatura: CPU, Chassis/Ventoinhas da bomba de águaTacômetro da ventoinha: CPU, Chassis/Ventoinhas da bomba de águaVentoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, Chassis/Ventoinhas da bomba de águaControle multi-velocidade da ventoinha: CPU, Chassis/Ventoinhas da bomba de águaMonitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1,8V |
| SO | Microsoft® Windows® 10 64-bit |
| Certificações | FCC, CEPreparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) |
* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com
Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.
1.3 Configuração dos jumpers
A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é “Curto”. Se não for colocada uma tampa de jumper nos pinos, o jumper é “Aberto”.
Short
Open
CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Para apagar e reinicializar os parâmetros do sistema na configuração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.
1.4 Suportes e conectores onboard
Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
Suporte do painel de sistema
Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.
PWRBTN (Botão de alimentação):
Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reinicialização):
Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
PLED (LED de alimentação do sistema):
Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de atividade do disco rígido):
Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.
O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.
LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.º 13)
Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.
Estes quatro conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferênci
Há dois cabeçotes nesta placamãe. Cada suporte USB 2.0 pode suportar duas portas.

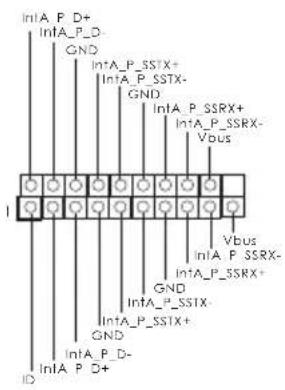

Plataformas USB 3.2 Gen1 (F_USB3_1_2 de 19 pinos) (ver p.1, N.° 8)
(F_USB3_3_4 de 19 pinos)
(ver p.1, N.° 14)
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.° 25)
- O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
- Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L,
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".
Conectores de chassi e ventoinha de bomba de água
(CHA_FAN1/WP de 4 pinos)
(ver p.1, N.° 26)
Esta placa mãe fornece três conectores do chassi de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.
(CHA_FAN2/WP de 4 pinos) (ver p.1, N.° 20) (4-pin CHA_FAN4/WP) (ver p.1, N.° 15)
Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 7)
Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)
Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5. *Aviso: Certifique-se que o cabo de força conectado é para o CPU e não para a placa gráfica. Não ligue o cabo de força PCIe a este conector.

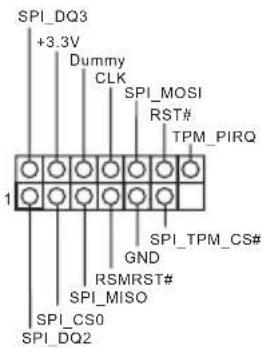

| Plataforma SPI TPM (SPI_TPM_J1 de 13 pinos) (ver p.1, N.° 17) |  | Este conector suporta um sistema com SPI Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma. |
| Cabeçotes de LED RGB (RGB_LED1 de 4 pinos) (ver p.1, N.° 5) |  | Estes dois cabeçotes RGB são usados para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.*Consulte a página 39 para mais instruções sobre estes dois cabeçotes. |
| (RGB_LED2 de 4 pinos) (ver p.1, N.° 23) |  | |
| Cabeçotes LED Endereçáveis (ADDR_LED1 de 3 pinos) (ver p.1, N.° 6) |  | Esses dois cabeçotes LEDEndereçáveis são usados para conectar o cabo de extensão de LED Endereçável que permite que os usuários escolham entre vários efeitos de iluminação de LED.Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.*Consulte a página 40 para obter mais informações sobre esta plataforma. |
| (ADDR_LED2 de 3 pinos) (ver p.1, N.° 24) |  |
