Produkttyp	Motherboard
Marke	ASRock
Modell	B550M/ac
Formfaktor	Micro ATX
Chipsatz	AMD B550
Prozessorsockel	AM4
Kompatible Prozessoren	AMD Ryzen Serie 3000 und 4000 (Matisse, Renoir) – außer Ryzen 5 3400G und 3200G
Unterstützter Arbeitsspeicher	DDR4, 4 DIMM-Steckplätze, max. 128 GB, bis zu 4533+ MHz OC
Erweiterungssteckplätze	2 x PCIe x16 (Gen4/Gen3 je nach CPU), 1 x PCIe 3.0 x1
SATA-Speicher	4 x SATA3 6 Gb/s (RAID 0, 1, 10)
M.2-Speicher	1 x Hyper M.2 (2280, PCIe Gen4 x4 oder Gen3 x4)
Kabelgebundenes Netzwerk	Realtek RTL8111H Gigabit LAN
Drahtloses Netzwerk	Intel Wi-Fi 802.11ac + Bluetooth 4.2
Audio	Realtek ALC1200, 7.1 CH HD, Nahimic
Videoanschlüsse	1 x HDMI 2.1 (4K@60Hz, HDR, HDCP 2.3)
USB-Anschlüsse hinten	4 x USB 3.2 Gen1, 2 x USB 2.0
Interne USB-Anschlüsse	2 x USB 3.2 Gen1-Header (4 Ports), 2 x USB 2.0-Header (4 Ports)
Stromversorgung	ATX 24-Pin + 8-Pin 12V, Digi Power 8 Phasen
Lüftung	1 x CPU-Lüfter 4-Pin, 3 x Gehäuse/Pumpe 4-Pin
BIOS	AMI UEFI mit grafischer Oberfläche
Betriebssystem	Windows 10 64-bit
Zertifizierungen	FCC, CE, ErP/EuP

Häufig gestellte Fragen - B550M/ac ASROCK

Welche Prozessoren sind mit dem ASRock B550M/ac Mainboard kompatibel?

Das Mainboard unterstützt die AMD Ryzen Serie 3000 und 4000 (Matisse und Renoir) auf Sockel AM4. Ausgenommen sind die Ryzen 5 3400G und 3200G.

Wie aktualisiere ich das BIOS des Mainboards?

Laden Sie die neueste BIOS-Version von der ASRock-Website (http://www.asrock.com) herunter. Legen Sie die Datei auf einen USB-Stick formatiert mit FAT32 und verwenden Sie dann das Instant Flash-Tool im UEFI-BIOS.

Welcher RAM wird für dieses Modell empfohlen?

Das Mainboard unterstützt DDR4 im Dual-Channel-Modus, bis zu 128 GB. Konsultieren Sie die Speicherkompatibilitätsliste (QVL) auf der ASRock-Website für geprüfte Module.

Wie konfiguriere ich RAID mit den SATA-Anschlüssen?

Schließen Sie die Festplatten an die SATA3-Anschlüsse an. Aktivieren Sie im BIOS den RAID-Modus. Drücken Sie beim POST Ctrl+R, um das AMD RAID-Dienstprogramm aufzurufen, und erstellen Sie die RAID-Volumes 0, 1 oder 10.

Wo schließe ich die mitgelieferten WLAN-Antennen an?

Schrauben Sie die beiden WLAN-Antennen auf die dafür vorgesehenen Anschlüsse auf der Rückseite des Mainboards in der Nähe der USB- und HDMI-Anschlüsse. Stellen Sie sicher, dass sie fest angezogen sind, um eine optimale Verbindung zu gewährleisten.

Kann ich den Prozessor mit diesem Mainboard übertakten?

Ja, das Mainboard ermöglicht Übertaktung über das BIOS. Allerdings birgt Übertaktung Risiken von Schäden. ASRock übernimmt keine Haftung. Verwenden Sie schrittweise Einstellungen und überprüfen Sie die Stabilität.

Wie schließe ich RGB-LED-Streifen an?

Das Mainboard verfügt über zwei RGB-LED-Header (12V/3A) und zwei adressierbare Header (5V/3A). Schließen Sie Ihre Streifen unter Beachtung der Polarität an und verwenden Sie die Software ASRock Polychrome Sync zur Steuerung.

Kann ich eine M.2 NVMe SSD als Startlaufwerk verwenden?

Ja, das Mainboard unterstützt NVMe-SSDs als Startlaufwerk über den Hyper M.2-Steckplatz. Stellen Sie sicher, dass die SSD das Format 2280 hat und PCIe-kompatibel ist.

Was tun, wenn das Mainboard nicht startet?

Überprüfen Sie die Stromanschlüsse (24-Pin und 8-Pin), die Kabel des Frontpanels und dass der Prozessor korrekt installiert ist. Verwenden Sie den Clear-CMOS-Jumper (CLRCMOS1), um das BIOS zurückzusetzen.

Wie lösche ich die BIOS-Einstellungen (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Setzen Sie eine Jumper-Kappe auf die CLRCMOS1-Pins für 3 Sekunden, und entfernen Sie sie dann. Schließen Sie das Netzkabel wieder an und starten Sie neu.

BEDIENUNGSANLEITUNG B550M/ac ASROCK

Vielen Dank, dass Sie sich für das B550M/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock B550M/ac-Motherboard (Micro-ATX-Formfaktor)
• ASRock B550M/ac-Schnellinstallationsanleitung
• ASRock B550M/ac-Support-CD
• 1 x E/A-Blendenabschirmung
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 2 x ASRock-WiFi-2,4/5-GHz-Antennen (optional)
• 1 x Schraube für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	Micro-ATX-FormfaktorFeststoffkondensator-DesignPlatine mit zwei Unzen Kupfergehalt
Prozessor	Unterstützt AMD AM4 RyzenTM der 3. Generation / AMD RyzenTM-Prozessoren und höher (Prozessoren der 3000er- und 4000er-Serie)*Nicht kompatibel mit AMD RyzenTM 5 3400G und RyzenTM 3 3200GDigi Power design8-Leistungsphasendesign
Chipsatz	AMD B550
Speicher	Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeProzessoren der AMD-Ryzen-Serie (Matisse) unterstützen DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133ECC und non-ECC, ungepufferter Speicher*APUs (Renoir) der AMD-Ryzen-Serie unterstützen DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2666/2400/2133 ECC und non-ECC, ungepufferter Speicher*Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)* Bitte beachten Sie Seite 22 für die maximal unterstützte Frequenz von DDR4-UDIMM.Systemspeicher, max. Kapazität: 128GBUnterstützt Extreme-Memory-Profile- (XMP) Speichermodule15-μ-Goldkontakt in DIMM-Steckplätze

Erweiterungssteckplatz

Prozessoren der AMD-Ryzen-Serie (Matisse)

- 2 x PCI-Express x16-Steckplätze (PCIE1: Gen4x16-Modus; PCIE3: Gen3 x4-Modus)*

APUs (Renoir) der AMD-Ryzen-Serie

- 2 x PCI-Express x16-Steckplätze (PCIE1: Gen3x16-Modus; PCIE3: Gen3 x4-Modus)*

	* Unterstützt NVMe-SSD als Bootplatte1 x PCI-Express 3.0-x1-SteckplatzUnterstützt AMD Quad CrossFireXTM und CrossFireXTM1 x M.2-Sockel (Key E) mit dem mitgelieferten 802.11ac-WLAN-Modul
Grafikkarte	Integrierte Grafikkarte der AMD-RadeonTM-Vega-Serie in APU der Ryzen-Serie**Tatsächliche Unterstützung kann je nach Prozessor variierenDirectX 12, Pixel Shader 5.0Freigabespeicher von standardmäßig 2GB. Max. Freigabespeicher unterstützt bis zu 16GB.Der max. Freigabespeicher von 16GB erfordert die Installation von 32GB Systemspeicher.Unterstützt HDMI 2.1 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60HzUnterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 2.1-Port (konformer HDMI-Monitor erforderlich)Unterstützt HDR (High Dynamic Range) mit HDMI 2.1Unterstützt HDCP 2.3 mit HDMI 2.1-PortUnterstützt 4K-Ultra-HD-(UHD) Wiedergabe mit HDMI 2.1-PortUnterstützt Microsoft PlayReady*
Audio	7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1200-Audiocodec)Erstklassige Blu-ray-AudiounterstützungUnterstützt ÜberspannungsschutzPCB-isolierte AbschirmungIndividuelle PCB-Layer für rechten/linken AudiokanalNahimic Audio
LAN	PCIE-x1-Gigabit-LAN 10/100/1000 Mb/sRealtek RTL8111HUnterstützt Wake-On-LANUnterstützt Schutz gegen Blitzschlag/elektrostatische EntladungUnterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE

Wireless

LAN

• Intel®-802.11ac-WLAN-Modul
  • Unterstützt IEEE 802.11a/b/g/n/ac
• Unterstützt Dualband (2,4/5 GHz)
• Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis 433 Mb/s
• Unterstützt Bluetooth 4.2 + High-Speed, Klasse II

Rückblende,

E/A

• 2 x Antennenanschluss
• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x HDMI-Port
- 4 x USB-3.2-Gen1-Ports (ASMedia-ASM1074-Hub) (unterstützt Schutz vor elektrostatischer Entladung)
- 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

• 4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging
• 1 x Hyper-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2280-M.2-PCI-Express-Modul bis Gen4 x 4 (64 Gb/s) (mit Matisse) oder Gen3 x 4 (32 Gb/s) (mit Renoir)*

* Unterstützt NVMe-SSD als Bootplatte
* Unterstützt ASRock U.2-Kit

Anschluss

• 1 x COM-Anschluss-Stiftleiste
• 1 x SPI-TPM-Stiftleiste
• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste
• 2 x RGB-LED-Stiftleisten

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 2 x Adressierbare-LED-Stiftleiste

* Unterstützen insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen
• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

• 3 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
  * Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2 A (24 W).
  * CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP und CHA_FAN4/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 2 x USB 3.2 Gen1-Stiftleiste (unterstützt 4 USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funktion

• AMI-UEFI-Legal-BIOS mit Unterstützung grafischer Benutzerschnittstellen
• Unterstützt „Plug-and-Play“
  • ACPI 5.1-konforme Aufweckereignisse
• Unterstützt Jumper-frei
  • SMBIOS 2.3-Unterstützung
• CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB Mehrfachspannungsanpassung

Hardware- überwachung

• Temperaturerkennung: CPU-, Gehäuse-/Wasserpumpenlüfter
• Lüftertachometer: CPU-, Gehäuse-/Wasserpumpenlüfter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, Gehäuse-/Wasserpumpenlüfter
• Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-/Wasserpumpenlüfter
• Spannungsüberwachung: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1.8V

Betriebs- system

- Microsoft® Windows® 10, 64 Bit

- FCC, CE

Zertifizierungen

- ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 21)

2-poliger Jumper

Kurzgeschlossen: CMOS löschen Offen: Standard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste

(9-polig, PANEL1)

(siehe S. 1, Nr. 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Ein-/Austaste, Reset-Taste und

Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste.

Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 13)		Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.
Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 9) (SATA3_2: siehe S. 1, Nr. 10) (SATA3_3: siehe S. 1, Nr. 11)(Niedriger) (SATA3_4: siehe S. 1, Nr. 11)(Oberer)		Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungs-geschwindigkeit bis 6,0 Gb/s.
USB 2.0-Stiftleisten (9-polig, USB_3_4) (siehe S. 1, Nr. 18) (9-polig, USB_5_6) (siehe S. 1, Nr. 19)		Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

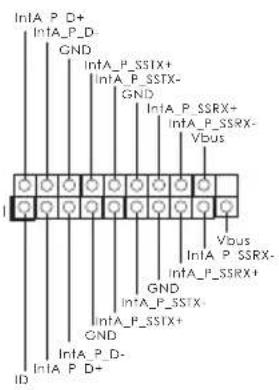

USB 3.2 Gen1-Stiftleisten (19-polig, F_USB3_1_2) (siehe S. 1, Nr. 8)		Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 3.2 Gen1-Stiftleiste kann zwei Ports unterstützen.

(19-polig, F_USB3_3_4)

(siehe S. 1, Nr. 14)

In1A_P_D+ In1A_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus In1A_P_SSRX- GND IntA_P_SSTX- IntA_P_SSTX+ GND In1A_P_D+ In1A_P_D- ID

Audiostiftleiste Frontblende

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 25)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-Wasserpumpen-

Lüfteranschlusse

(siehe S. 1, Nr. 26)

Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 20)
(4-polig, CHA_FAN4/WP)
(siehe S. 1, Nr. 15)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 7)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen Anschluss an.

Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 22)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 GND RRTS#1 TTXD1 DDCD#1

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

SPI-TPM-Stiftleiste (13-polig, SPI_TPM_J1) (siehe S. 1, Nr. 17)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

RGB-LED-Stiftleisten (4-polig, RGB_LED1) (siehe S. 1, Nr. 5)

Diese beiden RGB-Stiftleisten dienen dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

(4-polig, RGB_LED2) (siehe S. 1, Nr. 23)

Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu diesen beiden Stiftleisten finden Sie auf Seite 39.

Adressierbare-LED-Stiftleisten (3-polig, ADDR_LED1) (siehe S. 1, Nr. 6)

Diese beiden Adressierbare-LED-Stiftleisten dienen dem Anschließen eines Adressierbare-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

(3-polig, ADDR_LED2) (siehe S. 1, Nr. 24)

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 40.
