POWXG1045 - Scie PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie d'élagage sans fil
Marque	PowerPlus
Modèle	POWXG1045
Alimentation	Batterie lithium-ion 12 V
Longueur de lame	100 mm
Longueur de coupe du guide-chaîne	90 mm
Pas de chaîne	7,6 mm (0,30")
Jauge d'élagage	1,1 mm (0,043")
Pignon d'entraînement	7 dents
Pression acoustique (LpA)	78 dB(A)
Puissance acoustique (LwA)	86 dB(A)
Niveau de vibrations (aw)	2,6 m/s²
Garantie	36 mois
Batteries fournies	2 batteries
Chargeur fourni	Oui, avec adaptateur secteur
Matériau de coupe	Bois uniquement
Utilisation prévue	Élagage, nettoyage pour particuliers
Protection contre les rebonds	Oui, consignes de sécurité incluses
Lubrification	Manuelle avant utilisation
Température de charge	4 °C à 40 °C
Température de stockage batterie	5 °C à 20 °C
Indicateur de capacité batterie	3 LED (pleine, 60%, faible)
Pièces détachées disponibles	Chaîne, guide-chaîne, batteries

FOIRE AUX QUESTIONS - POWXG1045 PowerPlus

Comment tendre la chaîne de la scie POWXG1045 ?

Retirez la batterie. Tournez le bouton du couvercle de pignon dans le sens antihoraire pour desserrer. Utilisez la molette de réglage de tension pour ajuster : tournez dans le sens horaire pour tendre, antihoraire pour desserrer. La chaîne doit être bien ajustée sans jeu sur le dessous du guide, mais doit pouvoir tourner librement. Serrez ensuite le bouton du couvercle.

Quelle huile utiliser pour lubrifier la chaîne ?

Utilisez une huile spéciale pour chaîne de scie (recommandé : PowerPlus POWOIL003 ou POWOIL006). Ne jamais utiliser d'huile usagée. Avant chaque utilisation, appliquez du lubrifiant entre le guide et la chaîne, puis faites tourner la scie pour répartir l'huile.

Comment charger les batteries du POWXG1045 ?

Branchez l'adaptateur secteur sur une prise, puis connectez le chargeur. Insérez la batterie dans le chargeur en respectant les polarités. Le voyant rouge indique la charge, le voyant vert indique que la batterie est pleine. Laissez refroidir la batterie avant de la recharger.

Quels équipements de protection porter lors de l'utilisation ?

Portez des lunettes de protection, des gants, un casque antibruit, des chaussures de sécurité et des vêtements ajustés. Protégez également vos oreilles car le niveau sonore dépasse 85 dB(A).

Comment démarrer la scie d'élagage ?

Assurez-vous que la batterie est insérée et que la chaîne est correctement tendue. Appuyez d'abord sur le bouton de verrouillage, puis tirez l'interrupteur à gâchette. Relâchez le bouton de verrouillage tout en maintenant la gâchette pour un fonctionnement continu.

Que faire en cas de rebond de la scie ?

Le rebond est un mouvement brusque vers l'arrière. Pour l'éviter, ne laissez pas le nez du guide toucher quoi que ce soit, tenez fermement la scie à deux mains, coupez à haut régime et ne coupez pas au-dessus de l'épaule. Utilisez toujours une chaîne bien affûtée.

Combien de temps dure la garantie du POWXG1045 ?

La garantie est de 36 mois à compter de la date d'achat par le premier utilisateur. Elle couvre les défauts de fabrication mais pas l'usure normale, les batteries, les chargeurs, ni les dommages dus à une mauvaise utilisation.

Puis-je utiliser la scie pour couper du plastique ou du métal ?

Non, cette scie est conçue uniquement pour la coupe du bois. L'utiliser sur d'autres matériaux (plastique, maçonnerie) peut endommager l'outil et causer des accidents.

Comment nettoyer le guide-chaîne ?

Après utilisation, retirez la batterie. Nettoyez la rainure du guide et la chaîne avec une brosse douce et du solvant. Vérifiez l'usure du guide. Remplacez-le si la rainure est endommagée. Lubrifiez ensuite avant la prochaine utilisation.

Quelle est la longueur de coupe maximale ?

La longueur de coupe du guide-chaîne est de 90 mm, avec une lame de 100 mm. Cela permet de couper des branches d'un diamètre jusqu'à environ 90 mm.

MODE D'EMPLOI POWXG1045 PowerPlus

1 UTILISATION PRÉVUE ....3
2 DESCRIPTION (FIG. A) 3
3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE...... 3
4 EXPLICATION DES SYMBOLES....4
5 CONSIGNES DE SÉCURITÉ GÉNÉRALES ....4
5.1 Lieu de travail ....4
5.2 Sécurité des personnes ....4
5.3 Précautions de manipulation et d'utilisation d'outils électriques ....5
5.4 Entretien....5
6 SÉCURITÉ....6
7 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES BATTERIES ET LES CHARGEURS ......6
7.1 Batteries....6
7.2 Chargeurs....7
8 CHARGE ET INSERTION OU RETRAIT DE LA BATTERIE......7
8.1 Indications du chargeur (Fig. B)....7
8.2 Chargement de la batterie (Fig. B & C)....8
8.3 Retrait / insertion de la batterie (Fig. A & C) 8
8.4 Indicateur de capacité de la batterie (Fig. A) 8
9 PRÉCAUTIONS DE SÉCURITÉ CONCERNANT LE REBOND ....8
10 MONTAGE....9
10.1 Assemblage de la chaîne et du guide (Fig. A & D)....9
10.2 Huile de graissage pour la chaîne (Fig. D)....10
11 UTILISATION .... 10
11.1 Avant d'utiliser une scie d'élagage neuve .... 10
12 DÉMARRAGE ET ARRÊT DE LA SCIE D'ÉLAGAGE (FIG. A) .. 10
12.1 Démarrage de la scie d'élagage.... 10
12.2 Arrête de la scie d'élagage.... 11
13 NETTOYAGE ET ENTRETIEN .... 11
13.1 Entretien du guide-chaîne....11
13.2 Affûtage de la chaîne....11

13.3 Entretien de la chaîne....11
14 DONNÉES TECHNIQUES ...... 12
15 BRUIT....12
16 GARANTIE 13
17 ENVIRONNEMENT 13
18 DÉCLARATION DE CONFORMITÉ .... 14

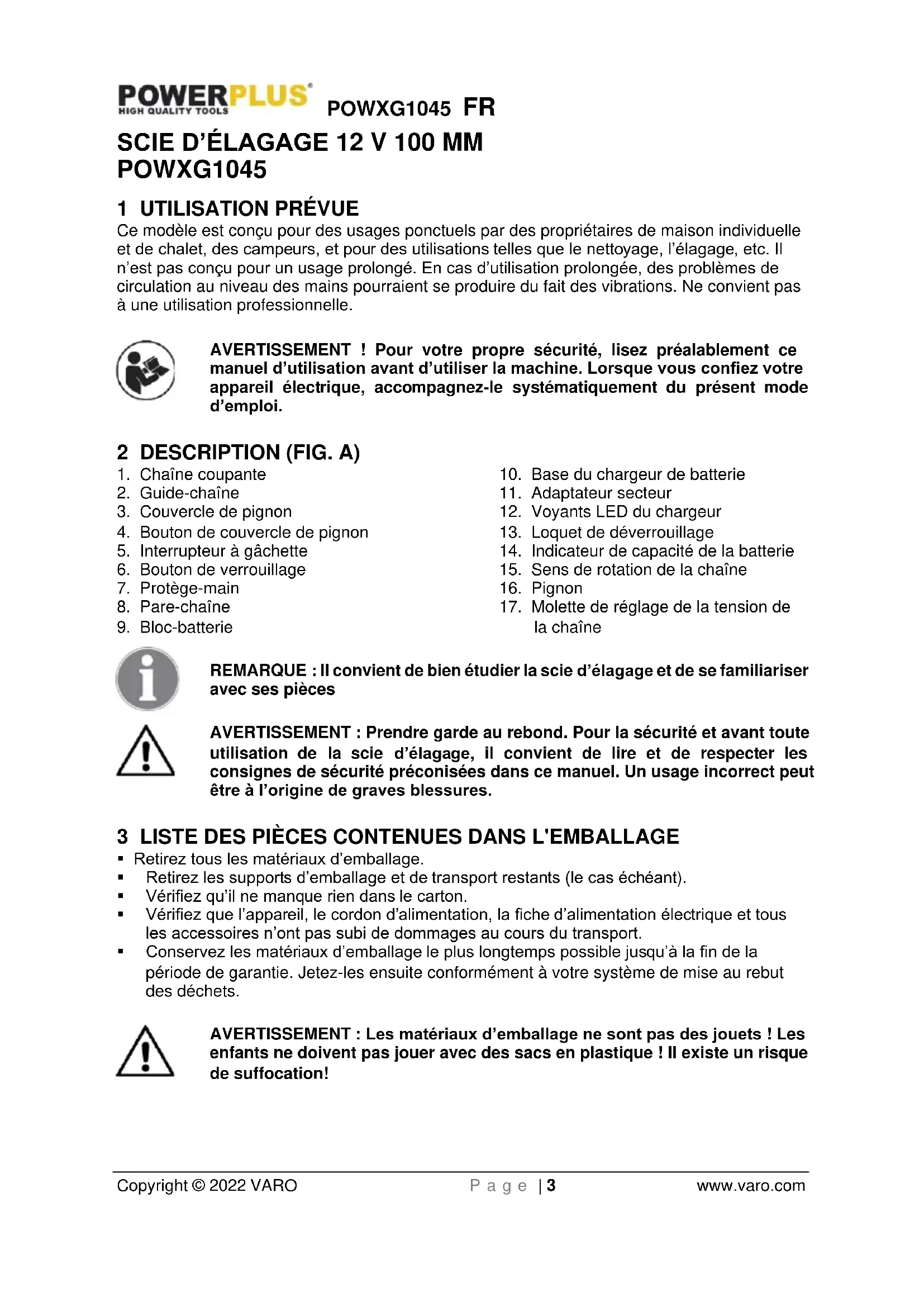

SCIE D'ÉLAGAGE 12 V 100 MM POWXG1045

1 UTILISATION PRÉVUE

Ce modèle est conçu pour des usages ponctuels par des propriétaires de maison individuelle et de chalet, des campeurs, et pour des utilisations telles que le nettoyage, l'élagage, etc. Il n'est pas conçu pour un usage prolongé. En cas d'utilisation prolongée, des problèmes de circulation au niveau des mains pourraient se produire du fait des vibrations. Ne convient pas à une utilisation professionnelle.

AVERTISSEMENT ! Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine. Lorsque vous confiez votre appareil électrique, accompagnez-le systématiquement du présent mode d'emploi.

2 DESCRIPTION (FIG. A)

1. Chaîne coupante
2. Guide-chaîne
3. Couvercle de pignon
4. Bouton de couvercle de pignon
5. Interrupteur à gâchette
6. Bouton de verrouillage
7. Protège-main
8. Pare-chaîne
9. Bloc-batterie
10. Base du chargeur de batterie
11. Adaptateur secteur
12. Voyants LED du chargeur
13. Loquet de déverrouillage
14. Indicateur de capacité de la batterie
15. Sens de rotation de la chaîne
16. Pignon
17. Molette de réglage de la tension de la chaîne

REMARQUE : Il convient de bien étudier la scie d'élagage et de se familiariser avec ses pièces

AVERTISSEMENT : Prendre garde au rebond. Pour la sécurité et avant toute utilisation de la scie d'élagage, il convient de lire et de respecter les consignes de sécurité préconisées dans ce manuel. Un usage incorrect peut être à l'origine de graves blessures.

3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE

■ Retirez tous les matériaux d'emballage.
- Retirez les supports d'emballage et de transport restants (le cas échéant).
■ Vérifiez qu'il ne manque rien dans le carton.
- Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
- Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation!

POWXG1045 FR

1 x scie d'élagage
1 x adaptateur secteur
2 x batteries
1 x base de chargeur de batterie
1 x chaîne

1 x guide-chaîne
1 x couvercle de protection
1 x manuel
1 x flacon d'huile vide

En cas de pièces manquantes ou endommagées, contactez votre revendeur.

4 EXPLICATION DES SYMBOLES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine:

	Le port des protections auditives est recommandé.		Le port d'une protection oculaire est recommandé.
	Portez toujours des gants de protection.		Lisez le manuel avant utilisation.
	Risque de lésion corporelle ou de dégâts matériels.		CE Conformément aux normes Européennes d'application en matière de sécurité.
	N'exposez pas le chargeur et la batterie à l'eau.		N'incinérez pas la batterie ou le chargeur.
	Température ambiante 40 °C max. (uniquement pour la batterie).		Utilisez la batterie et le chargeur uniquement dans des pièces fermées.

5 CONSIGNES DE SÉCURITÉ GÉNÉRALES

Attention, toutes les instructions et mises en garde doivent être consultées ! Un non-respect des instructions et mises en garde suivantes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez toutes les instructions et mises en garde pour une consultation ultérieure. La notion d'outil électrique utilisée ci-après fait référence à un outil électrique connecté au réseau électrique (avec câble secteur) ou à un outil électrique alimenté par batterie (sans fil).

5.1 Lieu de travail

• Maintenez la propreté et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.
• N'utilisez pas les outils électriques dans un environnement présentant un risque d'explosion et contenant des liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
• Maintenez les enfants et les tierces personnes à l'écart lorsque vous utilisez l'outil électrique. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.

5.2 Sécurité des personnes

POWXG1045 FR

• Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution. N'utilisez pas un outil électrique lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils électriques peut engendrer des blessures graves.
• Portez un équipement de protection individuelle ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuelle tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections acoustiques, selon l'usage de l'outil électrique, réduit le risque des blessures.
• Évitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position éteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l'outil électrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.
• Retirez les outils de réglage ou les clés de serrage avant de mettre l'outil électrique en marche. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoquer des blessures.
• Ne vous penchez pas trop. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler l'outil électrique dans les situations inattendues.
• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles.
  Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inhérents à la poussière.

5.3 Précautions de manipulation et d'utilisation d'outils électriques

• Ne surchargez pas l'outil électrique. Utilisez l'outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné.
• N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique ne pouvant plus être allumé ou éteint est dangereux et doit être réparé.
• Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplacer des accessoires ou de ranger l'outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.
• Conservez les outils électriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces instructions utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.
• Entretenez l'appareil avec soin. Contrôlez qu'aucune pièce mobile de l'appareil n'est décentrée ou grippée, qu'aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils électriques.
• Maintenez la propreté et l'affûtage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affûtées, se bloquent moins souvent et sont plus faciles à diriger.
• Utilisez l'outil électrique, les accessoires, les outils rapportés ou autres en respectant ces instructions et de la manière prescrite pour le type d'outil électrique concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils électriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

5.4 Entretien

- Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d'origine uniquement, de manière à préserver la sécurité de l'appareil.

6 SÉCURITÉ

• N'utilisez pas une scie d'élagage en cas de fatigue, sous l'emprise de la drogue, de l'alcool ou de médicaments.
• Portez des chaussures de sécurité, des vêtements ajustés, des gants, et des lunettes de protection ainsi que des dispositifs de protection de la tête et des oreilles.
• Éloignez toute personne lors du démarrage ou de l'utilisation de la scie d'élagage. Tenir les passants et les animaux hors de la zone de travail.
• Ne commencez pas la coupe avant d'avoir dégagé la zone de travail, si le sol est glissant ou s'il n'y a pas de voie d'évacuation pour la chute de l'arbre.

- Tenez-vous à distance de la chaîne lorsque le moteur tourne.

- Assurez-vous que la chaîne ne touche rien avant de démarrer le moteur.

- N'utilisez pas de scie d'élagage endommagée, mal ajustée ou montée de manière incomplète et incorrecte. Vérifiez que la chaîne s'immobilise lorsque la gâchette de commande d'accélérateur est relâchée.

- Faites extrêmement attention en coupant des petites broussailles et des jeunes pousses, car ces matériaux fins peuvent se prendre dans la chaîne et être projetés dans votre direction ou vous faire trébucher.

- Lors de la coupe d'une branche sous tension, tenez-vous prêt à reculer afin de ne pas être heurté lorsque la tension se relâchera dans les fibres de bois.

- Gardez les mains sèches, propres, sans huile.

- N'utilisez la scie d'élagage que dans des zones bien ventilées.

- N'utilisez pas la scie d'élagage si vous n'êtes pas rompu à cet exercice.

- Toute autre réparation de la scie d'élagage ne figurant pas dans les instructions de sécurité et d'entretien du manuel utilisateur, doit être réalisée par une personne qualifiée.

■ Lors du transport de la scie d'élagage, utilisez le fourreau de guide approprié.

- N'utilisez pas la scie d'élagage près ou autour de liquides inflammables ou de gaz, que ce soit en extérieur ou en intérieur. Une explosion et/ou un incendie pourraient se produire.

- Utilisez l'outil pour la coupe de bois uniquement. N'utilisez pas la scie d'élagage à des fins pour lesquelles elle n'a pas été conçue. Par exemple pour couper du plastique, de la maconnerie ou d'autres matériaux.

- L'utilisateur débutant doit se conformer aux instructions d'utilisation d'une scie d'élagage ainsi qu'à celles de l'équipement de protection nécessaire dispensées par un utilisateur expérimenté.

- Faites attention aux poussières nuisibles, aux émanations (telles que la sciure ou les émanations d'huile provenant de la lubrification de la chaîne) et protégez-vous de façon appropriée.

- Portez des gants et maintenez la main au chaud. Un usage prolongé de la scie d'élagage expose l'utilisateur à des vibrations pouvant générer le syndrome du doigt mort. Si l'un de ces symptômes apparaît, contactez immédiatement un médecin.

- Seuls la chaîne et le guide-chaîne peuvent être remplacés par l'utilisateur lui-même. Veillez à toujours les remplacer par du matériel approprié tel que précisé dans les spécifications du manuel.

7 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES BATTERIES ET LES CHARGEURS

Utilisez uniquement des batteries et des chargeurs adaptés à cette machine.

7.1 Batteries

■ N'essayez en aucun cas d'ouvrir une batterie.
- Ne rangez pas une batterie dans un endroit où la température dépasse 40 °C.
- Chargez la batterie uniquement à une température ambiante comprise entre 4 °C et 40 °C.

POWXG1045 FR

- Entreposez vos batteries dans un endroit frais (5 °C-20 °C) et sec. N'entreposez jamais les batteries si elles sont déchargées.

- Il est préférable de décharger et recharger régulièrement les batteries au Li-ion (au moins 4 fois par an). La charge idéale pour un entreposage à long terme de votre batterie au Li-ion est d'environ 40 % de sa capacité.

- Lors de la mise au rebut de la batterie, suivez les instructions fournies à la section « Protection de l'environnement ».

- Ne provoquez pas de court-circuit. En cas de connexion directe entre les bornes positive (+) et négative (-) ou de contact accidentel avec des objets métalliques, la batterie est court-circuitée et un courant intense la traverse, générant une chaleur susceptible de provoquer une rupture du carter ou un incendie.

- Ne chauffez pas la batterie. Si la batterie chauffe à une température supérieure à 100 °C, les séparateurs de scellement et d'isolation et les autres composants polymères risquent d'être endommagés, ce qui entraînerait une fuite d'électrolyte et/ou un court-circuit interne générant une chaleur susceptible de provoquer une rupture ou un incendie. En outre, ne jetez pas la batterie au feu, cela risquerait d'entraîner une explosion et/ou une flamme intense.

- Dans certaines conditions extrêmes, une fuite de batterie peut se produire. Si vous remarquez du liquide sur la batterie, procédez comme suit :

- Essuyez soigneusement le liquide à l'aide d'un chiffon. Évitez tout contact cutané.

- En cas de contact oculaire, suivez les instructions ci-dessous :

√ Rincez immédiatement à l'eau. Neutralisez à l'aide d'un acide doux comme du jus de citron ou du vinaigre.

En cas de contact oculaire, rincez abondamment à l'eau propre pendant au moins 10 minutes. Consultez un médecin.

Risque d'incendie ! Évitez de court-circuiter les contacts d'une batterie détachée. N'incinérez pas la batterie.

7.2 Chargeurs

■ Ne tentez jamais de charger des batteries non rechargeables.
■ Remplacez immédiatement tout cordon d'alimentation défectueux.
■ N'exposez pas le chargeur à l'eau.
■ N'ouvrez pas le chargeur.
■ Ne sondez pas le chargeur.
- Le chargeur est destiné à un usage en intérieur uniquement.

8 CHARGE ET INSERTION OU RETRAIT DE LA BATTERIE

8.1 Indications du chargeur (Fig. B)

Voyants LED du chargeur (11) :

■ Rouge fixe : en charge.

■ Vert fixe : chargé.

Remarque : si la batterie ne s'insère pas correctement, débranchez-la et vérifiez qu'il s'agit d'un modèle adapté à ce type de chargeur, conformément au tableau des spécifications. Ne chargez pas un autre bloc-batterie ou toute batterie qui ne s'insère pas en toute sécurité dans le chargeur.

■ Surveillez régulièrement le chargeur et le bloc-batterie pendant le processus de charge.
- Après la charge, débranchez le chargeur de la prise et retirez la batterie.
■ Laissez la batterie refroidir complètement avant de l'utiliser.
- Rangez le chargeur et le bloc-batterie en intérieur, hors de portée des enfants.

REMARQUE : Si la batterie est chaude après une utilisation prolongée dans l'outil, laissez-la refroidir à température ambiante avant de la recharger. Cela permet de prolonger la durée de vie des batteries.

AVERTISSEMENT : Avant tout réglage, vérifiez que l'outil est hors tension ou retirez le bloc-batterie.

8.2 Chargement de la batterie (Fig. B & C)

• Branchez l'adaptateur secteur (11) sur une prise de courant.
• Placez le chargeur (10) sur une surface plane et connectez-le à l'adaptateur secteur.
• Lorsque vous insérez le bloc-batterie (9) dans le chargeur, vous devez vous assurer que le pôle négatif (A) correspond au pôle négatif (A) du chargeur (10). Le bloc-batterie ne rentrera pas dans le chargeur si ce n'est pas le cas.
• Poussez la batterie dans le chargeur, le voyant LED rouge (12) s'allumera.
• La LED verte (12) s'allumera lorsque la batterie sera complètement chargée.
• Il suffit de retirer la batterie du chargeur.

8.3 Retrait / insertion de la batterie (Fig. A & C)

■ Tenez l'outil d'une main et la batterie (9) de l'autre.
- Enfoncez la batterie, elle ne rentrera pas dans le chargeur si elle n'est pas dans la bonne position.
- Retrait : appuyez sur les loquets de déverrouillage (13) de la batterie et retirez le bloc-batterie en même temps.

8.4 Indicateur de capacité de la batterie (Fig. A)

Des indicateurs de capacité (14) se trouvent juste sous l'interrupteur à gâchette (5), et vous pouvez vérifier le niveau de charge de la batterie en appuyant sur l'interrupteur à gâchette (5). Avant d'utiliser l'appareil, appuyez sur l'interrupteur à gâchette pour vérifier si la batterie est suffisamment chargée pour fonctionner correctement.

Trois LED (14) indiquent le niveau de capacité de la batterie :

• 3 LED allumées : batterie entièrement chargée.
• 2 LED allumées : batterie chargée à 60 %.
  ■ 1 LED allumée : batterie presque déchargée.

9 PRÉCAUTIONS DE SÉCURITÉ CONCERNANT LE REBOND

Le REBOND peut se produire lorsque le NEZ ou la POINTE du guidechaîne touche un objet, ou lorsque le bois se referme et pince la chaîne.

Un contact avec la pointe peut générer une réaction de rebond rapide comme l'éclair, heurtant le guide-chaîne en direction de l'utilisateur.

Un PINCEMENT de la chaîne le long de la BASE du guide-chaîne peut ENTRAÎNER la scie d'élagage à distance de l'opérateur.

Un PINCEMENT de la chaîne le long du HAUT du guide-chaîne peut POUSSER le guide-chaîne rapidement en direction de l'opérateur.

Toutes ces réactions risquent d'entraîner la perte de contrôle de la machine et engendrer de graves dommages corporels.

• Une connaissance basique du phénomène de rebond peut permettre de réduire voire d'éliminer cet élément de surprise. Les effets de surprise contribuent à provoquer des accidents.
• Tenez fermement la scie d'élagage lorsque le moteur tourne. Tenez fermement la machine avec les pouces et les doigts encerclant la poignée, ce qui permettra de réduire le rebond et de garder le contrôle de la scie d'élagage. Ne la laissez pas partir.

POWXG1045 FR

• Veillez à ce que la zone de travail soit dégagée. Ne laissez pas le nez du guide-chaîne entrer en contact avec un tronc, une branche ou tout autre obstacle pouvant être heurté lors de l'utilisation de la scie d'élagage.
• Coupez à de hauts régimes moteurs.
• Ne vous penchez pas ou ne coupez pas au-dessus du niveau de l'épaule.
  ■ Suivez les instructions du fabricant pour l'entretien et l'affûtage de la chaîne.
• N'utilisez que des guides et chaînes de remplacement spécifiés par le fabricant ou des équivalents.

REMARQUE : Un faible rebond de chaîne indique que la chaîne satisfait aux critères de rebond.

AVERTISSEMENT : Le rebond peut générer de dangereuses pertes de contrôle de la machine et provoquer des blessures fatales à l'utilisateur ou aux personnes se trouvant à proximité. Restez toujours vigilant. Le rebond de rotation et le rebond de pincement représentent les deux dangers majeurs et la cause principale de la plupart des accidents.

10 MONTAGE

Portez toujours des gants lorsque vous manipulez le guide et la chaîne ; ces composants sont tranchants et peuvent contenir des ébarbures.

Ne touchez ou ne réglez jamais la chaîne lorsque le moteur tourne. La chaîne coupante est très tranchante ; portez toujours des gants de protection lorsque vous effectuez toute opération d'entretien sur la chaîne, pour éviter toute lacération grave possible.

10.1 Assemblage de la chaîne et du guide (Fig. A & D)

• Retirez la batterie de la scie d'élagage.
• Tournez le bouton du couvercle de pignon (4) dans le sens antihoraire et retirez le bouton et le couvercle (3).
• Placez la chaîne coupante neuve sous forme de boucle et serrez tous les maillons. Les maillons-gouges doivent être orientés dans le sens de rotation de la chaîne (15) indiqué au-dessus du pignon (16). S'ils sont orientés dans le sens inverse, retournez la boucle.
• Placez les maillons d'entraînement de la chaîne dans la rainure du guide, comme illustré.
• Placez la chaîne de sorte qu'il existe une boucle à l'arrière du guide.
• Maintenez la chaîne en place sur le guide et placez la boucle autour du pignon (16).
• Laissez le guide affleurer contre la surface de montage de sorte que les ergots du guide se trouvent dans la fente longue du guide.

REMARQUE : Lors du placement du guide sur les ergots de guide, vérifiez que la tige de réglage se trouve dans le trou de tige de tension de la chaîne.

• Replacez le couvercle de pignon (3).
• Replacez le bouton du couvercle de pignon (4). Tournez le pommeau dans le sens horaire pour serrer le couvercle du pignon. Le guide doit toujours être libre de se déplacer pour le réglage de la tension.
• Supprimez tout relâchement de la chaîne en tournant la molette de réglage de la tension de la chaîne (17) dans le sens horaire jusqu'à ce que la chaîne repose confortablement contre le guide avec les maillons d'entraînement dans la rainure du guide.
• Soulevez l'extrémité du guide-chaîne vers le haut pour vérifier le relâchement.

POWXG1045 FR

• Relâchez l'extrémité du guide-chaîne et tournez la molette de réglage de la tension de la chaîne (17) d'1/2 tour vers le bas. Répétez cette opération jusqu'à ce qu'il n'existe plus de relâchement.
• Maintenez l'extrémité du guide-chaîne vers le haut et serrez le bouton du couvercle de pignon. La chaîne est correctement tendue lorsqu'il n'existe aucun relâchement sur le dessous du guide-chaîne, que la chaîne est serrée, mais qu'elle peut tourner à la main sans se bloquer.

REMARQUE : Si la chaîne est trop serrée, elle ne tournera pas. Desserrez légèrement le bouton de verrouillage du couvercle de pignon et tournez la molette de réglage de la tension de la chaîne d'1/4 de tour vers le haut. Soulevez l'extrémité du guide-chaîne vers le haut et resserrez la molette de réglage de la tension de la chaîne. Assurez-vous que la chaîne tourne sans se bloquer.

10.2 Huile de graissage pour la chaîne (Fig. D)

• Avant de mettre en marche votre nouvelle scie d'élagage, la chaîne doit être lubrifiée manuellement. (Disponible dans notre gamme de produit : POWOIL003 – 1 L et POWOIL006 – 5 L.)

• Elle permet à la scie d'élagage de fonctionner à des températures ambiantes descendant jusqu'à -15 °C.
  N'utilisez jamais de l'huile usagée pour lubrifier la chaîne.

• Éteignez la scie d'élagage et retirez la batterie.

• Placez la scie d'élagage sur une surface plane.
• Nettovez le guide-chaîne et la chaîne avec une brosse douce et du solvant.
• Appliquez du lubrifiant dans la zone (a) entre le guide-chaîne et la chaîne (Fig. D).
• Replacez la batterie et faites fonctionner la scie d'élagage jusqu'à ce que le lubrifiant soit uniformément réparti sur la chaîne.

11 UTILISATION

11.1 Avant d'utiliser une scie d'élagage neuve

■ Veuillez lire attentivement le présent manuel.
- Chargez entièrement la batterie avant de l’utiliser pour la première fois. Reportez-vous aux instructions sous l’en-tête « Chargement de la batterie ».
- Vérifiez que l'équipement de coupe est correctement fixé et réglé. Reportez-vous aux instructions sous l'en-tête « Montage ».
- N'utilisez pas la scie d'élagage tant que suffisamment d'huile pour chaîne n'a pas atteint la chaîne. Reportez-vous aux instructions sous l'en-tête « Lubrification de l'équipement de coupe ».
- Une exposition prolongée au bruit peut entraîner une perte auditive permanente. C'est pourquoi vous devez toujours utiliser une protection auditive homologuée.

12 DÉMARRAGE ET ARRÊT DE LA SCIE D'ÉLAGAGE (FIG. A)

AVERTISSEMENT : Maintenez le corps à gauche de la ligne de la chaîne. Ne chevauchez jamais la scie ou la chaîne, et ne vous penchez jamais au-delà de la ligne de la chaîne.

12.1 Démarrage de la scie d'élagage

• Assurez-vous que la tension de la chaîne est réglée comme souhaité. Reportez-vous à « Réglage de la tension de la chaîne » dans la section « Entretien » de ce manuel.
• Assurez-vous que le boulon de verrouillage du couvercle de pignon (4) est serré contre le couvercle de la chaîne.

POWXG1045 FR

- Assurez-vous qu'aucun objet ni obstruction ne se trouve dans l'environnement immédiat, risquant d'entrer en contact avec le guide et la chaîne. Placez la batterie (9) dans la scie d'élagage.

■ Appuyez sur le bouton de verrouillage (6) et tirez sur l'interrupteur à gâchette (5).

- Maintenez l'interrupteur à gâchette (5) enfoncé, relâchez le bouton de verrouillage (6) et continuez à enfoncer l'interrupteur à gâchette pour un fonctionnement continu.

12.2 Arrête de la scie d'élagage

REMARQUE : Il est normal que la chaîne s'arrête sans décélération une fois que l'interrupteur à gâchette est relâché.

- Relâchez l'interrupteur à gâchette (5) pour arrêter la scie d'élagage.

- Dès le relâchement de l'interrupteur à gâchette (5), le bouton de verrouillage (6) est automatiquement réinitialisé en position de verrouillage.

13 NETTOYAGE ET ENTRETIEN

13.1 Entretien du guide-chaîne

La plupart des problèmes de guide-chaîne peuvent simplement être évités par un entretien correct de la chaîne. Une lubrification insuffisante du guide-chaîne et une utilisation de la scie d'élagage avec une chaîne trop serrée entraîneront une usure rapide. Nous recommandons de suivre les procédures d'entretien du guide-chaîne afin d'en réduire l'usure.

• Nettoyez soigneusement le guide-chaîne et la rainure du guide avec une brosse et du solvant
• Remplacez le guide-chaîne si la rainure du guide est endommagée ou usée et si la chaîne coupante a trop d'espace sur le côté.
• Serrez toutes les vis accessibles, si nécessaire.

AVERTISSEMENT: Portez toujours des gants de protection pendant les opérations d'entretien. N'effectuez aucun entretien si le moteur est chaud.

13.2 Affûtage de la chaîne

Pour les utilisateurs inexpérimentés, nous recommandons de faire affûter la scie d'élagage par un professionnel dans le centre d'entretien le plus proche.

AVERTISSEMENT : Un bon ajustement de la profondeur des maillonsgouges est aussi important que l'affûtage de la chaîne.

AVERTISSEMENT : Ne montez jamais une chaîne neuve sur un pignon ou une bague à alignement automatique usé(e).

13.3 Entretien de la chaîne

Tension de la chaîne (voir aussi le paragraphe 10.1) :

Une chaîne lâche peut se détacher du guide et entraîner des blessures graves voire mortelles.

Retirez toujours la batterie avant toute opération de montage, d'entretien et/ou de vérification de l'outil.

POWXG1045 FR

• Plus une chaîne est utilisée, plus elle s'allonge. Il est, par conséquent, important de régler régulièrement la chaîne pour la tendre.
• Vérifiez la tension de la chaîne à chaque fois que vous lubrifiez la chaîne. REMARQUE ! Une chaîne neuve a une période de rodage pendant laquelle la tension doit être vérifiée plus souvent. Tendez la chaîne le plus possible, tout en permettant l'ajustement libre à la main.
• Relâchez le bouton de verrouillage du couvercle du pignon jusqu'à ce qu'il s'ouvre.
• Tournez le bouton dans le sens inverse des aiguilles d'une montre pour desserrer le couvercle du pignon d'entraînement.
• Retirez tout jeu de la chaîne en tournant la molette de réglage de la tension de la chaîne vers le bas jusqu'à ce que la chaîne soit bien ajustée contre le guide, avec les goujons d'entraînement dans la rainure du guide.
• Tournez la molette vers le haut, pour diminuer la tension sur la chaîne au besoin.
• Serrez le couvercle du pignon en tournant le bouton dans le sens inverse des aiguilles d'une montre.

AVERTISSEMENT : Ne changez jamais plus de 3 maillons sur une chaîne au risque d'endommager le pignon.

Lubrification de la chaîne (voir aussi le paragraphe 10.2) :

• Une bonne lubrification de la chaîne et du guide pendant l'utilisation est essentielle afin de réduire le frottement avec le guide-chaîne.
• Le guide et la chaîne ne doivent jamais fonctionner sans huile. Un fonctionnement sans huile ou avec peu d'huile réduira l'efficacité de coupe, la durée de vie de la machine, facilitera le grippage de la chaîne et usera le guide de façon prématurée en raison de la surchauffe. Le manque d'huile se manifeste par de la fumée et une décoloration du guide.

14 DONNÉES TECHNIQUES

Modèle	POWXG1045
Alimentation	12 V
Longueur de lame	100 mm
Longueur de coupe du guide-chaîne	90 mm
Pas de chaîne	7,6 mm (0,30")
Jauge d'élagage	1,1 mm (0,043")
Pignon d'entraînement	7 dents

15 BRUIT

Valeurs du bruit mesuré conformément à la norme correspondante. (K=3)

Pression acoustique LpA	78 dB(A)
Puissance acoustique LwA	86 dB(A)

ATTENTION ! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouïe.

aw (Vibrations)

2,6 m/s²

K = 1,5 ~m / s^2

16 GARANTIE

- Ce produit est garanti pour une période de 36 mois effective à compter de la date d'achat par le premier utilisateur.

- Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n'inclut pas : les batteries, les chargeurs, les défauts dus à l'usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.

- Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.

- Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation inappropriée de l'outil.

- Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils Powerplus.

- Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.

- Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.

- De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge.

- Tout dommage résultant d'une pénétration de fluide, d'une pénétration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.

- L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.

- Les appareils ou pièces remplacé(e)s sous garantie sont par conséquent la propriété de Varo NV.

- Nous nous réservons le droit de rejeter toute réclamation dans les cas où l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)

- Votre recu d'achat doit être conservé comme preuve de la date d'achat.

- Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propreté acceptable (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.

- Votre outil doit être chargé au moins 1 fois par mois afin de garantir un fonctionnement optimal de cet outil.

17 ENVIRONNEMENT

Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrassez pas avec les ordures ménagères, mais destinez-la à un traitement respectueux de l'environnement.

Les déchets électriques ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des installations adéquates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) :

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annexe V LwA

Mesuré

86 dB(A)

Garanti

90 dB(A)

Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) :

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Détenteur de la Documentation technique : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Le soussigné agit au nom du PDG de l'entreprise,

Mertens Ludo

Ludo Mertens

Directeur de la Certification
