Тип продукт	Безжичен трион за подрязване
Марка	PowerPlus
Модел	POWXG1045
Захранване	Литиево-йонна батерия 12 V
Дължина на острието	100 мм
Дължина на рязане на шината	90 мм
Стъпка на веригата	7,6 mm (0,30")
Дебелина на водещата шина	1,1 mm (0,043")
Задвижващо зъбно колело	7 зъба
Ниво на звуково налягане (LpA)	78 dB(A)
Ниво на звукова мощност (LwA)	86 dB(A)
Ниво на вибрации (aw)	2,6 m/s²
Гаранция	36 месеца
Включени батерии	2 батерии
Включено зарядно	Да, с мрежов адаптер
Материал за рязане	Само дърво
Предназначение	Подрязване, почистване за домашна употреба
Защита от откат	Да, включени инструкции за безопасност
Смазване	Ръчно преди употреба
Температура на зареждане	4 °C до 40 °C
Температура на съхранение на батерията	5 °C до 20 °C
Индикатор за капацитет на батерията	3 LED (пълна, 60%, ниска)
Налични резервни части	Верига, шина, батерии

Често задавани въпроси - POWXG1045 PowerPlus

Как да опъна веригата на триона POWXG1045?

Извадете батерията. Завъртете копчето на капака на зъбното колело обратно на часовниковата стрелка, за да го разхлабите. Използвайте колелото за регулиране на напрежението, за да настроите: завъртете по часовниковата стрелка, за да опънете, обратно на часовниковата стрелка, за да разхлабите. Веригата трябва да е добре опъната без хлабина от долната страна на шината, но трябва да може да се върти свободно. След това затегнете копчето на капака.

Какво масло да използвам за смазване на веригата?

Използвайте специално масло за верига на трион (препоръчва се: PowerPlus POWOIL003 или POWOIL006). Никога не използвайте отработено масло. Преди всяка употреба нанесете смазка между шината и веригата, след което пуснете триона, за да разпределите маслото.

Как да заредя батериите на POWXG1045?

Свържете мрежовия адаптер към контакт, след това свържете зарядното. Поставете батерията в зарядното, като спазвате полярността. Червеният индикатор показва зареждане, зеленият индикатор показва, че батерията е напълно заредена. Оставете батерията да се охлади, преди да я заредите отново.

Какви предпазни средства да нося при употреба?

Носете предпазни очила, ръкавици, шумозаглушителни слушалки, предпазни обувки и прилепнали дрехи. Също така защитете ушите си, тъй като нивото на шум надвишава 85 dB(A).

Как да стартирам триона за подрязване?

Уверете се, че батерията е поставена и веригата е правилно опъната. Първо натиснете бутона за блокиране, след това издърпайте спусъка. Отпуснете бутона за блокиране, като държите спусъка за непрекъсната работа.

Какво да правя при откат на триона?

Откатът е рязко движение назад. За да го избегнете, не позволявайте върхът на шината да докосва нищо, дръжте здраво триона с две ръце, режете на високи обороти и не режете над нивото на рамото. Винаги използвайте добре заточена верига.

Колко дълго е гаранцията на POWXG1045?

Гаранцията е 36 месеца от датата на покупка от първия потребител. Тя покрива производствени дефекти, но не покрива нормалното износване, батериите, зарядните устройства, нито щети, причинени от неправилна употреба.

Мога ли да използвам триона за рязане на пластмаса или метал?

Не, този трион е предназначен само за рязане на дърво. Използването му върху други материали (пластмаса, зидария) може да повреди инструмента и да причини злополуки.

Как да почистя шината?

След употреба извадете батерията. Почистете канала на шината и веригата с мека четка и разтворител. Проверете износването на шината. Сменете я, ако каналът е повреден. След това смажете преди следващата употреба.

Каква е максималната дължина на рязане?

Дължината на рязане на шината е 90 мм, с острие от 100 мм. Това позволява рязане на клони с диаметър до около 90 мм.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWXG1045 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА....3
2 ОПИСАНИЕ (ФИГ. А) 3
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....3
4 СИМВОЛИ .... 4
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МОЩНИ ИНСТРУМЕНТИ .... 4
5.1 Работна зона 4
5.2 Лична безопасност....4
5.3 Използване и грижи за електроинструмента ....5
5.4 Сервизно обслужване....5
6 ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ 6
7 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА .....7
7.1 Бамерuu....7
7.2 Зарядни устройства....7
8 ЗАРЕЖДАНЕ, ПОСТАВЯНЕ И СВАЛЯНЕ НА АКУМУЛАТОРНАТА БАТЕРИЯ......8
8.1 Индикации на зарядното устройство (фиг. В) 8
8.2 Зареждане на батерията (Фиг. В и С)......8
8.3 Поставяне / сваляне на акумулаторната батерия (фиг. А и С)......8
8.4 Индикатор на заряда на акумулаторната батерия (фиг. А)....9
9 ПРЕДПАЗНИ МЕРКИ СРЕЩУ ОТКАТА....9
10 МОНТАЖ 10
10.1 За да сглобите веригата и шината (фиг. А и Д)....10
10.2 Смазване на веригата (фиг. D)....11
11 ФУНКЦИОНИРАНЕ....11
11.1 Преди да използвате нова резачка за клони....11
12 СТАРТИРАНЕ И СПИРАНЕ НА РЕЗАЧКАТА ЗА КЛОНИ (ФИГ. A) 11
12.1 Стартиране на резачката за клони....11
12.2 Спиране на резачката за клони 11
13 ПОЧИСТВАНЕ И ПОДДРЪЖКА ..... 12

13.1 Поддръжка на направляващата шина....12
13.2 Наточване на веригата.... 12
13.3 Поддържане на веригата....12
14 ТЕХНИЧЕСКИ ДАННИ .... 13
15 ШУМ....13
16 ГАРАНЦИЯ....14
17 ОКОЛНА СРЕДА....14
18 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ..... 15

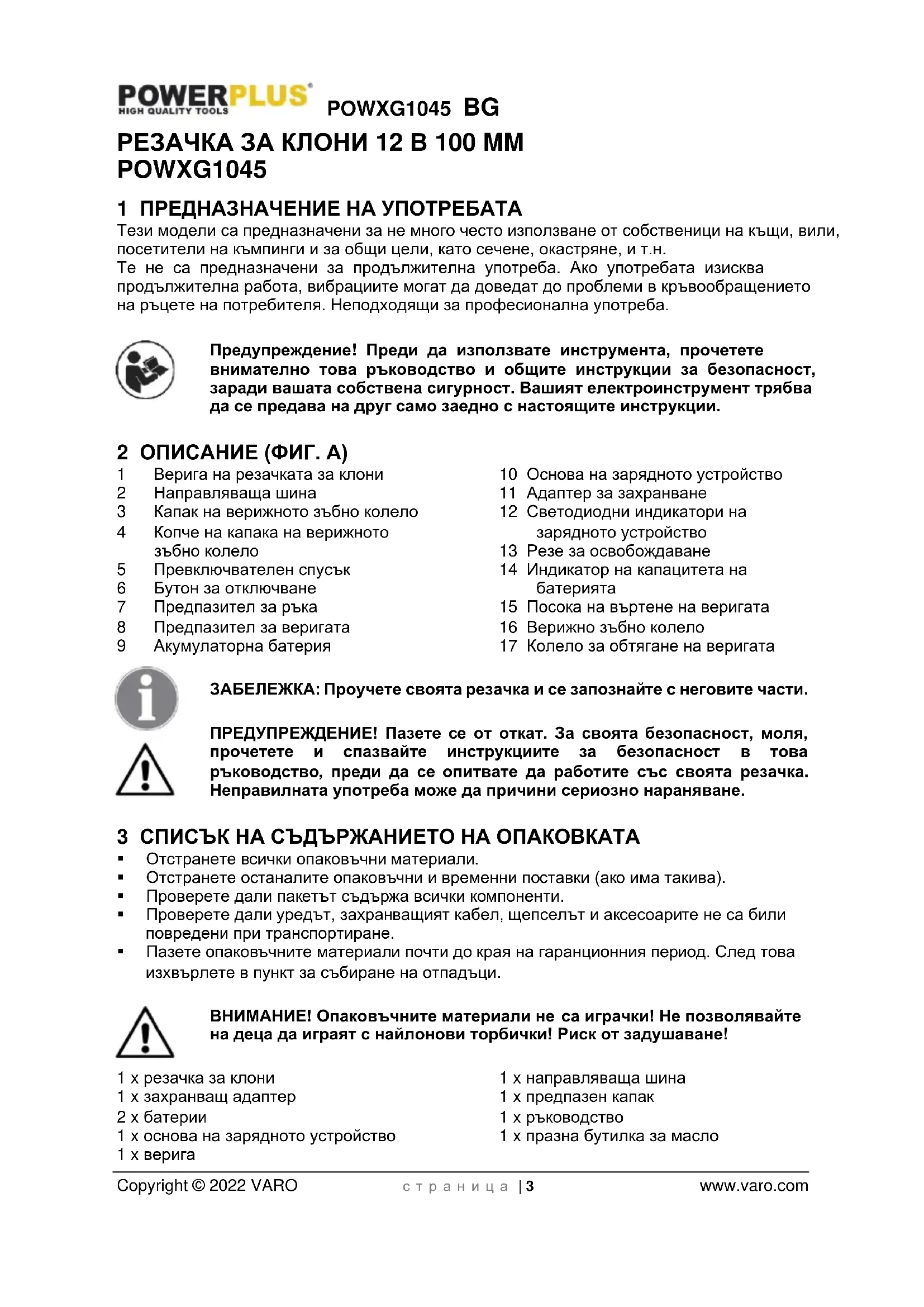

РЕЗАЧКА ЗА КЛОНИ 12 В 100 ММ POWXG1045

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Тези модели са предназначени за не много често използване от собственици на къщи, вили, посетители на къмпинги и за общи цели, като сечене, окастряне, и т.н.

Те не са предназначени за продължителна употреба. Ако употребата изисква продължителна работа, вибрациите могат да доведат до проблеми в кръвообращението на ръцете на потребителя. Неподходящи за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашят електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1 Верига на резачката за клони
2 Направляваща шина
3 Капак на верижното зъбно колело
4 Копче на капака на верижното зъбно колело
5 Превключвателен спусък
6 Бутон за отключване
7 Предпазител за ръка
8 Предпазител за веригата
9 Акумулаторна батерия

10 Основа на зарядното устройство
11 Адаптер за захранване
12 Светодиодни индикатори на зарядното устройство
13 Резе за освобождаване
14 Индикатор на капацитета на батерията
15 Посока на въртене на веригата
16 Верижно зъбно колело
17 Колело за обтягане на веригата

ЗАБЕЛЕЖКА: Проучете своята резачка и се запознайте с неговите части.

ПРЕДУПРЕЖДЕНИЕ! Пазете се от откат. За своята безопасност, моля, прочетете и спазвайте инструкциите за безопасност в това ръководство, преди да се опитвате да работите със своята резачка. Неправилната употреба може да причини сериозно нараняване.

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x направляваща шина
1 x предпазен капак
1 x ръководство
1 x празна бутилка за масло

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Препоръчително е да се носят предпазни средства за ушите.		Препоръчително е да се носят защитни очила.
	Винаги носете защитни ръкавици.		Прочетете инструкциите преди употреба.
	Обозначава опасност от нараняване или повреда на инструмента.		В съответствие с основните приложими стандарти за безопасност на европейските директиви.
	Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.		Не изгаряйте акумулаторната батерия или зарядното устройство.
	Околна температура 40 °С макс. (само за акумулаторната батерия).		Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.

Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на всички предупреждения и инструкции може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "електроинструмент" в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) механизиран уред.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за злополуки.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмента. Разсейването може да ви накара да загубите контрол върху него.

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструмент. Не използвайте електроинструмент, когато сте уморен или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.

POWXG1045 BG

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на механизирани инструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пренапрягайте. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от движещите се части. Широките дрехи, бижутата или дългата коса, могат да се захванат в движешите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събране на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.3 Използване и грижи за електроинструмента

• Не насилвайте електроинструмента. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата подобре и по-безопасно, със скоростта, за която е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Всеки електроинструмент, който не може да бъде контролиран чрез ключа за включване и изключване, е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате електроинструментите. Подобни предназни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с електроинструментите или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддържайте електроинструментите. Проверявайте ги за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструментите. Ако електроинструментът се повреди, ремонтирайте го преди да го използвате. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.
• Подържайте режещите инструменти остри и в добро състояние. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се закпешят и се контролират по-лесно.
• Използвайте електроинструмента, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид електроинструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на електроинструмента за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.4 Сервизно обслужване

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само идентични резервни части. Това ще гарантира поддържането на безопасността на електроинструмента.

■ НЕ работете с резачката за клони, когато сте уморен, под въздействие на наркотици, алкохол или лекарства.
- Използвайте предпазни обувки, плътно прилягащи дрехи, предпазни ръкавици и предпазни устройства за очите, слуха и лицето.
■ НЕ позволявайте на други хора да бъдат наблизо, когато стартирате или режете с резачката за клони. Дръжте околните хора и животни далеч от работната зона.
■ НЕ започвайте да режете преди да сте почистили работната зона, осигурили правилна стойка и планирали пътя за избягване на падащото дърво.
- Дръжте всички части на тялото си далеч от резачката за клони, когато двигателят работи.
■ Преди да стартирате двигателя се уверете, че резачката за клони не докосва нищо.
- HE работете с резачка за клони, която е повредена, неправилно регулирана или ненапълно или надеждно сглобена. Уверете се, че движението на резачката за клони спира, когато превключвателният спусък бъде освободен.
- Положете изключително внимание, когато режете ниски храсти и издънки, защото тънкият материал може да бъде уловен от веригата на резачката и изхвърлен към вас или може да ви издърпа изваждайки ви от равновесие.
- Когато режете клон, който е напрегнат, внимавайте той да не отскочи назад и да ви удари, когато напрежението на влакната на дървесината бъде освободено.
- Поддържайте ръкохватките сухи, чисти и без наличие на масло по тях.
- Работете с резачката за клони само на места с добра вентилация.
■ НЕ работете с резачката за клони в дърво, освен ако не сте специално обучен за това.
Цялото сервисно обслужване на резачката за клони, освен на позициите посочени в потребителското ръководство, трябва да се извърши от компетентен сервизен персонал по поддръжката на резачки за клони.
- При транспортиране на резачката за клони използвайте съответната ножница за направляващата шина.
■ НЕ работете с резачката за клони близо до или около възпламеняеми течности или газове както на закрито, така и на открито. Може да последва експлозия и/или пожар.
- ИЗПОЛЗВАЙТЕ ПРАВИЛНИЯ ИНСТРУМЕНТ: Режете само дървесина. Не използвайте резачката за клони за други цели освен за тези, за които е предназначен. Например, не използвайте резачката за клони за рязане на пластмаса, зидария и нестроителни материали.
- Начинаецият потребител трябва да получи практически инструкции за употребата на резачката за клони и предпазната екипировка от опитен работник.
- Пазете се от вреден прах, мъгла (напр. от дървесен прах или маслена мъгла от смазването на веригата) и съответно се защитете от тях.
- Носете ръкавици и поддържайте ръцете си топли. Продължителната употреба на резачки за клони излага работника на вибрации, които могат да причинят вибрационна болест. За да намалите риска от вибрационна болест, моля носете ръкавици и поддържайте ръцете си топли. При появата на някакви симптоми на вибрационна болест потъросете незабавно медицинска помощ.
- Потребителят може да заменя сам само веригата и направляващата шина. Винаги осигурявайте замяната с правилния материал, както е посочено в спецификациите на ръководството.

Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.

7.1 Бамерuu

■ Не се опитвайте да ги отваряте по никакъв повод.
- Не съхранявайте на места, където температурата може да превиши 40 °C.
- Зареждайте само при околни температури между 4 °C и 40 °C.

- Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.

- Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.

- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.

- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:

– Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.

– В случай на контакт с кожата или очите следвайте долните инструкции:

Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
√ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.

Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

■ Не се опитвайте да зареждате непрезареждащи се батерии.
- Ако кабелите са дефектни, заменете ги веднага.
- Не излагайте на въздействието на вода.
- Не отваряйте зарядното устройство.
▪ Не пробивайте зарядното устройство.
- Зарядното устройство е предназначено само за работа на закрито.

Светодиодни индикатори на зарядното устройство (11):

• Постоянно червено: зареждане.
• Постоянно зелено: заредена.

Бележка: ако акумулаторната батерия не ляга добре в гнездото на зарядното устройство, извадете я и проверете в таблицата със спецификации, дали това е правилния модел за това зарядно устройство. Не зареждайте други акумулаторни батерии или акумулаторни батерии, които не отговарят на зарядното устройство.

• Проверявайте често включеното зарядното устройство и акумулаторната батерия.
• Извадете зарядното устройство от контакта и свалете акумулаторната батерия след приключване на работата.
• Оставете акумулаторната батерия да изстине напълно, преди да я използвате отново.
• Съхранявайте зарядното устройство и акумулаторната батерия в затворено помещение и извън обсега на деца.

БЕЛЕЖКА: Ако акумулаторната батерия се загрее при продължителна работа с инструмента, оставете я да изстине до стайна температура, преди да я включите за зареждане. Това ще удължи живота на акумулаторната батерия.

ПРЕДУПРЕЖДЕНИЕ: Преди да извършвате някакви настройки се уверете, че инструментът е изключен или отстранете акумулаторната батерия.

8.2 Зареждане на батерията (Фиг. В и С)

Свържете адаптера на захранването (11) към електрически контакт.
- Поставете зарядното устройство (10) върху равна повърхност и свържете адаптера на захранването.
- Когато поставяте акумулаторната батерия (9) в зарядното устройство се уверете, че отрицателният полюс (А) съответства на отрицателния полюс (А) на зарядното устройство (10). Акумулаторната батерия няма да може да се постави в зарядното устройство, ако това не е правилно.
- Натиснете акумулаторната батерия в зарядното устройство, червеният светодиод (12) ще светне.
- Зеленият светодиод (12) ще светне, когато акумулаторната батерия е напълно заредена.
- Батерията може просто да бъде издърпана от зарядното устройство.

8.3 Поставяне / сваляне на акумулаторната батерия (фиг. А и С)

• Хванете инструмента с едната ръка и акумулаторната батерия (9) с другата.
• Натиснете акумулаторната батерия, тя няма да влезе в инструмента, ако позицията е грешна.
• Сваляне: Едновременно натиснете отключващите пластини (13) и издърпайте акумулаторната батерия.

8.4 Индикатор на заряда на акумулаторната батерия (фиг. А)

Акумулаторната батерия има индикатори на зареждането (14) точно под превключвателния спусък (5), можете да проверите състоянието на капацитета на батерията с натискане на превключвателния спусък (5). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.

Трите светодиода показват нивото на зареждане на акумулаторната батерия:

• Светят трите светодиода: Акумулаторната батерия е напълно заредена.
  ■ Светят два светодиода: Акумулаторната батерия е заредена на 60%.
  ■ Свети един светодиод: Акумулаторната батерия е почти разредена.

• ОТКАТ може да се получи, когато НОСЪТ или ВЪРХЪТ на водещата шина докосне някакъв предмет, или когато разрезът в дървото се затвори и то притисне веригата.
• Контактът на върха в някои случаи може да доведе до светкавично обратно движение, отскачане на водещата шина нагоре и назад към оператора.
• ПРИТИСКАНЕТО на веригата в долната част на водещата шина може да ИЗДЪРПА веригата напред от оператора.
  ■ ПРИТИСКАНЕТО на веригата в горната част на водещата шина може да НАТИСНЕ водещата шина внезапно назад към оператора.
• И в двата случая това може да доведе до изгубване на контрол над резачката и нараняване.
• При основни познания за отскачането, вие можете да намалите или дори да елиминирате изненадата. Изненадата води до инциденти.
• Захванете здраво резачката за клони с две ръце, дясната на задната дръжка, а лявата на предната дръжка. Хванете здраво с палци като пръстите ви обхванат дръжките на резачката за клони. Здравият захват ще ви помогне да намалите отскачането и да запазите контрол върху резачката за клони. Дръжте здраво резачката за клони, когато двигателят работи. Хванете здраво с палци като пръстите ви обхванат дръжките на резачката за клони. Не я изпускайте от ръце.
• Бъдете сигурни, че областта, в която режете, е свободна от препятствия. Не допускайте носът на водещата шина да се допира до клонче или друго препятствие, което може да се достигне по време на работата на резачката за клони.
• Режете при високи скорости на двигателя.
• Не се протягайте прекалено много и не режете на височина, по-голяма от раменете ви.
• Следвайте инструкциите за наточване и поддръжка на резачката за клони, дадени от производителя.
• Използвайте само определените от производителя шини и вериги за смяна или техен еквивалент.

ВНИМАНИЕ: Откатьт може да доведе до опасна загуба на контрол върху резачката за клони и фатално нараняване на оператора или близкостоящите. Постоянно бъдете нашрек. Ротационното отскачане и откатьт при притискане са основните опасности при работа с резачката за клони и главните причини за повечето злополуки.

10 МОНТАЖ

Винаги носете ръкавици, когато работите с шината и веригата, тези компоненти са остри и могат да имат ръбове.

Никога не докосвайте и регулирайте веригата, докато моторът работи. Резачката за клони е много остра, винаги носете защитни ръкавици, когато извършвате поддръжка на веригата, за да избегнете възможни сериозни наранявания.

10.1 За да сглобите веригата и шината (фиг. A u D)

• Извадете акумулатора от резачката за клони.
• Завъртете копчето на капака за верижното зъбно колело (4) обратно на часовника и снемете копчето и капака (3).
• Поставете новата верига за резачката за клони в затворен кръг и изправете всички усуквания. Резците трябва да сочат по посоката на въртене на веригата (15), която е маркирана над верижното зъбно колело (16).. Ако сочат назад, обърнете веригата.
• Поставете задвижващите звена на веригата в жлеба на шината, както е показано.
  ■ Позиционирайте веригата, така че да има ухо в задната част на шината.
• Дръжте веригата на позиция по шината и поставете ухото около зъбното колело.
• Плъзнете я срещу монтажната повърхност, така че шпилките да са по дългия слот на шината.

ЗАБЕЛЕЖКА: Когато поставяте шината на шпилките, уверете се, че регулиращият щифт е в отвора за обтягане на веригата.

■ Поставете обратно капака на верижното зъбно колело (3).
- Поставете обратно копчето на капака на верижното зъбно колело (4). Завъртете копчето обратно на часовника, за да затегнете капака на верижното зъбно колело. Шината все още трябва да се премества свободно за регулиране на обтягането.
- Премахнете всички хлабини от веригата, чрез завъртане по часовника на винта за обтягане на веригата (17), докато веригата се прилепи плътно към шината като задвижващите звена са в жлеба на шината.
■ Повдигнете нагоре върха на направляващата шина, за да проверите за провисване.
- Освободете върха на направляващата шина и завъртете винта за обтягане на веригата (17) на 1/2 оборота обратно на часовника. Повторете процеса, докато провисването изчезне.
- Задръжте нагоре върха на направляващата шина и затегнете копчето на капака на верижното зъбно колело. Веригата е правилно обтегната, когато няма провисване от долната страна на направляващата шина, веригата е плътно прилепнала, но може да бъде завъртяна на ръка без запиране.

ЗАБЕЛЕЖКА: Ако веригата е твърде обтегната, няма да се върти. Разхлабете леко копчето на капака на верижното зъбно колело и завъртете винта за обтягане на веригата на 1/4 оборот обратно на часовника. Повдигнете нагоре върха на направляващата шина и отново затегнете заключващото копче за капака на веригата. Уверете се, че веригата се върти без засядане.

10.2 Смазване на веригата (фиг. D)

- Преди да стартирате новата си резачка за клони, веригата трябва да бъде смазана ръчно. (На разположение в нашата продуктова гама: POWOIL003 – 1 л и POWOIL006 – 5 л.)

- Позволява на резачката за клони да работи при ниски околни температури до -15 °C.

- Никога не използвайте отработило масло за смазване на резачката за клони.

1. Изключете резачката за клони и отстранете батерията.
2. Поставете резачката за клони върху равна повърхност.
3. Почистете направляващата шина и веригата с мека четка и разтворител.
4. Нанесете масло в областта (а) между направляващата шина и веригата.(ФИГ..D).
5. Поставете отново батерията и пуснете резачката за клони, докато маслото се разпредели равномерно върху веригата

11 ФУНКЦИОНИРАНЕ

11.1 Преди да използвате нова резачка за клони

■ Моля прочетете внимателно това ръководство.
- Заредете напълно акумулатора, преди да го използвате за първи път. Вижте инструкциите в главата Зареждане на акумулатора.
- Проверете дали режещото оборудване е правилно поставено и настроено. Вижте инструкциите в глава Монтаж.
- Не използвайте резачката за клони, докато необходимото количество верижно масло не е достигнало веригата. Вижте инструкциите в глава Смазване на режещото оборудване.
- Дълготрайното излагане на шум може да доведе до постоянно увреждане на слуха. Поради това винаги използвайте одобрени антифони.

12 СТАРТИРАНЕ И СПИРАНЕ НА РЕЗАЧКАТА ЗА КЛОНИ (ФИГ. А)

ПРЕДУПРЕЖДЕНИЕ: дръжте тялото си от ляво на линията на веригата. Никога не прекрачвайте резачката за клони или веригата, или не се накланяйте над линията на веригата.

12.1 Стартиране на резачката за клони

• Уверете се, че обтягането на веригата е на желаната настройка. Вижте "Регулиране на обтягането" на веригата в глава "Поддръжка" на това ръководство.
• Уверете се, че заключващият болт (4) на капака на верижното зъбно колело е стегнат към капака.
• Уверете се, че няма предмети или препятствия в непосредствена близост, които могат да влязат в контакт с шината или веригата.
• Поставете акумулатора в резачката за клони.
• Отпуснете заключващия бутон (6) и издърпайте превключвателния спусък (5).
• Натиснете и задръжте превключвателния спусък (5), освободете отключващия бутон (6) продължете да стискате продължете да натискане превключвателния спусък (5) за продължителна работа.

12.2 Спиране на резачката за клони

ЗАБЕЛЕЖКА: Нормално е веригата да спре по инерция, веднъж когато спусъкът на превключвателя е освободен.

- Освободете спусъка на превключвателя, за да спрете резачката за клони.

- При освобождаването на превключвателния спусък (5) отключващият бутон (6) ще се върне автоматично в заключена позиция.

13.1 Поддръжка на направляващата шина

Повечето проблеми на направляващата шина могат да се предотвратят единствено като се поддържа резачката за клони. Недостатъчно смазване на направляващата шина и работа с резачката за клони при много затегната верига ще допринесе за бързото износване на шината. За да се минимизира износването на шината, се препоръчват следните процедури за поддръжка на направляващата шина.

• Грижливо почистете направляващата шина и направляващия канал с четка и разтворител.
• Заменете направляващата шина, ако направляващият канал е повреден или износен и веригата на резачката за клони има твърде много странично пространство.
  ■ Затегнете всички достъпни винтове, ако е необходимо.

Предупреждение: винаги носете защитни ръкавици, когато изпълнявате дейности по техническа поддръжка. Не извършвайте поддръжка, когато двигателят е горещ.

13.2 Наточване на веригата

За неопитния потребител на верижен трион, препоръчваме веригата на резачката за клони да се наточи професионално от най-близкия професионален сервизен център.

ПРЕДУПРЕЖДЕНИЕ: Правилното регулиране на ограничителите на дълбочина е толкова важно, колкото и правилното наточване на веригата. Наточване на веригата.

Предупреждение: никога не монтирайте нова верига върху износено верижно зъбно колело или самоцентроващ пръстен.

13.3 Поддържане на веригата

Опън на веригата (вижте също и параграф 10.1):

Разхлабената верига може да изскочи от шината и да причини сериозно или дори фатално нараняване.

Винаги изваждайте акумулатора преди извършване на сглобяване, поддръжка и/или проверка по машината.

• Колкото повече използвате веригата, толкова по-дълга става тя. Затова е важно да регулирате редовно веригата, за да премахнете хлабината.
• Проверявайте обтягането на веригата всеки път, когато смазвате веригата. ЗАБЕЛЕЖКА! При нова верига има период на сработване, през който трябва да проверявате обтягането по-често. Затегнете веригата колкото е възможно по-силно, но не толкова силно, че да не можете да я издърпате свободно с ръка.
• Отпуснете копчето на капака на верижното зъбно колело, докато се отвори. .

• Завъртете копчето обратно на часовника, за да разхлабите капака на зъбното колело.

• Отстранете всички провисвания от веригата като завъртите винта за обтягане на веригата по часовниковата стрелка, докато веригата легне плътно върху шината със задвижващи звена в канала на шината.

• Завъртете винта обратно на часовниковата стрелка за по-малко обтягане, ако е необходимо.
• Затегнете капака на верижното зъбно колело като завъртите копчето по часовниковата стрелка.

Предупреждение: никога не махайте повече от 3 звена от набор на верига. Това ще причини повреда на верижното зъбно колело.

Смазване на веригата(вижте също и параграф 10.2):

• Подходящото смазване на шината и веригата по време на режещи операции е от съществено значение за минимизиране на триенето с направляващата шина.
• Никога не оставяйте шината и веригата с недостатьчно смазочно масло. Работа на резачката за клони на сухо или с твърде малко масло ще намали ефективността на рязане, ще скъси живота на веригата на резачката за клони, ще причини бързо затъпяване на веригата и ще доведе до допълнително износване на шината поради прегряване. Недостигът на масло се познава по появата на дим, или обезцветяване на шината.

14 ТЕХНИЧЕСКИ ДАННИ

Модел	POWXG1045
Напрежение	12 В
Дължина на ножа	100 мм
Дължина на режещата шина	90 мм
Стъпка на веригата	7,6 мм (0,30")
Верижен калибър	1,1 мм (0,043")
Задвижващо зъбно колело	7 зъба

15 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)
Ниво на звуковото налягане LpA	78 дБ(А)
Ниво на звуковата мощност LwA	86 дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

- Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

- Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

- Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.

- Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

- Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

- В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

- Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на графитните четки,...)

- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

- Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

- Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа.

17 ОКОЛНА СРЕДА

Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда.

Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Анекс V LwA

Измерено 86 дБ(А)

Гарантирано 90 дБ(А)

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Лудо Мертенс

Мениджър по сертифицирането
