Produkttype	Trådløs beskjæringssag
Merke	PowerPlus
Modell	POWXG1045
Strømforsyning	Litium-ion batteri 12 V
Bladlengde	100 mm
Kuttelengde på sverd	90 mm
Kjedestigning	7,6 mm (0,30")
Sporbredde	1,1 mm (0,043")
Drivhjul	7 tenner
Lydtrykk (LpA)	78 dB(A)
Lydeffekt (LwA)	86 dB(A)
Vibrasjonsnivå (aw)	2,6 m/s²
Garanti	36 måneder
Medfølgende batterier	2 batterier
Medfølgende lader	Ja, med strømadapter
Kuttermateriale	Kun tre
Tiltenkt bruk	Beskjæring, rengjøring for hjemmebruk
Tiltak mot tilbakeslag	Ja, sikkerhetsinstruksjoner inkludert
Smøring	Manuell før bruk
Ladetemperatur	4 °C til 40 °C
Batteri lagringstemperatur	5 °C til 20 °C
Batterikapasitetsindikator	3 LED (full, 60%, lav)
Tilgjengelige reservedeler	Kjede, sverd, batterier

Ofte stilte spørsmål - POWXG1045 PowerPlus

Hvordan stramme kjedet på sag POWXG1045?

Fjern batteriet. Drei knappen på drivhjulsdekselet mot klokken for å løsne. Bruk justeringshjulet for stramming: drei med klokken for å stramme, mot klokken for å løsne. Kjeden skal være godt strammet uten slakk på undersiden av sverdet, men skal kunne rotere fritt. Stram deretter knappen på dekselet.

Hvilken olje skal brukes til smøring av kjede?

Bruk en spesiell olje for sagkjede (anbefalt: PowerPlus POWOIL003 eller POWOIL006). Bruk aldri brukt olje. Før hver bruk, påfør smøremiddel mellom sverd og kjede, og la sagen gå for å fordele oljen.

Hvordan lade batteriene til POWXG1045?

Koble strømadapteren til en stikkontakt, og koble deretter laderen til. Sett batteriet i laderen med riktig polaritet. Rød indikatorlampe betyr lading, grønn betyr fulladet. La batteriet avkjøles før det lades igjen.

Hvilket verneutstyr skal brukes under bruk?

Bruk vernebriller, hansker, hørselvern, vernesko og tettsittende klær. Beskytt også ørene da lydnivået overstiger 85 dB(A).

Hvordan starte beskjæringssagen?

Sørg for at batteriet er satt inn og at kjedet er riktig strammet. Trykk først på låseknappen, og trekk deretter i avtrekkerbryteren. Slipp låseknappen mens du holder avtrekkeren for kontinuerlig drift.

Hva gjør jeg ved tilbakeslag?

Tilbakeslag er en brå bevegelse bakover. For å unngå det, la ikke sverdtuppen berøre noe, hold sagen fast med begge hender, kutt på høyt turtall, og ikke kutt over skulderhøyde. Bruk alltid et godt slipt kjede.

Hvor lenge varer garantien for POWXG1045?

Garantien er på 36 måneder fra kjøpsdato av første bruker. Den dekker produksjonsfeil, men ikke normal slitasje, batterier, ladere, eller skader forårsaket av feil bruk.

Kan jeg bruke sagen til å kutte plast eller metall?

Nei, denne sagen er kun designet for kutting av tre. Bruk på andre materialer (plast, murverk) kan skade verktøyet og forårsake ulykker.

Hvordan rengjøre sverdet?

Etter bruk, fjern batteriet. Rengjør sporet på sverdet og kjedet med en myk børste og løsemiddel. Sjekk slitasje på sverdet. Bytt det hvis sporet er skadet. Smør deretter før neste bruk.

Hva er maksimal kuttelengde?

Kuttelengden på sverdet er 90 mm, med et blad på 100 mm. Dette gjør det mulig å kutte grener med diameter opptil ca. 90 mm.

BRUKSANVISNING POWXG1045 PowerPlus

7.1 Batterier....6
7.2 Ladere....6
8 LADING OG INNSETTING ELLER FJERNING AV BATTERIET .. 7
8.1 Laderindikasjoner (Fig. B)....7
8.2 Lading av batteriet (Fig. B og C)....7
8.3 Fjerning/innsetting av batteri (Fig. A og C)....7
8.4 Batterikapasitetsindikator (Fig. A)....7
9 FORHOLDSREGLER FOR KAST 8
10 MONTERING....8
10.1 Slik monteres kjedet og sverdet (Fig. A og D) 8
10.2 Smøreolje for sagkjede (Fig. D) 9
11 BRUK....9
11.1 Før du bruker en ny motorsag....9
12 STARTE OG STOPPE MOTORSAGEN (FIG. A)....10
12.1 Starte motorsagen....10
12.2 Stoppe motorsagen....10
13 RENGJ∅RING OG VEDLIKEHOLD 10
13.1 Vedlikehold av sverd:....10
13.2 Sliping av kjedet:....10

13.3 Vedlikehold av kjedet 11
14 TEKNISKE SPESIFIKASJONER....11
15 ST∅Y....11
16 GARANTI....12
17 MILJ∅....12
18 SAMSVARSERKLÆRING....13

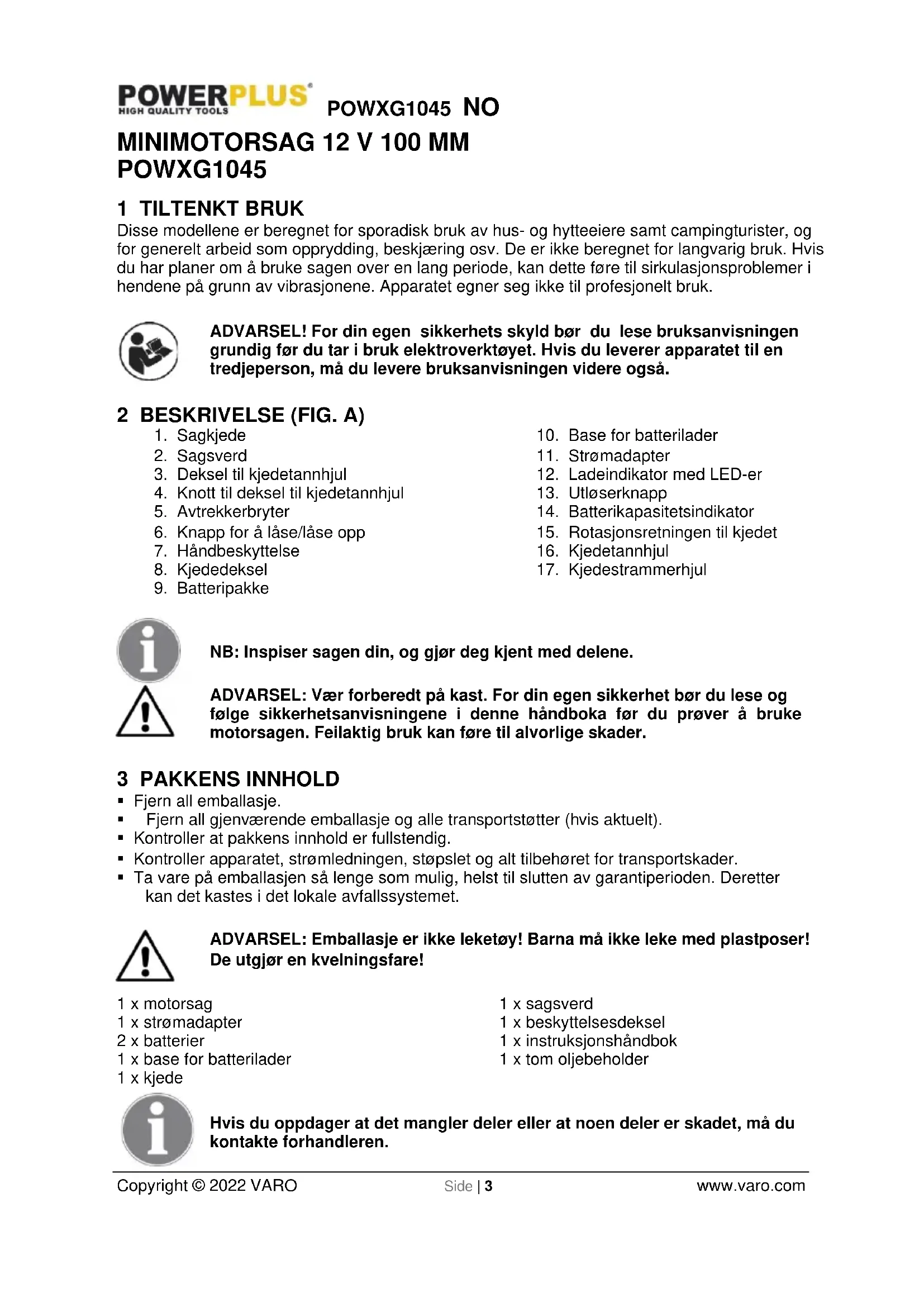

MINIMOTORSAG 12 V 100 MM POWXG1045

1 TILTENKT BRUK

Disse modellene er beregnet for sporadisk bruk av hus- og hytteiere samt campingturister, og for generelt arbeid som opprydding, beskjæring osv. De er ikke beregnet for langvarig bruk. Hvis du har planer om å bruke sagen over en lang periode, kan dette føre til sirkulasjonsproblemer i hendene på grunn av vibrasjonene. Apparatet egner seg ikke til profesjonelt bruk.

ADVARSEL! For din egen sikkerhets skyld bør du lese bruksanvisningen grundig før du tar i bruk elektroverktøyet. Hvis du leverer apparatet til en tredjeperson, må du levere bruksanvisningen videre også.

2 BESKRIVELSE (FIG. A)

1. Sagkjede
2. Sagsverd
3. Deksel til kjedetannhjul
4. Knott til deksel til kjedetannhjul
5. Avtrekkerbryter
6. Knapp for å låse/låse opp
7. Håndbeskyttelse
8. Kjededeksel

9. Batteripakke

10. Base for batterilader

11. Strømadapter
12. Ladeindikator med LED-er
13. Utløserknapp
14. Batterikapasitetsindikator
15. Rotasjonsretningen til kjedet
16. Kjedetannhjul
17. Kjedestrammerhjul

NB: Inspiser sagen din, og gjør deg kjent med delene.

ADVARSEL: Vær forberedt på kast. For din egen sikkerhet bør du lese og følge sikkerhetsanvisningene i denne håndboka før du prøver å bruke motorsagen. Feilaktig bruk kan føre til alvorlige skader.

3 PAKKENS INNHOLD

■ Fjern all emballasje.
- Fjern all gjenværende emballasje og alle transportstøtter (hvis aktuelt).
- Kontroller at pakkens innhold er fullstendig.
- Kontroller apparatet, strømledningen, støpslet og alt tilbehøret for transportskader.
- Ta vare på emballasjen så lenge som mulig, helst til slutten av garantiperioden. Deretter kan det kastes i det lokale avfallssystemet.

ADVARSEL: Emballasje er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!

1 x motorsag
1 x strømadapter
2 x batterier
1 x base for batterilader
1 x kjede

1 x sagsverd
1 x beskyttelsesdeksel
1 x instruksjonshåndbok
1 x tom oljebeholder

Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.

4 SYMBOLER

Følgende symbolene brukes i denne bruksanvisningen eller på maskinen:

	Bruk av hørselsvern anbefales.		Bruk av vernebriller anbefales.
	Bruk alltid hansker.		Les instruksjonshåndboka før bruk.
	Symboliserer risiko for personskader eller skader på verktøyet.		I overensstemmelse med viktige, aktuelle sikkerhetsstandarder i europeiske forskrifter.
	Ikke utsett lader og batteripakke for vann.		Batteri og lader må ikke brennes.
	Omgivelsestemperatur maks 40 °C (kun for batteri).		Bruk batteri og lader kun i lukkede rom.

5 GENERELLE SIKKERHETSFORSKRIFTER

Merk! Samtlige sikkerhetsregler skal leses. Hvis man ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i det etterfølgende omfatter elektroverktøy som drives fra strømnettet (med nettkabel) eller batteridrevne elektroverktøy.

5.1 Arbeidsplassen

• Hold arbeidsplassen ryddig og godt belyst. Rot og utilstrekkelig belysning i arbeidsområdet kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet, kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått av før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren på, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du har godt fotfeste og står støtt. På denne måten kan du være i stand til å kontrollere verktøyet, også hvis det skulle oppstå noe uventet.

POWXG1045 NO

• Bruk egnede klær. Ikke bruk flagrende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg fast rundt bevegelige deler.
• Hvis apparatet er utstyrt med støvavtrekk og oppsamlingssystem, må du forsikre deg om at disse er tilkoblet og brukes på riktig måte. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.3 Bruk og vedlikehold av elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.4 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SIKKERHET

• IKKE bruk sagen hvis du er sliten, eller påvirket av narkotika, alkohol eller medisiner.
• bruk sikkerhetsstøvler, klær som sitter godt, vernehansker og beskyttelse for øyne, hørsel og hode.
• IKKE tillat andre personer å oppholde seg i nærheten når du starter eller bruker motorsagen. Hold tilskuere og kjæledyr på trygg avstand fra arbeidsplassen.
• IKKE begynn å sage før du har tilrettelagt for et ryddig arbeidssted, stabilt underlag og en planlagt tilbaketrekningsrute fra treet som skal felles.
• Hold alle kroppsdeler på trygg avstand fra motorsagens kjede mens motoren er i bruk.
• Før du starter motoren, må du forsikre deg om at kiedet på sagen ikke berører noe.
• IKKE bruk en motorsag som er ødelagt, feiljustert eller ufullstendig eller feilaktig montert i henhold til sikkerhetsforskriftene. Forsikre deg om at motorsagen stopper når du slipper avtrekkerbryteren.
• Vær ytterst forsiktig når du sager små busker og unge trær fordi tynne materialer kan henge seg opp i kiedet og bli kastet mot deg eller føre til at du mister balansen.
• Når du sager en gren som står i spenn, vær forberedt på tilbakekast så du ikke blir truffet når spennet i trefibrene blir frigjort.
  ■ Sørg for at håndtakene er tørre, rene.
• Motorsagen må kun brukes på steder med god ventilasion.
• IKKE bruk en motorsag oppe i et tre med mindre du har fått spesiell opplæring for dette.
• All service, bortsett fra de tingene som nevnes i sikkerhets- og vedlikeholdsinstruksjonene i bruksanvisningen, skal utføres av kvalifiserte teknikere.

POWXG1045 NO

• Når du transporterer motorsagen, bør du bruke den spesielt egnede sliren for sverdet
• IKKE bruk motorsagen i nærheten av brannfarlige væsker eller gasser, enten de er utendørs eller innendørs. Dette kan resultere i eksplosion eller brann.
• BRUK RIKTIG VERKT∅Y: Sag kun trevirke. Ikke bruk motorsagen til andre formål enn det den opprinnelig er ment for. Du må f.eks. ikke bruke motorsagen til å sage plast, mur eller andre materialer som ikke er av tre.

- En førstegangsbruker bør få praktisk veiledning til å bruke motorsagen og verneutstyret av en erfaren bruker.

- Vær oppmerksom på farlig støv, dis (som sagspon eller oljetåke fra kjedesmøring) og beskytt deg skikkelig mot dette.

- Bruk hansker og forsikre deg om at hånden din er varm. Utvidet bruk av motorsager som utsetter brukeren for vibrasjoner, kan forårsake hvit vibrasjonsfinger. Bruk hansker og hold hånden varm. Hvis noen av symptomene på hvit vibrasjonsfinger forekommer, må du oppsøke medisinsk hjelp øyeblikkelig.

- Bare kjede, sverd og kan skiftes av brukeren. Pass alltid på å skifte med korrekt materiell, som beskrevet i spesifikasjonene i instruksionshåndboka.

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

Bruk kun batterier og ladere som passer for denne maskinen.

7.1 Batterier

■ Forsøk aldri å åpne dem, uansett grunn.
- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.
- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.
- Oppbevar batteriene dine på et kjølig, tørt sted (5 °C–20 °C). Ikke lagre batterier i utladet tilstand.

- Li-ionbatterier bør utlades og lades jevnlig (minst fire ganger per år). Ved lagring over lang tid bør li-ionbatteriet være ladet til 40 % av kapasiteten.

- Når du skal kaste batterier må du følge instruksionene i avsnittet «Beskytte miliøet».

- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

- Må ikke oppvarmes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i jld, da dette kan føre til eksplosion og/eller intens ildutvikling.

- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:

- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

√ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik.

√ Hvis du får batterisyre i øynene, må du øynene skylles i minst ti minutter med rent vann. Oppsøk lege.

Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

7.2 Ladere

■ Forsøk aldri å lade opp vanlige engangsbatterier.
- Defekte ledninger må repareres øyeblikkelig.

■ Laderen må ikke utsettes for vann.
■ Laderen må ikke åpnes.
- Ikke stikk objekter i laderen.
- Laderen er kun beregnet på innendørs bruk.

8 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

8.1 Laderindikasjoner (Fig. B)

LED-ene på ladeindikatoren (11):

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut laderen og koble den fra batteripakken når batteriet er ferdigladet.
3. La batteripakken kjøle seg helt ned før du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batteriets levetid.

ADVARSEL: Forsikre deg om at verktøyet er slått av eller fjern batteripakken før du utfører noen form for justering.

8.2 Lading av batteriet (Fig. B og C)

• Koble strømadapteren (11) til et strømuttak.
• Plasser laderen (10) på et flatt underlag og koble den til strømadapteren.
• Når du setter batteripakken (9) inn i laderen, må du forsikre deg om at den negative batteripolen (A) korresponderer med den negative polen (A) på laderen (10). Batteripakken vil ikke passe i laderen hvis den blir satt inn feil vei.
• Skyv batteripakken inn på laderen til du ser at den røde LED-en (12) slår seg på.
  Den grønne LED-en (12) vil begynne å lyse när batteripakken er fulladet.
• Batteriet kan helt enkelt trekkes ut av laderen när det er ferdigladet.

8.3 Fjerning/innsetting av batteri (Fig. A og C)

• Hold verktøyet med en hånd og batteripakken (9) med den andre.
• Skyv inn batteripakken. Den vil bare passe på verktøyet hvis den blir satt inn riktig vei.
• For å fjerne: Trykk på batteriutløseren (13) og trekk ut batteripakken samtidig.

8.4 Batterikapasitetsindikator (Fig. A)

Det er en batterikapasitetsindikator (14) like under avtrekkerbryteren (5). Du kan kontrollere kapasiteten på batteriet ved å trykke inn avtrekkerbryteren (5). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok til at maskinen fungerer som den skal.

Disse tre LED-ene (14) indikerer batteriets kapasitet:

• Tre LED-er lyser: Batteriet er fulladet.
  ■ To LED-er lyser: Batteriet er 60 % ladet.
• Én LED lyser: Batteriet er nesten utladet.

9 FORHOLDSREGLER FOR KAST

KAST kan forekomme når NESEN eller TUPPEN på sverdet kommer i kontakt med en gjenstand, eller når treet klemmer inn og klyper sagkjedet ved saging.

Tupp-kontakt kan i visse tilfeller forårsake en lynrask ryggereaksjon, og da kan sverdet kastes opp og tilbake mot brukeren.

Hvis sagkjedet kommer i KLEM langs UNDERSIDEN av sverdet, kan sagen TREKKES fremover og bort fra brukeren.

Hvis sagkjedet kommer i KLEM langs OVERSIDEN av sverdet, kan sagen SKYVES bakover mot brukeren.

Alle disse reaksjonene kan føre til at du mister kontrollen over sagen, noe som kan resultere i alvorlige personulykker.

• Med litt innsikt i kasting, kan du redusere eller unngå å bli overrasket. Plutselige overraskelser bidrar til ulykker.
• Hold alltid et godt tak om håndtaket på motorsagen när motoren er i gang. Fingrene dine skal omslutte håndtaket. Et fast grep vil hjelpe til å redusere kast og opprettholde kontroll av sagen. Ikke slipp.
• Vær sikker på at området der du sager, ikke har noen blokkeringer. Ikke la nesen på sverdet komme i kontakt med en trestamme, grein eller noen annen hindring som kan bli truffet mens du bruker sagen.
• Sag med høyt turtall på motoren.
• Ikke strekk deg eller sag over skulderhøyde.
• Følg produsentens instruksjoner for sliping og vedlikehold av sagkjedet.
• Bruk kun originale sverd og kjeder som er spesifisert av produsenten eller tilsvarende.

MERK: Sagkjeder med lavt tilbakekast er kjeder som imøtekommer kastkriteriene.

ADVARSEL: Kast kan øke risikoen for å miste kontrollen over motorsagen, noe som kan resultere i alvorlige eller livstruende personskader for brukeren eller andre som står i nærheten. Vær alltid på vakt. Rotasjonskast og klemmekast er store farer for motorsagbrukere og den vanligste årsaken til de fleste ulykker.

10 MONTERING

Bruk alltid hansker når du håndterer sverdet og kjedet. De er skarpe og kan ha skarpe grader.

Ikke ta på eller juster kjedet mens motoren er i gang. Sagkjedet er svært skarpt. Bruk alltid vernehansker når du utfører vedlikehold av kjedet for å unngå faren for alvorlige skader.

10.1 Slik monteres kjedet og sverdet (Fig. A og D)

• Ta batteriet ut av motorsagen.
• Roter låseknotten (4) til dekslet til kjedetannhjulet i retningen mot klokka, og fjern knotten og dekslet (3).

POWXG1045 NO

- Legg det nye sagkjedet ut i en løkke og rett ut eventuelle knekker. Kutterne skal peke i samme retning som kjedet roterer (15). Rotasjonsretningen er indikert over kjedetannhjulet (16). Hvis de peker bakover, må du snu løkken.

- Plasser kjedets drivlenker inn i sverdsporet som vist.

- Plasser kiedet slik at det er en løkke bak sverdet.

- Hold kiedet på plass på sverdet og plasser løkken rundt kiedehiulet.

- Plasser sverdet inn mot monteringsflaten slik at sverdboltene er i sverdets lange spor.

MERK: Når du plasserer sverdet på sverdboltene, må du påse at justeringsbolten er i bolthullet for kjedestramming.

- Sett tilbake dekslet til kiedetannhiulet (3).

- Sett tilbake låseknotten (4) til dekslet. Drei knotten i retningen med klokka for å stramme til dekslet til kjedetannhjulet. Sverdet skal fremdeles kunne bevege seg fritt for å kunne justere strammingen.

- Fjern all slakk fra kjedet ved å dreie kjedestrammerhjulet (17) nedover. Kjedet skal sitte tett mot sagsverdet og kutterne skal ligge inne i sporet på sagsverdet.

- Løft opp tuppen på sverdet for å siekke stramheten.

- Slipp tuppen på sverdet og drei kjedestrammerhjulet 1/2 omdreining nedover. Gjenta denne prosessen til det ikke er noe slakk.

- Løft tuppen på sagsverdet opp og stram til knotten (4) på dekslet til kjedetannhjulet (3). Kjedet er korrekt strammet när det ikke er noe slakk på undersiden av sverdet, kjedet sitter tett, men kan dreies for hånd uten å kiøre seg fast.

MERK: Hvis kjedet er for stramt, vil det ikke rotere. Løsne dekslet til kjedetannhjulet litt og drei kjedestrammerhjulet 14 omdreining nedover. Løft tuppen på sverdet opp og stram til låseknotten til dekslet til kjedetannhjulet igjen. Forsikre deg om at kjedet er stramt, men at det vil kunne rotere uten å sette seg fast.

10.2 Smøreolje for sagkjede (Fig. D)

- Olijen gjør det mulig å bruke sagen i temperaturer helt ned til -15 °C.

■ Bruk aldri brukt olie til å smøre sagkiedet.

1. Slå av sagen og fiern batteriet.

2. Plasser sagen på et flatt og jevnt underlag.

3. Rengjør sagsverdet og kiedet med en myk kost og løsemiddel.

4. Påfør olje i området (a) mellom sagsverdet og kjedet (Fig. D).

5. Sett tilbake batteriet og la sagen gå til olien er jevnt fordelt over hele kiedet.

11 BRUK

11.1 Før du bruker en ny motorsag

■ Les denne håndboka nøve.

- Lad batteriet fullstendig opp før første gangs bruk. Se instruksjonene under overskriften «Lade batteriet»

- Sjekk at kutteutstyret er korrekt montert og justert. Se instruksjoner under overskriften «Montering».

- Ikke bruk motorsagen før tilstrekkelig kjedeolje har nådd frem til kjedet. Se instruksjoner under overskriften «Smøre kutteutstyr».

- Langvarig eksponering for støy kan føre til permanent hørselskade. Bruk derfor alltid hørselvern.

12 STARTE OG STOPPE MOTORSAGEN (FIG. A)

ADVARSEL: Hold kroppen til venstre for kjedelinjen. Stå aldri skrevs over sagen eller kjedet, og ikke len deg over kjedelinjen.

12.1 Starte motorsagen

- Påse at kjedet er korrekt strammet. Se «Justere kjedestramming» under «Vedlikehold» i denne håndboka.

- Forsikre deg om at låseknotten (4) til dekslet til kjedetannhjulet (3) er strammet til.

- Påse at det ikke er objekter eller hindringer i nærheten som kan komme i kontakt med sverdet eller kiedet.

- Sett batteripakken (9) i motorsagen.

- Trykk på läseknappen (5) og trykk inn avtrekkerbryteren (6).

- Trykk og hold avtrekkeren, slipp bryterlåsen og fortsett å klemme på avtrekkeren for kontinuerlig saging.

12.2 Stoppe motorsagen

MERK: Kjedet vil stoppe kort tid etter at avtrekkeren slippes.

- Slipp avtrekkeren for å stoppe motorsagen.

- Når du slipper avtrekkerbryteren (5), skal knappen for å låse/låse opp (6) automatisk returnere til låst posisjon.

13 RENGJ∅RING OG VEDLIKEHOLD

13.1 Vedlikehold av sverd

De fleste sverdproblemene kan unngås ved ganske enkelt å sørge for godt vedlikehold av sagen. Hvis sverdet ikke er tilstrekkelig smurt, eller hvis du bruker motorsagen med et kjede som er for stramt, vil det føre til hurtig sverdslitasje. For å redusere sverdslitasje bør du følge disse prosedvrene for vedlikehold av sverdet:

■ Skift ut sagsverdet hvis sporet er skadet eller slitt, og sagkiedet har for stort sideveis spill.

13.2 Sliping av kjedet

For en uerfaren motorsag-bruker anbefaler vi at du får sagkjedet slipt av en spesialist fra et profesjonelt servicesenter i ditt område.

Advarsel: Skikkelig justering av dybdemåleren er like viktig som å slipe kjedet ordentlig.

Advarsel: Du må aldri montere et nytt kjede på et slitt tannhjul eller en selvinnrettende ring.

13.3 Vedlikehold av kjedet

Stramming av kjedet (se også avsnitt 10.1):

Et slakt kjede kan hoppe av sverdet og forårsake alvorlig – eller livsfarlig – skade.

Fjern alltid batteriet før du utfører noen form for montering, vedlikehold og/eller kontroll på sagen.

• Jo mer du bruker et kjede, desto lengre blir det. Det er derfor viktig å justere kjedet jevnlig for å ta opp slakk.
• Kontroller stramheten til kjedet hver gang du smører kjedet. MERK! Et nytt kjede har en innkjøringsperiode, og i denne perioden må du sjekke strammingen oftere. Stram kjedet så mye som mulig, men ikke så mye at du ikke kan trekke det fritt rundt for hånd.
• Løsne knotten til dekslet til kjedetannhjulet så mye at dekslet åpner seg.
• Drei knappen mot klokken for å løsne drivhjulsdekslet.
• Fjern all slakk i kjedet ved å dreie kjedestrammerhjulet nedover helt til kjedet sitter stramt mot sagsverdet med kuttelenkene i sporet på sverdet.
• Drei hjulet oppover hvis du ønsker å løsne på kjedet, alt etter behov.
• Stram til dekslet til kjedetannhjulet ved å skru til låseknotten igjen. Knotten skal dreies i retningen med klokka.

Advarsel: Ta aldri bort mer enn tre lenker fra en kjedeløkke, da dette vil kunne skade til kjedetannhjulet.

Kjedesmøring (se også avsnitt 10.2):

• Tilstrekkelig smøring av sverd og kjede mens du arbeider med sagen er absolutt nødvendig for å minske friksjonen med sverdet.
• La aldri sverd og kjede være foruten smøringsolje. Hvis sagen går tørr eller med for lite olje vil det redusere sagens effektivitet, forkorte livstiden til sagen, forårsake at kjedet fort blir sløvt, og det kan også lede til unormal slitasje av sverdet fordi det blir overopphetet. For lite olje vil vises ved at det produseres røk eller sverdet er misfarget.

14 TEKNISKE SPESIFIKASJONER

Modell	POWXG1045
Spenning	12 V
Sagsverdlengde	100 mm
Kuttelengde	90 mm
Kjedestørrelse	7,6 mm (0,30")
Kjededybde	1,1 mm (0,043")
Kjedetannhjul	7 tenner

15 ST∅Y

Støyverdiene er målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	78 dB(A)
Lydeffektnivå LwA	86 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

2,6 m/s²

K = 1,5 ~m / s^2

16 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til et formål produktet ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

■ Du må ta vare på kvitteringen som bevis på datoen for kiøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

- Verktøyet må lades opp minst én gang per måned for å sikre best mulig funksjon.

17 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

18 SAMSVARSERKLÆRING

varo

VARO – Vic Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer på vegne av selskapet at,

produkt: MINIMOTORSAG – BATTERIDREVET

merke: PowerPlus

modell: POWXG1045

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Vedlegg V LwA

Målt 86 dB(A)

Garantert 90 dB(A)

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN62841-1:2015

EN55014-1:2017

EN55014-2: 2015

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Sertifiseringsansvarlig

01/12/2021, Lier – Belgia

- Hold håndtagene tørre, rene og fri for olie.

- Betien kun motorsaven i godt ventilerede områder
