POWXG1045 - Sav PowerPlus - Gratis brugsanvisning og manual

Produkttype	Trådløs beskæringssav
Mærke	PowerPlus
Model	POWXG1045
Strømforsyning	Lithium-ion batteri 12 V
Klingelængde	100 mm
Sværdets skærelængde	90 mm
Kædested	7,6 mm (0,30")
Kædetykkelse	1,1 mm (0,043")
Drivhjul	7 tænder
Lydtryksniveau (LpA)	78 dB(A)
Lydeffektniveau (LwA)	86 dB(A)
Vibrationsniveau (aw)	2,6 m/s²
Garanti	36 måneder
Medfølgende batterier	2 batterier
Medfølgende oplader	Ja, med netadapter
Skæremateriale	Kun træ
Tilsigtet brug	Beskæring, rengøring til private
Beskyttelse mod tilbageslag	Ja, sikkerhedsanvisninger inkluderet
Smøring	Manuel før brug
Opladningstemperatur	4 °C til 40 °C
Opbevaringstemperatur for batteri	5 °C til 20 °C
Batterikapacitetsindikator	3 LED (fuld, 60%, lav)
Reservedele tilgængelige	Kæde, sværd, batterier

Ofte stillede spørgsmål - POWXG1045 PowerPlus

Hvordan strammes kæden på POWXG1045 saven?

Fjern batteriet. Drej dækselknappen på drivhjulet mod uret for at løsne. Brug spændingsjusteringshjulet til at justere: drej med uret for at stramme, mod uret for at løsne. Kæden skal være godt strammet uden slør på undersiden af sværdet, men skal kunne dreje frit. Spænd derefter dækselknappen.

Hvilken olie skal bruges til at smøre kæden?

Brug en speciel savkædeolie (anbefalet: PowerPlus POWOIL003 eller POWOIL006). Brug aldrig brugt olie. Før hver brug påfør smøremiddel mellem sværdet og kæden, og drej derefter saven for at fordele olien.

Hvordan oplader jeg batterierne til POWXG1045?

Slut netadapteren til en stikkontakt, og tilslut derefter opladeren. Indsæt batteriet i opladeren med korrekt polaritet. Rød lampe angiver opladning, grøn lampe angiver fuldt batteri. Lad batteriet køle af før genopladning.

Hvilket beskyttelsesudstyr skal bæres under brug?

Bær beskyttelsesbriller, handsker, høreværn, sikkerhedssko og tætsiddende tøj. Beskyt også dine ører, da lydniveauet overstiger 85 dB(A).

Hvordan starter jeg beskæringssaven?

Sørg for at batteriet er isat og kæden er korrekt strammet. Tryk først på låseknappen, træk derefter i aftrækkerkontakten. Slip låseknappen mens du holder aftrækkeren nede for kontinuerlig drift.

Hvad gør jeg ved tilbageslag fra saven?

Tilbageslag er en pludselig bagudrettet bevægelse. For at undgå det, lad ikke sværdets spids røre noget, hold saven fast med begge hænder, skær ved højt omdrejningstal og skær ikke over skulderhøjde. Brug altid en skarp kæde.

Hvor lang er garantien på POWXG1045?

Garantien er 36 måneder fra købsdato af den første bruger. Den dækker fabrikationsfejl, men ikke normal slitage, batterier, opladere eller skader som følge af forkert brug.

Kan jeg bruge saven til at skære plastik eller metal?

Nej, denne sav er kun designet til skæring i træ. Brug på andre materialer (plastik, murværk) kan beskadige værktøjet og forårsage ulykker.

Hvordan renser jeg sværdet?

Efter brug, fjern batteriet. Rengør sværdets rille og kæden med en blød børste og opløsningsmiddel. Kontroller sværdet for slid. Udskift det, hvis rillen er beskadiget. Smør derefter før næste brug.

Hvad er den maksimale skærelængde?

Sværdets skærelængde er 90 mm, med en klinge på 100 mm. Det gør det muligt at skære grene med en diameter på op til ca. 90 mm.

BRUGSANVISNING POWXG1045 PowerPlus

- Ved hud- eller øvekontakt må du følge instruksionene nedenfor:

• Lyser rødt: lader.
• Lyser grønt: fulladet.

Merk: Hvis batteriet ikke passer ordentlig, kobler du det fra og bekrefter at batteripakken er korrekt modell for denne laderen, som vist på spesifikasjonsoversikten. Lad ikke andre batteripakker eller en batteripakke som ikke passer ordentlig i laderen.

- Før du starter den nye sagen din, må kjedet smøres manuelt. (Disse produktene er tilgiengelige i utvalget vårt: POWOIL003 – 1 l og POWOIL006 – 5 l.)

■ Rengiør sagsverdet og sporet til kiedet grundig med en kost og løsemiddel.

- Stram til alle tilgiengelige skruer, hvis nødvendig.

Advarsel: Bruk alltid vernehansker när du vedlikeholder sagen. Ikke utfør vedlikehold när motoren er varm.

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

1 TILSIGTET BRUG....3
2 BESKRIVELSE (FIG. A) 3
3 MEDF∅LGENDE INDHOLD 3
4 SYMBOLER....4
5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR ELVÆRKT∅J 4
5.1 Arbejdsområde 4
5.2 Personlig sikkerhed....4
5.3 Omhyggelig håndtering og anvendelse af elværktøjer 5
5.4 Service....5
6 SIKKERHED....5
7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE 6
7.1 Batterier....6
7.2 Opladere....7
8 OPLADNING OG ISÆTNING ELLER FJERNELSE AF BATTERI 7
8.1 Visninger på opladeren....7
8.2 Opladning af batteriet (Fig. B & C)....7
8.3 Fjernelse / isættelse af batteri (Fig. A & C)....7
8.4 Batterikapacitetsindikator (Fig. A)....7
9 SIKKERHEDSFORANSTALTNINGER FOR TILBAGESLAG ..... 8
10 MONTERING....8
10.1 Samling af kæde og sværd (Fig. A & D)....9
10.2 Smøreolie til savkæden (Fig. D)....9
11 ANVENDELSE 9
11.1 Før en ny beskæringssav tages i brug....9
12 START OG STOP AF SAVEN (FIG. A)....10
12.1 Start af beskæringssaven 10
12.2 Stop af beskæringssaven....10
13 RENG∅RING OG VEDLIGEHOLDELSE ....10
13.1 Vedligeholdelse af sværdet.... 10

13.2 Slibning af kæden....10
13.3 Vedligeholdelse af kæden....11
14 TEKNISKE DATA....11
15 ST∅J....11
16 GARANTI....12
17 MILJ∅....12
18 KONFORMITETSERKLÆRING....13

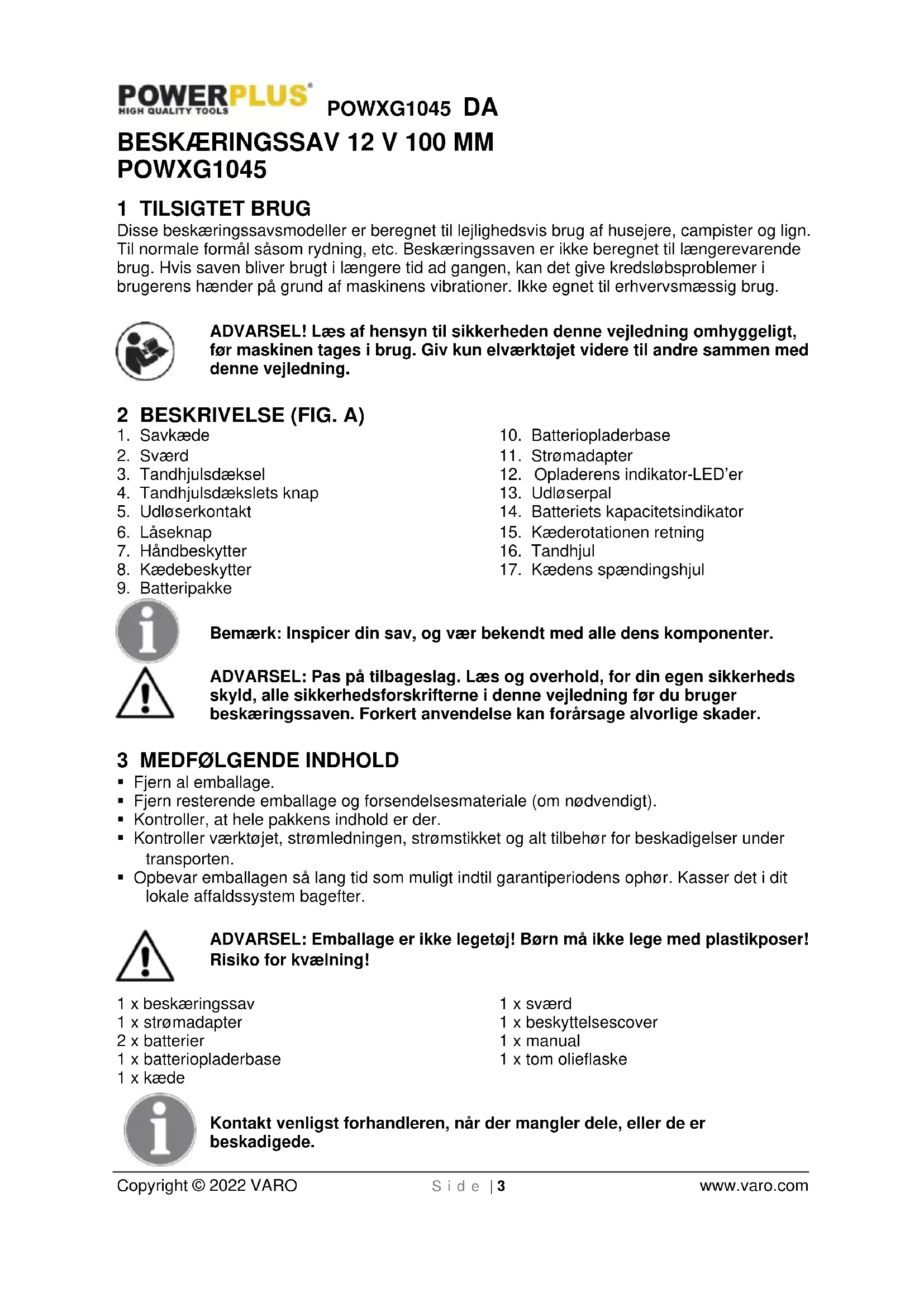

BESKÆRINGSSAV 12 V 100 MM POWXG1045

1 TILSIGTET BRUG

Disse beskæringssavsmodeller er beregnet til lejlighedsvis brug af husejere, campister og lign. Til normale formål såsom rydning, etc. Beskæringssaven er ikke beregnet til længerevarende brug. Hvis saven bliver brugt i længere tid ad gangen, kan det give kredsløbsproblemer i brugerens hænder på grund af maskinens vibrationer. Ikke egnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun elværktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Savkæde
2. Sværd
3. Tandhjulsdæksel
4. Tandhjulsdækslets knap
5. Udløserkontakt
6. Låseknap
7. Håndbeskytter
8. Kædebeskytter
9. Batteripakke
10. Batteriopladerbase
11. Strømadapter
12. Opladerens indikator-LED'er
13. Udløserpal
14. Batteriets kapacitetsindikator
15. Kæderotationen retning
16. Tandhjul
17. Kædens spændingshjul

Bemærk: Inspicer din sav, og vær bekendt med alle dens komponenter.

ADVARSEL: Pas på tilbageslag. Læs og overhold, for din egen sikkerheds skyld, alle sikkerhedsforskrifterne i denne vejledning før du bruger beskæringssaven. Forkert anvendelse kan forårsage alvorlige skader.

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 x beskæringssav
1 x strømadapter
2 x batterier
1 x batteriopladerbase
1 x kæde

1 x sværd
1 x beskyttelsescover
1 x manual
1 x tom olieflaske

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Anvendelse af beskyttelse mod støj anbefales.		Anvendelse af beskyttelsesbriller anbefales.
	Brug altid handsker.		Læs vejledningen før brug.
	Symboliserer risiko for personskader eller skader på værktøjet.		I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.
	Batteripakken må ikke udsættes for vand.		Brænd ikke batteripakken eller opladeren.
	Omgivelsestemperatur 40 °C maks. (kun for batteri).		Brug kun batteriet og opladeren i lukkede rum.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR ELVÆRKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet "Elværktøj" i det følgende refererer til netdrevne elværktøjer (med netkabel).

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. Elværktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens elværktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug elværktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter elværktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

POWXG1045 DA

- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.3 Omhyggelig håndtering og anvendelse af elværktøjer

- Overbelast ikke værktøjet. Brug det elværktøj, der er beregnet til det arbejde, der skal udføres. Med det passende elværktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.

- Brug ikke elværktøjer med defekte afbrydere. Et elværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

- Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

- Elværktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne personer.

- Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

- Brug elværktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af elværktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.4 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SIKKERHED

- Betien ALDRIG en motorsay, hvis du er udmattet, påvirket af stoffer, alkohol eller medicin.

- Brug sikkerhedsfodtøj, tætsluttende tøj samt øien-, høre- og hovedværn.

- LAD IKKE andre personer være tæt på motorsaven, når den startes eller under savningen. Hold tilskuere og dvr væk fra arbeidsområdet.

- BEGYND ALDRIG at save før du har et ryddet arbejdsområde, et sikkert fodfæste og en planlagt tilbagetrækningsvei fra det faldende træ.

- Hold alle kropsdele væk fra savkæden, når motoren kører.

- Inden du starter motoren, skal du kontrollere, at savkæden ikke er i kontakt med noget.

- BETJEN ALDRIG en motorsav der er beskadiget, justeret forkert eller som ikke er samlet komplet og sikkert. Kontrollér, at savkædens bevægelse standser, når udløserkontakten slippes.

- Udvis ekstra forsigtighed når du skærer småkrat og ungtræer, da tyndt materiale kan fanges i saykæden og blive slynget mod dig eller få dig til at miste balancen.

- Når du saver en gren, der er i spænd, skal du være opmærksom på tilbagespring, så du undgår at blive ramt, när spændet i træfibrene løsnes.

- BRUG IKKE motorsaven i et træ medmindre du er specielt uddannet til dette.

- Al service på motorsaven, udover punkterne oplistet i betjenings- og vedligeholdelsesveiledningen, bør udføres af kompetente fagmænd

- Når du transporterer din motorsav, skal du sørge for, at skeden der passer til, sidder på sværdet.

POWXG1045 DA

• BETJEN ALDRIG motorsaven tæt på brandbare væsker eller gasser uanset om det er udendørs eller indendørs, da det kan forårsage eksplosioner og/eller ildebrand.
• ANVEND DET RIGTIGE VÆRKT∅J: Brug ikke saven til andet end træ. Anvend ikke motorsaven til formål den ikke er beregnet til. Motorsaven må eksempelvis ikke bruges til at save i plastik, murværk og lignende materialer.
• En førstegangsbruger bør instrueres i brug af motorsaven af en erfaren bruger.
• Vær opmærksom på skadeligt støv og tåger (som f.eks. savstøv eller olietåge fra smøringen af kæden), og beskyt dig korrekt.
• Bær handsker og hold din hånd varm. Længere tids brug af kædesave, der udsætter brugeren for vibrationer, kan medføre hvide fingre. For at reducere risikoen for hvide fingre, skal du bære handsker og holde hånden varm. Hvis der ses nogen af symptomerne på hvide fingre, skal der straks søges lægehjælp.
• Brugeren må kun selv udskifte kæde, styreskinne. Sørg for at du altid udskifter delene med korrekt materiale som anført i manualens specifikationer.

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

Brug kun batterier og opladere, der er egnede til denne maskine.

7.1 Batterier

• Må aldrig åbnes – uanset grund.
• Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.
• Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.
• Opbevar batterierne på et køligt, tørt sted (5 °C - 20 °C). Opbevar aldrig batterierne i afladet tilstand.

- Det er bedre for Li-ion-batterier at aflade og genoplade dem regelmæssigt (mindst 4 gange om året). Den ideelle opladning ved langtidsopbevaring af dit Li-ion batteri er 40 % af kapaciteten.

- Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".

- Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.

- Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:

- Tør forsigtigt væsken af med en klud. Undgå hudkontakt.

- I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor.

√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.
√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.

Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

7.2 Opladere

• Oplad aldrig ikke-genopladelige batterier.
• Defekte ledninger skal udskiftes øjeblikkeligt.
• Må ikke udsættes for vand.
• Opladeren må ikke åbnes.
• Der må ikke eksperimenteres med opladeren.
• Opladeren er kun beregnet til indendørs brug.

8 OPLADNING OG ISÄETNING ELLER FJERNELSE AF BATTERI

8.1 Visninger på opladeren

Opladerens indikator-LED'er (11):

• Lyser grønt: Klar til opladning.
• Lyser rødt: Oplader.

Bemærk: Hvis batteriet ikke passer ordentligt, skal du frakoble det og bekræfte, at batteripakken er den korrekte model til denne oplader som vist på specifikationen. Oplad ikke andre batteripakker eller en batteripakke, der ikke passer ordentligt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
3. Lad batteripakken køle helt af, inden den bruges.
4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

BEMÆRK: Hvis batteriet er varmt efter konstant brug i værktøjet, skal det køle af til rumtemperatur inden opladning. Det forlænger dine batteriers holdbarhed.

ADVARSEL! Inden du foretager justeringer, skal du kontrollere, at maskinen er slukket, eller fjerne batteripakken.

8.2 Opladning af batteriet (Fig. B & C)

• Tilslut strømadapteren (11) til en stikkontakt.
  ■ Sæt opladeren (10) på en plan overflade og forbind den med strømadapteren.
• Når batteripakken (9) sættes ind i opladeren, skal det sikres, at den negative pol (A), matcher med den negative pol (A) på opladeren (10). Batteripakken passer ikke ind I opladeren, medmindre dette er korrekt.
• Skub batteripakken ind i opladeren, og den røde LED (12) lyser.
  Den grønne LED (12) lyser, når batteripakken er helt opladet.
• Batteriet kan blot trækkes ud af opladeren.

8.3 Fjernelse / isættelse af batteri (Fig. A & C)

• Hold værktøjet med en hånd og batteripakken (9) med den anden.
• Skub batteripakken ind. Husk, den passer ikke ind i værktøjet, hvis den er forkert placeret.
• For at fjerne: Tryk på batteriets frigørelsesrigler (13), og træk batteripakken ud samtidigt.

8.4 Batterikapacitetsindikator (Fig. A)

Der er batterikapacitetsindikatorer (14) lige under udløserkontakten (5), og du kan kontrollere batteriets kapacitetsstatus ved at trykke på udløserkontakten (5). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt.

Disse 3 LED'er (14) viser status for batteriets kapacitetsniveau:

■ 3 LED'er lyser: Batteri fuldt opladet.
■ 2 LED'er lyser: Batteri 60 % opladet.
■ 1 LED lyser: Batteri næsten afladet.

9 SIKKERHEDSFORANSTALTNINGER FOR TILBAGESLAG

• TILBAGESLAG kan opstå når SPIDSEN eller ENDEN af sværdet rører et objekt, eller når træet lukker i og klemmer savkæden i snittet.
• Berøring med enden kan i visse tilfælde forårsage en lynhurtig omvendt reaktion, der slår sværdet op og tilbage mod brugeren.
• Når savkæden BLIVER KLEMT langs BUNDEN af sværdet, kan det TRÆKKE saven fremad og væk fra brugeren.
• Når savkæden BLIVER KLEMT langs TOPPEN af sværdet, kan det SKUBBE sværdet hurtigt tilbage mod brugeren.
• Begge disse reaktioner kan bevirke, at du mister kontrollen med beskæringssaven, hvilket kan forårsage alvorlige personskader.
• Hvis du har en grundlæggende forståelse for tilbageslag, kan du reducere eller fjerne overraskelsesmomentet. Pludselig overraskelse medvirker til uheld.
• Hold godt fast på saven, mens motoren kører. Brug et fast greb, hvor tommelfingre og fingre når helt omkring beskæringssavens håndtag. Et fast greb reducerer tilbageslag og bibeholder kontrollen over saven. Giv aldrig slip!
• Kontroller at området, hvor du saver, er fri for forhindringer. Lad aldrig sværdets spids røre en kævle, gren eller andre forhindringer, som ville kunne rammes, mens du betjener saven.
  ■ Sav ved høje motoromdrejningstal.
  ■ Sav ikke over skulderhøjde.
• Følg producentens filings- og vedligeholdelsesvejledning for savkæden.
• Brug kun udskiftningssværd og -kæder, der er anbefalet af producenten eller tilsvarende.

Bemærk: En savkæde med lavt tilbageslag er en kæde, som har levet op til tilbageslagsforskrifterne.

Advarsel: Tilbageslag kan medføre farligt kontroltab af beskæringssaven og kan resultere i alvorlige eller dødelige skader på brugeren, og alle andre der står i nærheden. Pas altid på roterende tilbageslag og klemningstilbageslag, da disse udgør en stor fare for brugeren af beskæringssaven og er de primære ulykkesårsager.

10 MONTERING

Brug altid handsker, når du håndterer sværdet og kæden. Disse komponenter er skarpe og kan indeholde grater.

Kæden må aldrig røres eller justeres, mens motoren kører. Savkæden er meget skarp; Brug altid beskyttelseshandsker Når der udføres vedligeholdelse på kæden for at undgå risikoen for skader.

10.1 Samling af kæde og sværd (Fig. A & D)

• Fjern batteriet fra beskæringssaven.
• Drei tandhjulsdækslets knap (4) mor uret og fjeren knappen og dækslet (3).
• Læg den nye savkæde i en løkke og afret eventuelle knæk. Skærene skal vende i kædens rotationsretning, (15) som er markeret over tandhjulet (16). Hvis de vender bagud, skal løkken vendes om.
• Anbring kædedrivleddene i sværdets rille som vist.
• Anbring kæden så der er en løkke på bagsiden af sværdet.
• Hold kæden i stilling på sværdet og placer løkken rundt om tandhiulet.
• Slå sværdet mod monteringsoverfladen, så sværdets tapper sidder i den lange spalte.

BEMÆRK: Sørg for, at justeringsstiften er i kædespændingshullet, när sværdet placeres på tapperne.

■ Sæt tandhjulsdækslet (3) på igen.
- Sæt igen tandhjulsdækslets knap (4) på. Drej knappen med uret for at stramme tandhjulsdækslet. Sværdet skal stadig kunne bevæge sig frit efter spændingsjusteringen.
- Fjern alt slæk fra kæden ved at dreje kædespændingshjulet (17) nedad, indtil kæden hviler tæt op imod sværdet med drivleddene i sværdrillen.
■ Løft spidsen af sværdet op for at kontrollere for slæk.
- Løsn sværdets spids og drej kædespændingshjulet (17) 1/2 omgang nedad. Gentag denne proces indtil der ikke længere er slæk.
- Hold sværdets spids opad og stram tandhjulsdækslets knap. Kæden er korrekt spændt, når der ikke er noget slæk på undersiden af sværdet, kæden er tæt, men den kan drejes manuelt uden binding.

BEMÆRK: Hvis kæden er for stram, vil den ikke rotere. Løsn tandhjulsdækslets låseknap en smule og drej kædespændingshjulet 1/4 omgang opad. Løft spidsen af sværdet op, og stram låsebolten på kædeskærmen igen. Sørg for at kæden vil rotere igen uden at binde.

10.2 Smøreolie til savkæden (Fig. D)

• Før beskæringssaven tages i brug, skal kæden smøres manuelt (POWOIL003 – 1 L og POWOIL006 – 5 L fås i vores produktsortiment).
• Denne olie gør det muligt at anvende beskæringssaven i omgivelsestemperaturer på helt ned til -15 °C.
• Beskæringssaven må aldrig smøres med spildolie.
• Sluk for saven og fjern batteriet.
• Sæt saven på en plan overflade.
• Rens sværdet og kæden med en blød børste og opløsningsmiddel.
• Ko olie på området (a) mellem sværdet og kæden (Fig. D).
• Monter batteriet igen og lad saven køre, til olien er jævnt fordelt over saven.

11 ANVENDELSE

11.1 Før en ny beskæringssav tages i brug

■ Læs denne vejledning grundigt.
- Oplad batteriet helt, før saven bruges første gang. Se anvisningerne under overskriften Opladning af batteriet.
- Kontrollér, at skæreudstyret er korrekt monteret og justeret. Se anvisningerne under
- Brug ikke beskæringssaven, før en tilstrækkelig mængde kædeolie har nået kæden. Se anvisningerne under overskriften Smøring af skæreudstvret.
- Langvarig udsættelse for støj kan resultere i permanent nedsat hørelse. Så brug derfor altid godkendt høreværn.

ADVARSEL: Hold kroppen til venstre for savkæden. Stil dig aldrig over saven eller kæden og læn dig aldrig hen over savkæden.

12.1 Start af beskæringssaven

• Sørg for, at kæden er spændt til den ønskede indstilling. Se "Justering af kædespændingen" under "Vedligeholdelse" i denne vejledning.
• Kontrollér, at tandhjulsdækslets läsebolt (4) er strammet til kædeskærmen.
• Sørg for, at der ikke er nogen genstande eller forhindringer i umiddelbar nærhed, som kunne komme i kontakt med sværdet og kæden.
• Sæt batteriet (9) i beskæringssaven.
• Tryk på aflåsningsknappen (6) og træk derefter i aftrækkeren (5).
• Tryk og hold aftrækkeren, slip afbryderen og fortsæt med at klemme aftrækkeren for fortsat drift.

12.2 Stop af beskæringssaven

BEMÆRK: Det er normalt, at kæden kører til et stop, når aftrækkeren slippes.

• Slip aftrækkeren for at stoppe beskæringssaven.
• Når aftrækkeren slippes (5), nulstilles låseknappen (6) automatisk i låsepositionen.

13 RENG∅RING OG VEDLIGEHOLDELSE

13.1 Vedligeholdelse af sværdet

De fleste problemer med sværdet kan undgås, hvis beskæringssaven vedligeholdes ordentligt. Utilstrækkelig smøring af sværdet og brug af saven med en kæde, der sidder for stramt nedslider sværdet hurtigt. For at reducere sliddet på sværdet anbefales det at følge vedligeholdelsesprocedurerne for sværdet.

• Rens sværdet og sværdrillen omhyggeligt med en børste og opløsningsmiddel.
• Udskift sværdet, hvis sværdrillen er beskadiget eller slidt, og savkæden har for meget plads til siden.
• Stram om nødvendigt alle tilgængelige skruer.

Advarsel: brug altid beskyttelseshandsker ved vedligeholdelsesoperationer. Udfør ikke vedligeholdelse på maskinen, mens motoren er varm.

13.2 Slibning af kæden

Hvis man ikke er en erfaren beskæringssavsbruger, anbefaler vi, at kæden slibes professionelt hos den nærmeste fagmand.

Advarsel: det lige så vigtigt at justere dybdemålene, som det er at slibe kæden ordentligt.

Advarsel: Monter aldrig en ny kæde på et slidt tandhjul eller selvjusterende ring.

13.3 Vedligeholdelse af kæden

Kædestramning (se også afsnit 10.1):

En slæk kæde kan glide af sværdet og forårsage alvorlig eller endog dødelige kvæstelser.

Tag altid batteriet af, før der udføres montering, vedligeholdelse og/eller kontrol på maskinen.

• Jo mere du bruger en kæde, jo længere bliver den. Det er derfor vigtigt at justere kæden regelmæssigt for at holde den stram.
• Kontrollér kædens spænding hver gang, när kæden smøres. OBS! En ny kæde har en indkøringsperiode, hvor du bør kontrollere spændingen oftere. Spænd kæden så tæt som muligt, men ikke så tæt, at du ikke kan trække den frit rundt med håndkraft.
• Løsn tandhjulsdækslets låseknap, indtil den åbner sig.
• Drej grebet mod uret for at løsne skærmen på drivkædehjulet.
• Fjern alt slæk fra kæden ved at dreje kædespændingshjulet nedad, indtil kæden hviler tæt mod sværdet med drivleddene i sværdrillen.
• Drej hjulet opad for a mindske spændingen på kæden efter behov.
• Stram tandhjulsdækslet ved at dreje knappen med uret.

Advarsel: Der må aldrig fjernes mere end tre led fra kæden, da dette kan beskadige kædehjulet.

Smøring af kæden (se også afsnit 10.2):

• Tilpas påsmøring af sværd og kæde under brug er nødvendigt for at minimere friktionen med sværdet.
• Sværd og kæde må aldrig mangle smøreolie. Hvis saven bruges uden eller med for lidt olie vil det nedsætte savningseffektiviteten, afkorte savkædens levetid, gøre kæden sløv hurtigt og føre til ekstra meget slid på sværdet på grund af overophedning. Mangel på olie ses ved røg og /eller misfarvning af sværdet.

14 TEKNISKE DATA

Model	POWXG1045
Netspænding	12 V
Klingens længde	100 mm
Styrets skærelængde	90 mm
Kædedeling	7,6 mm (0,30")
Kædetykkelse	1,1 mm (0,043")
Kædehjul	7 tænder

15 ST∅J

Støjværdier målt i henhold til den relevante standard. (K=3)

Lydtryksniveau LpA	78 dB(A)
Lydeffektniveau LwA	86 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

Vibrationsniveau

2,6 m/s²

K = 1,5 ~m / s^2

16 GARANTI

- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato. - Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

■ Apparater eller dele, som udskiftes under garantien, bliver Varo NV's eiendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

- Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.

17 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

18 KONFORMITETSERKLÆRING

varo

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: BESKÆRINGSSAV–BATTERIDREVET

Varemærke: PowerPlus

Varenummer: POWXG1045

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Certificerings-manager
