BEDIENUNGSANLEITUNG POWXG1045 PowerPlus

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.3 Der Gebrauch und die Pflege von Elektrowerkzeugen ........................................ 5

8.3 Akku herausnehmen / einsetzen (Abb. A und C) ................................................. 8

8.4 Akku-Ladezustandsanzeige (Abb. A) ................................................................... 8

9 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLAG ................. 9

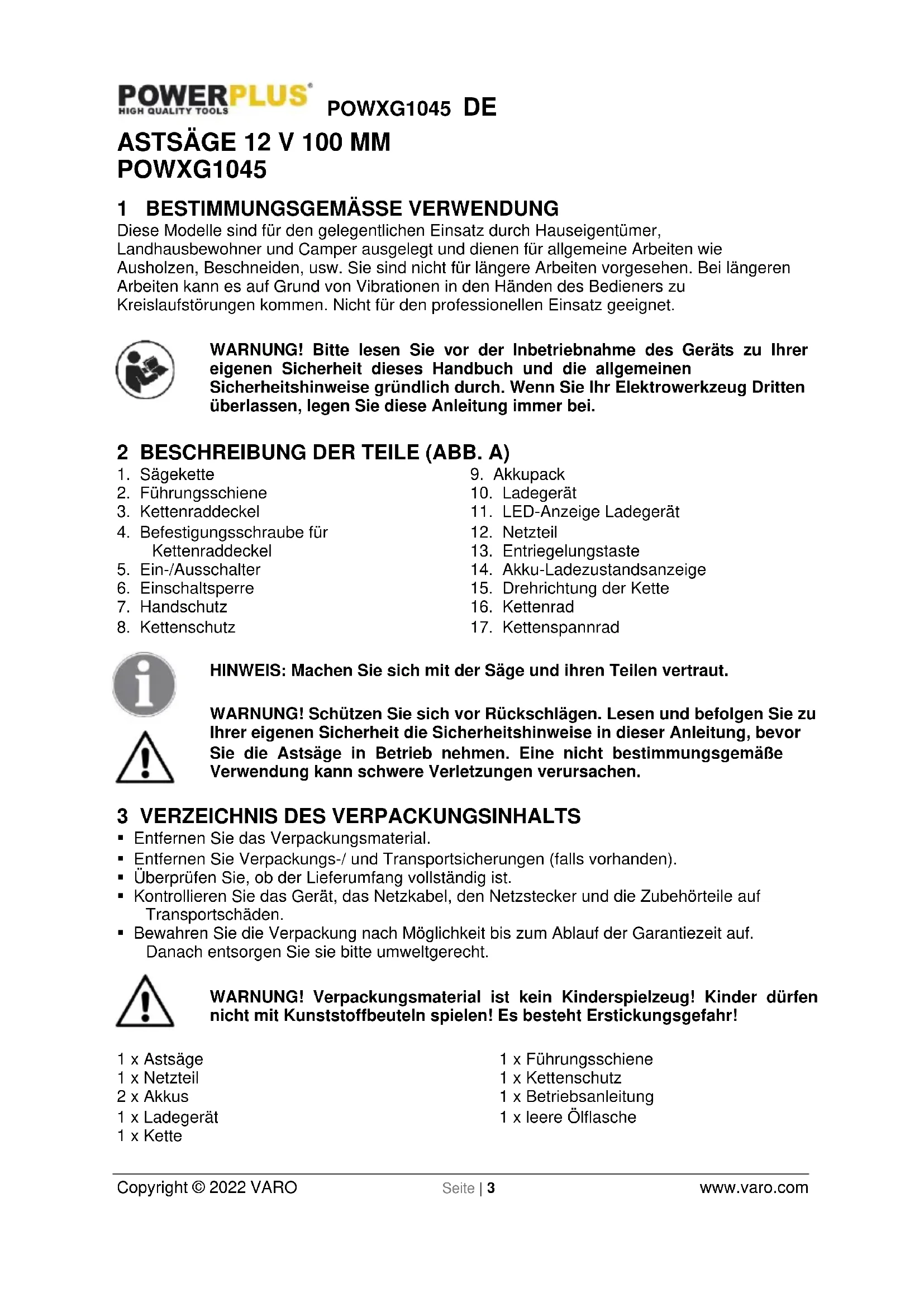

1 BESTIMMUNGSGEMÄSSE VERWENDUNG

Diese Modelle sind für den gelegentlichen Einsatz durch Hauseigentümer, Landhausbewohner und Camper ausgelegt und dienen für allgemeine Arbeiten wie Ausholzen, Beschneiden, usw. Sie sind nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen des Bedieners zu Kreislaufstörungen kommen. Nicht für den professionellen Einsatz geeignet. WARNUNG! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie Ihr Elektrowerkzeug Dritten überlassen, legen Sie diese Anleitung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

4. Befestigungsschraube für

11. LED-Anzeige Ladegerät

13. Entriegelungstaste

14. Akku-Ladezustandsanzeige

15. Drehrichtung der Kette

HINWEIS: Machen Sie sich mit der Säge und ihren Teilen vertraut. WARNUNG! Schützen Sie sich vor Rückschlägen. Lesen und befolgen Sie zu Ihrer eigenen Sicherheit die Sicherheitshinweise in dieser Anleitung, bevor Sie die Astsäge in Betrieb nehmen. Eine nicht bestimmungsgemäße Verwendung kann schwere Verletzungen verursachen.

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNUNG! Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 x Astsäge 1 x Netzteil 2 x Akkus 1 x Ladegerät 1 x Kette 1 x Führungsschiene 1 x Kettenschutz 1 x Betriebsanleitung 1 x leere ÖlflaschePOWXG1045 DE Copyright © 2022 VARO Seite | 4 www.varo.com Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Das Tragen eines Gehörschutzes wird empfohlen.

Das Tragen einer Schutzbrille wird empfohlen.

Immer Schutzhandschuhe tragen.

Vor Gebrauch Bedienungsanleitung lesen.

Hinweis auf Verletzungsgefahr oder mögliche Beschädigung des Geräts.

Übereinstimmung mit den jeweils maßgeblichen EU- Sicherheitsrichtlinien.

Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommen.

Akkupack oder Ladegerät nicht ins Feuer werfen.

Umgebungstemperatur max. 40 °C. (Gilt nur für Akku)

Akku und Ladegerät nur in geschlossenen Räumen benutzen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung eines Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch eines Elektrowerkzeugs kann zu schweren Verletzungen führen.POWXG1045 DE Copyright © 2022 VARO Seite | 5 www.varo.com

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubschutzmaske, rutschfesten Sicherheitsschuhen, Schutzhelm oder Gehörschutz je nach Erfordernis verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich vor dem Einstecken, dass das Elektrowerkzeug ausgeschaltet ist. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einstecken eingeschalteter Elektrowerkzeuge kann zu Unfällen führen.

• Entfernen Sie vor dem Einschalten eines Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder Schlüssel an einem drehenden Geräteteil kann zu Verletzungen führen.

• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.3 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das richtige Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht ein- oder ausschalten lässt. Ein Elektrowerkzeug mit einem defekten Schalter ist gefährlich und muss repariert werden.

• Ziehen Sie den Netzstecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verringert das Risiko für einen unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf, und lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrowerkzeuge sorgfältig. Kontrollieren Sie auf falsch ausgerichtete oder klemmende bewegliche Teile, auf beschädigte Teile oder andere Umstände, die den Betrieb des Elektrowerkzeugs beeinträchtigen können. Ein beschädigtes Elektrowerkzeug muss repariert werden. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen seltener und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und wie für das jeweilige Elektrowerkzeug vorgesehen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.POWXG1045 DE Copyright © 2022 VARO Seite | 6 www.varo.com 6 ALLGEMEINE SICHERHEITSHINWEISE

• Arbeiten Sie mit einer Kettensäge NICHT, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

• Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, Schutzhandschuhe, Schutzbrille, Gehörschutz und Kopfschutz.

• Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Halten Sie Zuschauer und Tiere vom Arbeitsbereich fern.

• Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand haben und einen Rückzugsweg vom fallenden Baum eingeplant haben.

• Wenn der Motor läuft, müssen alle Körperteile von der Kettensäge wegzeigen.

• Vergewissern Sie sich vor dem Start der Kettensäge, dass sie keine Gegenstände berührt.

• Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig bzw. nicht sicher montiert ist. Achten Sie darauf, dass die Sägekette anhält, wenn Sie den Ein-/Ausschalter loslassen.

• Seien Sie beim Schneiden kleiner Büsche und Pflanzen äußerst vorsichtig, denn das dünne Astwerk kann sich in der Sägekette verfangen und in Ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

• Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung in den Holzfasern plötzlich nachlässt.

• Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl sind.

• Arbeiten Sie mit der Kettensäge nur in gut belüfteten Bereichen.

• Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.

• Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur von einem qualifizierten Kundendienst für Kettensägen ausgeführt werden.

• Bringen Sie vor dem Transport der Kettensäge den Kettenschutz an.

• Arbeiten Sie mit der Kettensäge NICHT neben oder im Umfeld von entzündlichen Flüssigkeiten oder Gasen, weder in Außen- noch in Innenbereichen. Es besteht dabei Explosions- und/oder Brandgefahr.

• VERWENDEN SIE DAS RICHTIGE WERKZEUG: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie nicht vorgesehen ist. Schneiden Sie mit der Kettensäge beispielsweise kein Plastik, Stein oder Materialien, die nicht beim Bauen verwendet werden.

• Anfänger müssen sich von erfahrenen Bedienern im Umgang mit der Kettensäge und der Schutzausrüstung unterweisen lassen.

• Seien Sie sich immer der Gefährdung durch schädlichen Staub, Dunst und Dämpfe bewusst (wie Sägestaub oder Schmieröldämpfe), und schützen Sie sich entsprechend.

• Tragen Sie Handschuhe, und halten Sie Ihre Hände warm. Die längere Benutzung der Kettensäge setzt den Bediener Schwingungen aus, welche möglicherweise zur Weißfingerkrankheit führen. Um das Risiko für Weißfingerkrankheit zu verringern, tragen Sie bitte Handschuhe, und halten Sie Ihre Hand warm. Wenn Symptome der Weißfingerkrankheit auftreten, suchen Sie umgehend einen Arzt auf.

• Lediglich die Sägekette und die Führungsschiene dürfen vom Benutzer ausgetauscht werden. Vergewissern Sie sich stets, dass Sie als Ersatz das richtige, in den Spezifikationen der Betriebsanleitung angegebene Material verwenden.POWXG1045 DE Copyright © 2022 VARO Seite | 7 www.varo.com 7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen.

• Nie versuchen, den Akku zu öffnen.

• Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.

• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.

• Bewahren Sie die Akkus an einem trockenen und kühlen Ort (5-20 °C) auf. Akkus nie entladen lagern.

• Bei Li-Ion-Akkus ist es besser, sie regelmäßig zu entladen und aufzuladen (mindestens 4x pro Jahr). Die ideale Ladung beim langfristigen Lagern von Li-Ion-Akkus beträgt 40 % der Kapazität.

• Beim Entsorgen von Akkus die Hinweise im Abschnitt „Umwelt“ beachten.

• Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

• Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss mit Hitzeentwicklung führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall ins Feuer geworfen werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

• Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, gehen Sie wie folgt vor: − Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden. − Maßnahmen bei Haut- oder Augenkontakt: ✓ Sofort mit Wasser abspülen. Anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren. ✓ Bei Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen. Brandgefahr! Vermeiden Sie einen Kurzschluss der Kontakte eines herausgenommenen Akkus. Akkus niemals verbrennen.

• Nie versuchen, nicht aufladbare Batterien aufzuladen.

• Schadhafte Kabel sofort ersetzen.

• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Das Ladegerät nicht öffnen.

• Das Ladegerät nicht untersuchen.

• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt. 8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN

8.1 Anzeigen am Ladegerät (Abb. B)

Das Ladegerät (10) an die Steckdose anschließen. LED-Anzeige Ladegerät (11):

• Rot anhaltend: Laden.

• Grün anhaltend: Geladen.POWXG1045 DE Copyright © 2022 VARO Seite | 8 www.varo.com Hinweis: Wenn der Akku nicht richtig passt, den Netzstecker ziehen und sicherstellen, dass der Akkupack das richtige Modell für dieses Ladegerät ist, so wie auf dem Datenblatt angegeben. Keinen anderen Akkupack oder irgendeinen Akkupack laden, der nicht sicher ins Ladegerät passt.

1. Das Ladegerät und den Akkupack häufig kontrollieren, solange sie angeschlossen sind

2. Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akku

3. Den Akku vor dem Einsatz ganz abkühlen lassen.

4. Das Ladegerät und den Akku im Innenbereich außer Reichweite von Kindern

aufbewahren. HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß ist, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert. WARNUNG: Vor allen Einstellungen das Werkzeug ausschalten oder den Akkupack herausnehmen.

8.2 Akku laden (Abb. B und C)

• Stecken Sie das Netzteil (12) in die Steckdose.

• Stellen Sie das Ladegerät (10) auf eine ebene Unterlage und schließen Sie es an das Netzteil an.

• Achten Sie beim Einsetzen des Akkupacks (9) in das Ladegerät darauf, dass der Minuspol (A) des Akkus mit dem Minuspol (A) des Ladegeräts (10) übereinstimmt. Der Akkupack lässt sich ansonsten nicht ins Ladegerät einsetzen.

• Schieben Sie den Akkupack in das Ladegerät. Die rote LED (12) leuchtet auf.

• Wenn der Akkupack aufgeladen ist, leuchtet die grüne LED (12).

• Ziehen Sie dann den Akku ganz einfach aus dem Ladegerät heraus.

8.3 Akku herausnehmen / einsetzen (Abb. A und C)

WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass das Werkzeug ausgeschaltet ist oder der Akkupack entnommen wurde.

• Das Werkzeug in einer und den Akkupack (9) in der anderen Hand halten.

• Schieben Sie den Akkupack in das Gerät. Er lässt sich nur in der richtigen Stellung einsetzen.

• Zum Herausnehmen: Auf die Entriegelungstaste (13) des Akkus drücken und gleichzeitig den Akkupack herausziehen.

8.4 Akku-Ladezustandsanzeige (Abb. A)

Unterhalb des Ein-/Ausschalters (5) befindet sich die Akku-Ladezustandsanzeige (14). Der Ladezustand des Akkus wird durch Drücken des Ein-/Ausschalters (5) angezeigt. Bevor das Gerät benutzt wird, bitte auf den Ein-/Ausschalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist. Diese 3 LEDs (14) zeigen den Ladezustand des Akkus an:

• 3 LEDs leuchten: Akku ist aufgeladen.

• 2 LEDs leuchten: Akku ist zu 60% geladen.

• 1 LED leuchtet: Akku ist fast entladen.POWXG1045 DE Copyright © 2022 VARO Seite | 9 www.varo.com

9 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLAG

Ein RÜCKSCHLAG kann auftreten, wenn die NASE oder die SPITZE der Führungsschiene einen Gegenstand berührt, oder wenn das Holz die Sägekette im Schnitt einklemmt. Wenn die Schienenspitze Kontakt mit einem Gegenstand bekommt, kann die Führungsschiene blitzschnell nach oben und zurück zum Bediener schlagen. KLEMMT die Sägekette längs der UNTERKANTE der Führungsschiene, kann die Säge vom Bediener weg nach vorne GEZOGEN werden. KLEMMT die Sägekette längs der OBERKANTE der Führungsschiene, kann sie schnell zurück zum Bediener SCHLAGEN. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen.

• Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment verringern oder ganz ausschließen. Plötzlich eintretende Ereignisse tragen zu Unfällen bei.

• Halten Sie die Säge bei laufendem Motor gut fest. Daumen und Finger müssen den Griff der Astsäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.

• Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Führungsschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.

• Schneiden Sie mit hoher Motorgeschwindigkeit.Beugen Sie sich nicht zu weit nach vorn, und schneiden Sie nicht oberhalb Ihrer Schulterhöhe.

• Schärfen und warten Sie die Sägekette gemäß den Anweisungen des Herstellers.

• Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind. Hinweis: Eine rückschlagarme Sägekette ist eine Kette, die für geringen Rückschlag ausgelegt ist. WARNUNG: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Astsäge führen, was schwere oder tödliche Verletzungen beim Bediener oder bei einer in der Nähe stehenden Person verursachen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Astsäge und die Hauptursache der meisten Unfälle. 10 MONTAGE Beim Umgang mit der Schiene und der Kette immer Schutzhandschuhe tragen. Diese Teile sind scharf und können Grate aufweisen. Die Kette nie berühren oder einstellen, wenn der Motor läuft. Die Sägekette ist sehr scharf. Bei Wartungsarbeiten an der Kette immer Schutzhandschuhe tragen, um mögliche schwere Verletzungen zu vermeiden.

10.1 Montage von Kette und Schiene (Abb. A und D)

• Den Akku der Astsäge entfernen.

• Drehen Sie die Befestigungsschraube (4) für den Kettenraddeckel gegen den Uhrzeigersinn und nehmen Sie die Schraube und den Deckel (3) ab.POWXG1045 DE Copyright © 2022 VARO Seite | 10 www.varo.com

• Die neue Sägekette in einer Schlaufe auslegen und etwaige Knicke begradigen. Die Schneidzähne müssen in Drehrichtung der Kette (15) zeigen, die über dem Kettenrad (16) angegeben ist. Wenn sie nach hinten zeigen, muss die Schlaufe umgedreht werden.

• Die Kettenglieder wie gezeigt in die Nut der Schiene legen.

• Die Kette so auflegen, dass sich am Ende der Schiene eine Schlaufe befindet.

• Die Kette an der Schiene halten und die Schlaufe um das Kettenrad (16) führen.

• Die Schiene flach an die Montagefläche drücken, so dass die Schienenzapfen in die lange Aussparung der Schiene eingreifen. HINWEIS: Wenn die Schiene auf die Schienenzapfen gesetzt wird, muss darauf geachtet werden, dass der Einstellstift im Stiftloch des Kettenspanners sitzt.

• Setzen Sie den Kettenraddeckel (3) wieder auf.

• Setzen Sie die Befestigungsschraube (4) für den Kettenraddeckel ein und drehen Sie diese im Uhrzeigersinn, um den Kettenraddeckel zu befestigen. Die Schiene muss noch frei beweglich bleiben, um die Kettenspannung einstellen zu können.

• Spannen Sie die Kette durch Drehen des Kettenspannrads (17) nach unten, bis die Kette eng an der Schiene anliegt und die Kettenglieder in der Schienennut sitzen.

• Die Spitze der Führungsschiene anheben und auf Durchhang überprüfen.

• Lassen Sie die Spitze der Führungsschiene los und drehen Sie das Kettenspannrad (17) um eine halbe Drehung nach unten. Diesen Vorgang solange wiederholen, bis kein Durchhang mehr vorhanden ist.

• Halten Sie die Spitze der Führungsschiene nach oben und ziehen Sie die Befestigungsschraube für den Kettenraddeckel fest. Wenn die Kette an der Unterseite der Führungsschiene keinen Durchhang mehr aufweist, und wenn die Kette gut anliegt, aber sich von Hand ohne Verklemmen frei bewegen lässt, dann ist die Kette richtig gespannt. HINWEIS: Wenn die Kette zu fest angezogen ist, kann sie nicht richtig laufen. Lockern Sie die Befestigungsschraube für den Kettenraddeckel leicht und drehen Sie das Kettenspannrad um eine Vierteldrehung nach oben. Die Spitze der Führungsschiene anheben und die Befestigungsschraube für den Kettenraddeckel wieder festziehen. Vergewissern Sie sich, dass sich die Kette ohne Verklemmen dreht.

10.2 Schmieröl für die Sägekette (Abb. D)

• Vor dem ersten Einsatz Ihrer neuen Astsäge muss die Kette von Hand geölt werden. (Aus unserem Sortiment lieferbar: POWOIL003 – 1 Liter und POWOIL006 – 5 Liter.)

• Mit diesem Öl ist die ordnungsgemäße Funktion der Astsäge auch bei tiefen Umgebungstemperaturen von bis zu -15 °C gewährleistet.

• Für die Schmierung der Sägekette auf keinen Fall Altöl verwenden!

1. Schalten Sie die Säge aus und nehmen Sie den Akku ab.

2. Legen Sie die Säge auf eine ebene Unterlage.

3. Reinigen Sie die Führungsschiene und die Kette mit einer weichen Bürste und

4. Ölen Sie den Bereich (a) zwischen der Führungsschiene und der Kette (Abb. D).

5. Setzen Sie den Akku wieder ein und lassen Sie die Säge laufen, bis das Öl

gleichmäßig über die Kette verteilt ist.POWXG1045 DE Copyright © 2022 VARO Seite | 11 www.varo.com 11 BEDIENUNG

11.1 Vor dem Einsatz einer neuen Astsäge

• Bitte diese Bedienungsanleitung gründlich durchlesen.

• Vor dem ersten Einsatz den Akku voll aufladen. Siehe dazu die Anweisungen unter „Akku laden“.

• Das Schneidwerkzeug muss ordnungsgemäß angebracht und eingestellt sein. Siehe dazu die Anweisungen unter „Montage“.

• Verwenden Sie die Astsäge erst, wenn die Kette ausreichend geölt ist. Siehe Anweisungen unter „Schmieröl für die Sägekette“.

• Wenn man längere Zeit einem hohen Lärmpegel ausgesetzt ist, kann das zu bleibenden Hörschäden führen. Deshalb immer einen zugelassenen Gehörschutz tragen. 12 ASTSÄGE STARTEN UND STOPPEN (ABB. A) WARNUNG: Körper immer links von der laufenden Kette halten. Mit der Astsäge nie breitbeinig arbeiten und sich nie über die Linie der laufenden Kette beugen.

12.1 Astsäge starten

• Die Kette muss immer richtig gespannt sein. Siehe dazu die Hinweise unter „Montage von Kette und Schiene“ in dieser Anleitung.

• Achten Sie darauf, dass die Befestigungsschraube (4) für den Kettenraddeckel gut festgezogen ist.

• Im Arbeitsbereich und in dessen unmittelbarem Umfeld dürfen sich keine Gegenstände oder Hindernisse befinden, die mit der Schiene und der Sägekette in Kontakt kommen können. Den Akkupack (9) in die Astsäge einsetzen.

• Einschaltsperre (6) drücken und Ein-/Ausschalter (5) betätigen.

• Halten Sie für den Dauerbetrieb den Ein-/Ausschalter (5) gedrückt, lassen Sie die Einschaltsperre (6) los und drücken Sie weiter den Ein-/Ausschalter.

12.2 Astsäge stoppen

HINWEIS: Wenn der Ein-/Ausschalter losgelassen wird, läuft die Kette noch ein kleines Stück weit nach.

• Zum Stoppen der Astsäge den Ein-/Ausschalter (5) loslassen.

• Beim Loslassen des Ein-/Ausschalters (5) springt die Einschaltsperre (6) automatisch wieder in die verriegelte Position.

13 REINIGUNG UND WARTUNG

13.1 Wartung der Führungsschiene

Die meisten Probleme mit der Führungsschiene lassen sich vermeiden, wenn die Astsäge gut gewartet wird. Eine unzureichend geölte Führungsschiene und der Betrieb der Säge mit einer zu straffen Kette tragen zur schnellen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Führungsschiene empfohlen.

• Reinigen Sie die Führungsschiene und die Schienennut gründlich mit einer Bürste und Lösungsmittel.

• Wechseln Sie die Führungsschiene aus, wenn die Führungsnut beschädigt oder abgenutzt ist und die Sägekette seitlich zu viel Spiel hat.

• Ziehen Sie alle zugänglichen Schrauben bei Bedarf fest.POWXG1045 DE Copyright © 2022 VARO Seite | 12 www.varo.com WARNUNG: Tragen Sie bei Wartungsarbeiten immer Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.

13.2 Schärfen der Kette

Für den unerfahrenen Kettensägenbenutzer empfehlen wir, die Sägekette beim nächstgelegenen Kundendienst schärfen zu lassen. WARNUNG: Eine richtig eingestellte Schnitttiefe ist ebenso wichtig wie eine richtig geschärfte Kette. Warnung: montieren Sie niemals eine neue Kette auf ein abgenutztes Kettenrad oder einen abgenutzten automatischen Ring.

13.3 Wartung der Kette

Kettenspannung (siehe auch Abschnitt 10.1): Eine zu locker sitzende Kette kann von der Führungsschiene abspringen und schwere oder sogar tödliche Verletzungen verursachen. Vor allen Montagearbeiten, Wartungsarbeiten und/oder Überprüfungen des Geräts immer den Akku entfernen.

• Bei längerer Nutzung wird eine Kette immer länger. Deshalb ist es notwendig, in regelmäßigen Intervallen den Durchhang der Kette zu beseitigen.

• Prüfen Sie die Kettenspannung immer beim Schmieren der Kette. HINWEIS! Eine neue Kette hat eine gewisse Einlaufzeit, während der die Kettenspannung öfter überprüft werden muss. Die Kette muss zwar ordnungsgemäß gespannt sein, aber nie so stramm, dass sie von Hand nicht mehr frei bewegt werden kann.

• Lockern Sie die Befestigungsschraube für den Kettenraddeckel, bis dieser aufschnappt.

• Dann die Schraube gegen den Uhrzeigersinn drehen, um die Abdeckung des Kettenrades zu lösen.

• Spannen Sie die Kette durch Drehen des Kettenspannrads nach unten, bis die Kette eng an der Schiene anliegt und die Kettenglieder in der Schienennut sitzen.

• Um die Kette zu entspannen, drehen Sie das Rad nach oben.

• Ziehen Sie den Kettenraddeckel durch Drehen der Befestigungsschraube im Uhrzeigersinn wieder fest. WARNUNG: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Das Kettenrad kann sonst beschädigt werden. Ölen der Kette (siehe auch Abschnitt 10.2):

• Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um die Reibung mit der Führungsschiene zu verringern.

• Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene.POWXG1045 DE Copyright © 2022 VARO Seite | 13 www.varo.com 14 TECHNISCHE DATEN 15 SCHALLEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) LpA (Schalldruckpegel) 78 dB(A) LwA (Schallleistungspegel) 86 dB(A) WARNUNG: Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Gehörschutz getragen werden! aw (Schwingung) 2,6 m/s² K = 1,5 m/s² 16 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung, wie beispielsweise Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie Bohrer, Bohr- Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Handhabung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen außerdem jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem zugelassenen Kundendienst für Powerplus-Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Ein Garantieanspruch kann ebenfalls nicht geltend gemacht werden, wenn der Schaden auf mangelnde Wartung oder Überlastung des Geräts zurückzuführen ist.

• Schäden, die aus nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z. B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit nicht, und für ein Austauschgerät gilt keine neue Garantiezeit.

• Geräte oder Teile, die im Rahmen der Garantie ausgetauscht werden, gehen in das Eigentum von Varo NV über.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. Modell POWXG1045 Spannung 12 V Schwertlänge 100 mm Schnittlänge der Schiene 90 mm Kettenteilung 7,6 mm (0,30”) Kettenpegel 1,1 mm (0,043”) Kettenrad 7 ZähnePOWXG1045 DE Copyright © 2022 VARO Seite | 14 www.varo.com gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall Ihrem Händler montiert und angemessen sauber (im Original-Gerätekoffer, sofern für das Gerät zutreffend) zusammen mit dem Kaufbeleg zurückzugeben.

• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden. 17 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht in den Haushaltsmüll, sondern entsorgen Sie es auf umweltfreundliche Weise. Elektrische Altgeräte dürfen nicht als normaler Hausmüll behandelt werden. Bitte recyceln Sie diese bei zugelassenen Sammelstellen. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach Recyclingmöglichkeiten.

18 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: AKKU-ASTSÄGE Marke: PowerPlus Modell: POWXG1045 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Anhang V LwA Gemessen 86 dB(A) Garantiert 90 dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN62841-1: 2015 EN55014-1: 2017 EN55014-2: 2015 Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens, Ludo Mertens Zertifizierungsmanager 01/12/2021, Lier - BelgienPOWXG1045 ES Copyright © 2022 VARO P á g i n a | 1 www.varo.com 1 USO PREVISTO .............................................................................. 3
