8513HIM - Interphone COMELIT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Interphone vidéo avec écran couleur de 7 pouces, résolution HD, audio bidirectionnel, connectivité Wi-Fi.
Utilisation	Installation en intérieur et extérieur, permettant la communication audio et vidéo avec les visiteurs.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et la propreté de l'écran. En cas de dysfonctionnement, consulter le manuel d'utilisation pour les étapes de dépannage.
Sécurité	Fonctionnalités de sécurité intégrées, telles que la détection de mouvement et l'enregistrement vidéo des visiteurs.
Informations générales	Compatible avec d'autres appareils de la gamme COMELIT, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - 8513HIM COMELIT

Comment réinitialiser mon interphone COMELIT 8513HIM ?

Pour réinitialiser votre interphone, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne, puis relâchez-le.

Pourquoi je n'entends pas le son de l'interphone ?

Vérifiez d'abord le volume de l'interphone. Assurez-vous également que l'appareil n'est pas en mode silencieux. Si le problème persiste, vérifiez les connexions des câbles.

L'image de la caméra est floue, que faire ?

Assurez-vous que la lentille de la caméra est propre et exempte de poussière. Si l'image reste floue, vérifiez l'angle de la caméra et ajustez-le si nécessaire.

Mon interphone ne se connecte pas au réseau Wi-Fi, que faire ?

Vérifiez que le mot de passe Wi-Fi est correctement saisit. Assurez-vous également que le routeur est à portée de l'interphone et qu'il n'y a pas d'interférences.

Comment ajouter un nouvel utilisateur à l'interphone ?

Pour ajouter un nouvel utilisateur, accédez aux paramètres de l'interphone, sélectionnez 'Utilisateurs', puis 'Ajouter un utilisateur'. Suivez les instructions à l'écran.

Que faire si l'écran de l'interphone ne s'allume pas ?

Vérifiez d'abord si l'interphone est correctement alimenté. Si l'appareil est branché et ne s'allume toujours pas, essayez de le débrancher puis de le rebrancher.

Est-ce que l'interphone COMELIT 8513HIM est compatible avec d'autres systèmes ?

Oui, le COMELIT 8513HIM est compatible avec plusieurs systèmes de sécurité et d'interphone de la marque COMELIT. Vérifiez la documentation pour plus de détails.

Comment mettre à jour le logiciel de mon interphone ?

Pour mettre à jour le logiciel, accédez aux paramètres de l'interphone, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour télécharger et installer la mise à jour.

L'interphone ne se connecte pas à la caméra extérieure, que faire ?

Vérifiez les connexions des câbles entre l'interphone et la caméra. Assurez-vous également que la caméra est alimentée et fonctionnelle.

Comment régler la luminosité de l'écran ?

Accédez aux paramètres de l'écran dans le menu de l'interphone et ajustez le niveau de luminosité selon vos préférences.

MODE D'EMPLOI 8513HIM COMELIT

• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.

• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des appareils, pour des modifi cations effectuées par d’autres personnes pour n’importe quelle raison et pour l'utilisation d’accessoires et matériaux non d'origine.

• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs). L'application du marquage CE atteste cette conformité.• Ne jamais introduire d'objets, ni verser de liquides, à l'intérieur du dispositif.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien. Toute reproduction de ce document, en partie ou dans son intégralité, est interdite sans l'autorisation écrite de Comelit Group spa. Les marques et les désignations commerciales publiées ici appartiennent à leurs propriétaires Pour disposer d’informations plus complètes sur l’installation et le câblage du système ViP, consulter le manuel technique disponible également sur le site www.comelitgroup.com. CONTENU DU KIT 8511I 8511IM 8512IM 8513IM 1 Poste intérieur Art. 6202WK Art. 6202WK Art. 6202WK Étrier Art. 6231 Art. 6231 Art. 6231 1 Alimentation pour poste intérieur Art. 1441B Art. 1441B Art. 1441B Art. 1441B Dérivation de palier Art.1440 Art. 1440 Gateway d'appartement * Art. 1456S GATEWAY SLAVE Art. 1456 GATEWAY MASTER 1 Poste extérieur Ikall Art. 4894I (ikall) Art. 4894IM** (ikall métal) Art. 4894IM** (ikall métal) Art. 4894IM** (ikall métal) 1 Alimentation pour poste extérieur Art. 1595 Art. 1595 Art. 1595 Art. 1595 Il est possible de télécharger l'application « Intercall Vip » sur Google play (pour les dispositifs Android) et sur Apple Store (pour les dispositifs IOS). DÉFAUT : l’adresse ViP du poste intérieur art. 6202WK est défi nie sur 00000001 « Maître », l'adresse VIP du poste extérieur Art. 4894I / Art. 4894IM est défi nie sur 00000100. L'adresse IP du gateway Art. 1456 et Art. 1456S est défi nie sur 192.168.1.200.

• Pour la confi guration et le câblage du gateway d'appartement, consulter le Manuel technique de l'Art. 1456 et Art. 1456S. ** Possibilité de se procurer à part un poste extérieur supplémentaire pré-programmé ikall métal Art. 4895IM (avec son alimentateur pour poste extérieur Art. 1595) Guide au montage d'un câble de réseau pour la connexion entre PC et switch comelit art. 1440 ou entre PC et sortie Ethernet POE Les câbles conseillés sont les suivants :

• UTP (Unshielded Twisted Pair) : câble avec paires torsadées non blindé (non protégé contre les perturbations d'origine électromagnétique), longueur maximale 100 mètres. Il est conseillé d'utiliser un câble Panduit, réf. NUL5C04BU-CE.

• STP (Shilded Twisted Pair) : type UTP avec blindage en maille métallique. Les câbles UTP et STP peuvent être de différentes catégories. Pour le système ViP, il est obligatoire d'utiliser des câbles de catégorie 5 (CAT 5) ou supérieure. Les outils nécessaires au montage sont les suivants :

• Pince à sertir 6-P 8-P. Il est conseillé d'utiliser une pince à 8 broches Panduit réf. MPT5-8A.

• 2 connecteurs RJ45 pour chaque portion de câble. Il est conseillé d'utiliser des connecteurs Panduit réf. MP588-L.9

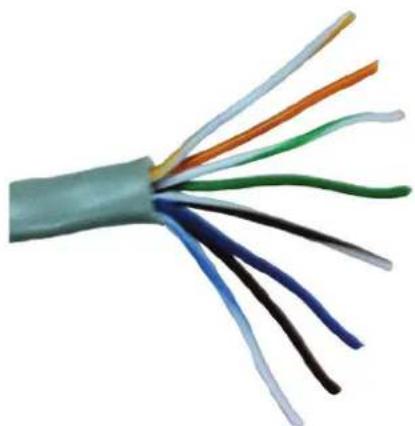

Procédure de montage. 1. La plupart des pinces à sertir présentent deux paires de lames : une paire d'un côté pour dénuder les fi ls et une paire de l'autre pour couper les fi ls. Si la pince ne suffi t pas pour couper la gaine du câble, utiliser un cutter pour l'entailler et enlever un morceau d'environ deux cen- timètres. Veiller en particulier à ne pas couper ni entailler l'isolation des fi ls à l'intérieur de la gaine : dès qu'elles sont coupées, la plupart des gaines se cassent si on les plie ou on les tire. 2. Après avoir enlevé la gaine, quatre paires de fi ls apparaissent, torsadés deux par deux, de couleurs différentes. Dérouler les paires de fi ls de façon à obtenir 8 fi ls séparés. Veiller à les distinguer s'ils ne sont pas de couleurs différentes (dans certains câbles, les fi ls blancs et les fi ls de couleurs sont tous blancs).

3. Ouvrir les fi ls en éventail et couper les câbles « bleu », « blanc / bleu », « blanc / marron », « marron ».

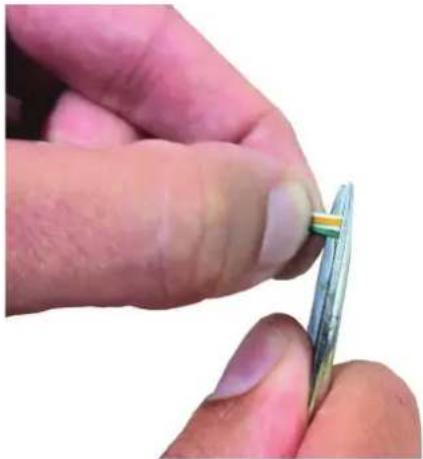

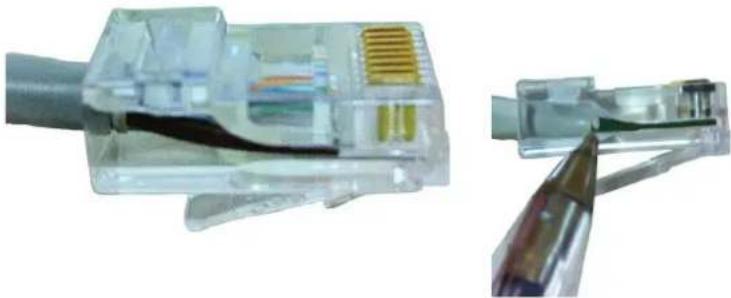

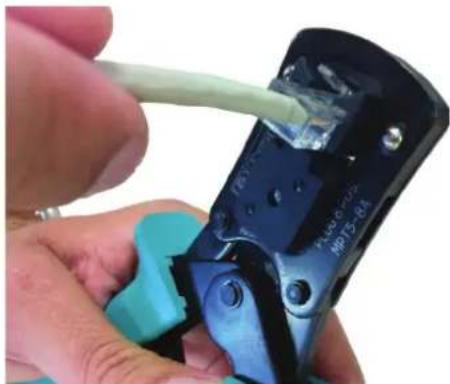

4. Installer les fi ls dans l'ordre où il faudra les sertir, de gauche à droite. La confi guration du câble est indiquée dans le tableau 1, fi gure A. Tableau 1 Connecteur 1 Connecteur 2 Blanc / Orange Blanc / Orange Orange Orange Blanc / Vert Blanc / Vert Vide Vide Vide Vide Vert Vert Vide Vide Vide Vide N.B. : si les câbles sont d'une autre couleur, il suffi t de veiller à conserver les correspondances. Connecteur 1 Connecteur 210 FRFR 5. Tenir les fi ls fermement entre deux doigts et les aplatir de façon à les maintenir côte à côte, les lisser, effacer les courbures laissées par leur précédente torsion, les étirer avec les doigts. Veiller à ce qu'ils restent en ordre. 6. Tout en continuant à les tenir fermement, les couper à 2 centimètres avec la pince afi n qu'ils soient tous de la même longueur. 7. Enfi ler les fi ls dans le connecteur RJ45 en les maintenant alignés avec les doigts. La languette du connecteur doit être tournée vers le bas et non visible. La gaine isolante doit arriver juste au bord du connecteur. 8. Vérifi er, en regardant sur le côté du connecteur, que les fi ls arrivent bien au fond. Introduire le connecteur dans la pince à sertir et serrer des deux mains pour sertir le connecteur de sorte à bloquer les fi ls. La pince ne doit pas s'ouvrir avant d'être serrée à fond.

9. Répéter exactement les passages ci-dessus, du point 1 au point 8, pour sertir le câble de l'autre côté.

Exemple de connecteur complet11
