8513HIM - Citofono COMELIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Citofono audio/video
Marca	COMELIT
Modello	8513HIM
Alimentazione (posto interno)	Art. 1441B (12V DC)
Alimentazione (posto esterno)	Art. 1595 (12V DC)
Consumo elettrico	Inferiore a 10 W
Dimensioni (posto interno)	140 x 80 x 30 mm
Dimensioni (posto esterno)	160 x 80 x 40 mm
Peso (posto interno)	200 g
Peso (posto esterno)	300 g
Funzioni principali	Comunicazione bidirezionale, apertura porta, visione video, chiamata, interfono
Connessione rete	Ethernet RJ45 (cavo CAT5 o superiore), sistema ViP
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare liquidi
Sicurezza	Installazione da parte di un elettricista qualificato, rispetto delle norme elettriche
Contenuto del kit	Posto interno Art.6202WK, staffa Art.6231, alimentatore Art.1441B, derivazione di pianerottolo Art.1440, gateway di appartamento Art.1456 o 1456S, posto esterno Ikall Art.4894I/IM, alimentatore Art.1595
Compatibilità applicazione	Applicazione Intercall Vip (Android e iOS)
Garanzia	Conforme alla direttiva 2006/95/CE

Domande frequenti - 8513HIM COMELIT

Come installare il cavo di rete per il citofono?

Utilizzare un cavo UTP o STP di categoria CAT5 o superiore. Spellare la guaina, srotolare le coppie, tagliare i fili blu, bianco/blu, bianco/marrone, marrone. Inserire i fili nell'ordine indicato (bianco/arancio, arancio, bianco/verde, vuoto, vuoto, verde, vuoto, vuoto) nei connettori RJ45, quindi crimpare con una pinza crimpadora.

Quale alimentatore per il posto esterno?

Il posto esterno richiede un alimentatore Art. 1595 (12V DC). Incluso nel kit.

Come configurare l'indirizzo IP del sistema?

L'indirizzo IP predefinito del gateway è 192.168.1.200. Il posto interno ha l'indirizzo ViP 00000001 (Master) e il posto esterno 00000100. Consultare il manuale tecnico per modificare questi indirizzi.

Cosa fare se il citofono non funziona?

Verificare l'alimentazione elettrica, le connessioni di rete e gli indirizzi IP. Assicurarsi che i cavi siano crimpati correttamente e che i LED sui dispositivi indichino attività. Se il problema persiste, contattare un professionista.

Come pulire il citofono?

Pulire con un panno asciutto e morbido. Non utilizzare mai liquidi o prodotti abrasivi per evitare di danneggiare il dispositivo.

Posso utilizzare un cavo UTP o STP?

Sì, entrambi i tipi sono accettati. Il cavo UTP è non schermato, il STP è schermato. Assicurarsi che sia di categoria 5 o superiore e che la lunghezza non superi i 100 metri.

Come tagliare e crimpare i cavi di rete?

Utilizzare una pinza crimpadora 6-P o 8-P. Spellare la guaina per 2 cm, tagliare i fili alla stessa lunghezza, inserirli nel connettore RJ45 (linguetta verso il basso) e crimpare saldamente. Verificare che i fili arrivino fino in fondo.

Cos'è il sistema ViP?

ViP è il sistema proprietario di Comelit basato su IP. Consente la comunicazione audio/video tra il posto esterno e interno tramite una rete Ethernet. L'applicazione Intercall Vip consente di controllare il sistema da uno smartphone.

Come scaricare l'applicazione Intercall Vip?

L'applicazione è disponibile gratuitamente su Google Play per Android e su Apple Store per iOS. Cercare 'Intercall Vip' e installarla.

Cosa contiene il kit 8513HIM?

Il kit comprende: posto interno Art.6202WK, staffa Art.6231, alimentatore Art.1441B, derivazione di pianerottolo Art.1440, gateway di appartamento, posto esterno Ikall Art.4894I/IM, e alimentatore Art.1595 per il posto esterno.

MANUALE UTENTE 8513HIM COMELIT

• Effettuare l'installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all'uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l'uso di accessori e materiali non originali.
• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò è attestato dalla presenza della marcatura CE sugli stessi.
  • Non inserire oggetti né versare liquidi all'interno del dispositivo.
  • Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.
• Togliere l'alimentazione prima di effettuare qualsiasi manutenzione.

Questo documento non è riproducibile in alcuna sua parte senza previa autorizzazione scritta di Comellt Group S.p.A. I marchi e le denominazioni commerciali che compaiono in questa pubblicazione appartengono al relativi proprietari.

Per le informazioni complete di installazione e cablaggio sul sistema ViP consultare il manuale tecnico reperibile anche sul sito www.comelitgroup.com.

CONTENUTO DEL KIT 8511I 8511IM 8512IM 8513IM
1 Posto interno Art. 6202WK Art. 6202WK Art. 6202WK
Staffa Art. 6231 Art. 6231 Art. 6231
1 Alimentatore per posto interno	Art. 1441B	Art. 1441B	Art. 1441B	Art. 1441B
Derivatore di piano	Art.1440	Art. 1440
Gateway di Appartamento*			Art. 1456SGATEWAY SLAVE	Art. 1456GATEWAY MASTER
1 Posto esterno Ikall	Art. 4894I(ikall)	Art. 4894IM**(ikall metal)	Art. 4894IM**(ikall metal)	Art. 4894IM**(ikall metal)
1 Alimentatore per posto esterno	Art. 1595	Art. 1595	Art. 1595	Art. 1595
L'applicazione "Intercall Vip" è scaricabile da Google play (per dispositivi Android) e da Apple Store (per dispositivi IOS).

DEFAULT: l'indirizzo ViP del posto interno Art. 6202WK è impostato a 00000001 "Master", l'indirizzo ViP del posto esterno Art. 4894I / Art. 4894IM è impostato a 00000100.

L'indirizzo IP del getaway Art. 1456 e Art. 1456S è impostato a 192.168.1.200.

* Per la configurazione e il cablaggio del gateway di appartamento consultare il Manuale Tecnico dell'Art. 1456 e Art. 1456S.
** È possibile acquistare separatamente un posto esterno aggiuntivo pre-programmato ikall metal Art. 4895IM (e relativo alimentatore per posto esterno Art. 1595).

Guida al montaggio di un cavo di rete per collegamento tra PC e switch comelit Art. 1440 o tra PC e uscita ethernet POE

I cavi consigliati sono:

• UTP (Unshielded Twisted Pair): cavo con coppie avvolte non schermato (non protetto da interferenze elettromagnetiche), massima lunghezza 100 metri. Si consiglia l'uso di un cavo Panduit cod. NUL5C04BU-CE.
• STP (Shilded Twisted Pair): simile ad UTP con schermatura in calza metallica.

I cavi UTP, STP possono essere di diverse categorie. Per il sistema ViP è fatto d'obbligo impiegare cavi di categoria 5 (CAT 5) o superiore.

Gli strumenti necessari per il montaggio sono:

• Pinza a crimpare 6-P 8-P.
Si consiglia l'utilizzo di una pinza 8 poli Panduit cod. MPT5-8A.

• 2 connettori RJ45 per ogni tratta di cavo.
Si consiglia l'utilizzo di connettori Panduit cod. MP588-L.

Procedura per il montaggio.

1. La maggior parte delle pinze a crimpare ha due coppie di lame, una coppia da un lato, per spellare i fili e l'altra coppia, dall'altro lato, per tagliare i fili. Se la pinza non vi permette di tagliare la guaina del cavo dovete usare una lametta ed incidere con questa la guaina stessa, togliendone un pezzo della lunghezza di circa due centimetri. Fate molta attenzione a non tagliare o incidere l'isolamento dei fili dentro la guaina, la maggior parte delle guaine appena incise si spezzano se piegate o tirate.

1. Quando avete rimosso la guaina avrete quattro coppie di fili avvolti tra di loro a due a due e di colore diverso. Svolgete le coppie di fili in modo da avere 8 fili separati, ma fate attenzione a distinguerli nel caso non avessero colori diversi (in alcuni cavi i fili bianco/colore sono tutti bianchi).

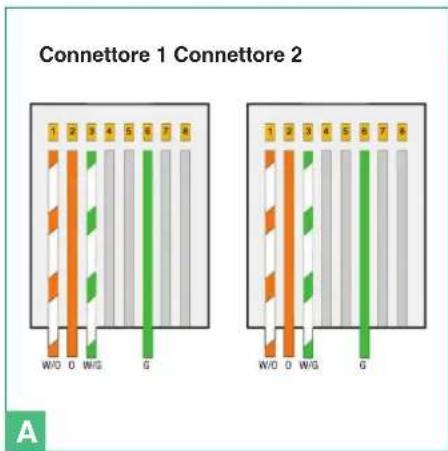

1. Disponete i cavi nell'ordine in cui dovrete crimparli da sinistra a destra. La configurazione del cavo la potete vedere in Tabella 1 e Figura A.

Tabella 1
Connettore 1 Connettore 2
Bianco / Arancio Bianco / Arancio
Arancio Arancio
Bianco / Verde Bianco / Verde
Vuoto Vuoto
Vuoto Vuoto
Verde Verde
Vuoto Vuoto
Vuoto Vuoto
Nota Bene:se i colori del cavo sono diversi basta mantenere le corrispondenze giuste.

Connettore 1 Connettore 2 W/O O W/G G W/O O W/G G

1. Tenere i fili stretti tra due dita ed appiattirli in modo che stiano ben affiancati tra loro, lisciateli bene, togliendo le leggere curvature dovute al precedente avvolgimento tra i fili, stirandoli con le dita. Attenzione che non si spostino dall'ordine in cui devono stare.

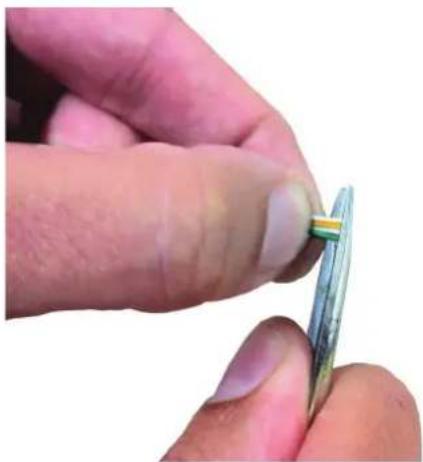

2. Continuando a tenerli stretti tagliate con la pinza la parte eccedente i 2 centimetri in modo da averli tutti della stessa lunghezza.

1. Inserire i fili nel connettore RJ45 tenendoli sempre allineati stretti tra le dita. Il connettore deve avere la linguetta in basso, non in vista. La guaina isolante deve arrivare giusto vicino al bordo del connettore.

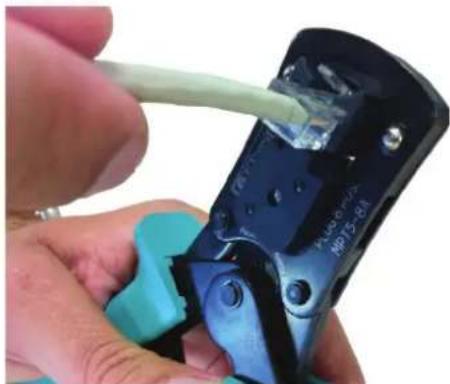

1. Guardando sul lato del connettore trasparente, verificate che i fili siano giunti sino in fondo. Quindi inserite il connettore nella pinza a crimpare e, stringendo la pinza con due mani, crimpate il connettore in modo da fermare i fili. La pinza non dovrebbe aprirsi se non si è giunti fino in fondo.

1. Ora ripetete esattamente i vari passaggi visti sopra nei punti da 1 a 8 per crimpare il cavo dall'altro lato.

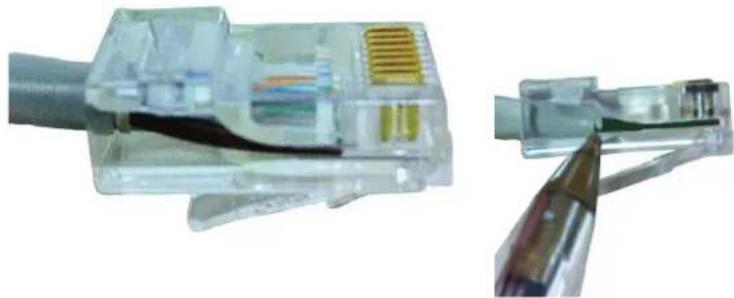

Esempio di connettore completo
