| Producttype | Audio/video-intercom |
| Merk | COMELIT |
| Model | 8513HIM |
| Voeding (binnenpost) | Art. 1441B (12V DC) |
| Voeding (buitenpost) | Art. 1595 (12V DC) |
| Stroomverbruik | Minder dan 10 W |
| Afmetingen (binnenpost) | 140 x 80 x 30 mm |
| Afmetingen (buitenpost) | 160 x 80 x 40 mm |
| Gewicht (binnenpost) | 200 g |
| Gewicht (buitenpost) | 300 g |
| Belangrijkste functies | Tweerichtingscommunicatie, deuropening, videobeeld, oproep, intercom |
| Netwerkverbinding | Ethernet RJ45 (kabel CAT5 of hoger), ViP-systeem |
| Onderhoud en reiniging | Reinigen met een droge doek, geen vloeistoffen gebruiken |
| Veiligheid | Installatie door een gekwalificeerde elektricien, naleving van elektrische normen |
| Inhoud van de kit | Binnenpost Art.6202WK, beugel Art.6231, voeding Art.1441B, verdiepingsafleiding Art.1440, appartementgateway Art.1456 of 1456S, buitenpost Ikall Art.4894I/IM, voeding Art.1595 |
| App-compatibiliteit | Intercall Vip-app (Android en iOS) |
| Garantie | Conform richtlijn 2006/95/EG |
Veelgestelde vragen - 8513HIM COMELIT
Gebruikersvragen over 8513HIM COMELIT
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Intercom in PDF-formaat gratis! Vind uw handleiding 8513HIM - COMELIT en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 8513HIM van het merk COMELIT.
GEBRUIKSAANWIJZING 8513HIM COMELIT
- Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.
- Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comellt Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.
- Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangl). Dit wordt bevestigd door het CE-label op de producten.
- Voorkom het binnendringen van vreemde voorwerpen of vloeistoffen in de toestellen.
- De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.
- Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.
Dit document mag niet gedeeltelijk of gehoel gereproducoord worden zonder voorafgaande schriftelijke toestlemming van Comelit Group spa. De merken en de handelsnamen die in deze publicatie gebruikt worden behoren aan de respectievelijke eigenaars.
Zie voor de complete gegevens m.b.t. het installeren en bedraden van het ViP-systeem de technische handleiding die ook beschikbaar is op de site www.comelitgroup.com.
| INHOUD VAN DE KIT | 8511I 8511IM 8512IM 8513IM | ||
| 1 Interne aansluiting Art. 6202WK Art. 6202WK Art. 6202WK | |||
| Grondplaat Art. 6231 Art. 6231 Art. 6231 | |||
| 1 Voedingseenheid voor interne aansluiting | Art. 1441B | Art. 1441B | Art. 1441B |
| Verdeler-versterker voor etage | Art.1440 | Art. 1440 | |
| Appartementgateway * | Art. 1456SGATEWAY SLAVE | ||
| 1 entreepaneel Ikall | Art. 4894I(ikall) | Art. 4894IM**(ikall metaal) | Art. 4894IM**(ikall metaal) |
| 1 Voedingseenheid voor entreepaneel | Art. 1595 | Art. 1595 | Art. 1595 |
| De app Intercall Vip kan worden gedownload via Google Play (voor Android-apparaten) of de Apple Store (voor IOS-apparaten). | |||
STANDAARD: het ViP-adres van de interne aansluiting art. 6202WK is ingesteld op 00000001 'Master'; ViP-adres van entreepaneel Art. 4894I / Art. 4894IM is ingesteld op 00000100.
Het IP-adres van gateway art. 1456 en art. 1456S is ingesteld op 192.168.1.200.
* Voor de configuratie en de bekabeling van de appartementgateway, raadpleeg de technische handleiding van Art. 1456 en Art. 1456S.
** Het is mogelijk apart een aanvullend voorgeprogrammeerd entreepaneel ikall metaal Art. 4895IM (en de bijbehorende voedingseenheid voor entreepaneel Art. 1595) aan te schaffen
Handleiding voor montage van een netkabel voor de verbinding tussen pc en switch Comelit Art. 1440 of tussen pc en POE ethernetuitgang
De aanbevolen kabels zijn:
- UTP (Unshielded Twisted Pair): niet-afgeschermde kabel met omhulde paren (niet beschermd tegen elektromagnetische interferentie), maximum lengte 100 meter. Aangeraden wordt gebruik te maken van een Panduit-kabel code NUL5C04BU-CE.
- STP (Shilded Twisted Pair): als UTP met afscherming van metalen kous.
De kabels UTP, STP kunnen van verschillende categorieën zijn. Voor het ViP-systeem dienen verplicht kabels van categorie 5 (CAT 5) of hoger te worden gebruikt.
De instrumenten die benodigd zijn voor de montage zijn:
• Krimptang 6-P 8-P.
Aangeraden wordt gebruik te maken van een tang met 8 polen Panduit code MPT5-8A.
- 2 RJ45-connectors voor ieder kabeltraject.
Aangeraden wordt gebruik te maken van een Panduit-connectors code MP588-L.
- De meeste krimptangen hebben twee paren snijbladen, het ene aan de ene kant, om de draden te strippen, en het andere aan de andere kant, om de draden te snijden. Als u er niet in slaagt de kabelomhulling met de tang door te snijden, moet u een mesje gebruiken en hiermee de omhulling inkerven, en een stuk van ongeveer twee centimeter lang verwijderen. Let goed op dat u de isolatie van de draden binnen de omhulling niet doorsnijdt of inkerft, de meeste omhullingen zullen wanneer ze ingekerfd zijn breken zodra ze gebogen worden of men eraan trekt.
- Na het verwijderen van de omhulling heeft u vier draadparen die twee aan twee omhuld zijn, met verschillende kleuren. Maak de draadparen los, zodat u 8 losse draden heeft, maar let wel op dat u ze onderscheidt in het geval ze geen verschillende kleuren hebben (bij sommige kabels zijn de wit/kleur-draden helemaal wit).

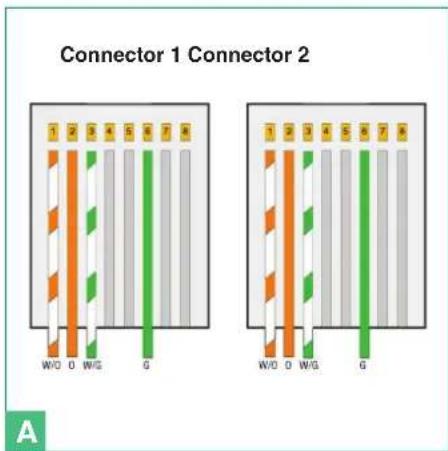

- Plaats de draden in de volgorde waarin ze gekrompen moeten worden, van links naar rechts. De configuratie van de kabel ziet u in tabel 1 en afbeelding A.
| Tabel 1 | |
| Connector 1 Connector 2 | |
| Wit / oranje Wit / oranje | |
| Oranje Oranje | |
| Wit / groen Wit / groen | |
| Leeg Leeg | |
| Leeg Leeg | |
| Groen Groen | |
| Leeg Leeg | |
| Leeg Leeg | |
| N.B.: als de kleuren van de kabels afwijken, is het voldoende dat u ervoor zorgt dat de correspondenties kloppen. | |

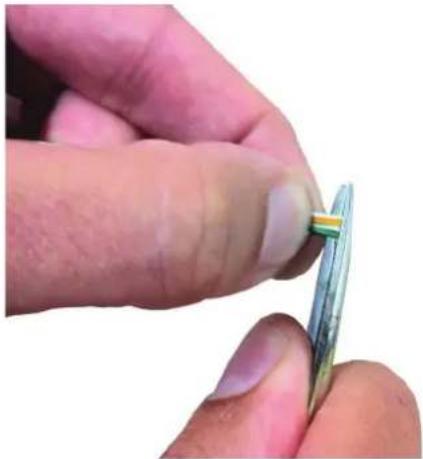

- Klem de draden stevig tussen twee vingers en maak ze plat zodat ze goed naast elkaar liggen, strijk ze goed recht met uw vinger om bochten die ontstaan zijn doordat de draden eerder gewikkeld waren te elimineren. Let op dat u de volgorde van de draden niet verandert.
- Knip, terwijl u de draden stevig vast blijft houden, met de tang de overtollige 2 cm af zodat alle draden even lang zijn.

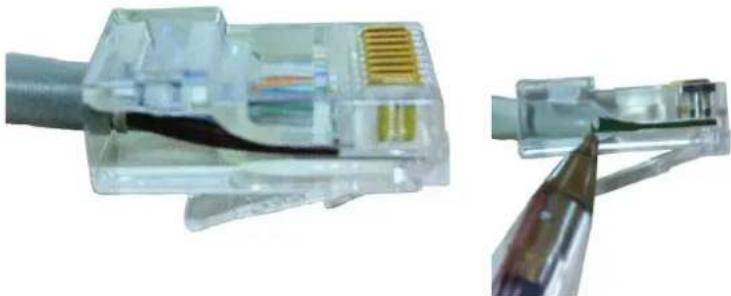

- Steek de draden in de connector RJ45 terwijl u ze allemaal uitgelijnd tussen uw vingers geklemd houdt. Het lipje van de connector moet onderaan zitten en niet zichtbaar zijn. De isolerende omhulling moet net tot bij de rand van de connector reiken.

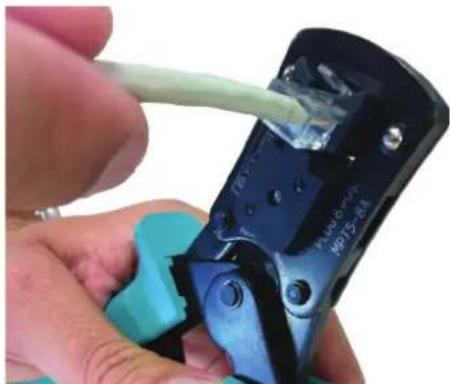

- Bekijk de zijkant van de transparante connector en controleer of de draden helemaal tot aan de onderkant zijn ingestoken. Zet de connector vervolgens in de krimptang en oefen druk uit met twee handen om de connector zodanig te krimpen dat de draden geblokkeerd worden. De tang behoort niet geopend te worden totdat u helemaal aan het eind bent.
- Herhaal nu exact dezelfde stappen die beschreven zijn bij de punten 1 tot 8 om de kabel aan de andere kant te krimpen.
Voorbeeld van complete connector
• Crimpzange 6-P 8-P.
