РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 8513HIM COMELIT

ТЕХНИЧЕXСКОМУ РУКОВОДСТВУ

• Выполняйте установку, тщательно соблюдая инструкции производителя и требования действующих норм.

• Все устройства должны использоваться только в соответствии со своим предназначением. Comelit Group S.p.A. снимает с себя всякую ответственность за неправильное использование приборов, за изменения, внесенные третьими лицами по любой причине и с любой целью, а также за использование неоригинальных материалов и принадлежностей.
• Все изделия соответствуют требованиям Директивы 2006/95/EC (которая заменяет Директиву 73/23/EEC и последующие поправки), о чем свидетельствует нанесенный на них знак CE.• Не помещайте внутрь устройства посторонние предметы и не допускайте попадания в него жидкостей.
• Все работы по установке, монтажу и техническому обслуживанию электроприборов должны выполняться только квалифицированными электриками.
• Отключайте электропитание перед выполнением технического обслуживания. Запрещается воспроизведение любой части данного документа без предварительного письменного разрешения компании Comelit Group Spa. Товарные знаки и торговые марки, упомянутые в данном документе, являются собственностью их соответствующих владельцев. В КОМПЛЕКТ ВХОДИТ: 8511I 8511IM 8512IM 8513IM 1 Внутренний блок Art. 6202WK Art. 6202WK Art. 6202WK Держатель Art. 6231 Art. 6231 Art. 6231 1 Блок питания для внутреннего блока Art. 1441B Art. 1441B Art. 1441B Art. 1441B Этажный ответвитель Art.1440 Art. 1440 Шлюз квартиры

Art. 1456S GATEWAY SLAVE Art. 1456 GATEWAY MASTER 1 Внешний блок Ikall Art. 4894I (ikall) Art. 4894IM** (ikall metal) Art. 4894IM** (ikall metal) Art. 4894IM** (ikall metal) 1 Блок питания для внешнего блока Art. 1595 Art. 1595 Art. 1595 Art. 1595 Приложение "Intercall Vip" можно скачать из Google play (для Android-устройств) и из Apple Store (для IOS-устройств). НАСТРОЙКА ПО УМОЛЧАНИЮ: ViP-адрес внутреннего блока арт. 6202WK настроен на 00000001 "Master", ViP-адрес внешнего блока арт. 4894I / арт. 4894IM установлен на 00000100. IP-адрес шлюза арт. 1456 и арт. 1456S настроен на 192.168.1.200.

• Для конфигурации и кабельного подключения шлюза квартиры обращайтесь к техническому руководству арт. 1456 и арт. 1456S. ** Отдельно можно приобрести дополнительный предварительно запрограммированный внешний блок ikall metal арт. 4895IM (и соответствующий блок питания для внешнего блока арт. 1595) Инструкции по монтажу сетевого кабеля для соединения ПК с коммутатором Comelit арт. 1440 или ПК с выходом Ethernet POE Рекомендуемые кабели:

• UTP (Unshielded Twisted Pair): кабель с неэкранированной витой парой (не защищенный от электромагнитных помех), максимальная длина 100 метров. Рекомендуется использование кабеля Panduit код NUL5C04BU-CE.

• STP (Shilded Twisted Pair): подобен кабелю UTP, но экранированный металлической оплеткой. Кабели UTP, STP могут принадлежать к различным категориям. Для системы ViP обязательным является применение кабелей категории 5 (CAT 5)

Обязательный монтажный инструмент:

• Кримпер 6-P 8-P. Рекомендуется использование 8-полюсного кримпера Panduit код MPT5-8A.

• 2 разъема RJ45 для каждого участка кабеля. Рекомендуется использование разъемов Panduit код MP588-L. Для получения полной информации по установке и кабельному подключению системы ViP обращайтесь к техническому руководству, доступному также на сайте www.comelitgroup.com.24

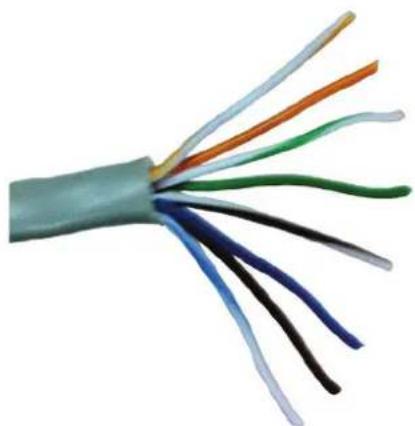

Процедура монтажа 1. Большинство обжимных кримперов имеет по две пары лезвий: одна пара с одной стороны служит для зачистки проводов, а другая пара с другой стороны - для их обрезки. Если кримпер не позволяет надрезать оболочку кабеля, то используйте лезвие, которым сначала надрежьте, а затем снимите часть оплетки длиной около двух сантиметров. Тщательно следите за тем, чтобы не надрезать или не перерезать изоляцию проводов внутри оплетки, поскольку большинство оплеток при надрезании ломаются при изгибе или натяжении. 2. После снятия оплетки у Вас будет четыре пары перекрученных попарно друг с другом проводов разного цвета. Раскрутите пары проводов так, чтобы получилось 8 отдельных проводов, но следите за тем, чтобы не перепутать их в случае, если они не разного цвета (в некоторых кабелях белые/цветные провода - все белого цвета).

3. Расположите веером провода и обрежьте кабели "Синий", "Белый/Синий", "Белый/Коричневый", "Коричневый".

4. Расположите кабели в том порядке, в котором их нужно будет обжать слева направо. Конфигурацию кабеля можно посмотреть в таблице 1 и на рисунке А. Таблица 1 Разъем 1 Разъем 2 Белый / Оранжевый Белый / Оранжевый Оранжевый Оранжевый Белый / Зеленый Белый / Зеленый Пустой Пустой Пустой Пустой Зеленый Зеленый Пустой Пустой Пустой Пустой Примечание: если цвета проводов кабеля разные, то достаточно соблюдать нужный порядок. Разъем 1 Разъем 225

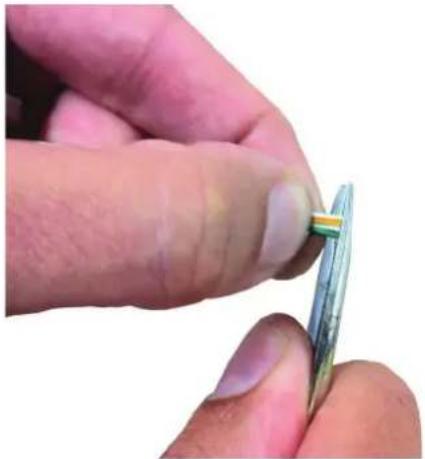

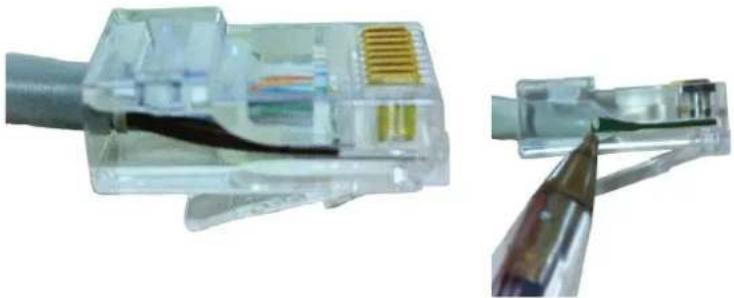

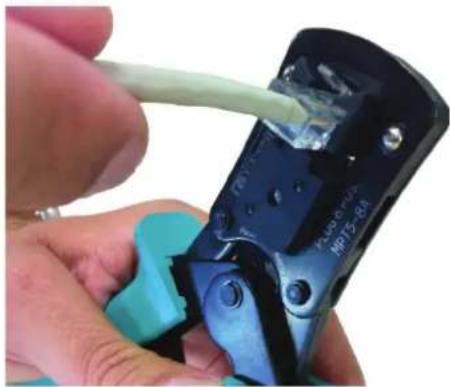

5. Плотно зажмите провода двумя пальцами так, чтобы они хорошо прилегали друг к другу; хорошо разгладьте их пальцами, удаляя небольшие изгибы, оставшиеся от перекручивания. Следите, чтобы не нарушить порядок проводов. 6. Продолжая плотно удерживать провода, обрежьте концы, выступающие более чем на 2 см так, чтобы все они были одной длины. 7. Вставьте провода в разъем RJ45, по-прежнему плотно удерживая их между пальцев. Язычок разъема должен находиться внизу и не быть на виду. Изолирующая оболочка должна доходить как раз до края разъема. 8. Проверьте сбоку через прозрачный разъем, чтобы провода заходили до конца разъема. Затем вставьте разъем в кримпер и, сжимая его обеими руками, обожмите разъем так, чтобы закрепить в нем провода. Кримпер не должен открываться до тех пор, пока не дойдет до упора.

9. Теперь повторите все вышеописанные пункты с 1 по 8 для обжима кабеля с другой стороны.

Пример разъема в сборе26
