MANUAL DE UTILIZADOR 8513HIM COMELIT

• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor.

• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do equipamento, quaisquer modifi cações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidas pela Comelit Group S.p.A.
• Todos os produtos estão em conformidade com os requisitos das directivas 2006/95/CE (que substituem as directivas 73/23/CEE e as alterações subsequentes). A prova é a marca CE nos produtos.
• Não introduzir objectos, nem derramar líquidos no interior do dispositivo.
• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.
• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção. Este documento não deverá ser reproduzido no todo ou em parte sem prévia autorização escrita da Comelit Group S.p.A. As marcas e denominações comerciais referidas nesta publicação são propriedade dos respectivos detentores. Os cabos aconselhados são:

• UTP (Unshielded Twisted Pair): cabo de par trançado não blindado (não protegido de interferências electromagnéticas), comprimento máximo 100 metros. Sugere-se utilizar um cabo Panduit cód. NUL5C04BU-CE.

• STP (Shilded Twisted Pair): semelhante ao UTP, blindagem com trança metálica. Os cabos UTP, STP podem ser de diferentes categorias. Para o sistema ViP é obrigatório utilizar cabos da categoria 5 (CAT 5) ou superior. Os instrumentos necessários para a montagem são:

• Alicate de crimpar 6-P 8-P. Sugere-se utilizar um alicate de 8 pólos Panduit cód. MPT5-8A.

• 2 conectores RJ45 para cada percurso de cabo. Sugere-se utilizar conectores Panduit cód. MP588-L. PREDEFINIÇÃO: o endereço ViP predefi nido do posto interno art. 6202WK é 00000001 “Master”, O endereço VIP do posto externo art. 4894I/art. 4894IM foi confi gurado a 00000100. O endereço IP do gateway art. 1456 e art. 1456S foi confi gurado a 192.168.1.200.

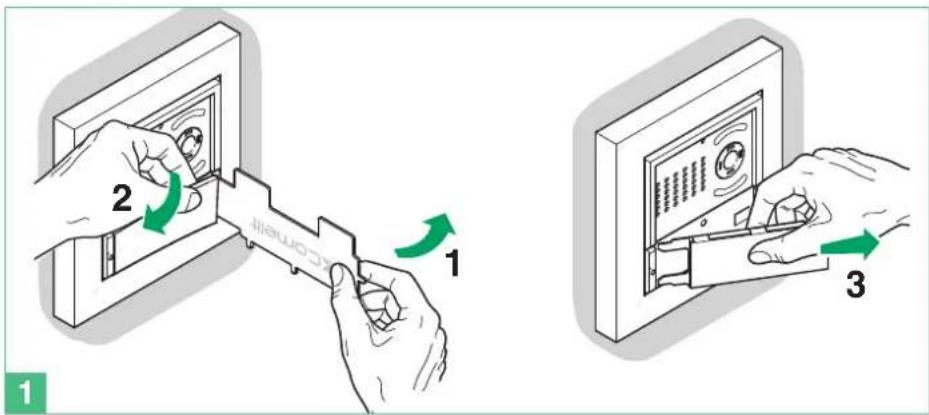

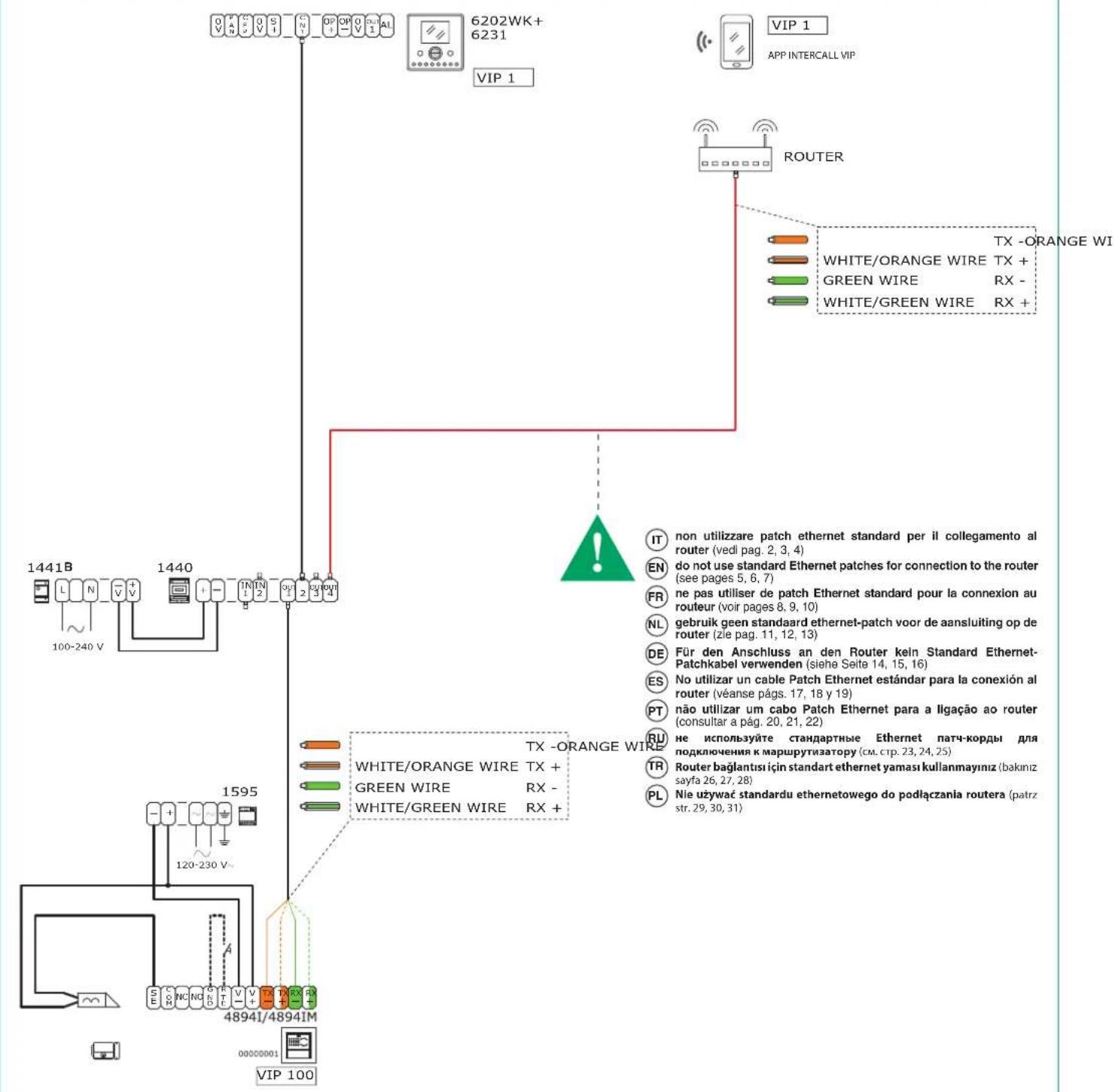

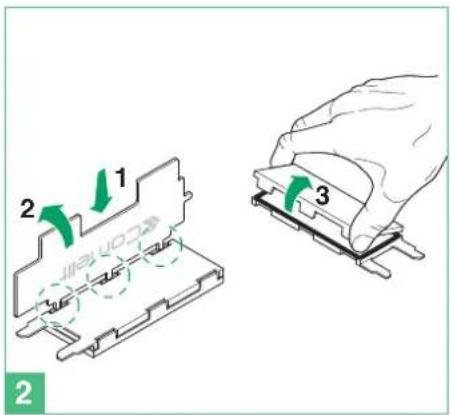

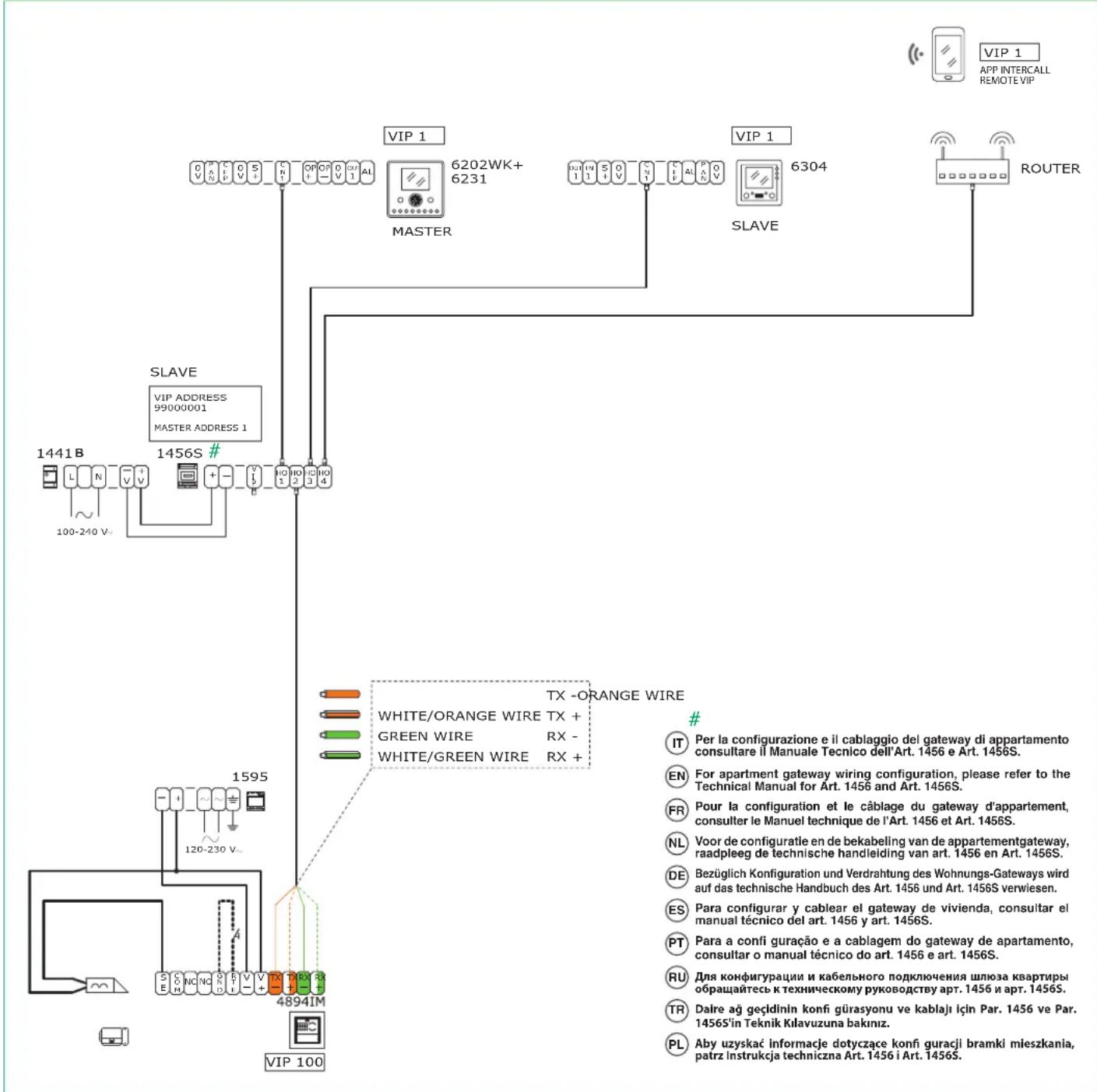

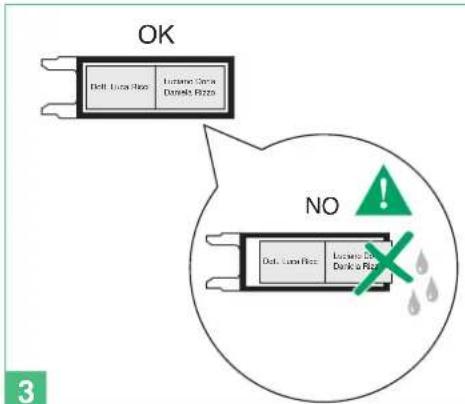

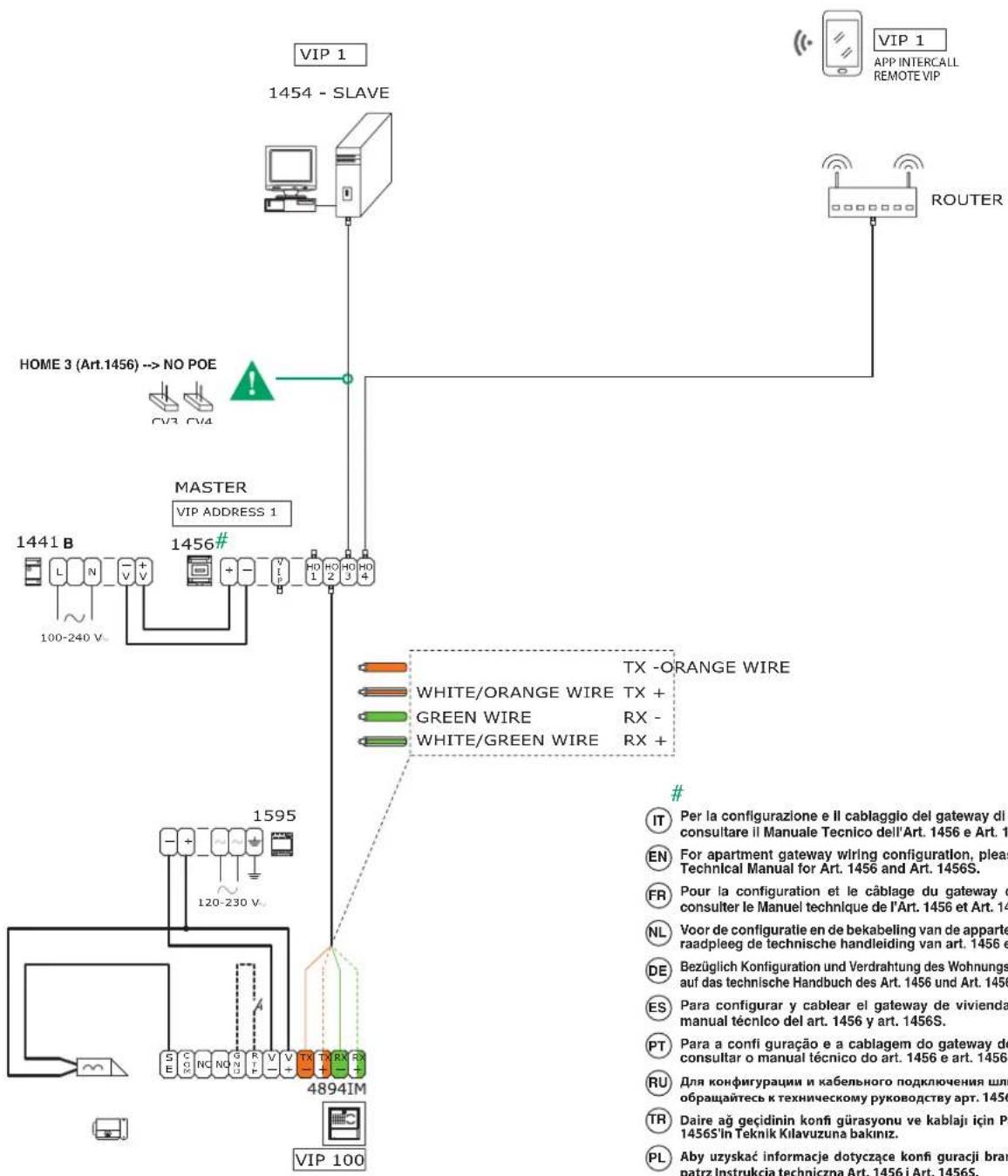

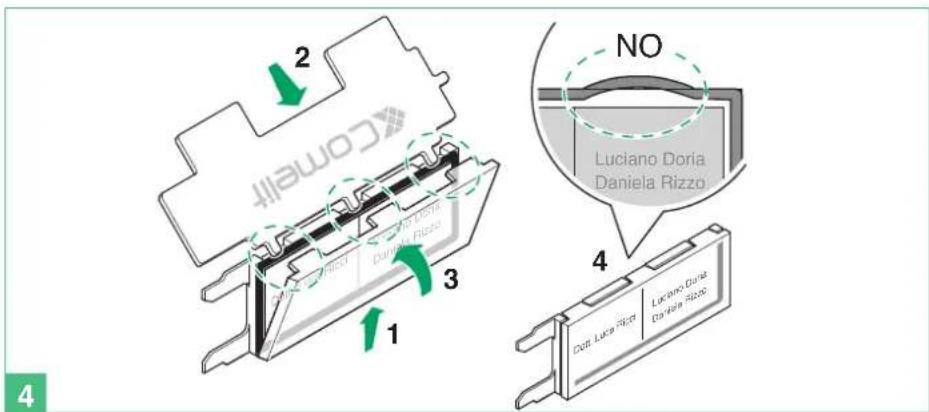

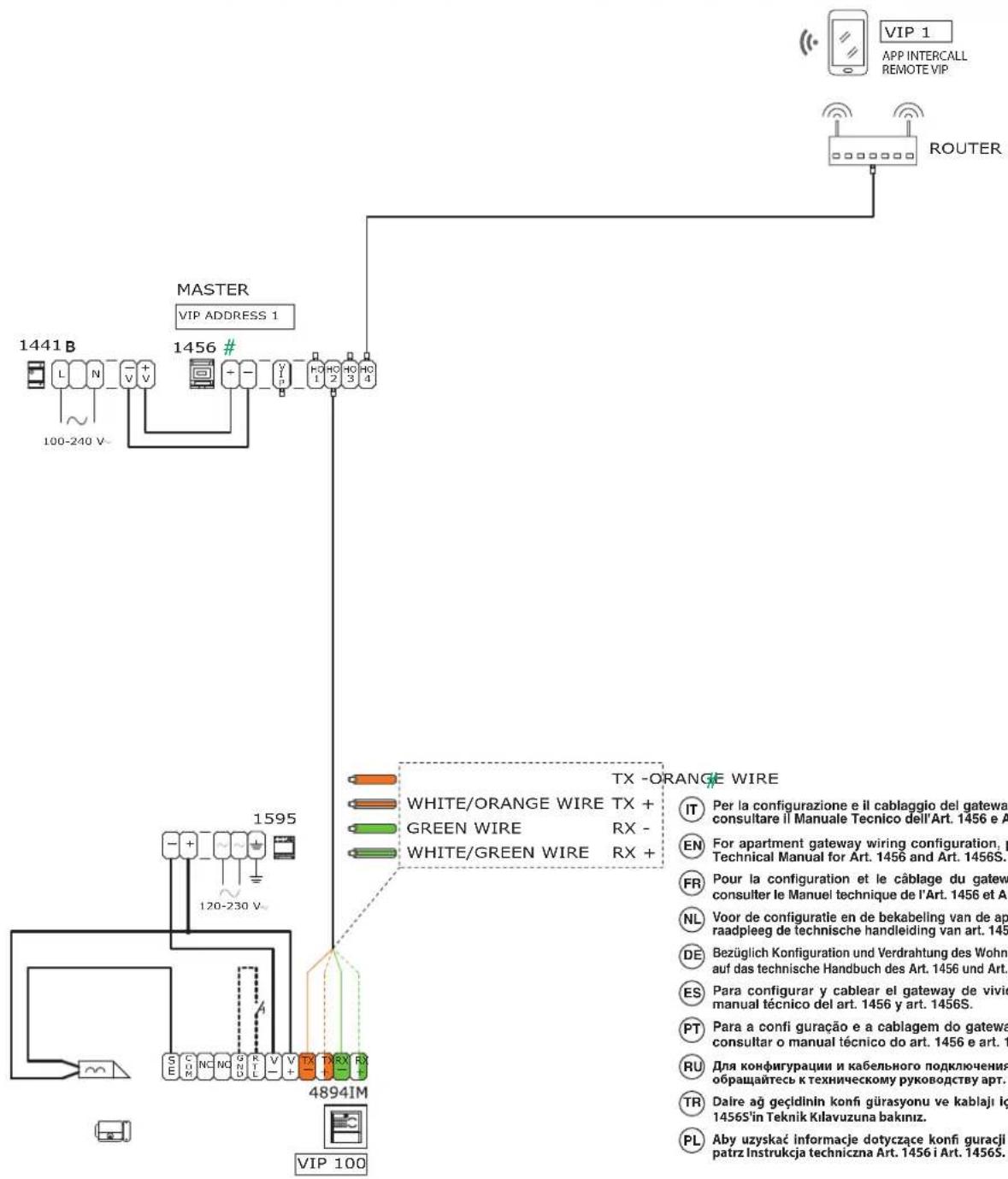

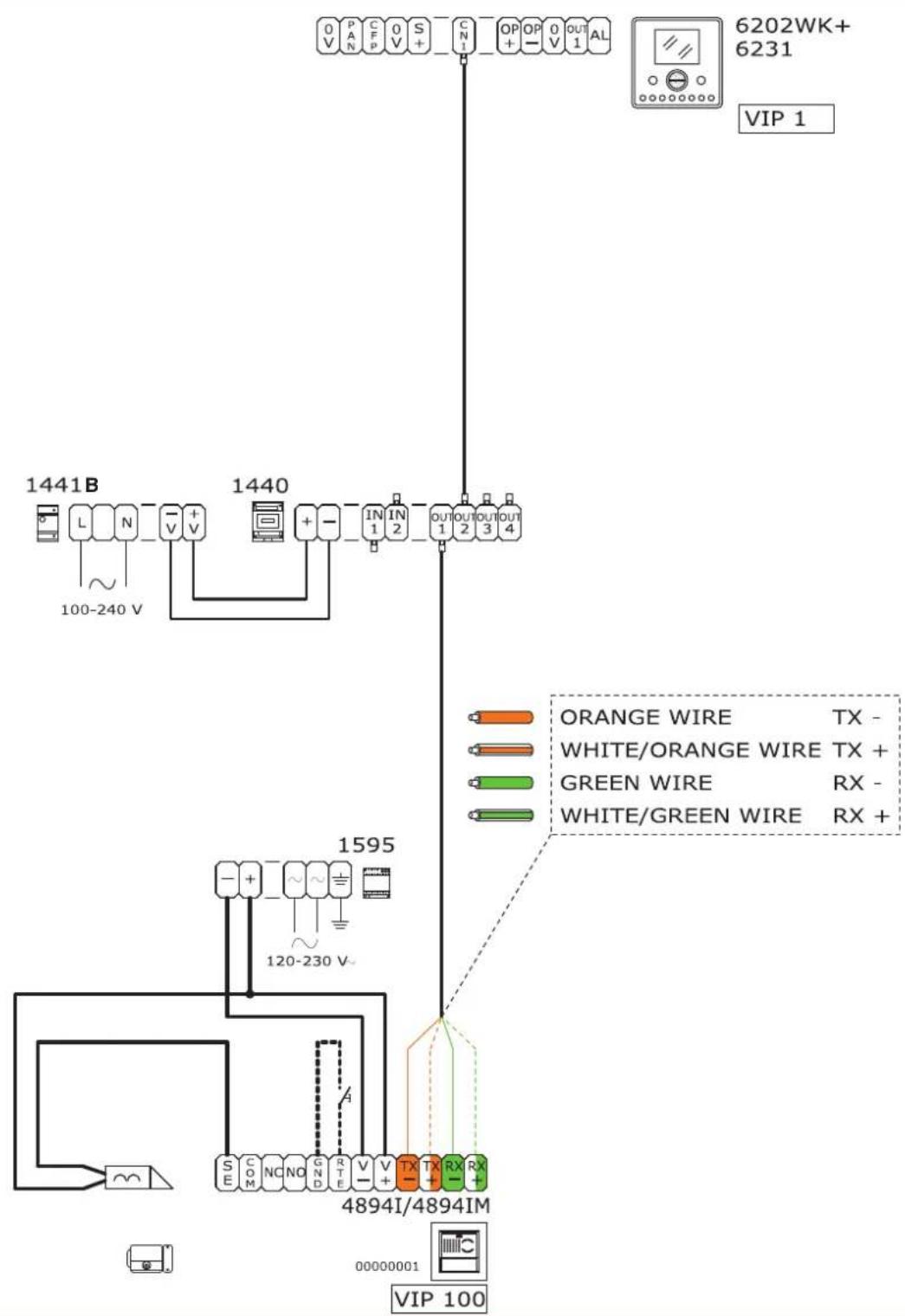

• Para a confi guração e a cablagem do gateway de apartamento, consultar o manual técnico do art. 1456 e art. 1456S. ** É possível adquirir separadamente um posto externo adicional pré-programado Ikall metal, art. 4895IM (e respectivo alimentador para posto externo Art. 1595) Guia de montagem de um cabo de rede para a ligação entre PC e interruptor Comelit art. 1440 ou entre PC e saída Ethernet PoE. Para informações completas de instalação e cablagem do sistema ViP, consultar o manual técnico disponível também em www.comelitgroup.com. CONTEÚDO DO KIT 8511I 8511IM 8512IM 8513IM 1 posto interno Art. 6202WK Art. 6202WK Art. 6202WK Suporte Art. 6231 Art. 6231 Art. 6231 1 alimentador para posto interno Art. 1441B Art. 1441B Art. 1441B Art. 1441B Derivador de andar Art.1440 Art. 1440 Gateway de apartamento

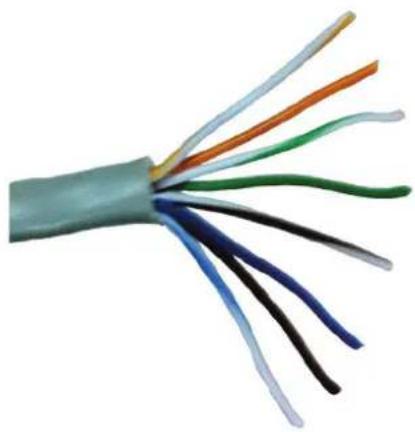

Procedimento para a montagem 1. A maioria dos alicates de crimpar tem dois pares de lâminas, um par de um lado, para decapar os fi os e outro par do outro, para cortar os fi os. Caso o alicate não permita cortar a bainha do cabo, utilizar uma lâmina de barbear e retirar um pedaço com cerca de dois centímet- ros de comprimento. Ter cuidado para não cortar o isolamento dos fi os dentro da bainha, a maior parte das bainhas após serem cortadas partem-se quando dobradas ou puxadas. 2. Após a remoção da bainha existirão quatro pares de fi os trançados entre si, dois a dois e de cores diferentes. Libertar os pares de fi os de forma a ter 8 fi os separados, prestando atenção para os distinguir caso tenham cores diferentes (em alguns cabos os fi os branco/cor são todos brancos).

3. Abrir os fi os e cortar os cabos azul, branco/azul, branco/castanho, castanho.

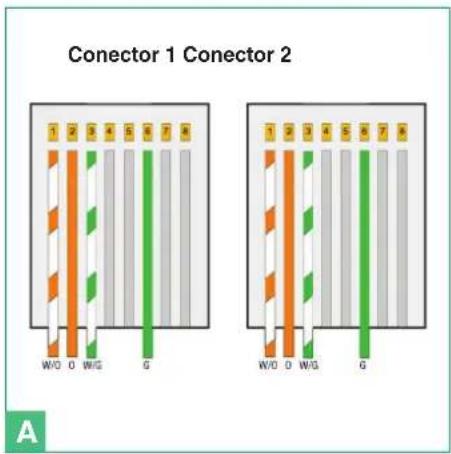

4. Dispor os cabos pela ordem em que deverão ser crimpados, da esquerda para a direita. Consultar a confi guração do cabo na Tabela 1, Figura A. Tabela 1 Conector 1 Conector 2 Branco/Laranja Branco/Laranja Laranja Laranja Branco/Verde Branco/Verde Vazio Vazio Vazio Vazio Verde Verde Vazio Vazio Vazio Vazio Nota: caso as cores do cabo sejam diferentes, manter as correspondências correctas. Conector 1 Conector 222

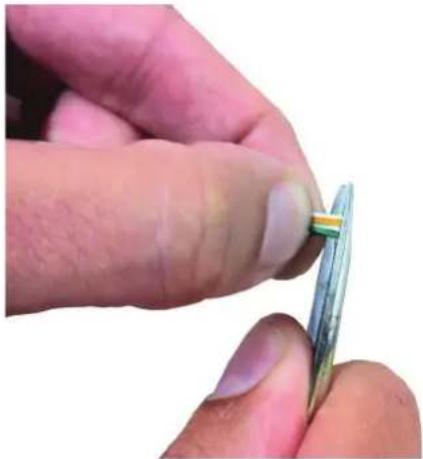

5. Manter os fi os apertados entre dois dedos e achatá-los para que fi quem bem juntos, alisá-los bem, retirando as ligeiras curvas devido à interligação entre os fi os e esticá-los com os dedos. Prestar atenção para que permanecem na ordem correcta.

6. Mantendo-os direitos, cortar com o alicate os 2 centímetros de excesso para que tenham o mesmo comprimento.

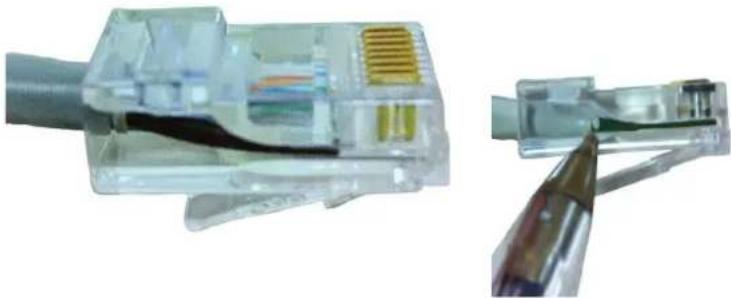

7. Introduzir os fi os no conector RJ45 mantendo-os sempre apertados entre os dedos. O conector deve ter a lingueta em baixo, fora da vista. A bainha isoladora deve chegar perto do rebordo do conector. 8. Olhar pelo lado do conector transparente e verifi car se os fi os chegaram até ao fundo. Posteriormente, introduzir o conector no alicate de crimpar e, apertando o alicate com as duas mãos, crimpar o conector de modo a cortar os fi os. Não abrir o alicate até chegar ao fundo.

9. Repetir os vários passos acima nos pontos de 1 a 8 para crimpar o cabo do outro lado.
