8513HIM - Domofon COMELIT - Bezpłatna instrukcja obsługi

Typ produktu	Domofon audio/wideo
Marka	COMELIT
Model	8513HIM
Zasilanie (panel wewnętrzny)	Art. 1441B (12V DC)
Zasilanie (panel zewnętrzny)	Art. 1595 (12V DC)
Zużycie energii	Poniżej 10 W
Wymiary (panel wewnętrzny)	140 x 80 x 30 mm
Wymiary (panel zewnętrzny)	160 x 80 x 40 mm
Waga (panel wewnętrzny)	200 g
Waga (panel zewnętrzny)	300 g
Główne funkcje	Komunikacja dwukierunkowa, otwieranie drzwi, wizja wideo, dzwonienie, domofon
Połączenie sieciowe	Ethernet RJ45 (kabel CAT5 lub wyższy), system ViP
Konserwacja i czyszczenie	Czyścić suchą szmatką, nie używać płynów
Bezpieczeństwo	Instalacja przez wykwalifikowanego elektryka, zgodność z normami elektrycznymi
Zawartość zestawu	Panel wewnętrzny Art.6202WK, wspornik Art.6231, zasilacz Art.1441B, rozgałęźnik piętrowy Art.1440, brama mieszkaniowa Art.1456 lub 1456S, panel zewnętrzny Ikall Art.4894I/IM, zasilacz Art.1595
Kompatybilność z aplikacją	Aplikacja Intercall Vip (Android i iOS)
Gwarancja	Zgodna z dyrektywą 2006/95/WE

Często zadawane pytania - 8513HIM COMELIT

Jak zainstalować kabel sieciowy do domofonu?

Użyj kabla UTP lub STP kategorii CAT5 lub wyższej. Zdejmij izolację, rozwiń pary, przytnij przewody niebieski, biało-niebieski, biało-brązowy, brązowy. Włóż przewody w podanej kolejności (biało-pomarańczowy, pomarańczowy, biało-zielony, puste, puste, zielony, puste, puste) do złączy RJ45, a następnie zaciśnij za pomocą zaciskarki.

Jaki zasilacz do panelu zewnętrznego?

Panel zewnętrzny wymaga zasilacza Art. 1595 (12V DC). Dołączony do zestawu.

Jak skonfigurować adres IP systemu?

Domyślny adres IP bramy to 192.168.1.200. Panel wewnętrzny ma adres ViP 00000001 (Master), a panel zewnętrzny 00000100. Zapoznaj się z instrukcją techniczną, aby zmienić te adresy.

Co zrobić, jeśli domofon nie działa?

Sprawdź zasilanie, połączenia sieciowe i adresy IP. Upewnij się, że kable są prawidłowo zaciśnięte, a diody LED na urządzeniach wskazują aktywność. Jeśli problem nie ustępuje, skontaktuj się z profesjonalistą.

Jak wyczyścić domofon?

Czyść suchą, miękką szmatką. Nigdy nie używaj płynów ani ściernych środków czyszczących, aby nie uszkodzić urządzenia.

Czy mogę użyć kabla UTP lub STP?

Tak, oba typy są akceptowane. Kabel UTP jest nieekranowany, STP jest ekranowany. Upewnij się, że jest kategorii 5 lub wyższej, a długość nie przekracza 100 metrów.

Jak przyciąć i zaciąć kable sieciowe?

Użyj zaciskarki 6-P lub 8-P. Zdejmij izolację na 2 cm, przytnij przewody na tę samą długość, włóż je do złącza RJ45 (zaczepem do dołu) i mocno zaciśnij. Upewnij się, że przewody sięgają do końca.

Czym jest system ViP?

ViP to autorski system Comelit oparty na IP. Umożliwia komunikację audio/wideo między panelem zewnętrznym a wewnętrznym przez sieć Ethernet. Aplikacja Intercall Vip pozwala kontrolować system z poziomu smartfona.

Jak pobrać aplikację Intercall Vip?

Aplikacja jest dostępna bezpłatnie w Google Play dla Androida i w Apple Store dla iOS. Wyszukaj 'Intercall Vip' i zainstaluj ją.

Co zawiera zestaw 8513HIM?

Zestaw zawiera: panel wewnętrzny Art.6202WK, wspornik Art.6231, zasilacz Art.1441B, rozgałęźnik piętrowy Art.1440, bramę mieszkaniową, panel zewnętrzny Ikall Art.4894I/IM oraz zasilacz Art.1595 do panelu zewnętrznego.

INSTRUKCJA OBSŁUGI 8513HIM COMELIT

Instrukcja techniczna KIT VIP Art. 8511I, 8511IM, 8512IM, 8513IM

Comelit®

• Przeprowadzić instalację ściśle według instrukcji dostarczonych przez producenta oraz zgodnie z obowlązującymi przepisami.
• Wszystkie urządzenia powinny być wykorzystywane wyłącznie do tych celów, do których zostały opracowane. Comellt Group S.p.A. nie ponosi żadnej odpowiedzialności za niewłaściwe użycie urządzeń, modyfikacje wprowadzone przez osoby nieupoważnione oraz za szkody wynikle na skutek zastosowania akcesoriów i materiałów innych niż oryginalne.
• Wszystkie produkty są zgodne z wymogami dyrektywy 2006/95/WE (która zastępuje dyrektywę 73/23/EWG z późniejszymi zmianami), co jest poświadczone obecnością na nich oznaczenia CE.
• Nie wkładać żadnych przedmiotów ani nie wlewać płynów do wnętrza urządzenia.
• Czynności instalacji, montażu oraz serwisowania urządzeń elektrycznych powinny być wykonywane wyłącznie przez wykwalifikowanych elektryków.
• Przed przystąpieniem do wszelkich czynności konserwacyjnych odłączyć zasilanie.

Niniejszy dokument nie może być kopiowany w żadnej swojej części bez uprzedniego pisemnego zezwolenia Comelit Group spa. Znaki towarowe i nazwy handlowe, które pojawiają się w niniejszej publikacji należą do stosownych właściciell.

Kompletne informacje na temat instalacji oraz okablowania systemu ViP podano w instrukcji technicznej, którą można również pobrać ze strony www.comelitgroup.com.

ZAWARTOŚĆ ZESTAWU	8511I 8511IM 8512IM 8513IM
1 stanowisko wewnętrzne Art. 6202WK Art. 6202WK Art. 6202WK
Skrzynka Art. 6231 Art. 6231 Art. 6231
1 zasilacz stanowiska wewnętrznego	Art. 1441B	Art. 1441B	Art. 1441B
Bocznik piętra	Art.1440	Art. 1440
Bramka mieszkania*			Art. 1456SGATEWAY SLAVE
1 Odbiorca zewnętrzny Ikall	Art. 4894I (ikall metal)	Art. 4894IM**(ikall metal)	Art. 4894IM**(ikall metal)
1 zasilacz stanowiska zewnętrznego	Art. 1595	Art. 1595	Art. 1595
Aplikację „Intercall Vip“ można pobrać z serwisu Google play (urządzenia z systemem Android) oraz z serwisu Apple Store (urządzenia z systemem IOS).

USTAWIENIE DOMYŚLNE: adres ViP panelu wewnętrznego o numerze katalogowym 6202WK został ustawiony jako 00000001 „Master”, adres ViP odbiorcy zewnętrznego Art. 4894I / Art. 4894IM został ustawiony jako 00000100. Adres IP bramki Art. 1456 i Art. 1456S ustawiony jest jako 192.168.1.200.

* Aby uzyskać informacje dotyczące konfiguracji bramki mieszkania, patrz Instrukcja techniczna Art. 1456 i Art. 1456S.

** Istnieje możliwość oddzielnego zakupienia dodatkowego, wstępnie zaprogramowanego odbiorcy zewnętrznego ikall metal Art. 4895IM (wraz z odpowiednim zasilaczem odbiorcy zewnętrznego Art. 1595)

Instrukcja montażu kabla sieciowego do połaczniea PC i switch comelit Art. 1440 lub PC i wyjścia ethernet POE

Zalecane kable:

• UTP (Unshielded Twisted Pair): skrętka bez ekranowania (bez ochrony przed zakłóceniami elektromagnetycznymi), maksymalna długość 100 metrów. Zaleca się użycie kabla Panduit kod NUL5C04BU-CE.
• STP (Shilded Twisted Pair): podobny do UTP, ale z ekranem w postaci metalowego oplotu.

Kable UTP, STP mogą być różnych kategorii. W systemie ViP obowiązkowe jest użycie kabli kategorii 5 (CAT 5) lub wyższej.

Narzędzia niezbędne do montażu:

• Zaciskarka 6-P 8-P.

Zaleca się użycie zaciskarki 8-biegunowej Panduit kod MPT5-8A.

• 2 wtyki RJ45 na każdy odcinek kabla.

Zaleca się użycie wtyków Panduit kod MP588-L.

1. Większość zaciskarek ma dwie pary ostrzy, z dwóch stron, jedną do usuwania osłony z przewodów a drugą do ich obcinania. Jeśli zaciskarką nie można obciąć osłony kabla, trzeba użyć innego ostrza do wykonania nacięcia, a następnie usunąć osłone na długości około dwóch centymetrów. Szczególnie uważać, by nie naciąć izolacji przewodów w osłonie, większość osłon można bardzo łatwo usunąć, zginając lub pociągając, nawet po wykonaniu bardzo płytkiego nacięcia.

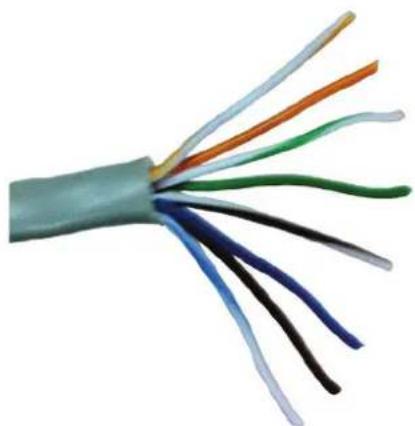

1. Po usunięciu osłony kabla widoczne są cztery pary przewodów skręconych w różnokolorowe pary. Rozwinąć pary przewodów tak, by uzyskać 8 oddzielnych przewodów, ale zwrócić uwagę na ewentualną konieczność wykonania oznaczeń, jeśli nie różnią się kolorami (w niektórych kablach przewody normalnie białe-kolorowe są w całości białe).

1. Otworzyć w wachlarz żyły i obciąć przewody „Niebieski”, „Biały / Niebieski”, „Biały / Brązowy”, „Brązowy”.

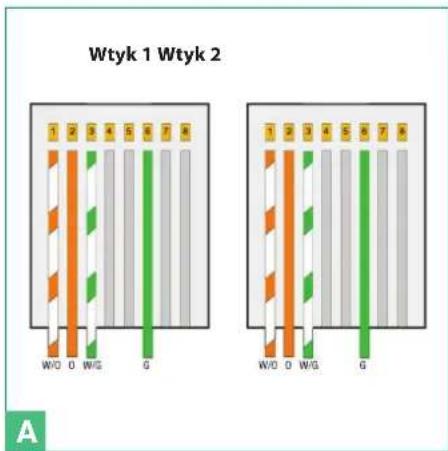

1. Rozłożyć przewody w kolejności, w jakiej mają być zaciskane, od lewej do prawej. Konfigurację kabla przedstawiono w Tabeli 1 i na Rysunku A.

Tabela 1
Wtyk 1 Wtyk 2
Biały / Pomarańczowy Biały / Pomarańczowy
Pomarańczowy Pomarańczowy
Biały / Zielony Biały / Zielony
Pusty Pusty
Pusty Pusty
Zielony Zielony
Pusty Pusty
Pusty Pusty
Uwaga: Jeśli kolory przewodów są inne, trzeba zachować ich układ.

Wtyk 1 Wtyk 2 1 2 3 4 5 6 7 8 W/O O W/G G 1 2 3 4 5 6 7 8 W/O O W/G G A

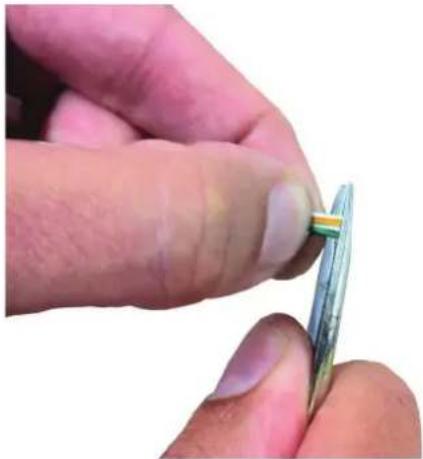

1. Przytrzymać przewody dwoma palcami i wyprostować je, aby dobrze przylegały jeden do drugiego, wygładzić palcami, eliminując lekkie zagięcia spowodowane wcześniejszym skręceniem. Uważać, aby nie zamienić kolejności rozłożonych przewodów.
2. Ściskając przewody, obciąć zaciskarką części wystające ponad 2 centymetry, aby wszystkie miały jednakową długość.

1. Włożyć przewody we wtyk RJ45, cały czas trzymając je palcami, aby były proste. Wypustka wtyku musi być u dołu, niewidoczna. Osłona izolacyjna musi sięgać dokładnie do krawędzi wtyku.

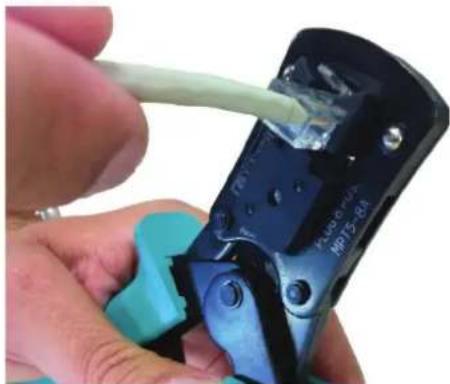

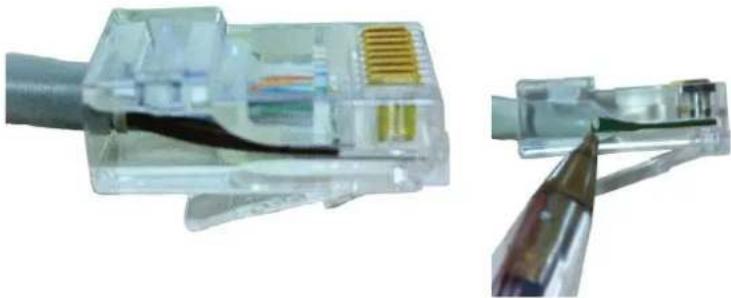

1. Patrząc z boku przezroczystego wtyku, upewnić się, czy przewody sięgają do końca. Następnie włożyć wtyk w zaciskarkę i zacisnąć obiema rękami, aby przewody zostały unieruchomione we wtyku. Zaciskarka nie powinna się otworzyć przed dociśnięciem do samego końca.

1. Powtórzyć dokładnie te same kroki, jak opisano powyżej w punktach od 1 do 8, aby zacisnąć kabel z drugiej strony.

Przykład gotowego wtyku
