MANUAL DE USUARIO 8513HIM COMELIT

• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.

• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o fi nalidad y por el uso de accesorios y materiales no originales.

• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como demuestra la presencia de la marca CE en ellos.• No introducir objetos ni echar líquidos en el interior del dispositivo.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación. Queda prohibida la reproducción de cualquier parte de este documento sin la previa autorización por escrito de Comelit Group S.p.A. Las marcas y los nombres comerciales que aparecen en esta publicación pertenecen a sus propietarios. Para más información sobre la instalación y el cableado del sistema ViP, consultar el manual técnico que se puede descargar en el sitio www.comelitgroup.com.

8511I 8511IM 8512IM 8513IM 1 Unidad interna Art. 6202WK Art. 6202WK Art. 6202WK Placa soporte Art. 6231 Art. 6231 Art. 6231 1 Alimentador para unidad interna Art. 1441B Art. 1441B Art. 1441B Art. 1441B Derivador de planta Art.1440 Art. 1440 Gateway de vivienda

Art. 1456S GATEWAY SLAVE Art. 1456 GATEWAY MASTER 1 Unidad externa Ikall Art. 4894I (Ikall) Art. 4894IM** (Ikall metal) Art. 4894IM** (Ikall metal) Art. 4894IM** (Ikall metal) 1 Alimentador para placa externa Art. 1595 Art. 1595 Art. 1595 Art. 1595 La aplicación "Intercall Vip" se puede descargar en Google play (para dispositivos Android) y en Apple Store (para dispositivos IOS). PREDEFINIDO: la dirección ViP de la unidad interna art. 6202WK está confi gurada en 00000001 “Master” y la dirección ViP de la unidad externa art. 4894I / Art. 4894IM está confi gurada en 00000100. La dirección IP del gateway Art. 1456 y Art. 1456S es 192.168.1.200.

• Para confi gurar y cablear el gateway de vivienda, consultar el manual técnico del Art. 1456 y Art. 1456S. ** Es posible comprar por separado una unidad externa adicional preprogramada Ikall metal art. 4895IM (y el correspondiente alimentador para unidad externa art. 1595) Guía para el montaje de un cable de red para la conexión entre el PC y el derivador de planta Comelit art. 1440 o entre el PC y la salida Ethernet POE Los cables aconsejados son:

• UTP (Unshielded Twisted Pair): cable con pares enrollados no blindado (no protegido contra interferencias electromagnéticas), longitud máxima 100 m. Se aconseja usar un cable Panduit cód. NUL5C04BU-CE.

• STP (Shilded Twisted Pair): similar al cable UTP con blindaje mediante revestimiento metálico. Los cabes UTP y STP pueden ser de diferentes categorías. Para el sistema ViP es obligatorio emplear cables de categoría 5 (CAT 5) o supe- rior. Las herramientas necesarias para el montaje son:

• Alicates de engarzar 6-P 8-P. Se aconseja usar unos alicates de ocho polos Panduit cód. MPT5-8A.

• Dos conectores RJ45 para cada tramo de cable. Se aconseja usar conectores Panduit cód. MP588-L.18

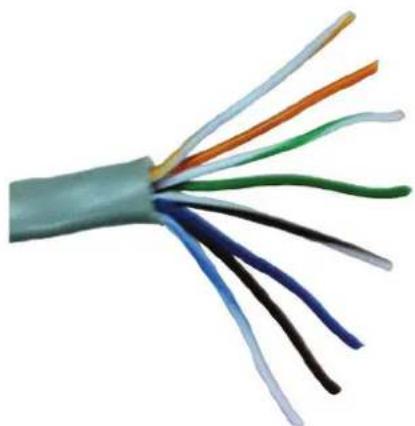

Procedimiento de montaje. 1. La mayoría de alicates de engarce poseen dos pares de bocas: en un lado, un par para pelar los cables; en el otro, un par para cortarlos. Si los alicates no logran cortar la vaina del cable, es necesario usar una cuchilla, hacer un corte en la vaina y quitar un trozo de unos dos centí- metros. Prestar mucha atención en no cortar ni hendir el aislamiento de los hilos dentro de la vaina; la mayor parte de las vainas apenas hendidas se rompen si se doblan o se tira de ellas. 2. Tras quitar la vaina, se ven cuatro pares de hilos enrollados entre sí de dos en dos y de color diferente. Desenrollar los pares de hilos para obtener los ocho hilos separados controlando que se sepan distinguir en caso de que no tengan colores diferentes (en algunos cables, los hilos blanco/color son todos blancos).

3. Abrir en forma de abanico los hilos y cortar los cables "azul", "blanco / azul", "blanco / marrón" y "marrón".

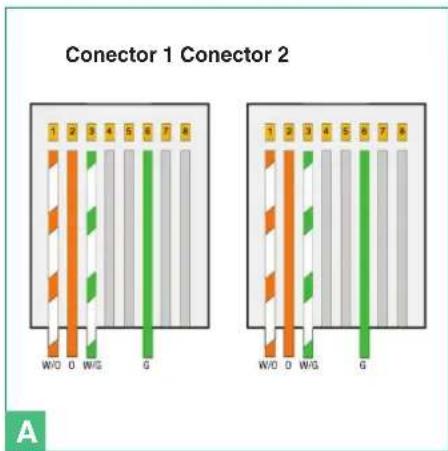

4. Colocar los cables con el orden con el cual se deben engarzar de izquierda a derecha. Las características del cable se ilustran en la tabla 1 y la fi gura A. Tabla 1 Conector 1 Conector 2 Blanco / Naranja Blanco / Naranja Naranja Naranja Blanco / Verde Blanco / Verde Vacío Vacío Vacío Vacío Verde Verde Vacío Vacío Vacío Vacío Nota Bene: si los colores del cable son diferentes, mantener las correspondencias justas. Conector 1 Conector 219

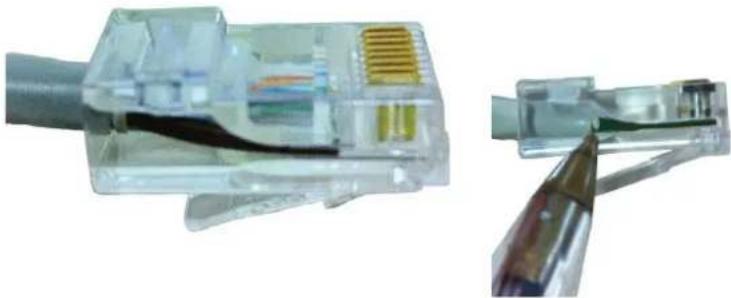

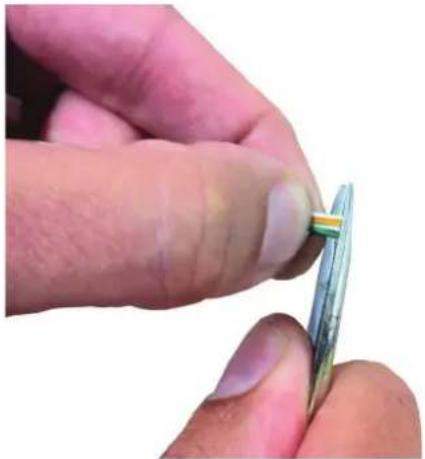

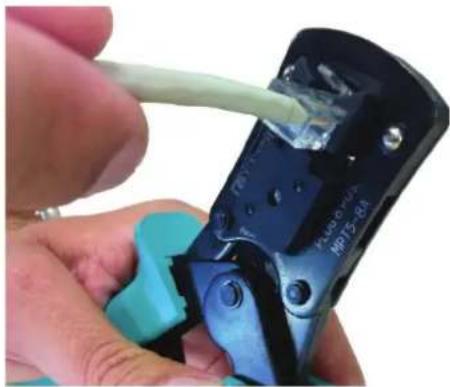

5. Sujetar los hilos entre dos dedos y aplastarlos de manera que queden bien cerca unos de otros. Alisarlos bien eliminando las dobleces provocadas por haber estado enrollados. Prestar atención en no modifi car su orden. 6. Sujetándolos bien, cortar con los alicates la parte que supera los dos centímetros para que todos tengan la misma longitud. 7. Introducir los hilos en el conector RJ45 manteniéndolos bien apretados entre los dedos. La lengüeta del conector tiene que quedar abajo, escondida a la vista. La vaina aislante tiene que llegar justo al borde del conector. 8. Mirando por el lado del conector transparente, controlar que los hilos hayan llegado hasta el fondo. Luego, introducir el conector en los alicates de engarzar y apretar los alicates con las dos manos para que los cables queden bien sujetos en el conector. No abrir los alicates hasta que no se haya llegado al tope.

9. Repetir las operaciones descritas del punto 1 al 8 para engarzar el cable por el otro lado.

Ejemplo de conector completo20
