KULLANIM KILAVUZU 8513HIM COMELIT

• Kurulumu çok titiz bir şekilde üretici tarafından verilen talimatlara ve yürürlükteki kanunlara uygun bir şekilde gerçekleştiriniz.

• Tüm aygıtlar yalnızca kullanıma yöenlik olmalıdır, bunun için tasarlanmışlardır. Comelit Group S.p.A., aygıtların uygunsuz bir şekilde kullanılmasından, başkaları tarafından herhangi bir sebep ve amaç doğrultusunda yapılan değişikliklerden, orijinal olmayan aksesuarların ve malzemelerin kullanılmasından dolayı sorumlu tutulamaz.

• Tüm ürünler 2006/95/CE (73/23/CEE direkti erinin ve sonraki düzeltmelerin yerini alan) direkti erinin mevzuatına uygundur ve bu üzerlerinde CE damgasının bulunması ile kanıtlanmıştır.
• Aygıtın içine başka nesneler ve sıvı temas ettirmeyiniz.
• Elektrik aygıtlarında yapılacak kurulum, montaj ve teknik yardım müdahaleleri mutlak suretle uzman elektrikçiler tarafından gerçekleştirilmelidir.
• Herhangi bir bakım gerçekleştirmeden önce beslemeyi kesiniz. Bu dokümanın hiçbir bölümü önceden Comelit Group spa'dan yazılı izin alınmaksızın çoğaltılamaz. Bu yayında görünen ticari marka ve isimler kendi sahiplerinin mülkiyetindedir. Önerilen kablolar:

• UTP (Unshielded Twisted Pair): korumasız bükülü kablo çifti (elektromanyetik girişime karşı korumalı değildir), maksimum uzunluk 100 metre. Bir Panduit kablo kullanılması önerilir, kod NUL5C04BU-CE.

• STP (Shilded Twisted Pair): UTP ile benzer özellikte olup, koruyucu metal kılıfa sahiptir. UTP, STP kabloları farklı kategorilerde olabilirler. ViP sistemi için kategori 5 (CAT 5) veya üzeri kablolar kullanılması zorunludur. Montaj için gerekli aletler:

• 6-P 8-P kablo ucu sıkıştırma pensesi. 8 kutuplu bir Panduit pense kullanılması önerilir, kod MPT5-8A.

• Her kablo hattı için 2 adet RJ45 konnektör. Panduit konnektörlerin kullanılması önerilir, kod MP588-L. VARSAYILAN: Dahili ünitenin (Kod 6202WK) ViP adresi 00000001 “Master” olarak ayarlanır, harici/dış ünitenin (Kod. 4894I / Art. 4894IM) ViP adresi 00000100 olarak ayarlanır. Par. 1456 ve Par. 1456S ağ geçidinin IP adresi 192.168.1.200 olarak ayarlanmıştır.

• Daire ağ geçidinin kon gürasyonu ve kablajı için Par. 1456 ve Par. 1456S'in Teknik Kılavuzuna bakınız. ** Ön-programlı ikall metal (Kod. 4895IM) bir harici/dış üniteyi (ve harici ünite için ilgili besleyiciyi - Kod. 1595) ek olarak ayrıca satın alabilirsiniz ViP sistemi hakkında tüm kurulum ve kablolama bilgileri için www.comelitgroup.com sitesi üzerinde de mevcut olan teknik kullanım kılavuzuna başvurunuz.

• Ağ Geçidi Art. 1456S GATEWAY SLAVE Art. 1456 GATEWAY MASTER 1 Ikall dış ünite Art. 4894I (ikall) Art. 4894IM** (ikall metal) Art. 4894IM** (ikall metal) Art. 4894IM** (ikall metal) 1 Dış ünite için besleyici Art. 1595 Art. 1595 Art. 1595 Art. 1595 "Intercall Vip" uygulaması Google play (Android aygıtlar için) ve Apple Store'dan (IOS aygıtlar için) indirilebilir. PC ile Comelit Par. 1440 siviç arasında veya PC ile POE ethernet çıkışı arasında bağlantı için bir ağ kablosunun montajına ilişkin kılavuz27

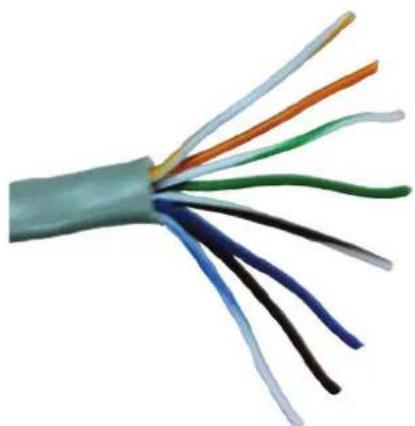

Montaj prosedürü. 1. Kablo ucu sıkıştırma penselerinin çoğu iki çift bıçağa sahiptir; bir yandaki bir çift telleri sıyırmak için, diğer yandaki diğer çift ise telleri kesmek içindir. Kablo kılıfını penseyi kullanarak kesmeniz mümkün değilse bir jilet kullanmanız ve bununla kılıfı çizerek boydan yaklaşık iki santimetrelik bir parça kesmeniz gerekmektedir. Kılıfın içerisindeki tellerin yalıtım malzemesini kesmemeye ve çizmemeye dikkat edin, çizilen kılı arın çoğu bükülmeleri veya çekilmeleri halinde koparlar. 2. Kılıfı çıkardıktan sonra, birbirlerine ikişer ikişer ve farklı renkte sarılmış teller göreceksiniz. Tel çiftlerini 8 ayrı tel elde edecek şekilde çözün ancak farklı renklere sahip olmamaları halinde bunları ayırt etmeye dikkat edin (bazı kablolarda beyaz-renkli tellerin tümü beyazdır).

3. Telleri yelpaze gibi açınız ve “Mavi”, “Beyaz/Mavi”, “Beyaz/Kahverengi”, “Kahverengi” kabloları kesiniz.

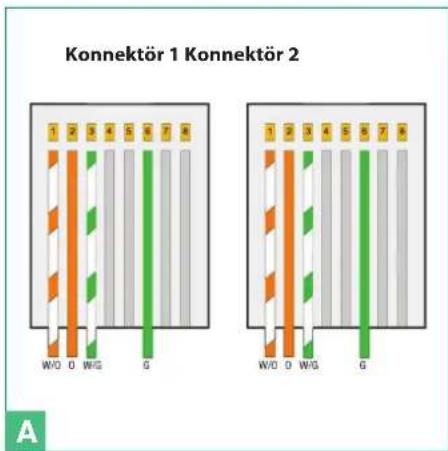

4. Soldan sağa krepleyeceğiniz sıra ile kabloları diziniz. Kablo kon gürasyonunu Tablo 1 ve Şekil A'da görebilirsiniz.

Tablo 1 Konnektör 1 Konnektör 2 Beyaz / Turuncu Beyaz / Turuncu Turuncu Turuncu Beyaz / Yeşil Beyaz / Yeşil Boş Boş Boş Boş Yeşil Yeşil Boş Boş Boş Boş Not: Kablo renkleri farklı ise doğru eşleşmelerin sağlanması yeterlidir. Konnektör 1 Konnektör 228

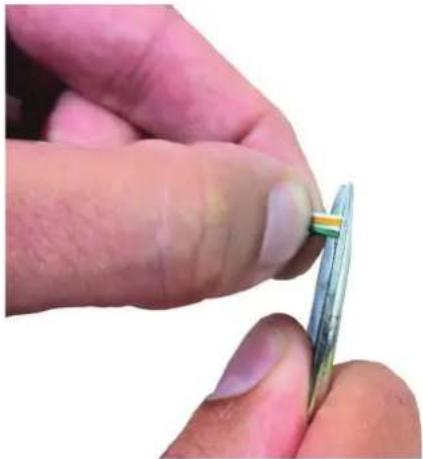

5. Telleri iki parmağınızın arasında sıkıca tutun ve birbirlerine iyice bitişecek şekilde düzleyin, önceki sarım nedeniyle oluşan ha f eğrilikleri parmaklarınızla düzeltmek suretiyle gidererek telleri iyice düzleştirin. Bulunmaları gereken sıradan ayrılmamalarına dikkat edin.

6. Sıkıca tutmaya devam ederek 2 santimetreyi aşan kısmı pense ile, tümü aynı uzunlukta olacak şekilde kesin.

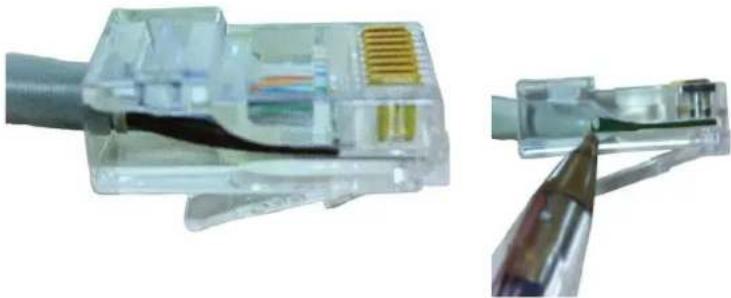

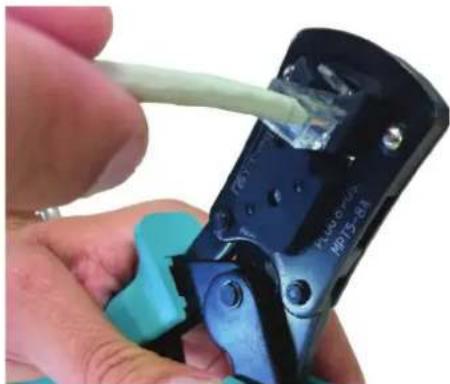

7. Telleri parmaklarınız arasında daima sıkıca dizilmiş şekilde tutarak RJ45 konnektörüne geçirin. Konnektörün dili aşağıda olmalı, görünmemelidir. Yalıtkan kılıf konnektör sınırının hemen yakınına ulaşmalıdır. 8. Şe af konnektör tarafına bakarak, tellerin son noktaya kadar geldiğinden emin olun. Sonra konnektörü kablo ucu sıkıştırma pensesine geçirin ve penseyi iki elinizle sıkarak konnektörü teller sabitlenecek şekilde sıkıştırın. Sonuna kadar gelinmediği takdirde pensenin açılmaması gerekir. 9. Şimdi, kablonun diğer tarafını sıkıştırmak için yukarıda açıklanan madde 1 ile 8 arasındaki aşamaları aynen tekrarlayın. Tamamlanmış konnektör örneği.29
