Instant Fog 1700 T Pro - Machine à effet Cameo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à brouillard professionnelle par évaporation
Marque	Cameo
Modèle	Instant Fog 1700 T Pro
Dimensions (avec couvercle)	550 x 265 x 465 mm
Poids (sans bidon)	11 kg
Tension de fonctionnement	230 V CA / 50-60 Hz
Puissance absorbée	1800 W
Fusible	T10AL (5x20 mm)
Temps de préchauffage	Environ 7 minutes
Capacité du bidon	5 litres (liquide fumigène Cameo)
Modes de pilotage	DMX 512 (3 canaux ou 1 canal), Standalone, Timer, Slave
Connecteurs DMX	Entrée/sortie XLR 3 broches et 5 broches
Écran	LCD 2 lignes rétroéclairé
Fonctions principales	Émission de fumée continue, intervalle, instant fog, réglage de la quantité
Protection contre la surchauffe	Oui, thermostat régulé
Arrêt automatique sans liquide	Oui, avec message « Low Liquid Protection »
Nettoyage de l'évaporateur	Toutes les 60 heures avec liquide de nettoyage Cameo
Température ambiante de fonctionnement	5°C à 40°C
Humidité relative	< 85 %, sans condensation
Matériau du boîtier	Métal et contreplaqué
Accessoires inclus	Couvercle spécial de bidon (vanne d'aération + tuyau d'aspiration), câble réseau Power Twist
Distance de sécurité aux matériaux inflammables	0,5 m minimum
Garantie fabricant	Consultez les conditions sur le site Adam Hall

FOIRE AUX QUESTIONS - Instant Fog 1700 T Pro Cameo

Quel liquide utiliser avec le Cameo Instant Fog 1700 T Pro ?

Utilisez exclusivement du liquide fumigène Cameo à base d'eau. N'utilisez jamais de liquide inflammable, risque d'explosion. Le bidon de 5 L est recommandé.

Comment régler l'adresse DMX de départ ?

Appuyez sur MODE, sélectionnez DMX Address avec UP/DOWN, validez avec ENTER. Réglez l'adresse (001-510) avec UP/DOWN, puis ENTER pour confirmer. L'appareil passe automatiquement en mode DMX.

Que faire si le fusible saute fréquemment ?

Remplacez le fusible par un même type et même calibre (T10AL). Si le problème persiste, contactez un centre de réparation agréé. Ne remplacez jamais par un fusible de valeur différente.

Comment nettoyer l'évaporateur de la machine à brouillard ?

Toutes les 60 heures de fonctionnement, utilisez le liquide de nettoyage spécial Cameo. Suivez les instructions sur la bouteille. Cela élimine les résidus et prolonge la durée de vie.

L'appareil affiche 'Low Liquid Protection', que faire ?

Cela signifie que le bidon est vide ou que la pompe n'aspire pas. Débranchez l'alimentation, remplacez le bidon plein, puis utilisez la fonction Instant Fog (MODE+UP) pour purger l'air du tuyau avant de réutiliser.

Peut-on utiliser la machine en extérieur ?

Non, cet appareil est conçu exclusivement pour une utilisation en intérieur. Évitez l'humidité et la condensation. N'utilisez pas à proximité d'eau.

Quelle est la distance de sécurité à respecter ?

Maintenez une distance minimale de 0,5 m par rapport à des matériaux inflammables et 50 cm de la sortie de fumée pour éviter les brûlures. Ne dirigez jamais la buse vers des personnes ou des animaux.

Comment configurer le mode Timer ?

Appuyez sur MODE, sélectionnez Timer, ENTER. Réglez successivement Timer Pump (quantité 1-100%), Timer Duration (durée d'émission) et Timer Interval (intervalle) avec UP/DOWN, validez chaque étape avec ENTER.

Le voyant DMX clignote, que signifie-t-il ?

En l'absence de signal DMX à l'entrée, l'écran clignote. Cela indique que l'appareil n'est pas piloté. Vérifiez la connexion du câble DMX et que le contrôleur envoie bien un signal.

Puis-je utiliser un bidon d'une autre marque ?

Il est fortement recommandé d'utiliser uniquement le liquide fumigène Cameo. D'autres liquides peuvent obstruer le système, réduire les performances et annuler la garantie.

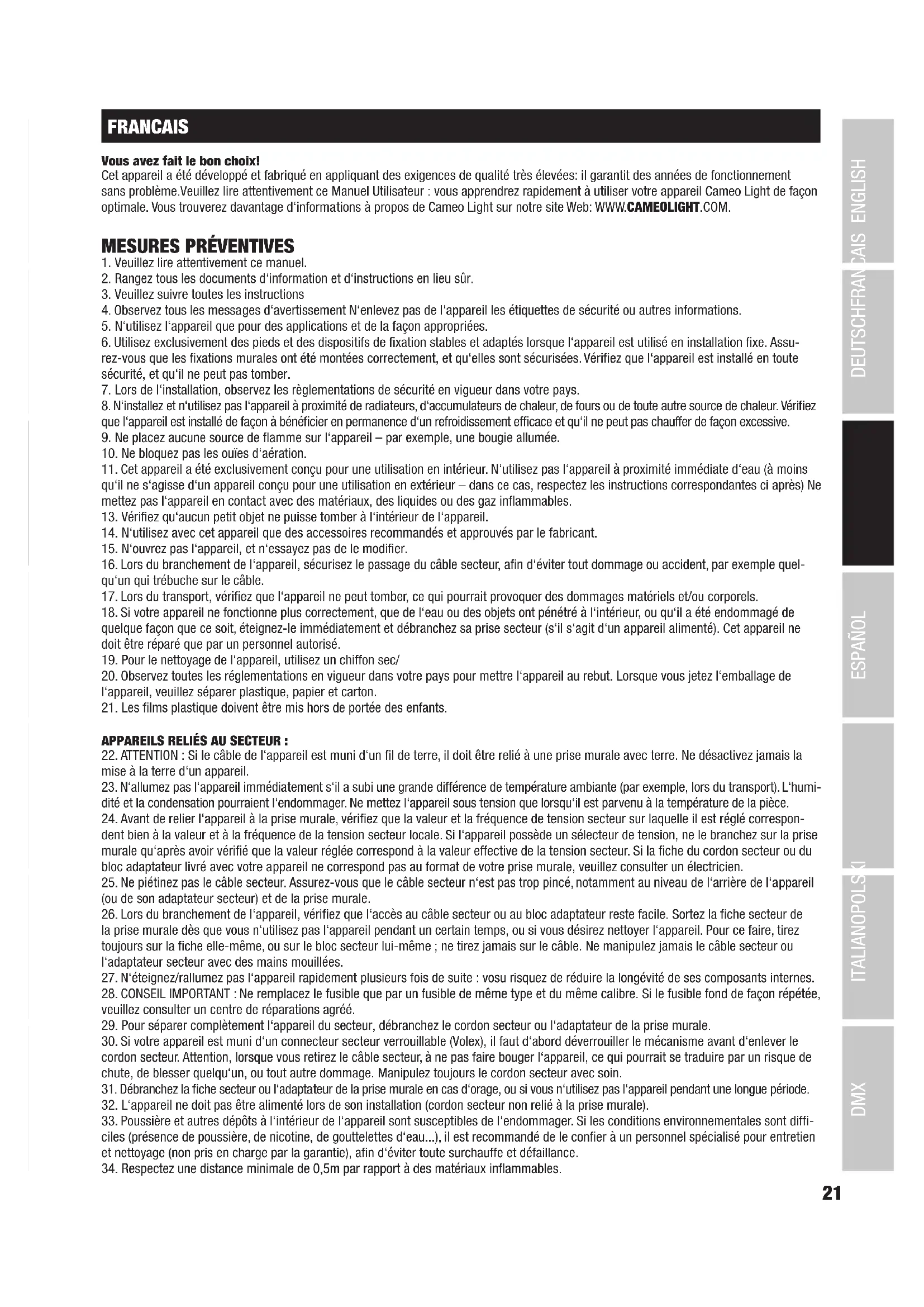

MODE D'EMPLOI Instant Fog 1700 T Pro Cameo

Vous avez fait le bon choix!

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d'informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.

MESURES PRÉVENTIVES

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération.
11. Cet appareil a été exclusivement conçu pour une utilisation en intérieur. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
13. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
14. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
15. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
16. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
17. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
18. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
19. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
20. Les films plastique doivent être mis hors de portée des enfants.

APPAREILS RELIÉS AU SECTEUR :

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'yèlles sur la mise, il n'est pas le dienir, il n'est pas le différer, et les menés par la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le de la mise, le des
3. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
4. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
5. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
6. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
7. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
8. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
9. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
10. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
11. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.
12. L'appareil ne doit pas être alimenté lors de son installation (cordon secteur non relié à la prise murale).
13. Poussière et autres dépôts à l'intérieur de l'appareil sont susceptibles de l'endommager. Si les conditions environnementales sont difficiles (présence de poussière, de nicotine, de gouttelettes d'eau...), il est recommandé de le confier à un personnel spécialisé pour entretien et nettoyage (non pris en charge par la garantie), afin d'éviter toute surchauffe et défaillance.

14. Respectez une distance minimale de 0,5m par rapport à des matériaux inflammables.

15. Si vous désirez alimenter plusieurs projecteurs simultanément, les conducteurs du câble secteur doivent posséder une section minimale de 1,5 mm². Dans l'Union Européenne, les câbles électriques doivent être de type H05VV-F ou équivalent. Adam Hall propose des câbles secteur adaptés. De tels câbles permettent d'alimenter plusieurs appareils par renvoi secteur de l'un à l'autre, Power Out vers Power In. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur correspondante en ampères (A) indiquée sur l'appareil. Essayez de maintenir les câbles secteur aussi courts que possible.

16. L'appareil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
17. On doit interdire aux enfants de jouer avec l'appareil.
    38 Si le câble d'alimentation de l'appareil est endommagé, l'appareil ne peut pas être utilisé. Le cordon d'alimentation doit être remplacé par un câble approprié ou un module spécial provenant d'un centre de service agréé.

ATTENTION :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l'appareil qu'au bout de 10 minutes de refroidissement.

Attention ! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer.

Attention ! Ce produit ne convient pas à une utilisation dans les climats tropicaux.

ATTENTION ! REMARQUES IMPORTANTES CONCERNANT LES MACHINES À BROUILLARD !

1. Ce produit est conçu pour un usage professionnel dans le domaine de la technique événementielle. Il n'est pas destiné à être utilisé par des particuliers !
2. Utilisez exclusivement le liquide fumigène Cameo (à base d'eau) et ne versez jamais de liquide inflammable dans le bidon ! Risque d'explosion !
3. Coupez la machine à brouillard du réseau électrique avant de changer le bidon ou de remplir ce dernier de liquide fumigène !
4. Faites fonctionner la machine à brouillard exclusivement dans des espaces bien ventilés !
5. Ne laissez jamais la machine à brouillard sans surveillance pendant le fonctionnement !
6. La tubulure de sortie de la fumée est très chaude pendant le fonctionnement. Évitez tout contact avec la tubulure de sortie pendant le fonctionnement et tenez-vous à bonne distance de celle-ci (50 cm minimum) ! Attendez le refroidissement complet de l'appareil avant de le nettoyer et de le transporter !

7. La fumée émise est très chaude ! N'orientez jamais la tubulure de sortie vers des personnes ou des animaux ! RISQUE DE BRÛLURE !

8. Veillez à ce qu'aucune personne et aucun animal ne se trouve directement sous la machine à brouillard ! RISQUE DE BRÛLURE !

9. N'orientez jamais la tubulure de sortie de la fumée vers des flammes nues ou des matériaux inflammables !

10. Veillez à ce que les autres appareils électriques et les prises ne soient jamais exposés directement au jet de fumée !

11. Pendant le fonctionnement, une accumulation de liquide peut se former devant la tubulure de sortie de la fumée. Attention, risque de glissement !

12. Occasionnellement, des petites quantités de fumée peuvent s'échapper pendant le fonctionnement, même en l'absence de pilotage, y compris pendant quelques instants après l'arrêt de la machine à brouillard.

13. N'exposez jamais les personnes souffrant d'affections des voies respiratoires (par exemple, personnes allergiques ou asthmatiques) à la fumée artificielle.

14. Lors de l'utilisation de machines à brouillard, veillez à ce que la visibilité dans la pièce ne soit pas inférieure à 2 mètres, de sorte que les personnes puissent toujours s'orienter en toute sécurité dans la pièce.

15. Avant tout transport, retirez le bidon de liquide de la machine à brouillard.

16. La fumée émise peut déclencher les détecteurs de fumée.

17. Tenir hors de portée des enfants !

INTRODUCTION

MACHINE À BROUILLARD PROFESSIONNELLE

CLIF1700TPRO

FONCTIONS DE PILOTAGE

Pilotage en mode DMX sur 3 canaux et 1 canal

Mode Standalone

CARACTÉRISTIQUES

Machine à brouillard professionnelle dans un flight case avec couvercle, fermetures papillon et poignée de transport. Pilotage DMX 512. Protection contre la surchauffe. Tension de fonctionnement 230 V CA / 50-60 Hz. Puissance absorbée 1800 W.

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

cameo® colours of light INSTANT® FOG 1700 T PRO MODE ENTER UP DOWN INSTANT FOG 3 IN / OUT DMX 4 IN / OUT 7 1 2 POWER IR FUSE T 10A L POWER SUPPLY: 230 V AC / 50-60 Hz POWER CONSUMPTION : 1800 W DO NOT OPERATE WITHOUT LIQUID! HOT NOZZLE! KEEP AT LEAST 90 ON INSTANCE

1 POWER IN (entrée d'alimentation)

Embase secteur Power Twist pour l'alimentation de l'appareil, un câble réseau adapté est fourni.

2 FUSE (fusible)

Porte-fusible pour fusibles à courant faible de 5 x 20 mm. REMARQUE IMPORTANTE : Remplacez le fusible exclusivement par un fusible de même type et de même valeur (voir les indications figurant sur le boîtier). Si le fusible saute de façon récurrente, veuillez contacter un centre de réparation agréé.

Embase XLR mâle à 3 broches pour le raccordement d'un contrôleur DMX et embase XLR femelle à 3 broches pour le renvoi du signal de commande DMX.

Embase XLR mâle à 5 broches pour le raccordement d'un contrôleur DMX et embase XLR femelle à 5 broches pour le renvoi du signal de commande DMX.

5 ÉCRAN LCD

L'écran LCD à 2 lignes avec rétroéclairage affiche le mode de fonctionnement actuellement activé (affichage principal), les options du menu de sélection et la valeur numérique ou l'état de fonctionnement dans certaines options de menu. En l'absence de signal de commande à l'entrée DMX, les caractères affichés à l'écran se mettent à clignoter. Le clignotement cesse dès que le signal de commande est délivré (modes DMX et Slave).

6 TOUCHES DE COMMANDE

MODE : Appuyez sur la touche MODE pour accéder au menu de sélection. Dans le menu de sélection et les sous-menus, vous pouvez également appuyer sur MODE pour monter d'un niveau dans la structure du menu jusqu'à l'affichage principal (en appuyant plusieurs fois si nécessaire).

ENTER : Dans le menu de sélection, appuyez sur la touche ENTER pour accéder au menu permettant de modifier les valeurs de votre choix. Appuyez également sur ENTER pour confirmer les modifications apportées.

UP et DOWN : Touches utilisées pour sélectionner les différentes options du menu de sélection (paramètres de l'appareil, mode de fonctionnement, etc.) et des sous-menus, mais aussi pour modifier la valeur d'une option de menu, comme par ex. l'adresse DMX.

INSTANT FOG : Appuyez simultanément sur les touches MODE et UP et maintenez-les enfoncées pour démarrer l'émission maximale de fumée. Pour arrêter l'émission de fumée, relâchez les touches.

7 TUYAU DE LIQUIDE

Tuyau pour le raccordement au couvercle spécial de bidon Cameo (fourni).

8 TUBULURE DE SORTIE DE LA FUMÉE

Attention, chaud ! Lors de l'installation de la machine à brouillard, tenez compte des informations fournies à la section « ATTENTION !INFORMATIONS IMPORTANTES CONCERNANT LES MACHINES À BROUILLARD » dans les consignes de sécurité du présent manuel.

9 FENTES D'AÉRATION

Pour éviter la surchauffe de l'appareil, veillez à ne pas couvrir les fentes d'aération et à assurer une bonne circulation de l'air.

COMPARTIMENT DU BIDON ET COUVERCLE SPÉCIAL POUR LE BIDON

camoo NCTANT® F36 1708 1250 10 11 13 12 14 15 16

Avant de changer le bidon ou de remplir ce dernier de liquide fumigène, débranchez complètement la machine à brouillard du secteur (débranchez le connecteur). Un couvercle spécial de bidon avec vanne d'aération et tuyau d'aspiration, adapté au bidon de liquide fumigène Cameo de 5 l, est fourni avec l'appareil (bidon non fourni). Posez un bidon plein de liquide fumigène Cameo en position verticale devant la machine à brouillard et dévissez le couvercle du bidon. Prenez maintenant le couvercle spécial fourni, introduisez le tuyau de la vanne d'aération et le tuyau d'aspiration (n° 15 et 16) dans le bidon et revissez le couvercle spécial sur le bidon. Grâce au filtre fritté sur le tuyau d'aspiration, les particules de poussière ne pénètrent pas dans le système et l'extrémité du tuyau se trouve toujours au point le plus bas du bidon. Insérez ensuite le bidon dans le compartiment et fixez-le en place à l'aide de la bande auto-agrippante (11), une vanne dans le couvercle spécial empêche que du liquide fumigène ne s'échappe. Raccordez à présent le tuyau de liquide de la machine à brouillard au couvercle spécial (voir n° 13). Pour retirer un bidon de liquide, détachez d'abord le tuyau de liquide du couvercle spécial.

10 COMPARTIMENT DU BIDON

Compartiment pour un bidon de 5 l de liquide fumigène Cameo.

11 SANGLE AUTO-AGRIPPANTE

Sangle auto-agrippante pour fixer le bidon de liquide.

12 BOUCHON DE FERMETURE DU TUYAU DE LIQUIDE

Retirez le bouchon de fermeture du tuyau de liquide pour raccorder le tuyau au couvercle spécial de bidon. Lorsque le tuyau de liquide n'est pas raccordé au couvercle du bidon, obturez-le à l'aide du bouchon de fermeture.

13 TUYAU DE LIQUIDE

Tuyau de liquide avec embout de tuyau et bague d'étanchéité noire. Raccordez le tuyau de liquide au couvercle du bidon en introduisant l'embout de tuyau dans le raccord rapide jusqu'à ce que le mécanisme de verrouillage s'enclenche. Vérifiez la fixation correcte de l'accouplement. Pour débloquer le tuyau de liquide, appuyez sur le bouton de déverrouillage à ressort (14).

14 BOUTON DE DÉVERROUILLAGE

Pour débloquer le tuyau de liquide du couvercle spécial, appuyez sur le bouton de déverrouillage à ressort du raccord rapide.

15 VANNE D'AÉRATION

Vanne d'aération avec tuyau correspondant.

16 TUYAU D'ASPIRATION

Tuyau d'aspiration avec filtre fritté.

MODE D'EMPLOI

REMARQUES

• Après le raccordement au réseau électrique, un message de bienvenue (« Welcome to Cameo »), la désignation du modèle et la version du logiciel s'affichent successivement à l'écran. La phase de préchauffage de l'évaporateur a lieu simultanément (environ 7 minutes) ; pendant ce temps, « Heating... » s'affiche à l'écran et les paramètres du système peuvent être configurés selon les besoins.
• Une fois la phase de préchauffage terminée, « Ready! » s'affiche brièvement, puis le mode de fonctionnement précédemment sélectionné est activé.
• Lorsque la phase de préchauffage est terminée, la fumée ne peut être émise que lorsque l'affichage principal apparaît dans l'un des modes de fonctionnement disponibles (mode DMX, Standalone, Timer, Slave) ; dès que l'une des options du menu de sélection ou du sous-menu est sélectionnée, l'émission de fumée s'arrête automatiquement.
• Ne faites pas fonctionner la machine à brouillard sans liquide fumigène. Si le bidon se vide en cours de fonctionnement, la pompe à liquide s'arrêtera automatiquement par sécurité et le message d'information « Low Liquid Protection » s'affichera à l'écran, tandis que l'éclairage du bidon se mettra à clignoter. Coupez la machine à brouillard du réseau électrique avant de remplacer le bidon ou de remplir ce dernier de liquide fumigène. Utilisez ensuite la fonction « Instant Fog » (émission maximale de fumée) pour remplir complètement de liquide fumigène le tuyau de liquide, afin que la coupure automatique de la pompe ne se reproduise pas immédiatement.
• Pour éliminer les résidus de liquide dans le système d'évaporateur de votre machine à brouillard et ainsi garantir une longue durée de vie de l'appareil, procédez à un nettoyage du système d'évaporateur à des intervalles réguliers (toutes les 60 heures de fonctionnement environ). Utilisez pour cela le liquide de nettoyage spécial destiné aux machines à brouillard de Cameo et suivez les instructions figurant sur l'étiquette de la bouteille.

RÉGLAGE DE L'ADRESSE DE DÉPART DMX (DMX Address)

Appuyez sur MODE pour accéder au menu de sélection. Utilisez ensuite les touches UP et DOWN pour sélectionner l'option de menu « DMX Address » et appuyez sur ENTER pour confirmer. Réglez ensuite à l'aide des touches UP et DOWN l'adresse de départ DMX souhaitée, puis appuyez sur ENTER pour confirmer la saisie. L'affichage principal apparaît alors avec le mode de fonctionnement et l'adresse de départ DMX et le mode de fonctionnement DMX est activé automatiquement.

Affichage principal

DMX Address

ENTER UP/DOWN

DMX Address 001 - 510

ENTER

DMX-Mode DMX-Address: xxx

RÉGLAGE DU MODE DMX (DMX Mode)

Appuyez sur MODE pour accéder au menu de sélection. Utilisez ensuite les touches UP et DOWN pour sélectionner l'option de menu « DMX Mode » et appuyez sur ENTER pour confirmer. Sélectionnez ensuite le mode DMX souhaité (3CH Mode / 1CH Mode) à l'aide des touches UP et DOWN, puis appuyez sur ENTER pour confirmer la saisie. L'écran principal affiche alors le mode de fonctionnement ainsi que l'adresse de départ DMX et le mode DMX est automatiquement activé. Les tableaux des deux modes DMX figurent au chapitre « PILOTAGE EN MODE DMX » de ce manuel.

Affichage principal

DMX Mode 3CH

ENTER Mode TCH Mode UP/DOWN

ENTER

DMX-Mode DMX-Address: xxx

MODE DE FONCTIONNEMENT STANDALONE (Stand Alone)

Le mode de fonctionnement Standalone permet de régler l'émission de fumée manuellement sur l'appareil avec des valeurs comprises entre 1 % et 100 %. Appuyez sur MODE pour accéder au menu de sélection. Utilisez ensuite les touches UP et DOWN pour sélectionner l'option de menu « Stand Alone » et appuyez 2 fois sur ENTER pour confirmer. Réglez ensuite la valeur souhaitée à l'aide des touches UP et DOWN et appuyez sur ENTER pour confirmer.

Affichage principal

Stand Alone Stand Alone ENTER

Pump

ENTER UP/DOWN

Pump Value 1% - 100%

ENTER

Stand-Alone-Mode Pump Value: x%

MODE DE FONCTIONNEMENT TIMER (Timer)

Le mode de fonctionnement Timer permet de régler l'émission de fumée manuellement sur l'appareil avec des valeurs comprises entre 1 % et 100 %, ainsi que la durée d'émission et l'intervalle dans lequel l'émission doit être démarrée. Appuyez sur MODE pour accéder au menu de sélection. Utilisez ensuite les touches UP et DOWN pour sélectionner l'option de menu « Timer » et appuyez sur ENTER pour confirmer. Sélectionnez ensuite « Timer Pump » (quantité d'émission), « Timer Duration » (durée d'émission) et « Timer Interval » (intervalle d'émission) à l'aide des touches UP et DOWN, appuyez sur ENTER pour confirmer et réglez à chaque fois la valeur souhaitée à l'aide des touches UP et DOWN. Appuyez sur ENTER pour confirmer chaque saisie.

Affichage principal

Timer

ENTER UP/DOWN

Timer Pump

/

Timer Duration

/

Timer Interval

Timer-Mode Duration/Interval xSec

ENTER - UP/DOWN

ENTER - UP/DOWN

ENTER - UP/DOWN

Pump Value 1% - 100%

Appuyez sur MODE pour accéder au menu de sélection. Utilisez ensuite les touches UP et DOWN pour sélectionner l'option de menu « Slave » et appuyez sur ENTER pour confirmer. Reliez les unités Slave et Master (même modèle, même état du logiciel) à l'aide d'un câble DMX (Master DMX OUT - Slave DMX IN) et activez sur l'unité Master le mode de fonctionnement Standalone ou le mode de fonctionnement Timer. L'unité Slave suit alors l'unité Master.

Affichage principal

Slave Slave-Mode ENTER

PARAMÈTRES DE L'APPAREIL (Settings)

Appuyez sur MODE pour accéder au menu de sélection. Utilisez ensuite les touches UP et DOWN pour sélectionner l'option de menu « Settings » (voir flèche) et appuyez sur ENTER pour confirmer.

Settings

ENTER

Vous accédez alors au sous-menu permettant de régler les options de sous-menu suivantes (sélectionner avec UP et DOWN, confirmer avec ENTER, modifier l'état avec UP et DOWN, confirmer avec ENTER) :

Settings
Display Settings	=	Réglage de l’éclairage de l’écran et des touches de commande et de l’éclairage du bidon	Display and LEDs on	Éclairage de l’écran, des touches de commande et du bidon allumé en permanence
			Display off	Écran éteint après 30 secondes d’inactivité, éclairage des touches de commande et du bidon allumé
			Display and LEDs Dark Mode	Éclairage de l’écran, des touches de commande et du bidon éteint après 30 secondes d’inactivité
Settings DMX Fail	=	État de fonctionnement en cas d’interruption du signal DMX	DMX Fail Hold	Maintien de la dernière commande
			DMX Fail Stop fog output	Arrêt de l’émission de fumée
Settings Auto Lock Unit	=	Verrouillage automatique des commandes	Auto Lock Unit off	Verrouillage automatique des commandes désactivé
			Auto Lock Unit 60sec	Verrouillage automatique des commandes activé après environ 60 secondes d’inactivité (déverrouillage en appuyant simultanément sur UP et DOWN pendant environ 10 secondes)

INFORMATIONS SUR LE SYSTÈME (System Info)

Appuyez sur MODE pour accéder au menu de sélection. Utilisez ensuite les touches UP et DOWN pour sélectionner l'option de menu « System Info » et appuyez sur ENTER pour confirmer.

System Info

ENTER

Vous accédez alors au sous-menu affichant les informations sur l'appareil. Utilisez de nouveau les touches UP et DOWN pour sélectionner le paramètre souhaité pour ensuite afficher les informations avec ENTER.

System Info
Firmware = Affichage du firmware de l’appareil Software Version			Vx.xx
Operating Hours	= Affichage de la durée de fonctionnement de la machine à brouillard en heures		Operating HoursTotal: x

INSTALLATION

Placez la machine à brouillard à un endroit approprié sur les pieds en caoutchouc prémontés et tenez compte ce faisant des informations fournies à la section « ATTENTION ! INFORMATIONS IMPORTANTES CONCERNANT LES MACHINES À BROUILLARD » dans les consignes de sécurité du présent manuel.

TECHNIQUE DMX

DMX-512

Le terme DMX (Digital Multiplex) désigne un protocole de transport universel permettant la communication entre des appareils et des contrôleurs à ce format. Un contrôleur DMX envoie des données DMX aux appareils DMX qui lui sont connectés. Les données DMX sont transportées sous forme d'un flux série, renvoyé d'un appareil au suivant via des connecteurs XLR repérés "DMX IN" et "DMX OUT". Le nombre total d'appareils ainsi connectés ne doit pas dépasser 32. Le dernier appareil de la chaîne doit posséder une résistance de terminaison (Terminator).

Il s'agit d'un langage universel, permettant d'interconnecter des appareils DMX de type différents, de marques différentes, et de tous les piloter depuis un contrôleur DMX central. Pour un transport optimal des données, il est recommandé d'utiliser les câbles les plus courts possibles pour interconnecter les appareils. L'ordre dans lequel les différents appareils sont connectés au sein d'un réseau DMS n'a aucune influence sur l'adressage. Autrement dit, vous pouvez placer l'appareil possédant l'adresse DMX 1 où vous le désirez dans la chaîne DMX : au début, à la fin, au milieu... Si un appareil s'est vu affecter l'adresse DMX 1, le contrôleur "sait" qu'il doit lui envoyer toutes les données destinées à l'adresse 1, quelle que soit la position dudit appareil dans la chaîne DMX.

CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS

1. Reliez la fiche XLR mâle (3 ou 5 points) du câble DMX à la sortie DMX (embase XLR femelle) du premier appareil DMX (par exemple, un contrôleur DMX).
2. Reliez le connecteur XLR femelle du câble DMX relié au premier projecteur à l'entrée DMX (connecteur XLR mâle) de l'appareil DMX suivant. Reliez la sortie DMX de cet appareil, selon le même méthode, à l'entrée DMX de l'appareil DMX suivant, et ainsi de suite. Veillez à ce que tous les appareils DMX soient reliés en série, et n'oubliez pas que les liaisons ne peuvent être partagées sans utiliser de splitter actif. Ne pas dépasser le nombre maximal d'appareils par chaîne DMX, soit 32.

Vous trouverez un choix complet de câbles compatibles DMX dans les gammes Adam Hall 3 STAR, 4 STAR et 5 STAR.

Si vous fabriquez vous-mêmes vos câbles, respectez les modalités de câblage DMX. En particulier : Ne reliez jamais le blindage du câble à la masse du connecteur, et vérifiez bien qu'en aucun cas le blindage du câble n'entre en contact avec le corps du connecteur XLR. Si le blindage entre en contact avec la masse, cela peut provoquer des courts-circuits et des défaillances système.

Assignation des contacts

Câble DMX avec connecteurs XLR 3 points :

Câble DMX avec connecteurs XLR 5 points (les points 4 et 5 ne sont pas câblés):

Pour éviter tout dysfonctionnement, le dernier appareil d'une chaîne DMX doit être équipé d'une résistance de terminaison (120 Ohms, 1/4 Watt).

Connecteur XLR 3 points avec résistance de terminaison : K3DMXT3

Connecteur XLR 5 points avec résistance de terminaison : K3DMXT5

Assignation des contacts

Connecteur XLR 3 points Connecteur XLR 5 points

Pour utiliser des appareils DMX munis de connecteurs 3 points avec des appareils DMX munis de connecteurs 5 points, il faut utiliser un adaptateur.

Assignation des contacts

Adaptateur XLR 5 points mâle vers XLR 3 points femelle K3DGF0020 Les points 4 et 5 ne sont pas connectés.

Assignation des contacts

Adaptateur XLR 3 points mâle vers XLR 5 points femelle K3DHM0020 Les points 4 et 5 ne sont pas connectés.

DMX + DMX - Shield

DMX + DMX Shield

CARACTÉRISTIQUES TECHNIQUES

Référence de l'article : CLIF1700TPRO

Catégorie de produit : Machine à brouillard
Type : Générateur de fumée par évaporation, livré avec flight case
Durée de préchauffage : Env. 7 minutes
Entrée DMX : Connecteurs XLR mâles à 3 broches et 5 broches
Sortie DMX : Connecteurs XLR femelles à 3 broches et 5 broches
Mode DMX : 3 canaux- 1 canaux
Fonctions DMX : Quantité de fumée, fonction d'intervalle
Fonctions Standalone : Quantité de fumée, fonction d'intervalle, Instant Fog
Pilotage : DMX512
Éléments de commande : Mode, Enter, Up, Down
Éléments d'affichage : Écran LCD rétroéclairé à 2 lignes, éclairage du bidon, éclairage des touches
Tension de fonctionnement : 230 V CA / 50-60 Hz
Puissance absorbée :	1800 W
Protection contre la surchauffe :	Élément chauffant régulé par thermostat
Alimentation électrique :	Raccordement Power Twist
Fusible :	T10AL (5x20 mm)
Température ambiante (en fonctionnement) :	5 °C - 40 °C
Humidité relative :	< 85 %, sans condensation
Matériau du boîtier :	Métal et contreplaqué
Couleur du boîtier :	Noir
Dimensions avec couvercle (L x H x P) :	550 x 265 x 465 mm
Poids (sans bidon) :	11 kg
Autres caractéristiques :	Flight case avec couvercle, fermetures papillon et poignée de transport. 4 pieds en caoutchouc. Couvercle spécial de bidon avec vanne d'aération et tuyau d'aspiration inclus. Câble réseau inclus

DECLARATIONS

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

Conformité CE

La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) :

R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

RoHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].

ESPAÑOL

ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l'appareil qu'au bout de 10 minutes de refroidissement.
