BCU1A - Chargeur de piles SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	Sony
Modèle	BCU1A
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	46 W
Sortie charge	16,4 V, 2,4 A / 1,5 A
Sortie CC	12 V, 3,0 A
Dimensions (L × H × P)	Environ 128 × 45 × 98 mm
Poids	Environ 340 g
Température d'utilisation (charge)	0 °C à 45 °C
Température d'utilisation (sortie CC)	-5 °C à +45 °C
Température de stockage	-20 °C à +60 °C
Compatibilité batteries	Packs lithium-ion Sony (BP-U35, BP-U70, BP-U100)
Indicateurs	CHARGE (clignotement orange/vert, allumé vert) ; DC OUT (vert)
Fonctions principales	Charge de batteries Li-ion ; sortie CC pour alimentation externe
Sécurité	Protection contre les courts-circuits, détection de batterie non compatible, arrêt automatique en cas d'anomalie
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'exposition à l'eau et à la condensation
Accessoires fournis	Manuel d'installation, livret de garantie
Pièces détachées et réparabilité	Cordon d'alimentation CA remplaçable ; réparation par technicien qualifié

FOIRE AUX QUESTIONS - BCU1A SONY

Comment charger une batterie avec le BCU1A ?

Réglez l'interrupteur de sélection de mode sur CHARGE, branchez le cordon d'alimentation CA, puis insérez la batterie en alignant le repère triangulaire avec les connecteurs et en poussant jusqu'au déclic. La charge démarre automatiquement.

Que signifient les différents états de l'indicateur CHARGE ?

Clignotement orange : charge entre 0 et 80 %. Clignotement vert : charge au-dessus de 80 %. Allumé vert : complètement chargé. Clignotement orange/vert/éteint : veille de charge (température inadaptée).

Quelles batteries sont compatibles avec ce chargeur ?

Le BCU1A est conçu pour les packs de batteries lithium-ion Sony, notamment les modèles BP-U35, BP-U70 et BP-U100. Ne chargez pas d'autres types de batteries.

Puis-je utiliser le BCU1A pour alimenter un appareil directement ?

Oui. Réglez l'interrupteur sur DC OUT et branchez l'appareil via le cordon de sortie CC. La sortie fournit 12 V, 3 A. Vérifiez les besoins en alimentation de votre appareil.

Que faire si l'indicateur DC OUT ne s'allume pas ?

Si l'indicateur vert ne s'allume pas, un problème est détecté. Vérifiez la connexion de l'alimentation CA et l'appareil branché. Débranchez et rebranchez le chargeur. Si le problème persiste, contactez un technicien Sony.

Pourquoi la charge ne démarre-t-elle pas ?

La charge peut être en veille si la température de la batterie est en dessous de 0 °C ou au-dessus de 60 °C. Attendez que la batterie atteigne une température comprise entre 0 °C et 45 °C. Vérifiez également que la batterie est compatible et bien insérée.

Quels sont les temps de charge des batteries BP-U ?

Temps pour une charge complète (de 0 %) : BP-U35 : environ 90 minutes ; BP-U70 : environ 150 minutes ; BP-U100 : environ 210 minutes.

Comment retirer une batterie du chargeur ?

Faites glisser la batterie dans le sens inverse de l'insertion, puis tirez vers le haut pour la dégager.

Puis-je utiliser un cordon d'alimentation non standard ?

Non. Utilisez uniquement le cordon d'alimentation CA fourni ou un cordon conforme aux normes de sécurité locales (2 fils, caractéristiques nominales adaptées). Ne pas utiliser un cordon inadapté.

Comment entretenir le chargeur BCU1A ?

Nettoyez l'appareil avec un chiffon sec. Évitez l'eau et les éclaboussures. Protégez-le de la chaleur excessive et de l'humidité. En cas de condensation, attendez qu'elle disparaisse avant utilisation. Faites inspecter l'appareil périodiquement par un technicien.

MODE D'EMPLOI BCU1A SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Consignes de sécurité importantes

• Lisez ces instructions.
• Conservez ces instructions.
• Tenez compte de tous les avertissements.
• Suivez toutes les instructions.
• N'utilisez pas cet appareil à proximité d'eau.
• Nettoyez cet appareil uniquement avec un chiffon sec.
• Ne bloquez aucun orifice de ventilation. Installez cet appareil conformément aux instructions du fabricant.
• Ne l'installez pas à proximité de sources de chaleur comme des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des amplificateurs) produisant de la chaleur.
• Ne désactivez pas le dispositif de sécurité de la fiche polarisée ou avec mise à la terre. Une fiche polarisée possède deux lames dont l'une est plus large que l'autre. Une fiche avec mise à la terre possède deux lames et une troisième broche de mise à la terre. La lame la plus large et la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise de courant, consultez un électricien afin qu'il remplace la prise obsolète.
• Protégez le cordon d'alimentation afin que personne ne marche dessus et qu'il ne se coince pas, en particulier au niveau de la fiche, de la prise de courant et à l'endroit où il sort de l'appareil.
• N'utilisez que les fixations et accessoires indiqués par le fabricant.
• Utilisez l'appareil uniquement avec le chariot, le support, le trépied ou la table indiqué par le fabricant ou vendu avec

l'appareil. Lorsque vous utilisez un chariot, faites attention lorsque vous déplacez le chariot et l'appareil ensemble afin d'éviter de vous blesser en cas de chute.

• Débranchez cet appareil en cas d'orage ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Faites appel à un technicien qualifié pour toute réparation/entretien. L'entretien/réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, par exemple si le cordon ou la fiche d'alimentation a été endommagé, si du liquide a été renversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

AVERTISSEMENT

Cet appareil ne possède pas d'interrupteur d'alimentation. Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible

proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

AVERTISSEMENT

1. Utilisez un cordon d'alimentation (câble secteur à 2 fils)/fiche femelle/fiche mâle conformes à la réglementation de sécurité locale applicable.
2. Utilisez un cordon d'alimentation (câble secteur à 2 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

AVERTISSEMENT

N'exposez pas les batteries à une chaleur excessive, au soleil ou près d'un feu par exemple.

ATTENTION

Eviter d'exposer l'appareil à un égouttement ou à des éclaboussures. Ne placer aucun objet rempli de liquide, comme un vase, sur l'appareil.

Ne pas installer l'appareil dans un endroit confiné, par exemple une bibliothèque ou un placard encastré.

IMPORTANT

Le nom et la classification du produit se situent à l'endroit suivant sur l'appareil.

— Bas

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

Ce symbole est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans l'enveloppe du produit, qui pourrait être suffisamment importante pour représenter un risque d'électrocution pour les personnes.

Ce symbole est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien/réparation) importantes dans la documentation accompagnant l'appareil.

Pour les clients au Canada

CAN ICES-3 (B)/NMB-3(B)

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).

ATTENTION

RISQUE D'ÉLECTROCUTION

Le fusible du circuit primaire est/pourrait être en position neutre.

L'alimentation secteur doit être déconnectée pour mettre hors tension les conducteurs de phase.

Cet équipement ne convient pas pour une utilisation dans des endroits où se trouvent des enfants.

ATTENTION

— Il y a un danger d'explosion si une autre batterie que celle spécifiée est chargée. Ne chargez pas d'autres batteries que celles recommandées.
— Lors de la mise au rebut de la batterie ou du produit, vous devez respecter la loi de la région ou du pays concerné. Ne mettez pas la batterie ou le produit au rebut dans un feu ou un four chaud, ou n'écrasez pas mécaniquement la batterie et ne la coupez pas. Elle risque d'exploser ou de provoquer un incendie. Ne soumettez pas la batterie à une pression d'air extrêmement basse qui pourrait entraîner une explosion ou une fuite de liquide ou de gaz inflammable.
— Ne placez pas la batterie dans un endroit à température élevée, tel qu'à la lumière directe du soleil ou à proximité d'un feu. Elle risque de prendre feu, d'exploser ou de provoquer un incendie. Ne plongez pas et ne mouillez pas la batterie dans de l'eau douce ou de l'eau de mer. Cela risque de provoquer une électrocution.

Aucune source à flammes nues, telle que des bougies allumées, ne doit être placée sur l'appareil.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur www.sony.com/psa/warrantypour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

Table de matières

Aperçu 25

Emplacement et fonctions des composants .....26

Chargement d'un pack de batteries 27

Spécifications 28

Aperçu

Le chargeur de batteries BC-U1A charge les packs de batteries lithium-ion Sony. Il permet de fournir une alimentation CC à un appareil.

Remarque

En cas de problèmes lors de l'utilisation de cette unité, débranchez le cordon d'alimentation CA de la source d'alimentation CA pour interrompre l'alimentation.

Pour les détails sur les packs de batterie qui peuvent être chargés avec l'appareil et les dispositifs pouvant être connectés à l'appareil, visitez le site internet Sony produits professionnels.

Site Web des produits Sony Professional :

Etats-Unis http://pro.sony.com

Canada http://www.sonybiz.ca

Amérique latine

http://sonypro-latin.com

Europe http://www.pro.sony.eu/pro

Moyen-Orient, Afrique

Brésil http://sonypro.com.br

Australie http://pro.sony.com.au

Nouvelle-Zélande

http://pro.sony.co.nz

Japon http://www.sonybsc.com

Asie Pacifique http://pro.sony-asia.com

Corée http://bp.sony.co.kr

Chine http://pro.sony.com.cn

Inde http://pro.sony.co.in

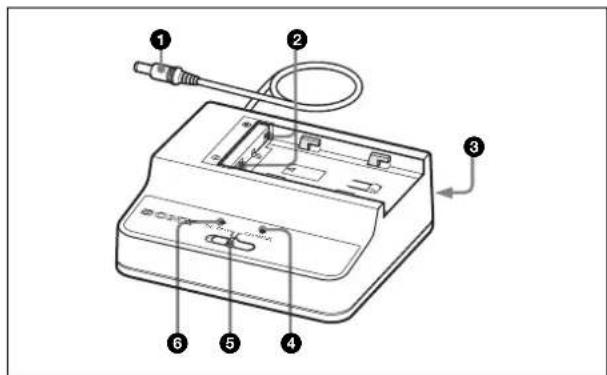

Emplacement et fonctions des composants

① Cordon de sortie d'alimentation CC

Fournit une alimentation CC lorsque l'interrupteur de sélection de mode est réglé sur DC OUT.

Remarque

Ne branchez pas un appareil avec des exigences d'alimentation supérieures aux valeurs spécifiées.

② Connecteurs de charge

Fournit l'alimentation permettant de charger un pack de batteries lithium-ion.

Le courant de charge se bloque automatiquement lorsqu'un pack de batteries autre que le pack de batteries lithium-ion a été branché par erreur.

③Connecteur d'entrée CA

Raccorde une source d'alimentation CA au moyen du cordon d'alimentation CA.

4 Indicateur CHARGE

Indique l'état de chargement du pack de batteries branché pendant le chargement d'un pack de batteries lorsque l'interrupteur de sélection de mode est réglé sur CHARGE.

Pour tout détail, voir « Chargement d'un pack de batteries » à la page 27.

⑤Interrupteur de sélection de mode

CHARGE : Pour charger un pack de batteries lithium-ion.

DC OUT : Pour fournir une alimentation CC.

6Indicateur DC OUT

S'allume en vert lorsque l'interrupteur de sélection de mode est réglé sur DC OUT et qu'une alimentation CC est fournie.

Si un problème est détecté, l'indicateur s'éteint.

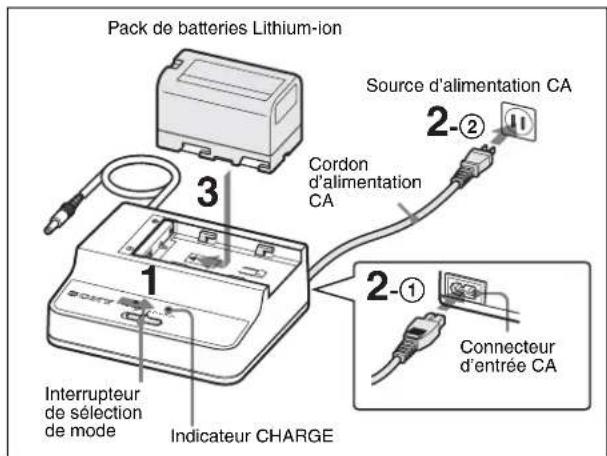

Chargement d'un pack de batteries

Pack de batteries Lithium-ion 1 3 Interrupteur de sélection de mode Indicateur CHARGE Cordon d'alimentation CA 2-② Source d'alimentation CA 2-① Connecteur d'entrée CA

1 Réglez l'interrupteur de sélection de mode sur CHARGE.
2 Branchez le connecteur d'entrée CA sur BC-U1A et la source d'alimentation CA à l'aide du cordon d'alimentation CA.
3 Mettez en place le pack de batteries. Placez le pack de batteries avec le repère triangulaire orienté vers les connecteurs de charge et glissez-le dans le sens indiqué par la flèche. Veillez à pousser le pack de batteries afin d'engager les connecteurs de charge et à entendre un déclic.

Le chargement débute et l'indicateur CHARGE indique l'état de chargement.

Clignotement orange : Chargé entre 0 et 80%

Clignotement vert : Chargé au dessus de 80%

Allumé en vert : Complètement chargé

Clignotement orange, vert, et éteint à plusieurs reprises : état de veille de chargement

Cet appareil est doté d'une fonction de contrôle de chargement contrôlée par la température. Si la température interne de la batterie est de 0 °C (32 °F) et moins ou de 60 °C (140 °F) et plus, l'appareil est en état de veille et le chargement n'a pas lieu. Lorsque la température est supérieure à 0 °C (32 °F) ou inférieure à 60 °C (140 °F), la charge a lieu.

Remarque

Le courant de charge se bloque automatiquement lorsqu'un pack de batteries autre que le pack de batteries lithium-ion a été branché. Veillez à charger un pack de batteries correspondant à celui désigné uniquement.

Retrait d'un pack de batteries

Glissez le pack de batteries branché dans le sens contraire à celui du branchement, puis tirez vers le haut.

Temps de charge

Le temps nécessaire pour charger au maximum un pack de batteries complètement déchargé est indiqué ci-après.

BP-U35 : environ 90 minutes

BP-U70 : environ 150 minutes

BP-U100 : environ 210 minutes

Si une anomalie est détectée

Si l'une des conditions suivantes est détectée pendant le chargement, l'indicateur CHARGE clignote alternativement en orange et en vert :

• Après le début du chargement, le chargement rapide ne démarre pas.
• Le chargement ne se termine pas dans le temps spécifié.
• La tension pour le chargement de la batterie a dépassé le niveau spécifié.
• La tension interne a dépassé le niveau spécifié.
• La tension interne est descendue en dessous du niveau spécifié.

Spécifications

Source de tension 100 V à 240 V CA, 50/60 Hz

Consommation électrique

46 W

Débit de courant Chargement : 82 VA (100 V), 105 VA (240 V)

Sortie Chargement : 16,4 V, 2,4 A/1,5 A

Sortic CC : 12 V, 3,0 A

Température d'utilisation

Chargement : 0 °C à 45 °C (32 °F à 113 °F)

Sortie CC : -5 °C à +45 °C (23 °F à 113 °F)

Température de stockage

-20^ à +60^ (-4^ à +140^)

Dimensions (l/h/p) Env. 128 × 45 × 98 mm

(5^1/8× 1^13/16× 3^7/_8 pouces) (sauf saillies)

Poids Env. 340 g (12 oz)

Accessoire fourni

Manuel d'installation (1)

Livret de garantie (1)

La conception et les spécifications sont sujettes à modification sans préavis.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.

Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.

La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l'utilisation dépasse la fréquence d'utilisation normale, la durée de vie peut être réduite en conséquence.

• Pour des raisons de sécurité, utilisez uniquement les packs de batteries Sony.
• La borne de batterie de cet appareil (le connecteur pour les packs batterie et les adaptateurs CA) est une pièce consommable.
  L'appareil risque de ne pas être alimenté correctement si les broches de la borne de batterie sont cintrées ou déformées par les chocs ou les vibrations, ou si elles sont touchées par la corrosion en raison d'une utilisation prolongée en extérieur.
  Des inspections périodiques sont recommandées pour que l'appareil continue à fonctionner correctement et pour prolonger la durée de son utilisation.
  Contactez un vendeur ou un technicien Sony pour plus d'informations sur les inspections.
