| Tipo di prodotto | Caricabatterie |
| Marchio | Sony |
| Modello | BCU1A |
| Alimentazione | 100-240 V CA, 50/60 Hz |
| Consumo elettrico | 46 W |
| Uscita carica | 16,4 V, 2,4 A / 1,5 A |
| Uscita CC | 12 V, 3,0 A |
| Dimensioni (L × H × P) | Circa 128 × 45 × 98 mm |
| Peso | Circa 340 g |
| Temperatura di utilizzo (carica) | 0 °C a 45 °C |
| Temperatura di utilizzo (uscita CC) | -5 °C a +45 °C |
| Temperatura di conservazione | -20 °C a +60 °C |
| Compatibilità batterie | Batterie agli ioni di litio Sony (BP-U35, BP-U70, BP-U100) |
| Indicatori | CARICA (lampeggio arancione/verde, acceso verde) ; DC OUT (verde) |
| Funzioni principali | Carica batterie Li-ion; uscita CC per alimentazione esterna |
| Sicurezza | Protezione contro i cortocircuiti, rilevamento batteria non compatibile, arresto automatico in caso di anomalia |
| Manutenzione e pulizia | Pulire con un panno asciutto; evitare l'esposizione all'acqua e alla condensa |
| Accessori forniti | Manuale di installazione, libretto di garanzia |
| Ricambi e riparabilità | Cavo di alimentazione CA sostituibile; riparazione da parte di tecnico qualificato |
Domande frequenti - BCU1A SONY
Domande degli utenti su BCU1A SONY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale BCU1A - SONY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BCU1A del marchio SONY.
MANUALE UTENTE BCU1A SONY

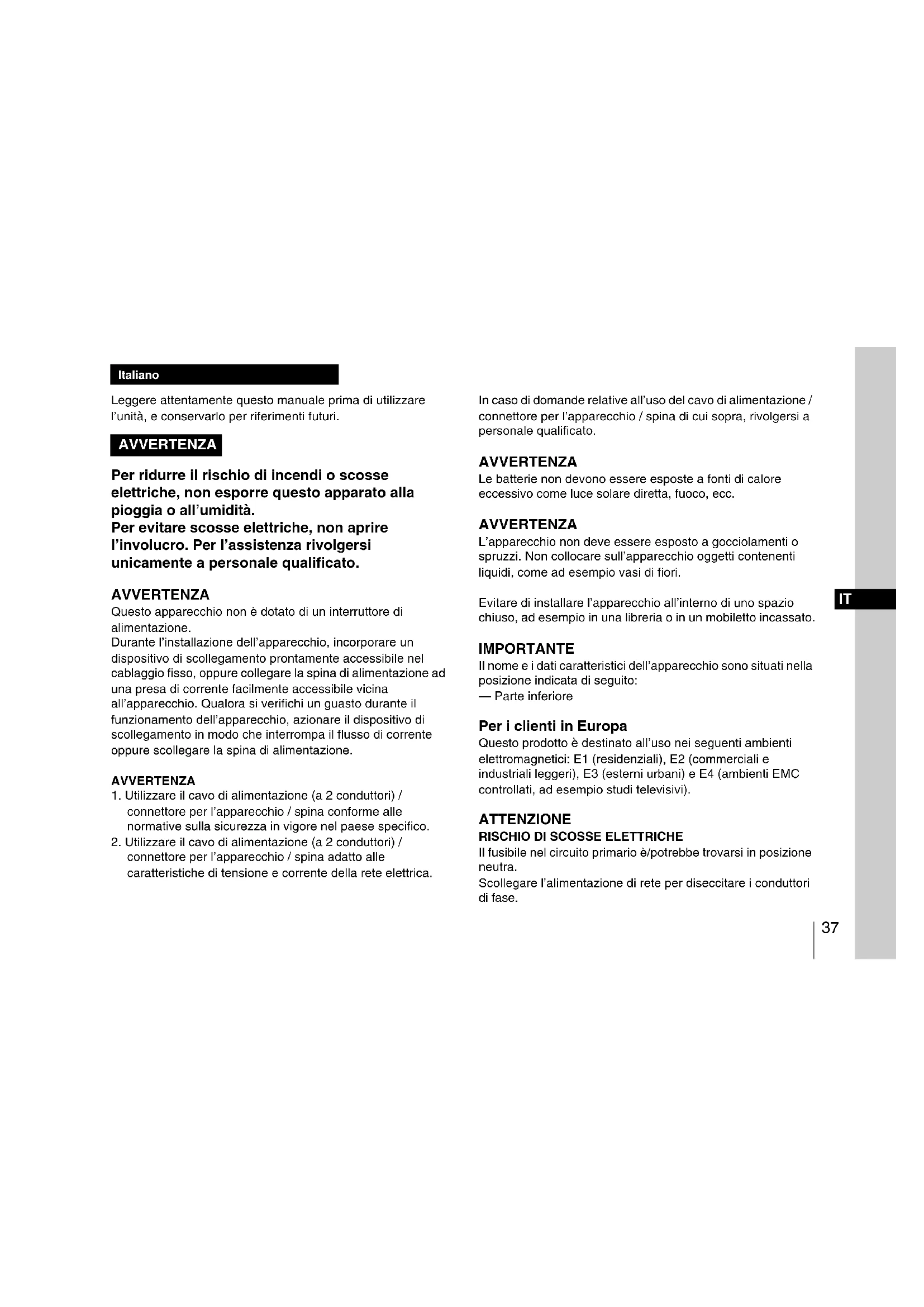

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.
AVVERTENZA
Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.
Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.
AVVERTENZA
Questo apparecchio non è dotato di un interruttore di alimentazione.
Durante l'installazione dell'apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all'apparecchio. Qualora si verifichi un guasto durante il funzionamento dell'apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione.
AVVERTENZA
-
Utilizzare il cavo di alimentazione (a 2 conduttori) / connettore per l'apparecchio / spina conforme alle normative sulla sicurezza in vigore nel paese specifico.
-
Utilizzare il cavo di alimentazione (a 2 conduttori) / connettore per l'apparecchio / spina adatto alle caratteristiche di tensione e corrente della rete elettrica.
In caso di domande relative all'uso del cavo di alimentazione / connettore per l'apparecchio / spina di cui sopra, rivolgersi a personale qualificato.
AVVERTENZA
Le batterie non devono essere esposte a fonti di calore eccessivo come luce solare diretta, fuoco, ecc.
AVVERTENZA
L'apparecchio non deve essere esposto a gocciolamenti o spruzzi. Non collocare sull'apparecchio oggetti contenenti liquidi, come ad esempio vasi di fiori.
Evitare di installare l'apparecchio all'interno di uno spazio chiuso, ad esempio in una libreria o in un mobiletto incassato.
IMPORTANTE
Il nome e i dati caratteristici dell'apparecchio sono situati nella posizione indicata di seguito:
— Parte inferiore
Per i clienti in Europa
Questo prodotto è destinato all'uso nei seguenti ambienti elettromagnetici: E1 (residenziali), E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi).
ATTENZIONE
Il fusibile nel circuito primario è/potrebbe trovarsi in posizione neutra.
Scollegare l'alimentazione di rete per diseccitare i conduttori di fase.
Questo apparecchio non è idoneo per l'uso in ambienti in cui possono essere presenti bambini.
AVVERTENZA
— Pericolo di esplosione qualora venga ricaricata una batteria diversa da quella specificata. Non caricare batterie diverse da quelle raccomandate.
— Smaltire la batteria o il prodotto in conformità con le normative vigenti nella regione o paese di utilizzo. Non smaltire la batteria o il prodotto in forni ad alta temperatura o nel fuoco. Non tagliare né frantumare meccanicamente la batteria. Questo potrebbe causarne l'esplosione o dar luogo a incendi. Non esporre la batteria a pressioni atmosferiche estremamente basse. Questo potrebbe causare esplosioni o perdite di gas o liquidi infiammabili.
— Non esporre la batteria ad elevate temperature, come ad esempio sotto luce solare diretta o in prossimità di fiamme per evitare che possa prendere fuoco, esplodere o causare incendi. Non immergere né bagnare la batteria in acqua. Questo potrebbe causare scariche elettriche.
Non appoggiare sorgenti di fiamme libere (ad esempio candele accese) sull'apparecchio.
Sommario
Descrizione ....39
Posizione e funzione delle parti ....40
Ricarica di una batteria 41
Caratteristiche tecniche 42
Descrizione
Il caricabatterie BC-U1A consente la ricarica di blocchi batteria agli ioni di litio Sony. Esso può fornire alimentazione CC a un dispositivo.
Nota
Se nell'azionare questo dispositivo si verificano dei problemi, scollegare il cavo di alimentazione CA dalla fonte di alimentazione CA per arrestare l'alimentazione.
Per informazioni dettagliate sui blocchi batteria che possono essere caricati e sui dispositivi che possono essere collegati all'unità, visitare il sito web dei prodotti professionali Sony.
Siti web per i prodotti business di Sony:
Stati Uniti http://pro.sony.com
Canada http://www.sonybiz.ca
America Latina http://sonypro-latin.com
Europa http://www.pro.sony.eu/pro
Medio oriente, Africa
Nuova Zelanda http://pro.sony.co.nz
Giappone http://www.sonybsc.com
Asia e Pacifico http://pro.sony-asia.com
Corea http://bp.sony.co.kr
Cina http://pro.sony.com.cn
India http://pro.sony.co.in

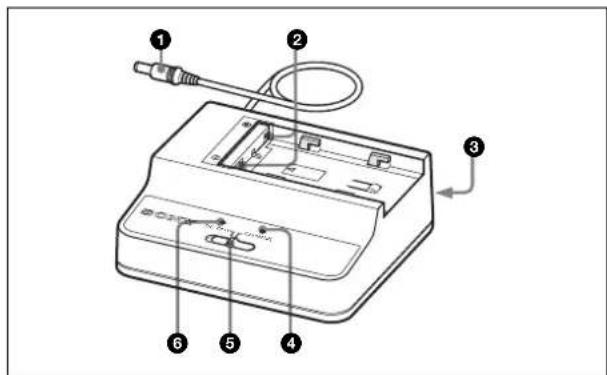

Posizione e funzione delle parti
①Cavo di uscita alimentazione CC
Fornisce alimentazione CC quando l'interruttore di selezione modalità è impostato su DC OUT.
Nota
Non collegare un dispositivo con requisiti di alimentazione superiori ai valori specificati.
②Connettori di carica
Forniscono alimentazione per caricare una batteria agli ioni di litio. La corrente di carica viene automaticamente bloccata quando è stata collegata per errore una batteria diversa da una batteria agli ioni di litio.
③Connettore di ingresso CA
Consente di collegarsi ad una fonte di alimentazione CA utilizzando il cavo di alimentazione CA.
④Indicatore CHARGE
Mostra lo stato di carica della batteria attaccata durante la carica di una batteria, quando viene caricata una batteria con interruttore di selezione modalità impostato su CHARGE.
Per maggiori dettagli, vedere "Ricarica di una batteria" a pagina 41.
⑤Interruttore selezione modalità
CHARGE: Per caricare una batteria agli ioni di litio. DC OUT: Per fornire alimentazione CC
⑥Indicatore DC OUT
Si illumina in verde quando l'interruttore di selezione modalità è impostato su DC OUT e viene fornita alimentazione CC. Se si rilevano degli inconvenienti, l'indicatore diventa scuro.
Ricarica di una batteria
2 Collegare il connettore di ingresso CA sul BC-U1A e la fonte di alimentazione CA usando il cavo di alimentazione CA.
3 Installare la batteria.
Posizionare la batteria con il contrassegno del triangolo rivolto verso i connettori di carica e farla scorrere nella direzione indicata dalla freccia. Assicurarsi di spingere la batteria in modo da innestare i connettori di carica fino ad udire un clic. La procedura di ricarica inizia, e l'indicatore CHARGE mostra lo stato di carica.
Lampeggio in arancio: Ricarica tra 0 c 80%
Lampeggio in verde: Ricarica di oltre l'80%
Illuminato in verde: Batteria completamente carica
Lampeggio in arancio, verde e spento in sequenza: Ricarica in standby
Questa unità è dotata di una funzione di gestione della carica controllata dalla temperatura. Se la temperatura interna della batteria è pari o inferiore a 0 °C o pari o superiore a 60 °C, l'unità entra in stato di standby e la ricarica non ha luogo. La ricarica ha luogo quando la temperatura della batteria è compresa fra 0 °C e 60 °C.
Nota
La corrente di carica viene automaticamente bloccata quando è stata collegata una batteria diversa da una batteria agli ioni di litio. Accertarsi di ricaricare solamente una batteria designata.
Rimozione della batteria
Far scorrere la batteria attaccata nella direzione opposta a quella di attacco, quindi spingerla in alto.
Tempo di ricarica
Qui sotto viene indicato il tempo necessario per ricaricare una batteria completamente scarica fino alla massima capacità.
BP-U100: circa 210 minuti
Quando viene rilevata un'anomalia
Quando durante la ricarica viene rilevata una delle seguenti condizioni, l'indicatore CHARGE lampeggia alternativamente in arancio e verde.
- Dopo l'inizio della ricarica, non inizia la procedura di ricarica rapida.
- La ricarica non termina nel periodo specificato.
- La tensione per la ricarica della batteria ha superato il valore specificato.
- La tensione interna ha superato il valore specificato.
- La tensione interna è scesa al di sotto del valore specificato.
Caratteristiche tecniche
Fonte di tensione da 100 V a 240 V CA, 50/60 Hz
Consumo 46 W
Assorbimento di corrente
Carica: 82 VA (100 V), 105 VA (240 V)
Uscita Carica: 16,4 V, 2,4 A/1,5 A
Uscita CC: 12 V, 3,0 A
Temperatura di utilizzo
Carica: da 0 °C a 45 °C (da 32 °F a 113 °F)
Uscita CC: da -5 °C a +45 °C
(da 23 °F a 113 °F)
Temperatura di deposito
da -20 °C a +60 °C (da -4 °F a +140 °F)
Dimensioni (l/h/p) Circa 128 × 45 × 98 mm
(5^1/8× 1^13/16× 3^7/_8 pollici) (escluse parti
sporgenti)
Peso Circa 340 g (12 oz)
Accessori in dotazione
Istruzioni per l'installazione (1)
Garanzia (1)
Le caratteristiche di progettazione e di natura tecnica sono soggette a modifiche senza preavviso.
Note
- Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
- SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
- SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.
Qualora l'unità venga spostata rapidamente da un ambiente freddo a uno caldo, oppure se la temperatura ambiente dovesse aumentare improvvisamente, è possibile che si formi umidità sulle superfici esterne dell'unità e/o al suo interno. Questo fenomeno è denominato condensazione. In tal caso, spegnere l'unità ed attendere la scomparsa della condensazione prima di riavviarla. L'utilizzo dell'unità mentre è presente condensazione può causare danni all'unità stessa.
La vita utile prevista del condensatore elettrolitico è di circa 5 anni a temperature normali e in condizioni di utilizzo normale (8 ore al giorno per 25 giorni al mese). Se le condizioni di utilizzo eccedono i valori normali sopra indicati, la vita prevista si ridurrà proporzionalmente.
- Per sicurezza, utilizzare esclusivamente pacchi batterie de Sony.
- Il morsetto della batteria dell'apparecchio (il connettore per pacchi batteria e adattatori CA) è un prodotto di consumo.
Se i piedini del morsetto sono piegati e deformati a causa di urti o vibrazioni, o se vengono corrosi a causa di un uso prolungato all'aria aperta, l'alimentazione potrebbe non essere fornita correttamente.
Si consiglia di eseguire dei controlli periodici per assicurare il funzionamento corretto dell'apparecchio e prolungarne la vita utile.
Per ulteriori informazioni sui controlli, contattare il servizio tecnico o un rappresentante Sony.
